Seite 1/2
2 3
7
8
6
4 5
1
UD29990B-A

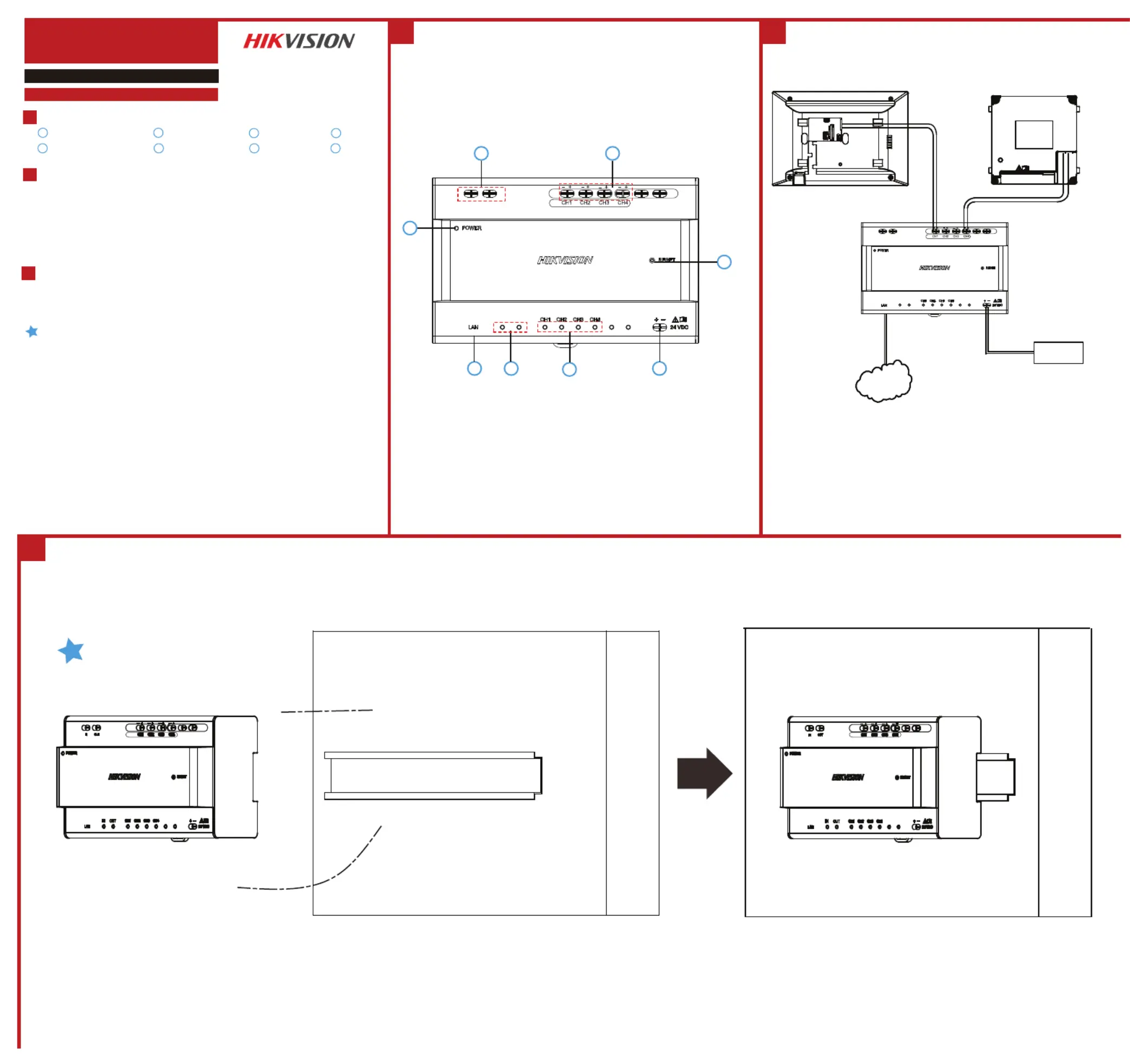

Diagram References
Appearance
1
Power Indicator Cascade Interface1 2 3 4
5 6 7 8Network Indicator
Terminals LAN
Cascade Network Indicator Power Input Reset
Installation
Before you begin:
3
Wiring
2
Make sure the device in the package is in good condition.
Make sure all the related equipment is power-off during the installation.
Check the product specification for the installation environment.
Wire the devices with power supply cables.
Door station should be connected to CH4 of the video/audio distributor with two-wire cables.
Indoor Station should be connected to any terminal of CH1 to CH3 of the video/audio distributor with
two-wire cables.
Caution: Make sure all the related equipment is power-off during the installation.
Note: The power output of CH1 to CH3: 24 VDC, Max. 4W. The power output of CH4: 24 VDC, Max. 8W.
1. Fix the DIN rail onto the wall.
Note: You are required to utilize a matched DIN rail.
2. Press the red clip upward, and lock it to the DIN rail.
DS-KAD704Y
NetworkNetwork
Door Station
Video/Audio Distributor
Indoor Station
1 2
3
IN OUT
MAX
4W
24VDC
MAX
8W
IN OUT
24V DC
MAX
4W
MAX
8W
24V DC
MAX
4W
MAX
8W
Note:
The door station, indoor station and power adapter are containedNOT
in the package.
Note: The power source should be qualified and meet limited power
source or PS2 requirements according to IEC 60950-1 or IEC 62368-1 standard.
IN OUT
MAX
4W
24VDC
MAX
8W
IN OUT
24 VDC
Power Input
Video Intercom Two-Wire Video/Audio Distributor
