Harman Kardon AVR 700 Bedienungsanleitung

Harman Kardon Empfänger AVR 700

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Harman Kardon AVR 700 (26 Seiten) in der Kategorie Empfänger. Dieser Bedienungsanleitung war für 15 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF
Seite 1/26

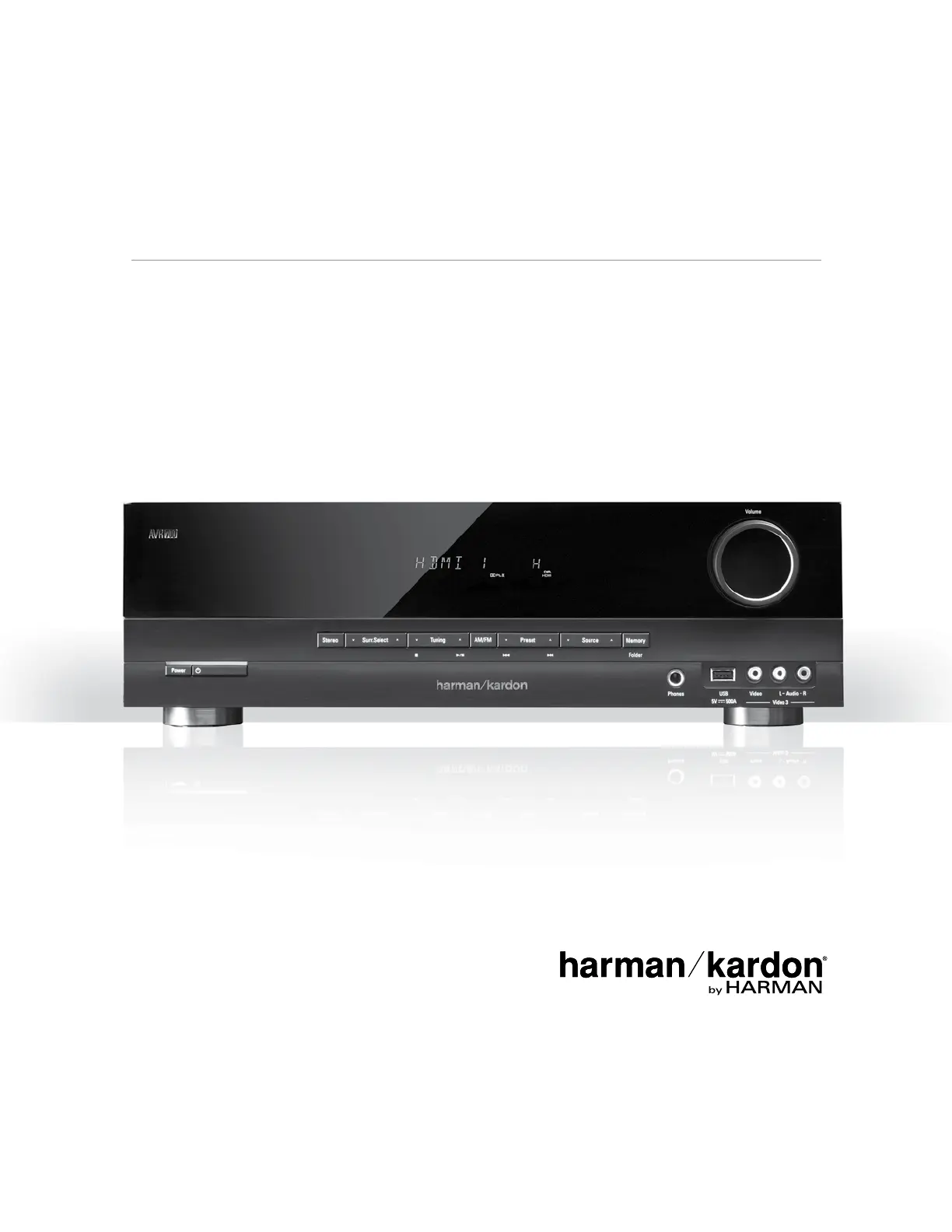

Audio/Video-Receiver
AVR 700/AVR 70/AVR 70C
Bedienungsanleitung
AVR 700/AVR 70/AVR 70C
2
EINFÜHRUNG 3
LIEFERUMFANG 3
WICHTIGE SICHERHEITSINFORMATIONEN 3
AUFSTELLEN DES AVRS 3
BEDIENELEMENTE AN DER VORDERSEITE 4
ANSCHLÜSSE AUF DER RÜCKSEITE 5
FUNKTIONEN DER SYSTEM-FERNBEDIENUNG 6
EINFÜHRUNG ZUM HEIMKINOSYSTEM 8
TYPISCHES HEIMKINOSYSTEM 8
MEHRKANAL-AUDIO 8
SURROUND-MODI 8
AUFSTELLEN DER LAUTSPRECHER 8
AUFSTELLEN DER LINKEN, CENTER- UND RECHTEN
LAUTSPRECHER 8
AUFSTELLEN DER SURROUND-LAUTSPRECHER 8
AUFSTELLEN DES SUBWOOFERS 8
ANSCHLUSSARTEN EINES HEIMKINOSYSTEMS 9
LAUTSPRECHERANSCHLÜSSE 9
SUBWOOFER-ANSCHLÜSSE 9
QUELLGERÄTANSCHLÜSSE 9
VIDEOANSCHLÜSSE 10
RADIOANSCHLÜSSE 10
USB-PORT 10
HERSTELLEN DER ANSCHLÜSSE 11
ANSCHLIESSEN DER LAUTSPRECHER 11
ANSCHLIESSEN DES SUBWOOFERS 11
ANSCHLIESSEN EINER TV- ODER VIDEOANZEIGE 11
ANSCHLIESSEN DER QUELLGERÄTE 11
ANSCHLIESSEN DER RADIOANTENNEN 13
ANSCHLIESSEN AN DAS STROMNETZ 13
EINLEGEN DER BATTERIEN IN DIE FERNBEDIENUNG 13
EINRICHTEN DES AVRS 14
EINSCHALTEN DES AVRS 14
VERWENDEN DES BILDSCHIRM-MENÜSYSTEMS 14
KONFIGURIEREN DES AVRS FÜR DIE LAUTSPRECHER 15
ZUSÄTZLICHE ELEMENTE DES EINRICHTUNGSMENÜS 15
BETRIEB DES AVRS 16
LAUTSTÄRKEREGELUNG 16
STUMMSCHALTUNG 16
VERWENDEN VON KOPFHÖRERN 16
WÄHLEN EINER QUELLE 16
TIPPS ZUR FEHLERBEHEBUNG (VIDEO) 16
WIEDERGEBEN VON UKW- UND MW-RADIO 16
WIEDERGEBEN VON DATENTRÄGERN AUF
EINEM USB-GERÄT 16
WÄHLEN EINES SURROUND-MODUS 17
ERWEITERTE FUNKTIONEN 17
AUDIO-VERARBEITUNG UND SURROUND SOUND 17
LAUTSTÄRKEANPASSUNG DER KANÄLE 17
AUFNEHMEN 17
TIMERFUNKTION 18
RESET DES PROZESSORS 18
MEMORY 18
FEHLERBEHEBUNG 19
SPEZIFIKATIONEN 20
ANHANG 21
Inhaltsverzeichnis
AVR 700/AVR 70/AVR 70C
3
Einführung, Im Lieferumfang enthaltenes
Zubehör,Wichtige Sicherheitsinformationen und
Aufstellen des AVRs
Einführung
Vielen Dank, dass Sie sich für dieses Produkt von Harman Kardon
entschieden haben!
Seit über 50 Jahren sieht Harman Kardon seine Aufgabe darin, die bestmögliche Klangwiedergabe für
Musik und Entertainment zu ermöglichen – und nutzt hierfür die jeweils verfügbare Spitzentechnik.
Sidney Harman und Bernard Kardon waren die Erfinder des Receivers, bei dem ein einziges Gerät alles
enthält, was den Genuss von Heim-Entertainment so einfach wie irgend möglich macht – und das
ohne auch nur den geringsten Kompromiss bezüglich Wiedergabequalität und maximaler Leistung. So
wurden die Produkte von Harman Kardon im Lauf der Zeit immer bedienungsfreundlicher, obwohl sie
laufend immer mehr Ausstattung bieten und obendrein besser klingen als je zuvor.
Die digitalen 5.1-Kanal Audio-Video-Receiver (AVRs) AVR 70, AVR 700 und AVR 70C setzen diese
Tradition mit einigen der fortschrittlichsten Audio- und Video-Verarbeitungsmöglichkeiten und einer
wahren Fülle an Klang- und Bildoptionen weiter fort.
Damit dem Höchstgenuss mit Ihrem AVR nichts im Wege steht, lesen Sie bitte diese Anleitung durch
und bewahren Sie sie für späteres Nachlesen auf.
Falls Sie irgendwelche Fragen zu diesem Produkt, seiner Inbetriebnahme oder seiner Bedienung
haben sollten, wenden Sie sich bitte an Ihren Harman Kardon-Fachhändler oder HiFi-Spezialisten,
oder besuchen Sie unsere Homepage unter www.harmankardon.com.
Lieferumfang
Im Lieferumfang Ihres AVRs sind folgende Komponenten enthalten. Sollte etwas fehlen, wenden
Sie sich bitte an Ihren Harman Kardon-Händler oder den Kundendienst von Harman Kardon unter
www.harmankardon.com.
• IR-Fernbedienung
• Rahmenantenne für Mittelwelle (AM)
• Drahtantenne für UKW (FM)
• Drei Batterien Typ AAA
• Netzkabel
WICHTIGE SICHERHEITSINFORMATIONEN
Überprüfen Sie die Versorgungsspannung vor Inbetriebnahme
Der AVR 700 wurde für den Betrieb mit 120 V Wechselstrom (AC) gebaut. Die Receiver
AVR 70 und AVR 70C wurden für den Betrieb mit 220-240 V Wechselstrom (AC) gebaut. Der
Anschluss an ein Stromnetz, das nicht dem Stromnetz entspricht, für das Ihr AVR gebaut wurde,
kann zu einem Sicherheits- und Feuerrisiko führen und unter Umständen das Gerät beschädigen.
Wenn Sie Fragen haben hinsichtlich der erforderlichen Spannung Ihres jeweiligen Modells oder über
die Netzspannung in Ihrer Region, wenden Sie sich an Ihren Verkäufer, bevor Sie das Gerät an eine
Steckdose anschließen.
Keine Verlängerungskabel verwenden
Aus Sicherheitsgründen verwenden Sie bitte nur das mitgelieferte Netzkabel. Die Benutzung von
Verlängerungskabeln wird nicht empfohlen. Wie bei anderen elektrischen Geräten gilt auch hier:
Verlegen Sie elektrische Kabel auf keinen Fall unter Läufern oder Teppichen und stellen Sie keine
schweren Gegenstände darauf ab. Beschädigte Stromkabel sollten umgehend durch ein autorisiertes
Service-Center gegen ein Kabel ausgetauscht werden, das den werksseitigen Anforderungen
entspricht.
Mit dem Netzkabel sachgemäß umgehen
Beim Ziehen des Netzsteckers aus der Steckdose achten Sie bitte darauf, dass Sie nicht am Kabel,
sondern am Stecker anfassen. Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen
(z. B. Urlaub), sollten Sie das Netzkabel aus der Steckdose ziehen.
Das Gehäuse nicht öffnen
Im Innern des Gerätes befinden sich keine Bauelemente, die vom Benutzer gewartet oder eingestellt
werden müssen. Beim Öffnen des Gehäuses besteht Stromschlaggefahr. Nehmen Sie keinerlei
Änderungen am Gerät vor – sonst erlischt die Garantie. Sollte versehentlich Wasser oder ein
Metallgegenstand (Büroklammer, Heftklammer, Draht) in das Gehäuse gelangen, ziehen Sie bitte
sofort den Netzstecker und konsultieren Sie ein autorisiertes Service-Center.
Kabel-TV oder Antennenerdung (AVR 700)
Wenn an dieses Produkt eine externe Antenne oder ein Kabelsystem angeschlossen wird, müssen
Sie sicherstellen, dass es durch eine Erdung gegen Überspannung und statische Aufladung geschützt
wird. Abschnitt 810 des National Electrical Code, ANSI/NFPA No. 70-1984, enthält Informationen über
die korrekte Erdung von Mast und Befestigungskonstruktion, die Erdung des Antenneneingangskabels
in eine Antennenentladeeinheit, Größe des Erdungsleiters, Position der Antennenentladeeinheit, den
Anschluss an die Erdungselektroden und Anforderungen an die Erdungselektroden.
HINWEIS FÜR INSTALLATEURE VON KABELFERNSEHSYSTEMEN: Dieser Hinweis dient dazu, den
Installateur des Kabel-TV-Systems auf den Artikel 820-40 des NEC hinzuweisen. Dieser enthält
Richtlinien zur korrekten Erdung und weist insbesondere darauf hin, dass die Kabelerdung so
nahe wie möglich am Kabeleingang des Erdungssystems des Gebäudes an das Erdungssystem
angeschlossen werden muss.
Aufstellen des AVRs
• Stellen Sie den AVR auf eine stabile und ebene Oberäche. Vergewissern Sie sich, dass die
Oberfläche und jegliche Befestigungen das Gewicht des AVRs tragen können.
• Bitte achten Sie beim Aufstellen darauf, dass zur Belüftung des Gerätes oben und unten genügend
Freiraum bleibt. Der empfohlene Freiraum beträgt 30 cm über, 10 cm hinter dem Gerät und 20 cm
auf jeder Seite des Geräts.
• Wenn Sie den AVR in einem Schrank oder etwas Ähnlichem einbauen, sorgen Sie zur Kühlung bitte
für Luftzufuhr im Schrank. Notfalls müssen Sie einen Ventilator verwenden.
• Die Lüftungsschlitze auf der Oberseite des AVRs dürfen nicht verdeckt sein; bitte auch keine
Gegenstände darauf abstellen – sie verhindern die Luftzirkulation.
• Bitte stellen Sie den AVR nicht direkt auf einen Teppich.
• Bitte stellen Sie den AVR nicht in feuchten, sehr warmen oder kalten Umgebungen, in der Nähe
von Heizkörpern oder in direktem Sonnenlicht auf.
