Gossen Metrawatt SINEAX VS54 Bedienungsanleitung

Gossen Metrawatt Messgeräte SINEAX VS54

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Gossen Metrawatt SINEAX VS54 (4 Seiten) in der Kategorie Messgeräte. Dieser Bedienungsanleitung war für 11 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF

Seite 1/4

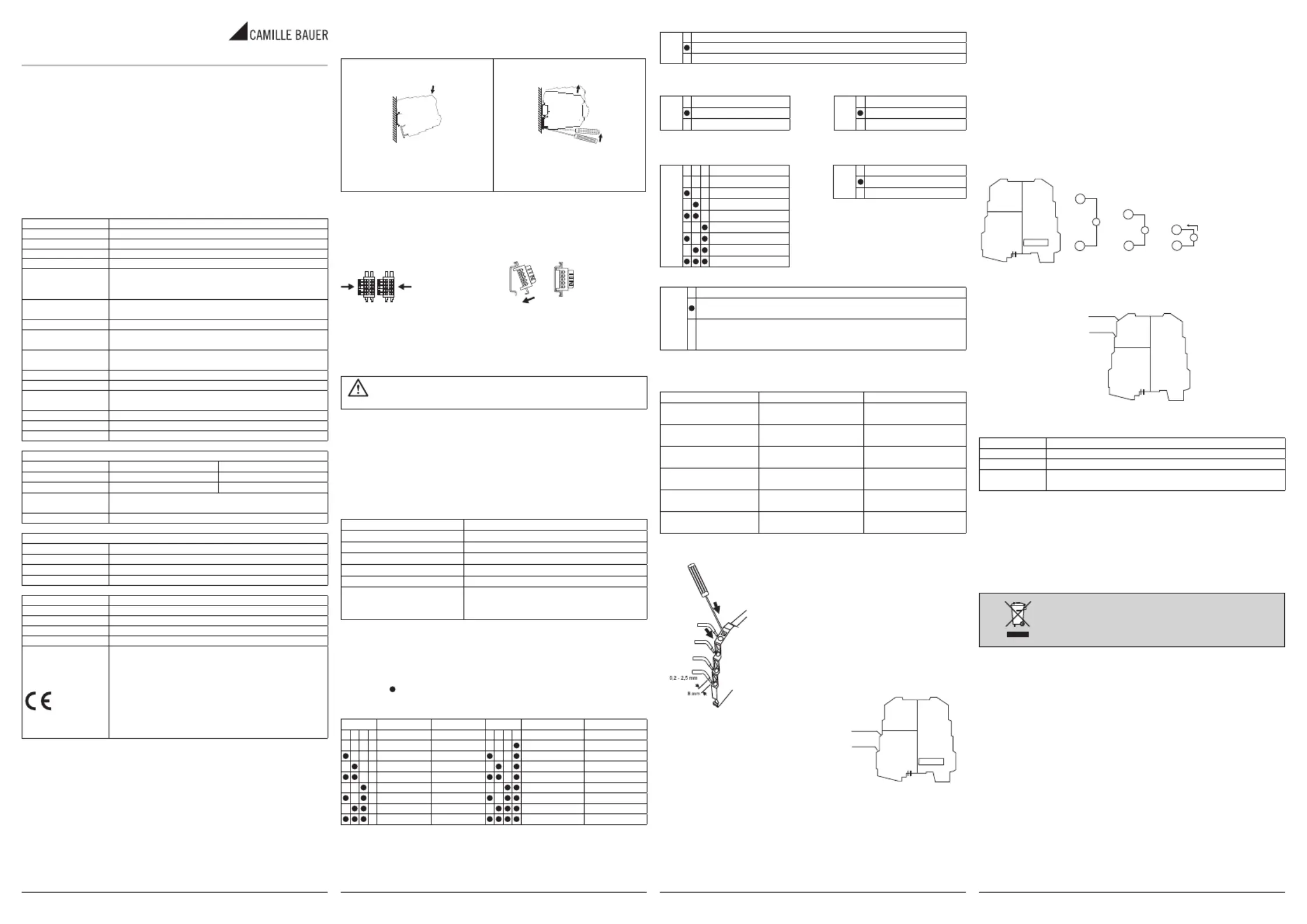

SINEAX VS54 DEUTSCH 1/4 SINEAX VS54 DEUTSCH 2/4 SINEAX VS54 DEUTSCH 3/4 SINEAX VS54 DEUTSCH 4/4

SINEAX VS54

Trennverstärker (mV)

für Shunt Messung 163 006 08.12

Allgemeine Eigenschaften

Der VS54 ist ein Trennverstärker mit galvanischer 3-Wege-Trennung und einem

hochempﬁndlichen Spannungseingang zur Messung an Shunt-Widerständen.

Merkmale/Nutzen:

•HoheGenauigkeit

•SehrschmalesGehäuse(6,2mm)

•Befestigungauf35mmDIN-Schiene

•SpannungsversorgungüberRückwandbusmöglich

•AnschlussüberZugfederklemme

•Galvanische3-WegeTrennung

•KongurationüberDIP-Schalter

Technische Daten

Hilfsenergie 19,2 … 30 V DC

Stromaufnahme Max. 22 mA bei 24 V DC

Leistungsaufnahme < 600 mW

Eingang unipolar oder bipolar

Eingang (Klemmen 3-4) Eingangsbereiche: 25 mV, 50 mV, 60 mV, 75 mV, 80 mV, 100 mV

Eingang (Klemmen 2-4)

Eingangsimpedanz 50 kΩ

Eingangsbereiche: 120 mV, 150 mV, 200 mV, 250 mV, 300 mV,

400 mV, 500 mV

Eingang (Klemmen 1-4) Eingangsimpedanz: 250 kΩ

Eingangsbereiche: 1000 mV, 2000 mV

Max. Eingang Eingangsimpedanz: 1 MΩ

Ausgangsspannung 0…5 V DC, 1…5 V DC, 0…10 V DC, 2…10 V DC,

min. Bürde 2 kΩ

Ausgangsstrom 0…20 mA, 4…20 mA, 20…0 mA, 20…4 mA

max. Bürde 500 Ω

Max. Spannung Ca. 12,5 V

Max. Strom Ca. 25 mA

Einstellzeit (10-90%) Bei 50 Hz: max. 25 ms ohne Filter und 55 ms mit Filter

Bei 60 Hz: max. 23 ms ohne Filter und 51 ms mit Filter

Auﬂösung 1mV für Spannungsausgang, 2µA für Stromausgang

Prüfspannung 1,5kV (50Hz für 1 Min.)

Schutzart IP20

Genauigkeitsangaben

Referenzbedingungen Umgebungstemperatur 25°C

Hilfsenergie 24 V

Bezugswert Messspanne

Grundgenauigkeit

(bei Referenz) ±0,1%

Temperatureinﬂuss < 120ppm/K

Umgebungsbedingungen

Betriebstemperatur – 20…+ 65°C

Lagertemperatur – 40…+ 85°C

Luftfeuchtigkeit 30…90% bei 40°C (nicht kondensierend)

Einsatzbereich Innenräume bis 2000m über Meer

LED interner Fehler, Überlast

Anschlüsse Zugfederklemmen

Leiterquerschnitt 0,2…2,5 mm2

Gehäuse PBT (schwarz)

Abmessungen, Gewicht 6,2 x 93,1 x 102,5 mm, 46 g

Normen

EN 61000-6-4/2002 (elektromagnetische Emission, industrielle

Umgebung)

EN 61000-6-2/2005 (elektromagnetische Immunität, industrielle

Umgebung)

EN 61010-1/2001 (Sicherheit)

Alle Schaltungen müssen mit doppelter Isolierung gegen Schaltun-

gen mit gefährlicher Spannung isoliert werden. Der Speisungstrans-

former muss der Norm EN 60742: «Isolierungstransformatoren und

Sicherheitstransformatoren» ent sprechen.

Unipolarer oder Bipolarer Eingang

SW1 5

Bipolar

Unipolar

Störfrequenz-Unterdrückung

für 50-60 Hz Netzfrequenz Eingangsﬁlter (1)

SW1 6 SW1 7

60 Hz aktiv

50 Hz inaktiv

(1) Daher ist es besser den Filter immer zuzuschalten, ausser man benötigt minimale

Einstellzeit.

Ausgangssignal Shunt Erkennung (3)

SW2 1 2 3 SW1 8

0…20 mA aktiv

4…20 mA inaktiv

20…0 mA (2) (2) Dies sind invertierte Ausgänge, für die der

FehlerderkleinereWertist.

(3) Die Genauigkeit wird durch die Stromauf-

nahme<3µAbeeinusst

20…4 mA (2)

0…10 V DC

0…5 V DC

1…5 V DC

2…10 V DC

Bereichsüberschreitung (siehe Tabelle unten für die entsprechenden Werte)

SW2 4

inaktiv: Der Ausgang bewegt sich nur innerhalb des eingestellten Messbereiches.

Bei einem Fehler geht der Ausgang 2,5 % über den Messbereichsendwert

aktiv: Der Ausgang bewegt sich linear von –2,5% bis 102,5% des eingestellten

Messbereiches.

Bei einem Fehler geht der Ausgang 5% über den Messbereichsendwert

Grenzwerte der Bereichsüberschreitung

DieprogrammierbarenGrenzwertederBereichsüberschreitung,dieinder

untenstehendenTabelleaufgeführtsind,geltenfürdasAusgangssignal.

Ausgangssignal SW2-8 inaktiv SW2-8 aktiv

4…20 mA Ausgang: 4…20 mA

Fehler: 20,5 mA

Ausgang: 3,5…20,5 mA

Fehler: 21 mA

0…20 mA Ausgang: 0…20 mA

Fehler: 20,5 mA

Ausgang: 0 mA…20,5 mA

Fehler: 21 mA

0…10 V Ausgang: 0…10 V

Fehler: 10,25 V

Ausgang: 0…10,25 V

Fehler: 10,5 V

0…5 V Ausgang: 0…5 V

Fehler: 5,125 V

Ausgang: 0…5,125 V

Fehler: 5,25 V

1…5 V Ausgang: 1…5 V

Fehler: 5,125 V

Ausgang: 0,875…5,125 V

Fehler: 5,25 V

2…10 V Ausgang: 2…10 V

Fehler: 10,25 V

Ausgang: 1,75…10,25 V

Fehler: 10,5 V

Elektrische Anschlüsse

DasModulbesitztZugfederklemmenfürdieelektrischen

Anschlüsse.

BittebeachtenSiebeimAnschliessenfolgendes:

1.EntfernenSie0,8cmderIsolierung

2.Führen Sie einen Schraubendreher in die quadra-

tische Öffnungein und drücken Sieihn, bis sichdie

Zugfederklemmeöffnet

3.FührenSiedasKabelindierundeÖffnungein

4.ZiehenSiedenSchraubendreherherausundüberprü-

fenSie,obdasKabelsicherinderKlemmebefestigt

ist.

Hilfsenergieversorgung

Zur Speisung der Signalkonverter der VS-

Liniegibtes3Möglichkeiten:

1. Direkte Speisung der Signalkonverter:

Jeder einzelne Signalkonverter wird über

dieKlemmen7(+)und8(-)mitHilfsenergie

versorgt.

Output

Input

19,2…30 Vdc

Power-

supply

2. Verwenden des CB-Power-Bus:

BeimCB-Power-Bus(Art.Nr.162826)handeltessichumeinenRückwandbusfür

dieVS-Signalkonverterlinie,welcherdirektaufderHutschienemontiertwird.

Esgenügtso,nureinenSignalkonvertermitHilfsenergiezuverbinden.DieHilfse-

nergiewirdvomSignalkonverteraufdenCB-Power-Busübertragen.

Sokönnenbiszu16Signalkonvertergespeistwerden.EsdarfmaximaleinStrom

von400mAimHilfsenergiekreisiessen.

Tel. +41 56 618 21 11

Camille Bauer AG Fax +41 56 618 35 35

Aargauerstrasse 7 info@camillebauer.com

CH-5610 Wohlen/Schweiz www.camillebauer.com

∅

Anweisungen zur Installation

Der Signalkonverterist für die Montage aufSchienen nach DIN 46277ausge-

legt.

Montage des Signalkonverters

aufderSchiene

EntfernungdesSignalkonverters

von der Schiene

1.SetzenSiedenSignalkonverterin

denoberenTeilderSchieneein.

2.DrückenSiedenSignalkonverter

nach unten.

1.HebelnSiemiteinemSchrauben-

dreher(wieaufderAbbildunggezeigt)

2.DrehenSiedenSignalkonverter

nachoben.

FüreinebessereBelüftungdesSignalkonvertersempfehlenwirdieMontagein

vertikalerStellung.VermeidenSiedieInstallationderSignalkonverterüberGerä-

ten,dieWärmeerzeugen.WirempfehlendieInstallationimunterenBereichdes

Schaltschrankes.

Verwenden des CB-Power-Bus

1.SteckenSiedieCB-Power-BusAnschlüssezusammen,umdieerforderlichen

AnzahlvonSteckplätzenzuerzielen.

2.SetzenSiedenCB-Power-BusindieSchieneein,indemSieihndazuaufder

oberenSeiteeinsetzenundnachuntendrücken.

WICHTIG: Beachten Sie die Einbaulage gemäss Bild. Andernfalls sind die

Signalkonverterkopfübermontiert.

– SchliessenSieniedieSpannungdirektamCB-PowerBusan!

– GreifenSiedieSpannungniedirektüberdieKlemmedesCB-Power

Bussesab!

Shunt Erkennungsfunktion

WenndieseFunktionaktiviertist,sendetderSignalkonvertereinenkleinenStrom

durchdenShuntundmisstdadurch,obeinShuntangeschlossenistodernicht.

IstkeinShuntangeschlossen,wirddiesdurchschnellesBlinkenderrotenLED

signalisiertundderAusganggehtaufFehler.

Einstellung der DIP-Schalter

Werkseinstellung

DerSignalkonverterwirdmitallenDIP-SchalterninOFFPositionausgeliefert.Die

EinstellungenentsprechendenfolgendenWerten:

Eingangssignal 0…60 mV

Bipolarer Eingang inaktiv

Störfrequenz-Unterdrückung 50 Hz

Eingangsﬁlter aktiv

Shunt Erkennung inaktiv

Ausgangssignal 4…20 mA

Bereichsüberschreitung

aktiv: bis 102,5% vom Endwert wird Ausgang linear

angezeigt

Bei Fehler geht der Ausgang auf 105% des Endwertes

ObigeEinstellungensindalsonurgültig,wennalleDIP-SchalteraufOFFstehen.

WirdeinDIP-Schalterverändert,isteserforderlich,alleandernParametersepa-

rat,entsprechendnachfolgendenTabelleneinzustellen.

ACHTUNG:FürallenachfolgendenTabellen:

EinstellungenüberDIP-SchalternurimspannungslosenZustandvornehmen!

DasSymbol zeigtan,dassderDIP-SchalterinderON-Positionist.

KeineAngabebedeutet,dassderDIP-SchalterinderOFF-Positionist.

Eingangssignal und Bereiche

SW1 Messen Physisch SW1 Messen Physisch

1 2 3 4 mV mV 1 2 3 4 mV mV

60 mV ± 100 mV 150 mV ± 250 mV

25 mV ± 50 mV 200 mV ± 250 mV

50 mV ± 50 mV 250 mV ± 250 mV

60 mV ± 100 mV 300 mV ± 500 mV

75 mV ± 100 mV 400 mV ± 500 mV

80 mV ± 100 mV 500 mV ± 500 mV

100 mV ±100 mV 1000 mV ± 1000 mV

120 mV ± 250 mV 2000 mV ± 2000 mV

DiephysischenBereiche werdenangegebenumdenFehler unddieAuösung

derÜbertragungzuberechnen.

3. Verwenden des CB-Power-Bus und des Spannungsversorgungsmoduls VS70:

DerVS70isteinSpannungsversorgungsmodulfürdenCB-Power-Busundistin

derLagebis zu75 Geräteder VS-SignalkonverterlinieüberdenRückwandbus

mitHilfsenergiezuversorgen.EsdarfmaximaleinStromvon1,6AimHilfsener-

giekreisiessen.

Sollenmehrals75Gerätegespiessenwerden,somusseinneuerCB-Power-Bus

Stranginstalliertwerden,welchernichtmitdemerstenStrangverbundenist.

Eingang

Klemmenbeschreibung:

Klemme1:Messbereichbis2V

Klemme2:Messbereichbis500mV

Klemme3:Messbereichbis100mV

Klemme4:Masse

Spannung

bis zu 2 V DC

Output

Input

Power-

supply

Spannung

bis zu 500 mV DC

Spannung

bis zu 100 mV DC

Ausgang

Spannung oder Strom

WirempfehlenfürdieelektrischenAnschlüsseabgeschirmteKabel.

Output

Input

Power-

supply

V / I

LED Anzeige

LED (rot) Bedeutung

Schnelles blinken Interne Fehler, Leitungsbruch

Langsames blinken Dip-Schalter Einstellungsfehler

Konstantes

Leuchten

Begrenzung der Ausgangs-Bereichsüberschreitung

Verhalten bei Fehler oder Defekt

JedeFehlfunktion,diezumschnellenBlinkenderLEDführt,setztdenAusgangin

einenFehlerzustand,z.B.aufdenÜberlastwert(2,5%oder5%gemässEinstel-

lungderDIP-Schalter).FürdirekteSkalierungverwendetderAusgangdenÜber-

lastwertentsprechenddemmaximalenWert,wobeifürdieinvertierteSkalierung

(20…0mA/20…4mA)derminimaleWertverwendetwird.BeilangsamemBlinken

bleibtderAusgangaufdemWertNull.

Gerätedürfennurfachgerechtentsorgtwerden!

SINEAX VS54 ENGLISH 1/4 SINEAX VS54 ENGLISH 2/4 SINEAX VS54 ENGLISH 3/4 SINEAX VS54 ENGLISH 4/4

SINEAX VS54

Isolating ampliﬁer (mV)

for shunt measurement 163 006 08.12

General characteristics

VS54isanisolatingamplierwithgalvanic3-wayisolationandahighlysensitive

voltage input to measure shunt resistances.

Features/beneﬁts:

•Highaccuracy

•Verynarrowhousing(6.2mm)

•Installationof35mmDINrail

•Powercanbesuppliedviabackplanebus

•Connectionviaspringcageterminals

•Galvanic3-wayisolation

•CongurationviaDIPswitch

Technical data

Power supply 19.2 … 30V DC

Current consumption Max. 22mA at 24V DC

Input power < 600mW

Input Unipolar or bipolar

Input (Terminals 3-4) Input ranges: 25mV, 50mV, 60mV, 75mV, 80mV, 100mV

Input (Terminals 2-4)

Input impedance 50kΩ

Input ranges: 120mV, 150mV, 200mV, 250mV, 300mV,

400mV, 500mV

Input (Terminals 1-4) Input impedance: 250kΩ

Input ranges: 1000mV, 2000mV

Max. input Input impedance: 1MΩ

Output voltage 0…5V DC, 1…5V DC, 0…10V DC, 2…10V DC,

min. load 2kΩ

Output current 0…20mA, 4…20mA, 20…0mA, 20…4mA

max. load 500Ω

Max. voltage Approx. 12.5V

Max. current Approx. 25mA

Response time (10-90%) At 50Hz: max. 25ms without ﬁlter and 55ms with ﬁlter

At 60Hz: max. 23ms without ﬁlter and 51ms with ﬁlter

Resolution 1mV for voltage output, 2µA for current output

Test voltage 1.5kV (50Hz for 1 min.)

Ingress protection IP20

Accuracy

Reference conditions Ambient temperature 25°C

Power supply 24V

Reference value Span

Basic accuracy

(at reference value) ±0.1%

Temperature inﬂuence < 120 ppm/K

Ambient conditions

Operating temperature – 20…+ 65°C

Storage temperature – 40…+ 85°C

Air humidity 30…90% at 40°C (non-condensing)

Scope of application Indoors up to 2000m above sea level

LED Internal error, overload

Connections Spring cage terminals

Conductor cross section 0.2…2.5mm2

Housing PBT (black)

Dimensions, weight 6.2 x 93.1 x 102.5mm, 46g

Standards

EN 61000-6-4/2002 (electromagnetic emission, industrial environ-

ment)

EN 61000-6-2/2005 (electromagnetic immunity, industrial environ-

ment)

EN 61010-1/2001 (safety)

All circuits must be insulated against circuits with dangerous voltage

by double insulation. The power transformer must correspond to

the EN 60 742 standard: «Isolation transformers and safety trans-

formers».

Unipolar or bipolar input

SW1 5

Bipolar

Unipolar

Mains frequency rejection

for 50-60Hz mains frequency Input ﬁlter (1)

SW1 6 SW1 7

60Hz Active

50Hz Inactive

(1)Therefore,it isbetterto activate thelter alwaysunless averylowresponsetimeis

required.

Output signal Shunt detection (3)

SW2 1 2 3 SW1 8

0…20mA Active

4…20mA Inactive

20…0mA (2) (2)Theseareinvertedoutputsforwhichtheerror

is the smaller value.

(3) The accuracy is inuenced by the power

consumption<3µA.

20…4mA (2)

0…10V DC

0…5V DC

1…5V DC

2…10V DC

Over-range (see table below for the respective values)

SW2 4

Inactive: The output covers only the set measuring range.

In case of an error, the output moves 2.5 % above the maximum value of the

measuring range.

Active The output moves in a linear manner from –2.5% to 102.5% of the set

measuring range.

In case of an error, the output moves 5% above the maximum value of the

measuring range

Over-range limit values

Theprogrammableover-rangelimitvalueslistedinthetablebelowrefertothe

output signal.

Output signal SW2-8 inactive SW2-8 active

4…20mA Output: 4…20mA

Error: 20.5mA

Output: 3.5…20.5mA

Error: 21mA

0…20mA Output: 0…20mA

Error: 20.5mA

Output: 0mA…20.5mA

Error: 21mA

0…10V Output: 0…10V

Error: 10,25V

Output: 0…10.25V

Error: 10.5V

0…5V Output: 0…5V

Error: 5.125V

Output: 0…5.125V

Error: 5.25V

1…5V Output: 1…5V

Error: 5.125V

Output: 0.875…5.125V

Error: 5.25V

2…10V Output: 2…10V

Error: 10,25V

Output: 1.75…10.25V

Error: 10,5

Electric connections

Themodule features spring cageterminals forelectric

connections.

Pleaseobservethefollowingwhenrealisingtheconnec-

tions:

1. Strip0.8cmoftheinsulation.

2. Enterthe screw driverinto thesquare opening and

pressuntilthespringopenswhichblocksthecable.

3. Enterthecableintotheroundopening.

4. Pullthescrewdriveroutandcheckwhetherthecable

isrmlyfastenedintheterminal

Power supply

Thereare3optionstosupplypowertothe

signalconvertersoftheVSline:

1. Direct supply to signal converters:

Each individual signal converter is supplied

withpowerviathe7(+)and8(-)terminals.

Output

Input

19,2…30 Vdc

Power-

supply

2. Using the CB-Power-Bus:

TheCB-Power-Bus(Art.No.162826)isabackplanebusfortheVSsignalconver-

terlinewhichisassembleddirectlyonthetop-hatrail.

Inthiscaseonlyonesignalconverterhastobeconnectedtothepowersupply.

ThepoweristransferredbythesignalconvertertotheCB-Power-Bus.

Upto16signalconverterscanbesuppliedinthisway.Themaximumcurrentin

thepowercircuitamountsto400mA.

Installation instructions

ThesignalconverterisdesignedforrailassemblyaccordingtoDIN46277.

Railassemblyofthe

signal converter

Removalofthesignalconverter

fromtherail

1.Placethesignalconverterinthe

upperpartoftherail.

2.Pressthesignalconverter

downwards

1.Useascrewdrivertoapplyleve-

rage(asshownintheimage)

2.Turnthesignalconverterupwards

Toachieveimprovedventilation,werecommendinstallingthesignalconverterin

averticalposition. Avoidtheinstallation ofthe signalconverteraboveheat-ge-

neratingdevices.Werecommendtheinstallationinthelowerpartofthecontrol

cabinet.

Using the CB-Power-Bus

1.Combine the CB-Power-Bus connections to obtain the requirednumber of

positions.

2.PlacetheCB-Power-Busintherailbyinsertingitinthetoppartandpressingit

downwards.

IMPORTANT:Ensure thepositionasshown inthe image.Otherwise thesignal

convertersaremountedupsidedown.

– NeverconnectthepowersupplydirectlytotheCB-Power-Bus!

– NevertapthepowersupplydirectlyviatheterminaloftheCB-Power-

Bus!

Shunt detection function

Whenthisfunctionisactivated,thesignalconvertersendsalowcurrentthrough

theshuntthusmeasuringwhetherashuntisconnectedornot.Ifashunthasnot

beenconnected,thisisindicatedbyrapidashingoftheredLEDandtheoutput

moves to an error.

Setting of the DIP switches

Factory setting

Thesignal converterisdelivered withallDIPswitchesin theOFF position.The

settingscorrespondtothefollowingvalues:

Input signal 0…60mV

Bipolar input Inactive

Mains frequency rejection 50Hz

Input ﬁlter Active

Shunt detection Inactive

Output signal 4…20mA

Over-range

Active: Up to 102.5% of the maximum value, the output

is indicated in a linear manner.

In case of an error, the output moves to 105% of the

maximum value.

ThesettingsstatedaboveareonlyvalidifallDIPswitchesareintheOFFposition.

IfaDIPswitchischanged,allotherparametersmustbesetseparatelyinaccor-

dancewiththesubsequenttables.

ATTENTION PLEASE: For all of the subsequent tables:

SetDIPswitchonlywhenitisnotenergised!

The symbol means that the DIP switch is in the ON position. No indication means that the DIP

switch is in the OFF position.

Input signal and ranges

SW1 Measured Physically SW1 Measured Physically

1 2 3 4 mV mV 1 2 3 4 mV mV

60mV ± 100mV 150mV ± 250mV

25mV ± 50mV 200mV ± 250mV

50mV ± 50mV 250mV ± 250mV

60mV ± 100mV 300mV ± 500mV

75mV ± 100mV 400mV ± 500mV

80mV ± 100mV 500mV ± 500mV

100mV ±100mV 1000mV ± 1000mV

120mV ± 250mV 2000mV ± 2000mV

Thephysical rangesare statedto calculatethe errorand theresolution ofthe

transmission.

3. Using the CB-Power-Bus and the VS70 power supply module:

VS70isa powersupplymodule fortheCB-Power-Busandcan supply power toa

maximumof75devicesoftheVSsignalconverterlineviatherearplatebus.Themaxi-

mumcurrentinthepowercircuitamountsto1.6A.

Ifmorethan75devicesaresupposedtobesupplied,anewCB-Power-Busstringmust

beinstalledwhichisnotconnectedtotherststring.

Input

Terminal description:

Terminal1:Measuringrangeupto2V

Terminal2:Measuringrangeupto500mV

Terminal3:Measuringrangeupto100mV

Terminal4:Earth

Voltage

up to 2 V DC

Output

Input

Power

supply

Voltage

up to 500 mV DC

Voltage

up to 100 mV DC

Output

Voltage or current

Theuseofshieldedcablesisrecommendedfortheelectricconnections.

Output

Input

Power-

supply

V / I

LED

LED (red) Meaning

Rapid ﬂashing Internal error, line breakage

Slow ﬂashing DIP switch setting error

Steady light Limit of the output over-range

Behaviour in case of an error or defect

AnymalfunctionleadingtorapidashingoftheLEDplacestheoutputinanerror

mode,e.g.totheoverloadvalue (2.5%or5%accordingtotheDIPswitch set-

ting).Theoutputusestheoverloadvalueaccordingtothemaximumvaluefordi-

rectscaling,whiletheminimumvalueisusedforinvertedscaling(20…0mA/20…

4mA).Inslowashing,theoutputremainsonzero.

Theinstrumentsmustbedisposedofinaproper

manner!

∅

Phone +41 56 618 21 11

Camille Bauer AG Fax +41 56 618 35 35

Aargauerstrasse 7 info@camillebauer.com

CH-5610 Wohlen/Switzerland www.camillebauer.com

Produktspezifikationen

Marke:	Gossen Metrawatt
Kategorie:	Messgeräte
Modell:	SINEAX VS54

Brauchst du Hilfe?

Wenn Sie Hilfe mit Gossen Metrawatt SINEAX VS54 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Messgeräte Gossen Metrawatt

Gossen Metrawatt SECULIFE ST M693A Bedienungsanleitung

6 September 2024

Gossen Metrawatt METRALINE VT SENSE M611K Bedienungsanleitung

6 September 2024

Gossen Metrawatt METRALINE EARTH M590R Bedienungsanleitung

4 September 2024

Gossen Metrawatt METRA Hit 27Ex Bedienungsanleitung

4 September 2024

Gossen Metrawatt METRAOHM 10 Bedienungsanleitung

2 September 2024

Gossen Metrawatt METRALINE PAT Bedienungsanleitung

1 September 2024

Gossen Metrawatt METRACLIP 63 Bedienungsanleitung

1 September 2024

Gossen Metrawatt SECULIFE SP BASE Bedienungsanleitung

1 September 2024

Gossen Metrawatt K21 Bedienungsanleitung

1 September 2024

Gossen Metrawatt SINEAX TVD825 Bedienungsanleitung

1 September 2024

Bedienungsanleitung Messgeräte

Neueste Bedienungsanleitung für -Kategorien-

Stamos S-LS-41 Bedienungsanleitung

16 Oktober 2024

Stamos S-LS-58 Bedienungsanleitung

16 Oktober 2024

PCE Instruments LTS-20 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-313A Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-320 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-032-LED Bedienungsanleitung

16 Oktober 2024

PCE Instruments FME Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2500N Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2550 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2600N Bedienungsanleitung

16 Oktober 2024
