PhaseCop2

Drehfeldrichtungsanzeiger

Phase sequence indicator 3-348-622-21

4/11.14

Bedienungsanleitung

Operating Instructions

GMC-I Messtechnik GmbH 1

1 Lieferumfang

1 Drehfeldrichtungsanzeiger

3 fest angeschlossene Anschlussleitungen mit berührungs-

geschützten Anschlusssteckern

3 aufsteckbare Prüfspitzen

jeweils mit aufgesteckter Sicherheitskappe 600 V CAT III, 1 A

1 aufsteckbarer Krokodilclip 1000 V CAT III, 16 A

2 Sicherheitsvorkehrungen

Der Drehfeldrichtungsanzeiger ist entsprechend den

Sicherheitsbestimmungen IEC 414 / VDE 0410 gebaut und

geprüft. Bei bestimmungsgemäßer Verwendung gewährleistet

dieser Sicherheit von Gerät und Anwender. Deren Sicherheit ist

jedoch nicht garantiert, wenn die Geräte unsachgemäß bedient

oder unachtsam behandelt werden.

Um den sicherheitstechnisch einwandfreien Zustand zu erhalten

und die gefahrlose Verwendung sicherzustellen ist es unerlässlich,

dass Sie vor dem Einsatz Ihres Gerätes die Bedienungsanleitung

sorgfältig und vollständig lesen und diese in allen Punkten befol-

gen.

Bitte beachten Sie folgende Sicherheitsvorkehrungen:

• Das Gerät darf nur von Personen bedient werden, die in der

Lage sind, Berührungsgefahren zu erkennen und Sicherheits-

vorkehrungen zu treffen. Berührungsgefahr besteht überall dort,

wo Spannungen auftreten können, die größer sind als 50 V.

• Wenn Sie Messungen durchführen, bei denen Berührungs-

gefahr besteht, dann vermeiden Sie alleine zu arbeiten.

• Versichern Sie sich, dass die Messleitungen nicht beschädigt

sind, z. B. durch verletzte Isolation, Unterbrechung usw.

• Messungen bei feuchten Umgebungsbedingungen sind nicht

zulässig.

Öffnen des Gerätes / Reparatur

Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden,

damit der einwandfreie und sichere Betrieb des Gerätes gewähr-

leistet ist und die Garantie erhalten bleibt.

Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte

eingebaut werden.

Falls feststellbar ist, dass das Gerät durch unautorisiertes Perso-

nal geöffnet wurde, werden keinerlei Gewährleistungsansprüche

betreffend Personensicherheit, Messgenauigkeit, Konformität mit

den geltenden Schutzmaßnahmen oder jegliche Folgeschäden

durch den Hersteller gewährt.

3 Instandsetzung, Austausch von Teilen und Abgleich

Beim Öffnen des Gerätes können spannungsführende Teile freige-

legt werden. Vor einer Instandsetzung, einem Austausch von Tei-

len oder einem Abgleich muss das Gerät vom Messkreis getrennt

werden. Wenn danach eine Reparatur oder ein Abgleich am

geöffneten Gerät unter Spannung unvermeidlich ist, so darf dies

nur durch eine Fachkraft geschehen, die mit den damit verbunde-

nen Gefahren vertraut ist.

4 Fehler und außergewöhnliche Beanspruchungen

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr

möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen

unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein

gefahrloser Betrieb nicht mehr möglich ist,

• wenn das Gerät sichtbare Beschädigungen aufweist,

• wenn das Gerät nicht mehr arbeitet,

• nach längerer Lagerung unter ungünstigen Verhältnissen,

• nach schweren Transportbeanspruchungen.

5 Funktionsschema

Den richtigen Anschluss eines Verbindungskabels, bzw. das Vor-

handensein von Spannung an den Anschlüssen L1, L2, und L3

signalisiert die aufleuchtende LED unter dem jeweiligen

Anschlusspunkt.

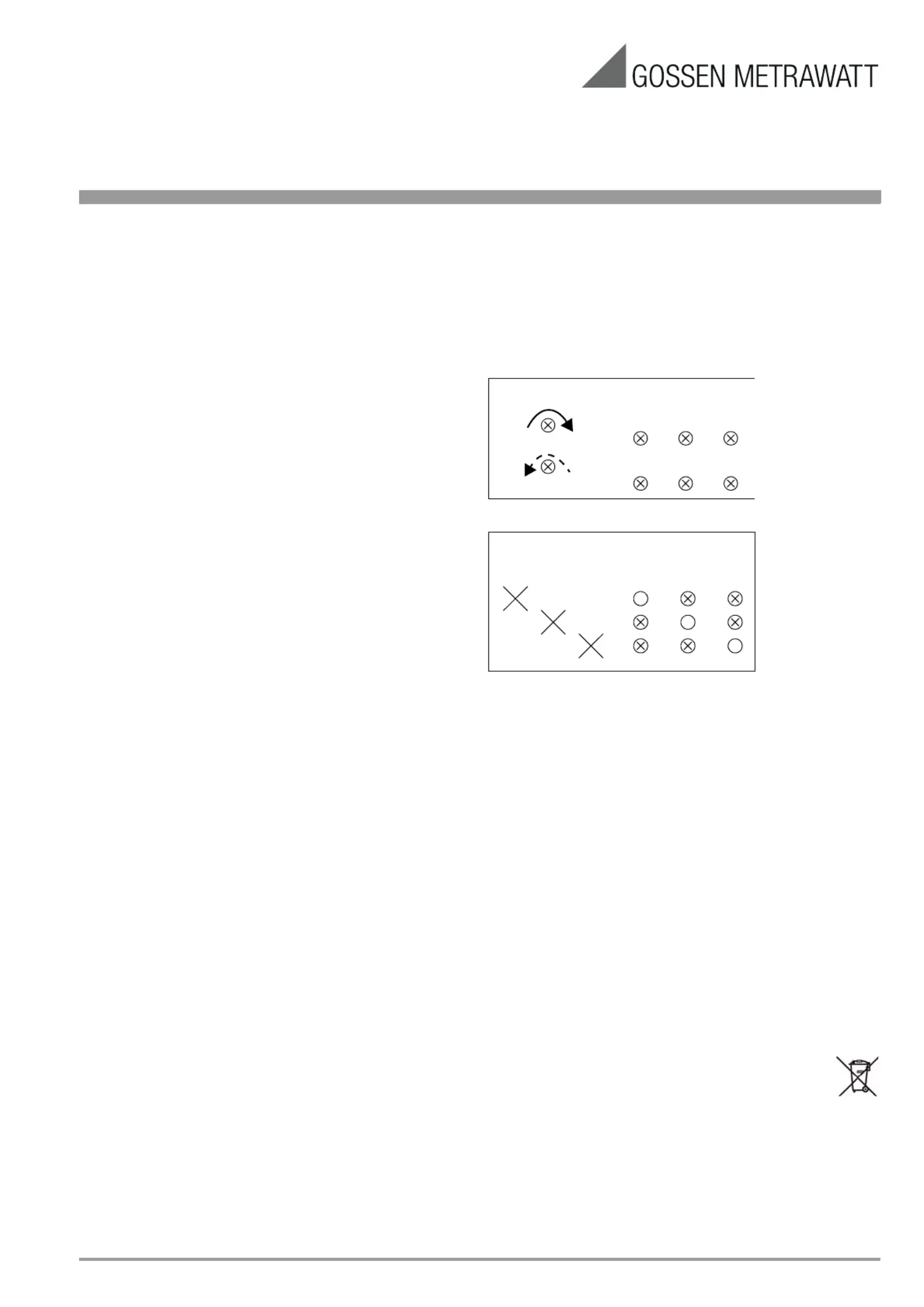

6 Kurzübersicht der Anzeigen

7 Technische Kennwerte

Nennspannungsbereich........100 ... 230/400 V

..........................................400 ... 690 V / 3~ < 3 min

Nennfrequenzbereich............45 ... 1000 Hz

Nennisolationsspannung.......250 V gegen Erde

Prüfspannung .......................3 kV

Schutzklasse ........................II (Schutzisolation)

Messkategorie......................600 V CAT III

Schutzart..............................IP 50

Kunststoffgehäuse................UL 94 – V 0

Abmessungen ......................70 x 105 x 38,5 mm

Gewicht................................0,3 kg

8 Rücknahme und umweltverträgliche Entsorgung

Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9

nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses

Gerät fällt unter die RoHS Richtlinie. Im Übrigen weisen wir darauf

hin, dass der aktuelle Stand hierzu im Internet bei www.gossen-

metrawatt.com unter dem Suchbegriff WEEE zu finden ist.

Nach WEEE 2012/19EU und ElektroG kennzeichnen wir

unsere Elektro- und Elektronikgeräte mit dem nebenste-

henden Symbol nach DIN EN 50419.

Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an

unseren Service.

L1 L2 L3

Anzeigen der LEDsDrehrichtung

richtig

falsch

L1 L2 L3

Fehlende Spannung

an den Anschlussleitungen Anzeigen der LEDs

L1 L2 L3

Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet

Edited in Germany • Subject to change without notice • A pdf version is available on the internet

GMC-I Messtechnik GmbH

Südwestpark 15

90449 Nürnberg • Germany

Telefon+49 911 8602-111

Telefax +49 911 8602-777

E-Mail info@gossenmetrawatt.com

www.gossenmetrawatt.com

Diese Bedienungsanleitung ist im Internet in den folgenden Sprachen verfügbar: Deutsch, Englisch, Französisch und Spanisch

On the internet, these operating instructions is available in the following languages: German, English, French and Spanish.

1 Included

1 phase sequence indicator

3 permanently attached connector cables with

contact-protected plugs

3 plug-in test probes

each with safety cap applied 600 V CAT III, 1 A

1 plug-in alligator clip 1000 V CAT III, 16 A

2 Safety precautions

The phase sequence indicator is constructed and tested in com-

pliance with the safety rules of IEC 414 / VDE 0410. When prop-

erly used, it assures the safety of both the indicator and the user.

Their safety is not assured, however, if the unit is misused or care-

lessly handled.

To maintain the technically safe and proper condition, and to

assure safe use, it is absolutely necessary that you read the oper-

ating instructions carefully and completely before you use your

indicator, and to follow them in all respects.

Please note the following safety precautions:

• The indicator must only be used by persons who understand

the danger of shock hazards and know how to perform safety

precautions. Shock hazards exist wherever voltages of more

than 50 V can appear.

• When making measurements where shock hazards exist, do

not work alone.

• Verify that the measuring leads are not damaged, e. g. cracked

insulation, broken spots, and the like.

• Measurements under moist environmental conditions are not

permitted.

Opening of Equipment / Repair

The equipment may be opened only by authorized service per-

sonnel to ensure the safe and correct operation of the equipment

and to keep the warranty valid.

Even original spare parts may be installed only by authorized ser-

vice personnel.

In case the equipment was opened by unauthorized personnel,

no warranty regarding personal safety, measurement accuracy,

conformity with applicable safety measures or any consequential

damage is granted by the manufacturer.

3 Repair, replacement of parts and balancing

When opening the unit, live parts may be exposed. The indicator

must be disconnected from the measuring circuit prior to repair,

replacement of parts, or balancing. If repair or balancing can then

not be avoided with the indicator open and live, this must only be

performed by a qualified person who understands the danger

involved.

4 Faults and extraordinary stress

When it must be assumed that safe operation is no longer possi-

ble, take the device out of operation and secure it against acci-

dental use. It must be assumed that safe operation is no longer

possible,

• When the meter shows obvious signs of damage,

• When the meter does no longer function,

• After prolonged storage under adverse conditions,

• After severe transport stress.

5 Function scheme

Correct connection of a connection lead and/or presence of a

voltage at connectors L1, L2 and L3 is signalled by a lighting LED

under the connection point involved.

6 Brief overview of the indicators

7 Specifications

Nominal voltage range ..........100 ... 230/400 V

..........................................400 ... 690 V / 3~ < 3 min

Nominal frequency range ......45 ... 1000 Hz

Nominal insulation voltage ....250 V to ground

Test voltage ..........................3 kV

Protection class ....................II (protect. insulation)

Measuring category..............600 V CAT III

Protection type .....................IP 50

Plastic case ..........................UL 94 – V 0

Dimensions...........................70 x 105 x 38.5 mm

Weight ..................................0.3 kg

8 Device Return and Environmentally Compatible Disposal

The instrument is a category 9 product (monitoring and control

instrument) in accordance with ElektroG (German Electrical and

Electronic Device Law). This device is subject to the RoHS direc-

tive. Furthermore, we make reference to the fact that the current

status in this regard can be accessed on the Internet at

www.gossenmetrawatt.com by entering the search term WEEE.

We identify our electrical and electronic devices in accor-

dance with WEEE 2012/19EU and ElektroG with the sym-

bol shown to the right per DIN EN 50419.

These devices may not be disposed of with the trash. Please con-

tact our service department regarding the return of old devices.

L1 L2 L3

LED indicatorsDirection

right

wrong

L1 L2 L3

Missing voltage on the

connection leads LED indicators

L1 L2 L3

Produktspezifikationen

Marke:	Gossen Metrawatt
Kategorie:	Messgeräte
Modell:	PhaseCop 2

Brauchst du Hilfe?

Wenn Sie Hilfe mit Gossen Metrawatt PhaseCop 2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Messgeräte Gossen Metrawatt

Gossen Metrawatt SECULIFE ST M693A Bedienungsanleitung

6 September 2024

Gossen Metrawatt METRALINE VT SENSE M611K Bedienungsanleitung

6 September 2024

Gossen Metrawatt METRALINE EARTH M590R Bedienungsanleitung

4 September 2024

Gossen Metrawatt METRA Hit 27Ex Bedienungsanleitung

4 September 2024

Gossen Metrawatt METRAOHM 10 Bedienungsanleitung

2 September 2024

Gossen Metrawatt METRALINE PAT Bedienungsanleitung

1 September 2024

Gossen Metrawatt METRACLIP 63 Bedienungsanleitung

1 September 2024

Gossen Metrawatt SECULIFE SP BASE Bedienungsanleitung

1 September 2024

Gossen Metrawatt K21 Bedienungsanleitung

1 September 2024

Gossen Metrawatt SINEAX TVD825 Bedienungsanleitung

1 September 2024

Bedienungsanleitung Messgeräte

Neueste Bedienungsanleitung für -Kategorien-

Stamos S-LS-41 Bedienungsanleitung

16 Oktober 2024

Stamos S-LS-58 Bedienungsanleitung

16 Oktober 2024

PCE Instruments LTS-20 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-313A Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-320 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-032-LED Bedienungsanleitung

16 Oktober 2024

PCE Instruments FME Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2500N Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2550 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2600N Bedienungsanleitung

16 Oktober 2024
