Seite 1/5

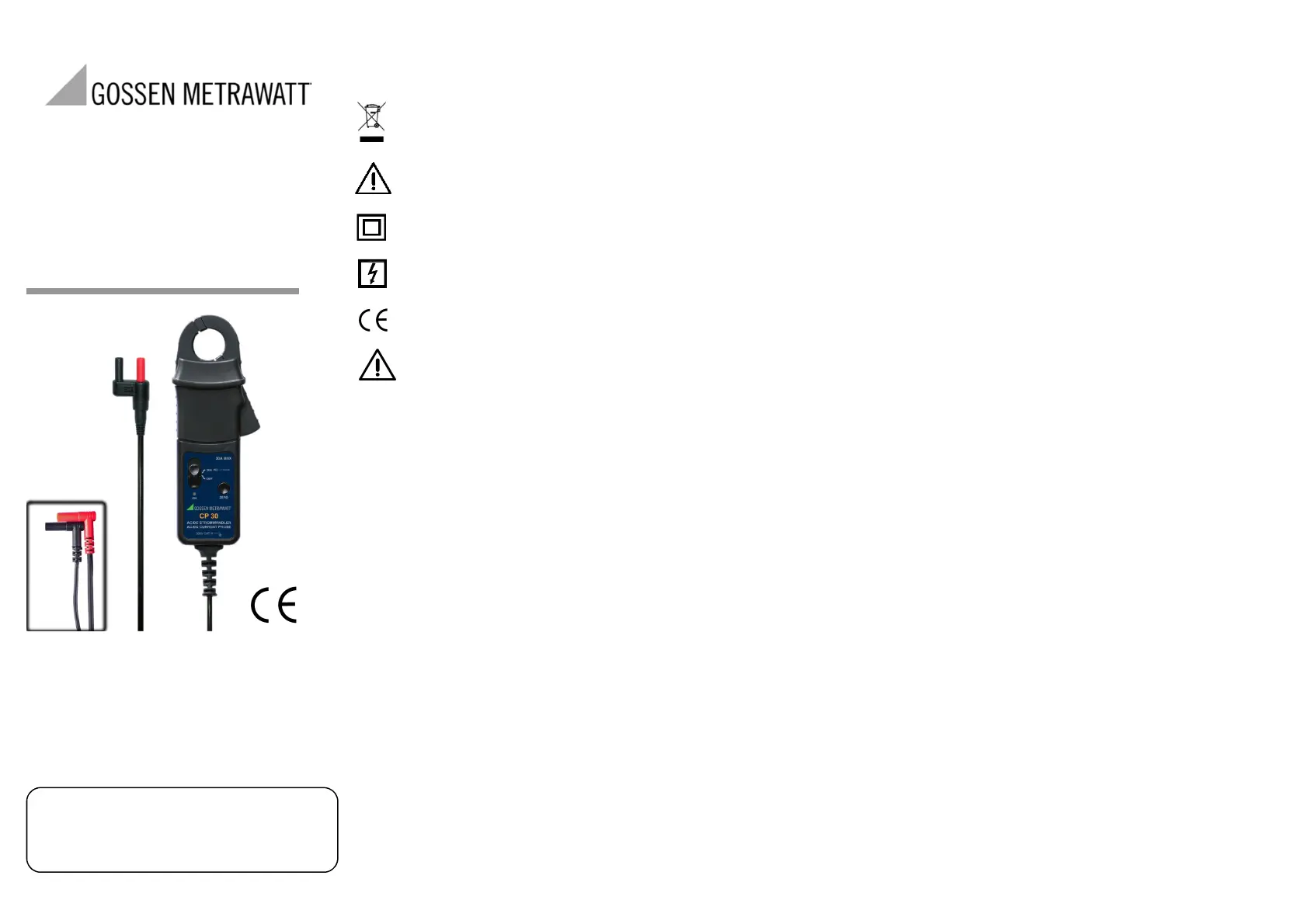

3-349-600-37 6/11.16
Bedienungsanleitung
CP 30
CP 330
CP 1100
CP 1800
AC/DC Stromsensor
Bezeichnung Artikelnr.
CP 30 Z201B
CP 330 Z202B
CP 1100 Z203B
CP 1800 Z204A
Batterien sind im Lieferumfang enthalten.
Vielen Dank für den Kauf dieses Produktes!
Aus Gründen der Sicherheit und der
bestmöglichen Verwendung dieses Gerätes bitten
wir Sie, die Bedienungsanleitung
sorgfältig zu lesen.
1. SICHERHEITSHINWEISE
Die folgenden Symbole befinden sich auf dem Produkt:
Das Gerät darf nicht mit dem Hausmüll
entsorgt werden. Zur Entsorgung wenden
Sie sich bitte an geeignete Stellen.
Achtung! Bedienungsanleitung beachten
Doppelte/Verstärkte Isolierung
Das Anbringen an oder Entfernen von
STROMFÜHRENDEN Leitern ist möglich
.
Erfüllt die Anforderungen der geltenden
europäischen Richtlinien
Lesen Sie die Bedienungsanleitung vor
dem Gebrauch Ihres Gerätes sorgfältig
und vollständig. Beachten und befolgen
Sie diese in allen Punkten.
Zur Vermeidung von elektrischem Schlag:
• Vorsicht beim Anbringen und Verwenden dieses
Produktes; hohe Ströme und Spannungen können
am Messkreis anliegen.
• Dieses Produkt darf nur von qualifiziertem Personal
verwendet werden, unter Einhaltung geeigneter
Schutzvorkehrungen.
• Verwenden Sie dieses Produkt nicht, wenn es
beschädigt ist.
• Stellen Sie sicher, dass das Messgerät vom
stromführenden Leiter entfernt wurde, bevor Sie das
Batteriefach öffnen.
• Während der Messung dürfen Ihre Finger den
Schutzkragen nicht übergreifen, um eine gefährliche
Berührung mit dem Leiter zu verhindern (siehe Bild
1).
2. EINLEITUNG
Die Stromsensoren CP 30, CP 330, CP 1100 und
CP 1800 wurden zur genauen, berührungslosen
Messung von AC- und DC-Strömen, sowie komplexen
Stromformen entworfen.
Unter Verwendung neuester Halleffekt-Technologie
eignen sich die Stromsensoren zur exakten
Strommessung bis 30 A (CP 30), bis 450 A (CP 330), bis
1400 A (CP 1800), bzw. bis 1800 A (CP 1800).
Folgende Messeigenschaften sind verfügbar:
AC- und DC-Strommessung
Hohe Genauigkeit
1 mA / 50 mA / 100 mA Auflösung
Autom. Abschalten
Diese Eigenschaften machen es zum leistungsstarken
Instrument zur Messung an Umrichtern, getakteten
Schaltnetzteilen, industriellen Steuerungen und anderen
Anwendungen, die eine Strommessung oder Analyse der
Wellenform benötigen.
3. TECHNISCHE DATEN
3.1 Elektrische Daten
(Alle Werte gelten bei 23°C ±1°C)
CP 30 (Z201B)
Messbereich .............................. 0 bis 30 A DC/AC pk
Strombereich ............................. 30 A
Auflösung .................................. 1 mA
Überstromfähigkeit (60s) .......... 500 A
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±2 mA
Verstärkungsdrift ....................... ±0,01% v. Mw./°C
Frequenzbereich ....................... DC bis 20 kHz (-1dB)
CP 330 (Z202B)
Messbereich .............................. 0 bis 450 A DC/AC pk
Strombereiche ........................... 30 / 300 A
Auflösung .................................. 50 mA / 100 mA
Überstromfähigkeit (60s) .......... 600 A
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±50/100mA
Verstärkungsdrift ....................... ±0,1% v. Mw./°C
Frequenzbereich ....................... DC bis 20 kHz (-3dB)
CP 1100 (Z203B)
Messbereich .............................. 0 bis1400 A DC/AC pk
Strombereiche ........................... 100 / 1000 A
Auflösung .................................. 100 mA / 500 mA
Überstromfähigkeit (60s) .......... 2000 A
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±100/500mA
Verstärkungsdrift ....................... ±0,1% v. Mw./°C
Frequenzbereich ....................... DC bis 20 kHz (-3dB)
CP 1800 (Z204A)
Messbereich .............................. 0 bis1800 A DC/AC pk
Strombereiche ........................... 125 / 1250 A
Auflösung .................................. 100 mA / 500 mA
Überstromfähigkeit (60s) .......... 2000 A
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±100/500mA
Verstärkungsdrift ....................... ±0,1% v. Mw./°C
Frequenzbereich ........................ DC bis 20 kHz (-3dB)
3.2 Allgemeine Daten
Betriebsspannung ...................... 300 V ACeff oder DC
Betriebstemperatur .................... 0°C bis +50°C
Lagertemperatur bei
entfernter Batterie ...................... -20°C to +85°C
Stromversorgung ....................... 9 V Alkaline battery
PP3, MN 1604
oder IEC6LR61
Batterielebensdauer .................. 30 Stunden (typisch)
Ausgangsanschlüsse ................. 1,5 m-Kabel mit 4mm-
Sicherheitsstecker
Leitergröße ................................ 25 mm Durchmesser
CP 1100, CP 1800 ..................... 32 mm Durchmesser
Gewicht ...................................... 320 g
Abmessungen (H, B, T) ............. 194 x 74 x 25 mm
CP 1100, CP1800 ...................... 200 x 74 x 25 mm
CP 330
CP 1800
3
-
349
-
600
-
37
6
3-349-600-37 6/11.16
Bild 1
1. Backen
2. Konventionelle Stromrichtung
3. Sicherheitsgrenze zum Messkopf:
Schutzkragen nicht übergreifen !
4. Batteriefachdeckel
5. Schraube Batteriefach
6. Öffnungshebel
7. EIN/AUS-Schalter, Messbereichswahl
8. Knopf Nullabgleich
9. LED
4. BEDIENUNG
4.1 Einschalten
Schaltet man den Stromsensor ein leuchtet die grüne
LED. Bei zu niedriger Batteriespannung für normalen
Betrieb beginnt die LED zu blinken, um dem Bediener
mitzuteilen das die Batterie getauscht werden muss.
Dieser Vorgang wird in Abschnitt 4.5 beschrieben.
4.2 Nullabgleich
Die Ausgangsspannung (Nulloffset) kann sich aufgrund
von thermischer Drift und anderer
Umgebungsbedingungen verändern. Durch Drücken der
Nullableichtaste wird diese Ausgangsspannung auf Null
abgeglichen Stellen Sie sicher dass während des
Abgleichs der Stromsensor sich nicht am stromführenden
Leiter befindet.
4.3 Strommessung
Schalten Sie die Stromsensor ein und prüfen Sie, ob die
LED leuchtet.
Schliessen Sie das Ausgangskabel an ein Oszilloskop,
Mulitmeter oder anderes Messgerät an.
Drücken Sie den Knopf Nullabgleich zum Offsetabgleich.
Umschliessen Sie mit den Backen des Stromsensors den
Leiter. Stellen Sie sicher, dass die Backenenden richtig
schliessen.
Beobachten und führen Sie die gewünschten
Strommessungen durch. Ein positiver Anzeigewert gibt
an, dass der Strom in Richtung der Pfeile auf dem
Stromsensor fliesst.
4.4 Automatisches Ausschalten
Um die Batterie zu schonen schaltet sich der
Stromsensor automatisch nach etwa 10 Minuten aus.
Um diese Funktion auszuschalten schalten Sie den
Stromsensor Ein und Aus bei gleichzeitigem Drücken des
Nullabgleichknopfes. Die rote LED wird leuchten und der
Stromsensor bleibt in Betrieb bis zum Ausschalten:
4.5 Austausch der Batterie
Die grüne oder rote LED blinkt, wenn die minimale
Batteriespannung erreicht wird. Siehe Bild 1. Gehen
Sie wie folgt vor:
Entfernen Sie den Stromsensor vom Leiter und schalten
sie durch Drücken des EIN/AUS-Schalters aus.
Entfernen Sie das Ausgangskabel vom externen
Anzeigegerä
t.
Lösen Sie die Schraube am Batteriefachdeckel. Heben
Sie die Abdeckung um 30° und ziehen Sie diese gerade
vom Rumpf des Stromsensors, wie in Bild 1 dargestellt.
Ersetzen Sie die Batterie, schliessen Sie das Batteriefach
und drehen Sie die Schraube fest.
Verwenden Sie aussschliesslich Batterien Typ 9 V PP3
Alkaline (MN 1604).
5. SICHERHEITSNORMEN
EN 61010-1
EN 61010-2-032
300V Kat. Verschmutzungsgrad 2 III;
EMV-Normen
EN 61326-2-2
ROHS und WEEE konform
Dieses Produkt wurde so entworfen, dass es unter den
folgenden Bedingungen sicher betrieben werden kann:
- Einsatz im Innenbereich
- Höhe bis 2000 m über dem Meeresspiegel
- Temperaturbereich von 0°C bis +50°C
- Maximale relative Luftfeuchte von 80% bis 31°C
und einer sich linear verringernden relativen
Luftfeuchte von 40% bei 50°C.
Der Einsatz des Stromsensors an nicht isolierten
Leitern begrenzt sich auf 300 V ACeff oder DC bei
Frequenzen unter 1 kHz.
Die Sicherheit im Gebrauch unterliegt der Verantwortung
des Anwenders, der eine entsprechend qualifizierte oder
berechtigte Person sein muss. Stellen Sie sicher, dass
Ihre Finger beim Verwenden des Stromsensors den
Schutzkragen (siehe Bild 1) nicht übergreifen.
Untersuchen Sie immer vor dem Einsatz den
Stromsensor auf Beschädigungen.
Zur Vermeidung von elektrischem Schlag halten Sie den
Stromsensor sauber und frei von Verschmutzung der
Oberfläche.
Verwenden Sie Isopropyl-Alkohol, um den Stromsensor
zu reinigen.
6. GARANTIE
Der Garantiezeitraum für Ihren AC/DC Stromsensor
beträgt zwei Jahre ab dem Kaufdatum gegen Material-
oder Produktionsfehler. Fällt Ihr Gerät während der
Garantiezeit aus, werden wir es nach unserer Wahl
reparieren oder durch ein neues oder überarbeitetes
Gerät ersetzen, sofern wir uns überzeugt haben, dass der
Ausfall auf defektes Material oder mangelhafte
Verarbeitung zurückzuführen ist. Damit im Rahmen der
Garantiebedingungen ein Anspruch erhoben werden
kann, sollte das Gerät kostenfrei übersandt und eine
Fehlerbeschreibung beigelegt werden. Die Garantie
erlischt, falls andere Batterien oder externe
Stromversorgungen als spezifiziert, verwendet wurden.
Waren, die nach Angabe des Käufers Mängel aufweisen,
können nicht Gegenstand eines Anspruchs wegen
Folgeschäden, Verlust, Beschädigung oder
Verursachung von Kosten gleich welcher Art sein, gleich
ob sich der Anspruch direkt oder indirekt aus den
angegebenen Mängeln ergibt. Ausgenommen wird der
Fall, dass aufgrund von Nachlässigkeit des Verkäufers,
Todesfälle oder Verletzungen von Personen eintreten.
Hinsichtlich Lebensdauer oder Verschleiß der gelieferten
Ware besteht keine Vereinbarung und keine Garantie. Es
wird auch keine Haftung dafür übernommen, dass sich
die Ware für einen bestimmten Zweck oder zur
Verwendung unter spezifischen Bedingungen eignet.
7. PRODUKTSUPPORT
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon: D 0900 1 8602-0
A/CH +49 911 8602-0
Fax: +49 911 8602-709
E-mail: support@gossenmetrawatt.com
8. REPARATUR- UND
ERSATZTEILSERVICE DKD-
KALIBRIERZENTRUM UND
MIETGERÄTE-SERVICE
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Thomas-Mann-Straße 20
90471 Nürnberg, Germany
Telefon: +49 911 817718-0
Fax: +49 911 817718-253
E-mail: service@gossenmetrawatt.com
Diese Anschrift gilt nur für Deutschland. Im Ausland
stehen Ihnen unsere jeweiligen Vertretungen oder
Niederlassungen zur Verfügung.
CP30_CP330_CP1100 German Rev 1.5
12
54
7
98
64
3
SICHERHEITSHINWEIS
Stellen Sie sicher, bevor Sie den Batteriefachdeckel
entfernen, dass der Stromsensor von jeglichem
stromführenden Leiter entfernt wurde
3-349-600-37 6/11.16
1_CP C
Operating Instructions
CP 30
CP 330
CP 1100
CP 1800
AC/DC current probe
Order Reference Order No.
CP 30 Z201B
CP 330 Z202B
CP 1100 Z203B
CP 1800 Z204A
Battery is included.
Thank you for buying this product. For safety reasons
and optimum use of this instrument read through the
operating instructions very carefully.
1. SAFETY
The following symbols appear on the products:
Application around and removal from
HAZARDOUS LIVE conductors is
permissible
To avoid electric shock:
• Use caution during installation and use of this
product; high voltages and currents may be present
in circuit under test.
• This product must be used only by qualified
personnel practising applicable safety precautions.
• Do not use product if damaged.
• Always ensure the probe is removed from any live
electrical circuit, before removing the battery cover.
• Do not hold the probe anywhere beyond the tactile
barrier see FIG 1, in order to avoid dangerous
contact with the conductor.
2. INTRODUCTION
The CP 30, CP 330, CP 1100 and CP 1800 AC/DC
current probe have been designed for reliable and
accurate, non-intrusive measurement of AC, DC and
complex waveform currents.
Using advanced Hall Effect technology the CP 30,
CP 330 and CP 1100 can measure currents accurately
up to 30 Amps (CP 30), up to 450A (CP 330), up to 1400A
(CP 1100) and up to 1800A (CP 1800).
Measurement features include:
AC and DC current measurement
High accuracy
1mA / 50mA / 100 mA Resolution
Auto Power Off
These features make it a powerful tool for use in inverters,
switch mode power supplies, industrial controllers and
other applications requiring current measurement and/or
waveform analysis.
3. SPECIFICATION
3.1 Electrical data
(All accuracies stated at 23°C ± 1°C)
CP 30 (Z201B)
Measuring range ....................... 0 to 30A DC or ACpk
Current Range .......................... 30A
Resolution ................................. 1mA
Overload capacity (60s) ............ 500A
Basic accuracy (DC...300Hz) ... ±1% of rdg ±2mA
Temperature Coefficient ........... ±0.01% of reading/°C
Frequency range ....................... DC to 20kHz (-1dB)
CP 330 (Z202B)
Measuring range ....................... 0 to 450A DC or ACpk
Current Ranges......................... 30A / 300A
Resolution ................................. 10mA / 100mA
Overload capacity (60s) ............ 600A
Basic accuracy (DC...300Hz) ... ±1% of rdg ±50/100mA
Frequency range ....................... DC to 20kHz (-3dB)
CP 1100 (Z203B)
Measuring range ....................... 0 to 1400A DC, ACpk
Current Ranges......................... 100A / 1000A
Resolution ................................. 100mA / 500mA
Overload capacity (60s) ............ 2000A
Basic accuracy (DC...300Hz) ... ±1% of rdg ±100/500mA
Frequency range ....................... DC to 20kHz (-3dB)
CP 1800 (Z204A)
Measuring range ....................... 0 to 1800A DC, ACpk
Current Ranges......................... 125A / 1250A
Resolution ................................. 100mA / 500mA
Overload capacity (60s) ............ 2000A
Basic accuracy (DC...300Hz) ... ±1% of rdg ±100/500mA
Frequency range ....................... DC to 20kHz (-3dB)
3.2 General data
Overall DC accuracy .................. ±1% of rdg
Working voltage ......................... 300V ACRMS or DC
Operating temperature .............. 0°C to +50°C
Storage temperature with
battery removed ......................... -20°C to +85°C
Power supply ............................. 9 V Alkaline battery
................................................... PP3, MN 1604
................................................... or IEC6LR61
Battery life .................................. 30 hours (typical)
Output connection: .................... 1.5m cable with 4mm
safety connectors
Conductor size ........................... 25 mm diameter
CP 1100, CP 1800 ..................... 32 mm diameter
Weight ........................................ 320 g
Dimensions (H, W, D) ................ 194 x 74 x 25mm
CP 1100, CP 1800 ..................... 200 x 74 x 25mm
3
-
349
-
600
-
37
6/11.16
Attention! Refer to Manual
Double/Reinforced Insulation
CP 330
CP 1800
Do not dispose of this product as unsorted
municipal waste. Contact a qualified recycler for
disposal
.
Complies with the relevant European standards
Read the operating instructions completely
and carefully before placing your instrument
into service, and follow all instructions
contained therein.

Produktspezifikationen

Marke: Gossen Metrawatt
Kategorie: Nicht kategorisiert
Modell: CP30

Brauchst du Hilfe?

Wenn Sie Hilfe mit Gossen Metrawatt CP30 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Gossen Metrawatt

Gossen Metrawatt

Gossen Metrawatt SINEAX VQ604s Bedienungsanleitung

1 September 2024
Gossen Metrawatt

Gossen Metrawatt Z821B Bedienungsanleitung

1 September 2024
Gossen Metrawatt

Gossen Metrawatt METRATHERM IR BASE Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt PROFiSIM 2 Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt SECULIFE UL Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt A3-16 Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt EMMOD203 Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt Driver Control Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt SECULIFE ES TECH Bedienungsanleitung

31 August 2024
Gossen Metrawatt

Gossen Metrawatt SINEAX V620 Bedienungsanleitung

31 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
