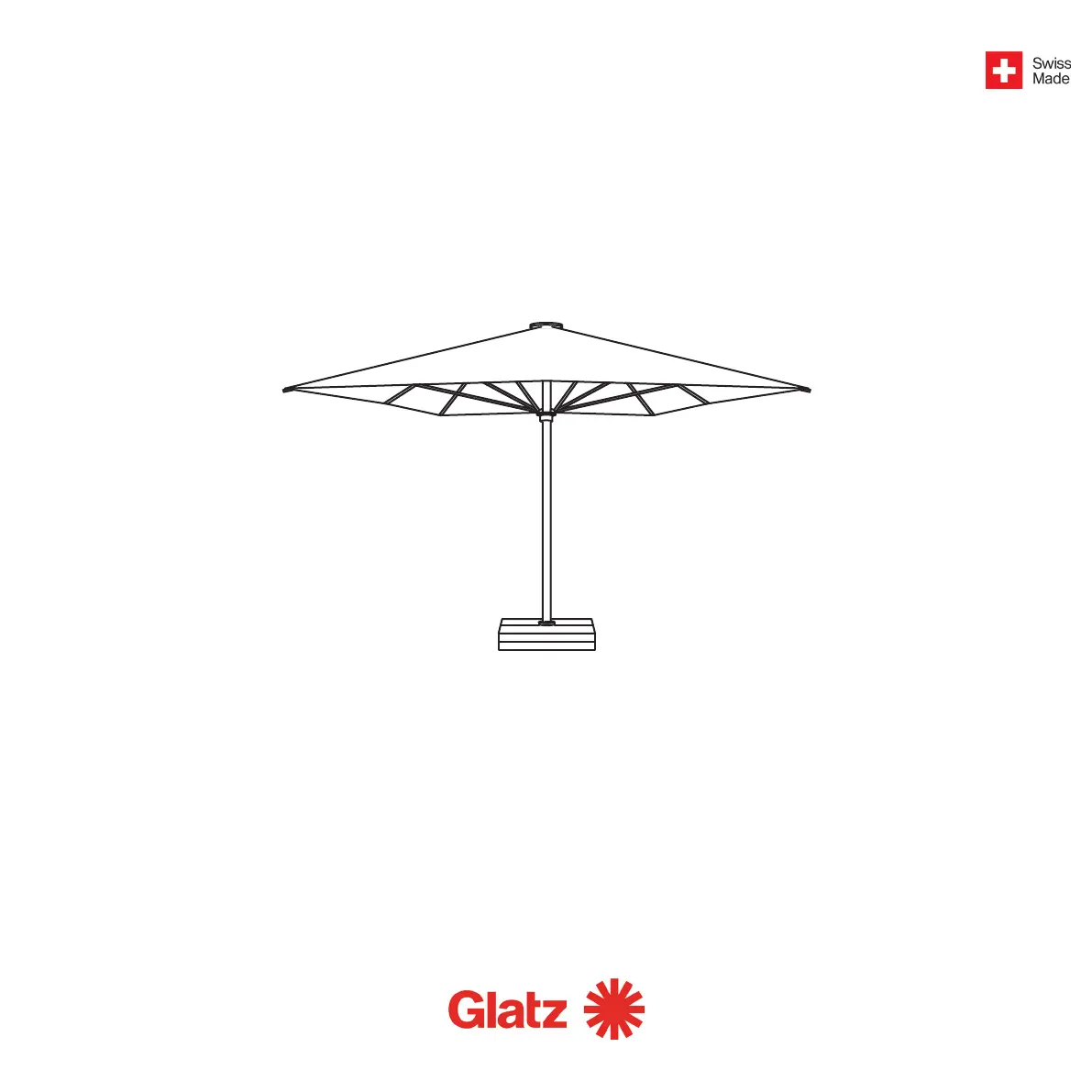

Seite 1/27
DE 2 Montage- und Bedienungsanleitung
EN 18 Installation and operating instructions
ES 34 Instrucciones de montaje y uso
FR Notice de montage et d‘utilisation 10
IT Manuale di funzionamento e montaggio 26
NL 42 Montage- en bedieningshandleiding
Style/E
Noblesse/E
PALAZZO®
32
Inhaltsverzeichnis
Herzlich willkommen 2
Optionales Zubehör 2
Elektrische Versorgung 2
Sicherheitshinweise 3
Technische Daten 4
Montage und Inbetriebnahme 4
Geräteübersicht 6
Schirm öffnen / schliessen 6
Licht und Heizung steuern 7
Batteriewechsel an der Fernbedienung 7
Notschliessung / Wiederinbetriebnahme 7
Was tun wenn… 8
Wartung und Pege 8
Demontage / Ãœberwinterung 8
Bespannung nachspannen 9
Gewährleistung 9
EG-Konformitätserklärung 9
Entsorgung 9
Herzlich willkommen
Herzlichen Glückwunsch zum Kauf Ihres neuen PALAZZO. Sie haben ein
hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil dieses
Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung
und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen
aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das
Produkt darf nur wie hierin beschrieben und für die angegebenen Anwen-
dungsszenarien verwendet werden. Bei ordnungsgemässer Verwendung
und Pege, wird Ihnen der PALAZZO jahrelang gute Dienste leisten.
Verwendete Warnworte
!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren
Verletzungen führen kann.
!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis
mittelschweren Verletzungen führen kann.
!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.
Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor
Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, in der Gastro -
nomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden.
Das Produkt darf nur gemäss dieser Montage- und Bedienungsanleitung
verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsan-
leitung beschriebene Verwendung gilt als nicht bestimmungsgemässe Verwen-
dung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In
dieser Anleitung wird der PALAZZO auch als «Produkt» oder «Sonnenschirm»
bezeichnet.
Bestimmungsgemässe Verwendung
Optionales Zubehör
Zu Ihrem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es um-
fasst unter anderem folgende Produkte, welche perfekt zu Ihrem
Sonnenschirm passen:
• Sockel • Regenrinnen
• Montageplatten • Bindesysteme
• Bodenhülsen • Windschutz
• Schutzhüllen • Prallschutz
• Aufstellscharnier
Fragen Sie dazu Ihren GLATZ-Händler.
Sicherheitshinweise
Elektrischer Anschluss Schirm ohne Motor Fernbedienung
LED 230 V, 13 A, L+N+PE, 50 Hz, <0.2 kW
LED + Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.0 kW
IP-Schutzgrad IP68
Elektrischer Anschluss Schirm mit Motor
+ LED 230 V, 13 A, L+N+PE, 50 Hz, <0.3 kW
– 230 V, 13 A, L+N+PE, 50 Hz, <0.2 kW
+ LED + Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
+ Heizung 400 V, 16 A, 3L+N+PE, 50 Hz, <6.2 kW
IP-Schutzgrad IP68
Batterie CR 2430
Elektrische Versorgung
54
Technische Daten Style/E
Farbtemperatur eingebaute Beleuchtung 3‘000 K
Maximale Helligkeit eingebaute Beleuchtung 4‘500 bis 5‘000 Lumen, je nach Grösse
Grösse
[cm]
Grund-
äche
[m
2
]
Schliesshöhe
ohne/mit Volant
[cm]
Durchgangs-
höhe
ohne/mit Volant
[cm]
Gesamt-
höhe
[cm]
Sockel-
gewicht
[kg]
max. Windge-
schwindigkeit*
[km/h (Bft.)]
ø 350 8.7 179/154 235/210 356 180 115 (11)
ø 400 11.3 176/151 235/210 180378 90 (10)
ø 450 14.3 178/153 235/210 406 180 75 (9)
ø 500 17.7 169/144 235/210 423 240 65 (8)
ø 600 25.5 149/124 235/210 455 310 55 (7)
350 x 250 8.8 123/98 235/210 180337 100 (10)
350 x 300 10.5 133/108 235/210 180362 95 (10)
400 x 200 8.0 100/75 235/210 322 180 95 (10)
400 x300 12.0 117/92 235/210 366 180 80 (9)
450 x 350 15.8 109/84 235/210 394 240 75 (9)
300 x300 9.0 142/117 235/210 353 180 110 (11)
350 x 350 12.3 124/99 235/210 371 240 95 (10)
400 x 400 16.0 121/96 235/210 405 240 80 (9)
450 x 450 20.3 103/78 235/210 422 310 70 (8)
Angaben bei Verwendung der
Bodenhülse M4
* maximale Windstärke bei xer
Verankerung im Boden.
Farbtemperatur eingebaute Beleuchtung 3‘000 K
Maximale Helligkeit eingebaute Beleuchtung 5‘000 bis 6‘500 Lumen, je nach Grösse
Technische Daten Noblesse/E
Grösse
[cm]
Grund-
äche
[m
2
]
Schliesshöhe
ohne/mit Volant
[cm]
Durchgangs-
höhe
ohne/mit Volant
[cm]
Gesamt-
höhe
[cm]
Sockel-
gewicht
[kg]
max. Windge-
schwindigkeit*
[km/h (Bft.)]
ø 450 14.3 141/116 235/210 369 240 85 (9)
ø 500 17.7 138/113 235/210 392 240 75 (9)
ø 600 25.5 141/116 235/210 430447 80 (9)
ø 700 36.8 103/78 235/210 460 570 70 (8)
450 x 350 15.8 112/87 235/210 397 240 85 (9)
500 x 250 12.5 91/66 235/210 374 240 90 (10)
500 x 400 20.0 101/76 235/210 422 310 70 (8)
550 x 450 24.8 85/60 235/210 442 430 75 (9)
600 x300 18.0 81/56 235/210 418 310 80 (9)
600 x 400 24.0 81/56 235/210 443 430 75 (9)
600 x500 30.0 82/57 235/210 430476 70 (8)
400 x 400 16.0 121/96 235/210 404 310 95 (10)
450 x 450 20.3 98/73 235/210 417 430 80 (9)
500 x 500 25.0 84/59 235/210 439 430 70 (8)
550 x 550 30.3 88/55 235/210 472 570 75 (9)
600 x 600 36.0 81/56 235/210 512 570 65 (8)
Angaben bei Verwendung der
Bodenhülse
M4/M8
* maximale Windstärke bei xer
Verankerung im Boden.
• Ab Werk ist die jeweilige Fernbedienung auf den Schirm eingelernt.
• Die Zuleitung ist bauseits bereitzustellen. Diese muss für Installations- und
Wartungarbeiten getrennt und gegen unbeabsichtigtes Wiedereinschalten
gesichert werden können.
• Die Verbindung zwischen Zuleitung und Schirm mittels mitgeliefertem Ver-
bindungsstecker erstellen. Der Verbindungsstecker kann im Standrohr oder in
der Bodenhülse verstaut werden.
• Anschlusswerte siehe Kapitel Elektrische Versorgung.
• Alle Schrauben mit mittelfestem Gewindedichtungsmittel (blau) sichern. Bei
einer erneuten Montage die Schrauben reinigen oder neue Schrauben ver-
wenden.
Montage und Inbetriebnahme
Lieferumfang:
- Schirm, Bindegurt, Standrohr / Aufstellschar-
nier, Top, Kurbel (nicht bei Motor-Variante)
- Montage- und Bedienungsanleitung
- Abdeckung zu Standrohr / Aufstellscharnier
- Sicherungsbolzen mit Schloss
- 4 Standrohr-Befestigungsschrauben M12
- 4 Unterlagsscheiben M12
Aufstellscharnier:
- 2 Sicherungsschrauben M6
- 1 Pressring
- 3 Spannblöcke mit Schrauben M10
- 6 Befestigungsschrauben M10
- 6 Unterlagsscheiben M10 für Pressring
Standrohr:
- 5 Befestigungsschrauben M10
- 5 Unterlagsscheiben M10 für Pressring
- 5 Gewindestifte M10
Schirm auspacken
1
Verpackungsmaterial sachgerecht
entsorgen und von Kindern fernhalten.
Defektes Material nicht in Betrieb nehmen.
Im Falle von Schäden unverzüglich den
Transportdienstleister informieren.
!
4×
6× 2×
3×
5×
2
Schirm ablegen
Schirm vorsichtig auf saubere, horizontale
Fläche legen. Der Schirm ist sehr schwer.
Zu dritt arbeiten und den Schirm gut
festhalten.
!
1 . Top aufschrauben
Schirmtop montieren
3
3.1
4
oder
Produktspezifikationen
