Montage en bedieningshandleiding
TCS - Cody Light
Elektronisch kodeerslot voor Garagedeuren
Het TCS - Cody Light kodeerslot is een modern en veilig alternatief voor de van
oudsher bekende sleutelschakelaar. Na een eenvoudige programmeer handeling,
is de TCS-CODY Light inzetbaar. Voor het openen respectievelijk sluiten van een
deur of poort dient alleen een 4 of 5-cijferige passeerkode te worden ingegeven.
Na juiste ingave van de passeerkode en het indrukken van de sleuteltoets wordt de
aandrijving omhoog respectievelijk omlaag gestuurd.
De belangrijkste kenmerken van de TCS-CODY Light zijn:
➢Eenvoudige bediening, programmering en montage
➢Waterdichte behuizing
➢En hoge mate van veiligheid:
➢de besturingseenheid wordt binnen in het gebouw gemonteerd
➢4 verschillende passeerkodes programmeerbaar
➢tot 10 millioen verschillende kodeermogelijkheden
➢blokkeerfunktie van het apparaat bij manipulatie
➢behoud van het geheugen bij spanningsuitval
➢Hoog schakelvermogen voor direkte aansturing van apparaten of
aandrijvingen.
Montagehandleiding
Montage van het CODY toetsenbord:
1. Verwijder het frame van het toetsenbord door aan de achterkant, links en rechts van het
toetsenbord, de klikbevestiging licht tegen de rand te drukken.
2. Aan de voorzijde van het toetsenbord bevinden zich twee gaten (d=4mm). Met behulp
van deze gaten kunt u het toetsenbord, zowel bij - binnen- als buitenmontage aan de
muur bevestigen.
3. Verbindt het toetsenbord door middel van de 2-aderige kabel (tot maximaal 5 Mtr lengte)
met de besturingseenheid. De aansluiting is niet polariteit gebonden.
4. Klik het frame weer vast.
5. Het parallel aansluiten van maximaal 4 toetsenborden is mogelijk.
De aangesloten toetsenborden mogen echter niet gelijktijdig bediend worden,
wel na elkaar.
Montage van de besturingseenheid (altijd binnenmontage):
1. Plaats een schroevedraaier in de gleuf die zich in het deksel bevindt, beweeg het heft
van de schroevedraaier voorzichtig omhoog totdat het deksel openspringt.
2. Verwijder de besturingsprint deze is slechts vast geklikt.
3. Monteer de meegeleverde kabel-wartels en de afdichtnippel in de behuizing.
Steek de besturingsprint weer op zijn plaats, let er op dat deze weer vastklikt.
4. Boor nu de bevestigingsgaten en bevestig de bevestigingsbeugel op de muur.
5. De kabel voor het toetsenbord voert u nu door de linker kabel-ingang (afdichtnippel), de
kabel voor de relaiskontakten door de kabel-ingang in het midden en de kabel van de
netvoeding door de rechter kabel-ingang. Let er vooral op dat de kabel-wartels goed zijn
aangedraaid, anders is een goede bescherming van het apparaat niet gegarandeerd.
6. Sluit de kabels aan op de daarvoor bestemde aansluitklemmen, e.e.a. zoals in het
aansluitschema is weergegeven.
Aansluitklemmen:
Toetsenbord, Aandrijving, Voedingsspanning
NL
B
Spannungsversorgung
je nach Gerätetyp
Tastatur
Tor 1
Trafo
L1 N PE
DIP-Schalter
ON
12 3 4
Toetsenbord
Voedingsspanning
Garagendeur
aandrijving

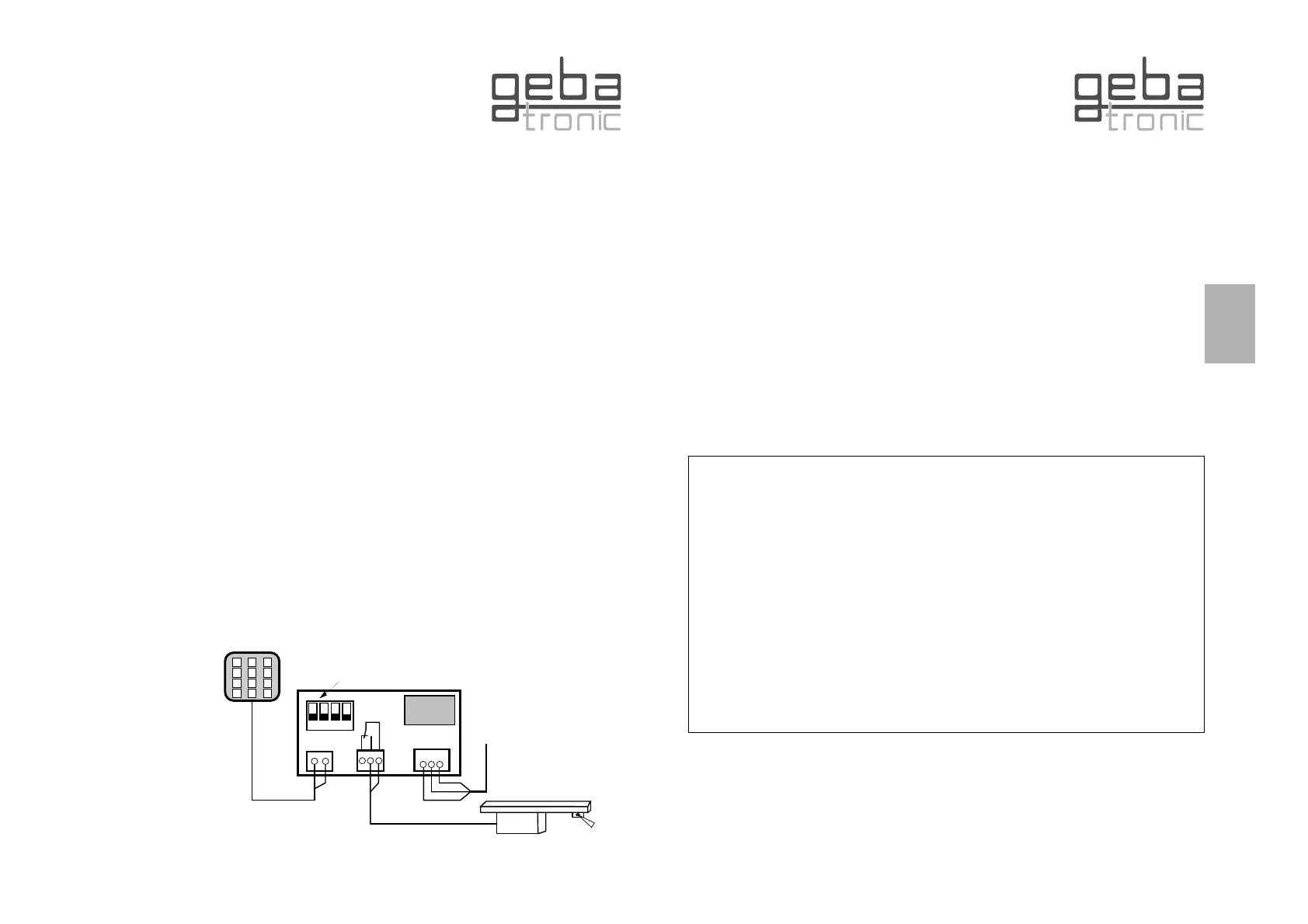

Aansluitschema:
DIP-schakelaars
industial controls
®
industial controls
®
Geachte klant !
U heeft voor een technisch hoogstaand produkt uit ons huis gekozen. Bij de pro-
duktie hebben wij de grootst mogelijke zorgvuldigheid in acht genomen om dit
mikroprocessor-gestuurde kodeerapparaat in een onberispelijke staat aan u te
verzenden. Mocht u toch aanleiding hebben tot klachten, stuur dan het apparaat
met het bijgevoegde garantiebewijs retour aan de handelaar waar u het
apparaat heeft gekocht.
De garantie heeft alleen betrekking op een kostenloze herstelling van fouten aan
het apparaat welke het gevolg zijn van produktiefouten en/of materiaalfouten
inclusief de voor herstelling benodigde materialen.
Leest u A.U.B. de montage en bedieningshandleiding zorgvuldig door alvo-
rens u met de programmering begint !!!
GARANTIEBEWIJS.
Wij geven op het onderstaande kodeerapparaat
1 Jaar Garantie.
Type: TCS - CODY LIGHT
Produktiedatum: __________________________________________________
Verkoopdatum: __________________________________________________
Adres Geba handelaar:
TECHNISCHE GEGEVENS:
Serie 24 V Serie 230 V
Voedingsspanning 24 V AC / DC 230 V AC 50 Hz
Uitgang 1x Omschakelkontakt, potentiaalvrij, 8 A250 V
Aansluitingen 2.5 mm2max.
Omgevings- -20 ˚C tot +60 ˚C
temperatuur
Beschrijving van het apparaat
De TCS-CODY LIGHT bestaat uit een besturingseenheid en een toetsenbord. Beide worden
met elkaar verbonden door een eenvoudige 2-aderige kabel, een stekker is niet nodig.
De programmering van de TCS-CODY Light gebeurd door middel van het toetsenbord.
Passeerkode:
De passeerkode is naar eigen keuze een 4 of 5-cijferige kode waarmee u de deuraandrijving
kunt bedienen. U heeft de mogelijkheid om 4 verschillende passeerkodes in het geheugen op
te slaan.
Bent u bij de ingave van uw passeerkode niet alleen, dan kunt u een willekeurig aantal andere
toetsen indrukken voordat u uw eigen passeerkode ingeeft. U voorkomt hiermee dat iemand
zich uw passeerkode kan herinneren, de TCS-CODY Light herkent toch uw passeerkode als
korrect na het indrukken van de diverse andere toetsen.
Blokkeerfunktie:
Als de blokkeerfunktie is geactiveerd wordt de TCS-CODY Light na foutieve ingave van een
passeerkode voor 10 seconden geblokkeerd. U kunt dit herkennen aan een dubbele piep-
toon. Het einde van de blokkeertijd wordt door een lange pieptoon aangegeven.
Programmering:
De vier mogelijke passeerkodes worden op een eenvoudige manier in het apparaat in-
geprogrammeerd. Op de besturingsprint bevindt zich een blokje met vier stuks DIP-schake-
laars. Iedere DIP-schakelaar komt overeen met een geheugenplaats voor de ingave van
een passeerkode. Als u een passeerkode wilt ingeven schuift u de desbetreffende schake-
laar naar boven in de ON-Position. U geeft nu met het toetsenbord de gewenste vier of vijf
cijferige nieuwe passeerkode in en bevestigt dit door het indrukken van de sleuteltoets, ver-
volgens schuift u de DIP-schakelaar weer in de uitgangspositie en test de nieuw ingegeven
passeerkode, het relais zal sluiten en uw poort opent zich indien e.e.a. korrekt is uitgevo-
erd. Een eventueel vroeger in-geprogrammeerde passeerkode op deze geheugenplaats is
nu vervangen. De boven omschreven procedure herhaalt u voor iedere andere geheugen-
plaats (DIP-schakelaar).
TIPTOMATIC:
De TCS-CODY is speciaal voor garagedeur aandrijvingen voorzien van TIPTOMATIC tijd.
Deze funktie maakt het u mogelijk dat u na ingave van een passeerkode de garagedeur aandrijving
binnen een tijdbestek van 60 seconden met een willekeurige toets, de toets uitgezonderd,
kunt bedienen zonder dat u opnieuw een passeerkode hoeft in te geven.
Deze tijd echter kunt u voor het verstrijken van de 60 seconden beeindigen door het drukken van
de toets.
geba gmbh wordt van iedere garantie verplichting en produktaansprakelijkheid ontslagen als zonder
haar schriftelijke toestemming wijzigingen aan het produkt worden aangebracht en de installatie en
montage in strijd is met hetgeen geba gmbh heeft aangegeven als richtlijnen.
De eindverwerker van dit produkt dient erop toe te zien dat de EMV-voorschriften worden nageleefd.
Installatie volgens de geldende normen van de NEN 1010 uit te voeren.
