Seite 1/27

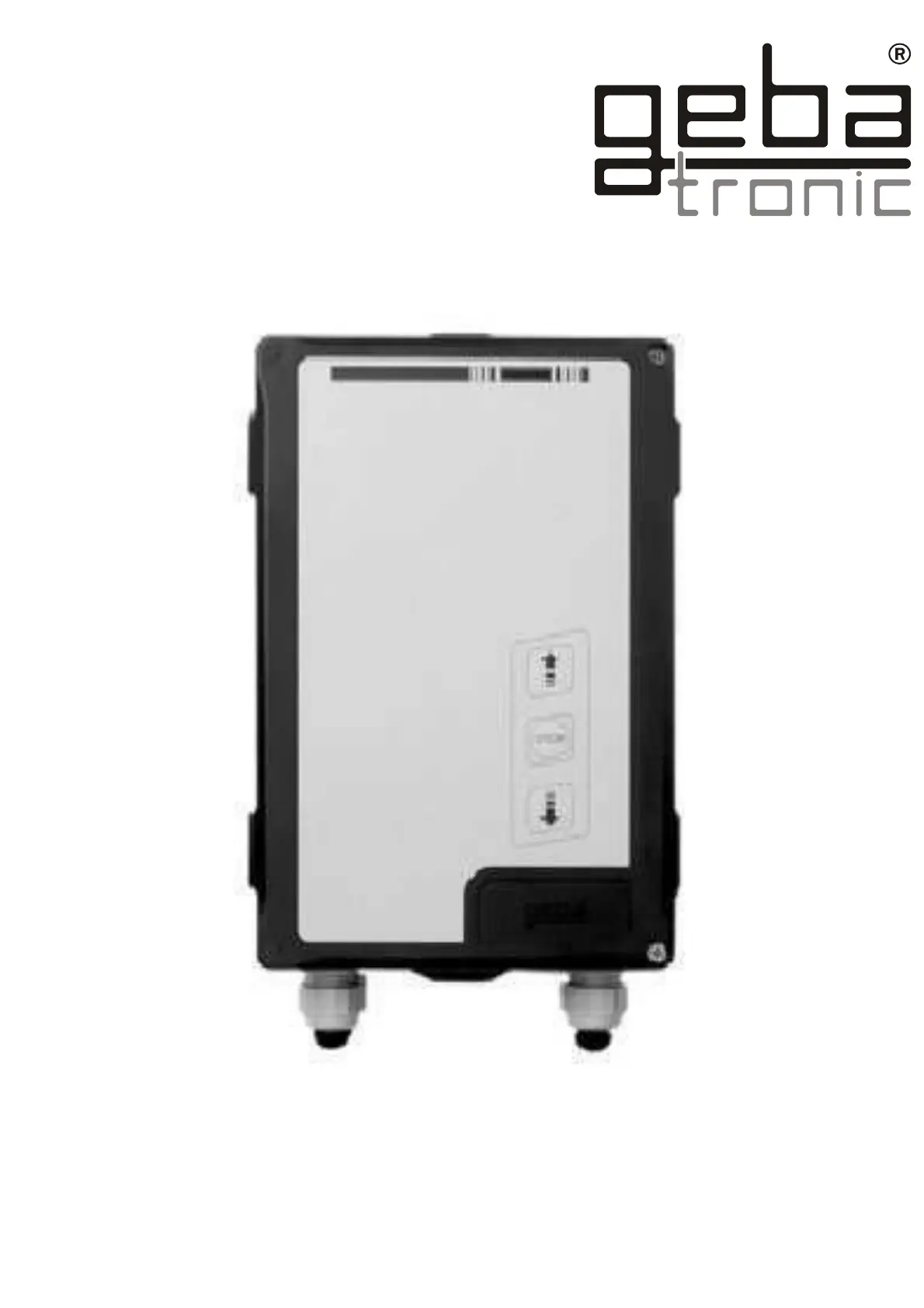

DC 2 – EN ECO
DC 2 – EN deLuxe
Bedienungsanleitung
EN ECO / EN deLuxe
DC 2
DC 2 - Torsteuerung
konform zu DIN EN 12453
Bedienungsanleitung
DC 2 – EN ECO
DC 2 – EN deLuxe
Bedienungsanleitung
Inhaltsübersicht
Sicherheitshinweise & technische Daten S. 2
DC – 2 EN ECO
Anschluss: 1-Phasen Motor 230VAC & Motor mit integriertem Schütz S. 3
Layout S. 4
Programmierung S. 5
Optionale Programmierung Funk S. 6
Fehlerdiagnose S. 7
DC – 2 EN deLuxe
Anschluss: 1-Phasen Motor 230VAC & Motor mit integriertem Schütz S. 3
Layout S. 8
Status-Display S. 9
Programmierung S. 10-11
Fehlerdiagnose S. 12
Anschluss von Zubehör für DC – 2 EN ECO & DC – 2 EN deLuxe
Endschalter S. 13
KDT 2 / M-Serie 2T & KDT 3 Drucktaster S. 14
M-Serie 1T, Not-Aus / KDT 1 & ES Serie S. 15
J-Serie & J-Serie mit Stoptaste S. 16
LS 1 & LS 2 Lichtschranken S. 17
Sicherheitsleiste Pro-Sec-O S. 19
Anschluss von zusätzlichem Zubehör für DC – 2 EN deLuxe
LS 2 & LS 3 Reflektor Lichtschranken S. 18
LS 4 Lichtschranken & 8k2 Ω Widerstand S. 19
Signallichter 230VAC & Hoflicht 230VAC S. 20
Codierschaltgeräte: Anschluss & Programmierung S. 21-22
Transponder: Anschluss & Programmierung S. 23-24
Funk: Anschluss & Programmierung S. 25-26
1
DC 2 – EN ECO
DC 2 – EN deLuxe
Bedienungsanleitung
Die Steuerung DC 2 EN ist für den Betrieb von Toranlagen konzipiert. In der Grundversion ist sie für den
Totmann- Betrieb ausgelegt. Der Betrieb in Selbshaltung ist nur bei zusätzlicher Installation von
Sicherheitselementen erlaubt.
Safety Directions
•
Bei Festanschluss muss ein allpoliger Hauptschalter vorgesehen werden.
•
Beachten Sie, dass die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.
•
Die Steuerung darf nur im Innenbereich montiert werden.
•
Montage, Anschluss und Wartung des Gerätes darf nur von entsprechend geschulten Fachkräften durchgeführt
werden. Hierbei sind die entsprechenden nationalen und lokalen Vorschriften zu beachten. Wenn Sie die
Sicherheitshinweise nicht beachten, sind Sie für die daraus resultierenden Personen- und Sachschäden selbst
verantwortlich. Während Installation, Inbetriebnahme, Betrieb und Wartung müssen alle Sicherheits- und
Unfallverhütungsvorschriften beachtet werden.
Sicherheitshinweise
Der Anlagenersteller ist für die Gesamtanlage verantwortlich. Er muß für die Einhaltung der einschlägigen Normen und
Richtlinien (z.B. DIN EN 12453, DIN EN 13324) sorgen und für die Gesamtanlage eine technische Dokumentation
erstellen. Die Dokumentation muß der Toranlage beigefügt sein.Installation, Betrieb und Bedienung der Steuerung
entgegen dieser Bedienungsanleitung oder der darin angegebenen technischen Spezifikationen führt zu einer
Gefährdung von Personen und erzeugt einen Haftungs- und Gewährleistungsausschluss. Nationale und lokale
Vorschriften und Normen zur Installation sowie Unfallverhütungsvorschriften der Berufsgenossenschaften sind zu
beachten.
Technische Daten
Modell DC 2 – EN ECO DC 2 – EN deLuxe
Spannungsversorgung 230VAC 4,5VA 230VAC 4,5VA
Frequenz 50 Hz 50 Hz
Schutzklasse IP 54 IP 54
Motorausgänge
Ausgänge
3x NO Relaiskontakt 230 V / 5 A
1x unregulierte Spannungsversorgung
24V DC, max. 50mA
3 x NO Relaiskontakt 230 V / 5 A
2x NO Relaiskontakt 230 V / 2 A
1x unregulierte Spannungsversorgung
24V DC, max. 50mA
Anschlüsse 1,5 mm² max. 1,5 mm² max.
Umgebungstemperatur - 10 C° bis + 55 C° - 10 C° bis + 55 C°
2
