MANUALE DI USO E MANUTENZIONE
FSC25.1
ATTENZIONE: quando viene modificato il funzionamento, attraverso l’apposito interruttore,
passando da AUTOmatico a CONTinuo è necessario aspettare almeno un secondo tenendo
l’interruttore in posizione di OFF (0); è altrimenti possibile causare l’intervento dei fusibili.
Non muovere la macchina prima di aver scollegato la spina e svuotato il serbatoio
M.FSC25.1-03
19/04/2019
M.FSC25.1-03 19/04/2019
2
1. AVVERTENZE DI SICUREZZA
Questa macchina deve essere sempre connessa usando spine con cavo di terra come richiesto per
tutte le applicazione elettriche; FRAL declina ogni responsabilità per qualsiasi pericolo o danno arrecati
qualora questa norma non sia rispettata.
Qualsiasi intervento effettuato sulla macchina deve essere
eseguito da personale tecnico qualificato.
Quando la macchina sia connessa alla presa elettrica, è necessario che sia posizionata verticalmente e
siano evitati movimenti bruschi i quali potrebbero causare un eventuale contatto tra acqua e connessioni
elettriche; è quindi raccomandato di rimuovere la spina prima di qualsiasi spostamento della macchina; nel
caso a causa di movimenti repentini, si dovesse spargere dell’acqua all’interno della macchina, sarà
necessario spegnerla e potrà essere rimessa in moto solo dopo 8 ore.
Lo sbocco dell’aria fredda può esserte canalizzato attraverso l’utilizzo delle apposite tubazioni.. Non usare
altre tubazioni o canali.
Il diametro minimo per la canalizzazione è di 12 pollici. Usare diametri inferiori può causare danni alla
macchina.
La macchina non può operare in spazi ristretti, i quali non non permetterebbero una adeguata diffusione
dell’aria in ambiente. È invece permesso installare la macchina vicino le pareti.
Questa macchina è stata progettata e costruita in ottemperanza alla più stringenti norme di sicurezza.
Quindi, strumenti a punta (cacciaviti, aghi o simili) non devono essere inseriti nelle griglie o in qualsiasi altra
aperture dei pannelli, in particolar modo quando si sta eseguendo la rimozione del filtro.
Non rimuovere mai la griglia frontale o qualsiasi altra parte della macchina senza aver prima staccato la spina.
La macchina non deve essere pulita usando acqua. Per pulire la macchina usare un panno umido. È
necessario staccare la spina prima di procedere.
Il pannello anteriore non deve essere usato per appoggiare vestiti o altro: potrebbe causare danni o
rischi.
Il filtro deve essere pulito periodicamente (generalmente ogni mese), in ambienti polverosi è consigliata
una pulizia più frequente. Ricordarsi, quando il filtro è sporco, che la portata d’aria e, conseguentemente, le
prestazioni della macchina sono ridotte.
2. NORME TECNICHE E REGOLAMENTI DI RIFERIMENTO
La macchina è stata progettata, realizzata e distribuita da Fral in ottemperanza alle conformità richieste, in
ambito elettro-magnetico dalle Norme e Regolamenti Europei. ,
DIRETTIVA MACCHINE (2006/42/CE - 17.05.2006) ;
SICUREZZA PER I DISPOSITIVI A BASSA TENSIONE – 2014/35/UE - 26.02.2014;
COMPATIBILITÀ ELETTROMAGNETICA (EMC) – 2014/30/UE – 26.02.2014.
PROGETTAZIONE ECOCOMPATIBILE DEI CONDIZIONATORI D’ARIA E DEI VENTILATORI –
2012/206/EU - 06.03.2012
È qui certificato che questo deumidificatore è conforme alla:
Regolamento IEC CEI-EN 60335-2-40 CEI-EN 55014-1 55014-2, , .
La macchina è costruita in conformità alla Normativa Europea RoHS:
2011/65/UE anno 2011 e CEI-EN 50581.
M.FSC25.1-03 19/04/2019
3
3. USO E MANUTENZIONE

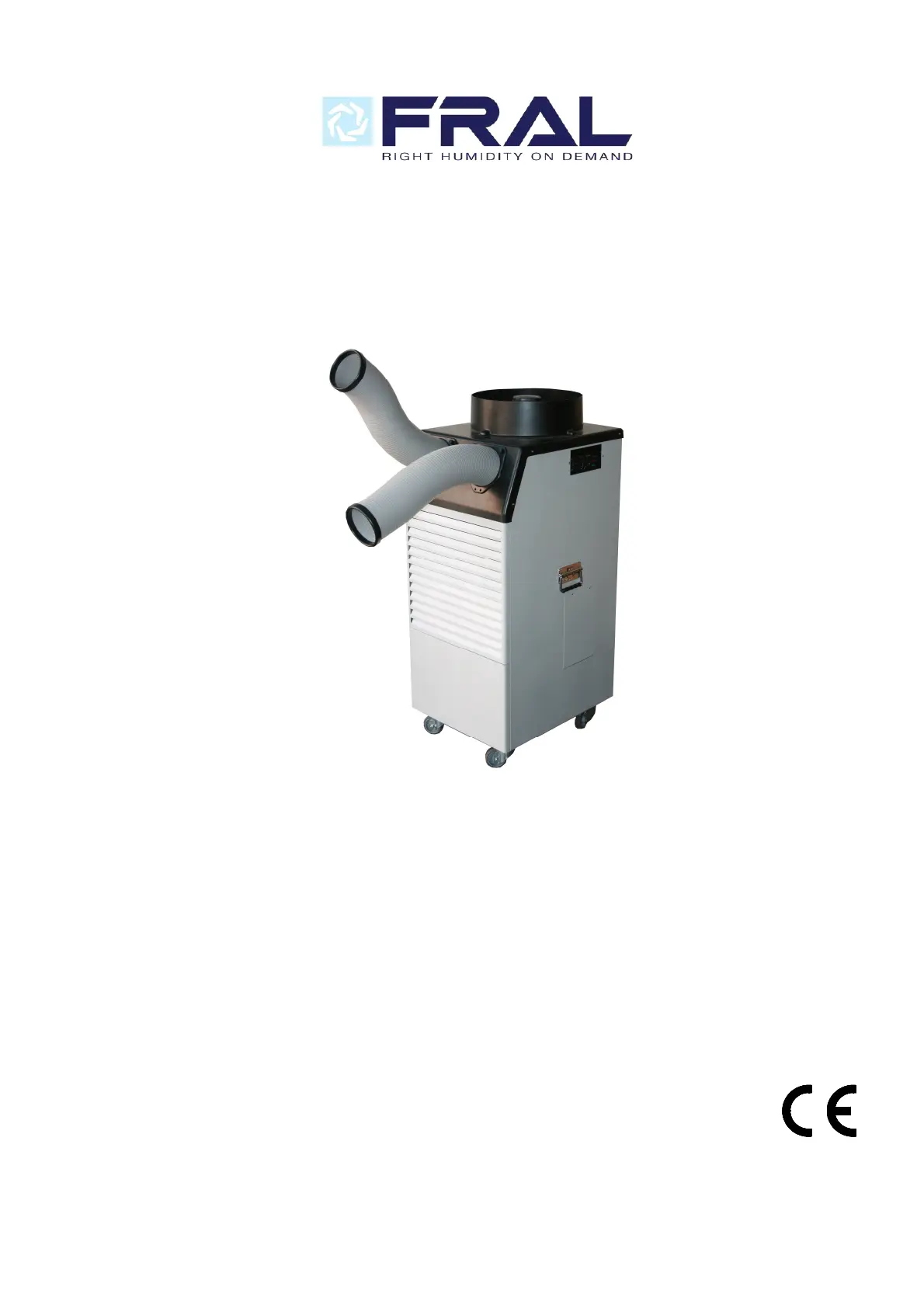

3.1 DESCRIZIONE DELLA MACCHINA
Questa macchina è un particolare condizionatore monoblocco. L’Aria fredda è prelevata attraverso la griglia
anteriore, ed immessa tramite le due aperture collocate nel pannello anteriore. Da queste due aperture è
possibile la connessione tramite tubazioni flessibili per la creazione di un’area climatizzata.
L’aria calda è prelevata dal filtro posteriore fuoriesce dalla parte superiore. È possible l’allacciamento e la
connessione tramite tubazione flessibile per asportare all’esterno l’aria calda.
Nella parte anteriore della macchina, sotto le due aperture per l’adduzione dell’aria fredda , è presente il
pannello di controllo descritto nel seguito del manuale.
È fornito insieme alla macchina un serbatoio con 20 litri di capacità per la raccolta dell’acqua di condensa. Al
riempimento totale del serbatoio corrisponde lo spegnimento della macchina.
3.2. PANNELLO DI CONTROLLO E FUNZIONAMENTOI
Il compressore usa il refrigerante R410A e il raffreddamento dell’aria avviene in maniera diretta. La macchina
comprende: un compressore, una valvola termostatica automatica, un ventilatore a due velocità, un termostato
automatico, un termostato per lo sbrinamento, un sensore di alta pressione, un sensore di bassa pressione, un
PCB e una spina con fusibili.
• PANNELLO DI CONTROLLO ANTERIORE:
Un termostato temperatura ambiente, posto sul pannello anteriore permette di scegliere la temperature
desiderata nell’ambiente con un range 10-35 °C..
Un interruttore per variare la velocità del ventilatore anch’esso collocate sul pannello anteriore, permette il
la scelta tra le due differenti velocità del ventilatoere.
L’interruttore principale OFF AUT permette di scegliere tra: (0=spento) – (la macchina raffresca basandosi
sulla temperature presente in ambiente) – (la macchina funziona indipendentemente dal termostato). CONT.
• LUCI DI ALLARME:
LUCE VERDE: se accesa indica che il serbatoio di raccolta della condensa è pieno e la macchina è ferma.
Alta Pressione Luce Rossa: se accesa indica che la pressione all’interno del circuito frigo è troppo alta; il
reset manual avviene premendo il bottone nella parte laterale del pannello elettrico, accessibile rimuovendone
il coperchio.
Bassa Pressione Luce Rossa: se accesa indica che la pressione all’interno del circuito frigo è troppo bassa;
Reset automatico.
