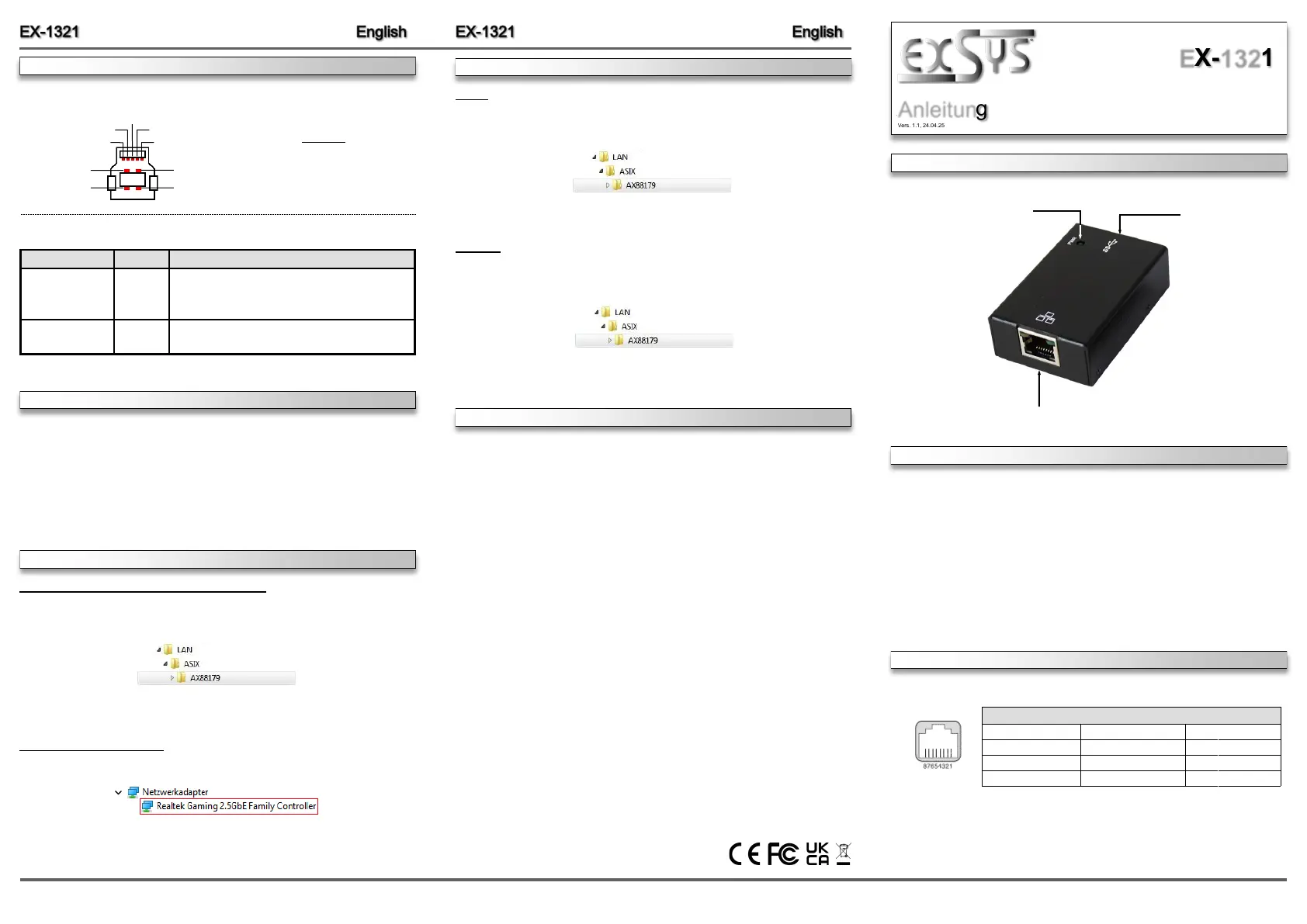

Seite 1/2
6 5 1
Die EX-1321 ist mit 1 USB 3.1 (Gen1) B-Buchse zum Anschluss an den PC und 1 RJ45
Port ausgestattet. Die EX 1321 ermöglicht Ihnen auf einfachste Weise Ihren Desktop -
PC oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Endgerät
anzuschließen. 1321 Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Die EX-
gewährleistet eine sichere Datenübertragung und exzellente Performance von bis zu
5Gbit pro Sekunde auf der USB Schnittstelle! Der RJ45 Anschluss wird durch einen
ASIX Chipset unterstützt. Er unterstützt den Bus Powered Modus. Es ist nicht möglich
die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System
(BIOS) und beim installieren des Betriebssystems vorgenommen werden. automatisch
Im Lieferumfang ist ein DIN-RAIL Kit für die Installation auf einer Trägerschiene enthalten.
Das DIN RAIL Kit wird mit vier Schrauben auf der Rückseite der EX- -1321 festgeschraubt.
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Kompatibilität: USB 1.1, 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000
Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Mac OS X 10.6-10.10/ Linux
Anschlüsse: 1x USB 3.1 (Gen1) B- Buchse, 1x RJ45 Gigabit Ethernet Anschluss
Lieferumfang: EX-1321, Treiber CD, Anleitung, USB Kabel, DIN- RAIL Kit
Zertifikate: / FCC / RoHS / WEEE DE97424562 / WHQL
ANSCHLÜSSE
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
USB 3.1 B-Buchse zum
Anschluss an den PC
Betriebs LED
RJ45 Anschluss
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA 5 - BI_DC 8 BI_DD- -
3 BI_DB+ 6 BI_DB -
Anleitung
Vers. 1.0 / 24.09.15
EX-1321
HARDWARE INSTALLATION
Because there are large differences between PC’s, we can give you only a general
installation guide for the EX-1321. Please refer your computer s reference manual ’
whenever in doubt.
1. 1321. Connect the USB cable to the USB B-Port at the EX-
2. Now connect the other end from the USB cable (A-Plug) to the A Port at your PC.-
3. Now you can connect a network cable at the EX-1321.
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ 10
After the hardware installation Windows will recognize the device automatically and
install the drivers. If the driver shoul not be installed automatically, please insert the
Driver CD into your CD Rom drive- (e.g. Drive D:) and open the folder for your operating
system which is in the folder (see picture).„ “AX88179
Now start the „ “ setup file which is in the „AX88179“ folder. Follow the installation in-
structions and complete the installation.
CHECK INSTALLED DRIVER
Open the >Device manager< Ethernet Adapter. Now you should see at „ “ the following
new entry:
If you see this or a similar information the device is installed correctly.
USB 3.1 B Port:-
Attention!
Never plug in with
force or in wrong
direction.
CONNECTORS DRIVER INSTALLATION
Mac OS X 10.6 10.10-
After the hardware installation Windows will recognize the device automatically and
install the drivers. If the driver shoul not be installed automatically, please insert the
Driver CD into your CD Rom drive- (e.g. Drive D:) and open the folder „MacOS10.6-
10.10“ which is in the folder „ “AX88179 (see picture).
In the folder containing the drivers, as well as detailed installation instructions for your
Mac system.
Linux 3.x2.6.x
After the hardware installation Windows will recognize the device automatically and
install the drivers. If the driver shoul not be installed automatically, please insert the
Driver CD into your CD Rom drive- (e.g. Drive D:) and open the folder
„Linux_kernel_3.x2.6.x“ which is in the folder „AX88179“ (see picture).
In the folder containing the drivers for your Linux system.
2 3 4
The EX-1321 provides 1 USB 3.1 (Gen1) B-Port for connect to PC and 1 RJ45 port. The
EX-1321 gives you an easy way to integrate your desktop PC or notebook into a
10/100/1000Mbps network or to connect a device. It supports all USB connections from
1.1 to 3.1. It provides a secure and very high data transfer on the USB 3.1 (Gen1)
interface. It uses data transfer rates up to 5Gbit/s! The RJ45 port is supported by an
ASIX chipset. The EX 1321 support the Bus Powered mode. It is not possible to change -
the address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system. The DIN RAIL kit is included in the extent of delivery for -
installation in a Rack.19”
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
DESCRIPTION & TECHNICAL INFORMATION
Compatibility: USB 1.1, 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000
Operating System: Windows XP/ Vista/ 7/ 8.x/ 10/ Mac OS X 10.6-10.10/ Linux
Connectors: 1x USB 3.1 (Gen1) B-Port, 1x RJ45 Gigabit Ethernet Port
Extent of delivery: EX-1321, Driver CD, Manual, USB Cable, DIN-RAIL Kit
Certificates: / FCC / RoHS / WEEE DE97424562 / WHQL
CONNECTORS
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA 5 BI_DC 8 - - BI_DD-
3 BI_DB+ 6 BI_DB -
LAYOUT
USB 3.1 B Port-
for the PC
Power LED
RJ45 Port
Manual
Vers. 1.0 / 24.09.15
EX-1321
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede
zwischen PC s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX‘-
1321 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B Buchse des EX- -1321.
2. Verbinden Sie nun das andere Ende (A Stecker) des mitgelieferten USB Kabels mit -
der A-Buchse an Ihrem PC.
3. 1321 anschließen. Nun können Sie ein Netzwerkkabel an die EX-
TREIBER INSTALLATION
USB 3.1 B-Port:
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
ANSCHLÜSSE TREIBER INSTALLATION
Mac OS X 10.6 10.10-
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1321
automatisch und installiert diesen! Falls die Treiber nicht automatisch installiert werden
sollten, legen Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein
und öffnen Sie den Ordner „ “ MacOS10.6-10.10 welcher sich in dem Ordner
„ “AX88179 befindet (siehe Abbildung).
In dem Ordner befinden sich die Treiber, sowie eine ausführliche Installationsanweisung
für Ihr Mac System.
Linux 3.x2.6.x
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1321
automatisch und installiert diesen! Falls die Treiber nicht automatisch installiert werden
sollten, legen Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein
und öffnen Sie den Ordner „Linux_kernel_3.x2.6.x“ welcher sich in dem Ordner
„ “AX88179 befindet (siehe Abbildung).
In dem Ordner befinden sich die Treiber für Ihr Linux System.
Windows XP/ Vista/ 7/ 8.x/ 10
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1321
automatisch und installiert diesen! Falls die Treiber nicht automatisch installiert werden
sollten, legen Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein
und öffnen Sie den Ordner mit Ihrem Betriebssystem welches sich in dem Ordner
„ “AX88179 befindet (siehe Abbildung).
Starten Sie nun das darin befindliche „ “setup . Folgen Sie nun den Installationsanwei-
sungen und schließen Sie die Installation ab.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ folgen-
den Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX 1321 richtig installiert.-
