Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für EXSYS EX-1315IS (2 Seiten) in der Kategorie Sonstiges Computerzubehör. Dieser Bedienungsanleitung war für 10 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF

Seite 1/2

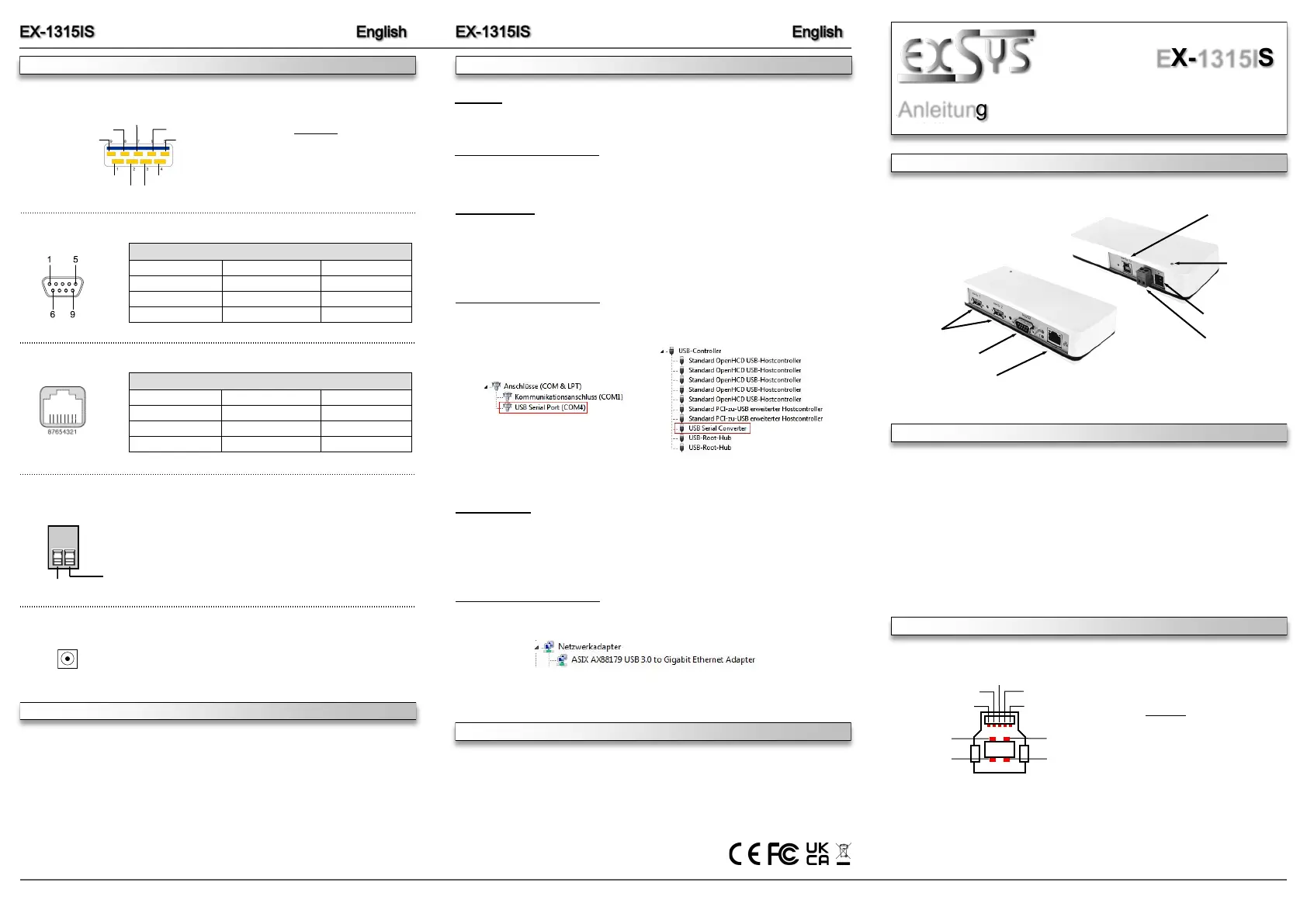

6 5

EX-

-1315IS

1315IS

English

EX-

-1315IS

1315IS

English

USB 3.0 B-Buchse

USB 3.0

Die EX-1315IS ist ein USB 3.0 HUB für bis zu 2 Endgeräte. Die EX-1315IS ist mit 2 USB 3.0

Ports für Endgeräte und 1 USB 3.0 Port für den Anschluss an den PC ausgestattet. Er unter-

stützt alle USB Anschlüsse von 1.1 bis 3.1. Über die externe Stromversorgung per Netzteil

können an jedem Port 900mA zur Verfügung gestellt werden. Die EX-1315IS gewährleistet so

eine sichere Datenübertragung und exzellente Performance von bis zu 5000Mbit pro Sekunde!

Er unterstützt den self powered und bus powered Modus.

Seriell RS-232

Die EX-1315 ist ein Modul zur Umsetzung von USB 3.0 auf eine RS-232 Schnittstelle (2.5KV

Surge Protection und 15KV Optical Isolation) mit FIFO 16C550 Port für den Anschluss von

High Speed Seriellen RS-232 Peripherie Geräten (z.B. Modem, Plotter usw.).

Ethernet LAN

Die EX-1315IS ist mit einem RJ45 Port ausgestattet. Die EX-1315IS ermöglicht Ihnen auf

einfachste Weise Ihren Desktop PC oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk

einzubinden oder ein Endgerät anzuschließen. Die EX-1315IS gewährleistet eine sichere

Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB

Schnittstelle! Der RJ45 Anschluss wird durch einen ASIX Chipset unterstützt.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität: USB 1.1, 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000

Betriebssysteme: WIN 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC

Anschlüsse: 1x USB 3.0 B-Buchse, 2x USB 3.0 A-Buchse, 1x 9 Pin D-SUB Stecker,

1x RJ45 Ethernet Anschluss, 1x T-Block 7-48V, 1x 12V/3A Buchse

Lieferumfang: EX-1315IS, Treiber CD, Anleitung, USB Kabel, Netzteil 12V/3A,

DIN-RAIL Kit

Zertiﬁkate: CE FCC / RoHS / WEEE DE97424562 /

ANSCHLÜSSE

Betriebs LED

Anleitung

Vers. 1.0 / 30.09.15

EX-

-1315IS

1315IS

9 Pin Seriell RS-232 Stecker

RJ45 Anschluss mit Status LED´s

2 x USB 3.0 A-Buchse

12V/3A DC Buchse

Terminal Block +7V~+48V

USB 3.0 B-Buchse:

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

HARDWARE INSTALLATION

Because there are large diﬀerences between PC’s, we can give you only a general installation

guide for the EX-1315IS. Please refer your computers reference manual whenever in doubt.

1. Connect the EX-1315IS USB to the USB A-Port at the your PC.

2. When you are ready you can start your PC and continue with the point Driver Installation.

CONNECTORS

Attention!

Never plug in with

force or in wrong

direction.

USB 3.0 A-Port:

RS-232 Connector:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin D-SUB Connector

RJ45 Connector:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA- 5 BI_DC- 8 BI_DD-

3 BI_DB+ 6 BI_DB-

RJ45 Connector

+7V ~ 24V T-Block:

+7V ~ 24V

GND (Ground)

ATTENTION!!!

Never connect power to GND it will destroy your Hardware!!!

ATTENTION!!!

Use only with included power supply!!!

12 Volt Connector:

DRIVER INSTALLATION

USB 3.0

All OS

After the hardware installation, the OS will recognize the device automatically and install the

drivers.

CHECK INSTALLED DRIVER

Open as sample the >Device manager< Now you should see at . „USB Devices“ the following

new entry: <Generic USB Hub> .

DRIVER INSTALLATION

Serial RS-232

Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx

Windows will recognize a new „ “ and open the hardware assistant. Please FT232R USB UART

choose manual installation and put the driver CD into your CD-ROM drive. Do not start the

automatically search for the driver. Please select the correctly driver in the FTDI folder for your

operating system (see picture).

CHECK INSTALLED DRIVER

Click at <> < then enter and click at . In the windows that Start Run “compmgmt.msc“ >OK<

open select Under you should ﬁnd one more >Device Manager<. ”Ports (COM and LPT)“

new entry and also you will ﬁnd under „USB Serial Port (COM2)“ „Universeller Serieller Bus

Controller“ „USB Serial Converter“ one new . If you see this or similar entries the module is

installed correctly.

CHANGE PORT NUMBER (NOT WIN98 & ME)

If you like to change the port number for example COM3 to COM5, open the >Device Manager<

click at >COM3<, >Settings< and then >Advance<. There you can choose between COM3 up to

COM256.

LINUX

There are drivers available for Linux. The drivers are located in the folder

“D:\USB_to_IO\FTDI\Linux x86_64“ on the driver CD. They are supported by the most ver-

sions of Linux. Because each individual distribution and kernel version of Linux is diﬀerent,

sadly we cant provide a installation instruction. Please refer to the installation manual for stan-

dard I/O ports from your Linux version!

MAC

There are drivers available for MAC. The drivers are located in the folder

“D:\USB_to_IO\FTDI\MAC OSX or Mac_OS_9_8“ on the driver CD. They are supported by

the most versions of MAC OS. Because each individual version of MAC OS is diﬀerent, sadly

we cant provide a installation instruction. Please refer to the installation manual for standard I/O

ports from your MAC OS version!

Ethernet LAN

Windows XP/ Vista/ 7/ 8.x/ 10

After the hardware installation Windows will recognize the device automatically and install the

drivers. If the driver should not be installed automatically, please insert the Driver CD into your

CD-Rom drive (e.g. Drive D:) and open the folder for your operating system which is in the

folder (see picture). „AX88179“

Now start the ﬁle which is in the „AX88179“ folder. Follow the installation instructions „setup“

and complete the installation.

CHECK INSTALLED DRIVER

Open the . Now you should see at >Device manager< „Ethernet Adapter“ the following new

entry:

If you see this or a similar information the device is installed correctly.

2 3 4

EX-

-1315IS

1315IS

Deutsch

EX-

-1315IS

1315IS

Deutsch

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1315IS geben. Bei Unklar-

heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schließen Sie die EX-1315IS an eine USB 3.0 A-Buchse Ihres PC‘s an .

2. Jetzt können Sie Ihren PC starten und mit dem Punkt Treiber Installation fortfahren.

TREIBER INSTALLATION

Seriell RS-232

Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx

Windows erkennt automatisch einen neuen „ “. Legen Sie die Treiber CD in Ihr FT232R USB UART

CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen Sie nicht automatisch nach dem Treiber suchen.

Sondern wählen Sie manuell in folgendem Ordner die Treiber für Ihr Betriebssystem aus (siehe

Abbildung).

ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS

Öﬀnen Sie den . Dort müssten Sie unter >GeräteManager< „Anschlüsse (COM und LPT)“ ein

neuen Eintrag und unter„USB Serial Port (COM2)“ „Universeller Serieller Bus Controller“

den Eintrag sehen. Wenn Sie diese oder ähnliche Einträge sehen, ist „USB Serial Converter“

das USB Modul korrekt installiert.

ÄNDERN DER COM ADRESSE (NICHT UNTER 98 & ME)

Öﬀnen Sie den und klicken Sie z.B. auf >GeräteManager< >COM3< >Anschlusseinstellung<

und . Sie können dann zwischen COM3 und COM256 wählen! >Erweitert<

LINUX

Die Linux Treiber beﬁnden sich im Verzeichnis auf der “D:\USB_to_IO\FTDI\Linux x86_64“

Treiber CD. Sie werden unter den meisten Linux Versionen unterstützt. Da sich die einzelnen

Distributionen und Kernelversionen sehr voneinander unterscheiden, können wir Ihnen leider

keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB

Ports Ihrer Linux Version.

MAC

Die MAC Treiber beﬁnden sich im Verzeichnis “D:\USB_to_IO\FTDI\MAC OSX oder

Mac_OS_9_8“ auf der Treiber CD. Sie werden unter den meisten MAC OS Versionen unter-

stützt. Da sich die einzelnen Versionen voneinander unterscheiden, können wir Ihnen leider

keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB

Ports Ihrer MAC OS Version.

Ethernet LAN

Windows XP/ Vista/ 7/ 8.x/ 10

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1315IS automa-

tisch und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen

Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und öﬀnen Sie den

Ordner mit Ihrem Betriebssystem welches sich in dem Ordner beﬁndet (siehe „AX88179“

Abbildung).

Starten Sie nun das darin beﬁndliche . Folgen Sie nun den Installationsanweisungen „setup“

und schließen Sie die Installation ab.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öﬀnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ folgenden

Eintrag sehen:

Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1315IS richtig installiert.

ANSCHLÜSSE

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.0 A-Buchse:

RS-232 Stecker:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Seriell 9 Pin D-SUB Stecker

RJ45 Anschluss:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA- 5 BI_DC- 8 BI_DD-

3 BI_DB+ 6 BI_DB-

RJ45 Anschluss

+7V ~ 24V T-Block:

+7V ~ 24V

GND (Ground)

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an, da dies Ihre

Hardware zerstören kann!!!

ACHTUNG!!!

Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!

12 Volt Buchse:

TREIBER INSTALLATION

USB 3.0

Alle Betriebssysteme

Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1315IS automa-

tisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öﬀnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte“ folgenden Eintrag

sehen: . <Generic USB Hub>

USB 3.0 B-Port

USB 3.0

The EX-1315IS is a plug & play high-speed USB 3.0 hub for 2 USB devices. The EX-1315IS

provides 2 USB 3.0 ports for USB devices and 1 USB 3.0 port for PC. It uses data transfer rates

up to 5000Mbit/s. It provides a secure and very high data transfer on each single port. Via a

external power supply it is possible to provide a maximum of 900mA on each USB port. He

support bus powered or self powered mode.

Serial RS-232

The EX-1315IS are plug & play high-speed USB 3.0 to Serial module for 1 RS-232 9 pin con-

nector with 2.5KV Surge Protection and 15KV Optical Isolation. The USB to Serial module

design utilizes the Chip-Set FTDI with 16C550 UART.

Ethernet LAN

The EX-1315IS provides 1 RJ45 port. The EX-1315IS gives you an easy way to integrate your

desktop PC or notebook into a 10/100/1000Mbps network or to connect a device. It supports all

USB connections from 1.1 to 3.1. It provides a secure and very high data transfer on the USB

3.0 interface. It uses data transfer rates up to 5Gbit/s! The RJ45 port is supported by an ASIX

chipset.

DESCRIPTION & TECNICAL INFORMATION

LAYOUT

Compatibility: USB 1.1, 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000

Operating system: WIN 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC

Connectors: 1x USB 3.0 B-Port, 2x USB 3.0 A-Port, 1x 9 Pin D-SUB Connector,

1x RJ45 Ethernet Connector, 1x T-Block 7-48V, 1x 12V/3A Connector

Extent of delivery: EX-1315IS, Driver CD, Manual, USB Cable, Power Supply 12V/3A,

DIN-RAIL Kit

Certiﬁcates: CE FCC / RoHS / WEEE DE97424562 /

CONNECTORS

Power LED

Manual

Vers. 1.0 / 30.09.15

EX-

-1315IS

1315IS

9 Pin serial RS-232 connector

RJ45 connector with Status LED´s

2 x USB 3.0 A-Port

12V/3A DC Connector

Terminal Block +7V~+48V

USB 3.0 B-Port:

Attention!

Never plug in with

force or in wrong

direction.

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Sonstiges Computerzubehör
Modell:	EX-1315IS

Brauchst du Hilfe?

Wenn Sie Hilfe mit EXSYS EX-1315IS benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Sonstiges Computerzubehör EXSYS

EXSYS EX-1412 Bedienungsanleitung

30 August 2024

EXSYS EX-1315IS Bedienungsanleitung

30 August 2024

Bedienungsanleitung Sonstiges Computerzubehör

Neueste Bedienungsanleitung für -Kategorien-

Dell WD19DC Bedienungsanleitung

14 Oktober 2024

Sony PCGA-CG10 Bedienungsanleitung

8 Oktober 2024

Origin Storage OSDOCK-MMUSBCA Bedienungsanleitung

3 Oktober 2024

Origin Storage OSDOCK-USBC Bedienungsanleitung

3 Oktober 2024

Origin Storage OSDOCK-USB3 Bedienungsanleitung

3 Oktober 2024

Sony PCGA-PRGR1 Bedienungsanleitung

3 Oktober 2024

Goobay 62106 Bedienungsanleitung

1 Oktober 2024

Goobay 45835 Bedienungsanleitung

1 Oktober 2024

Goobay 66255 Bedienungsanleitung

1 Oktober 2024

Urban Factory TCD01UF Bedienungsanleitung

1 Oktober 2024
