Seite 1/8
1

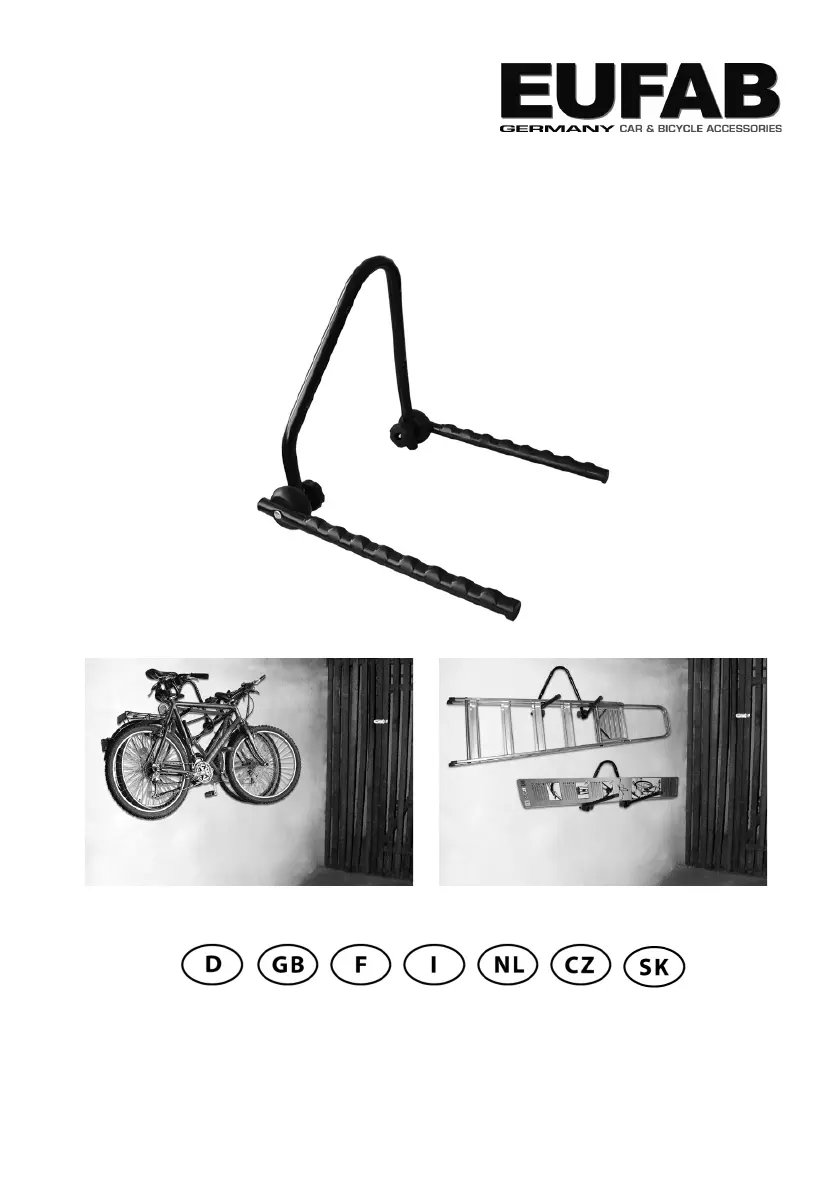

Art. Nr. 16404
Universal-Wandhalter
Vielen Dank, dass Sie sich für ein EUFAB-Produkt entschieden haben.
EAL GmbH, Postfach 144124, D-42310 Wuppertal
2
Montageanleitung
Montieren Sie den Bügel mittels des beigefügten Dübel/Schraube Systems an die ausgesuchte A
Anbringungsfläche. Stecken Sie die Schloss –Schrauben durch die vorgebohrten Löcher in den F
Tragerohren und passen Sie die Gelenkscheiben den Tragerohren an. Von der anderen Seite stecken C
Sie die U – Scheiben auf die Schloss – Schraube und drehen die Gelenkscheiben mit dem Handrad E C
D nun fest zusammen. Überprüfen Sie vor Beladung unbedingt den festen Sitz des Wandhalters.
Maximale Belastung: 45 Kg
Stückliste
Pos.
Anzahl
Bezeichnung
A
1
Bügel mit Endkappen
B
2
Tragerohre mit Höckerprofil und Endkappe
C
2
Zahnrad – Gelenk 2 teilig
D
2
Handrad
E
2
U – Scheiben M6
F
2
Schrauben M6 X 90
G
4
Schrauben für die Wand M6 X 60
H
4
Dübel Nylon 10 X 50
Sicherheitshinweise
Die Befestigungsmittel sind der jeweiligen Wandbeschaffenheit anzupassen, gegebenenfalls ist
fachmännischer Rat einzuholen! Achten Sie beim Setzen der Befestigungsbohrungen auf in der Wand
verlegte Leitungen! Achten Sie darauf, dass die Materialien (z. B. Steinwand, Putz, Holz) der
Anbringungsfläche das zulässige Gesamtgewicht halten können! Das Tragegewicht von 45 Kg darf nicht
überschritten werden! Um Gegenstände, wie z. B. Fahrräder, Surfbretter etc. sicher und gefahrlos
herunter nehmen zu können, sollte der Wandhalter in einer entsprechenden Höhe angebracht werden!
Tragen Sie beim Bohren der Löcher für das Dübel/ Schrauben System eine entsprechende Schutzbrille!
Überprüfen Sie die Vollzähligkeit der Einzelteile mittels der beigefügten Stückliste
Vielen Dank, dass Sie sich für ein EUFAB-Produkt entschieden haben.
Weitere Informationen zur umfangreichen Produkt-Palette aus dem Hause EUFAB erhalten Sie unter:
www.eufab.com.
3
Art. No. 16404
Universal wall holder
Mounting instructions
Mount bracket with the attached wall plug/screw system to the selected mounting surface. Put the A
carriage bolts F through the pilot holes in the axle tubes and fit the hinges to the axle tube. Put the C
washers E from the other side onto the carriage bolt and tighten the hinges with the handwheel . C D
Before loading, it is vital to check if the wand holder is mounted securely.
Maximum loading capacity: 45 kg
Parts list
Pos.
Quantity
Description
A
1
bracket with end caps
B
2
Axle tubes with hump profile and end caps
C
2
Gear wheel – hinge 2 piece
D
2
Hand wheel
E
2
Washers M6
F
2
Screws M6 X 90
G
4
Screws for wall M6 X 60
H
4
Nylon plug 10 X 50
Security advice
The fasteners have to be adapted to the individual surface texture, if necessary consult an expert! Pay
attention of wires in the wall when setting the fixing holes! Take care, that the materials of the
mounting surface (e.g. concrete wall, plaster, wood) are able to carry the maximum allowable loading
capacity! The loading capacity of 45kg must not be exceeded! To take down objects securely, like
bicycles, surfboards, etc. the wall holder have to be mounted in appropriate height!
Wear protective goggles, when drilling holes for the plug/screw system!
Check completeness of the piece parts with the attached parts list.
Thank you for buying an EUFAB-product. For further information of our wide range of EUFAB products
please visit our homepage: www.eufab.com
