Seite 1/211
Gebruikershandleiding
NPD4450-00 NL
Auteursrechten en handelsmerken
Auteursrechten en handelsmerken
Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of openbaar
worden gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, opnamen of op
enige andere manier, zonder voorafgaande schriftelijke toestemming van Seiko Epson Corporation. Seiko Epson
Corporation wijst alle patentaansprakelijkheid af wat betreft het gebruik van de informatie in deze uitgave. Evenmin
kan Seiko Epson Corporation aansprakelijk worden gesteld voor schade voortvloeiende uit het gebruik van de
informatie uit deze uitgave. De hierin beschreven informatie is alleen bedoeld voor gebruik bij dit Epson-product.
Epson is niet verantwoordelijk voor het gebruik van deze informatie bij andere producten.
Seiko Epson Corporation noch zijn filialen kunnen verantwoordelijk worden gesteld door de koper van dit product of
derden voor schade, verlies, kosten of uitgaven die de koper of derden oplopen ten gevolge van al dan niet foutief
gebruik of misbruik van dit product of onbevoegde wijzigingen en herstellingen of (met uitzondering van de V.S.) het
zich niet strikt houden aan de gebruiks- en onderhoudsvoorschriften van Seiko Epson Corporation.
Seiko Epson Corporation noch zijn filialen kunnen verantwoordelijk worden gesteld voor schade of problemen
voortvloeiend uit het gebruik van andere dan originele onderdelen of verbruiksgoederen kenbaar als Original Epson
Products of Epson Approved Products by Seiko Epson Corporation.
Seiko Epson Corporation kan niet verantwoordelijk worden gesteld voor schade voortvloeiende uit
elektromagnetische storingen die plaatsvinden door het gebruik van andere interfacekabels dan kenbaar als Epson
Approved Products by Seiko Epson Corporation.
EPSON
®
is een gedeponeerd handelsmerk en EPSON EXCEED YOUR VISION of EXCEED YOUR VISION is een
handelsmerk van Seiko Epson Corporation.
PRINT Image Matching
™
en het PRINT Image Matching-logo zijn handelsmerken van Seiko Epson Corporation.
Copyright © 2001 Seiko Epson Corporation. Alle rechten voorbehouden.
Intel
®
is een gedeponeerd handelsmerk van Intel Corporation.
PowerPC
®
is een gedeponeerd handelsmerk van International Business Machines Corporation.
De software Epson Scan is deels gebaseerd op het werk van de Independent JPEG Group.
libtiff
Copyright © 1988-1997 Sam Leffler
Copyright © 1991-1997 Silicon Graphics, Inc.
Permission to use, copy, modify, distribute, and sell this software and its documentation for any purpose is
hereby granted without fee, provided that (i) the above copyright notices and this permission notice
appear in all copies of the software and related documentation, and (ii) the names of Sam Leffler and
Silicon Graphics may not be used in any advertising or publicity relating to the software without the
specific, prior written permission of Sam Leffler and Silicon Graphics.
THE SOFTWARE IS PROVIDED "AS-IS" AND WITHOUT WARRANTY OF ANY KIND, EXPRESS,
IMPLIED OR OTHERWISE, INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Auteursrechten en handelsmerken
2
IN NO EVENT SHALL SAM LEFFLER OR SILICON GRAPHICS BE LIABLE FOR ANY SPECIAL,
INCIDENTAL, INDIRECT OR CONSEQUENTIAL DAMAGES OF ANY KIND, OR ANY DAMAGES
WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER OR NOT
ADVISED OF THE POSSIBILITY OF DAMAGE, AND ON ANY THEORY OF LIABILITY, ARISING
OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE.
Microsoft
®
, Windows
®
en Windows Vista
®
zijn gedeponeerde handelsmerken van Microsoft Corporation.
ABBYY
®
en ABBYY FineReader
®
(namen en logo's) zijn gedeponeerde handelsmerken van ABBYY Software House.
Adobe, Adobe Reader, Acrobat en Photoshop zijn handelsmerken van Adobe Systems Incorporated, die in bepaalde
rechtsgebieden gedeponeerd kunnen zijn.
Algemene kennisgeving: andere productnamen vermeld in deze uitgave dienen uitsluitend als identificatie en kunnen
handelsmerken zijn van hun respectievelijke eigenaars. Epson maakt geen enkele aanspraak op enige rechten op deze
handelsmerken.
Copyright © 2011 Seiko Epson Corporation. Alle rechten voorbehouden.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Auteursrechten en handelsmerken
3
Richtlijnen
Informatie vinden
Installatiehandleiding (pa‐
pier)
Biedt u informatie over de instellingen van het product en de installatie van de software.
Belangrijke veiligheids‐
voorschriften (papier)
Biedt u belangrijke veiligheidsvoorschriften.
Gebruikershandleiding
(PDF, deze handleiding)
Biedt u gedetailleerde informatie over de functies van het product, optionele producten,
onderhoud, problemen oplossen en technische specificaties.
Netwerkhandleiding
(HTML)
Biedt netwerkbeheerders informatie over de printerdriver en de netwerkinstellingen.
Beschikbare functies voor uw product
Nagaan wat beschikbaar is voor uw product.
WP-4511/
WP-4515
WP-4521/
WP-4525
WP-4530/
WP-4531/
WP-4535
WP-4540/
WP-4545
Print (Afdrukken) ✓✓✓✓
Kopiëren ✓✓✓✓
Scannen ✓✓✓✓
Fax - ✓✓✓
ADF - ✓✓✓
Ethernet ✓✓✓✓
Wi-Fi - - ✓✓
Illustaties gebruikt in deze handleiding
De illustraties in deze handleiding zijn van een gelijkaardig productmodel. Hoewel ze kunnen verschillen van uw
effectieve apparaat, werken ze op dezelfde manier.
Menunamen gebruikt in deze handleiding
Hoewel de menu's, items voor instellingen of namen van opties weergegeven op het display kunnen verschillen van uw
effectieve apparaat, werken ze op dezelfde manier.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Richtlijnen
4
❏Als u het apparaat in Duitsland gebruikt, moet u rekening houden met het volgende: de installatie van het gebouw
moet beschikken over een stroomonderbreker van 10 of 16 A om het apparaat te beschermen tegen kortsluiting en
stroompieken.
❏Let bij het aansluiten van dit apparaat op een computer of ander apparaat op de juiste richting van de stekkers van
de kabel. Elke stekker kan maar op één manier in het apparaat worden gestoken. Wanneer u een stekker op een
verkeerde manier in het apparaat steekt, kunnen beide apparaten die via de kabel met elkaar verbonden zijn,
beschadigd raken.
❏Als de stekker beschadigd is, moet u het snoer vervangen of de hulp van een erkend elektricien inroepen. Vervang
zekeringen alleen door zekeringen van het juiste type.
Een plaats kiezen voor het apparaat
Houd bij het kiezen van een plaats voor het apparaat rekening met het volgende:
❏Plaats het apparaat op een vlakke, stabiele ondergrond die groter is dan het apparaat zelf. Laat als u het apparaat bij
een muur plaatst minstens 10 cm vrij tussen de achterkant van het apparaat en de muur. Het apparaat werkt niet
goed als het scheef staat.
❏Zorg er bij opslag of transport van het apparaat voor dat het niet gekanteld, verticaal of ondersteboven wordt
gehouden. Anders kan er inkt lekken.
❏Laat achter het apparaat voldoende ruimte vrij voor kabels. Boven het apparaat moet er voldoende ruimte zijn om
het deksel volledig te kunnen openen.
❏Vermijd plaatsen met sterke temperatuurschommelingen of vochtige plaatsen. Houd het apparaat ook uit de
buurt van direct zonlicht, sterk licht of warmtebronnen.
❏Plaats of bewaar het apparaat niet buiten en zorg ervoor dat het apparaat niet wordt blootgesteld aan vuil, stof,
water of hittebronnen. Vermijd plaatsen die onderhevig zijn aan schokken, trillingen, hoge temperaturen of
luchtvochtigheid. Werk niet met natte handen.
❏Zet het apparaat in de buurt van een wandstopcontact waar u de stekker gemakkelijk uit het stopcontact kunt
halen.
Het apparaat gebruiken
Houd bij het gebruik van het apparaat rekening met het volgende:
❏Steek geen voorwerpen door de openingen in het apparaat.
❏Zorg ervoor dat u geen vloeistoffen op het apparaat morst.
❏Steek uw hand niet in het apparaat en raak de cartridges niet aan tijdens het afdrukken.
❏Raak de witte, platte kabel binnen in het apparaat niet aan.
❏Gebruik geen spuitbussen met ontvlambare stoffen in of in de buurt van dit apparaat. Dit kan brand veroorzaken.
❏Verplaats de printkop niet met de hand. Hierdoor kan het apparaat worden beschadigd.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Veiligheidsvoorschriften
7
❏Zet het apparaat altijd uit met de knop P On. Trek de stekker niet uit het stopcontact en sluit de stroom naar het
stopcontact niet af zolang het display niet helemaal uit is.
❏Controleer voordat u het apparaat vervoert of de printkop zich in de uitgangspositie bevindt (uiterst rechts) en of
de cartridges aanwezig zijn.
❏Laat de cartridges zitten. Als u de cartridges verwijdert, kan de printkop indrogen, waardoor afdrukken niet meer
mogelijk is.
❏Pas bij het sluiten van de scannereenheid op dat uw vingers niet klem komen te zitten.
❏Als u het apparaat gedurende langere tijd niet gebruikt, trek dan de stekker uit het stopcontact.
❏Let erop dat u nooit te hard op de glasplaat drukt wanneer u er een origineel op legt.
Het gebruik van het apparaat met een draadloze verbinding
❏Gebruik dit product niet in medische instellingen of in de buurt van medische apparatuur. De radiogolven die
door dit product worden uitgezonden kunnen een negatieve invloed hebben op de werking van elektrische
medische apparatuur.
❏Houd dit product ten minste 22 cm verwijderd van pacemakers. De radiogolven die door dit product worden
uitgezonden kunnen een negatieve invloed hebben op de werking van pacemakers.
❏Gebruik dit product niet in de buurt van automatisch bestuurde inrichtingen zoals automatische deuren of
brandalarmen. De radiogolven die door dit product worden uitgezonden kunnen een negatieve invloed hebben
op de werking van deze apparatuur, en een storing zou tot ongevallen kunnen leiden.
Cartridges hanteren
Houd bij het hanteren van de cartridges rekening met het volgende:
❏Houd cartridges buiten het bereik van kinderen en drink er niet van.
❏Als u inkt op uw huid krijgt, wast u deze eraf met water en zeep. Als u inkt in uw ogen krijgt, moet u uw ogen
onmiddellijk uitspoelen met water.
❏Voor u de nieuwe cartridge in de printer plaatst, moet u deze binnen vijf seconden ongeveer 15 keer heen en weer
schudden in horizontale richting in bewegingen van vijf centimeter.
❏Gebruik de cartridge vóór de datum die op de verpakking wordt vermeld.
❏U krijgt de beste resultaten als u de cartridge verbruikt binnen zes maanden na plaatsing.
❏Probeer de cartridges niet te openen of bij te vullen. Dit kan de printkop beschadigen.
❏Raak de groene chip aan de zijkant van de cartridges niet aan. Dit kan de normale werking schaden.
❏De chip op deze cartridge bevat een aantal gegevens over de cartridge, zoals de status van de cartridge, zodat de
cartridge naar wens kan worden verwijderd en opnieuw in de printer geplaatst.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Veiligheidsvoorschriften
8
❏Als u een cartridge verwijdert voor later gebruik, dient u de inkttoevoer te beschermen tegen vuil en stof. Bewaar
de cartridge in dezelfde omgeving als het apparaat. Een ventieltje in de inkttoevoer maakt een deksel of stop
overbodig, maar u moet wel voorzichtig zijn aangezien de inkt wel vlekken kan geven op voorwerpen die tegen de
cartridge komen. Raak de inkttoevoer of het gebied eromheen niet aan.
Het lcd-scherm
❏Het display kan een paar kleine heldere of donkere puntjes vertonen en is mogelijk niet overal even helder. Dit is
normaal en wil geenszins zeggen dat het display beschadigd is.
❏Maak het display alleen schoon met een droge, zachte doek. Gebruik geen vloeibare of chemische
reinigingsmiddelen.
❏Neem contact op met uw leverancier als het display beschadigd is. Als u vloeistof uit het display op uw handen
krijgt, was ze dan grondig met water en zeep. Als u vloeistof uit het display in uw ogen krijgt, moet u uw ogen
onmiddellijk uitspoelen met water. Raadpleeg onmiddellijk een arts als u ondanks grondig spoelen problemen
krijgt met uw ogen of nog steeds ongemak ondervindt.
Voorzorgsmaatregelen voor het aanraakscherm
Druk op het aanraakscherm met uw vingertop. Druk niet te hard en druk niet met uw nagels.
Gebruik geen scherpe of puntige voorwerpen zoals een balpen, een scherp potlood en dergelijke.
De afdekplaat van het aanraakscherm is gemaakt van glas en kan breken bij hevige schokken. Neem
contact op met de klantenservice van Epson als het glas barst of breekt. Probeer het gebroken glas niet te
verwijderen.
Kopieerbeperking
Voor een verantwoord en legaal gebruik van dit apparaat moet eenieder die ermee werkt rekening houden met de
volgende beperkingen.
Het kopiëren van de volgende zaken is wettelijk verboden:
❏Bankbiljetten, muntstukken en door (lokale) overheden uitgegeven effecten.
❏Ongebruikte postzegels, reeds van een postzegel voorziene briefkaarten en andere officiële, voorgefrankeerde
poststukken.
❏Belastingzegels en effecten volgens de geldende voorschriften.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Veiligheidsvoorschriften
9
Pas op bij het kopiëren van de volgende zaken:
❏Privé-effecten (zoals aandelen, waardepapieren en cheques), concessiebewijzen enzovoort.
❏Paspoorten, rijbewijzen, pasjes, tickets enzovoort.
Opmerking:
Het kopiëren van deze zaken kan wettelijk verboden zijn.
Verantwoord gebruik van auteursrechtelijk beschermd materiaal:
❏Misbruik van het apparaat is mogelijk door auteursrechtelijk beschermd materiaal zomaar te kopiëren. Zorg
ervoor dat u toestemming hebt van de rechthebbende voordat u dergelijk materiaal kopieert.
Uw persoonlijke gegevens beschermen
U kunt namen en telefoonnummers opslaan in het geheugen van dit product, zelfs als het uitgeschakeld is.
Gebruik het volgende menu om het geheugen te wissen als u het apparaat aan iemand anders geeft of als u het
wegruimt.
F Setup > Inst. terughalen > Alle instellingen
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Veiligheidsvoorschriften
10
Inhoudsopgave
Auteursrechten en handelsmerken
Auteursrechten en handelsmerken.............. 2
Richtlijnen
Informatie vinden.......................... 4
Beschikbare functies voor uw product......... 4
Illustaties gebruikt in deze handleiding........ 4
Menunamen gebruikt in deze handleiding. . . . . . 4
Waarschuwingen, Voorzorgsmaatregelen en
Opmerkingen............................. 5
Veiligheidsvoorschriften
Belangrijke veiligheidsvoorschriften............. 6
Het apparaat installeren................... 6
Een plaats kiezen voor het apparaat........... 7
Het apparaat gebruiken.................... 7
Het gebruik van het apparaat met een
draadloze verbinding..................... 8
Cartridges hanteren...................... 8
Het lcd-scherm.......................... 9
Voorzorgsmaatregelen voor het
aanraakscherm.......................... 9
Kopieerbeperking.......................... 9
Uw persoonlijke gegevens beschermen.......... 10
Aan de slag met uw apparaat
Productonderdelen........................ 15
Uitleg over het bedieningspaneel.............. 18
Voor WP-4511/WP-4515/WP-4521/
WP-4525/WP-4530/WP-4531/WP-4535. . . . . . 18
Voor WP-4540/WP-4545. . . . . . . . . . . . . . . . . 20
Energiebesparende functie................... 22
Automatisch opnieuw starten na een
stroomonderbreking....................... 22
Papier gebruiken
Algemene informatie over het gebruiken, laden
en opslaan van afdrukmateriaal............... 23
Selecteren welke lade te gebruiken en de
laadcapaciteiten van de lade................ 23
Papier opslaan......................... 25
Papier laden............................. 25
In de papiercassette...................... 25

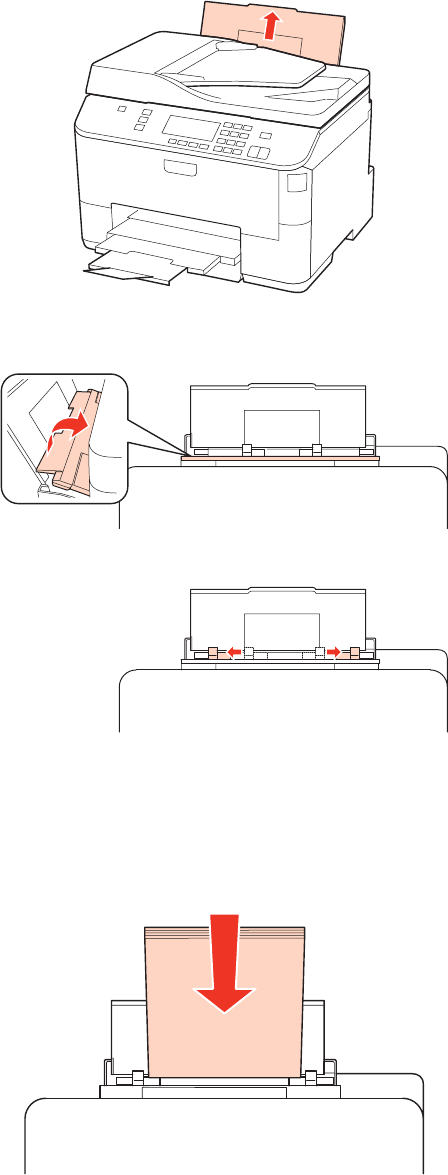

In de achter-MF-lade.................... 29
Enveloppen laden......................... 31
Originelen plaatsen........................ 33
Automatische documententoevoerder (ADF)
.................................... 33
Documentglas.......................... 35
Afdrukken
Software gebruiken........................ 37
Printerdriver en statusmonitor. . ........... 37
Grondbeginselen van het afdrukken............ 39
Het juiste papiertype selecteren ............. 39
Papier of enveloppen laden................ 40
Standaard printerinstellingen voor Windows
.................................... 40
Standaard printerinstellingen voor Mac OS X
10.5 of 10.6............................ 42
Standaard printerinstellingen voor Mac OS X
10.4................................. 43
Afdrukken annuleren...................... 45
Printerknop gebruiken................... 45
Voor Windows......................... 45
Voor Mac OS X........................ 46
Afdrukken met speciale lay-outopties........... 46
2-Sided Printing (Dubbelzijdig afdrukken). . . . . 46
Volledige pagina afdrukken................ 54
Pagina’s per vel afdrukken................. 57
Poster Printing (Posterafdruk) (alleen voor
Windows)............................. 61
Watermark (Watermerk) afdrukken (alleen
voor Windows)......................... 65
De printer delen.......................... 67
Scannen
Proberen te scannen....................... 68
Starten van het scannen................... 68
Mogelijkheden voor aanpassen van
afbeeldingen........................... 71
Normaal scannen......................... 73
Scannen via het bedieningspaneel........... 73
Scannen in Home Mode (Thuismodus)....... 75
Scannen in de Office Mode (Kantoormodus)
.................................... 76
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Inhoudsopgave
11

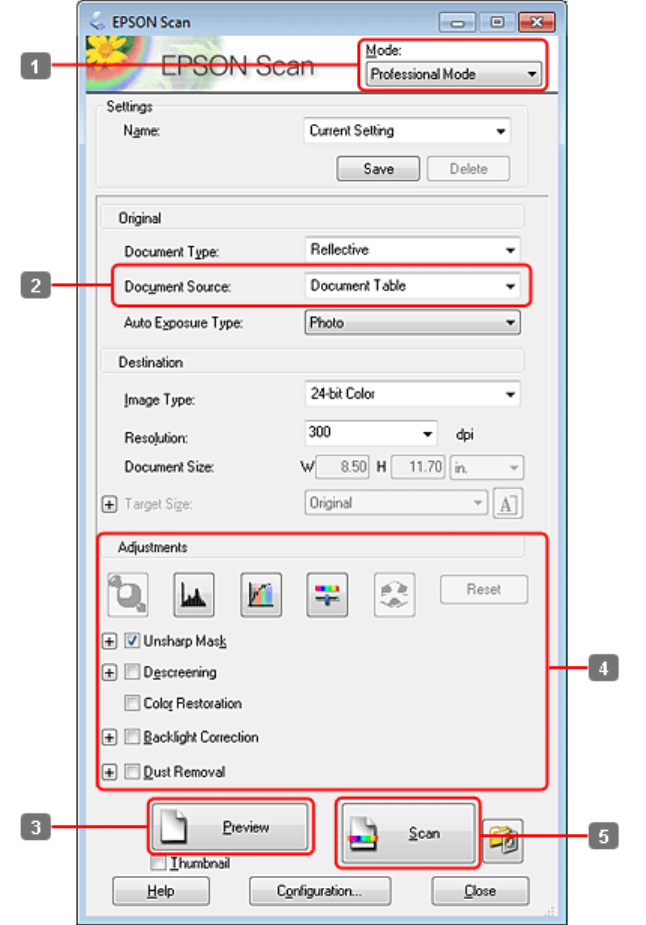

Scannen in Professional Mode (Professionele
Modus).............................. 78
Het scangebied weergeven en aanpassen....... 81
Diverse scantypes......................... 82
Een tijdschrift scannen................... 82
Meerdere documenten als een PDF-bestand
scannen.............................. 84
Een foto scannen........................ 88
Software-informatie....................... 90
Epson Scan Driver starten................. 90
Andere software voor scannen starten........ 91
Kopiëren
Papier selecteren.......................... 93
Documenten kopiëren...................... 93
Normaal kopiëren....................... 93
Dubbelzijdig kopiëren.................... 94
Gesorteerd kopiëren..................... 95
Lay-out kopiëren........................ 96
Menulijst kopieermodus.................... 97
Faxen
Introductie FAX Utility..................... 98
Verbinden met een telefoonlijn............... 98
Gebruik de telefoonlijn alleen om te faxen..... 98
Lijn delen met telefoontoestel.............. 99
De faxverbinding controleren............. 101
Faxfuncties instellen...................... 102
Snelkiezen instellen..................... 102
Invoeren voor groepskiezen instellen........ 103
Informatie voor de kopregel maken......... 104
Instelling faxuitvoer wijzigen naar afdrukken
................................... 105
Papierbron selecteren om de fax af te drukken
................................... 106
Faxen verzenden......................... 106
Basisprincipes om faxen te verzenden........ 106
Faxen verzenden via snelkiezen/groepskiezen
................................... 107
Groepsfaxen verzenden.................. 108
Een fax verzenden op een specifiek tijdstip. . . . 110
Een fax verzenden vanaf een verbonden
telefoon............................. 111
Faxen ontvangen......................... 111
Faxen automatisch ontvangen............. 111
Faxen manueel ontvangen................ 112
Een fax ontvangen via polling............. 113
Rapporten afdrukken..................... 114
Menulijst faxmodus....................... 115
Het bedieningspaneel gebruiken
Een modus selecteren..................... 116
Instelmodus............................ 116
Instellingen vergrendelen................. 116
Uitschakeltimer........................ 117
Geplaatst papierformaat................. 117
Bericht papierformaat................... 117
Statusvel afdrukken..................... 118
Menulijst instelmodus................... 118
Kopieermodus.......................... 121
Menulijst kopieermodus................. 121
Scanmodus............................. 122
Menulijst scanmodus.................... 122
Faxmodus.............................. 123
Menulijst faxmodus..................... 123
Foutboodschappen....................... 124
Optie installeren
Papiercassette voor 250 vellen............... 126
De papiercassette installeren.............. 126
De papiercassette verwijderen............. 127
Verbruiksgoederen vervangen
Cartridges.............................. 128
De cartridgestatus controleren............. 128
Voorzorgsmaatregelen voor het vervangen
van cartridges......................... 131
Een cartridge vervangen................. 132
Onderhoudsdoos........................ 133
De status van de onderhoudsdoos controleren
................................... 133
Voorzorgsmaatregelen voor gebruik......... 134
Een onderhoudsdoos vervangen............ 134
Uw printer en software onderhouden
De spuitkanaaltjes in de printkop controleren. . . . 136
Het hulpprogramma Nozzle Check
(Spuitkanaaltjes controleren) gebruiken in
Windows............................ 136
Het hulpprogramma Nozzle Check
(Spuitkanaaltjes controleren) gebruiken in
Mac OS X............................ 136
Het controlepaneel gebruiken............. 137
De printkop reinigen...................... 138
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Inhoudsopgave
12
Nog steeds problemen na het uitvoeren van alle
oplossingen............................. 181
Probleemoplossing voor kopiëren
U ziet strepen (lichte lijnen) in uw afdrukken of
kopiën................................ 182
Uw afdruk is vaag of vertoont vegen........... 182
Uw afdruk is vaag of er ontbreken gedeelten. . . . . 183
Uw afdruk is korrelig...................... 183
U ziet onjuiste of ontbrekende kleuren......... 183
Het beeldformaat of de positie is onjuist. . . . . . . . 183
Probleemoplossing voor faxen
Kan geen fax verzenden.................... 184
Kan geen fax ontvangen.................... 184
Kwaliteitsproblemen (verzenden)............. 184
Kwaliteitsproblemen (ontvangen)............ 185
Antwoordapparaat kan geen telefoongesprekken
beantwoorden........................... 185
Onjuiste tijd............................ 185
Productinformatie
Inkt en papier........................... 186
Cartridges............................ 186
Onderhoudsdoos...................... 187
Papier............................... 187
Optie................................. 188
Papiercassette voor 250 vellen/PXBACU1. . . . . 188
Systeemvereisten......................... 188
Windows............................ 188
Macintosh............................ 189
Technische specificaties.................... 189
Printerspecificaties..................... 189
Scannerspecificaties..................... 192
Specificaties automatische documenttoevoer
(ADF)............................... 192
Fax: specificaties....................... 192
Netwerkinterface: specificaties............. 193
Mechanische specificaties................ 193
Elektrische specificaties.................. 194
Omgevingsspecificaties.................. 196
Normen en goedkeuringen............... 196
Interface............................. 198
Extern USB-apparaat.................... 198
Hulp vragen
Technische ondersteuning (website)........... 200
Contact opnemen met de klantenservice van
Epson................................. 200
Voordat u contact opneemt met Epson. . . . . . . 200
Hulp voor gebruikers in Europa............ 201
Hulp voor gebruikers in Taiwan............ 201
Hulp voor gebruikers in Australië.......... 202
Hulp voor gebruikers in Singapore.......... 202
Hulp voor gebruikers in Thailand.......... 203
Hulp voor gebruikers in Vietnam........... 203
Hulp voor gebruikers in Indonesië.......... 203
Hulp voor gebruikers in Hong Kong........ 205
Hulp voor gebruikers in Maleisië........... 205
Hulp voor gebruikers in India............. 206
Hulp voor gebruikers in de Filippijnen. . . . . . . 207
Index
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Inhoudsopgave
14
Aan de slag met uw apparaat
Productonderdelen
Opmerking:
De illustraties in dit gedeelte zijn van een gelijkaardig productmodel. Hoewel ze kunnen verschillen van uw effectieve
apparaat, werken ze op dezelfde manier.
a. Deksel van de ADF *
b. Automatische documenttoevoer (ADF) *
c. Zijgeleider *
d. Papierlade van de ADF (plaats hierop uw originelen voor het kopiëren) *
e. Uitvoerlade van de ADF (uw originelen worden na het kopiëren op deze lade geplaatst) *
f. Papiercassette 1
g. Papiercassette 2 (optie)
* Deze onderdelen zijn alleen verkrijgbaar voor het model met fax.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
15
a. Zijgeleiders
b. Stop
c. Verlengstuk uitvoerlade
d. Uitvoerlade
e. Zijgeleiders
f. Achter-MF-lade
g. Toevoergeleider
a. Deksel
b. Documentglas
c. Bedieningspaneel
d. USB-verbinding voor extern opslagapparaat
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
16
a. Cartridgeopeningen
b. Deksel voorzijde
c. Printkop
a. LINE-poort *
b. EXT.-poort *
c. Externe USB-poort
d. LAN-poort
e. Onderhoudsdoos
f. Achterkant
g. Netaansluiting
* Deze onderdelen zijn alleen verkrijgbaar voor het model met fax.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
17
Knoppen Functie
jyAfdrukken/kopiëren/scannen/faxen stoppen.
kGeeft de snelkieslijst/groepskieslijst in de faxmodus weer.*1
lGeeft het laatst gekozen nummer weer. Wanneer u nummers in de faxmodus
invoert, kunt u hiermee een pauzesymbool (-) invoeren dat als een korte pauze
dient wanneer het nummer wordt gevormd.*1
mFNaar de instelmodus gaan.
nGeeft Help weer, om uw problemen op te lossen.
oxGeeft gedetailleerde instellingen voor elke modus weer.
pyAnnuleren/terugkeren naar het vorige menu.
qxKopiëren/scannen/faxen in zwart-wit starten.*2
rxKopiëren/scannen/faxen in kleur starten.*2
*1 Deze knoppen en hun functies zijn alleen beschikbaar bij modellen met faxfunctie.
*2 De faxfuncties zijn alleen beschikbaar bij modellen met faxfunctie.
Lampjes
Lampjes Functie
PBrandt wanneer het product aan staat.
Knippert wanneer het apparaat gegevens ontvangt, afdrukt/kopieert/scant/faxt,
wanneer een cartridge wordt vervangen, inkt wordt geladen of wanneer de
printkop wordt gereinigd.
Brandt wanneer de fax in de modus automatisch beantwoorden staat.
Fout Brandt wanneer een fout is opgetreden.
Zie de Netwerkhandleiding voor details. Wi-Fi is alleen beschikbaar voor modellen
met Wi-Fi.
Het lcd-scherm
a
b
c
d
f
e
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
19
Functie
aDruk op u of d om het menu-item te selecteren. Het gemarkeerde gedeelte gaat omhoog of omlaag.
b Geeft de beschikbare knoppen en functies weer.
cDruk op l of r om de densiteit in te stellen.
dDruk op u of d om het aantal exemplaren in te stellen.
e Het ADF-pictogram wordt weergegeven wanneer een document wordt geladen in de automatische
documententoevoerder (ADF).
fEen virtueel toetsenbord om tekst in te voeren. Gebruik de knoppen u, d, l, r om een teken of knop op het
toetsenbord te selecteren en druk op OK om de letter in te voeren of de geselecteerde knop te gebruiken.
Met de toetsenbordknoppen kunnen de volgende handelingen worden uitgevoerd.
(backspace) verwijdert het teken links van de cursor.
verplaatst de cursor naar links of naar rechts in de tekst.
voert een spatie in.
Wanneer u klaar bent, selecteert u Klaar en drukt u op OK.
Voor WP-4540/WP-4545
abcdefgh
j
i
klm no
Knoppen, display en lampjes
Knop en display
Knoppen Functie
aPPrinter aan- of uitzetten.
bKNaar faxmodus gaan.
cNaar scanmodus gaan.
drNaar kopieermodus gaan.
e - Display waarop menu's worden weergegeven.
fFNaar de instelmodus gaan.
gxGeeft gedetailleerde instellingen voor elke modus weer.
h 0 - 9, *, # Hiermee voert u de datum/tijd of het aantal exemplaren en de faxnummers in.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
20
Knoppen Functie
iyAfdrukken/kopiëren/scannen/faxen stoppen.
jSchakelt de modus automatisch beantwoorden in of uit.
kl, rGeeft de volgende of vorige menu's weer.
lyAnnuleren/terugkeren naar het vorige menu.
m OK Activeert de instelling die u geselecteerd hebt.
nxKopiëren/scannen/faxen in zwart-wit starten.
oxKopiëren/scannen/faxen in kleur starten.
Lampjes
Lampjes Functie
PBrandt wanneer het product aan staat.
Knippert wanneer het apparaat gegevens ontvangt, afdrukt/kopieert/scant/faxt,
wanneer een cartridge wordt vervangen, inkt wordt geladen of wanneer de
printkop wordt gereinigd.
Brandt wanneer de fax in de modus automatisch beantwoorden staat.
Fout Brandt wanneer een fout is opgetreden.
Zie de Netwerkhandleiding voor details. Wi-Fi is alleen beschikbaar voor modellen
met Wi-Fi.
Het lcd-scherm
a
b
c
Functie
aDruk op l of r aan de rechterkant van het display om het volgende of vorige scherm weer te geven.
bDruk op y Annul. om het afdrukken/kopiëren/scannen/faxen stop te zetten.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
21
Functie
cHet pictogram ADF wordt weergegeven wanneer een document wordt geladen in de automatische
documententoevoerder.
Energiebesparende functie
Na 13 minuten zonder activiteit wordt het scherm zwart om energie te besparen.
Als u op een knop drukt, keert het scherm terug naar de vorige weergave.
Automatisch opnieuw starten na een
stroomonderbreking
Bij een stroomonderbreking terwijl het apparaat zich in de standbymodus voor faxen of afdrukken bevindt, wordt het
automatisch opnieuw gestart en piept het vervolgens.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Aan de slag met uw apparaat
22
Papier gebruiken
Algemene informatie over het gebruiken, laden en
opslaan van afdrukmateriaal
De meeste soorten gewoon papier zijn geschikt voor deze printer. Gecoat papier geeft echter het beste resultaat, omdat
dit type papier minder inkt absorbeert.
Epson levert afdrukmateriaal dat speciaal bedoeld is voor de inkt die in Epson-inkjetprinters wordt gebruikt. Dergelijk
papier wordt aanbevolen voor een hoogwaardig resultaat.
Zie “Inkt en papier” op pagina 186 voor meer details over speciaal afdrukmateriaal van Epson.
Lees voordat u het speciale afdrukmateriaal van Epson in de printer laadt, de instructies op de verpakking. Houd
bovendien rekening met de volgende punten.
Opmerking:
❏Plaats het afdrukmateriaal met de afdrukzijde naar beneden in de papiercassette. De afdrukzijde is meestal witter of
glanzender dan de achterkant van het papier. Zie de instructies bij het papier voor meer informatie. Bij sommige
afdrukmaterialen is er een hoekje afgesneden om de juiste laadrichting aan te geven.
❏Als het papier gekruld is, strijk het dan in tegenovergestelde richting glad voordat u het in de printer laadt. Als u afdrukt
op gekruld papier kunnen er vegen ontstaan op de afdruk.
Selecteren welke lade te gebruiken en de laadcapaciteiten van de
lade
Zie de volgende tabel om de papierlade te selecteren en de laadcapaciteiten van elke papierlade naargelang het soort en
formaat van het afdrukmateriaal dat u gebruikt.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
23
Afdrukmateriaal Formaat Laadcapaciteit
(vellen) voor
papiercassette
1
Laadcapaciteit
(vellen) voor
papiercassette
2
Laadcapaciteit
(vellen) voor
achter-MF-la‐
de
Gewoon papier *
1
Letter
A4
B5
250 250 80 *
5
Legal 250 250 1 *
6
A5 250 - 80 *
5
A6 - - 80 *
5
Gebruikergedefinieerd for‐
maat
--1 *
6
Dik papier *
2
Letter
A4
--10 *
7
Envelope (Enveloppe) Nr. 10-envelop *
3
DL-envelop *
3
C6-envelop *
3
--10
C4-envelop *
4
--1
Epson Bright White Ink Jet Paper
(Inkjetpapier helderwit)
A4 200 200 50 *
8
Epson Matte Paper - Heavyweight
(Mat papier zwaar)
A4 --20
Epson Photo Quality Ink Jet Paper
(Inkjetpapier fotokwaliteit)
A4 --80
Epson Premium Glossy Photo Pa‐
per (Fotopapier glanzend Premi‐
um)
A4
10 ×15 cm (4×6 inch)
13 ×18 cm (5×7 inch)
16:9-formaat (102∞ 181 mm)
--20
Epson Premium Semigloss Photo
Paper (Fotopapier halfglanzend
Premium)
A4
10 ×15 cm (4×6 inch)
--20
Epson Photo Paper (Fotopapier) A4 - - 1
10 ×15 cm (4×6 inch)
13 ×18 cm (5×7 inch)
--20
Epson Ultra Glossy Photo Paper
(Fotopapier ultraglanzend)
A4
10 ×15 cm (4×6 inch)
13 ×18 cm (5×7 inch)
--20
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
24
Afdrukmateriaal Formaat Laadcapaciteit
(vellen) voor
papiercassette
1
Laadcapaciteit
(vellen) voor
papiercassette
2
Laadcapaciteit
(vellen) voor
achter-MF-la‐
de
Epson Glossy Photo Paper (Foto‐
papier glanzend)
A4
13 ×18 cm (5×7 inch)
10 ×15 cm (4×6 inch)
--20
*1 Papier met een gewicht van 64 g/m² (17 lb) tot 90 g/m² (24 lb).
*2 Papier met een gewicht van 91 g/m² (24 lb) tot 256 g/m² (68 lb).
*3 Papier met een gewicht van 75 g/m² (20 lb) tot 90 g/m² (24 lb).
*4 Papier met een gewicht van 80 g/m² (21 lb) tot 100 g/m² (26 lb).
*5 De laadcapaciteit voor handmatig dubbelzijdig afdrukken is 30 vellen.
*6 De laadcapaciteit voor handmatig dubbelzijdig afdrukken is 1 vel.
*7 De laadcapaciteit voor handmatig dubbelzijdig afdrukken is 5 vellen.
*8 De laadcapaciteit voor handmatig dubbelzijdig afdrukken is 20 vellen.
Opmerking:
De beschikbaarheid van papier kan van land tot land verschillen.
Papier opslaan
Plaats ongebruikt papier meteen na het afdrukken terug in de verpakking. Wanneer u speciaal afdrukmateriaal
gebruikt, raadt Epson aan de afdrukken in een hersluitbare plastic zak te bewaren. Stel ongebruikt papier en afdrukken
niet bloot aan hoge temperaturen, een vochtige omgeving of direct zonlicht.
Papier laden
In de papiercassette
Volg de onderstaande instructies om papier in het apparaat te laden:
Opmerking:
De illustraties in dit gedeelte zijn van een gelijkaardig productmodel. Hoewel ze kunnen verschillen van uw effectieve
apparaat, werken ze op dezelfde manier.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
25
A
Trek de papiercassette naar buiten.
Opmerking:
Als de uitvoerlade is uitgeworpen, moet u die eerst sluiten voordat u de papiercassette naar buiten trekt.
B
Schuif de zijgeleiders naar de zijkanten van de papiercassette.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
26
Opmerking:
Maak bij gebruik van Legal-papier de papiercassette langer (zie illustratie).
C
Stel de zijgeleider in op het papierformaat dat u wilt gebruiken.
D
Plaats papier met de afdrukzijde naar beneden tegen de zijgeleider en controleer of het papier niet uitsteekt
achter aan de cassette.
Opmerking:
❏Waaier het papier los en maak een rechte stapel voordat u het papier in de lade plaatst.
❏Let er bij gewoon papier op dat het niet boven de streep net onder de pijl d aan de binnenzijde van de zijgeleider
komt. Zorg er bij speciaal afdrukmateriaal van Epson voor dat het aantal vellen niet meer bedraagt dan het
maximum dat voor het betreffende afdrukmateriaal is opgegeven.
& “Selecteren welke lade te gebruiken en de laadcapaciteiten van de lade” op pagina 23
❏Gebruik geen papier met gaten.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
27
Opmerking:
❏Nadat het papier is geladen, stelt u het papierformaat voor elke papierbron in. Op basis van de instelling wordt het
papier ingevoerd vanaf de geschikte papierbron. Druk op Setup om het papierformaat in te stellen. Selecteer vervolgens
Printer inst. en Geplaatst papierformaat.
& “Geplaatst papierformaat” op pagina 117
❏U kunt het papierformaat ook instellen met het hulpprogramma op het scherm.
& “Paper Size Loaded (Geplaatst papierformaat) instellen” op pagina 144
❏Voor modellen met faxmogelijkheid kunt u via Af te drukken papierbron selecteren welke papierbron(nen) papier
moet(en) invoeren.
& “Papierbron selecteren om de fax af te drukken” op pagina 106
❏Als u Legal-papier gebruikt, zet u de stop omlaag (*).
❏Zorg ervoor dat aan de voorkant van het product voldoende ruimte is voor het papier dat uit het apparaat komt.
❏Verwijder de papiercassette niet of plaats deze niet terug als het apparaat bezig is.
In de achter-MF-lade
Volg de onderstaande instructies om papier in het apparaat te laden:
Opmerking:
De illustraties in dit gedeelte zijn van een gelijkaardig productmodel. Hoewel ze kunnen verschillen van uw effectieve
apparaat, werken ze op dezelfde manier.
A
Schuif de uitvoerlade uit en zet de stop omhoog.
Opmerking:
Als u Legal-papier gebruikt, zet u de stop omlaag (*).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
29
B
Trek de achter-MF-lade omhoog.
C
Terwijl u de toevoergeleider naar voren houdt, knijpt en schuift u de zijgeleider.
D
Waaier een stapel papier los en tik ermee op een vlakke ondergrond om de zijkanten mooi recht te maken.
E
Laad het papier met de afdrukzijde naar boven, in het midden van de achter-MF-lade. De afdrukzijde is meestal
witter of glanzender dan de andere zijde.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
30
F
Schuif de zijgeleiders tegen de zijkanten van het papier, maar niet te strak.
Opmerking:
❏Nadat het papier is geladen, stelt u het papierformaat voor elke papierbron in. Op basis van de instelling wordt
het papier ingevoerd vanaf de geschikte papierbron. Druk op Setup om het papierformaat in te stellen. Selecteer
vervolgens Printer inst. en Geplaatst papierformaat.
& “Geplaatst papierformaat” op pagina 117
❏U kunt het papierformaat ook instellen met het hulpprogramma op het scherm.
& “Paper Size Loaded (Geplaatst papierformaat) instellen” op pagina 144
❏Voor modellen met faxmogelijkheid kunt u via Af te drukken papierbron selecteren welke papierbron(nen)
papier moet(en) invoeren.
& “Papierbron selecteren om de fax af te drukken” op pagina 106
❏Let er bij gewoon papier op dat het niet boven de streep net onder de pijl d aan de binnenzijde van de zijgeleider
komt. Zorg er bij speciaal afdrukmateriaal van Epson voor dat het aantal vellen niet meer bedraagt dan het
maximum dat voor het betreffende afdrukmateriaal is opgegeven.
& “Selecteren welke lade te gebruiken en de laadcapaciteiten van de lade” op pagina 23
❏Er kan maximaal 1 vel Legal-papier tegelijk worden geladen.
Enveloppen laden
Volg de onderstaande instructies om enveloppen in het apparaat te laden:
Opmerking:
De illustraties in dit gedeelte zijn van een gelijkaardig productmodel. Hoewel ze kunnen verschillen van uw effectieve
apparaat, werken ze op dezelfde manier.
A
Schuif de uitvoerlade uit en zet de stop omhoog.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
31
B
Trek de achter-MF-lade omhoog.
C
Terwijl u de toevoergeleider naar voren houdt, knijpt en verschuift u de zijgeleider.
D
Plaats enveloppen met de korte zijde eerst en de klep naar beneden, in het midden van de achter-MF-lade.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
32
Wanneer u een dubbelzijdig document scant met de ADF, kan Legal-papier niet worden gebruikt.
c
Let op:
Vermijd de volgende documenten te gebruiken om te vermijden dat het papier vastloopt. Gebruik het documentglas
voor deze types.
❏Documenten die worden samengehouden met papierklemmen, nietjes enz.
❏Documenten waar plakband of papier aan kleeft.
❏Foto's, OHP's of papier voor thermische overdracht.
❏Papier dat gescheurd of gekreukt is of waar gaten in zitten.
A
Tik de originelen op een vlakke ondergrond om de randen mooi gelijk te maken.
B
Verschuif de zijgeleider in de automatische documententoevoerder.
C
Plaats de originelen in de automatische documententoevoerder met de bedrukte zijde naar boven en de korte
zijde eerst.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
34
D
Verschuif de zijgeleider tot deze op gelijke hoogte met de originelen komt.
Opmerking:
❏Voor de lay-out Kop. 2-op-1 plaatst u het origineel zoals afgebeeld.
❏Wanneer u de kopieerfunctie met de automatische documententoevoerder (ADF) gebruikt, worden de
afdrukinstellingen vastgelegd op Zoom - Ware grootte, Papiersoort - Gewoon pap. en Papierformaat - A4. Als u een
origineel groter dan A4-formaat kopieert, wordt de afdruk bijgesneden.
Documentglas
A
Open het deksel en plaats uw origineel op het documentglas met de afdrukzijde naar beneden.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
35
B
Schuif het origineel in de hoek.
Opmerking:
Zie de volgende gedeelten als er problemen optreden met het scangebied of de scanrichting wanneer u EPSON Scan
gebruikt.
& “De randen van het origineel worden niet gescand” op pagina 180
& “Meerdere documenten worden als een enkel bestand gescand” op pagina 181
C
Sluit de klep zachtjes.
Opmerking:
Als er een document in de automatische documententoevoerder (ADF) en op het documentglas ligt, wordt prioriteit gegeven
aan het document in de automatische documententoevoerder (ADF).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Papier gebruiken
36
Afdrukken
Software gebruiken
Printerdriver en statusmonitor
In de printerdriver kunt u een groot aantal opties instellen om de beste afdrukresultaten te krijgen. Met de
statusmonitor en de printerhulpprogramma's kunt u de printer controleren en ervoor zorgen dat het apparaat
optimaal blijft werken.
Opmerking voor Windows-gebruikers:
❏De printerdriver gaat op de website van Epson op zoek naar de nieuwste versie van de printerdriver, waarna eventuele
updates automatisch worden geïnstalleerd. Klik op de knop Driver Update (Driverupdate) in het venster
Maintenance (Hulpprogramma's) van de printerdriver en volg verder de instructies op het scherm. Als deze knop niet
wordt weergegeven in het venster Maintenance (Hulpprogramma's), wijst u naar All Programs (Alle programma's)
of Programs (Programma's) in het menu Start van Windows en kijkt u in de map Epson.
❏Als u de taal van de driver wilt wijzigen, gaat u naar het venster Maintenance (Hulpprogramma's) van de
printerdriver en selecteert u de gewenste taal in de keuzelijst Language (Taal). Of deze functie aanwezig is, verschilt per
land.
De printerdriver voor Windows openen
U kunt de printerdriver openen vanuit de meeste Windows-toepassingen, vanuit het menu Start van Windows of
vanuit de taskbar (taakbalk).
Als u instellingen wilt opgeven die alleen van toepassing moeten zijn op de toepassing waarmee u aan het werk bent,
opent u de printerdriver vanuit de toepassing in kwestie.
Als u instellingen wilt opgeven die door alle Windows-toepassingen moeten worden gebruikt, opent u de
printerdriver vanuit het menu Start of vanuit de taskbar (taakbalk).
Raadpleeg de hierna genoemde gedeelten voor meer informatie over het openen van de printerdriver.
Opmerking:
Schermafbeeldingen van vensters van de printerdriver in deze Gebruikershandleiding zijn afkomstig uit Windows 7.
Vanuit Windows-toepassingen
A
Klik op Print (Afdrukken) of Print Setup (Afdrukinstelling) in het menu File (Bestand).
B
Klik in het venster dat verschijnt op Printer, Setup (Instellen), Options (Opties), Preferences (Voorkeuren)
of Properties (Eigenschappen). (Het is mogelijk dat u op een combinatie van deze knoppen moet klikken,
afhankelijk van de toepassing die u gebruikt.)
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
37
Vanuit het menu Start
❏Windows 7:
Klik op de knop Start en selecteer Devices and Printers (Apparaten en printers). Klik vervolgens met de
rechtermuisknop op de printer en selecteer Printing preferences (Voorkeursinstellingen).
❏Windows Vista en Server 2008:
Klik op de knop Start, selecteer Control Panel (Configuratiescherm) en selecteer Printer in de categorie
Hardware and Sound (Hardware en geluiden). Selecteer de printer en klik vervolgens op Select printing
preferences (Voorkeursinstellingen selecteren) of Printing Preferences (Voorkeursinstellingen).
❏Windows XP en Server 2003:
Klik achtereenvolgens op Start, Control Panel (Configuratiescherm) en Printers and Faxes (Printers en
faxapparaten). Klik vervolgens met de rechtermuisknop op de printer en selecteer Printing Preferences
(Voorkeursinstellingen).
Via het snelkoppelingspictogram op de taakbalk
Klik met de rechtermuisknop op het printerpictogram op de taskbar (taakbalk) en selecteer Printer Settings
(Printerinstellingen).
Als u een snelkoppelingspictogram aan de taskbar (taakbalk) van Windows wilt toevoegen, opent u eerst de
printerdriver via het menu Start (hierboven beschreven). Klik vervolgens op het tabblad Maintenance
(Hulpprogramma's) en de knop Monitoring Preferences (Controlevoorkeursinstellingen). Schakel in het venster
Monitoring Preferences (Controlevoorkeursinstellingen) het selectievakje Shortcut Icon
(Snelkoppelingspictogram) in.
Informatie opzoeken via de online-Help
Ga op een van de volgende manieren te werk in het venster van de printerdriver.
❏Klik met de rechtermuisknop op het item en klik vervolgens op Help.
❏Klik op de knop rechtsboven in het venster en klik daarna op het item (alleen Windows XP).
De printerdriver voor Mac OS X openen
In de volgende tabel wordt aangegeven hoe u het dialoogvenster van de printerdriver opent.
Dialoogvenster Openen
Page Setup (Pagi‐
na-instelling)
Klik in het menu File (Archief) van uw toepassing op Page Setup (Pagina-instelling).
Opmerking voor Mac OS X 10.5 of hoger:
Afhankelijk van uw toepassing, wordt Page Setup (Pagina-instelling) niet weergegeven in
het menu File (Archief).
Print (Afdrukken) Klik in het menu File (Archief) van uw toepassing op Print (Afdrukken).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
38
Epson Matte Paper – Heavyweight (Mat papier zwaar)*
Epson Photo Quality Ink Jet Paper (Inkjetpapier fotokwali‐
teit)*
Epson Matte
Enveloppen Envelope (Enveloppe)
* Dit afdrukmateriaal is compatibel met Exif Print en PRINT Image Matching. Raadpleeg voor meer informatie de documentatie van
een met Exif Print of PRINT Image Matching compatibele digitale camera.
Opmerking:
De beschikbaarheid van speciaal afdrukmateriaal kan van land tot land verschillen. Raadpleeg de klantenservice van Epson
voor informatie over de afdrukmaterialen die in uw regio verkrijgbaar zijn.
& “Technische ondersteuning (website)” op pagina 200
Papier of enveloppen laden
Raadpleeg het hierna genoemde gedeelte voor meer informatie over het laden van papier.
& “Papier laden” op pagina 25
& “Enveloppen laden” op pagina 31
Opmerking:
Nadat het papier is geladen, stelt u het papierformaat voor elke papierbron in. Op basis van de instelling wordt het papier
ingevoerd vanaf de geschikte papierbron.
& “Geplaatst papierformaat” op pagina 117
Raadpleeg het hierna genoemde gedeelte bij gebruik van speciaal Epson-afdrukmateriaal.
& “Algemene informatie over het gebruiken, laden en opslaan van afdrukmateriaal” op pagina 23
Raadpleeg het hierna genoemde gedeelte voor meer informatie over het afdrukgebied.
& “Afdrukgebied” op pagina 191
Standaard printerinstellingen voor Windows
A
Open het bestand dat u wilt afdrukken.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
40
B
Open de printerinstellingen.
& “De printerdriver voor Windows openen” op pagina 37
C
Klik op het tabblad Main (Hoofdgroep).
D
Selecteer de gewenste instelling voor Paper Source (Papierbron).
E
Selecteer de gewenste instelling voor Document Size (documentformaat). U kunt ook een aangepast
papierformaat definiëren. Zie de online-Help voor meer informatie.
F
Selecteer Portrait (Staand) (verticaal) of Landscape (Liggend) (horizontaal) om de afdrukstand van het
document op het papier op te geven.
Opmerking:
Selecteer Landscape (Liggend) wanneer u op enveloppen afdrukt.
G
Selecteer de gewenste instelling voor Paper Type (Papiertype).
& “Het juiste papiertype selecteren ” op pagina 39
Opmerking:
De afddrukkwaliteit wordt automatisch aangepast voor het geselecteerde Paper Type (Papiertype).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
41
H
Klik op OK om het venster met printerinstellingen te sluiten.
Opmerking:
Zie het betreffende gedeelte om de geavanceerde instellingen te wijzigen.
I
Druk het bestand af.
Standaard printerinstellingen voor Mac OS X 10.5 of 10.6
A
Open het bestand dat u wilt afdrukken.
B
Open het dialoogvenster Print (Afdrukken).
& “De printerdriver voor Mac OS X openen” op pagina 38
C
Klik op de knop d om dit dialoogvenster uit te breiden.
D
Selecteer de printer die u gebruikt bij Printer en geef de gewenste instellingen op.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
42
Opmerking:
❏Selecteer Landscape (Liggend) wanneer u op enveloppen afdrukt.
❏Afhankelijk van de toepassing kunt u bepaalde items in dit dialoogvenster mogelijk niet selecteren. Kies in dat
geval Page Setup (Pagina-instelling) in het menu File (Archief) van uw toepassing en geef de gewenste
instellingen op.
E
Selecteer Print Settings (Printerinstellingen) in het venstermenu.
F
Geef de gewenste afdrukinstellingen op. Zie de online-Help voor meer informatie over Print Settings
(Printerinstellingen).
& “Het juiste papiertype selecteren ” op pagina 39
Opmerking:
Zie het betreffende gedeelte om de geavanceerde instellingen te wijzigen.
G
Klik op Print (Afdrukken) om te beginnen met afdrukken.
Standaard printerinstellingen voor Mac OS X 10.4
A
Open het bestand dat u wilt afdrukken.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
43
B
Open het dialoogvenster Page Setup (Pagina-instelling).
& “De printerdriver voor Mac OS X openen” op pagina 38
C
Selecteer de printer die u gebruikt bij Format for (Formaat voor) en geef de gewenste instellingen op.
Opmerking:
Selecteer Landscape (Liggend) wanneer u op enveloppen afdrukt.
D
Klik op OK om het venster Page Setup (Pagina-instelling) te sluiten.
E
Open het dialoogvenster Print (Afdrukken).
& “De printerdriver voor Mac OS X openen” op pagina 38
F
Selecteer de printer die u gebruikt bij Printer. Geef vervolgens de gewenste instellingen op voor Copies & Pages
(Aantal en pagina's).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
44
G
Selecteer Print Settings (Printerinstellingen) in het venstermenu.
H
Geef de gewenste afdrukinstellingen op. Zie de online-Help voor meer informatie over Print Settings
(Printerinstellingen).
& “Het juiste papiertype selecteren ” op pagina 39
Opmerking:
Zie het betreffende gedeelte om de geavanceerde instellingen te wijzigen.
I
Klik op Print (Afdrukken) om te beginnen met afdrukken.
Afdrukken annuleren
U kunt het afdrukken annuleren op de hierna beschreven manieren.
Printerknop gebruiken
Druk op y Annuleren om de afdruktaak te annuleren.
Voor Windows
Opmerking:
Een afdruktaak die volledig naar de printer is verzonden, kan niet meer worden geannuleerd. In dit geval moet u de
afdruktaak annuleren op de printer zelf.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
45
Opmerking:
Als de inkt bijna op is tijdens het automatisch 2-sided printing (Dubbelzijdig afdrukken), stopt de printer met afdrukken en
dient de inkt te worden vervangen. Als u de cartridge hebt vervangen, hervat de printer het afdrukken. Het kan echter zijn
dat enkele gedeelten niet worden afgedrukt. Druk de pagina met ontbrekende gedeelten in dat geval opnieuw af.
Opmerking voor Windows:
Manueel 2-sided printing (Dubbelzijdig afdrukken) is alleen beschikbaar wanneer EPSON Status Monitor 3 is geactiveerd.
Om de statusmonitor te activeren, gaat u naar de printerdriver en klikt u op het tabblad Maintenance (Hulpprogramma's)
en vervolgens op de knop Extended Settings (Extra instellingen). In het venster Extended Settings (Extra instellingen)
schakelt u het selectievakje Enable EPSON Status Monitor 3 (EPSON Status Monitor 3 inschakelen) in.
Opmerking voor Mac OS X:
Mac OS X ondersteunt alleen automatisch standaard dubbelzijdig afdrukken.
Standaard 2-sided printing (Dubbelzijdig afdrukken) houdt in dat op beide kanten van het papier wordt afdrukt.
Kies automatisch of handmatig afdrukken. Wanneer u handmatig afdrukt, worden de even pagina's eerst afgedrukt.
Wanneer deze pagina's zijn afgedrukt, legt u ze opnieuw in de printer zodat de oneven pagina's kunnen worden
afgedrukt op de andere zijde van het papier.
U kunt een gevouwen boekje 2-sided printing (Dubbelzijdig afdrukken), zodat u een boekje met een enkele vouw
krijgt.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
47
Side Binding (Aan zijkant binden) Center Binding (In midden binden)
✽: Bindkant
Kies automatisch of handmatig afdrukken. Wanneer u handmatig afdrukt, worden de pagina's die (na het vouwen)
aan de binnenkant komen, eerst afgedrukt. De pagina's voor de buitenzijde van het boekje kunnen dan worden
afgedrukt nadat het papier opnieuw in de printer is gelegd.
Het resultaat kan vervolgens worden gevouwen en samengebonden tot een boekje.
2-sided printing (Dubbelzijdig afdrukken) is uitsluitend mogelijk met de volgende papiersoorten en formaten.
Papier Formaat
Normaal papier Legal*, Letter, A4, Executive*, B5, A5*, A6*
Dik papier Letter*, A4*
Epson Bright White Ink Jet Paper (Inkjetpapier helderwit) A4
* Alleen handmatig 2-sided printing (Dubbelzijdig afdrukken).
Opmerking:
❏Gebruik alleen papier dat geschikt is voor 2-sided printing (Dubbelzijdig afdrukken). Anders kan de afdrukkwaliteit
sterk tegenvallen.
❏Afhankelijk van het papier en de hoeveelheid inkt die wordt gebruikt om tekst en afbeeldingen af te drukken, kan de inkt
vlekken veroorzaken op de andere zijde van het papier.
❏Bij 2-sided printing (Dubbelzijdig afdrukken) kunnen vlekken op het papier ontstaan.
❏Handmatig 2-sided printing (Dubbelzijdig afdrukken) is mogelijk niet beschikbaar wanneer de printer wordt gebruikt
via een netwerk of als gedeelde printer.
❏De laadcapaciteit is verschillend bij handmatig dubbelzijdig afdrukken.
& “Selecteren welke lade te gebruiken en de laadcapaciteiten van de lade” op pagina 23
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
48
Printerinstellingen voor Windows
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Windows” op pagina 40
B
Schakel het selectievakje 2-Sided Printing (Dubbelzijdig afdrukken) in.
Opmerking:
Wanneer u automatisch afdrukt, moet u ervoor zorgen dat het selectievakje Auto is geselecteerd.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
49
C
Klik op Settings (Instellingen) om het dialoogvenster 2-Sided Printing Settings (Instellingen dubbelzijdig
afdrukken) te openen.
D
Om gevouwen boekjes af te drukken met de optie 2-sided printing (Dubbelzijdig afdrukken), selecteert u het
selectievakje Booklet (Boekje) en kiest u Center Binding (In midden binden) of Side Binding (Aan zijkant
binden).
Opmerking:
Center Binding (In midden binden) is niet beschikbaar bij handmatig afdrukken.
E
Kies welke rand van het document moet worden gebonden.
Opmerking:
Bepaalde instellingen zijn niet beschikbaar wanneer Booklet (Boekje) is geselecteerd.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
50
F
Kies mm of inch als instelling voor Unit (Eenheden). Geef vervolgens de breedte van de rugmarge op.
Portrait (Staand) Landscape (Lig-
gend)
* : Vouwrand
** : Marge
Wanneer gevouwen boekjes worden afgedrukt met de optie dubbelzijdig afdrukken, verschijnt er een marge
met de opgegeven breedte aan beide zijden van de vouw. Als u bijvoorbeeld een marge van 10 mm opgeeft,
wordt in werkelijkheid een marge van 20 mm gebruikt (10 mm aan beide zijden van de vouw).
Opmerking:
De werkelijke rugmarge kan afwijken van de opgegeven instellingen. Dit hangt af van de toepassing waarmee u
werkt. Probeer daarom eerst een paar vellen uit om te zien wat het resultaat zal zijn, voordat u de volledige
afdruktaak afdrukt.
G
Klik op OK om terug te keren naar het dialoogvenster Main (Hoofdgroep).
H
Klik op de knop Print Density (Afdrukdichtheid) om het venster Print Density Adjustment (Afdrukdichtheid
aanpassen) te openen.
Opmerking:
Deze knop is niet beschikbaar als u handmatig afdrukt.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
51
Printerinstellingen voor Mac OS X 10.4
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Mac OS X 10.4” op pagina 43
B
Selecteer Two-sided Printing Settings (Instellingen dubbelzijdig afdrukken) in het venstermenu.
C
Selecteer Long-Edge binding (Binden langs lange zijde) of Short-Edge binding (Binden langs korte zijde) in
het venstermenu Two-sided Printing (Dubbelz. afdrukken).
D
Selecteer een van de instellingen bij Document Type (Documenttype). Print Density (Afdrukdichtheid) en
Increased Ink Drying Time (Langere droogtijd) worden hiermee automatisch aangepast.
Opmerking:
Als u gegevens met een hoge dichtheid afdrukt, zoals grafische afbeeldingen, raden wij u aan de instellingen
handmatig op te geven.
E
Plaats papier in de papiercassette en klik op Print (Afdrukken).
& “Papier laden” op pagina 25
Volledige pagina afdrukken
U kunt afdrukken met de functie volledige pagina wanneer u bijvoorbeeld een op A4-formaat gemaakt document wilt
afdrukken op een ander formaat papier.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
54
De pagina wordt automatisch aangepast aan het door u geselecteerde papierformaat. U kunt het paginaformaat ook
met de hand aanpassen.
Printerinstellingen voor Windows
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Windows” op pagina 40
B
Klik op het tabblad More Options (Meer opties) en schakel het selectievakje Reduce/Enlarge Document
(Verklein/vergroot document) in.
C
Ga op een van de volgende manieren te werk:
❏Als u Fit to Page (Volledige pagina) hebt geselecteerd, selecteert u het formaat van het gebruikte papier in
Output Paper (Uitvoerpapier).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
55
❏Als u Zoom to (Zoomen naar) hebt geselecteerd, selecteert u een percentage met behulp van de pijlen.
D
Klik op OK om het venster met printerinstellingen te sluiten.
Maak na het opgeven van de bovenstaande instellingen eerst één proefafdruk en controleer het resultaat, voordat u
grote hoeveelheden afdrukt.
Printerinstellingen voor Mac OS X 10.5 of 10.6
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Mac OS X 10.5 of 10.6” op pagina 42
B
Selecteer Paper Handling (Papier gebruiken) in het venstermenu.
C
Selecteer Scale to fit paper size (Pas aan papierformaat aan).
D
Controleer of het juiste formaat is geselecteerd bij Destination Paper Size (Doelpapierformaat).
E
Klik op Print (Afdrukken) om te beginnen met afdrukken.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
56
Printerinstellingen voor Mac OS X 10.4
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Mac OS X 10.4” op pagina 43
B
Selecteer Paper Handling (Papier gebruiken) in het venstermenu.
C
Selecteer Scale to fit paper size (Pas aan papierformaat aan) als instelling voor Destination Paper Size
(Doelpapierformaat).
D
Selecteer het juiste papierformaat in het venstermenu.
E
Klik op Print (Afdrukken) om te beginnen met afdrukken.
Pagina’s per vel afdrukken
Pages Per Sheet (Pagina’s per vel) Het is mogelijk om op elk vel papier twee of vier pagina’s van uw document af te
drukken.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
57
Printerinstellingen voor Windows
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Windows” op pagina 40
B
Selecteer 2-Up (2 per vel) of 4-Up (4 per vel) als Multi-Page (Meerdere pagina's).
C
Klik op de knop Page Order (Pag.volgorde) om het dialoogvenster Page Order Settings (Instellingen voor
paginavolgorde) te openen.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
58
D
Kies uit de volgende instellingen.
Page Order
(Pag.volgorde)
Geeft u de mogelijkheid de volgorde te bepalen waarin de pagina's op het vel papier
worden afgedrukt. Welke opties beschikbaar zijn, hangt af van de instelling die u in het
venster Main (Hoofdgroep) hebt gekozen bij Orientation (Afdrukstand).
Print Page Bor‐
ders (Print pagi‐
naranden)
Hiermee wordt een kader afgedrukt rond pagina's die op elk vel worden afgedrukt.
E
Klik op OK om terug te keren naar het dialoogvenster Main (Hoofdgroep).
F
Klik op OK om het venster met printerinstellingen te sluiten.
Maak na het opgeven van de bovenstaande instellingen eerst één proefafdruk en controleer het resultaat, voordat u
grote hoeveelheden afdrukt.
Printerinstellingen voor Mac OS X 10.5 of 10.6
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Mac OS X 10.5 of 10.6” op pagina 42
B
Selecteer Layout (Lay-out) in het venstermenu.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
59
C
Kies uit de volgende instellingen:
Pages per Sheet
(Pagina’s per
vel)
Hiermee worden meerdere pagina's van uw document afgedrukt op één vel papier.
U kunt kiezen uit 1, 2, 4, 6, 9 of 16.
Layout Direction
(Lay-outrich‐
ting)
Geeft u de mogelijkheid de volgorde te bepalen waarin de pagina's op het vel papier
worden afgedrukt.
Border (Rand) Hiermee wordt een rand afgedrukt rond pagina's die op elk vel worden afgedrukt. U kunt
kiezen uit None (Geen), Single Hairline (Enkele haarlijn), Single Thin Line (Enkele
dunne lijn), Double Hairline (Dubbele haarlijn) of Double Thin Line (Dubbele dunne
lijn).
D
Klik op Print (Afdrukken) om te beginnen met afdrukken.
Printerinstellingen voor Mac OS X 10.4
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Mac OS X 10.4” op pagina 43
B
Selecteer Layout (Lay-out) in het venstermenu.
C
Kies uit de volgende instellingen:
Pages per Sheet
(Pagina’s per
vel)
Hiermee worden meerdere pagina's van uw document afgedrukt op één vel papier. U
kunt kiezen uit 1, 2, 4, 6, 9 of 16.
Layout Direction
(Lay-outrich‐
ting)
Geeft u de mogelijkheid de volgorde te bepalen waarin de pagina's op het vel papier
worden afgedrukt.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
60
Border (Rand) Hiermee wordt een rand afgedrukt rond pagina's die op elk vel worden afgedrukt. U kunt
kiezen uit None (Geen), Single Hairline (Enkele haarlijn), Single Thin Line (Enkele
dunne lijn), Double Hairline (Dubbele haarlijn) of Double Thin Line (Dubbele dunne
lijn).
D
Klik op Print (Afdrukken) om te beginnen met afdrukken.
Poster Printing (Posterafdruk) (alleen voor Windows)
Met Poster Printing (Posterafdruk) kunt u één pagina vergroten en afdrukken op meerdere vellen papier. Zo maakt u
een poster.
Opmerking:
Deze functie is niet beschikbaar voor Mac OS X.
Printerinstellingen
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Windows” op pagina 40
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
61
B
Selecteer 2x1 Poster, 2x2 Poster, 3x3 Poster of 4x4 Poster onder Multi-Page (Meerdere pagina's).
C
Klik op Settings (Instellingen) om in te stellen hoe de poster moet worden afgedrukt. Het venster Poster
Settings (Posterinstellingen) wordt geopend.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
62
D
Geef de volgende instellingen op:
Print Cutting
Guides (Snijlij‐
nen afdrukken)
Hiermee worden lijnen afgedrukt die aangeven waar u moet knippen.
Overlapping
Alignment
Marks (Overlap‐
pende uitlij‐
ningstekens)
Hiermee overlappen de panelen elkaar enigszins en worden uitlijningstekens afgedrukt
zodat de panelen nauwkeuriger kunnen worden uitgelijnd.
Trim Lines (Trim‐
lijnen)
Hiermee worden op de panelen dunne lijnen afgedrukt die u als leidraad kunt gebruiken
bij het afsnijden van de pagina's.
Opmerking:
Als u slechts enkele panelen wilt afdrukken en niet de volledige poster, klikt u op de panelen die u niet wilt afdrukken.
E
Klik op OK om terug te keren naar het dialoogvenster Main (Hoofdgroep).
F
Klik op OK om het venster met printerinstellingen te sluiten.
Maak na het opgeven van de bovenstaande instellingen eerst één proefafdruk en controleer het resultaat, voordat u
grote hoeveelheden afdrukt. Volg verder de instructies.
& “Een poster maken van uw afdrukken” op pagina 63
Een poster maken van uw afdrukken
Dit is een voorbeeld van hoe u van uw afdruk een poster kunt maken als de optie 2x2 Poster is geselecteerd onder
Multi-Page (Meerdere pagina's) en Overlapping Alignment Marks (Overlappende uitlijningstekens) is
geselecteerd bij Print Cutting Guides (Snijlijnen afdrukken).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
63
A
Snijd de marge van vel 1 af langs een verticale lijn door het midden van de kruisjes boven- en onderaan de
pagina:
B
Plaats de rand van vel 1 boven op vel 2, pas de kruisjes op beide vellen goed tegen elkaar en plak de vellen
voorlopig aan elkaar vast aan de achterzijde van het papier:
C
Snijd de aan elkaar geplakte vellen in tweeën langs een verticale lijn, deze keer precies links naast de kruisjes:
D
Lijn de randen van het papier uit met behulp van de uitlijningstekens en plak de vellen aan de achterzijde aan
elkaar vast:
E
Herhaal stap 1 t/m 4 om ook vel 3 en 4 aan elkaar vast te plakken.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
64
F
Herhaal stap 1 t/m 4 om de boven- en onderrand van het papier vast te plakken:
G
Snijd de resterende marges af.
Watermark (Watermerk) afdrukken (alleen voor Windows)
Met Watermark (Watermerk) kunt u een tekst of afbeelding afdrukken als watermerk.
Opmerking:
Deze functie is niet beschikbaar voor Mac OS X.
Een watermerk afdrukken
A
Pas de basisinstellingen aan.
& “Standaard printerinstellingen voor Windows” op pagina 40
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Afdrukken
65
F
Klik op Scan (Scannen).
G
Klik op OK.
Uw gescande beeld wordt opgeslagen.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
70
Mogelijkheden voor aanpassen van afbeeldingen
Epson Scan biedt tal van mogelijkheden om de kleuren, de scherpte en het contrast te verbeteren, en diverse andere
aspecten die van invloed zijn op de beeldkwaliteit te veranderen.
Zie de Help voor details aangaande Epson Scan.
Histogram Een grafisch overzicht voor het aanpassen van de lichte delen, schaduwen en
gammaniveaus.
Tone Correction (Toon‐
correctie)
Een grafisch overzicht voor het aanpassen van de verschillende tonen.
Image Adjustment (Af‐
beeldingsaanpassing)
Hiermee past u helderheid en contrast aan en bepaalt u het balans tussen de
kleuren rood, groen en blauw in de hele afbeelding.
Color Palette (Kleurenpa‐
let)
Biedt een grafische interface voor aanpassing van middentinten, zoals huidtinten,
zonder iets te veranderen aan de lichte en donkere delen van de afbeelding.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
71
Text Enhancement
(Tekst verbeteren)
Hiermee wordt de tekstherkenning tijdens het scannen verbeterd.
Auto Area Segmentation
(Gebieden autom. schei‐
den)
Met deze optie worden afbeeldingen in Black&White (Zwart-wit) scherper en wordt
de tekstherkenning nauwkeuriger omdat tekst en afbeeldingen worden
gescheiden.
Color Enhance (Kleur ver‐
beteren)
Hiermee kunt u een kleur verbeteren. U kunt kiezen tussen rood, blauw en groen.
Normaal scannen
Scannen via het bedieningspaneel
Scannen naar een USB-opslagapparaat
A
Plaats een of meerdere originelen.
& “Originelen plaatsen” op pagina 33
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
73
B
Verbind het USB-apparaat met uw apparaat.
C
Selecteer Scan.
D
Selecteer Scannen naar USB-apparaat.
E
Pas de instellingen aan.
F
Druk op Start.
Uw gescande beeld wordt opgeslagen.
Scannen naar een computer
A
Plaats een of meerdere originelen.
& “Originelen plaatsen” op pagina 33
B
Selecteer Scan.
C
Selecteer een item.
& “Menulijst scanmodus” op pagina 122
D
Selecteer uw computer.
Opmerking:
Als het apparaat is verbonden met een netwerk, kunt u de computer selecteren waar u de gescande afbeelding wilt
opslaan.
E
Druk op Start.
Uw gescande beeld wordt opgeslagen.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
74
Scannen in Home Mode (Thuismodus)
Met de Home Mode (Thuismodus) kunt u enkele scaninstellingen aanpassen en het resultaat van deze veranderingen
bekijken in een voorbeeldscan. Deze modus is handig voor het normaal scannen van foto's en afbeeldingen.
Opmerking:
❏Met Home Mode (Thuismodus), kunt u alleen vanaf de glasplaat scannen.
❏Zie de Help voor details aangaande Epson Scan.
A
Plaats een of meerdere originelen.
& “Documentglas” op pagina 35
B
Start Epson Scan.
& “Epson Scan Driver starten” op pagina 90
C
Selecteer Home Mode (Thuismodus) onder Mode (Modus).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
75
D
Selecteer het Document Type (Documenttype).
E
Selecteer het Image Type (Beeldtype).
F
Klik op Preview (Voorbeeldscan).
& “Het scangebied weergeven en aanpassen” op pagina 81
G
Stel de belichting, helderheid en andere beeldkwaliteitsinstellingen in.
H
Klik op Scan (Scannen).
I
In het venster File Save Settings (Instellingen voor Bewaar bestand), selecteert u de instelling voor Type en klikt
u op OK.
Opmerking:
Als het selectievakje Show this dialog box before next scan (Dit dialoogveld voor de volgende scan tonen) niet is
aangevinkt, start Epson Scan meteen met scannen zonder het scherm File Save Settings (Instellingen voor Bewaar
bestand) weer te geven.
Uw gescande beeld wordt opgeslagen.
Scannen in de Office Mode (Kantoormodus)
Met Office Mode (Kantoormodus) kunt u snel tekstdocumenten scannen zonder eerst een voorbeeld te tonen.
Opmerking:
Zie de Help voor details aangaande Epson Scan.
A
Plaats een of meerdere originelen.
& “Originelen plaatsen” op pagina 33
Opmerkingen voor de automatische documentinvoer (ADF):
Plaats geen papier boven de lijn net onder de pijlmarkering d op de ADF.
B
Start Epson Scan.
& “Epson Scan Driver starten” op pagina 90
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
76
C
Selecteer Office Mode (Kantoormodus) onder Mode (Modus).
D
Selecteer het Image Type (Beeldtype).
E
Selecteer de Document Source (Documentbron).
F
Selecteer het formaat van het origineel bij Size (Grootte).
G
Selecteer een geschikte resolutie voor uw originelen bij Resolution (Resolutie).
H
Klik op Scan (Scannen).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
77
I
In het venster File Save Settings (Instellingen voor Bewaar bestand), selecteert u de instelling voor Type en klikt
u op OK.
Opmerking:
Als het selectievakje Show this dialog box before next scan (Dit dialoogveld voor de volgende scan tonen) niet is
aangevinkt, start Epson Scan meteen met scannen zonder het scherm File Save Settings (Instellingen voor Bewaar
bestand) weer te geven.
Uw gescande beeld wordt opgeslagen.
Scannen in Professional Mode (Professionele Modus)
Met de Professional Mode (Professionele Modus) kunt u alle mogelijke scaninstellingen aanpassen en het resultaat
van deze veranderingen bekijken in een voorbeeldscan. Deze modus wordt aanbevolen voor geavanceerde gebruikers.
Opmerking:
Zie de Help voor details aangaande Epson Scan.
A
Plaats een of meerdere originelen.
& “Originelen plaatsen” op pagina 33
B
Start Epson Scan.
& “Epson Scan Driver starten” op pagina 90
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
78
C
Selecteer Professional Mode (Professionele Modus) onder Mode (Modus).
D
Selecteer het type originelen dat u wilt scannen bij de instelling Document Type (Documenttype).
E
Selecteer de Document Source (Documentbron).
F
Als u Reflective (Reflecterend) selecteert bij Document Type (Documenttype), selecteert u Photo (Foto) of
Document bij Auto Exposure Type (Automatische belichting).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
79
G
Selecteer het Image Type (Beeldtype).
H
Selecteer een geschikte resolutie voor uw originelen bij Resolution (Resolutie).
I
Klik op Preview (Voorbeeldscan) om de scan(s) vooraf te bekijken. Het venster Preview (Voorbeeldscan)
wordt geopend waarin u het voorbeeld kunt zien.
& “Het scangebied weergeven en aanpassen” op pagina 81
Opmerkingen voor de automatische documentinvoer (ADF):
❏De ADF laadt uw eerste documentpagina en vervolgens scant Epson Scan hij en wordt het in het venster Preview
(Voorbeeldscan) getoond. De ADF werpt vervolgens uw eerste pagina uit.
Plaats uw eerste documentpagina boven op de rest van de pagina's en laad vervolgens het gehele document in de
ADF.
❏Plaats geen papier boven de lijn net onder de pijlmarkering d op de ADF.
J
Selecteer indien nodig de grootte van de gescande afbeelding(en) bij Target Size (Doelgrootte). U kunt uw
afbeeldingen scannen op de grootte van het origineel, of u kunt ze verkleinen of vergroten door de Target Size
(Doelgrootte) te selecteren.
K
Pas indien nodig de kwaliteit aan.
& “Mogelijkheden voor aanpassen van afbeeldingen” op pagina 71
Opmerking:
U kunt de door u gemaakte instellingen als een aangepaste groep opslaan met een Name (Naam) en later deze
aangepaste groep voor het scannen gebruiken. De door u aangepaste instellingen zijn tevens beschikbaar in Epson
Event Manager.
Zie de Help voor details aangaande Epson Event Manager.
L
Klik op Scan (Scannen).
M
In het venster File Save Settings (Instellingen voor Bewaar bestand), selecteert u de instelling voor Type en klikt
u op OK.
Opmerking:
Als het selectievakje Show this dialog box before next scan (Dit dialoogveld voor de volgende scan tonen) niet is
aangevinkt, start Epson Scan meteen met scannen zonder het scherm File Save Settings (Instellingen voor Bewaar
bestand) weer te geven.
Uw gescande beeld wordt opgeslagen.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
80
Het scangebied weergeven en aanpassen
Een voorbeeldmodus selecteren
Nadat u de basisinstellingen en de resolutie hebt geselecteerd, kunt u een voorbeeld van de gescande afbeelding
weergeven en het scangebied selecteren of aanpassen in het venster Preview (Voorbeeldscan). Er zijn twee manieren
om een voorbeeldscan te maken.
❏Normal (Normaal) voorbeeld: hiermee worden afbeeldingen volledig weergegeven. U kunt zelf het gewenste
scangebied selecteren en met de hand de beeldkwaliteit aanpassen.
❏Thumbnail voorbeeld: hiermee worden de afbeeldingen als miniaturen (thumbnails) weergegeven. Epson Scan
lokaliseert automatisch de randen van het scangebied, de belichtingsinstellingen worden automatisch aangepast
en indien nodig wordt de afbeelding (of worden de afbeeldingen) gedraaid.
Opmerking:
❏Enkele instellingen die u na het weergeven van de voorbeeldscan wijzigt, worden teruggesteld als u een andere modus voor de
voorbeeldscanmodus selecteert.
❏Of u het type voorbeeldscan kunt wijzigen, hangt af van het documenttype en de Epson Scan modus die u gebruikt.
❏Indien u de voorbeeldscan bekijkt zonder dat het venster Preview (Voorbeeldscan) wordt getoond, wordt de afbeelding met de
basisinstellingen voor de voorbeeldscanmodus getoond. Als u een voorbeeld bekijkt terwijl het venster Preview
(Voorbeeldscan) wel is geopend, wordt het voorbeeld weergegeven in de modus die vóór het openen van de voorbeeldscan actief
was.
❏Voor het veranderen van het formaat van het venster Preview (Voorbeeldscan), klikt u op de hoek van het venster Preview
(Voorbeeldscan) en versleept u het.
❏Zie de Help voor details aangaande Epson Scan.
Een selectiekader maken
Het selectiekader is een bewegende stippellijn aan de rand van de voorbeeldscan. Dit kader geeft het scangebied aan.
U kunt een selectiekader tekenen op een van de volgende manieren.
❏Om handmatig een selectiekader te tekenen, plaatst u de aanwijzer daar waar de hoek van het selectiekader moet
komen en klikt u. Sleep de kruiscursor over het beeld naar de andere hoek van het gewenste scangebied.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
81
❏Om automatisch een selectiekader te tekenen, klikt u op het pictogram automatisch lokaliseren. U kunt dit
pictogram alleen gebruiken bij het bekijken van een normale voorbeeldscan en wanneer er slechts een enkel
document op de glasplaat is.
❏Om een selectiekader met een bepaald formaat te tekenen, voert u de nieuwe breedte en hoogte in bij Document
Size (Documentformaat).
❏Voor een goed resultaat in het algemeen, en een goede belichting in het bijzonder, zorgt u er best voor dat alle
zijden van het selectiekader binnen de omtrek van de afbeelding blijven. Trek het selectiekader dus niet door tot in
het gebied dat buiten de voorbeeldscan van de afbeelding valt.
Een selectiekader aanpassen
U kunt het selectiekader verplaatsen en de grootte ervan veranderen. Als u met het normale voorbeeld werkt, kunt u op
elke afbeelding tot 50 selectiekaders maken om verschillende scangebieden als afzonderlijke bestanden te scannen.
Als u het selectiekader wilt verplaatsen, plaatst u de aanwijzer ergens binnen het kader. De
aanwijzer verandert in een handje. Klik en sleep het selectiekader naar de gewenste plaats.
Als u het selectiekader groter of kleiner wilt maken, plaatst u de aanwijzer op de rand of op een van
de hoeken van het kader.
De aanwijzer verandert in een rechte of schuine tweekoppige pijl. Klik en sleep de rand van het
selectiekader naar de gewenste plaats (tot de gewenste grootte is bereikt).
Klik op dit pictogram om extra selectiekaders van hetzelfde formaat te maken.
Als u een selectiekader wilt verwijderen, klikt u ergens in het kader en vervolgens op dit pictogram.
Klik op dit pictogram om alle selectiekaders te activeren.
Opmerking:
❏Als u het selectiekader verplaatst met de Shift-toets ingedrukt, kan het selectiekader alleen in horizontale of verticale
richting worden versleept.
❏Als u de grootte van het selectiekader aanpast met de Shift-toets ingedrukt, blijft de bestaande
hoogte-breedteverhouding van het selectiekader behouden.
❏Als u meer dan één selectiekader hebt gemaakt, vergeet dan niet op All (Alle) te klikken, in het venster Preview
(Voorbeeldscan), voordat u de scan maakt. Anders wordt alleen het gebied binnen het laatst getekende selectiekader
gescand.
Diverse scantypes
Een tijdschrift scannen
Plaats eerst het tijdschrift en start Epson Scan.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
82
& “Starten van het scannen” op pagina 68
A
Selecteer Home Mode (Thuismodus) onder Mode (Modus).
B
Selecteer Magazine bij Document Type (Documenttype).
C
Klik op Preview (Voorbeeldscan).
D
Stel de belichting, helderheid en andere beeldkwaliteitsinstellingen in.
Zie de Help voor details aangaande Epson Scan.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
83
E
Klik op Scan (Scannen).
F
Selecteer PDF als het Type en klik op OK.
Uw gescande beeld wordt opgeslagen.
Meerdere documenten als een PDF-bestand scannen
Plaats eerst het document en start Epson Scan.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
84
C
Klik op Preview (Voorbeeldscan).
Opmerkingen voor de automatische documentinvoer (ADF):
❏De door de ADF uitgeworpen documentpagina is nog niet gescand. Plaats het gehele document opnieuw in de
ADF.
❏Plaats geen papier boven de lijn net onder de pijlmarkering d op de ADF.
D
Stel de belichting, helderheid en andere beeldkwaliteitsinstellingen in.
Zie de Help voor details aangaande Epson Scan.
E
Klik op Scan (Scannen).
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
86
I
Klik op Edit page (Pagina bewerken) of Save File (Bestand opslaan).
Edit page (Pagi‐
na bewerken)
Selecteer deze knop indien u een van de pagina's wilt wissen of de volgorde wilt veranderen.
Gebruik vervolgens de pictogrammen onderaan in het venster Editing Page (Pagina bewerken) om
pagina’s te selecteren, te draaien, te herschikken of te verwijderen.
Zie de Help voor details aangaande Epson Scan.
Klik nadat u de gewenste wijzigingen hebt aangebracht, op OK.
Save File (Be‐
stand opslaan)
Selecteer deze knop wanneer u klaar bent.
De pagina's worden in een PDF-bestand opgeslagen.
Een foto scannen
Plaats eerst de foto op de glasplaat en start Epson Scan.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
88
& “Starten van het scannen” op pagina 68
A
Selecteer Home Mode (Thuismodus) onder Mode (Modus).
B
Selecteer Photograph (Foto) bij Document Type (Documenttype).
C
Klik op Preview (Voorbeeldscan).
D
Stel de belichting, helderheid en andere beeldkwaliteitsinstellingen in.
Zie de Help voor details aangaande Epson Scan.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
89
E
Klik op Scan (Scannen).
F
Selecteer JPEG als het Type en klik op OK.
Uw gescande beeld wordt opgeslagen.
Software-informatie
Epson Scan Driver starten
Met deze software kunt u alle aspecten van het scannen regelen. U kunt dit programma als een afzonderlijk
scanprogramma of samen met andere TWAIN-scanprogramma's gebruiken.
Starten
❏Windows:
Dubbelklik op het pictogram EPSON Scan op het bureaublad.
Of klik op Start > All Programs (Alle programma's) of Programs (Programma's) > EPSON > EPSON Scan >
EPSON Scan.
❏Mac OS X:
Selecteer Applications (Programma's) > Epson Software > EPSON Scan.
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
90
Openen van de Help
Klik op de knop Help van de Epson Scan driver.
Andere software voor scannen starten
Opmerking:
Bepaalde software voor scannen is voor sommige landen mogelijk niet bijgeleverd.
Epson Event Manager
Hiermee kunt u het openen van een scanprogramma aan een van de toetsen van het product toewijzen. U kunt tevens
vaak gebruikte instellingen voor het scannen opslaan zodat scanwerkzaamheden aanzienlijk sneller kunnen worden
uitgevoerd.
Starten
❏Windows:
Selecteer de startknop of Start > All Programs (Alle programma's) of Programs (Programma's)> Epson
Software > Event Manager.
❏Mac OS X:
Selecteer Applications (Programma's) > Epson Software en dubbelklik op het pictogram Launch Event
Manager.
Openen van de Help
❏Windows:
Klik op het pictogram in de rechterbovenhoek van het scherm.
❏Mac OS X:
Klik op menu > Help > Epson Event Manager Help.
ABBYY FineReader
U kunt met deze software een document scannen en de tekst van dat document omzetten in gegevens die met een
tekstverwerkingsprogramma verder kunnen worden bewerkt.
OCR-software kan de volgende document- of teksttypen niet of slechts moeilijk herkennen:
❏met de hand geschreven letters
❏kopieën van kopieën
❏faxberichten
❏zeer dicht op elkaar staande tekst
❏tekst in tabellen of onderstreepte tekst
❏cursieve lettertypen en tekengrootten van minder dan 8 punten
❏Gevouwen of gekreukte documenten
WP-4511/4515/4521/4525/4530/4531/4535/4540/4545 Gebruikershandleiding
Scannen
91
Produktspezifikationen
| Marke: | Epson |
| Kategorie: | Alles in einem |
| Modell: | WP-4515 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Epson WP-4515 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Alles in einem Epson
10 August 2024
7 Juli 2024
6 Juli 2024
6 Juli 2024
5 Juli 2024
5 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
4 Juli 2024
Bedienungsanleitung Alles in einem
- Alles in einem Samsung
- Alles in einem HP
- Alles in einem Medion
- Alles in einem Panasonic
- Alles in einem Canon
- Alles in einem Dell
- Alles in einem MSI
- Alles in einem Ricoh
- Alles in einem Konica-Minolta
- Alles in einem Kyocera
- Alles in einem Xerox
- Alles in einem Oce
Neueste Bedienungsanleitung für -Kategorien-
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
6 Oktober 2024
25 August 2024
24 August 2024
23 August 2024
