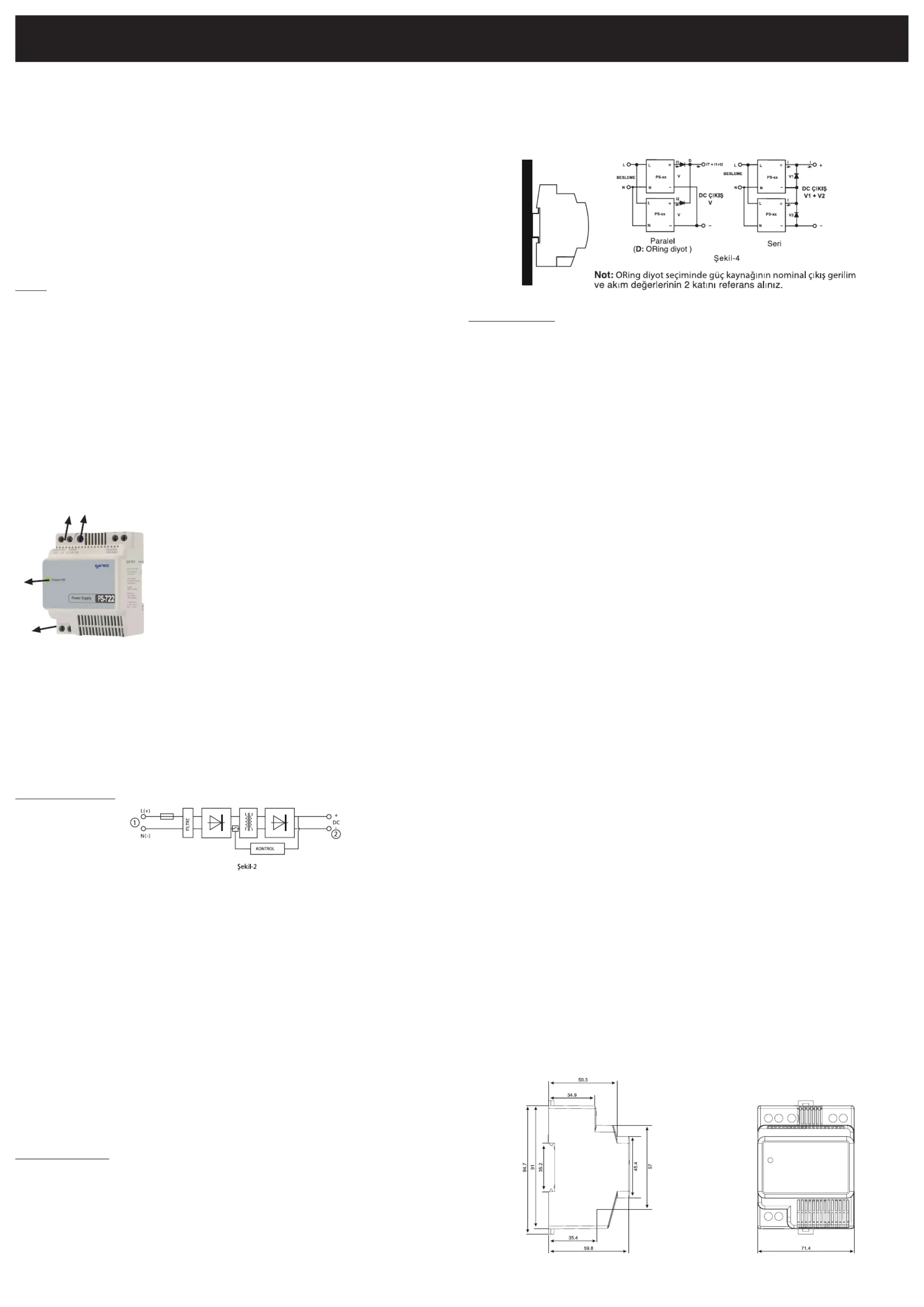

3.2 Montaj (Şekil 3) ve Paralel - Seri Bağlantı (Şekil 4)
- PS-722 EN50022 standartlarına uygun DIN raylara kolayca monte edilebilir.
- Cihazı dik olarak monte ediniz. Cihaz monte edilirken DC çıkış kısmının üst tarafa gelecek şekilde monte
edilmesi tavsiye edilir.
- Cihazın havalandırılmasına dikkat ederek monte ediniz. Monte edildikten sonra PS-722 ile yanındaki cihazlar
arasında 1’er cm boşluk bırakılması önerilir.
4- Teknik Özellikler:
Giriş
Anma giriş gerilimi 100-240 VAC / 130-320 VDC
Giriş gerilim aralığı 85-265V AC / 110-350V DC
Frekans 45-65 Hz / 0 Hz
Akım tüketimi (@72W) 0.8-1.7A AC (±%10)
Ani kalkış akımı <20 A
Dahili sigorta 3.15 A
Anma gerilimi verildikten
sonra tahmini açılış süresi <2 s (@220V AC - 72W)
Ana şebeke tamponlama >20 ms (@220V AC - 72W)
Geçici dalgalanma
Gerilim koruması varistör
Hat regülasyonu <%1 (@24V DC)
Çıkış
Anma çıkış gerilimi 24V DC (± %1 )
Çıkış gerilimi aralığı 21.6 - 27.6V DC
Anma çıkış akımı 3A DC (<55°C)
Maksimum çıkış akımı 4A DC @85V AC
Verim >83% @85V AC, >86% @265V AC
Residual dalgalanma <30 mV @220V AC
Aşırı yük koruma max. 4.4A (@25, @220V AC)
Kısa devre koruması Histerezis kapanma
Termal koruma >55°C
Seri bağlantı Evet
Paralel bağlantı Evet (ORing diyot bağlanarak )
Yük regülasyonu < %1
Göstergeler
Output OK Cihaz çalışıyor - LED
Genel Bilgiler
Çalışma sıcaklığı -20°C...+55°C ** (50°C üzerinde %2,5/°C yük azaltınız)
Nem <95% (@25°C)
Montaj Tip Ray montaj (EN 50022)
Raya montaj aralığı Yatay 1 cm, dikey 5 cm (diğer cihazlarla arasındaki mesafe)
Bağlantı Yıldız Tornavida sıkmalı sabit vidalı klemens
Bağlantı kablosu maks. 12 AWG (4mm2) tek damarlı kablo, 14 AWG(2.5mm2)
çok damarlı kablo
Koruma sınıfı IP20
Kirlilik derecesi Sınıf 2
Aşırı gerilim koruma sınıfı 3
Boyut DIN4 (72*95*60) mm
Kutu Naylon 6
Ağırlık 300 gr
Ürün Standartları
Ürün standartı EN61204-1, EN61204-3, EN61204-4, EN61204-7
SMPS trafo standartı EN61558-1
Elektrik güvenliği EN60950, EN61558-2-17
İzolasyon gerilimi (giriş/çıkış) 4 kV
İzolasyon direnci >5 MW (giriş,çıkış arası)
Surge gerilimi 3 kV Kriter A EN61000-4-5
Burst gerilimi 4 kV Kriter B EN61000-4-4
ESD
Hava boşalması 8 kV Kriter A EN61000-4-2
Temas boşalması 4 kV Kriter A EN61000-4-2
Giriş geriliminde çöküntü (@220V AC)
0% 20ms Kriter A EN61000-4-11
70% 500ms Kriter A EN61000-4-11
Diğer EN61000 3-2, EN61000 6-2, EN55011, EN55022
Şekil-5
24V 72W Güç Kaynağı
PS-722
! DİKKAT
Bu kılavuz cihazın güvenli ve fonksiyonlarının doğru çalışması için gerekli bilgileri içerir. Lütfen montaj öncesi
kullanma kılavuzunu dikkatli okuyunuz ve ikazlara dikkat ediniz.
Güvenlik ve Uyarılar
! DİKKAT Cihazın içini hiçbir şekilde açmayınız, açılan cihaz garanti kapsamı dışındadır.
! DİKKAT Cihaz sadece kaliye kişilerce, elektrik çarpmasına karşı önlem alınarak bağlanmalıdır. Yanlış
bağlantı, kişiler ve çevre için tehlikeli sonuçlar doğurabilir. Yanlış bağlantı cihazın performansında kalıcı
hasara neden olabilir.
- Cihazı beslemeye bağlarken veya bağlantıyı keserken beslemenin gücünü kesiniz.
- Cihazın besleme girişi EN 60950 standartlarına uygun bir şekilde bağlanmalıdır.
! Cihaza 265V AC den fazla gerilim vermek cihazda patlamaya veya kullanıcıya zarar verme durumlarına
sebep verebilir.
- Cihaz beslemesi yeterli güç kapasitesinde olmalı ve güvenlik standartlarına uygun olmalıdır.
- Cihaz çıkışları PS-722’in verebileceği maksimum akım için uygun olmalıdır.
- Cihaz bağlantısı yapıldıktan sonra, bağlantı noktaları kazayla temasa karşı korumaya alınmalıdır.
- Cihazın montajı, AC besleme girişi alt tarafta, DC çıkışı üst tarafta kalacak şekilde, şekil 1’deki gibi dik
olarak yapılmalıdır.
1- Giriş
1.1 Uygulamalar : PS-722 Endüstriyel uygulamalar ve bina otomasyonlarında güvenle kullanabileceğiniz,
panellerde montaj kolaylığı için DIN kutu standartlarına göre tasarlanmış yüksek verimli 72W lık anahtarlama
modlu güç kaynağıdır.
1.2 Genel Özellikler :
- Geniş giriş gerilimi aralığı 85-265 VAC (50-60 Hz) / 110-350 VDC
- Ayarlanabilir DC çıkış gerilimi 21.6 ...27.6V DC
- 72W lık çıkış gücü (3A DC @24V DC)
- Durum gösterge LED’i
- > 86% ile yüksek verimli çalışma
- Alçak giriş gerilimi koruması
- Kısa devre, aşırı yük koruması
- Termal koruma
- Sınıf 2 cihaz, toprak bağlantısı gerektirmez
- DIN4 kutu
- IP20 koruma sınıfı
- CE, EN 60950,EN 61204
3
2
4
1
1- Besleme Girişi
2- DC Çıkış
3- DC Gerilim Ayarı
4- Cihaz Çalışıyor LED
1.3 Kullanım :
Şekil 1’de gösterilen cihazda, 1 numaralı kısım PS-722’nin giriş gerilimi bağlantı noktasıdır, cihaz
gövdesinde L(Line) ve N(Neutral), ile gösterilmektedir. Bu noktalara besleme gerilimini bağlayınız. Şekil 1’de 2
ile gösterilen kısım PS-722’nin DC çıkış kısmıdır, DC çıkışın polaritesi, + ve - ile gövde üzerinde gösterilmektedir.
Bu noktalardan PS-722, ayarlanabilen DC çıkış gerilimi vermektedir. PS-722 p1-ye besleme verildiğinde Şekil
1’de 4 numara ile gösterilen LED yanacaktır. Bu ledin yanması PS-722’nin çalıştığını ve çıkış gerilimi ürettiğini
göstermektedir. Şekil 1’de 3 numaralı kısım cihazın DC gerilim potansiyometresidir. Cihaza enerji verdikten
sonra potansiyometre ok yönünde çevrilerek çıkış gerilimi arttırılabilir veya ters yönde çevrilerek çıkış gerilimi
azaltılabilir ve bu şekilde çıkış gerilimi beyan edilen aralık içinde değiştirilebilir. Aşırı yüklenme, ısınma veya
çıkışın kısa devre olması gibi durumlarda cihaz kendini korumaya alarak kapanacaktır. Arıza durumunun
ortadan kalkması ile birlikte cihaz otomatik olarak kendini tekrar devreye alacaktır. (Termal koruma durumunda
besleme girişinin kesilip tekrar verilmesi gerekmektedir.)
2- Cihaz Yapısı (Şekil 2)
2.1 Giriş (1)
- Şekil 2’te 1 ile gösterilen kısım PS-722 nin Line (Hat) ve Neutral (Nötr) besleme girişidir.
- 100-240 VAC giriş gerilimi, L ve N uçları kullanarak bağlanabilir.
- 110-350 VDC giriş gerilimi, L ve N uçları kullanarak bağlanabilir.
- Cihaz, içerisinde bulunan dahili bir sigorta ile koruma altındadır. Ancak DC giriş gerilimi uygulanacak ise
uygun harici bir sigortada kullanılabilir.
2.2 Çıkış (2)
- Şekil 2’de 2 ile gösterilen kısım PS-722 nin DC gerilim çıkışıdır.
- DC çıkışın pozitif ve negatif kısımları (+) ve (-) ile gösterilmiştir.
- Çıkış gerilimi 24 VDC dir.
- Çıkış gerilimi cihaz üzerindeki potansiyometre ile 21.6-27.6 VDC arasında ayarlanabilir.
- Cihaz çıkışı kısa devreye karşı korumalıdır.
-
Çıkışı kısa devre olduğunda cihaz tamamen kapanır ve kısa devre durumu geçince kendiliğinden tekrar çalışır.
- Cihaz +55 ⁰C ortam sıcaklığına kadar çalışabilir.*
PS-722 de LED göstergesi bulunur. (Şekil 1 de 4 numaralı kısım)
- Enerji yokken : Output OK Ledi sönüktür.
- Normal çalışma modu : Output OK Ledi yanmaktadır.
- Kısa devre : Output OK Ledi sönüktür. Kısa devre durumu geçerse cihaz tekrar çalışmaya başlar.
- Aşırı yük : Normal sıcaklıkta cihazdan aşırı yük çekilirse Output OK Ledi söner. Cihaz aşör yapar. Yük
durumu normale geldiğinde tekrar çalışmaya devam eder.
Sıcaklık + Aşırı yük: Cihaz beslemeyi keser. Gerilim üretmez.
- Aşırı çıkış gerilimi : Output OK Ledi yanıp söner.
3- Bağlantı ve Montaj
3.1 Elektrik Bağlantısı
- AC Giriş (1): PS-722 nominal yükte en fazla 1.7A AC, en az 0.8A AC akım çeker. Kablo kalınlığı buna göre
seçilmelidir. Giriş klemensine maksimum 14 AWG çok damarlı (2.5mm2) kablo ,12 AWG tek damarlı (4mm2)
kablo bağlanabilir.
- DC çıkışı (2): Çıkış akımı 3A DC dir. Kablo kalınlığı buna göre seçilmelidir. Çıkış klemensine maksimum 14
AWG çok damarlı (2.5mm2) kablo ,12 AWG tek damarlı (4mm2) kablo bağlanabilir.
- Standartlara uygunluk açısından 75 ⁰C de çalışabilecek uygun bakır kablo kullanınız.
Mounting (Figure 2)
- PS-722 can be mounted on DIN rails which comply with EN50022 standards.
- Mount the device vertically. When mounting the device, it is recommended that the DC output side stays
on top side.
- Mind the device’s ventilation when mounting the device. After the mounting, it is recommended to leave a
1 cm space between PS-722 and devices next to it.
4- Technical Properties:
Input
Nominal input voltage 100-240 VAC / 130-320 VDC
Input voltage range 85-265V AC / 110-350V DC
Frequency 45-65 Hz / 0 Hz
Current consumption (@72W) 0.8 -1.7A AC (±10%)
Inrush current <20A
Internal fuse 3.15A
Estimated opening time after
Nominal Voltage <2 s (@220V AC - 72W)
Mains butering >20 ms (@220V AC - 72W)
Transient surge
Voltage protection Varistor
Line ragulation <1% (@24V DC)
Output
Nominal output voltage 24V DC (± 1% )
Output voltage range 21.6 - 27.6V DC
Nominal output current 3A DC (<55°C)
Maximum output current 4A DC
Eciency >83% @85V AC
>86% @265V AC
Residual uctuation <30 mV @220V AC
Overload protection max. 4.4A (@25°C, @220 VAC)
Short circuit protection Hysteresis turn o
Thermal protection >55°C
Series connection Yes
Parallel connection Yes (by connecting ORing diode)
Load regulation < 1%
Indicators
Output OK LED
General Information
Operating Temperature -20°C...+55°C ** (Reduce load by 2.5% / °C over 50°C)
Humidity <95% (@25°C)
Mounting Type Rail mount (EN 50022)
Rail mounting spaces 1 cm horizontally, 5 cm vertically
(spacing between other devices)
Connection Terminals with xed screws
compatible with Phillips screw drives
Connection wire max. 12 AWG (4mm2) solid wire,
14 AWG(2.5mm2) stranded wire
Protection class IP20
Pollution Degree Class 2
Overvoltage protection class 3
Dimensions DIN4 (72*95*60) mm
Casing Nylon 6
Weight 300 gr
Product Standards
Product standard EN61204-1, EN61204-3,
EN61204-4, EN61204-7
SMPS transformer standard EN61558-1
Electric safety EN60950, EN61558-2-17
Insulation voltage (input/output) 4 kV
Insulation resistance >5 MW (between input-output)
Surge voltage 3 kV Criterion A EN61000-4-5
Burst voltage 4 kV Criterion B EN61000-4-4
ESD
Air discharge 8 kV Criterion A EN61000-4-2
Contact discharge 4 kV Criterion A EN61000-4-2
Sag in input voltage (@220 VAC)
0% 20ms Criterion A EN61000-4-11
70% 500ms Criterion A EN61000-4-11
Other EN61000 3-2, EN61000 6-2, EN55011, EN55022
24V 72W Power Supply
PS-722
! ATTENTION
This user manual contains information necessary for the safe and correct operation of the device. Before
mounting the device, please read this user manual carefully and pay attention to warnings.
Safety and Warnings
! ATTENTION
Do not open the device under any circumstances. An opened device’s warranty will become void.
! ATTENTION The device must be mounted only by qualied personnel with necessary precautions against
electric shock in place. Incorrect connection may create dangerous result for people and environment.
Incorrect connection may result in permanent damage to the performance of the device.
- Before you energize the device or remove the device from mains, make sure that the supply cable isn’t
connected to mains.
- Supply input of the device must be connected according to EN60950 standards.
! A supply voltage greater than 265V AC may result in an explosion in the device or in damages to the user.
- Device supply must be at a sucient power capacity and must comply with security standards.
-
Cables connected to the outputs of PS-722 must be suitable for the maximum current that PS-722 can provide.
- After device connection is nished, connection points must be protected against accidental contacts.
- Mounting of the device must be done vertically as shown in Figure-1.
1- Introduction
1.1 Applications : PS-722 is a 72W high eciency SMPS which was designed according to DIN case
standards for easy installation in panels. It can be safely used in industrial and building automation
applications.
1.2 General Features :
- Wide input voltage range 85-265V AC (50-60 Hz) / 110-350V DC
- Adjustable DC output voltage 21.6 ...27.6V DC
- 72W output power (3A DC @24V DC)
- Status notication LED
- High eciency operation >86%
- Low input voltage protection
- Short circuit, overload protection
- Thermal protection
- Class 2 device, no earth connection is necessary
- DIN4 case
- IP20 Protection class
- CE, EN 60950,EN 61204
3
2
4
1
1- Input Voltage
2- DC Output
3- Setting Range of the Output Voltage
4- Output OK LED
1.3 Operation : The part of the device which is numbered as 1 in Figure-1 is the input voltage connection
point of PS-722 and it is shown with L (Line) and N (Neutral) on the device body. Connect the supply voltage
to these points. The part of the device which is numbered as 2 in Figure-1 is the DC output connection point
of PS-722 and its polarity is shown with + and - on the device body. PS-722 supplies adjustable DC voltage
from these connection points. When supply voltage is applied to PS-722, the LED which is numbered as 4
in Figure-1 will light up. When this is LED is lit, it indicates that PS-722 is working and it generates an output
voltage. The part of the device which is numbered as 3 in Figure-1 is the DC voltage adjustment trimpot of
the device. After the device has been energized, the output voltage is increased by turning the adjustment
trimpot clockwise and is decreased by turning the adjustment trimpot is turned counterclockwise. This way,
the output voltage can be adjusted in the specied range.The device will turn itself o to protect itself during
cases of overload, overheating and shortcircuit at the output contacts. When the error state is resolved, it will
activate itself automatically. (In case of thermal protection power on reset is needed).
2- Block Diagram
2.1 Input (1)
- The part which is numbered as 1 in Figure-2 is the Line and Neutral supply inputs of PS-722.
- 100-240V AC input voltage can be connected by using the L and N terminals.
- 110-350V DC input voltage can be connected by using the L and N terminals.
- The device will turn itself o to protect itself during cases of overload, overheating and shortcircuit at the
output contacts. When the error state is resolved, it will activate itself automatically.
2.2 Output (2)
- The part which is numbered as 1 in Figure-2 is the DC voltage output of PS-722.
- Positive and negative parts of the output voltage are shown with (+) and (-).
- Output voltage is 24V DC.
- Output voltage can be adjusted between 21.6-27.6V DC values by using the adjustment trimpot on the
device.
- Device output is protected against short circuit.
- When the output is shorted circuited, device turns o completely and turns on again after the short circuit
condition is resolved.
- The device can operate up to an ambient temperature of +55⁰C.*
PS-722 has LED indicator (Parts 4 in Figure-1).
- When there’s no energy : Output OK LED is o.
- Normal operation mode : Output OK LED is on.
- Short circuit : Output OK LED is o. If short circuit situation is resolved, the device starts to work again.
- Overload : If overload is drawn from device at normal temperature, Output OK LED turn o. The device
makes blinks. When the load condition returns to normal, the device starts to opening again.
- Overheating + Overload : Device cuts the supply, doesn’t generate voltage.
- Overvoltage on Output : Output OK LED blinks.
3- Connection and Mounting
3.1 Wire Connection
- AC Input (1): Under nominal load, PS-722 draws maximum 1.7A AC and minimum 0.8A AC. Wire thickness
must be selected according to these values. Maximum 14 AWG stranded wire (2.5 mm2) or 12 AWG solid wire
(4 mm2) can be connected to the input terminal.
- DC output (2): Output current is 3A DC. Wire thickness must be selected according to this value. Maximum
14 AWG stranded wire (2.5 mm2) or 12 AWG solid wire (4 mm2) can be connected to the output terminal.
- In terms of complying with standards, use copper wires that can operate at 75oC.
Figure-5
3.2 Installation (Abbildung 3) und Parallel-Serielle Verbindung (Abbildung 4)
- PS-722 kann einfach auf DIN-Schienen montiert werden, die den Normen EN50022 entsprechen.
-Installieren Sie das Gerät senkrecht. Bei der Montage muss das Gerät so montiert werden, dass der DC-
Ausgangsteil nach oben ist, so wird das empfohlen.
- Bei der Installation auf die Belüftung des Gerätes achten. Nach der Montage, PS-722 und benachbarte
Geräte, wird es empfohlen zwischen ihnen einen Abstand von 1 cm zu lassen.
4- Technische Daten:
100-240 VAC / 130-320 VDC
85-265V AC / 110-350V DC
45-65 Hz / 0 Hz
0.8-1.7A AC (±%10)
<20 A
3.15 A
<2 s (@220V AC - 72W)
>20 ms (@220V AC - 72W)
varistör
<%1 (@24V DC)
24V DC (± %1 )
21.6 - 27.6V DC
3A DC (<55°C)
4A DC @85V AC
>83% @85V AC, >86% @265V AC
<30 mV @220V AC
max. 4.4A (@25, @220V AC)
Hysterese-Abschaltung
>55°C
Evet
Ja (durch Anschluss einer ORing-Diode)
< %1
Gerät funktioniert - Gelbe LED
-20°C...+55°C ** (Über 50 °C Last um 2,5 %/°C reduzieren)
<95% (@25°C)
Schienenmontage(EN 50022)
Horizontal 1 cm, vertikal 5 cm (Abstand zu anderen Geräten)
Feste Schraubklemme mit Kreuzschlitzschraubendreher-Klemmung
max. 12 AWG (4 mm2) Massivdraht, 14 AWG (2,5 mm2)
mehradriges Kabel
IP20
Klasse 2
3
DIN4 (72*95*60) mm
Nylon 6
300 gr
EN61204-1, EN61204-3, EN61204-4, EN61204-7
EN61558-1
EN60950, EN61558-2-17
4 kV
>5 MW (zwischen Ein- und Ausstieg)
3 kV Kriterium A EN61000-4-5
4 kV Kriterium B EN61000-4-4
8 kV Kriterium A EN61000-4-2
4 kV Kriterium A EN61000-4-2
(@220V AC)
0% 20ms Kriterium A EN61000-4-11
70% 500ms Kriterium A EN61000-4-11
EN61000 3-2, EN61000 6-2, EN55011, EN55022
Eingang
Nenneingangspannung
Eingangsspannungsbereich
Frequenz
derzeitige Generation (@72W)
Einschaltstrom
interne Sicherung
Önungszeit nach der
Anlegen Nennspannung
Netzpuerung
Transienter
Überspannungsschutz
Zeilenregulierung
Ausgang
Nennausgangsspannung
Ausgangsspannungsbereich
Nennausgangsstrom
Maximaler Ausgangsstrom
Ertrag
Reststoß
Überspannungschutz
Kurzschlussschutz
Wärmeschutz
Serielle Verbindung
parallele Verbindung
Ladungsregulierung
Indikatoren
Output Ok
Allgemeine Informationen
Betriebstemperatur
Feuchtigkeit
Montagetyp
Schienenmontagebereich
Anschluss
Verbindungskabel
Schutzklasse
Verschmutzungsgrad
Überspannungsschutzklasse
Abmessungen
Kasten
Gewicht
Produktnormen
Produktstandard
SMPS Transformatorstandard
elektrische Sicherheit
Isolationsspannung (Ein/aus)
Isolationswiderstand
Stoßspannung
Berstspannung
ESD
Luftentladung
Kontaktentladung
Senkung der Eingangsspannung
Andere
Abbildung-5
24V 72W Stromversorgung
PS-722
! ACHTUNG
Dieses Handbuch enthält Informationen, die für die sichere und korrekte Funktion des Geräts erforderlich
sind. Bitte lesen Sie die Bedienungsanleitung vor der Installation sorgfältig durch und beachten Sie die
Warnhinweise.
Sicherheit und Warnungen
! ACHTUNG Önen Sie das Gerät auf keinen Fall, geönete Geräte unterliegen nicht unter der Garantie.
! ACHTUNG Das Gerät sollte nur von qualizierten Personen angeschlossen werden, die Vorsichtsmaßnahmen
gegen elektrischen Schlag treen. Falsche Anschluss kann gefährliche Folgen für Personen und Umwelt
haben. Die Falsche Verbindung kann zu Schäden bei der Geräteleistung verursachen.
- Schalten Sie die Stromversorgung aus, wenn Sie das Gerät an die Stromversorgung anschließen
oder davon trennen.
- Der Versorgungseingang des Geräts muss gemäß den Normen EN 60950 angeschlossen werden.
! Das Anlegen von mehr als 265 V Wechselstrom an das Gerät kann zu Explosionen oder Schäden für
den Benutzer verursachen.
- Die Geräteversorgung muss ausreichend leistungsfähig sein und den Sicherheitsnormen entsprechen.
- Geräteausgänge müssen für den maximalen Strom geeignet sein, den PS-722 abgeben kann.
- Nach dem Anschließen des Gerätes müssen die Anschlüsse gegen unbeabsichtigtes Berühren
geschützt werden.
- Die Installation des Geräts erfolgt vertikal wie in Abbildung 1, mit dem AC-Versorgungseingang unten
und dem DC-Ausgang oben, sollte es so gemacht werden.
1- Einleitung
1.1 Anwendungen: PS-722 können Sie bedenkenlos in Industrieanwendungen und Gebäudeautomation
einsetzen, Hocheziente 36-W-Schaltanlage, die gemäß DIN-Box-Standards für eine einfache Installation in
Schaltschränken ausgelegt ist, ist Modus Stromversorgung.
1.2 Allgemeine Eigenschaften:
- Großer Eingangsspannungsbereich 85-265 VAC (50-60 Hz) / 110-350 VDC
- Einstellbare DC-Ausgangsspannung 21,6 ...27,6V DC
- 72 W Ausgangsleistung (3 A DC bei 24 V DC)
- Statusanzeige-LED
- Hochezienter Betrieb mit >86 %
- Schutz vor niedriger Eingangsspannung
- Kurzschluss-, Überlastschutz
- Wärmeschutz
- Gerät der Klasse 2, kein Erdungsanschluss erforderlich
- DIN4-Box
- Schutzart IP20
- CE, EN 60950, EN 61204
3
2
4
1
1-Versorgung -Eingang
2- DC-Ausgang
3- Einstellung der Gleichspannung
4- Betriebs-LED des Geräts
1.3 Verwendung:
In dem in Abbildung 1 gezeigten Gerät ist Teil 1 der Eingangsspannungsanschluss des
PS-722, des Geräts am Körper mit L(Linie) und N(Neutral) bezeichnet. Schließen Sie an diesen Punkten die
Versorgungsspannung an. 2 in Abbildung 1 der mit gezeigte Teil ist der DC-Ausgangsteil des PS-722, die
Polarität des DC-Ausgangs ist auf dem Gehäuse mit + und - angegeben. Anhand dieser Punkte liefert der PS-722
eine einstellbare DC-Ausgangsspannung. Abbildung: Wenn das PS-722 mit Strom versorgt wird, wird die LED
mit der Nummer 4 in 1 aueuchten. Wenn diese LED leuchtet, arbeitet PS-722 und erzeugt Ausgangsspannung
und zeigt an. In Abbildung 1 ist Teil 3 das Gleichspannungs Potentiometer des Geräts. Nach dem Einschalten
des Geräts Anschließend kann die Ausgangsspannung durch drehen des Potentiometers in Pfeilrichtung oder
durch drehen in die entgegengesetzte Richtung erhöht werden und reduziert so die Ausgangsspannung im
angegebenen Bereich die variiert werden. Bei Überlastung, Erwärmungen und in Fällen wie einem Kurzschluss
am Ausgang schaltet sich das Gerät selbst ab, in dem es sich selbst schützt. Fehlerstatus das Gerät wird
automatisch reaktiviert. (Im Falle eines Wärmeschutzes Die Futterzufuhr muss unterbrochen und erneut
gegeben werden.)
2- Gerätestruktur (Abbildung 2)
2.1 Einführung (1)
- Der in Abbildung 2 mit 1 gekennzeichnete Teil ist der Netz und Nullleiter der Versorgungseingang des PS-722.
- Über die L- und N - Klemmen kann eine Eingangsspannung von 100–240 VAC angeschlossen werden.
- 110-350 VDC Eingangsspannung kann über L und N-Klemmen angeschlossen werden.
- Das Gerät ist durch eine interne Sicherung geschützt. Wenn jedoch DC-Eingangsspannung angelegt werden
soll, kann in eine geeignete externe Sicherung eingesetzt werden.
2.2 Ausgang (2)
- Der in Abbildung 2 mit 2 gekennzeichnete Teil ist der Gleichspannungsausgang des PS-722.
- Die positiven und negativen Teile des DC-Ausgangs werden durch (+) und (-) angezeigt.
- Die Ausgangsspannung beträgt 24 VDC.
- Die Ausgangsspannung kann mit dem Potentiometer am Gerät zwischen 21,6-27,6 VDC eingestellt werden.
- Geräteausgang ist gegen Kurzschluss geschützt.
- Bei Kurzschluss des Ausgangs schaltet das Gerät vollständig ab und startet nach Beendigung des
Kurzschlusszustandes selbstständig neu.
- Das Gerät kann bis zu einer Umgebungstemperatur von +55C betrieben werden.
Das PS-722 hat eine LED-Anzeige. (Abschnitt 4 in Abbildung 1)
- Wenn kein Strom vorhanden ist : Die Ausgangs-OK-LED ist aus.
- Normaler Betriebsmodus : LED Ausgang OK leuchtet.
- Kurzschluss : Ausgang OK Led ist aus. Wenn der Kurzschlusszustand vorüber ist, beginnt das Gerät wieder
zu arbeiten
- Überlast : Ausgang OK LED erlischt, wenn das Gerät bei normaler Temperatur überlastet wird, blinkt das
Gerät. Wenn der Ladestatus in normalen Zustand kommt, funktioniert es wieder weiter.
Temperatur + Überlast: Das Gerät unterbricht die Stromversorgung. Es erzeugt keine Spannung.
- Über Ausgangsspannung : Output OK LED blinkt.
3- Bağlantı ve Montaj
3.1 Elektrik Bağlantısı
- Wechselstromeingang (1): PS-722 zieht maximal 0,9 A Wechselstrom und mindestens 0,4 A Wechselstrom
bei Nennlast. Die nach Kabelstärke entsprechend ausgewählt werden soll. Maximal 14 AWG mehradrig (2,5
mm) Draht zum Eingangsanschluss, 12 AWG einadrig (4 mm2) Kabel angeschlossen werden kann.
- DC-Ausgang (2): Der Ausgangsstrom beträgt 3 A DC. Die Kabelstärke sollte entsprechend gewählt werden.
Maximal 14 an Ausgangsklemme AWG mehradriges (2,5 mm2) Kabel, 12 AWG einadriges (4 mm2) Kabel
kann angeschlossen werden.
- Zur Einhaltung der Normen geeignetes Kupferkabel verwenden, das bei 75C betrieben werden kann.
ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.
Adr: Dudullu OSB; 1. Cadde; No:23 34776
Ümraniye - İSTANBUL / TÜRKİYE
Tel: +90 216 313 01 10 Fax: +90 216 314 16 15
E-mail: iletisim@entes.com.tr - contact@entes.eu
Web: www.entes.com.tr - www.entes.eu
Call Center Technical Support: 0850 888 84 25 A7202/Rev.5

Produktspezifikationen

Marke: Entes
Kategorie: niet gecategoriseerd
Modell: PS-722

Brauchst du Hilfe?

Wenn Sie Hilfe mit Entes PS-722 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung niet gecategoriseerd Entes

Entes

Entes ERB-50 Bedienungsanleitung

6 September 2024
Entes

Entes GEM-10SH Bedienungsanleitung

6 September 2024
Entes

Entes RGSR-24S-OG Bedienungsanleitung

6 September 2024
Entes

Entes RGSR-20S-OG Bedienungsanleitung

6 September 2024
Entes

Entes RG3-15CL Bedienungsanleitung

6 September 2024
Entes

Entes MPR-53S-96 Bedienungsanleitung

6 September 2024
Entes

Entes MPR-47S-L Bedienungsanleitung

6 September 2024
Entes

Entes ETMO-02-DR Bedienungsanleitung

6 September 2024
Entes

Entes MPR-45S-L Bedienungsanleitung

6 September 2024
Entes

Entes MPR-53S-OG-DIN Bedienungsanleitung

6 September 2024

Bedienungsanleitung niet gecategoriseerd

Neueste Bedienungsanleitung für -Kategorien-

APC

APC C2C Bedienungsanleitung

18 September 2024
APC

APC AP7868 Bedienungsanleitung

18 September 2024
APC

APC P8VNTG Bedienungsanleitung

18 September 2024
APC

APC P62 Bedienungsanleitung

18 September 2024
APC

APC AP7898 Bedienungsanleitung

18 September 2024
Hama

Hama Magnet 00183283 Bedienungsanleitung

18 September 2024
IFM

IFM TD2211 Bedienungsanleitung

18 September 2024
Coyote

Coyote C1CH36FS Bedienungsanleitung

18 September 2024
IFM

IFM AC001S Bedienungsanleitung

18 September 2024
Dimplex

Dimplex SRX120EM Bedienungsanleitung

18 September 2024
