Seite 1/6

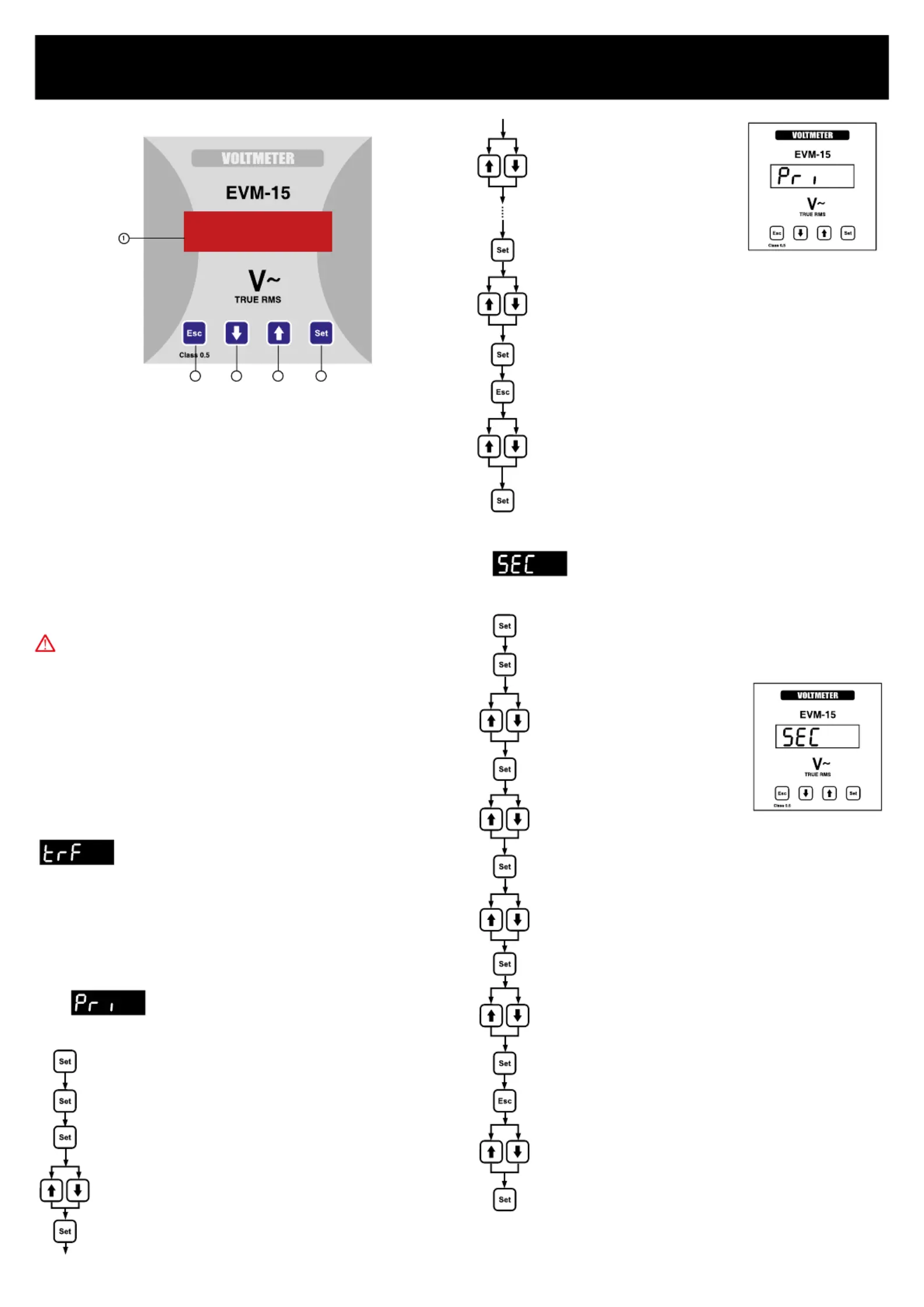

VOLTMETRE

EVM-15

1 .......... Ölçülen gerilimi gösteren display.

2 .......... ESC tuşu. Menülerden çıkış tuşu.

3 .......... AŞAĞI yönde hareket tuşu.

4 .......... YUKARI yönde hareket tuşu.

5 .......... SET tuşu. Menüye giriş ve değer giriş tuşu. Ölçme konumundayken

3 sn. basılı tutulursa menüye girilir.

Doğru Kullanım ve Güvenlik Şartları:

Aşağıdaki şartlara uyulmaması halinde ölüm ve ciddi yaralanmalar olabilir.

- Cihaz bağlanırken bütün enerjiyi kesiniz.

- Cihaz şebekeye bağlandığında arka kapağı çıkartmayınız.

- Cihazı solvent yada benzeri bir madde ile temizlemeye çalışmayınız.

Sadece kuru bez kullanınız.

- Bağlantıları kontrol ediniz.

- Elektriksel cihazlar sadece bayiniz tarafından tamir edilmelidir.

- Cihaz sadece pano tipi montaj içindir.

- Kullanılacak sigorta F tipi olmalı ve akım sınır değeri 6A olmalıdır.

EVM-15 ile aşağıdaki ölçüm ve uygulamaları yapabilirsiniz.

1) Tek Fazlı bir sistemde gerilim ölçümü yapabilir.

2) Gerilim trafosu primer (1-40000) ve sekonder (1-300) değerlerini değiştirebilir.

3) CodE menüsünden 4 haneli bir kullanıcı şifresi belirleyerek, cihazın ayarlarının yetkisiz

kişilerce değiştirilmesini önleyebilirsiniz.

EVM-15’in devreye alınması ve menü ayarları:

Cihazın bağlantılarını kullanma talimatında verilen bağlantı şekillerine uygun olarak yaptıktan

sonra enerji verin.

Ölçüm ve uygulamalarınızın doğru olması için menüleri kullanarak gerekli ayarlamaları yapın.

Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen

durumlardan üretici rma hiç bir şekilde sorumlu tutulamaz.

Gerilim trafosu menüsü:

Gerilim trafosu primer ve sekonder değerinin girildiği menüdür.

Not: Gerilimi ölçülen sistem ile EVM-15 arasında gerilim trafosu kul-

lanılmıyorsa, gerilim trafosu primer değerini 00100 ve sekonder değerini

100 giriniz.

Örnek: Gerilimi ölçülen sistem ile EVM-15 arasında 34500V/100V luk bir

gerilim trafosu kullanılıyorsa;

Gerilim trafosu primer değeri = 34500,

Sekonder değeri = 100 girilmelidir.

Gerilim trafosu primer değerinin girilmesi:

Gerilim trafosu primer değerinin girildiği menüdür.

1-40000 arasında bir değer girilebilir.

Gerilim trafosu primer değerini girmek için; Ölçme konumundayken,

SET tuşuna 3 sn. basın (trF menüsü görünecektir.)

SET tuşuna basın (Prı menüsü görünecektir)

SET tuşuna basın (displayin en solundaki rakam yanıp sönecektir)

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin 10000’ler

hanesini bulun

YUKARI-AŞAĞI tuşlarını kullanarak

gireceğiniz değerin 1000’ler hanesini bulun

SET ve YUKARI-AŞAĞI tuşlarını kullanarak

diğer hane değerlerini girebilirsiniz.

SET tuşuna basın (displayin en sağındaki

rakam yanıp sönecektir. 10’lar hanesini

yanlış girdiyseniz ESC tuşuna basarak tekrar girebilirsiniz.)

SET tuşuna basın, Prı menüsü görünecektir. (Veri girilmiştir. Fakat henüz

işleme alınmamıştır.Yeni verinin işleme alınması için aşağıdaki yolu takip edin)

Displaylerde (SAUE) göründüğünde SET tuşuna basın (SAUE göründüğünde

ESC tuşuna basarsanız veya “SAUE” yerine “CAnC” seçeneğini seçerseniz yeni

veri iptal edilecek, bir önceki değer işleme alınacaktır.)

Sekonder değerini girmek için; Ölçme konumundayken,

SET tuşuna 3 sn. basın (trF menüsü görünecektir.)

YUKARI-AŞAĞI tuşlarını kullanarak SEC

menüsünü bulun

SET tuşuna basın (displayin 3. rakamı

yanıp sönecektir).

YUKARI-AŞAĞI tuşlarını kullanarak

gireceğiniz değerin 100’ler hanesini bulun.

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin 10’lar hanesini

bulun .

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin 1’ler hanesini

bulun .

SET tuşuna basın (displayin 4. rakamı yanıp sönecektir.

(100’ler hanesini yanlış girdiyseniz ESC tuşuna basarak

tekrar girebilirsiniz).

SET tuşuna basın (displayin en sağındaki rakam yanıp sönecektir.

(10’lar hanesini yanlış girdiyseniz ESC tuşuna basarak tekrar

girebilirsiniz).

Displaylerde (SAUE) göründüğünde SET tuşuna basın (SAUE

göründüğünde ESC tuşuna basarsanız veya “SAUE” yerine “CAnC”

seçeneğini seçerseniz yeni veri iptal edilecek, bir önceki değer işleme

alınacaktır.)

SET tuşuna basın, SEC görünecektir. (Veri girilmiştir. Fakat henüz işleme

alınmamıştır.Yeni verinin işleme alınması için aşağıdaki yolu takip edin)

YUKARI-AŞAĞI tuşlarını kullanarak displaylerde (SAUE) görünmesini

sağlayın.

Displaylerde (CAnC) görününceye kadar ESC tuşuna tek tek basın.

SET tuşuna basın (Prı menüsü görünecektir.)

Gerilim trafosu sekonder değerinin seçilmesi:

Gerilim trafosu sekonder değerinin girildiği menüdür.

1 - 300 arasında bir değer seçilebilir.

YUKARI-AŞAĞI tuşlarını kullanarak displaylerde (SAUE) görünmesini sağlayın.

YUKARI-AŞAĞI tuşlarını kullanarak gireceğiniz değerin birler hanesini bulun

Displaylerde (CAnC) görününceye kadar ESC tuşuna tek tek basın.

SET tuşuna basın (displayin 2. rakamı yanıp sönecektir. 10000’ler

hanesini yanlış girdiyseniz ESC tuşuna basarak tekrar girebilirsiniz)

Genel Bilgi ve Kullanım Alanları

EVM-15 tek fazlı bir sistemde; sistemin gerilimini ölçmek için tasarlanmış bir cihazdır.

VOLTMETRE

EVM-15

Kullanıcı Şifresinin tanımlanması

Kullanıcı ifresinin tanımlandığı ve aktif yapıldığı menüdür. Cihazın ayar-

larının yetkisiz kiilerce değitirilmesini önlemek için, bu menüde 4 haneli

bir kullanıcı ifresi belirleyip bu ifreyi aktif hale getirmelisiniz.

Pın menüsünün altında 2 adet alt menü vardır.

Panel Delik Ölçüleri

Bağlantı Şeması

Sistem

TİP PR 19 (96x96) TİP PR 19 (96x96)

Boyutlar

Kullanıcı ifresini değitirmek için; Ölçme konumundayken,

SET tuuna 3 sn. basın (trF menüsü görünecektir.)

YUKARI-AAĞI-SET tularını kullanarak

eski ifreyi girin. ifreyi yanlı girerseniz

“Err” mesajı alacaksınız. Bu durumda SET

tuuna basarak ilemleri tekrarlayın.

YUKARI-AAĞI-SET tularını kullanarak

yeni ifreyi tekrar girin. ifreyi yanlı

girerseniz “Err” mesajı alacaksınız. Bu

durumda SET tuuna basarak ilemleri

tekrarlayın.

Displaylerde (SAUE) göründüğünde SET tuuna basın (SAUE göründüğünde

ESC tuuna basarsanız veya “SAUE” yerine “CAnC” seçeneğini seçerseniz yeni

veri iptal edilecek, bir önceki değer ileme alınacaktır.)

Kullanıcı ifresini aktif hale getirmek için; Ölçme konumundayken,

SET tuuna 3 sn. basın (trF menüsü görünecektir.)

YUKARI-AAĞI tularını kullanarak CodE menüsünü bulun

SET tuuna basın (EnbL menüsü görünecektir.)

SET tuuna basın (displayin en solundaki rakam yanıp sönecektir)

SET tuuna basın no görünecektir.

Displaylerde (CAnC) görününceye kadar ESC tuuna tek tek basın.

YUKARI-AAĞI tularını kullanarak YES

menüsünü bulun

SET tuuna basın EnbL görünecektir. (Veri girilmitir. Fakat henüz ileme

alınmamıtır.Yeni verinin ileme alınması için aağıdaki yolu takip edin)

YUKARI-AAĞI tularını kullanarak displaylerde (SAUE) görünmesini

sağlayın.

Displaylerde (SAUE) göründüğünde SET tuuna basın (SAUE

göründüğünde ESC tuuna basarsanız veya “SAUE” yerine “CAnC”

seçeneğini seçerseniz yeni veri iptal edilecek, bir önceki değer ileme

alınacaktır.)

YUKARI-AAĞI-SET tularını kullanarak ifreyi

girin. ifreyi yanlı girerseniz “Err” mesajı

alacaksınız. Bu durumda SET tuuna basarak

ilemleri tekrarlayın.

Kullanıcı şifresinin aktif hale getirilmesi:

Kullanıcı ifresini aktif etmek için kullanılan menüdür.

Kullanıcı ifresi aktif hale getirildiği takdirde menülere girmek için; anlık

değerler gözlemlenirken, “Set” tuuna 3 sn. basıldığında kullanıcı ifresi

sorulacaktır.

YUKARI-AAĞI-SET tularını kullanarak

yeni ifreyi girin.

SET tuuna basın CHnG görünecektir. (Veri girilmitir. Fakat henüz ileme

alınmamıtır.Yeni verinin ileme alınması için aağıdaki yolu takip edin)

Displaylerde (CAnC) görününceye kadar ESC tuuna tek tek basın.

YUKARI-AAĞI tularını kullanarak displaylerde (SAUE) görünmesini sağlayın.

YUKARI-AAĞI tularını kullanarak CodE menüsünü bulun

SET tuuna basın (EnbL menüsü görünecektir.)

YUKARI-AAĞI tularını kullanarak CHnG menüsünü bulun.

SET tuuna basın (displayin en solundaki rakam yanıp sönecektir)

Kullanıcı Şifresinin değiştirilmesi:

Kullanıcı ifresini değitirmek için kullanılan menüdür.

Not: Fabrika çıkıı kullanıcı ifresi “1234” tür.

Teknik Özellikler

Iletme Gerilimi (Un) : 24 ... 250 V AC/DC

Frekans (Hz) : 45-65 Hz

Besleme Girii Güç Tüketimi : < 4 VA

Ölçme Girileri Güç Tüketimi : < 1VA

Vin : 1 - 300 VAC

Ölçme Aralıgı : 0...40 kV

Sınıf : 0,5±1dijit [(%10-%100) x tam skala]

Gerilim Trafosu Oranı

Primer : 1-40000

Sekonder : 1-300

Ortam Sıcaklığı : -5°C; +70°C

Gösterge : Kırmızı LED display

Boyutlar : PR-19

Cihaz Koruma Sınıfı : Çift yalıtım-sınıf II ( )

Kutu Koruma Sınıfı : IP 54

Terminal koruma sınıfı : IP 00

Kutu Malzemesi : Yanmaz ABS

Bağlantı ekli : Panoya önden

Terminal Bağlantısı için

kablo kesiti : 2.5 mm

Ağırlık : 0.30 kg

Montaj Sınıfı : Sınıf III

Pano Delik Ölçüleri : 91x91mm

EN-61010-1 standardı ile uyumludur.

Fabrika Çıkış Değerleri

Prı - 00100

SEC - 100

CodE EnbL - no

CodE - 1234

VOLTMETRE

EVM-15

1 .......... This display shows to measured voltage

2 .......... ESC Button. Used to quit from the menu.

3 .......... DOWN Button

4 .......... UP Button

5 .......... SET button. It is used to enter into the menu and to save the values.

If SET button is pressed for 3 seconds in the measurement mode, you

can enter into menus.

Precautions For Installation And Safe Use:

- Failure to follow those instructions will result in death or serious injury.

- Disconnect all power before working on equipment.

- When the device connected to the network, do not remove the back panel

- Do not try to clean the device with solvent or the like.Only clean the device

with dried cloth.

- Verify correct terminal connections when wiring.

- Electrical equipment should be serviced only by your component seller.

- Only for rack panel mounting.

- The fuse should be used F type and current boundary value must be 6A

Application of EVM-15

1) It can measure phase voltage in single phase systems.

2) Voltage transformer primer ratio (1-40000) and seconder ratio (1-300) can be programmed.

3) CodEA password can be arranged from menu in order to prevent

change of the setting by unauthorized person.z.

EVM-15 Menu Settings

After making the connections of the device as given in user manual, voltage is

supplied. Required settings must be done by using menus in order to have the

correct measurements and applications.

No responsibility is assured by the manufacturer or any of its subsidiaries

for any consequences arising out of the use of this material.

Voltage transformer ratio:

Primary and secondary values of Voltage Transformer ratio can

be programmed in this menu.

Note: Enter the primary value as 00100 and secondary value as

100 if there is no voltage transformer is used between EVM-15

and system.

For example; If there is 34500V/100V voltage transformer is used

between EVM-15 and system;

Primary value of voltage transformer = 34500,

Secondary value = 100 is set.

In order to enter the voltage transformer primary value; press

SET button for 3 sec. in measurement mode (trF is displayed)

Press SET button (Prý menu is displayed)

Press SET button (Most left digit of display blinks)

Find 1st digit of the value which you want to enter by scrolling

UP/DOWN buttons.

Find 2nd digit of the value which you want

to enter by scrolling UP/DOWN buttons.

Enter the other digits similarly by scrolling

SET, UP and DOWN buttons.

Press SET button (most right digit of display

blinks. If you set 4th digit value incorrect,

you can set again by pressing ESC button)

Press SET button, Prý menu is displayed. (New value is entered but it is

not executed yet. In order to set the new value, please follow below steps.)

Press SET button while SAUE is displayed. (If you press ESC button

or select “CAnC” option instead of “SAUE”, new data is cancelled

and the previous data is set.)

In order to enter the secondary value; press SET button for 3 sec.

in measurement mode (trF is displayed)

Find SEC menu by scrolling UP/DOWN

buttons.

Press SET button (3rd digit blinks in

display).

Enter the 3rd digit value by scrolling

UP/DOWN buttons.

Enter the 4th digit value by scrolling UP/DOWN buttons

Find 5th digit of the value which you want to enter by scrolling

UP/DOWN buttons.

Press SET button (4th digit of display blinks.

(If you set 3rd digit value incorrect, you can set again by

pressing ESC button).

Press SET button (most right digit of display blinks. If you set 4th

digit value incorrect, you can set again by pressing ESC button)

Press SET button while SAUE is displayed. (If you press ESC button

or select “CAnC” option instead of “SAUE” new data is cancelled

and the previous data is set.)

Press SET button, SEC menu is displayed. (New value is entered but

it is not executed yet. In order to set the new value, please follow

below steps.)

By using UP/DOWN buttons, nd SAUE

Press ESC button one by one until CAnC is displayed.

Press SET button (Prý menu is displayed)

Programming the Secondary value of voltage transformer:

Secondary value of voltage transformer is entered in this

menu. This value can be entered between 1-300.

By using UP/DOWN buttons, nd SAUE

Find 5th digit of the value which you want to enter by scrolling UP/DOWN

buttons.

Press ESC button one by one until CAnC is displayed.

Press SET button (2nd digit of display blinks. If you set 1st digit

value incorrect, you can set again by pressing ESC button)

Programming the primary value for voltage transformer:

Primary value for voltage transformer is programmed in this

menu. This value can be entered between 1-40000.

General Information

EVM-15 is designed to measure the phase voltage of the single phase system.

Produktspezifikationen

Marke:	Entes
Kategorie:	Nicht kategorisiert
Modell:	EVM-15-96

Brauchst du Hilfe?

Wenn Sie Hilfe mit Entes EVM-15-96 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Nicht kategorisiert Entes

Entes ERB-50 Bedienungsanleitung

6 September 2024

Entes GEM-10SH Bedienungsanleitung

6 September 2024

Entes RGSR-24S-OG Bedienungsanleitung

6 September 2024

Entes RGSR-20S-OG Bedienungsanleitung

6 September 2024

Entes RG3-15CL Bedienungsanleitung

6 September 2024

Entes MPR-53S-96 Bedienungsanleitung

6 September 2024

Entes MPR-47S-L Bedienungsanleitung

6 September 2024

Entes ETMO-02-DR Bedienungsanleitung

6 September 2024

Entes MPR-45S-L Bedienungsanleitung

6 September 2024

Entes MPR-53S-OG-DIN Bedienungsanleitung

6 September 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024

AEG MECK52 Bedienungsanleitung

16 Oktober 2024

Makita UR012G Bedienungsanleitung

16 Oktober 2024

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024

IFM AC901S Bedienungsanleitung

16 Oktober 2024

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
