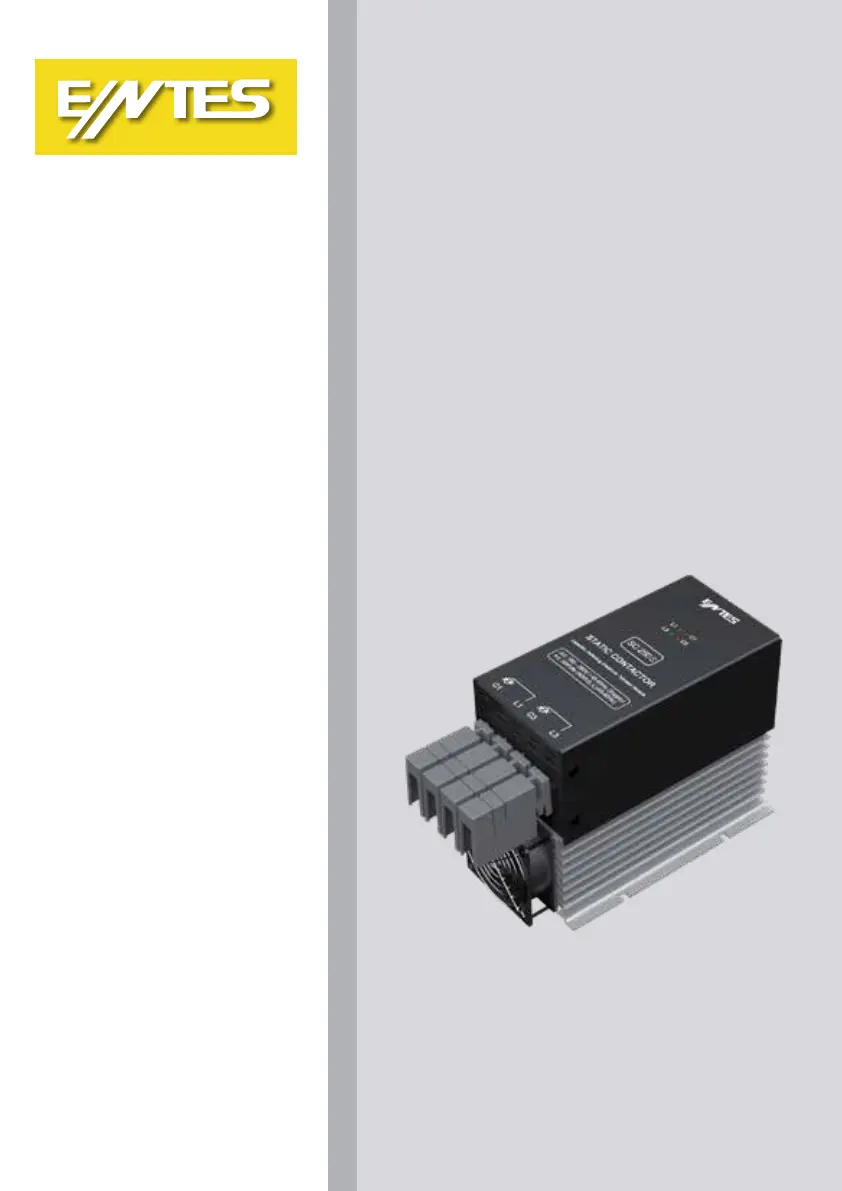

Statik Kontaktör
Static Contactor
Thyristorsteller
ENT-SC-225/250
ENT-SC-225S/250S
www.entes.com.tr
www.entes.eu A7919/Rev.5
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor / Thyristorsteller
2
İçindekiler / Contents
Genel Bilgiler ................................................................................................................................ 3
Güvenlik Uyarıları ......................................................................................................................... 4
1.GiriÅŸ............................................................................................................................................. 6
1.1 Genel Özellikler 6 .....................................................................................................................................................
1.2 Teknik Özellikler ....................................................................................................................................................7
1.3 Cihaz Boyutları 8 ......................................................................................................................................................
1.4 Cihaz Donanımı 8 ....................................................................................................................................................
1.5 Statik Kontaktör Pano içi Yerleşimi 9 .................................................................................................................
1.6 Cihaz Ön Panel 9 ........................................................................................................................
1.7 Cihaz Klemens Sac Gösterimi 10 .........................................................................................................................
1.9 Cihaz Led Göstergesi 10 ..........................................................................................................................................
1.10 Mekanik bağlantı 11 ...............................................................................................................................................
1.11 Elektriksel bağlantı 12 ............................................................................................................................................
2. Cihaz Çalışma Prensibi ............................................................................................................. 13
2.1 Cihaz Kongürasyon (SC-225S/250S için) 13 ...................................................................................................
2.2 Cihaz Sorun Giderme 15 ..........................................................................................................................................
3. Bakım ......................................................................................................................................... 15
4. Garanti Şartları ......................................................................................................................... 16
5.Uygunluk Bilgileri ...................................................................................................................... 16
ENT-SC-225/250/225S/250S Static Contactor ............................................................................ 17
Safety Requirements .................................................................................................................... 17
Warnings ....................................................................................................................................... 17
Warranty Terms ............................................................................................................................. 18
1 Introduction ............................................................................................................................... 19
1.1 Places of Use 19 ..........................................................................................................................................................
1.2 General Specications 19 ........................................................................................................................................
1.3 Technical Specications .....................................................................................................................................20
1.4 Compliance with standards 21 .............................................................................................................................
1.5 Front/side/rear panel 21 ..........................................................................................................................................
2 Using the device ........................................................................................................................ 23
2.1 Package content 23 ...................................................................................................................................................
2.2 Operating the device 23 ..........................................................................................................................................
2.3 Installation 24 ..............................................................................................................................................................
2.4 Electrical connection 26 ..........................................................................................................................................
2.5 Inputs and Outputs 27 .............................................................................................................................................
3 Conguration (for SC-225S/250S) ............................................................................................ 27
3.1 Usage and Settings..............................................................................................................................................27
3.2 Coil Table .................................................................................................................................................................28
4 Troubleshooting ........................................................................................................................ 28
ENT-SC-225/250/225S/250S Thyristorsteller .............................................................................. 29
Allgemeine Informationen .......................................................................................................... 29
Sicherheitswarnungen ................................................................................................................. 30
1.Einleitung ................................................................................................................................... 32
1.1 Allgemeine Funktionen 32 .....................................................................................................................................
1.2 1.2 Technische Daten 33 ..........................................................................................................................................
1.3 Geräteabmessungen 34 ..........................................................................................................................................
1.4 Geräte Hardware 34 ..................................................................................................................................................
1.5 Platzierung des statischen Schützes im Schaltschrank 35 ..........................................................................
1.6 Vorderseite des Geräts. 35 ........................................................................................................
1.7 Anzeige des Geräteklemmenblatts 36 ...............................................................................................................
1.9 Geräte-LED-Anzeige 36 ...........................................................................................................................................
1.10 Mechanische Verbindung ..............................................................................................................................37
1.11 Elektrischer Anschluss 38 .....................................................................................................................................
2. Funktionsprinzip des Geräts .................................................................................................... 39
2.1 Gerätekonguration (für SC-225S/250S) 39 .....................................................................................................
2.2 Geräte-Fehlerbehebung 41 ....................................................................................................................................
3. Wartung ..................................................................................................................................... 41
4. Garantiebedingungen .............................................................................................................. 42
5.Informationen zur Teilnahmeberechtigung ............................................................................ 42
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor / Thyristorsteller
3
Genel Bilgiler
ENTES ENT-SC-225/250/225S/250S serisi statik kontaktörler, reaktif kompanzasyon
panolarında kullanılmak üzere tasarlanmış, tristör bazlı bir teknoloji ürünüdür. Statik
Kontaktörler, yüklerin hızlı bir şekilde devreye girip çıktığı işletmelerde kullanılır. SC serisi
statik kontaktör kullanımıyla kondansatörler, 1 periyotluk (20ms) süre içinde devreye alınıp
çıkartılabilmektedir. Böylelikle hızlı değişen reaktif yüklerin kompanzasyonunda sisteminizi
senkron bir şekilde çalışmasını sağlar ( 1 periyotluk süre 50Hz için 20mS dir ).
Sessiz çalışma, hızlı anahtarlama ve anahtarlama ömrü ile elektromekanik kontaktörlere oranla
önemli avantajlar sunar.
Bu sayede asansör, vinç, gibi yük büyüklüğünün nispeten değişken olduğu uygulamalar için
idealdir.
Statik kontaktörler , hızlı değişen reaktif yüklerin kompanzasyonunda ve hastane, os gibi
elektriksel gürültüye duyarlı cihazların bulunduğu ortamlar için ideal çözüm sunarlar.
Bu kılavuzun telif hakları saklı olup, herhangi bir bölümünün ya da içeriğinin izinsiz
olarak kullanılması yasaktır.
ENTES SC-225/250/225S/250S ürünlerinin devreye alınması ve işletilmesinden önce
bu kılavuzu dikkatlice okuyunuz ve uygulayınız. Verilen bilgiler, kurulumda ve kullanımda
meydana gelebilecek sorunların önüne geçilmesi için önemlidir.
Bütün teknik bildirimler için lütfen üretici ile irtibata geçiniz: teknikdestek@entes.com.tr
