Installatie instructies.
Programmeerbare ruimte thermostaat, draadloos.
Model RF 700/ 22090
Model RF 701/ 22092
Voeding
Batterij -Thermostaat
Ontvanger SCR -230 Volt
Installatie instructies
Waarschuwing.
Indien u niet de kennis heeft om de SCR veilig te monteren, dient u een Electro monteur opdracht te geven om deze SCR conform de gelden eisen te
monteren. De bedrading dient conform de eisen van het elektriciteit bedrijf te gebeuren.
Tijdens de montage, dient u er zorg voor te dragen dat er geen stroom op de desbetreffende installatie deel staat.
Lees eerst alle installatie en ondersteunende informatie, voordat u verder gaat.
Schakel niet in voordat u klaar bent.
De bedrading moet eventueel volledig losgekoppeld kunnen worden van de voeding, middels een schakelaar of stekker. Een zekering van 3 Amp. is
aan te bevelen.
Plaats van montage.
De Digistat ontvanger ( SCR) moet op een makkelijk toegankelijke plaats worden gemonteerd, dicht bij de ketel, of centraal toevoer punt van de
verwarming, koeling. Voor het beste resultaat op een afstand van minimaal 30 cm van de ketel / c.q. metalen delen en muur. Het is aan te bevelen om
de SCR in de lijn van de Digistat en ketel te monteren.
WAARSCHUWING: Indien de SCR te dicht bij een metalen omhulsel of te dicht bij veel elektrische bedrading wordt gemonteerd, kan dit het
ontvangen en verzenden van de signalen, tussen SCR en Thermostaat, negatief beïnvloeden.
Plaatsing van de SCR.
1. Draai de schroeven los van de SCR, aan de onderzijde, zodat de muurplaat vrijkomt.
2. Plaats de muurplaat op de plaats, welke door middel van de plaatsingvoorschriften wordt aanbevolen, .( De MINIMALE vrije ruimtes om de SCR
zijn, boven 50 mm, onderzijde 70 mm en de 2 zijkanten 40 mm, en minimaal 30 cm van de ketel.)
3. Sluit de muurplaat aan conform het bedradingschema, ( Verwarmen op 1 & 3, Koelen op 1 & 2).
4. Plaats de SCR op de muurplaat.
Dit apparaat is dubbel geaard en behoeft daarom geen aard verbinding. De SCR moet dan worden verbonden met de boiler of verwarmingsketel,
middels een juiste kabel. De ontvanger wordt in plaats van een normale , een middels draden aangesloten thermostaat, bedraad. Controleer altijd de
fabrikanten instructies voor compatebilty.
Combi ketel basis bedradingschema.
Zone controle basis bedradingschema.
NOOT: Als de DIGISTAT +2RF of +3RF wordt gebruikt zonder een separate stroom voorziening, is het mogelijk om de ‘L’ met de ‘1’ door te
verbinden, indien 230 Volt als spanning is gewenst.
In leren , verbinding tussen de +2-3 RF tot stand brengen.
1. Verbreek de spanning toevoer naar de SCR ( ontvanger) voor minimaal 5 seconden.
2. Maak weer contact met de SCR unit en controleer of het rode lampje aan is.
3. Druk op de over ride knop, no. 2, en controleer of het groene lampje aangaat.
4. Druk nu knop 1, en houd ingedrukt en meteen drukt u op knop no. 2 en houdt ook deze ingedrukt. ( Het rode lampje zal dan gedurende enige
seconden gaan knipperen en zal dan uit gaan).
5. Laat nu, als rode lampje uit is, de 2 knoppen los.( De 2 lampjes gaan nu branden.).
6. Neem de +2-+3 RF thermostaat in uw hand, en ga 2 meter van de ontvanger staan.
7. Verwijder de batterij afdekkap en plaats de batterijen.
8. Het rode lampje op de SCR zal nu voor ongeveer 7 seconden gaan knipperen.
9. Dit bevestigd dat het radio signaal is verzonden en ontvangen. Ze zijn nu succesvol met elkaar verbonden zijn en zullen correct gaan werken.
BELANGRIJK: Multizone’s
Bij meerdere draadloze thermostaten is het belangrijk dat de juiste combinaties op de juiste plek met elkaar verbonden zijn. Dit kan bewerkstelligd
worden, door de SCR en +RF stuk voor stuk te programmeren.
Plaatsing van de +2RF of +3 RF programmeerbare ruimte thermostaat.
Plaats.
De Digistat +2 RF en +3RF werken op basis van radiogolven en voor de beste werking is het raadzaam ze in een openruimte te monteren. Let op dat er
minimaal 30 cm afstand is tot grote metalen delen. Dit kan de radiogolven negatief beïnvloeden.
Men moet met zorg de juiste plaats uitzoeken waar de thermostaat moet worden gemonteerd. Met name op een muur waar niet direct zonlicht op komt
en niet direct naast een raam of deur, die open kunnen gaan. De hoogte waarop de thermostaat het is beste kan worden gemonteerd is 150 cm vanaf de
vloer, maar niet in de directe nabijheid van een verwarmingselement.
Signaal sterkte.
Voordat u de thermostaat op de muur monteert, is het raadzaam om eerst even de signaalsterkte te controleren.
Dit kunt u doen door de batterijen te verwijderen, druk op de + knop tijdens het herplaatsen van de batterijen. In de display verschijnt nu een symbool,
dat aangeeft dat de +2RF/+3RF continue een OFF signaal naar de SCR stuurt om de SCR te lokaliseren. Laat de RF op die plaats die u denkt te willen
gebruiken en ga naar de SCR. Als het rode lampje continue knippert geeft dit aan dat het signaal goed is. Knippert het rode lampje niet, dan is het
signaal te zwak, om daar te worden gemonteerd. Zoek nu naar een plaats die wel een goede ontvangst sterkte weergeeft. Als u de juiste positie heeft
gekozen, verwijder de batterijen en ga vervolgens weer de combinatie in leren volgens de stappen 1-7 ( zie in leren verbinding maken).

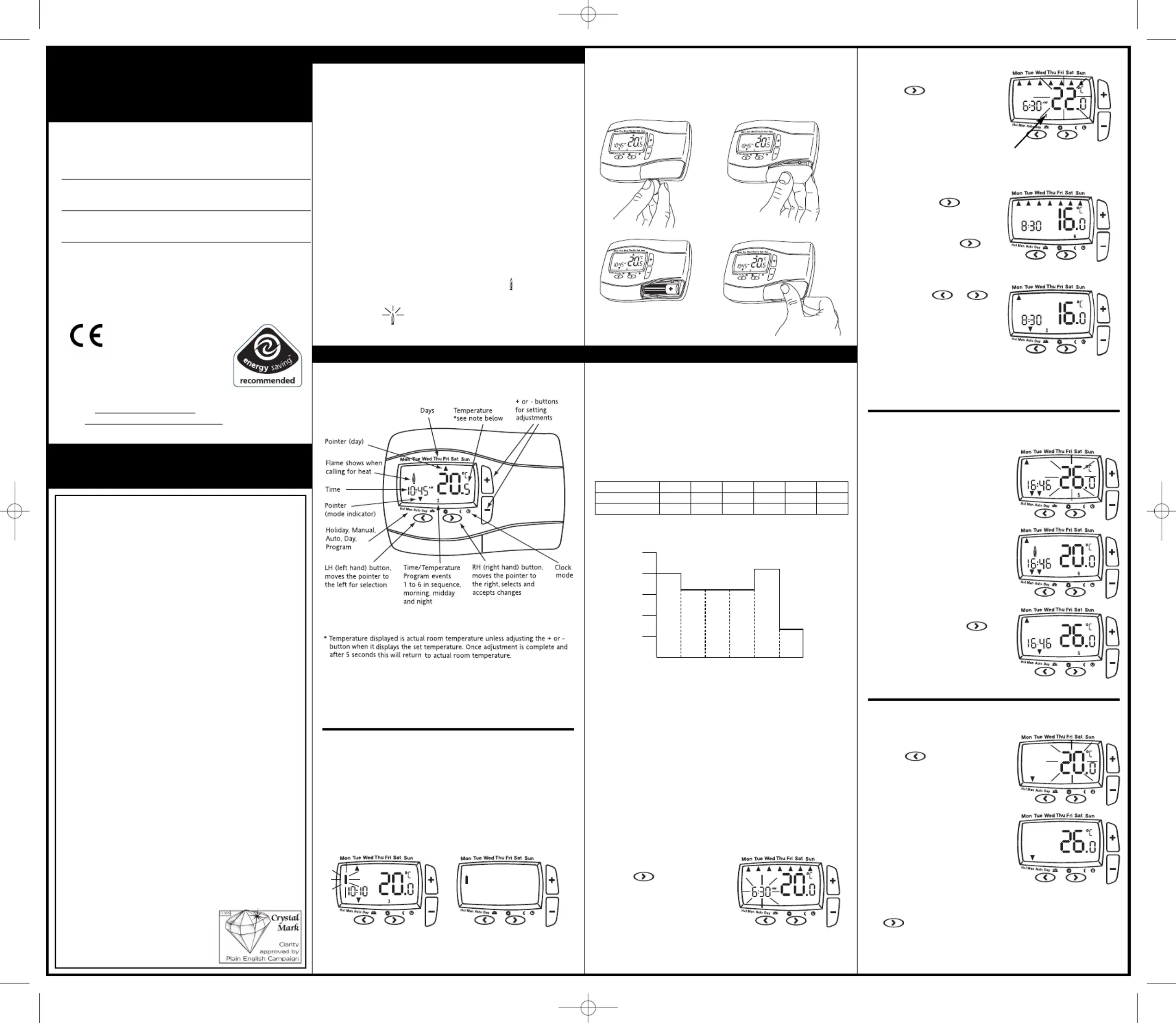

INSTALTIE
1. Verwijder het front van de thermostaat., middels een platte schroevendraaier en druk in de twee inkepingen aan de onderzijde. Verwijder de
bovenzijde van de onderzijde.
2. Plaats de onderzijde tegen de muur en fixeer de gaten en monteer de onderzijde , middels de meegeleverde pluggen en schroeven, op de muur.
3. Plaats de bovenzijde, front, op de onderzijde en druk gelijkmatig over de gehele onderzijde.
4. Verwijder het dekseltje van de batterijen.
5. Plaats de meegeleverde 2 stuks AA AKALINE batterijen.
6. Plaats het dekseltje weer op batterijen en sluit het.
7. De Digistat +2RF/ +3RF is nu geïnstalleerd en zal automatisch de ruimte gecontroleerd verwarmen middels het voor geprogrammeerde programma
vanuit de fabriek. De display laat de tijd , van de real time klok en de ruimte temperatuur zien.

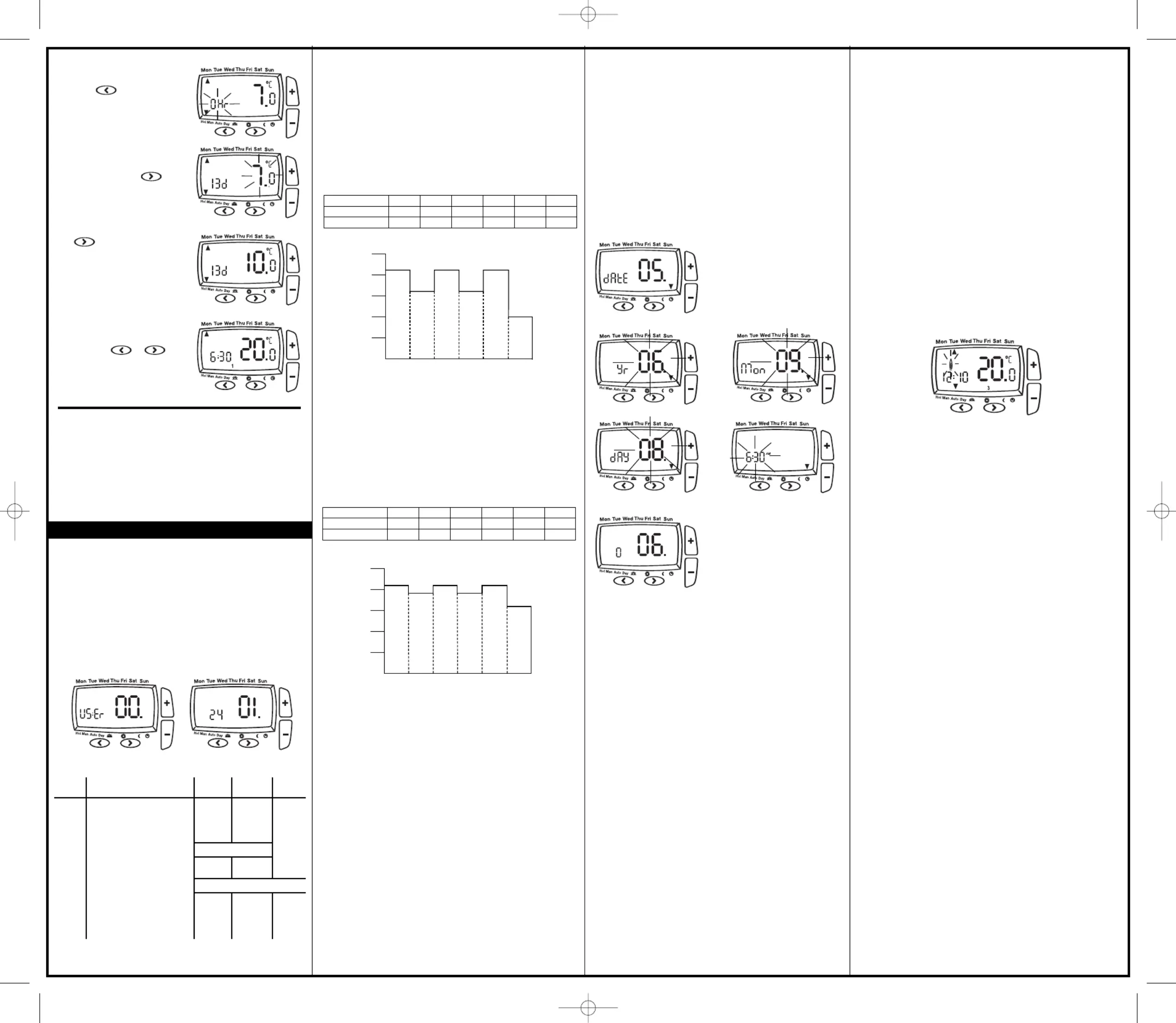

Installatie opties
Indien u de instellingen wilt wijzigen naar eigen gebruik, kunt u dit doen middels het installateurs menu doen. Hier komt u door gelijktijdig op de knop
> en de + te drukken gedurende 5 seconden. Indien u dit wederom doet, verlaat u dit installateurs menu en zal de thermostaat weer in de automatische
modus verdergaan.
Als u het Inst scherm op de display heeft staan, zie (fig. 7), kunt u middels de 2 knoppen < en > door het menu lopen, Zie hier onder . Met de + en –
knop kunt u de instelling wijzigen. Nadat u het nivo heeft gewijzigd, drukt u op de > knop om het gewijzigde op te slaan. ( fig. 8 Optie 2 OFF).
Installatie Wat is deze optie Keuze tussen Instelling
Opties
02 Vorst bewaking programma ON OFF ON
04 Minimum temperatuur instelling 5 High limit 5
05 Hoogste temperatuur instelling Low limit 32 32
06 Optimiser,IDS, Energie besparing. ON OFF OFF
10 Klepbewaking ON OFF OFF
11 Klep bewaking tijd 1 5 3
(Optie 02)
Vorstbewaking.
Het vorstbewaking programma, zal de verwarming inschakelen, als de temperatuur onder de 5° C komt en zal de temperatuur bewaken op 7 ° C , indien
de +2 RF/+3 RF is uitgeschakeld.
De vorst bewaking is standaard ingeschakeld af fabriek. Om deze optie uit te schakelen gaat u naar het Inst menu en gaat u naar optie 2 en wijzig het in
OFF. Druk op de > knop om het te bevestigen.
(Optie 04 en 05)
Hoge en lage temperatuur instelling.
De gebruikers temperatuur range is ingesteld tussen de 5°C en 32° C om dit te wijzigen gaat u het Inst menu in en naar de opties 4 en 5 en wijzig deze
middels de + en – knop en bevestig door op de > knop te drukken.
(Optie 06)
Intelligent vertraagde start IDS ( Energie besparende modus)
Dit is een programma dat er voor zorgt dat de verwarming op de meest ideale tijd aangaat, om geen energie te verspillen. Het programma onthoud de
tijd van verwarmen en de tijd die eventueel over is als de ingestelde temperatuur is bereikt. Als er tijd over is dan kan de installatie de volgende keer
later beginnen met verwarmen.
NOOT: IDS, energie besparing programma, werkt alleen in de automatische instelling. De fabriek instelling is op OFF ingesteld. Om dit in te stellen ga
naar Inst optie 06.
EXTRA info: IDS is niet toepasbaar voor vloerverwarming.. Onderzoek bij een vloerverwarmingsinstallatie, dat de IDS is ingesteld op OFF.
EXTRA INFO VOOR de installateur.
Informeer uw klant, eind gebruiker over deze optie van IDS, zodat deze ook gebruik kan maken van de ENERIEBESPARENDE mogelijkheid. Deze
optie staat ook in de gebruikers versie, hoe de Digistat te bedienen en in te stellen.
Als de IDS werkt, dan knippert het vlamsymbool ( fig. 12), indien u een knop bediend, dan zal de Thermostaat terug gaan naar de automatische modus
totdat de volgende schakel cyclus word ingeschakeld. Als de Digistat in de volgende opties is ingesteld, dan zal de IDS niet worden geactiveerd,(
Holyday, vakantie, Manual, handmatig, Over ride, overwerk of OFF, UIT).
Wijzigingen in de Inst. opties en Pre set instellingen mogen aalleen worden uitgevoerd, als het vlamsymbool niet knippert.
(Optie 10)
Klep bewaking.
In sommige watercircuits is het soms voorzien dat een klep minstens 1 x per dag moet worden geopend en gesloten, zonder dat het verwarmingssysteem
wordt ingeschakeld. Indien de ze klep bewaking is gekozen, dan zal de klep worden bediend volgens de ingestelde tijd.
Deze optie is niet standaard en zal moeten worden ingeschakeld., via het Inst menu optie 10.
(Optie 11)
Klep bewaking tijd instelling.
De klepbewaking kan worden ingesteld tussen de 1 en 5 minuten., si ingesteld op 3 minuten. Om dit te wijzigen ga naar de Inst opties, nr 11.
DIGISTAT +RF , programmeerbare thermostaten zijn beschikbaar in 2 modellen.
Digistat +2 RF = 24 klok, 7 dagen in de week het zelfde programma.
Digistat +3 RF = 5-2 dagen/ of 7 dagen, dit geeft u de mogelijkheid om de week en het weekend te scheiden . Tevens kunt u per dag verschillende en
wisselende tijden per dag instellen.
Display ERROR code E1.
Als er in de display de CODE E 1 toont, dan is er een fout opgetreden in de interne sensor en de verwarming wordt uitgeschakeld. Neem contact op
met uw installateur, zodat die de Digistat vakkundig kan verwijderen en een nieuwe plaatsen.
Technische Data Digistat +2 RF / + 3 RF
Voeding 2 x 1.5 V IEC LR6 (AA) Alkaline batterijen
Batterij levensduur 2 jaar
Omgevingstemperatuur werking tussen 0°C tot 40°C
Opslag -20°C en 55°C
Relatieve vochtigheid Werkend tussen 25% en 95% RV
( niet condenserend) Opslag tussen 15% en 95%
Temperatuur bereik 5°C-32°C
Nauwkeurigheid 0.5K
Tijdsaanduiding 1 minuut
Temperatuur instelling 0.5K
Technical Data SCR (Receiver)
Applicable Standards: BS EN60730-1
BS EN60730-2-7
BS EN60730-2-9
ETSI EN 300 220-3
Electromagnetic compatibility and
radio spectrum Matters (ERM);
Short Range Devices (SRD).
ETSI EN 301 489-3
Electromagnetic compatibility and
radio spectrum Matters (ERM); EMC
standard for radio equipment and
services; Part 3: Specific conditions for
Short Range Devices (SRD) operating
on frequencies between 6 kHz and
40 GHz.
73/23/EEC Low Voltage Directive
89/336/EEC EMC Directive
93/68/EEC Marking Directive
1999/5/EC R&TTE Directive
Power Supply: 230V ac 50Hz
Switch Type & Rating: SPDT (voltage free) 2(1)A 230V ac
or 24V ac/dc
Wiring:
Designed for fixed wiring only, to
comply with current IEE
regulations.
Reception Frequency: 433 MHz
Afmetingen.
