YPbPr to DVI-I
Format Converter
Operation Manual
CP-260D
The YPbPr to DVI-I format conveter converts analog
YPbPr signal to digital DVI signal.
It allows you to connect the YPbPr output from Video equipments
to the DVI input of the monitors or projectors.
Its high bandwidth capability supports a wide range of PC and
HDTV resolutions.
Features:
* It enables you to connect DVD or set top box with YPbPr
output to the DVI input of your new monitors or projectors.
* You can select digital output format between RGB and YPbPr.
* Supports up to 1600 x 1200 @ 60 for PC input and
1920 x 1080p @ 60 for HD input.
* Supports DDWG standard for DVI complaint monitors.
Operation Controls and Functions

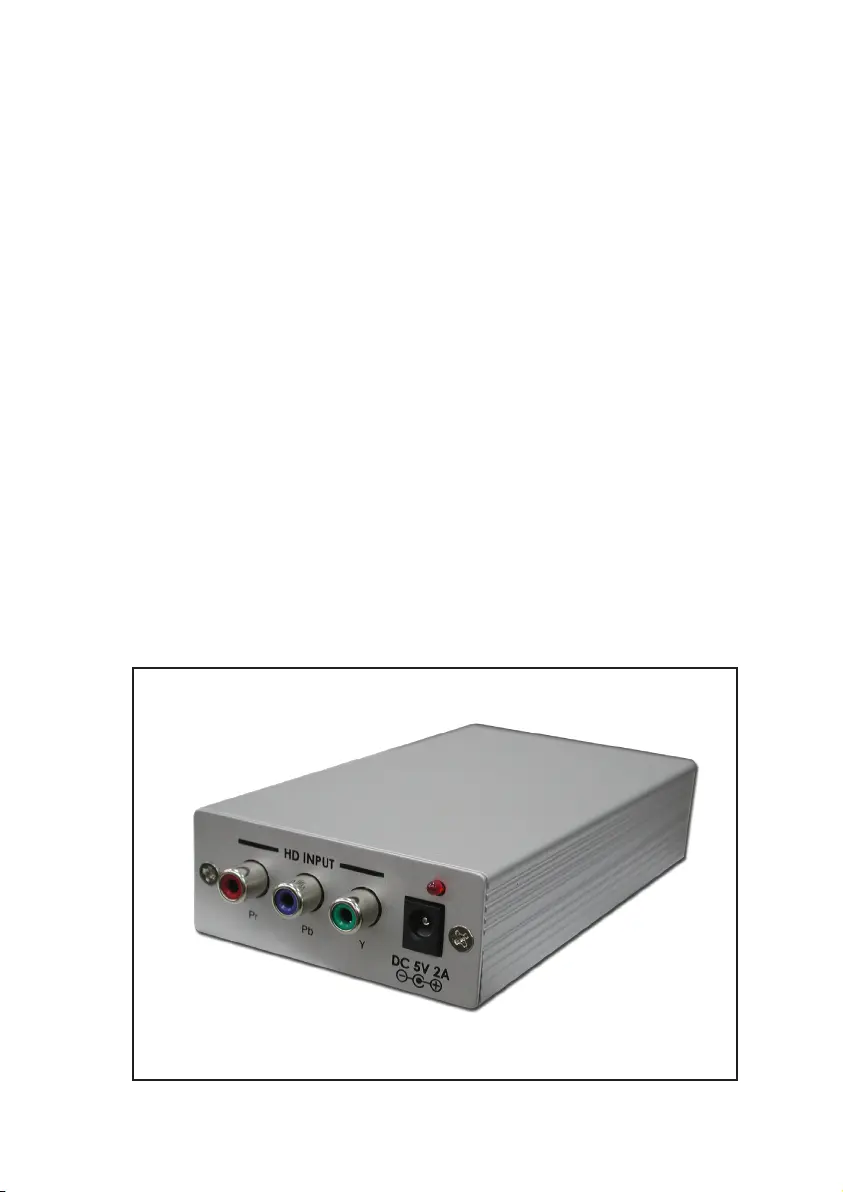

Front Panel Rear Panel
1. Analog YPbPr input connector:
Connects to the YPbPr or YCbCr output of your DVD or set top box.
2. DC power supply 5V 500mA~2A center-positive.
3. LED light.
4. DVI-I output connector:
Connects to the DVI input of your TV, Monitor, or Projector.
5. Out Switch: Switch output format between YPbPr and RGB.
Set the switch to YPbPr to get digital YPbPr output;
Set the switch to RGB to get digital RGB output.
DVI-I OUTPUT OUTPUT
RGB
YPbPr
DC 5V 2A
Pr Pb Y
HD INPUT
1 2 45
3
What is included
1. The CP-260D unit.
2. DC adaptor 5V 500mA~2A center-positive.
3. User manual.
Specifications
* Input: Analog YPbPr on 3 RCA connectors
* Input signal:
Y : 1 Vp-p 75 ohm,
Pb/Pr: 0.7 Vp-p, 75 ohm
* Output: DVI-I connector
* Output signal: Digital RGB or YPbPr data bitstream
* Compliant with DVI Rev 1.0
* Operation frequency: up to 165MHz
* Input/ Output resolution:
PC VGA@60 VGA@72 VGA@75 VGA@85：、、、
SVGA@60 SVGA@72 SVGA@75 SVGA@85、、、
XGA@60 XGA@70 XGA@75 XGA@85、、、
SXGA@60 SXGA@75 SXGA@85 UXGA@60、、、
1152@70 1152@75 1152@85、 、
HD/RGB 480i@60 576i@50 480p@60 576p@50 720p@60： 、 、 、 、 、
720p@50 1080i@60 1080i@50 1080p@60、 、 、 、
1080p@50 1080p@30 1080p@25 1080p@24 、、、
* Dimension (WxHxD) 76 * 30 * 105mm：
* Power 5V 500mA~2A Center-positive：
DVI-I Pin Configuration
1 8 C1 C2
C5
C4
C3
9
17 24
Combined Analog and Digital Connector Pin Assignments
Pin Signal Assignment Pin Signal Assignment
1
2
3
4
5
6
7
8
C1
C4
T.M.D.S Data2-
T.M.D.S. Data2+
T.M.D.S. Data2/4 Shield
T.M.D.S. Data4-
T.M.D.S. Data4+
DDC Clock
DDC Data
Analog Vertical Sync
Analog Red
Analog Horizontal Sync
9
10
11
12
13
14
15
16
C2
C5
T.M.D.S Data1-
T.M.D.S. Data1+
T.M.D.S. Data1/3 Shield
T.M.D.S. Data3-
T.M.D.S. Data3+
+5V Power
Ground
(Return for +5V, Hsync, and Vsync)
Hot Plug Detect
Analog Green
Analog Ground
(Analog R,G,&B return)
Pin Signal Assignment
17
18
19
20
21
22
23
24
C3
T.M.D.S Data0-
T.M.D.S. Data0+
T.M.D.S. Data0/5 Shield
T.M.D.S. Data5-
T.M.D.S. Data5+
T.M.D.S. Clock Shield
T.M.D.S. Clock+
T.M.D.S. Clock-
Analog Blue
DVI-Integrated(DVI-I): Supports both analog and digital connections to the display.
This 29-pin connector can carry single or dual-link all-digital video/data signals
on 24 pins and uses 5 pins to carry analog video/data signals and ground.
