Lieferumfang:
- CICLO CM 4.11MASTER
- Batterie Typ CR 2032
- Lenkerhalter mit Kabelbindern für die Befestigung
- Sender
- Speichenmagnet
- Batteriedeckel
- Kabelbinder
1. Montage

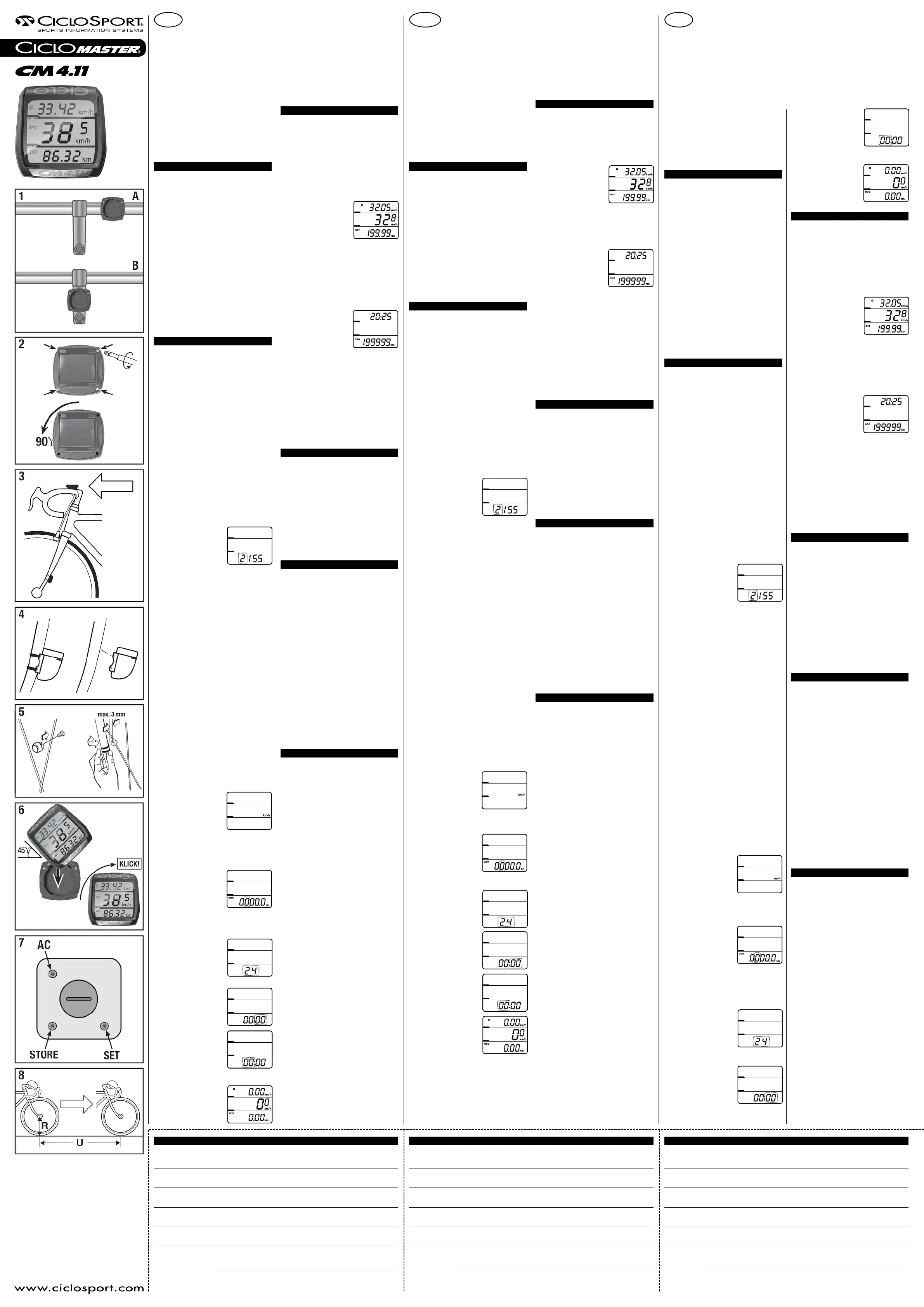

Bild 1: Montage am Lenker (Position A) und am
Vorbau (Position B) möglich
Bild 2: Für Montage am Vorbau (Position B) Oberteil
umschrauben.
Schutzfolie auf der Unterseite des Lenkerhalters
abziehen
Lenkerhalter auf gewünschte Stelle setzen, leicht
andrücken und mit den Kabelbindern befestigen
Bild 3: Sensor mit den Kabelbindern an der Gabel
befestigen und überstehende Enden abschneiden
(max. Abstand vom Lenkerhalter 60 cm; am besten ist
eine rechtsseitige Montage, Lenkerhalter und Sender
sollten auf der gleichen Seite sein)
Bild 4: Magnet an einer Speiche gegenüber des
Senders befestigen
Bild 5: Sender und Magnet ausrichten (Abstand max.
3 mm)
Bild 6: CM 4.11 um eine Vierteldrehung nach links
gedreht in den Lenkerhalter setzen, zum Einrasten eine
Vierteldrehung nach rechts machen. Zum Abnehmen
den CM 4.11 wieder um eine Vierteldrehung nach
links drehen und abnehmen.
2. Inbetriebnahme
Der CM 4.11 hat keine Tasten im herkömmlichen
Sinn, die Einstellungen werden mit den zwei ‚Tasten‘
auf der Unterseite gemacht. Diese Tasten können z.B.
mit einem Kugelschreiber gedrückt werden.
Bezeichnung der Tasten: (siehe Abb. 7)
Einlegen der Batterie:
Batterie Typ CR2032 mit dem Pluspol nach oben
einlegen. Batteriedeckel auflegen und mit Hilfe einer
Münze schließen. Nach dem Einlegen der Batterie
erscheint im Display die Anzeige des Radumfangs,
dabei blinkt die erste Stelle.
(Um erneut in den Einstellmodus zu kommen, im
normalen Betriebsmodus Set-Taste 3 Sek. lang
drücken.)
Um alle Werte und Einstellungen zu löschen, AC-Knopf
auf der Rückseite kurz drücken.
Für alle Einstellungen gilt: mit der SET-Taste wird
der blinkende Wert verändert, mit der STORE-Taste
wird der Wert gespeichert und zum nächsten Wert
übergegangen bzw. die nächste Einstellung angezeigt.
Einstellen des Radumfangs
Voreinstellung: 2155 mm
Wertebereich: 1000-3999 mm
Einstellen mit SET- und STORE-
Taste, weiter mit STORE-Taste.
Der Radumfang kann der
Tabelle entnommen oder selber gemessen
werden.
Reifengröße Radumfang
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Wenn der Radumfang selber gemessen werden soll,
eine Markie rung am Vorderreifen und auf dem Boden
(z.B. mit Kreide) setzen. Mit dem Rad geradeaus,
genau eine Reifenumdrehung (mit richti gem Luftdruck
und Fahrergewicht) fahren und Stelle am Boden mar-
kieren. Jetzt kann der exakte Radumfang zwischen
den beiden Markierungen am Boden abgemessen
werden (in mm) – s. Abb 8.
Im Display erscheint die Anzeige
km/h.
Durch jeweils kurzes Drücken der SET-Taste kann
gewählt werden, ob die Anzeige in Kilometern (km/h)
oder in Meilen (m/h) erfolgen soll. Mit der STORE-
Taste wird der Wert gespeichert.
Anschließend erscheint das
Display zum Einstellen der
Gesamtkilometer (bzw. Gesamt-
meilen), dabei blinkt die letzte
Stelle.
Wertebereich: 00000-99999
km bzw. mi (= Meilen)
Einstellen mit SET- und STORE-Taste, weiter mit
STORE-Taste.
Im Display blinkt nun die Zahl
‚24‘ zur Auswahl der Stunden-
anzeige (24- oder 12- Stunden-
format). Beim 12-Stundenformat
erscheint neben der Uhrzeit die
Anzeige A/P.
Mit der SET-Taste wird zwischen
den Werten gewechselt, mit
der STORE-Taste wird der Wert
gespeichert und die Uhrzeit kann
eingestellt werden.
Dabei werden zuerst die
Minuten mit der SET-Taste
eingestellt, durch kurzes
Drücken der STORE-Taste
blinken jetzt die Stunden und
können ebenfalls mit der SET-
Taste eingestellt werden.
Mit der STORE-Taste wird die
Uhrzeit gespeichert und und der
CM 4.11 zeigt nach 2 Sek. den
normalen Betriebsmodus an.
3. Funktionen
Der CM 4.11 hat einen automatischen Start/Stopp im
Fahrbetrieb. Sobald der CM 4.11 in den Lenkerhalter
ge setzt wird, schaltet der eingebaute Empfänger intern
an (das Display bleibt aber noch im ‚Schlafmodus‘)
und wartet auf Signale vom Sender (deswegen sollte
der CM 4.11 bei Nichtnutzung aus dem Lenkerhalter
genommen werden, das verlängert die Batterie-
lebensdauer).
Ca. 4 Sek. nach der ersten Radumdrehung zeigt der
CM 4.11 dann im Display folgende Funktionen:
Oben:
Durchschnittsgeschwindigkeit in
Kilometern pro Stunde (km/h)
oder Meilen pro Stunde (m/h)
Anzeigebereich 0 – 199,99
km/h bzw. m/h
Mitte:
Aktuelle Geschwindigkeit in Kilometern pro Stunde
(km/h) oder Meilen pro Stunde (m/h)
Anzeigebereich 0 – 199,9 km/h bzw. m/h
Unten:
Tagesdistanz (DST) in Kilometern oder Meilen
Anzeigebereich 0 – 999,99 km bzw. mi
Nach 1 Minute ohne Radsignal
wird im Display oben die Uhrzeit
und unten die Gesamtdistanz
in Kilometern oder Meilen
(bis max. 99999 km bzw. mi)
angezeigt (‚Schlafmodus‘).
Sobald erneut ein Radsignal kommt (oder kurz eine der
‚Tasten‘ gedrückt wird), er scheint wieder der normale
Betriebsmodus.
Die Tagesdistanz und die Durchschnitts ge schwindigkeit
werden 12 Stunden nach dem letzten Radsignal
automatisch auf Null gesetzt.
Um die Gesamtdistanz auf Null zu setzen, AC-Knopf
auf der Rückseite drücken oder Batterie entnehmen
(Achtung: damit werden auch alle Einstellungen
gelöscht).
4 . Wechseln der Batterie
CM 4.11: Schraubverschluß auf der Rückseite des
Computers mit Hilfe einer Münze nach links aufdrehen.
Alte Batterie entfernen und neue 3V-Lithium-Batterie
Typ CR 2032 mit dem Pluspol nach oben einlegen.
Schraub verschluß wieder zudrehen.
Sender: Deckel auf der Oberseite des Senders mit
einer Münze öffnen. Alte Batterie entfernen und neue
12 V Batterie, Typ 23A mit dem Pluspol nach oben
einlegen. Deckel wieder zuschrauben.
Bitte die entleerte Batterie nicht in den Hausmüll
werfen, sondern fachgerecht entsorgen.
5. Störungsbeseitigung
Fehlerhafte oder keine Anzeige im Display
- Batterie auf korrekten Sitz überprüfen bzw. Batterie
erneuern
Momentangeschwindigkeit wird nicht angezeigt
- Sender auf korrekte Montage prüfen
- Senderbatterie überprüfen, ggf. erneuern
- überprüfen, ob Speichenmagnet richtig an der
Speiche montiert ist (direkt gegenüber dem Sender
mit max. 3 mm Abstand)
- Abstand zwischen Sender und Lenkerhalter
überprüfen (max. 60 cm)
- überprüfen, ob CM 4.11 richtig im Lenkerhalter
eingerastet ist
- eingestellten Radumfang überprüfen
Geschwindigkeit zu hoch bzw. zu niedrig
- eingestellten Radumfang überprüfen
- Maßeinheit überprüfen
- Senderbatterie überprüfen, ggf. erneuern
- Störung z.B. durch andere Sender, GPS-Systeme,
spez. Radbeleuchtung etc. Nach Verlassen des
Störbereichs erscheint wieder normale Anzeige
6. Garantie
Wir leisten auf den eine Garantie von 24 CM 4.11
Monaten. Die Garantie beschränkt sich auf Material-
und Verarbeitungsfehler. Ausgenommen von der
Garantie sind die Batterien.
Die Garantie ist nur gültig, wenn der Computer mit
Zubehör vorschriftsmäßig und sorgfältig behandelt
wurde.
Im Garantiefall wenden Sie sich bitte an Ihren
Händler oder Ihren lokalen Distributor oder schicken
Sie den Computer mit dem Kaufbeleg (Datum) und
allen Zube hörteilen ausreichend frankiert an:
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
D-82152 Martinsried
Tel.: 0900 / 123 5000
Euro 0,99 / min. aus dem deutschen Festnetz
Euro 1,99 / min. aus dem deutschen Mobilfunknetz
(Mobilfunkpreise können variieren)
Fax: +49 89 859 63 01
ciclo-service@ciclosport.de
www.ciclosport.com
Bitte lesen Sie vor Einsendung des Gerätes noch-
mals sorgfältig die Bedienungsanleitung durch
und über prüfen Sie die Batterien.
Bei berechtigten Garantieansprüchen wird das repa-
rierte Gerät oder ein Austauschgerät kostenlos zurück-
gesandt.
Reparatur:
Wird das Gerät zur Reparatur eingesandt oder wird
ein Garantieanspruch nicht anerkannt, erfolgt eine
Reparatur bis Euro 19.- automatisch.
Die Rücksendung des reparierten Gerätes erfolgt per
Nachnahme.
BEDIENUNGSANLEITUNG
SPD
Contents:
- CICLOMASTER CM 4.11
- Battery Type CR 2032
- handlebar bracket with cable ties for mounting
- transmitter
- spoke magnet
- battery cap
- cable ties
1. Mounting
Picture 1: Mounting is possible on handlebar bracket
(Position A) or stem (Position B)
Picture 2: Change bracket mounting orientation from
Position A to Position B.
Remove the protective tape
Place the handle bar and fasten it with the cable ties
Picture 3: Secure the sensor on the fork by tightening
the cable ties and cut off the loose ends (max. distance
between transmitter and handlebar bracket is 60 cm)
Picture 4: Fix the magnet on a spoke so that it will
face the sensor
Picture 5: Adjust the magnet position and fine tune
the sensor if necessary
Picture 6: Rotate the CM 4.11 to 45 degree left and
in stall the CM 4.11 into the bracket. Then rotate it 45
degrees right to lock it. To unlock, rotate 45 degrees
to the left.
2. Preparation
Using the buttons:
There are no buttons in the conventional sense on the
CM 4.11, the settings are made with the two ‚buttons‘
on the rear of unit.
These buttons can be pressed e.g. with a ball-
point pen (see pict. 7).
Inserting the battery:
Insert battery type CR2032 with plus-pole facing up.
Close battery cap with a coin, being sure not to over
tighten. After inserting the battery the display will show
the setting of the circumferrence with the first value
flashing.
(To enter again setting mode, press Set-button for 3
sec. when CM 4.11 is in normal mode.)
The following applies for all settings:
SET-button changes flashing value, STORE-button
stores this value and changes to the next value or the
next setting display appears.
Setting the wheel circum-
ference
Start setting: 2155 mm
Range: 1000-3999 mm
Adjust with SET- and STORE-
button, continue with STORE-
button.
The wheel circumference can be taken from the
following table or measured by yourself.
Size circumference
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Measurement of the wheel circumference (U)
(for more precise adjustment):
Make a marker on the front tire and on the floor (e.g.
with chalk). Move the bike straight ahead by exactly
one tire rotation (for a more precise measurement
ensure tire pressures are correct and be seated on the
bike) and mark the location on the floor. Now measure
the distance exactly between the two markers on the
floor to give you the wheel circumference (in mm) –
s. pict. 8.
Now display shows km/h
(kilometers per hour).
If preferred, change to miles per hour with SET-button,
save setting and continue with STORE-button.
After this the display shows
adjustable total distance.
Range: 00000-99999 km or mi
(kilometers or miles)
Adjust with SET- and STORE-
button, continue with STORE-
button.
Display shows flashing ‚24‘
to choose time-display (24 –
or 12- hour). 12-hour setting
shows A/P in the display when
time is shown.
Change with SET-button, store
and continue to time setting with
STORE-button.
Adjust minutes with SET-button,
store with STORE-button and
now adjust hours with the SET-
button.
Store the adjusted time with
STORE-button.
Now all settings are finished and
CM 4.11 is ready for operation.
3. Functions
The CM 4.11 has an automatic start/stop while riding.
When the CM 4.11 is set into the handlebar bracket,
the implemented receiver is switched on (but display
stays in sleep mode). 4 sec. after the first signal from
the transmitter (wheel turn), the display switches on
and shows following:
Upper display
average speed
Range 0 – 299,99 km/h or m/h
Middle of the display
current speed (km/h or m/h)
Range 0 – 299,9 km/h or m/h
Lower display
daily distance (DST)
Range 0 – 999,99 km or mi
1 minute after the last turn of
the wheel the CM 4.11 changes
to sleep mode – upper display
shows time and lower display
shows total distance (ODO: 0 -
99999 km or mi).
After receiving the next signal from the wheel sensor,
the complete display appears again (also with pressing
SET- or STORE-button).
When CM 4.11 is not used, it should be removed from
the handlebar bracket to save battery power.
Daily distance and average speed are automatically set
to zero after 12 hours without receiving a signal from
the wheel-sensor.
Total distance is set to zero by pressing the AC-button
on the back of the computer or removing the battery
(Attention: that also will clear all settings in the
CM 4.11).
4 . Changing the battery
CM 4.11: Unscrew battery cap at the rear of the CM
4.11 anti-clockwise with the help of a coin. Remove
old battery and insert a new 3V-Lithium-battery type
CR 2032 with plus-pole facing up Screw cap back on
clockwise.
Transmitter: Open battery cap on top of the trans-
mitter with the help of a coin. Remove old battery and
insert a new 12 V battery, type 23A with plus-pole
facing up. Close battery cap.
Please don‘t discard spent batteries in regular
household garbage. Use the correct method of
disposal.
5. Trouble shooting
Faulty or no display
- check to see if battery is installed properly or replace
battery (Attention: removing battery will clear all
settings and values in the CM 4.11)
Speed not displayed
- check to see if transmitter is mounted properly
- check transmitter battery
- check the position of the spoke magnet (max. 3 mm
distance to wheel-sensor)
- check distance between transmitter and handlebar
bracket (max. 60 cm)
- make sure CM 4.11 is mounted in bracket correctly
- check wheel circumference
Speed to high or to low
- check wheel circumference
check to see if you are using miles or kilometers
- check transmitter battery
- malfunction due to other transmitters, GPS-
systems, certain lights, etc. After leaving the area of
malfunction, speed will be displayed as usual
6. Guarantee
We offer a guarantee for 24 months from the date of
purchase on the CM 4.11. The guarantee is limited
to material and processing faults. The batteries are
excluded from the guarantee.
The guarantee is valid only if the computer, with
accessories, has been handled and maintained
carefully and according to operating instructions.
To return the CM 4.11 under conditions/terms of
the guarantee, please refer to your dealer, your
local distributor or send the computer with the proof of
purchase(date) and all accessories, and with sufficient
postage, to:
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.com
Please read through the instruction manual carefully
before sending us your computer and check the
battery. An exchange-device or the repaired device
will sent back to you free of charge if justifiable
guarantee-claims have come into question. Please
contact our local distributor.
Repair:
If your CM 4.11 is sent in for repair (or battery change)
or if a guarantee claim is not valid, repairs up to EUR
19.- will be carried out automatically.
In case of higher repair costs you will be notified. The
repaired device will be sent back COD.
SPD
Herzlichen Glückwunsch!
Mit dem haben Sie einen drahtlosen Fahrradcomputer von höchster CICLOMASTER CM 4.11
Präzision erworben. Er verfügt über modernste Elektronik und ist wetterfest.
Die Besonderheit des CM 4.11: nach dem Einstellen der nötigen Voreinstellungen sind keine
Tastenbetätigungen mehr nötig, die Anzeige von Geschwindigkeit, Durch schnitts geschwindigkeit und
Distanz erfolgt automatisch kurz nach der ersten Radumdrehung.
Bitte lesen Sie diese Bedienungsanleitung genau durch.
Die Aktuellste Version finden sie bei uns auf der Homepage.
Congratulations on your purchase!
With the you have acquired a wireless electronic bike computer with state CICLOMASTER CM 4.11
of the art electronics, the highest level of precision and it is weatherproof.
Special feature: After initial setting no more buttons need to be pressed, speed, average speed and
distance are automatically shown short after the first wheel rotation.
Please read this operating manual carefully.
The current manual can be found on our website.
Garantieschein:
Absender:
Name Vorname
Straße, Nr.
PLZ/Ort
Telefon (tagsüber) Fax
E-Mail
Grund der Einsendung:
Nach Ablauf der Garantie sollen Reparaturen bis Euro durchgeführt werden.
Guarantee certificate:
Sender:
Name First name
Street, No.
Code/Location
Telephone (during the day) Fax
E-Mail
Reason for return:
After expiry of the guarantee: Repairs should be carried out up to a value of Euro:
Certificat de garantie:
Expéditeur:
Nom Prénom
adresse:
CP/Lieu
Téléphone (pendant le jour) Fax
E-Mail
Motif de l‘envoi:
La garantie expirée, les réparations devront être effectuées jusqu‘à concurrence de Euros.
!
!
!
D
Contenu:
- CICLO CM 4.11MASTER
- Batterie Type CR 2032
- Support du guidon avec attaché-câbles
- Transmetteur
- Magnéto de rayon
- Couvercle de batterie
- Serre-câbles
1. Montage
Figure 1: Montage possible sur le guidon (Position A)
et sur l‘avant-corps (Position B)
Figure 2: Pour le montage sur avant-corps (Position B)
inverser les boulons de la partie supérieure.
Ôter le film protecteur du côté inférieur du support du
guidon
Positionner le support du guidon à l‘endroit souhaité,
exercer une légère pression et accrocher avec
l’attache-câbles
Figure 3: Fixer le transmetteur avec les attache-
câbles à la fourche et couper les parties excédentaires
(distance maximale du support guidon 60 cm; le
montage sur le côté droit est idéal car le support du
guidon et le transmetteur devraient se trouver du
même côté)
Figure 4: Fixer la magnéto sur un rayon face au
transmetteur
Figure 5: Aligner le transmetteur et la magnéto
(distance max. 3 mm)
Figure 6: Déplacer le CM 4.11 sur le support du
guidon d‘un quart de tour vers la gauche, pour le
serrage faire un quart de tour vers la droite. Pour ôter
le CM 4.11 effectuer à nouveau un quart de tour vers
la gauche et ôter du support du guidon.
2. Mise en marche
Le CM 4.11 ne présente pas de touches dans le
sens commun du terme, les réglages se font grâce à
deux „touches“ positionnées sur le côté inférieur. Ces
touches peuvent être pressées par exemple avec la
pointe d‘un stylo à bille.
Dénomination des touches: (voir Figure 7)
Branchement de la pile:
Branchez la pile du type CR2032 avec le pôle positif
vers le haut. Posez le couvercle de la pile et fermez-le
à l‘aide d‘une pièce de monnaie. Après le branche ment
de la pile on verra apparaître sur l‘affichage l’indication
du tour de roue, dont le premier numéro clignotera.
(Pour revenir au mode réglage, appuyez de nouveau
3 secondes sur la touche ‘SET’ de la modalité de
fonction normale).
Si vous appuyez sur le bouton AC (du revers), toutes
les valeurs et tous les réglages seront effacés.
Pour tous les réglages: grâce à la touche SET on
modifie la valeur clignotante, avec la touche STORE on
mémorise la valeur et on passe à la valeur suivante ou
au réglage suivant.
Préréglage du tour de roue
Préréglage initial: 2155 mm
Plage des valeurs:
1000-3999 mm
Prérégler à l‘aide des touches
SET et STORE, procéder avec la
touche STORE.
Le tour de roue peut être calculé à partir du
tableau ci-dessous ou bien il peut être calculé
person nellement.
Dimension du pneu Tour de roue
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Si l‘on mesure personnellement le tour de roue, il
faudra tracer une marque sur la roue même et une
autre au même niveau sur le sol (par ex. avec de la
craie). Rouler ensuite tout droit jusqu‘à accomplir
exactement un tour de roue (avec la bonne pression
et le bon poids du cycliste) et tracer une deuxième
marque sur le sol. À présent l‘on peut calculer le tour
exact de la roue en mesurant la ligne tracée entre les
deux marques sur le sol (en mm) – v. Figure 8.
Sur l‘affichage apparaît l’indi-
cation km/h.
En poussant brièvement la touche SET il est possible
de choisir si l’indication doit être donnée en Kilomètres
(km/h) ou bien en Milles (m/h).
La valeur est mémorisée grâce à
la touche STORE.
Ensuite apparaît l‘affichage pour
le préréglage des kilomètres au
total (ou milles au total), où le
premier chiffre clignote.
Plage des valeurs: 00000-99999 km ou bien mi (=
Milles)
Prérégler grâce aux touches SET et STORE, procéder
avec la touche STORE.
Sur l‘affichage le chiffre 24 cli-
gnote pour le choix de l‘indi-
cation horaire (format horaire
à 12 ou à 24 heures). Dans le
cas du format à 12 heures, à
côté de l‘horaire l’indication A/P
s’affiche.
Grâce à la touche SET on peut
changer les valeurs, avec la
touche STORE la valeur est
mémorisée et on peut prérégler
l‘heure.
Avec la touche SET on peut
prérégler d‘abord les minutes,
puis en poussant brièvement
la touche STORE ce sont les
heures qui clignotent, que l‘on
peut aussi prérégler avec la
touche SET.
En agissant sur la touche
STORE, on mémorise l‘horaire
et le CM 4.11 bascule en
moda lité de fonction normale
d’exer cice après 2 secondes.
3. Fonctions
Le CM 4.11 présente une Marche/Arrêt automatique
en modalité de conduite. A cette fin il est nécessaire
qu’il soit fixé sur le support de guidon (si vous n’utilisez
pas le CM 4.11 vous ne devriez pas le laisser sur le
support de guidon).
Environ 4 secondes après le premier tour de roue,
l‘affichage du CM 4.11 fait apparaître les fonctions
suivantes:
Dessus:
Vitesse moyenne en kilomètres
à l‘heure (km/h) ou bien milles à
l‘heure (m/h)
Plage d‘indication 0 – 199,9
km/h ou bien m/h
Centre:
Vitesse actuelle en kilomètres à l‘heure (km/h) ou bien
milles à l‘heure (m/h)
Plage d‘indication 0 – 199,9 km/h ou bien m/h
Dessous:
Distance quotidienne (DST) en kilomètres ou milles
Plage d‘indication 0 – 999,99 km ou mi
1 minute après que le signal de
roue est absent, sur l‘affichage
n‘est plus visible que l’heure
et la distance totale (ODO: 0 –
99999 km ou mi).
Dès qu’il y a un nouvel signal de roue ou qu’une
touche (SET ou STORE) que sera appuyee, l’indicateur
sera complètement réactivé.
La distance quotidienne et la vitesse moyenne sont
remis à zéro automatiquement 12 heures après le
dernier signal de roue.
Pour remettre à zéro la distance totale, appuyez le
bouton AC ou enlevez et remettez la pile dans sa
cavité.
(Attention: NB: tous les préréglages disparaissent
automatiquement).
4 . Remplacement de la batterie
CM 4.11: À l‘aide d‘une pièce de monnaie dévisser
dans le sens contraire aux aiguilles d‘une montre la
fermeture à vis sur l‘arrière de l‘ordinateur. Sortir la
batterie usagée et brancher la nouvelle batterie lithium
3V du type CR 2032, avec pôle positif vers le haut.
Revisser la fermeture à vis.
Transmetteur: le transmetteur sans fil contient une
pile de 12 V. Pour cela, sur le côté de le transmetteur,
tournez le vouvercle du boitier de la pile vers la gauche
à l’aide d’une piece de monnaie. Enlevez l’ancienne
pile et installez une nouvelle pile de 12 V de type 23A
avec le pôle positif vers le haut. Revisser le couvercle.
Prière de ne pas jeter la batterie déchargée dans
les ordures ménagères, mais de la déposer aux
endroits prévus à cet effet.
5. Détection des pannes
Indication défectueuse ou absente sur l‘affichage
- Vérifier la bonne position de la batterie ou remplacer
la batterie
La vitesse actuelle n‘est pas indiquée
- Vérifier que le transmetteur a été mont correctement
- Contrôler la batterie du transmetteur, la remplacer le
cas échéant
- Vérifier si la magnéto des rayons est correctement
montée sur le rayon (directement en face du
transmetteur à une distance max. de 3 mm)
- Vérifier la distance séparant le transmetteur et le
support du guidon (max. 60 cm)
- Contrôler si le CM 4.11 est correctement accroché
sur le support du guidon
- Vérifier le tour de roue préréglé
Vitesse trop élevée ou trop faible
- Vérifier le tour de roue préréglé
- Contrôler l’unité de mesure
- Contrôler la batterie du transmetteur, la remplacer le
cas échéant
- Contrôler qu‘il n‘y ait pas de dérangements dus, par
ex., à d‘autres transmetteurs, à des systèmes GPS,
à des éclairages spéciaux de la roue, etc. Dans ce
cas, en s‘éloignant du rayon d‘action de la source de
dérangement, la normale indication réapparaîtra
6. Garantie
Nous appliquons à CM 4.11 une garantie de 24 mois.
La garantie ne couvre que les défauts de matériel
et de fabrication. Les batteries sono exclues de la
garantie. La garantie n‘est valable que si l‘ordinateur
et les accessoires ont été manipulés en suivant les
instructions d‘utilisation et avec soin.
En cas de droit à la garantie, nous vous prions
de bien vouloir vous adresser à votre four-
nisseur ou à votre distributeur local ou bien envoyez
l‘ordinateur, en même temps que la preuve d‘achat
(date) et que tous les accessoires, en affranchissant
convenablement, à:
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.com
Avant l‘envoi de l‘appareil nous vous prions de
lire encore une fois attentivement les instruc-
tions d‘utilisation et de vérifier la batterie.
En cas de droit à la garantie justifié, l’appareil réparé,
ou un autre appareil de remplacement, sera livré
gratuitement.
Réparations: au cas où l‘appareil serait renvoyé pour
la réparation ou bien au cas où l‘on ne reconnaîtrait
pas le droit à la garantie, il sera procédé auto ma-
tiquement à la réparation jusqu‘à concurrence de 19
Euros,-. Le retour de l‘appareil réparé sera effectué
contre remboursement.
MANUEL OPÉRATOIRE
SPD
Félicitations!
Grâce à votre achat de vous êtes devenu l‘heureux propriétaire d‘un CICLOMASTER CM 4.11
ordinateur à vélo sans fils de très haute précision disposant de l‘électronique la plus moderne et
résistant aux intempéries.
La particularité du CM 4.11: après la prédisposition du préréglage indispensable, aucun bouton ne
doit plus être activé, l’indication de la vitesse, de la vitesse moyenne et de la distance s‘afficheront
automatiquement peu après le premier tour de roue.
Nous vous conseillons de lire attentivement le présent manuel opératoire.
Vous trouvérez notre manuel actuel opératoire sur notre page de publicité.
F
OPERATING MANUAL
GB/USA
Contenuto:
- CICLO CM 4.11MASTER
- Batteria Typ CR 2032
- Supporto manubrio con fermacavi
- Trasmettitore
- Magnete da raggio
- Coperchio batteria
- Fermacavi
1. Montaggio
Figura 1: Montaggio possibile al manubrio (Posizione
A) ed all’avancorpo (Posizione B)
Figura 2: Per il montaggio all’avancorpo (Posizione B)
invertire la bullonatura della parte superiore
Togliere la pellicola protettiva dal lato inferiore del
supporto manubrio
Posizionare il supporto manubrio nel punto desiderato,
premere leggermente ed agganciare le fermacavi
Figura 3: Fissare il sensore con il fermacavi alla
forcella e tagliare le parti eccedenti (distanza massima
dal supporto manubrio 60 cm; ideale è il montaggio
sul lato destro poiché il supporto manubrio ed il
trasmettitore dovrebbero trovarsi dallo stesso lato)
Figura 4: Fissare il magnete ad un raggio di fronte al
trasmettitore
Figura 5: Allineare il trasmettitore ed il magnete
(distanza max. 3 mm)
Figura 6: Spostare il CM 4.11 sul supporto manubrio
di un quarto di giro verso sinistra, per il serraggio fare
un quarto di giro verso destra. Per togliere il CM 4.11
effettuare di nuovo un quarto di giro verso sinistra e
sfilare dal supporto manubrio.
2. Messa in funzione
Il CM 4.11 non presenta tasti nel senso comune del
ter mine, le regolazioni avvengono mediante due „tasti“
posizionati sul lato inferiore. Questi tasti possono
essere premuti ad esempio con la punta di una penna
a sfera.
Denominazione dei tasti: (vedi Figura 7)
Inserimento della batteria:
Inserire la batteria tipo CR2032 con il polo positivo in
alto. Appoggiare il coperchio batteria e chiuderlo con
l’aiuto di una moneta. Dopo aver inserito la batteria sul
display appariranno l’indicazione della circonferenza
della ruota, il primo numero lampeggerà.
(Usate questo sistema per cambiare qualsiasi installa-
zione, premete il taste ‘SET’ per 3 secondi in funzioni
normale).
Per tutte le regolazioni: con il tasto SET si modifica
il valore lampeggiante, con il tasto STORE si memo-
rizza il valore e si passa al valore successivo o alla
regolazione successiva.
Impostazione della circon-
ferenza ruota
Impostazione iniziale: 2155 mm
Range dei valori:
1000-3999 mm
Impostare con i tasti SET e
STORE, procedere con il tasto STORE.
La circonferenza della ruota può essere ricavata
dalla tabella seguente oppure misurata perso-
nalmente.
Dimensione pneumatico Circonferenza
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Se si misura personalmente la circonferenza della
ruota, dovrà essere apposta una marcatura sulla ruota
anteriore ed al suolo (ad es. con gesso). Avanzare con
la ruota diritto e compiere esattamente una rotazione
della ruota (con la giusta pressione ed il giusto peso
del ciclista) ed apporre una marcatura sul suolo. Ora
può essere misurata l’esatta circonferenza della ruota
tra le due marcature sul suolo (in mm) – v. Figura 8.
Sul display compare l’indica zione
km/h.
Premendo brevemente il tasto SET è possibile sceg liere
se l’indicazione debba avvenire in Chilometri (km/h)
oppure in Miglia (m/h).
Il valore viene memorizzato grazie al tasto STORE.
Successivamente appare il dis-
play per l’impostazione dei chilo-
metri totali (o miglia totali), dove
l’ultima cifra lampeggia.
Range dei valori: 00000-99999
km oppure mi (= Miglia)
Impostare con i tasti SET e STORE, procedere con il
tasto STORE.
Sul display lampeggia la cifra
24 per la scelta dell’indicazione
oraria (formato orario a 12 o 24
ore). Nel caso del formato a 12
ore apparirà accanto all’orario,
l’indicazione A/P.
Grazie al tasto SET si cambia tra i
valori, con il tasto STORE il valore
viene memorizzato e può essere
impostata l’ora.
Con il tasto SET si impostano
prima I minuti, poi premendo
brevemente il tasto STORE
lampeggeranno le ora che
possono essere altresì impostati
con il tasto SET.
Azionando il tasto STORE si
memorizza l’orario ed il CM 4.11
entra in modalità di funzione
normale d’esercizio doppo 2
secondi.
3. Funzioni
Il CM 4.11 presenta uno Start/Stop automatico in
modalità di guida. E necessario che sia montato
sul supporto del manubrio (se il CM 4.11 non viene
utilizzato è consigliabile non lasciarlo montato sul
supporto del manubrio).
Ca. 4 secondi dopo il primo giro di ruota, il display del
CM 4.11 mostra le seguenti funzioni:
Sopra:
Velocità media in chilometri
all’ora (km/h) oppure miglia
all’ora (m/h)
Range di indicazione 0 – 199,9
km/h oppure m/h
Centro:
Velocità attuale in chilometri all’ora (km/h) oppure
miglia all’ora (km/h)
Range di indicazione 0 – 199,9 km/h oppure m/h
Sotto:
Distanza giornaliera (DST) in chilometri o miglia
Range di indicazione 0 – 999,99 km o mi
Dopo 1 minuto con segnale
ruota assente, sul display è
visibile l’orario e la distanza
totale (ODO: 0 – 99999 km
oppure mi).
L’indicatore si riattiva comple-
tamente quando un segnale ruota registrato oppure
pre mente un tasti.
La distanza giornaliera e velocità media viene azzerata
automaticamente 12 ore dopo l’ultimo segnale ruota.
Per azzerare la distanza totale, premente il tasto AC
oppure estrarre brevemente la batteria.
(Attenzione: annulla tutte le impostazioni effettuate)
4 . Sostituzione della batteria
CM 4.11: Con l’aiuto di una moneta svitare in senso
antiorario la chiusura a vite sul retro del computer.
Estrarre la batteria usata ed inserire la nuova batteria
litio 3V tipo CR 2032, con il polo positivo in alto.
Riavvitare la chiusura a vite.
Trasmettitore: Il trasmettitore usa una batteria da
12 volt. Svitare il tappo sulla parte superiore del tras-
mettitore. Togliere la vecchia batteria e installarne una
nuova di 12 volt, tipo 23A, con il polo positive (+) in
alto. Avvitare il tappo senza stringere eccessi vamente.
Si prega di non gettare la batteria scarica nei
rifiuti domestici, bensì di smaltirla negli appositi
contenitori.
5. Rilevazione dei guasti
Indicazione difettosa o assente sul display
- Verificare la corretta posizione della batteria o
sostituire la batteria
La velocità attuale non viene indicata
- Verificare il corretto montaggio del trasmettitore
- Controllare la batteria del trasmettitore,
eventualmente sostituirla
- Verificare se il magnete da raggi sia correttamente
montato sul raggio (direttamente di fronte al
trasmettitore con una distanza max. di 3 mm)
- Verificare la distanza tra trasmettitore e supporto
manubrio (max. 60 cm)
- Controllare se il CM 4.11 sia correttamente
agganciato nel supporto manubrio
- Verificare la circonferenza ruota impostata
Velocità troppo alta o troppo bassa
- Verificare la circonferenza ruota impostata
- Controllare l’unità di misura
- Controllare la batteria trasmettitore, eventualmente
sostituirla
- Controllare che non si verifichino disturbi ad
es. dovuti ad altri trasmettitori, sistemi GPS,
speciali illuminazioni ruota, etc. In questo caso
allontanandosi dal raggio d’azione della fonte di
disturbo, riapparirà la normale indicazione
6. Garanzia
Al CM 4.11 applichiamo una garanzia di 24 mesi. La
garanzia si limita a difetti di materiale e lavorazione. Le
batterie sono escluse dalla garanzia.
La garanzia è valida solo se il computer e gli accessori
siano stati maneggiati secondo le istruzioni d’uso e
con cura.
In caso di diritto a garanzia, Vi preghiamo di
rivolgerVi al Vostro negoziante o al Vostro dis tri-
butore locale oppure inviate il computer, unitamente
alla prova d’acquisto (data) ed ai tutti gli accessori, con
suffi ciente affrancatura, a:
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.com
Prima dell’invio dell’apparecchio Vi preghiamo di
leggere ancora attentamente le istruzioni d’uso e
di verificare la batteria.
In caso di giustificato diritto a garanzia, l’apparecchio
riparato o altro apparecchio di sostituzione, verrà
riconsegnato gratuitamente.
Riparazioni:
qualora l’apparecchio venga inviato per la riparazione
oppure qualora non venga riconosciuto il diritto alla
garanzia, si procederà automaticamente alla ripa ra-
zione fino a concorrenza di Euro 19,-. Il rinvio dell’
apparecchio riparato sarà effettuato in contrassegno.
MANUALE OPERATIVO
SPD
Congratulazioni!
Con l’acquisto del siete entrati in possesso di un computer da bicicletta CICLOMASTER CM 4.11
senza fili di altissima precisione che dispone della più moderna elettronica ed è resistente alle
intemperie.
La particolarità del CM 4.11: dopo l’impostazione della necessaria pre-regolazione nessun
pulsante deve più essere azionato, l’indicazione della velocità, velocità media e distanza
appariranno automaticamente poco dopo la prima rotazione della ruota.
Vi preghiamo di leggere molto attentamente le seguenti istruzioni per l’uso.
L‘attuale versione del manuale operativo è disponibile sul nostro sito web.
Certificato di garanzia:
Mittente:
Cognome Nome
Via, Nr.
CAP/Luogo
Telefono (durante il giorno) Fax
E-Mail
Motivo dell’invio:
A garanzia scaduta dovranno essere effettuate riparazioni fino a concorrenza di Euro:
!
!
!
I
Contenido:
- CICLO CM 4.11MASTER
- Batería Tipo CR 2032
- Soporte manubrio con ganchos para cables
- Transmisor
- Magneto para rayo
- Cubierta de la batería
- Ganchos para cables
1. Montaje
Figura 1: Montaje posible en el manubrio (Posición A)
y en la parte delantera (Posición B)
Figura 2: Para el montaje en la parte delantera
(Posición B) invertir los pernos de la parte superior.
Quitar la película de protección del lado inferior del
soporte manubrio
Colocar el soporte manubrio en el punto deseado,
presionar ligeramente y enganchar los ganchos para
cables
Figura 3: Fijar el sensor con el gancho para cables
a la horquilla y cortas las partes sobrantes (distancia
máxima del soporte manubrio 60 cm; lo ideal es
el montaje en el lado derecho, p2-ya que el soporte
manubrio y el transmisor deberían encontrarse en el
mismo lado)
Figura 4: Fijar el magneto a un rayo frente al
transmisor
Figura 5: Alinear el transmisor y el magneto (distancia
máxima 3 mm)
Figura 6: Mover el CM 4.11 sobre el soporte
manubrio en un cuarto de giro hacia la izquierda, para
apretar darle un cuarto de giro hacia la derecha. Para
quitar el CM 4.11 efectuar de nuevo un cuarto de giro
a la izquierda y quitarlo del soporte manubrio.
2. Puesta en funcionamiento
El CM 4.11 no presenta teclas, en el sentido común
del término, las regulaciones se producen mediante
dos “teclas” ubicadas en la parte inferior. Estas teclas
pueden apretarse, por ejemplo, con la punta de un
bolígrafo.
Denominación de las teclas: (ver Figura 7)
Colocación de la batería:
Poner la pila tipo CR2032 con el polo positivo hacia
arriba. Apoyar la tapa de la pila y cerrarla con la
ayuda de una moneda. Después de haber colocado
la pila, en la pantalla se visualizan la indicación de
la circunferencia de la rueda, cuyo primero número
brillará intermitentemente.
(Para regresar al modo de configuración vuela a
pulsar durante 3 segundos la tecla ‘SET’ al modalità di
funzione normale).
Pulsando el botón AC (en el lado trasero) se borran
todos los valores y ajustes.
Para todas las regulaciones: con la tecla SET se
modifica el valor que brilla a intermitencia, con la
tecla STORE se memoriza el valore y se pasa al valor
sucesivo o a la regulación sucesiva.
Determinación de la
circunferencia de la rueda.
Valor inicial: 2155 mm
Rango de los valores:
1000-3999 mm
Regular con las teclas SET y
STORE, proceder con la tecla STORE.
La circunferencia de la rueda puede obtenerse
del cuadro siguiente, o bien midiéndola perso-
nalmente.
Dimensión del neumático Circunferencia
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Si se mide personalmente la circunferencia de la rueda
deberá ser marcarse en la rueda anterior y en el suelo
(por ejemplo, con una tiza). Avanzar con la rueda en
línea recta y cumplir exactamente una rotación de la
rueda (con la justa presión y el justo peso del ciclista) y
poner una marca en el suelo. Ahora puede medirse la
exacta circunferencia de la rueda entre las dos marcas
en el suelo (en mm) – v. Figura 8.
En la pantalla aparece la indi-
cación km/h.
Apretando brevemente la tecla SET es posible escoger
si se desea la indicación en kilómetros (km/h) o en
millas (m/h).
El valor se memoriza gracias a la tecla STORE.
Sucesivamente aparece la visu-
alización para la configuración
de los kilómetros totales (o
millas totales), con la última cifra
que se enciende a intermitencia.
Rango de los valores: 00000-
99999 km o mi (= Millas)
Configurar con las teclas SET y STORE, proceder con
la tecla STORE.
En la pantalla se enciende inter-
mitentemente la cifra 24 para
la elección de la indicación de la
hora (formato horario a 12 o 24
horas). En el caso del formato a
12 horas, junto con el horario, la
indicación A/P.
Gracias a la tecla SET se cambia
entre los valores, con la tecla
STORE el valor es memorizado y
puede configurarse la hora.
Con la tecla SET se configuran
primero los minutos, y luego
apretando brevemente la tecla
STORE se prenden y apagan las
horas, que pueden configurarse asimismo con la tecla
SET.
Accionando la tecla STORE se
memoriza el horario y el CM 2.1
entra en modalidad de función
normal de ejercicio después 2
seg.
3. Funciones
El CM 4.11 presenta un Start/Stop automático en
modalidad de guía. Para ello es necesario que se
encuentre sobre el soporte de manillar (al no utilizar
el CM 4.11 no debería permanecer sobre el soporte
de manillar).
Unos 4 segundos después del primer giro de la
rueda, la pantalla del CM 4.11 muestra las siguientes
funciones:
Arriba:
Velocidad medial en kilómetros
por hora (km/h) o millas por
hora (m/h)
Rango de indicación 0 – 199,9
km/h o m/h
Centro:
Velocidad actual en kilómetros por hora (km/h) o millas
por hora (m/h)
Rango de indicación 0 – 199,9 km/h o m/h
Abajo:
Distancia diaria (DST) en kilómetros o millas
Rango de indicación 0 – 999,99 km o mi
Al cabo de 1 minuto con señal
de rueda ausente, en la pantalla
es visible el horario en la
distancia total (ODO: 0 – 99999
kmo mi).
Apenas se registra nuevamente un señal de rueda o
pulsando una tecla, el indicador se reactiva comple-
tamente.
La distancia diaria se pone en cero automáticamente a
las 12 horas de la última señal de rueda.
Para poner en cero la distancia total, pulsando la tecla
AC o extraer brevemente la pila.
(Atención: anula todas las regulaciones efectuadas.)
4 . Sustitución de la batería
CM 4.11: Con la ayuda de una moneda, girar en
sentido antihorario el cierre de rosca de la parte
trasera del ordenador. Extraer la batería usada y
colocar la nueva batería al litio 3V tipo CR 2032, con
el polo positivo hacia arriba. Volver a girar el cierre
de rosca.
Transmisor: El transmisor contiene una batería de 12
volt. Para lo cual desroscar con una moneda la tapa de
la batería en la parte superior del transmisor, retirar la
batería gastada y montar una batería nueva de 12 volt
del tipo 23A con el polo positive hacia arriba. Roscar
de nuevo la tapa de batería. Preste atención de no
pasar de rosca la tapa.
Se ruega no tirar la batería descargada en los
residuos domésticos, sino de usar los conte-
nedores correspondientes.
5. Detección de los desperfectos
Indicación defectuosa o ausente en la pantalla
- Verificar la correcta posición de la batería o sustituir
la batería.
La velocidad actual no está indicada
- Verificar el correcto montaje del transmisor
- Controlar la batería del transmisor, eventualmente
sustituirla
- Verificar si el magneto para rayos está correcta-
mente montado en el rayo (directamente enfrente
del transmisor con una distancia máxima de 3 mm)
- Verificar la distancia entre el transmisor y el soporte
manubrio (máx. 60 cm)
- Controlar si el CM 4.11 está correctamente
enganchado en el soporte manubrio
- Verificar la circunferencia de la rueda configurada
Velocidad demasiado alta o demasiado baja
- Verificar la circunferencia de la rueda configurada
- Controlar la unidad de medida
- Controlar la batería del transmisor, eventualmente
sustituirla
- Controlar que no se verifiquen interferencias, por
ejemplo causadas por otros transmisores, sistemas
GPS, iluminaciones especiales de la rueda, etc.
En este caso, alejándose del radio de acción de
la fuente de interferencia, volverá a aparecer la
indicación normal
6. Garantía
Al CM 4.11 se aplica una garantía de 24 meses. La
garantía se limita a defectos de material y de pro-
ducción. Las baterías están excluidas de la garantía.
La garantía es válida sólo si el ordenador y los
accesorios han sido manejados siguiendo las
instrucciones de uso y con cuidado.
En caso de derecho de garantía, les rogamos
dirigirse a su vendedor o a su distribuidor local,
o enviar el ordenador, junto con el comprobante de
compra (fecha) y con todos los accesorios, con sellos
suficientes, a:
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.com
Antes de enviar el aparato, les rogamos leer
nueva mente y con atención las instrucciones de
uso y verificar la batería.
En caso de justificado derecho a la garantía, el aparato
reparado u otro aparato en sustitución, serán entre-
gados gratuitamente.
Reparaciones:
En caso de que el aparato sea enviado para la
reparación, o cuando no se reconozca el derecho a
la garantía, se procederá automáticamente a la repa-
ración hasta un importe de 19 Euros. El envío del
apa rato al remitente será efectuado contra reembolso.
MANUAL OPERATIVO
SPD
¡Felicitaciones!
Con la compra del usted tiene ahora en su poder un ordenador para CICLOMASTER CM 4.11
bicicleta inalámbrico de altísima precisión que dispone de las últimas innovaciones electrónicas y
es resistente a la intemperie.
La particularidad del CM 4.11: después de la efectuación de la necesaria regulación previa,
no se debe tocar ninguna tecla, la indicación de la velocidad, la velocidad media y distancia
aparecerán automáticamente poco después de la primera rotación de la rueda.
Porfavor lea los instrucciones de manejo con mucho cuidado.
La versión actual del manual operativo está disponible en nuestro sitio web.
Certificado de garantía:
Remitente:
Apellido Nombre
Calle, Nr.
C.P./Localidad
Teléfono (en horario diurno) Fax
E-Mail
Motivo del envío:
Cuando la garantía esté vencida, deberán efectuarse las reparaciones hasta llegar a un importe en Euros de
E
Inhoud:
- CICLO CM 4.11MASTER
- Batterij Type CR 2032
- Stuurhouder met kabelklem voor de bevestiging
- Zender
- Spaakmagneet
- Deksel batterij
- Kabelklem
1. Montage
Afbeelding 1: Montage mogelijk op het stuur (Positie
A) en op het voorste deel (Positie B)
Afbeelding 2: Voor de montage op het voorste
deel (Positie B) moet u de bouten van de bovenkant
verwisselen
Verwijder de beschermende folie van de onderkant van
de stuurhouder
Breng de stuurhouder op het gewenste punt in positie,
oefen een lichte druk uit bevestig de stuurhouder met
de kabelklem
Afbeelding 3: Bevestig de sensor op de vork en snij
de overtollige delen af (maximumafstand vanaf de
stuurhouder 60 cm. De montage aan de rechterkant
is ideaal aangezien de stuurhouder en de zender zich
aan dezelfde kant moeten bevinden)
Afbeelding 4: Bevestig de magneet aan een spaak
tegenover de zender
Afbeelding 5: Lijn de zender en de magneet uit (max.
afstand 3 mm)
Afbeelding 6: Verplaats de CM 4.11 op de
stuurhouder een kwartslag naar links en om hem vast
te zetten een kwartslag naar rechts. Om de CM 4.11
te verwijderen draait u hem opnieuw een kwartslag
naar links en trekt u hem van de stuurhouder.
2. Inwerkingstelling
De CM 2.1 heeft geen toetsen in de gewone zin van
het woord. De instellingen vinden plaats met de twee
“toetsen” die zich op de onderzijde bevinden. Deze
toetsen kunnen ingedrukt worden met bijvoorbeeld de
punt van een ballpoint.
Benaming van de toetsen: (zie Afbeelding 7)
Plaatsing van de batterij:
Plaats de batterij type CR2032 met de positieve pool
omhoog. Plaats het batterijdeksel en sluit het met
behulp van een muntje. Na de plaatsing van de batterij
verschijnt de aanduiding van de omtrek op het display.
(Om weer in de instelmodus te komen, dient u in
de normale modus de toets ‚SET’ 3 seconden lang
ingedrukt te houden).
Knop ‚AC‘ aan de onderzijde van het apparaat
indrukken, schrapt alle waarden en instellingen.
Voor alle instellingen: met de toets SET wijzigt u de
knipperende waarde, met de toets STORE bewaart u
de waarde en gaat u over naar de volgende waarde, of
naar de volgende instelling.
Instelling van de omtrek van
het wiel
Begininstelling: 2155 mm
Range van de waarden:
1000-3999 mm
Instellen met de toetsen SET en
STORE, verdergaan met de toets STORE.
De omtrek van het wiel kan afgeleid worden uit
de tabel of zelf gemeten worden.
Afmetingen luchtband Omtrek
40-559 26 x 1,5 2026 mm
44-559 26 x 1,6 2051 mm
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
37-590 26 x 1 3/8 2133 mm
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
47-622 28 x 1,75 2268 mm
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
25-622 700 x 25C 2146 mm
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
Indien u zelf de omtrek van het wiel meet, dient
u een merkteken op het voorwiel en op de grond
aan te brengen (met krijt bijvoorbeeld). Beweeg het
wiel nu recht vooruit en laat het exact één rotatie
verrichten (met de juiste druk en het juiste gewicht
van de wielrijder) en breng een merkteken aan op de
grond. Nu kunt u de exacte omtrek van het wiel meten
tussen de twee merktekens op de grond (in mm) – zie
Afbeelding 8.
Op het display verschijnt de
aanduiding km/h.
Door kort op de toets SET te drukken, is het mogelijk
te kiezen of de aanduiding in kilometers (km/h) of in
mijlen (m/h) getoond moet worden. Verdergaan met
de toets STORE.
Vervolgens verschijnt het display
voor de instelling van het totaal
aantal kilometers (of het totaal
aantal mijlen), waarvan het
eerste cijfer knippert.
Range van de waarden: 00000-
99999 km of mi (= mijlen)
Instellen met de toetsen SET en STORE.
De waarde wordt bewaard
dankzij de toets STORE en op
het display knippert het cijfer 24
voor de keuze van de uuraan-
duiding (uurformaat in 12 of 24
uur). Bij het formaat van 12 uur,
verschijnt naast het uur de aanduiding A/P.
Dankzij de toets SET kunt u zich
tussen de waarden verplaatsen,
met de toets STORE wordt de
waarde bewaard en kan het uur
ingesteld worden.
Met de toets SET worden eerst
de minuten ingesteld en ver-
volgens, door kort op STORE
te drukken, zullen de uren knip-
peren, die eveneens ingesteld
kunnen worden met de toets
SET.
Door op de toets STORE te
drukken, wordt de tijd bewaard
en na 2 seconden neemt de
CM 2.1 de werkwijze voor het
normale gebruik aan.
3. Functies
De CM 4.11 heeft een automatische Start/Stop in de
besturingswerkwijze. Daarvor is het noodzakelijk dat
de computer zich op de stuurhouder bevindt (indien de
CM4.11 niet gebruikt wordt, mag de CM 4.11 niet op
de stuurhouder blijven).
Ongeveer 4 seconden na de eerste draaiing van het
wiel toont het display van de CM 4.11 de volgende
functies:
Boven:
Gemiddelde snelheid in kilo-
meters per uur (km/h) of in
mijlen per uur (m/h)
Range van de aanduiding
0 – 199,9 km/h of m/h
Midden:
Actuele snelheid in kilometers per uur (km/h) of in
mijlen per uur (m/h)
Range van de aanduiding 0 – 199,9 km/h of m/h
Onder:
Dagafstand (DST) in kilometers of mijlen
Range van de aanduiding 0 – 999,99 km of mi
Na 1 minute zonder signaal van
de zender, zal het display alleen
nog maar de tijd en de totale
afstand (ODO: 0 – 99999 km of
mi) tonen.
Zodra een nieuw signaal van de zender geregistreerd
wordt of een toets wordt gedrukt, zal de indicator
opnieuw volledig geactiveerd worden.
12 uur na het laatste wielsignaal zal de dagafstand
automatisch op nul gezet worden.
Om de totale afstand op nul te zetten, knop ‚AC‘ aan
de onderzijde van het apparaat indrukken of dient u de
batterij kort weg te nemen.
(Let op: het annuleert alle uitgevoerde instellingen)
4 . Vervanging van de batterij
CM 4.11: Met behulp van een muntje schroeft u tegen
de wijzers van de klok in de schroefsluiting op de
achterkant van de computer los. Neem de gebruikte
batterij weg en plaats een nieuwe lithiumbatterij 3V
type CR 2032, met de positieve pool omhoog. Schroef
de schroefsluiting opnieuw vast.
Zender: De zender heeft een 12 V batterij nodig.
Schroef het deksel van het batterijvak ann de
achterkant van de zender los en haal de oude batterij
eruit. Zet er een nieuwe batterij in van het type 23A
met de plus (+) naar boven. Schroef het deksel weer
stevig, maar zonder te forceren, ob het batterijvak.
Gooi de lege batterij niet weg met het huis-
houdelijk afval maar in de speciale bakken voor
batterijen.
5. Aanduiding van defecten
Aanduiding defect of afwezig op het display
- Controleer de correcte positie van de batterij of
vervang de batterij
De huidige snelheid wordt niet getoond
- Controleer de correcte montage van de zender
- Controleer de batterij van de zender en vervang deze
zonodig
- Controleer of de spaakmagneet correct op de spaak
gemonteerd is (rechtstreeks tegenover de zender, op
een max.afstand van 3 mm)
- Controleer de afstand tussen de zender en de
stuurhouder (max. 60 cm)
- Controleer of de CM 4.11 correct op de stuurhouder
geplaatst is
- Controleer de ingestelde omtrek van het wiel
Te hoge of te lage snelheid
- Controleer de ingestelde omtrek van het wiel
- Controleer de meeteenheid
- Controleer de batterij van de zender, en vervang deze
zonodig
- Controleer of zich geen storingen voordoen, door
bijvoorbeeld andere zenders, GPS-systemen,
speciale verlichting van het wiel, enz. In dit geval
zal de normale aanduiding verschijnen zodra u zich
verwijderd uit de actieradius van de storingsbron.
6. Garantie
De CM 4.11 wordt 24 maanden door garantie gedekt.
De garantie wordt beperkt tot materiaal en bewer-
kingsdefecten. De batterijen maken geen deel uit van
de garantie.
De garantie is alleen geldig indien de computer en de
accessoires behandeld zijn volgens de instructie voor
het gebruik en met zorg.
Indien u recht op garantie heeft, dient u zich
te wen den tot uw verkoper of uw plaatselijke
distributeur, of stuurt u de computer samen met het
koopbewijs (datum) en alle accessoires, voldoende
gefrankeerd op naar:
CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a
D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.com
Voordat u het toestel verstuurt, dient u eerst
nogmaals met aandacht de instructies voor het
gebruik na te lezen en de batterij te controleren.
Indien uw recht op garantie gerechtvaardigd is, zal het
gerepareerde toestel, of een ander vervangend toestel,
u gratis toegezonden worden.
Reparaties:
Indien het toestel verstuurd wordt voor reparatie, of
indien het recht op garantie niet toegekend wordt, zal
automatisch overgegaan worden tot reparatie tot een
bijdrage van 19 Euro. De terugzending van het toestel
zal plaatsvinden onder rembours.
HANDLEIDING
SPD
Gefeliciteerd!
Met de aankoop van de bent u in het bezit gekomen van een draadloze CICLOMASTER CM 4.11
fietscomputer met een zeer hoge precisie, die over de modernste elektronica beschikt en bestand
is tegen weer en wind.
Het bijzondere van de CM 4.11: na de instelling van de benodigde voorafstelling hoeft u op
geen enkele knop meer te drukken, de indicatie van de snelheid, de gemiddelde snelheid en de
afstand verschijnen automatisch, kort na het eerste draaien van het wiel.
Leest u de gebruiksaanwijzing a.u.b. nauwkeurig door.
De actuele gebruikershandleiding kunt u vinden op onze website.
Garantiecertificaat:
Afzender:
Achternaam Naam
Straat, nr.
Postcode/Plaats
Telefoon (overdag) Fax
E-Mail
Reden van verzending:
Bij een vervallen garantie zullen de reparaties uitgevoerd worden tot een bijdrage van Euro.
NL

Produktspezifikationen

Marke: Ciclo
Kategorie: Fahrradcomputer
Modell: master CM 4.11

Brauchst du Hilfe?

Wenn Sie Hilfe mit Ciclo master CM 4.11 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Fahrradcomputer Ciclo

Ciclo

Ciclo Protos 213 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 619 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 628i Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 2.1 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 423i Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 628 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo master CM 436 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo master CM 2.21 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 408 Bedienungsanleitung

27 August 2024
Ciclo

Ciclo Master CM 8.2 Bedienungsanleitung

27 August 2024

Bedienungsanleitung Fahrradcomputer

Neueste Bedienungsanleitung für -Kategorien-

Cateye

Cateye CC-ED400 Enduro Bedienungsanleitung

14 Oktober 2024
Blackburn

Blackburn Delphi 5.0 Bedienungsanleitung

14 Oktober 2024
Prophete

Prophete 0512 Bedienungsanleitung

13 Oktober 2024
CicloSport

CicloSport CicloMaster CM 408 Bedienungsanleitung

13 Oktober 2024
Vetta

Vetta RT255L Bedienungsanleitung

12 Oktober 2024
Filzer

Filzer dZ4LW3 Bedienungsanleitung

12 Oktober 2024
Falk

Falk Pantera Bedienungsanleitung

12 Oktober 2024
Trek

Trek Incite 11i Bedienungsanleitung

12 Oktober 2024
Sunding

Sunding SD-563A Bedienungsanleitung

10 Oktober 2024
Blackburn

Blackburn Delphi 4.0 Bedienungsanleitung

9 Oktober 2024
