BEDIENUNGSANLEITUNG

max. 3 mm

Herzlichen Glückwunsch!

Mit dem CICLOMASTER CM 408 haben Sie einen draht losen, elektro ni schen Fahrradcomputer von höchster

Präzision er worben. Er verfügt über modernste Elektronik, ist absolut wasser dicht und überzeugt durch eine lange

Lebensdauer.

Bitte lesen Sie diese Bedienungsanleitung genau durch.

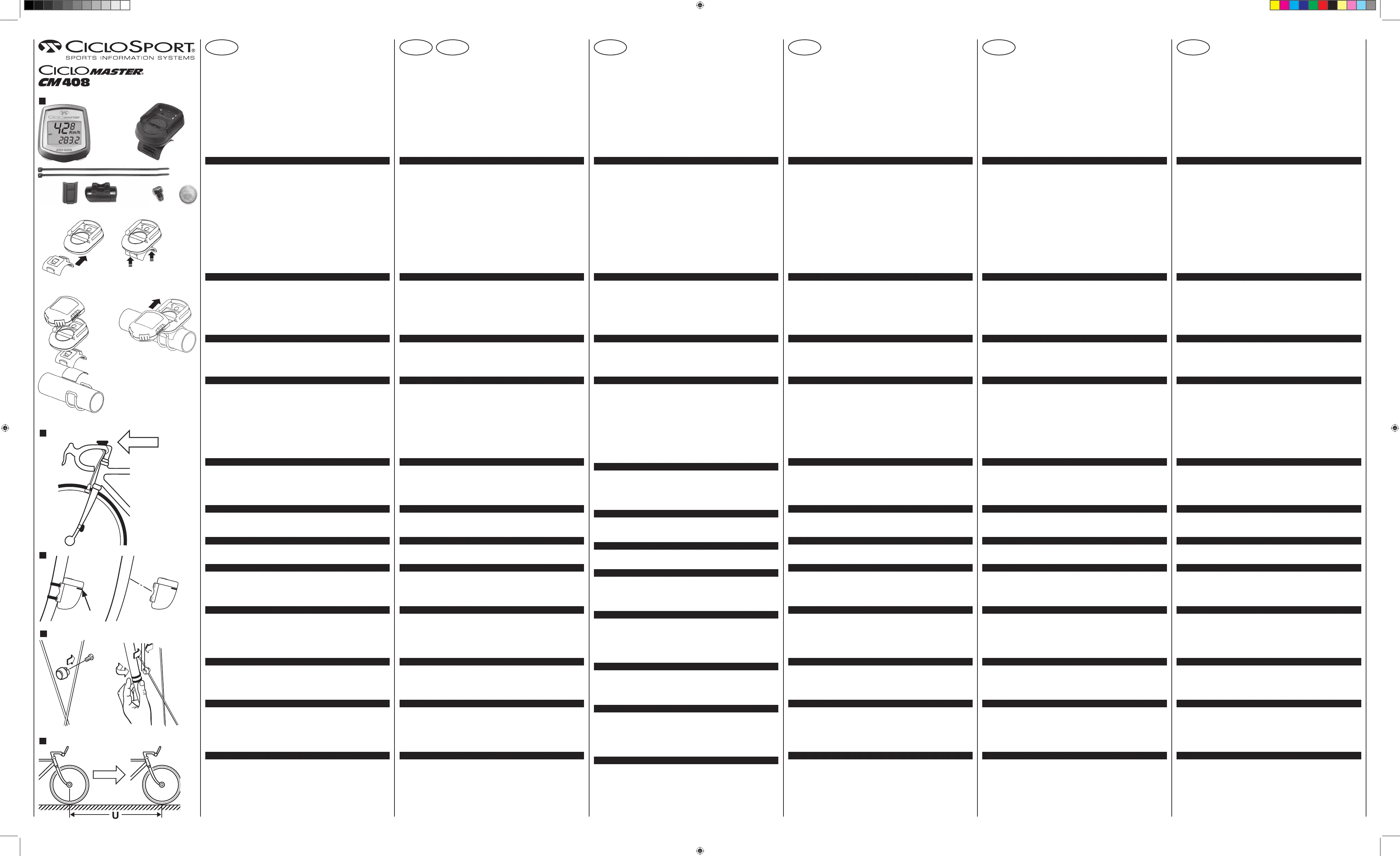

Verpackungsinhalt (siehe Bild 1):

1. CICLO CM 408MASTER

2. Lenkerhalter

3. Sender mit Unterleggummi und Kabelbinder

4. Speichenmagnet,

5. Batterie

6. Batteriedeckel (o. Abb.)

7. O-Ringe als Unterlage (o. Abb.)

1.0 Montage:

Lenkerhalter so auf die gewünschte Stelle am Lenker setzen, daß der Pfeil auf dem Halter in Fahrtrichtung zeigt.

Der Lenkerhalter kann auch auf einem Vorbau befestigt werden. Dazu muss das Oberteil des Lenkerhalters vom Unterteil

abgezogen werden (siehe Bild A).

Für ein leichteres Abziehen des Oberteils die Seiten des Unterteils vorsichtig etwas nach oben drücken (siehe Bild B)

Anschließend beide Teile um 90° gedreht wieder zusammenstecken, bis der Schnappverschluss einrastet.

Passenden O-Ring aussuchen und auf einer Seite einhängen. Schutzfolie auf der Unterseite des Lenkerhalters abziehen und

Lenkerhalter auf die gewünschte Stelle am Lenker (oder am Vorbau) setzen und etwas andrücken. Mit dem O-Ring (in der

passenden Position einhängen) befestigen (Bild C).

CM 408 auf den Halter schieben, bis er deutlich hörbar einrastet. Um ihn wieder abzunehmen, den CM 408 mit leichtem Druck in

Richtung Sattel abziehen (siehe Bild D).

Sender mit Hilfe des Unterleggummis und der Kabelbinder an der Vorderseite des rechten oder auf der Rückseite des linken

Gabelrohrs befestigen (flache Seite des Senders muß nach innen zeigen). Max. 60 cm entfernt vom Computer. Dabei

Kabelbinder noch nicht festziehen. Darauf achten, daß der Batteriedeckel des Senders nach oben zeigt. Sender und Computer auf

der gleichen Seite des Fahr rades montieren.

Magneten an Speiche direkt gegenüber dem Sender montieren, so daß der Magnet genau auf die Markierung an der flachen Seite

des Senders zeigt. Befestigungsschraube des Magneten nicht überdrehen. Sender durch Drehen so ausrichten, daß der

Abstand zwischen Sender und Magnet nicht mehr als 3 mm beträgt. Zur Kontrolle der richtigen Montage Rad einige Male

drehen und überprüfen, ob der Computer ein Signal empfängt. Anschließend Kabelbinder des Senders festziehen und

überstehende Teile ab schneiden.

2.0 Inbetriebnahme:

Einlegen der Batterie im CM408:

3V-Lithium Batterie Typ CR 2032 mit dem Pluspol nach oben einlegen. Batteriefach mit Hilfe einer Münze schließen.

Der CM 408 befindet sich nun im Einstellmodus: im Display erscheint die Uhrzeitanzeige „0:00“. Sollte das Display keine oder

andere Anzeigen bringen, AC-Knopf (auf der Unterseite des Computers) drücken (ggfs. mehrmals).

Der Einstellmodus kann durch 5 Sekunden langes Drücken der linken Taste vorzeitig verlassen werden. Um wieder in den

Einstellmodus zu kommen, im Modus Geschwindigkeit/Uhrzeit linke Taste erneut 5 Sekunden lang drücken (z. B. zur Änderung

bereits gespeicherter Werte).

Wird im Einstellmodus die rechte Taste kurz gedrückt, zählt die An zeige der gerade blinkenden Ziffer um eins hoch. Bei

dauerhaftem Druck zählt die Anzeige schneller.

2.1 Einstellen der Uhrzeit:

Durch Drücken der rechten Taste werden die Stunden hoch gezählt und mit der linken Taste gespeichert. Gleichzeitig wird auf die

Minuten übergegangen. Diese werden ebenfalls durch Drücken der rechten Taste hoch gezählt. Um die einge stellte Uhrzeit zu

speichern, linke Taste drücken. (AM/PM-Anzeige kann später – siehe Absatz 2.4 – gewählt werden, falls gewünscht. Der CM 408

rechnet die Uhrzeit dann auto matisch um.)

Im Display erscheint jetzt rechts unten die Zahl „2085“ (Radumfang).

2.2 Einstellen des Radumfanges

(Wertebereich: 0000 bis 2999 mm):

Radumfang der Tabelle entnehmen oder selber messen.

Reifengröße: 26 x 1.25 26 x 1.75 26 x 2.0 700 x 20C 700 x 25C 700 x 38 650 x 20C

Radumfang (mm): 1980 2040 2074 2074 2135 2170 1945

Messen des Radumfanges:

Markierung am Vorderreifen und auf dem Boden machen (z.B. mit Kreide). Genau eine Reifenumdrehung geradeaus fahren und

Stelle am Boden markieren (s. Bild 5).

Jetzt exakten Radumfang zwischen den beiden Markierungen am Boden abmessen (in mm) und einstellen wie folgt:

Radumfang:

Im Display erscheint die Grundeinstellung „2085“ (mm). Die einzu stellende (blinkende) Ziffer kann mit der rechten Taste verändert

werden. Durch Drücken der linken Taste wird diese Ziffer gespeichert und die nächste Ziffer ausgewählt.

2.3 Einstellung Jahreskilometer

(Wertebereich 00000 bis 99999 Kilometer bzw. Meilen):

Im Display steht die Grundeinstellung „00000“. (Stan dard wert: Kilometer. Maßeinheit Meilen kann später – siehe Absatz 2.5 –

gewählt werden.)

Die einzustellende (blinkende) Ziffer kann mit der rechten Taste verändert werden. Durch Drücken der linken Taste wird diese Ziffer

gespeichert und die nächste Ziffer ausgewählt.

Im Display erscheint jetzt die Anzeige „24:“.

2.4 Wählen zwischen 24- oder 12-Stundenanzeige:

Durch Drücken der rechten Taste kann zwischen 12- und 24-Stunden anzeige gewählt werden. Durch Drücken der linken Taste

wird die Einstellung gespeichert.

Im Display erscheint jetzt die Anzeige „km/h“ (Maßeinheit).

2.5 Einstellen der Maßeinheit

Durch Drücken der rechten Taste kann zwischen m/h und km/h gewählt werden. Mit der linken Taste wird der ge wünschte Wert

gespeichert.

3.0 Allgemeines:

Wenn der CM 408 länger als 5 Minuten keinen Radimpuls erhält oder keine Taste gedrückt wird, schaltet das Display in einen

Strom spar modus und zeigt nur noch die Uhrzeit an. Bei Tastendruck bzw. Empfang eines Radimpulses schaltet sich der CM409

automatisch wieder an.

Achtung: Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, bitte bei längerer Standzeit des Rades (z. B. über Nacht) den

Computerkopf abziehen, da der CM 408 auch im Stillstand Strom verbraucht.

3.1 Einstellen der Tageskilometer

Wird im Modus DST die linke Taste 5 Sekunden lang ge drückt, blinkt die erste Ziffer und die Tageskilometer können eingestellt

werden (wichtig z.B. bei Eingabe eines fixen Startkilometers). Einstellung siehe 4.1 (DST).

Wurden für das Rad die Tageskilometer eingestellt, erscheint bei 5 Sekunden langem Drücken der rechten Taste (im Modus DST)

die tatsächlich gefahrenen Tages kilometer.

4.0 Funktionen:

Die einzelnen Funktionen können mit der linken Taste vor wärts und mit der rechten Taste rückwärts nacheinander aufgerufen

werden. Im Fahrbetrieb wird bei allen Funktionen gleichzeitig rechts oben im Display die Momentangeschwindigkeit angezeigt.

Alle Funktionen (ausgenommen die Uhrzeit) haben einen auto matischen Start/Stop im Fahrbetrieb, d. h. die Messung startet bei

der ersten Radumdrehung und endet 4 Sekunden nach der letzten Rad umdrehung.

In der umseitigen Tabelle sind die einzelnen Funktionen und ihre Bedeutung erklärt.

5.0 Wechseln der Computerbatterie:

Vor dem Wechseln der Batterie des CM 409 sollte der aktuelle Wert von TOT DST und der eingestellte Radumfang notiert werden,

damit sie nach dem Batteriewechsel notfalls wieder eingestellt werden können.

Achtung:

Damit die Voreinstellungen und die gespeicherten Werte erhalten bleiben, darf der Batteriewechsel nur 15 Sekun den dauern.

Schraubverschluß auf der Rückseite des Computers mit Hilfe einer Münze nach links aufdrehen. Alte Batterie entfernen und neue

3V-Lithium-Batterie Typ CR 2032 mit dem Pluspol nach oben einlegen. Schraubverschluß wieder zudrehen.

5.1 Wechseln der Senderbatterie:

Der drahtlose Sender enthält eine 12 Volt Batterie. Diese Batterie sollte nach einem Jahr (oder wenn der Computer Fehlmessungen

liefert) erneuert werden. Dazu Batteriedeckel an der Oberseite des Senders mit Hilfe einer Münze nach links aufdrehen, alte

Batterie entfernen und neue 12 Volt Batterie, Typ E23A/MS21/V23 mit dem Pluspol nach oben einlegen. Batteriedeckel wieder

zudrehen. Batteriedeckel nicht überdrehen!

Bitte die entleerten Batterien nicht in den Hausmüll werfen, sondern fachgerecht entsorgen.

INSTRUCCIONES DE SERVICIO

¡Nuestra más cordial felicitación!

Con el CICLO CM 408 p1-ha adquirido usted un ordenador electrónico de alta precisión para bicicletas. Dispone MASTER

de la más moderna electrónica, es absolutamente impermeable al agua y convence por su larga duración funcional.

Por favor, lea con atención estas instrucciones de servicio en su integridad.

Contenido del embalaje (véase imagen 1):

1. CICLO CM 408MASTER

2. Portaguías con sensor de bicicleta,

3. Imán de radio,

4. Conector de cables,

5. Cinta de goma para soporte (fig. ant.)

6. Pila (fig. ant.)

7. Tapa de la pila (fig. ant.)

1.0 Montaje:

Ponga el portaguía en el punto deseado del guía, de modo que la flecha señale desde el soporte en el sentido de la marcha.

El portaguía se puede sujetar también sobre un premontaje. Para ello hay que extraer de la base la pieza superior del portaguía

(véase figura A).

Para extraer más fácilmente la pieza superior, presione un poco hacia arriba y con cuidado los laterales de la base (véase figura B)

A continuación vuelva a encajar ambas piezas dándoles un giro de 90° hasta que encastre el cierre de pestillo.

Busque la junta tórica apropiada y encájela en un lado. Retire la lámina protectora de la cara inferior del portaguías y coloque éste

en el punto deseado del guía (o en el premontaje) y apriételo un poco. Sujételo con la junta tórica encajándola en la posición

apropiada (figura C).

Desplace sobre el soporte el CM 408 hasta que encastre haciendo un ruido claramente perceptible. Para volver a retirarlo, extraiga

el CM 408 con una ligera presión en dirección hacia el sillín (véase figura D).

Sujete la emisora con ayuda de la goma básica y del conector de cables en la cara delantera del tubo de horquilla derecho o en la

cara posterior del tubo de horquilla izquierdo (el lado plano de la emisora debe apuntar hacia dentro). Distancia máx. del

ordenador: 60 cm. No apriete aún el conector de cables. Preste atención a que la tapa de la pila de la emisora apunte hacia arriba.

Monte la emisora y el ordenador en el mismo lado de la bicicleta.

Monte los imanes en el radio directamente enfrente de la emisora, de modo que el imán apunte hacia la marca situada en la cara

plana de la emisora. No trasrosque el tornillo de sujeción del imán. Oriente la emisora girándola de modo que la distancia entre

ella y el imán no supere los 3 mm. Para controlar el montaje correcto, dé unas vueltas a la rueda y verifique si el ordenador recibe

una señal. A continuación apriete el conector de cables de la emisora y recorte la piezas que sobresalgan.

2.0 Puesta en marcha:

Inserción de la pila:

Introduzca la pila de litio de 3V tipo CR 2032 con el polo positivo hacia arriba. Cierre el compartimento de la pila utilizando una

moneda. El CM 408 se encontrará entonces en modo de configuración: en el visor aparecerá el indicador de la hora „0:00“. Si no

presenta ninguna otra indicación este visor, pulse el botón AC situado en la base del ordenador (varias veces si es preciso).

Podemos salir anticipadamente del modo de configuración pulsando durante 5 segundos la tecla izquierda. Para regresar al modo

de configuración vuelva a pulsar durante 5 segundos la tecla izquierda desde el modo velocidad/hora (p. ej. si queremos modificar

valores p1-ya memorizados).

Si en modo de configuración pulsamos brevemente la tecla derecha, el visor aumentará en una unidad la cifra que esté

actualmente intermitente. Si pulsamos de modo continuo, el visor aumentará las unidades con mayor rapidez.

2.1 Configuración de la hora:

Pulsando la tecla derecha se incrementará el número de horas y se memorizará con la tecla izquierda. Al mismo tiempo se

sobrepasan los minutos. Éstos se incrementan igualmente pulsando la tecla derecha. Para memorizar la hora configurada, pulse la

tecla izquierda. (El indicador AM/PM de mañana/tarde se puede seleccionar posteriormente - ver apartado 2.4 - si se desea. El

CM 408 cambiará automáticamente entonces el cómputo horario). Se visualizará entonces en la parte superior izquierda del visor

abajo a la derecha aparecerá el „2085“.

2.2 Configuración de las vueltas de la bicicleta

(Gama de valores: 0000 hasta 2999 mm):

Tome de la tabla la circunferencia de la rueda o mídala directamente.

Tamaño de la cubierta 26 x 1.25 26 x 1.75 26 x 2.0 700 x 20C 700 x 25C 700 x 25C 650 x 20C

Circunferencia de la rueda (mm)

1980 2040 2074 2074 2135 2170 1945

Medición de la circunferencia de la rueda:

Haga una marca en la cubierta delantera y en el suelo al mismo tiempo (p. ej. con tiza). Desplácese en línea recta una vuelta de la

rueda y vuelva a marcar en el suelo donde caiga la marca de la cubierta (ver fig. 5). A continuación mida la circunferencia de la

rueda que será la distancia entre ambas marcas (en mm) y haga la configuración del siguiente modo:

Vuelta de la bicicleta:

Aparecerá en el visor la configuración básica „2085“ (mm). La cifra a configurar (intermitente) se puede variar con la tecla

derecha. Pulsando la tecla izquierda se memorizará este cifra y se seleccionará la siguiente.

2.3 Configuración del kilometraje anual

(Gama de valores desde 00000 hasta 99999 kilómetros o millas):

En el visor aparece la configuración básica „00000“. (Valor estándar: kilómetros. Posteriormente podrá elegirse la unidad de

medición millas, ver apartado 2.5).

La cifra a configurar (intermitente) se puede modificar con la tecla derecha. Pulsando la tecla izquierda se memorizará esta cifra y

se seleccionará la siguiente.

Aparecerá entonces en el visor el número „24:“.

2.4 Opción entre modo horario de 12 ó de 24 horas:

Pulsando la tecla derecha se puede optar entre el modo horario de 12 ó de 24 horas. Pulsando la tecla izquierda se memorizará la

configuración.

Aparecerá entonces en el visor la indicación „km/h“ (unidad de medida).

2.5 Configuración de la unidad de medida (kilómetros o millas):

Pulsando la tecla derecha se puede optar entre m/h y km/h. Con la tecla izquierda se memoriza el valor deseado.

3.0 Generalidades:

Si el CM 408 no recibe ningún impulso de la bicicleta durante más de 5 segundos o si no se pulsa ninguna tecla, el visor pasará

al modo de ahorro de energía e indicará únicamente la hora. Al pulsarse una tecla o al recibirse un impulso de la bicicleta, volverá

a activarse el CM 408 automáticamente.

3.1 Configuración del kilometraje diario

Si se pulsa la tecla izquierda durante 5 segundos en modo DST, parpadeará la primera cifra y podrá configurarse el kilometraje

diario (importante p. ej. al introducir un kilómetro de partida fijo). Para la configuración consulte apartado 4.1 (DST). Al configurarse

el kilometraje diario de una bicicleta, pulsando durante 5 segundos la tecla derecha (en modo DST), sino únicamente los

kilómetros realmente recorridos en el día (para ello aparece en la parte superior izquierda del visor el número identificativo de la

correspondiente bicicleta).

4.0 Funciones:

Cada una de las funciones se pueden abrir con la tecla izquierda hacia delante y con la tecla derecha hacia atrás. Funcionando en

marcha, en todas las funciones se visualiza al mismo tiempo en la parte superior derecha del visor la velocidad que se lleva en ese

momento. Todas las funciones (salvo la hora) tienen un inicio/parada automático al funcionar en marcha, es decir, que la medición

se inicia en la primera vuelta de la rueda y finaliza a los 4 segundos de la última vuelta. En la tabla de la página adyacente se

explica cada una de las funciones y su significado.

5.0 Cambio de la pila:

Antes de cambiar la pila hay que anotar los valores actuales de TOT DST, TOT TM y las vueltas configuradas, a fin de poder volver

a configurarlos si es necesario tras el cambio de la pila.

Atención:

para que se mantengan las configuraciones previas y los valores memorizados, el cambio de la pila no debe durar

más de 15 segundos.

Apriete hacia la izquierda el cierre roscado del reverso del ordenador con ayuda de una moneda. Retire la pila vieja y ponga la

nueva pila de litio de 3V tipo CR 2032 con el polo positivo hacia arriba. Vuelva a cerrar la tapa roscada.

5.1 Batería del emisor bicicleta:

El emisor sin cable contiene una batería de 12 voltios. Esta batería debe sustituirse transcurrido un año (o cuando el Ciclo-

computador de valores falsos). Para lo cual desroscar con una moneda la tapa de la batería en la parte superior del emisor,

retirar la batería gastada y montar una batería nueva de 12 voltios del tipo E23A / MS21 /V23 con el polo positivo hacia arriba.

Roscar de nuevo la tapa de batería. Preste atención de no pasar de rosca la tapa !

Por favor no tire las baterías a la basura casera, entreguelas para un reciclaje adecuado.

ISTRUZIONI D’USO

Congratulazioni per aver scelto un ciclo computer elettronico di altissima qualità.

Il CICLOMASTER CM 408 dispone di un moderno circuito elettrico, é assolutamente impermeabile e ha una lunga

durata di vita.

Accessori (fig. 1)

1. CICLOMASTER CM 408

2. Supporto al manubrio

3. Trasmettitore (con spessore e fascette non mostrate)

4. Magnete

5. Batteria

6. Tappo della batteria (non mostrato)

7. Spessori di gomma (non mostrati)

1.0 Montaggio

Il supporto del manubrio può anche essere fissato su un avancorpo. A tal fine, la parte superiore del supporto del manubrio deve

essere staccata dalla parte inferiore (vedi Figura A).

Per sfilare facilmente la parte superiore, esercitare con attenzione una leggera pressione verso l’alto sui lati della parte inferiore

(vedi Figura B).

Riunire poi le due parti ruotate di 90°, finché la chiusura non scatta in posizione.

Scegliere l’anello torico adatto ed agganciarlo su un lato. Togliere la lamina protettiva sulla parte inferiore del supporto del

manubrio e posizionare quest’ultimo nel punto desiderato sul manubrio (o sull’avancorpo), premendo leggermente. Fissare con

l’anello torico (agganciare nella posizione giusta) (Figura C).

Spingere il CICLOMaster sul supporto, finché non scatta in posizione emettendo un suono chiaramente percepibile. Per toglierlo

nuovamente, sfilare il CICLOMaster con una leggera pressione in direzione del sellino (vedi Figura D).

Montate il trasmettitore (con gli spessori di gomma e le fascette) sulla forcella di destra rivolto in avanti, o sulla forcella di sinistra

rivolto all’indietro (la parte piatta deve essere rivolta verso la ruota), con la distanza massima di 60 cm. fra il trasmettitore e il

computer. Non stringete ancora le fascette. Ora, il tappo della batteria del trasmettitore é rivolto verso il computer; il trasmettitore e

il computer sono sullo stesso lato della bicicletta.

Montate il magnete sul raggio in modo che sia allineato al segno della parte piatta del trasmettitore. Non stringete eccessivamente

la vite del magnete. Sistemate il trasmettitore in modo che la distanza dal magnete non superi i 3 mm. Fate girare la ruota per

controllare che il segnale giunge al computer. Stringete ora le fascette di plastica.

2.0 Preparazione

Installazione della batteria:

Inserite una nuova batteria 3V-Lithium CR3032 con il polo positivo (+) rivolto in alto. Chiudete il tappo con una moneta. Sul display

dovrebbe apparire „l’orologio 0.00“. Se non appare nulla o appaiono scritte irregolari, premete il tasto AC sul retro del computer

(se necessario più volte). Per lasciare la funzione di regolamento premete il tasto sinistro per 5 secondi. Per ritornare alla funzione

di regolamento premete di nuovo il tasto sinistro nella funzione velocità/orologio per 5 secondi (p.es. per cambiare dati già

memorizzati). Se premete il tasto destro brevemente nella funzione di programmazione, la cifra lampeggiante avanza di un numero.

Se lo premete continuamente, le cifre avanzano rapidamente.

2.1 Programmazione dell’orologio

Premendo il tasto destro si avanza di un’ora per volta, con il tasto sinistro si può memorizzare l’ora. Allo stesso momento si cambia

alla programmazione dei minuti che avanzano se premete il tasto destro. Premete il tasto sinistro per memorizzare l’ora scelta

(volendo potete scegliere più tardi il regolamento AM/PM , v. 2.4. Il CM 408 cambierà l’ora automaticamente). Nel display appare

adesso „1“ e a destra in basso „2085“.

2.2 Programmazione della circonferenza della ruota

(0000 - 2999 mm.)

Programmate la misura della ruota misurando la circonferenza.

Misura della ruota 26 x 1,25 26 x 1,75 26 x 2,0 700 x 200 700 x 250 700 x 30 650 x 200

Circonferenza (mm.) 1980 2040 2074 2074 2135 2170 1945

Misurazione della circonferenza:

Fate un segno sulla ruota anteriore della bicicletta e sul pavimento, p.es. con gesso. Fate procedere in linea retta la bicicletta

fintanto che la ruota non ha percorso un giro esatto, poi fate un altro segno sul pavimento (Fig. 5). Misurate allora la distanza

percorsa in millimetri.

Circonferenza

Il display dovrebbe mostrare „2085“ (mm).Usate il tasto destro per cambiare la cifra lampeggiante e il tasto sinistro per

memorizzare la cifra e selezionare la prossima cifra.

2.3 Programmazione dei kilometri totali anno

(00000 - 99999 Km o miglia)

Il display dovrebbe mostrare „00000“ (il computer é programmato per i kilometri; per selezionare le miglia vedi la sezione 2.5)

La prima cifra dovrebbe lampeggiare. Per cambiare questo numero premete il tasto destro. Per memorizzare il numero e

selezionare la prossima cifra, premete il tasto sinistro. Il display mostra adesso „24“.

2.4 Scelta fra l’indicazione di 24- oppure 12-ore

Premendo il tasto destro, potete scegliere fra l’indicazione in 24 oppure in 12 ore. Per memorizzare l’indicazione premete il tasto

sinistro. Il display mostrerà ora „Km/h“(unità di misura).

2.5 Programmazione dell’unità di misura (kilometri o miglia)

Premete il tasto destro per cambiare da kilometri a miglia e viceverso. Selezionate l’unità di misura con il tasto sinistro. Per

memorizzare premete i tasto sinistro.

3.0 Informazioni generali

Se Vostro CM 408 non riceve alcun impulso per più di 5 minuti, e nessun tasto viene toccato in questo periodo, il display

„risparmia energia“ e mantiene visibile solo l’orologio. Se la ruota torna in movimento, o un tasto viene premuto, il CM 408

riprende le funzioni normali.

3.1 Programmazione dei kilometri per giorno

Premendo il tasto sinistro per 5 secondi nella funzione „DST“ potete pre-selezionare i kilometri per giorno (importante se volete p.

es. programmare un kilometro fisso di partenza. Programmazione vedi 4.1. DST). La prima cifra lampeggerà e potete far avanzare

il numero premendo il tasto destro e selezionarlo con il tasto sinistro. Se sono stati programmati i kilometri per giorno, dovete

premere il tasto destro per più di 5 secondi (nella funione DST), per vedere la somma di kilometri realmente fatti.

4.0 Funzioni

Camminando il display mostra in atto a destra in tutte le funzioni anche la velocità momentanea. Le funzioni possono essere

cambiate con il tasto sinistro per scorrere in avanti e con il tasto destro per scorrere all’indietro. Tutte le funzioni (eccetto l’orologio)

partono e si fermano automaticamente. Il computer parte al primo impulso e si ferma 4 secondi dopo l’ultimo giro della ruota.

Nella seguente tabella, sono spiegate tutte le funzioni e le loro caratteristiche.

5.0 Cambio della batteria

Prima di cambiare la batteria, notatevi la TOT DST e la circonferenza della ruota per poter poi reinserire i valori nuovamente.

Attenzione:

Per conservare le programmazioni il cambio della batteria può durare solo 15 secondi.

Aprite velocemente il tappo in senso antiorario con l’aiuto di una moneta. Togliete la vecchia batteria e installate la nuova 3

V-Lithium tipo CR2032 con il polo positivo rivolto verso l’alto. Rimettete il tappo.

5.1 Sostituzione della batteria del trasmettitore

Il trasmettitore usa una batteria da 12 volt. Questa batteria dovrebbe essere sostituita dopo un anno (o quando il computer non

misura più correttamente). Svitare il tappo sulla parte superiore del trasmettitore. Togliere la vecchia batteria e installarne una

nuova di 12 volt, tipo E23A/MS21/V23, con il polo positivo (+) in alto. Avvitare il tappo senza stringere eccessivamente.

Per favore non gettate la batteria usata fra la normale spazzatura, ma portatela al riciclaggio.

MODE D’EMPLOI

Toutes nos félicitations !

En achetant le CICLOMASTER CM 408, vous vous équipez d’un compteur de valor de la plus haute precision. Il s’agit

d’un modèle électronique de pointe, parfaitement étanche et qui vous convaincra par sa longévité.

Veuillez lire attentivement ce mode d’emploi.

Contenu du kit (cf. illustration 1)

1. CICLO CM 408MASTER

2. Applique

3. Emetteur avec cale en caoutchouc et attache-câble

4. Aimant de rayon

5. Pile

6. Couvercle de pile (non illustré)

7. Bande de caoutchouc comme support (non illustrée)

1.0 Montage

Le support de cintre peut aussi s’installer sur la potence. Pour cela, il faut séparer la partie supérieure du support de cintre de la

partie inférieure (voir ill. A).

Pour pouvoir détacher facilement la partie supérieure, appuyer légèrement sur les côtés de la partie inférieure en soulevant celle-ci

(voir ill. B).

Assembler à nouveau les deux parties en les faisant pivoter de 90° jusqu’à ce que la fer meture à déclic s’enclenche.

Choisir un anneau torique adapté et l’accro cher d’un côté. Retirer le film protecteur situé sous le support de cintre, placer le sup-

port de cintre sur le cintre (ou sur la potence) à l’end roit souhaité et appuyer légèrement. Fixer avec le joint torique (à accrocher

dans la position adaptée) (ill. C).

Introduire le CICLO sur le support de manière à entendre le déclic. Pour le détacher, tirer le CICLO dans le sens de la Master Master

selle en appuyant légèrement (voir ill. D).

A l’aide du caoutchouc et de l’attache-câble, fixez l’émetteur à l’avant du tube droit ou à l’arrière du tube gauche de la fourche (le

côté plat de l’émetteur doit être dirigé vers l’intérieur). A 50 cm maximum du compteur. Ne fixez pas encore l’attache-câble à ce

stade. Veillez à ce que le couvercle de la pile de l’émetteur soit dirigé vers le haut. Montez l’émetteur et le compteur sur le même

côté du vélo.

Montez l’aimant sur un rayon juste en face de l’émetteur, de manière à ce que l’aimant indique exactement la marque sur le côté

plat de l’émetteur. Ne vissez pas l’aimant. Positionnez l’émetteur de façon à ce que l’écart entre l’émetteur et l’aimant ne dépasse

pas 3 mm. Pour contrôler le montage, faites tourner la roue et vérifiez si le compteur reçoit un signal. Fixez enfin l’attache-câble

de l’émetteur et coupez les parties qui dépassent.

2.0 Mise en service

Installation de la pile:

placez la pile au lithium CR 2032 de 3 V avec le pôle positif vers le haut. Fermez le boîtier à l’aide d’une pièce de monnaie.

Le CM 408 se trouve maintenant en mode réglage: l’affichage de l’heure «0:00» apparaît sur l’écran. Si l’écran n’affiche rien ou

autre chose que l’heure, pressez le bouton AC (plusieurs fois si nécessaire) sur la partie inférieure du compteur.

Vous pouvez déjà quitter le mode réglage en appuyant 5 secondes sur la touche gauche. Pour revenir au mode réglage, appuyez

de nouveau 5 secondes sur la touche gauche en mode vitesse/heure (par exemple pour changer des valeurs déjà enregistrées).

Une légère pression de la touche droite en mode réglage augmente d’une unité le chiffre qui clignote. En cas de pression

prolongée, les unités défilent plus rapidement.

2.1 Réglage de l’heure

Pressez la touche droite pour faire défiler les heures et sur la touche gauche pour mettre en mémoire. Cela permet de passer aux

minutes. Vous les faites également défiler en pressant la touche droite. Pour mettre en mémoire l’heure sélectionnée, appuyez sur la

touche gauche (l’affichage AM/FM peut être sélectionné ultérieurement, si vous le souhaitez - cf. point 2.4.; le CM 408 convertit

alors automatiquement l’heure).

L’écran affiche maintenant le nombre «2085» en bas à droite.

2.2 Réglage de la circonférence de roue

(Plage de valeurs: 0000 à 2999 mm)

Reprenez la valeur correspondante du tableau ou mesurez vous-même la circonférence.

Taille des pneus 26 x 1,25 26 x 1,75 26 x 2,0 700 x 200 700 x 250 700 x 30 650 x 200

Circonférence des roues (en mm)

1980 2040 2074 2074 2135 2170 1945

Mesure de la circonférence de rou

Faites une marque sur le pneu avant et sur le sol (à la craie, par exemple). Avancez exactement d’un tour de roue et marquez

l’endroit sur le sol (cf. illustration 5).

Mesurez (en mm) la distance exacte entre les deux marques et enregistrez le résultat au moyen de la méthode suivante.

Circonférence des roues du vélo

L’écran affiche «2085» (en mm) par défaut. Vous pouvez modifier le chiffre clignotant à l’aide de la touche droite. En appuyant sur

la touche gauche, vous mettez ce chiffre en mémoire et passez au suivant.

2.3 Réglage des kilomètres annuels

(Plage de valeurs: 00000 à 99999 kilomètres ou miles)

L’écran affiche «00000» par défaut (la valeur standard est le kilomètre, mais l’unité de mesure „mile“ peut ultérieurement être

sélectionnée - cf. point 2.5.).

Vous pouvez modifier le chiffre clignotant à l’aide de la touche droite. En appuyant sur la touche gauche, vous mettez ce chiffre en

mémoire et passez au suivant.

L’écran affiche maintenant «24:».

2.4 Choix entre l’affichage sur 24 heures et sur 12 heures

Vous pouvez choisir entre l’affichage sur 24 heures et sur 12 heures en appuyant sur la touche droite. Vous mettez le réglage en

mémoire en pressant la touche gauche.

L’écran affiche maintenant «km/h» (unité de mesure).

2.5 Réglage de l’unité de mesure

Vous pouvez choisir entre m/h et km/h en appuyant sur la touche droite. Vous mettez la valeur choisie en mémoire à l’aide de la

touche gauche.

3.0 Généralités

Si le CM 408 ne reçoit aucun signal de la roue et si aucune touche n’est actionnée pendant plus de 5 minutes, l’écran se met sur

le mode d’économie de pile et n’affiche plus que l’heure. Le CM 408 se remet automatiquement en service en cas de pression

d’une touche ou de réception d’un signal d’entrée.

Attention! Pour ne pass raccourcir inutilement la durée de vie de la pile, veuillez éteindre le compteur en cas d’arrêt prolongé (par

exemple la nuit), car le CM 408 consomme toujours un peu en mode d’économie.

3.1 Réglage de la distance parcourue

Maintenez la touche gauche enfoncée pendant 5 secondes en mode DST, le premier chiffre clignotera et vous pourrez régler la

distance parcourue (important, par exemple, pour entrer un kilométrage fixe de départ, cf. 4.1. DST).

Si, lorsque vous avez réglé la distance parcourue pour le vélo, vous maintenez la touche droite enfoncée pendant 5 secondes en

mode DST, l’écran la distance effectivement parcourue.

4.0 Fonctions

Pour faire défiler vers l’avant et vers l’arrière les différentes fonctions, appuyez respectivement sur la touche gauche et la touche

droite. Pendant que vous roulez, quelle que soit la fonction sélectionnée, l’écran affiche également la vitesse instantanée en haut à

droite. Toutes les fonctions (à l’exception de l’heure) ont un Start/Stop automatique pendant que vous roulez, c’est-à-dire que la

mesure commence au démarrage et se termine 4 secondes après l’arrêt du vélo.

Le tableau au verso présente les différentes fonctions et leur signification.

5.0 Remplacement de la pile

Avant un remplacement de pile, nous vous conseillons de noter le valeur de TOT DST, TOT DM et le circonférence de rou

enregistrées afin que, le cas échéant, la réinitialisation soit simplifiée.

Attention!

Pour conserver les réglages et les valeurs enregistrées, vous devez remplacer la pile en 15 secondes maximum.

Au dos du compteur, tournez le couvercle du boîtier de la pile vers la gauche à l’aide d’une pièce de monnaie. Enlevez l’ancienne

pile et installez une nouvelle pile au lithium CR 2032 de 3 V avec le pôle positif vers le haut. Replacez ensuite le couvercle du

boîtier de la pile. Ne jetez pas jeter la pile usagée avec les ordures ménagères, mais envoyez-la plutôt au recyclage.

5.1 Remplacement de la pile de l’émetteur

L’émetteur sans fil contient une pile de 12 V. Cette pile doit normalement être remplacée après un an (ou lorsque le compteur

affiche des mesures erronées). Pour cela, sur le côté supérieur de l’émetteur, tournez le couvercle du boîtier de la pile vers la

gauche à l’aide d’une pièce de monnaie. Enlevez l’ancienne pile et installez une nouvelle pile de 12 V de type E23A/MS21/V23

avec le pôle positif vers le haut. Replacez ensuite sans forcer le couvercle du boîtier de la pile.

Veuillez ne pas jeter la pile usagée à la poubelle, mais affectez-la plutôt au recyclage.

OPERATING INSTRUCTIONS:

Congratulations on your purchase of a CICLO bicycle computer, the finest in the world. The CICLOMASTER MASTER

CM 408 features modern electrical circuitry and is water-proof. If properly treated, you will have many years of

enjoyment with this computer.

Please read through these instructions carefully.

Accessories (fig. 1)

1. CICLO CM 408MASTER

2. Handlebar bracket

3. Sender with shim and cable ties

4. Spoke magnet

5. Battery

6. Battery cap (not shown)

7. Rubber shims (not shown)

1.0 Mounting

The handlebar mounting can be installed on a stem. To do this the top section of the handle bar mounting must be removed from

the bottom section (see Figure A).

To make it easier to remove the top section carefully push the sides of the bottom section upwards slightly (see Figure B).

Then turn both parts through 90° and assem ble them again until the snap-on mounting engages.

Find the required O ring and attach it to one side. Remove the backing foil from the under side of the handlebar mounting, place

the handlebar mounting in the required position on the handlebar (or on the stem) and press it down slightly. Secure it with the O

ring (attach it in the appropriate position) (Figure C).

Slide the CICLO on to the mounting until it audibly engages. To remove it again, pull the CICLOMaster Master with gentle pressure

towards the saddle (see Figure D).

Using the rubber shim and cable ties, mount the sender on the front of the right fork blade, or the back of the left forkblade (flat

side must face toward wheel) with a maximum distance of 60 cm between sender and computer. Do not tighten cable ties yet. At

this time, the battery cover on the sender should face towards computer, and the sender and computer should be mounted on the

same side of the bicycle.

Mount the spoke magnet so that it passes directly over the mark on the flat side of the sender. Do not overtighten the screw for

the magnet. Adjust sender so that the maximum distance between magnet and sender is no more than 3 mm. Spin the wheel to

check that the computer is receiving the signal. Tighten the cable ties and trim away the excess.

2.0 Preparation

Installation of battery:

Use a coin to open battery cap and install the new 3 V-Lithium CR 3032 battery into compartment with the (+) pole facing up.

Close battery cap, being sure not to overtighten. The display should show „0.00“. If not display appears, or display appears

irregular, press the „AC“ reset button on the back of the computer. To return to the set-up mode at any time, press the left button

for 5 seconds. Use this feature to change any settings when needed. After changes are made, hold the left button for 5 seconds to

return to operating mode.

2.1 Setting the clock

Pushing the right button advance the hour digits one at a time. (Holding right button for over 2 seconds will rapidly advance hour

digits). Push the left button to set the hour digits. Use the right button to advance minute digits and set this number by pushing the

left button. The display should now show „2085“.

2.2 Setting the wheel circumference:

(Range: 0000-2999 mm)

You can set the wheel size by using the chart, or measure the circumference yourself.

Wheel size: 26 x 1.25 26 x 1.75 26 x 2.0 700 x 20C 700 x 25C 700 x 38 650 x 20C

Circumference (mm): 1980 2040 2074 2074 2135 2170 1945

Measuring the circumference:

Put corresponding marks on the front tire of the bicycle and on the floor. In a straight line, roll the wheel forward exactly one

revolution and mark this spot on the floor. Using millimeters, measure the distance covered (fig.5).

Setting circumference :

The display should show „2085“. Use the right button to change the blinking digit and the left button to set each digit. (Holding

right button for over 2 seconds will rapidly advance digits). When set, you will see below „TOT DST“ showing „00000“ odometer.

2.3 Setting total distance

(Range : 00000 - 99999 km or miles)

The display should read „00000“ (the computer is set for kilometers, but you can select miles later - see section 2.5).

The first digit should be blinking. To change this number, push the right button. To set a number press the left button. Follow this

procedure until the desired odometer reading is set. When the odometer is set, the display will show „24:“.

2.4 Choosing 24- or 12-hour format

Pushing the right button you can select between 24- or 12-hour format. When you have made your selection, push the left button.

The display will show „km/h“.

2.5 Choosing miles or kilometers

Push the right button to change between kilometers (km/h) and miles (m/h). Select your unit of measure and push the left button.

3.0 General information

When your CM 408 receives no wheel impulses for longer than 5 minutes, and no buttons are pushed during this time, the display

changes to an „energy save“ mode. During this mode, only the time is displayed. If the wheel turns or a button is pushed, the

computer will resume normal functions.

Attention: To extend the life of the battery, slide the computer a little bit out of the mount when you leave your bike for longer

periods (overnight).

3.1 Setting the trip distance

By pushing the left button for 5 seconds, while in the distance mode, you can pre-set the distance for a a daily ride. The first digit

will blink and you can advance this number by pushing the right button up, or set it by pushing the left button. If you have pre-set a

distance, pushing the right button 5 seconds will show you the actual distance ridden. If you have not pre-set a ride distance,

pushing the right button for 5 seconds will display total distance.

4.0 Functions

The functions can be changed with the left button to move forward and the right button to go backwards. All of the functions

(except clock) start and stop automatically. The computer starts with the first rotation of the wheel, and stores 4 seconds after the

last rotation. In the following table, all of the functions and their meanings are explained.

5.0 Changing the computer battery

Before changing the battery, make a note of your TOT DST and circumference values. If there is a problem with the battery

replacement, you can input these values later.

Attention:

The computer will only save stored values for 15 seconds without a battery.

Remove the battery by turning the battery cap counterclockwise. Use a flathead screwdriver or coin to do this. Remove old battery

and install a new 3 V-Lithium battery type CR-2032 with the (+) side up (facing outward) replace the battery cap.

5.1 Changing the sender battery

The sender uses a 12 volt battery. This battery should be replaced after one year (or when the computer stops measuring

accurately). Remove the battery cover by turning the cap on the topside of the sender. Remove the old battery and install a new 12

volt battery, Type E23A/MS21/V23, with the (+) pole upward. Replace battery cover, being sure not to overtighten.

Please do not throw away battery in your normal garbage.

D GB F I E

USA

BEDIENINGSHANDLEIDING

Proficiat!

Met de CICLOMASTER CM 408 heeft u een uiterst nauwkeurige fietscomputer aangeschaft. Hij beschikt over de

modernste elektronica, is absoluut waterdicht en overtuigt door zijn lange levensduur.

Lees deze bedieningshandleiding goed door.

Verpakkingsinhoud (zie afbeelding 1):

1. CICLO CM 408 MASTER

2. Stuurmontuur met wielsensor

3. Spaakmagneet

4. Kabelbinder

5. Rubberen onderligstroken (geen afb.)

6. Batterij (geen afb.)

7. Batterijdeksel (geen afb.)

1.0 Montage:

Stuurmontuur zodanig op de gewenste plaats op het stuur monteren, dat de pijl op het montuur naar voren wijst.

Het stuurmontuur kan ook op een reeds bestaand montuur worden bevestigd. Hiervoor moet het bovendeel van het stuurmontuur

van het onderdeel worden getrokken (zie afbeelding A).

Voor eenvoudiger aftrekken van het bovendeel de zijkanten van het onderdeel voorzichtig wat omhoog drukken (zie afbeelding B).

Aansluitend beide delen 90° gedraaid weer in elkaar steken, totdat de knipsluiting vergrendelt.

Zoek vervolgens een passende O-ring uit en plaats deze aan een kant. Beschermfolie van de onderkant van het stuurmontuur

halen en het stuurmontuur op de gewenste plaats op het stuur (of op de reeds gemonteerde houder) plaatsen en een beetje

aandrukken. Met de O-ring (in de passende positie hangen) bevestigen (afbeelding C).

CM 408 op de houder schuiven, totdat hij duidelijk hoorbaar vastklikt. Om hem weer van de houder te halen, dient u de CM 408

met een lichte druk in de richting van het zadel te trekken (zie afbeelding D).

Zender met behulp van de rubberen onderligstroken en de kabelbinder aan de voorkant van de rechter- of aan de achterkant van

de linker vorkbuis bevestigen (de vlakke zijde van de zender moet naar binnen wijzen). Max. 60 cm verwijderd van de computer.

Hierbij kabelbinder nog niet vasttrekken. Let er op dat het batterijdeksel van de zender naar boven wijst. Monteer zowel zender als

computer aan dezelfde kant van de fiets.

De magneet aan de spaak rechtstreeks tegenover de zender monteren, zodat de magneet precies op de markering van de vlakke

zenderzijde is gericht. Bevestigingsschroef van de magneet niet doldraaien. Door aan de zender te draaien moet hij zodanig

worden uitgelijnd, dat de afstand tussen zender en magneet niet meer dan 3 mm bedraagt. Ter controle van de juiste montage

kunt u het wiel een aantal keren laten ronddraaien en vervolgens controleren of de computer een signaal ontvangt. Aansluitend de

kabelbinder van de zender vasttrekken en het uitstekende gedeelte afknippen.

2.0 Inwerkingstelling:

Plaatsen van de batterij:

3V-lithiumbatterij type CR 2032 met de pluspool naar boven plaatsen. Batterijvak met behulp van een munt sluiten.

De CM 408 bevindt zich thans in de instelmodus: op het display verschijnt de tijdaanduiding „0:00“. Als het display geen of andere

waarden zou moeten laten zien, dient u op de AC-knop (aan de onderkant van de computer) te drukken (indien nodig meerdere

keren). Door de linkerknop 5 seconden lang ingedrukt houden, kan de instelmodus voortijdig worden verlaten. Om weer in de

instelmodus te komen, dient u in de modus snelheid/tijd de linkerknop opnieuw 5 seconden lang ingedrukt te houden (bijv. om

reeds opgeslagen waarden te wijzigen).

Als in de instelmodus de rechterknop kort wordt ingedrukt, wordt het op dat moment knipperende cijfer met 1 verhoogd. Als de

knop ingedrukt blijft, wordt de waarde versneld verhoogd.

2.1 Instellen van de tijd:

Door het indrukken van de rechterknop wordt de uurwaarde verhoogd. Met de linkerknop wordt de juiste waarde opgeslagen.

Tegelijkertijd wordt dan overgeschakeld naar de minutenwaarde. Deze waarde wordt eveneens door het indrukken van de

rechterknop verhoogd. Om de ingestelde tijd op te slaan, dient u op de linkerknop te drukken (AM/PM-weergave kan, indien

gewenst, later geselecteerd worden - zie paragraaf 2.4. De CM 408 rekent de tijd dan automatisch om). In het display verschijnt

vervolgens rechtsonder het getal „2085“.

2.2 Instellen van de wielomtrekken

(Waardebereik: 0000 t/m 2999 mm):

wielomtrek uit de tabel halen of zelf meten.

Wielformaat versus 26 x 1.25 26 x 1.75 26 x 2.0 700 x 20C 700 x 25C 700 x 25C 650 x 20C

wielomtrek (mm) 1980 2040 2074 2074 2135 2170 1945

Meten van de wielomtrek:

Maak een markering op de voorband en op de grond (bijv. met krijt). Laat het wiel vanaf de grondmarkering precies één rondgang

maken en markeer vervolgens de bereikte plek op de grond (zie afbeelding 5). Meet vervolgens de exacte wielomtrek tussen de

beide markeringen op de grond (in mm) en stel deze als volgt in:

Wielomtrek:

In het display verschijnt de basisinstelling „2085“ (mm). Het in te stellen (knipperende) cijfer kan met de rechterknop worden

veranderd. Door het indrukken van de linkerknop wordt dit cijfer opgeslagen, waarna wordt overgeschakeld naar het volgende cijfer.

2.3 Instelling jaarkilometers

(waardebereik 00000 t/m 99999 kilometers resp. mijlen):

In het display staat de basisinstelling „00000“ (standaardwaarde: kilometers. De maateenheid mijlen kan later - zie paragraaf 2.5

- worden geselecteerd).

Het in te stellen (knipperende) cijfer kan met de rechterknop worden veranderd. Door de linkerknop in te drukken wordt dit cijfer

opgeslagen, waarna het volgende cijfer wordt geselecteerd.

In het display verschijnt vervolgens de weergave „24:“.

2.4 Kiezen tussen 24- of 12-uursweergave:

Door de rechterknop in te drukken, kan er tussen een 12- en een 24-uursweergave worden gekozen. Door de linkerknop in te

drukken wordt de instelling opgeslagen.

In het display verschijnt vervolgens de weergave „km/h“ (maateenheid).

2.5 Instellen van de maateenheid (kilometers of mijlen):

Door de rechterknop in te drukken, kan er tussen m/h en km/h worden gekozen. Met de linkerknop wordt de gewenste waarde

opgeslagen.

3.0 Algemeen:

Als de CM 408 langer dan 5 minuten geen wielimpuls krijgt of als er binnen die tijd geen knop wordt ingedrukt, schakelt het

display in de stand-by-modus en geeft alleen nog de tijd weer. Door een knop in te drukken of door de ontvangst van een

wielimpuls schakelt de CM 408 automatisch weer in.

3.1 Instelling van de dagkilometers

Als in de modus DST de linkerknop 5 seconden lang wordt ingedrukt, knippert het eerste cijfer, waarna de dagkilometers kunnen

worden ingesteld (belangrijk bij bijv. invoer van een vast kilometeraantal). Voor instelling zie 4.1 (DST). Als voor een fiets de

dagkilometers werden ingesteld, verschijnt er na het 5 seconden ingedrukt houden van de rechterknop (in de modus DST), maar

alleen de daadwerkelijk gereden dagkilometers (hierbij verschijnt linksboven in het display het kengetal van de betreffende fiets).

4.0 Functies:

De afzonderlijke functies kunnen met de linkerknop voorwaarts en met de rechterknop achterwaarts na elkaar worden opgeroepen.

Tijdens het rijden wordt bij alle functies tevens rechtsboven in het display de huidige snelheid weergegeven.

Alle functies (met uitzondering van de tijd) hebben een automatische start/stop tijdens het rijden, d.w.z. de meting start bij de

eerste wielomwenteling en eindigt 4 seconden na de laatste wielomwenteling. In de tabel aan de ommezijde worden de

afzonderlijke functies en hun betekenis uitgelegd.

5.0 Vervangen van de batterij:

Voor het vervangen van de oude batterij moeten de actuele waarden van TOT DST, TOT TM en de ingestelde wielomtrekken

worden genoteerd, zodat deze bij een mogelijke storing tijdens de batterijverwisseling opnieuw ingesteld kunnen worden.

Let op:

om de voorinstellingen en de opgeslagen waarden te behouden, mag het verwisselen van de batterijen maximaal 15

seconden duren.

De schroef op de achterzijde van de computer met behulp van een munt naar links opendraaien. Oude batterij verwijderen en

nieuwe 3V-lithiumbatterij type CR 2032 met de pluspool naar boven plaatsen. Schroef weer vastdraaien.

5.1 Batterij voor de zender

De draadloze zender heeft een 12V batterij nodig. Deze batterij moet na gebruik gedurende 1 jaar, of zodra u merkt dat de

afgebeelde waarden niet kunnen kloppen, worden verwisseld.

Schroef het deksel van het batterijvak aan de achterkant van de zender los en haal de oude batterij eruit. Zet er een nieuwe

batterij in van het type E23A/MS21/V23 met de +(plus) naar boven. Schroef het deksel weer stevig, maar zonder te forceren,

ob het batterijvak.

4 5

A B

C D

CM 408_6-sprachig.indd 1 08.12.2009 15:36:25 Uhr

Funktion

(Display-Symbol)

Bedeutung Wertebereich Löschen

Km/h bzw. m/h Momentangeschwindigkeit 0.0 - 120.0 km/h bzw. entfällt

0.0 - 74.0 m/h

Uhrzeit 0:00 - 23:59 bzw. durch Neueinstellen

0:00 - 12:59 (AM/PM) (siehe Unterfunktion)

Besonderheiten:

Bei 12-Std. Anzeige: blinkender Doppelpunkt: AM fixer Doppelpunkt: PM

Unterfunktion:

Durch 5 Sek. langes Drücken der linken Taste kommt man in den Einstellmodus.

(Durch erneutes 5 Sek. langes Drücken der linken Taste kann der Einstellmodus vorzeitig

verlassen werden. Siehe 2.0)

TM Tagesfahrzeit 0:00:00 - 9:59:50 bzw. beide Tasten 5 Sek. drücken*

10:00 - 99:59

Besonderheiten:

Bei einer Fahrzeit von mehr als 10 Stunden werden die Sekunden nicht mehr angezeigt

AVS Durchschnitts- 0.0 - 99.9 km/h bzw. beide Tasten 5 Sek. drücken*

geschwindigkeit 0.0 - 99.9 m/h

DST Tageskilometer 0.00 - 999.99 km/mile beide Tasten 5 Sek. drücken*

(bzw. Meilen)

Unterfunktion:

Durch 5 Sek. langes Drücken der linken Taste können die Tageskilometer (auf 10m genau)

eingestellt werden (dabei bleiben die tatsächlich gefahrenen Kilometer erhalten): die

Anzeige blinkt. Die einzustellende Ziffer kann mit der rechten Taste verändert werden.

Mit der linken Taste wird sie gespeichert und die nächste Ziffer ausgewählt .

Achtung: Wenn der DST-Wert durch Einstellung verändert wurde, erscheinen bei Aufruf der

Unterfunktion die tatsächlich gefahrenen Kilometer.

TOT DST Jahreskilometer 0 - 99 999 km/mile durch Batterieentnahme,

(bzw. Meilen) Neueinstellen oder Drücken

des AC-Knopfes

Beseitigung:

- AC-Knopf auf der Unterseite des Gerätes ein- oder mehrmals drücken

- Batterie auf korrekten Sitz überprüfen bzw. Batterie erneuern

Achtung: Drücken des AC-Knopfes löscht den kompletten Speicher

(alle Werte und Einstellungen)

- Sender auf korrekte Montage prüfen (Ausrichtung siehe 1.0)

- überprüfen, ob Speichenmagnet richtig an der Speiche montiert ist

(direkt gegenüber dem Markierungspunkt des Senders mit max.

3 mm Abstand)

- Senderbatterie prüfen

- Computer ganz auf Halter schieben, bis er einrastet

- eingestellten Radumfang überprüfen (siehe 2.2)

- Maßeinheit überprüfen (siehe 2.5)

- AC-Knopf drücken

Achtung: Drücken des AC-Knopfes löscht den kompletten Speicher

(alle Werte und Einstellungen)

7.0 Garantie:

Wir gewähren dem Erstkäufer dieses Produktes eine Garantie von 2 Jahren ab Kaufdatum nach unten stehenden

Bedingungen.

Innerhalb dieser Garantiezeit beheben wir unentgeltlich Mängel am Gerät, die nachweislich auf einem Material- und/oder

Herstellungsfehler beruhen.

Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung/Handhabung, kommerziellen Gebrauch

oder Unfall/Sturz verursacht sind.

Ebenfalls von der Garantie ausgenommen sind Verschleißteile und gebrochene Gehäuse des Gerätes und/oder der Sender.

Die Garantieleistung erfolgt nach unserer Wahl durch Reparatur oder Austausch mangelhafter Teile. Die Garantie deckt keine

direkten oder indirekten Schäden oder Folgeschäden, die mit dem Produkt in Zusammenhang stehen.

Diese Garantie schränkt weder die gesetzlichen Rechte des Verbrauchers nach dem jeweils geltenden nationalen Recht noch

die Rechte des Verbrauchers gegenüber dem Händler aus dem zwischen beiden geschlossenen Kaufvertrag ein.

Im Garantiefall wenden Sie sich bitte an Ihren Händler oder Ihren lokalen Distributor oder schicken Sie den Computer mit dem

Kaufbeleg (Datum) und allen Zubehörteilen ausreichend frankiert an:

CICLO SPORT SERVICE

K. W. Hochschorner GmbH

Konrad-Zuse-Bogen 8

D-82152 Krailling

E-Mail: ciclo-service@ciclosport.de

Bitte lesen Sie vor Einsendung des Gerätes nochmals sorgfältig die Bedienungsanleitung durch und überprüfen Sie die Batterie.

Bei berechtigten Garantieansprüchen wird das reparierte Gerät oder ein Austauschgerät kostenlos zurückgesandt.

Reparatur:

Wird das Gerät zur Reparatur eingesandt oder wird ein Garantiean spruch nicht anerkannt, erfolgt eine Reparatur bis Euro

19.- automatisch.

Die Rücksendung des reparierten Gerätes erfolgt per Nachnahme.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern

der Euro päischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für

diese Geräte).

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler

Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen oder elektro-

nischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt

und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling

hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer

Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Fehler:

Fehlerhafte oder keine Anzeige im Display

Keine Reaktion der Drucktasten

Momentangeschwindigkeit

wird nicht angezeigt

Geschwindigkeit zu hoch

bzw. zu niedrig

6.0 Störungsbeseitigung:

4.1 Tabelle der Funktionen:

* Bei 5 Sekunden langem gleichzeitigem Drücken beider Tasten (außer im Einstellmodus) werden die Anzeigen DST, TM und AVS

des Rades gelöscht. Es wird empfohlen, die Tageswerte des jeweiligen Rades erst direkt vor Antritt einer neuen Fahrt mit diesem

Rad zu löschen, um die Vergleichswerte zu behalten.

linke

Taste

rechte

Taste

Funzioni Significato Campo Cancellare

Km/h bzw. m/h velocità 0.0 - 120.0 km/h bicicletta ferma

0.0 - 74.0 m/h

ora 0:00 - 23:59 impostare nuova ora

0:00 - 12:59 (AM/PM)

Speciale

quando si usa il display di 12 ore: doppio punto lampeggiante é AM doppio punto

costante é PM

Sotto funzione

Premendo il tasto sinistro per 5 secondi, potete rimpostare l'orologio. Premendo il tasto

sinistro per altri 5 secondi, si ritorna alle funzioni normali.

TM tempo trascorso 0:00:00 - 9:59:50 premere i 2 tasti

giornaliero 10:00 - 99:59 per 5 secondi*

Speciale

con un tempo superiore a 10 ore, i secondi non appaiono

AVS velocità media 0.0 - 99.9 km/h bzw. premere i 2 tasti

0.0 - 99.9 m/h per 5 secondi*

DST distanza giornaliera 0.00 - 999.99 km/mile premere i 2 tasti

per 5 secondi*

Sotto funzione

Premendo il tasto sinistro per 5 secondi, si preseleziona la distanza giornaliera ai più

vicini 10 metri. Quando la prima cifra lampeggia, potete avanzare premendo il tasto destro

oppure fissarlo con il tasto sinistro.

Attenzione:

se avete pre-selezionato la distanza da percorrere, invece, premendo il tasto destro

per 5 secondi, si visualizzerà l'attuale distanza che avete percorso, non includendo quella

che é stata preselezionata.

TOT DST distanza totale 0 - 99 999 km/mile installare una nuova

batteria o premere AC

Correzione

- Premere AC sul retro del computer

- Controllate che la batteria sia installata correttamente

- Cambiate la batteria

Attenzione:

Premendo AC si annullano tutti i dati nel computer

- Controllate la posizione del trasmettitore e del magnete (parte 1.0)

- Controllate che il computer sia sistemato correttamente sul supporto

- Controllate la circonferenza della ruota (parte 2.2)

- Controllate se state usando miglia o kilometri (parte 2.5)

- Premere il tasto AC

Attenzione:

premendo AC si annullano tutti i dati nel computer

7.0 Garanzia:

All’acquirente di questo prodotto, a partire dalla data d’acquisto, prestiamo una garanzia di 2 anni secondo le condizioni

elencate qui di seguito:

Entro la durata della garanzia provvediamo all’eliminazione gratuita di difetti dell’apparecchio, qualora si dimostrino difetti di

materiale e/o di costruzione. Esclusi dalla garanzia sono danni dovuti a uso e/o trattamento non appropriato, a uso commerciale

o a danni causati da una caduta o un incidente.

Inoltre sono esclusi dalla garanzia parti di usura e casse spezzate sia dell’apparecchio stesso che dei trasmettitori.

La prestazione di garanzia è di nostra scelta, mediante riparazione o sostituzione delle parti difettose. La garanzia non copre

danni diretti o indiretti o danni successivi, che stanno in relazione con il prodotto.

Questa garanzia non limita ne i diritti legali del consumatore, vincolati dal diritto nazionale in vigore, ne i diritti del consumatore

verso il commerciante, che risultano dal contratto di vendita da ambedue stipulato.

Nel caso di un problema coperto dalla garanzia, rivolgersi al proprio rivenditore o distributore locale, oppure inviare il computer

con la ricevuta d’acquisto (data) e tutti gli accessori, debitamente affrancato, a:

CICLO SPORT SERVICE

K. W. Hochschorner GmbH

Konrad-Zuse-Bogen 8

82152 Krailling

E-Mail: ciclo-service@ciclosport.de

Prima di inviare l’apparecchio Vi preghiamo di rileggere attentamente le istruzioni per l’uso e controllare la batteria. Se il difetto

è coperto dalla garanzia, l’apparecchio riparato o un apparecchio di sostituzione verrà rispedito gratuitamente.

Riparazioni:

Se l’apparecchio viene inviato per una riparazione o se il danno non è coperto dalla garanzia, la riparazione viene eseguita

automaticamente per un valore massimo di EUR 19,00. La spedizione di ritorno dell’apparecchio avviene in contrassegno.

Trattamento del dispositivo elettrico od elettronico a fine vita (Applicabile in tutti i paesi dell‘Unione

Europea e in quelli con sistema di raccolta differenziata).

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un

normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di

apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete

a prevenire potenziali conseguenze negative per l‘ambiente e per la salute che potrebbero altrimenti essere causate dal suo

smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa

il riciciaggio di questo prodotto, potete contattare l‘ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio

dove l‘avete acquistato.

Errore

Il display non funziona

Il computer non risponde quando i tasti

vengono premuti

La velocità non compare

La velocità é troppo alta o bassa

6.0 Come risolvere eventuali problemi di funzionamento

4.1 Tabella delle funzioni

* Premendo entrambi i tasti per 5 secondi, si cancelleranno i valori DST, TM, AVS per le biciclette, a seconda di quella in uso.

linke

Taste

rechte

Taste

Fonction Signification Gamme de valeurs Annulation

(symbole à l’affichage)

Km/h ou m/h Vitesse instantanée 0.0 à 120.0 km/h ou Sans objet

0.0 à 74.0 m/h

Heure 0:00 à 23:59 ou Par une réinitialisation

0:00 à 12:59 (AM/PM) (cf. sous-fonction)

Particularités

En cas d’affichage sur 12 heures: deux points clignotants: AM, deux points fixes: PM.

Sous-fonction:

pour accéder au mode réglage, maintenez la touche gauche enfoncée pendant 5 secondes

(pour quitter le mode réglage avant la fin, réappuyez pendant 5 secondes sur la touche

gauche, cf. 2.0.).

TM Durée de roulage 0:00:00 à 9:59:50 ou Maintenez les deux touches en-

10:00 à 99:59 foncées pendant 5 secondes*

Particularités

Pour un parcours de plus de 10 heures, les secondes ne sont plus affichées.

AVS Vitesse moyenne 0.0 à 99.9 km/h ou Maintenez les deux touches en-

0.0 à 99.9 m/h foncées pendant 5 secondes*

DST Distance parcourue en km 0.00 à 999.99 km/mile Maintenez les deux touches en-

(ou en miles) foncées pendant 5 secondes*

Sous-fonction:

Maintenez la touche gauche enfoncée pendant 5 secondes pour régler la distance

parcourue à 10 m près (dans ce cas, la distance effectivement parcourue est conservée):

l’affichage clignote. Vous pouvez modifier les chiffres à l’aide de la touche droite.

Pour enregistrer un chiffre et passer au suivant, appuyez de nouveau sur la touche gauche.

Attention! Si vous avez modifié la valeur DST par un réglage et si vous utilisez ensuite la

sous-fonction, vous obtiendrez la distance effectivement parcourue.

TOT DST Kilomètres annuels 0 à 99 999 km/mile En enlevant la pile, en

(ou miles) réinitialisant ou en appuyant

sur le bouton AC

Résolution

- Pressez le bouton AC sur la partie inférieure du compteur à une ou

plusieurs reprises

- Vérifiez l’emplacement de la pile ou remplacez la pile

Attention! En appuyant sur le bouton AC, vous effacez toute la

mémoire (valeurs et réglages).

- Vérifiez le montage de l’émetteur (cf. orientation 1.0.)

- Vérifiez si l’aimant est correctement monté sur le rayon

(à 3 mm maximum de l’émetteur, juste en face de la marque)

- Contrôlez la pile de l’émetteur

- Vérifiez l’installation du compteur sur l’applique

- Vérifiez le réglage de la circonférence de la roue (cf. 2.2.)

- Contrôlez l’unité de mesure (cf. 2.5.)

- Appuyez sur le bouton AC

Attention! En appuyant sur le bouton AC, vous effacez toute la

mémoire (valeurs et réglages).

7.0 Garantie:

Nous accordons au 1er acheteur une garantie de 2 ans sur ce produit sous telles conditions. Dans ce délai , nous réparons sous

garantie tout défaut prouvé de matériaux et de fabrication.

Exclus de cette garantie sont les dommages dus à l´usage inapproprié , commercial ou accidentel. Les pièces d´usure, le boîtier

cassé de l´appareil et l´émetteur ne sont pas sous garantie non plus.

L ´indemnisation garantie se fait selon notre choix par réparation ou échange des pièces endommagées. La garantie ne couvre

aucun dommage direct ou indirect qui est en rapport avec ce produit.

Cette garantie ne réduit ni les droits légaux du consommateur d´après la loi de chaque nation , ni les droits du consommateur

envers le commercant, du contrat d´achat conclu entre les deux. Pour faire appel à la garantie, veuillez contacter votre revendeur

ou votre distributeur local ou bien envoyer l’ordinateur et ses accessoires ainsi que la facture (date) sous plis affranchi au tarif en

vigueur à l’adresse suivante:

CICLO SPORT SERVICE

K.W. Hochschorner GmbH

Konrad- Zuse- Bogen 8

D - 82152 Krailling

E-mail: ciclo-service@ciclosport.de

Avant de nous envoyer l’appareil, relisez attentivement la Notice d‘utilisation et vérifiez la pile.

Si vous bénéficiez des droits de garantie, nous vous renverrons l’appareil réparé ou nous vous le remplacerons.

Réparation :

Si vous nous envoyez l ´appareil à réparer ou si la garantie n´est pas acceptée , une réparation jusqu´à EUR 19,-- sera faite

automatiquement.

L appareil répararé vous sera envoyé par remboursement.

Traitement des appareils électriques et electroniques en fin de vie ( Applicable dans les pays de

l‘Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective )

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traite avec le

déchets ménagers. Il doit être remis à un point de collecte appropié pour le recyclage des équipments électriques

et électroniques. En s’assurant que ce produit est bien mis au rebus de manière appropriée, vous aidrez à prévenir

les conséquences négatives potentielles pour l’environnement et le santé humaine. Le recyclage des matériaux aidera à

conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vouz pouvez

contacter votre municipalité, votre déchetterie ou le magasin où vous avez achaté le produit.

Problème

Affichage anormal ou aucun affichage

Aucune réaction à la pression des touches

Pas d’affichage de la vitesse momentanée

Indication de vitesse incorrecte

6.0. Guide de dépannage

4.1. Tableau des fonctions

* En maintenant les deux touches enfoncées pendant 5 secondes (sauf en mode réglage), vous supprimez l’affichage DST, TM,

AVS pour le vélo . Il est recommandé de commencer par effacer les valeurs journalières un nouveau parcours, afin de conserver

les valeurs de comparaison.

touche

gauche

touche

droite

Function Meaning Range Delete

Km/h or m/h Speed 0.0 - 120.0 km/h bzw. stop riding

0.0 - 74.0 m/h

Time 0:00 - 23:59 or set a new time

0:00 - 12:59 (AM/PM)

Specials:

when using the 12 h display: blinking double point is AM; constant double point is PM.

Sub-function:

By pushing the left button for 5 seconds, you can reset the clock. Pushing the left

button another 5 seconds returns you to normal function.

TM daily ride 0:00:00 - 9:59:50 or push both buttons 5 seconds*

10:00 - 99:59

Specials:

with a ride time over 10 hours, the seconds will no longer shown

AVS average speed 0.0 - 99.9 km/h or push both buttons 5 seconds*

0.0 - 99.9 m/h

DST daily ride distance 0.00 - 999.99 km/mile push both buttons 5 seconds*

Sub-function:

By pushing the left button 5 seconds, you pre-set the daily ride distance to the nearest

10 meters. When the first digit is blinking you can advance it by pushing the right button

or store it by pushing the left button.

Attention: If you have pre-set a ride distance.

Pushing the right button for 5 seconds will show you the actual distance you have ridden,

not including what has been pre-set.

TOT DST total distance 0 - 99 999 km/mile install new batters or push AC

Correction

- push AC button on the bakc of computer

- check to see if battery is installed properly

- replace battery

Attention:

Pushing the AC button will erase all of settings in the computer

- check to see if sender is mounted properly (1.0)

- check the position of the spoke magnet (section 1.0)

- check the sensor cable for damage

- make sure computer is mounted in bracket completely

- check circumference (section 2.2)

- check circumference setting (section 2.2)

- check to see if you are using miles or kilometers (section 2.5)

- push AC button

Attention:

Pushing AC button will clear all settings in the computer

7.0 Guarantee

We offer a guarantee for 2 years from the date of purchase on the CM 8.2. The guarantee is limited to material and processing

faults. Broken transmitters, or damages of wasted parts of CM 8.2 are excluded from the guarantee.

The guarantee is valid only if the computer, with accessories, has been handled and maintained carefully and according to

operating instructions.

The guarantee will take place through changes of or repairing the defective parts. The guarantee doens’t cover direct, indirect

or subsequent damages which are related to the product.

This guarantee doesn’t limit any rights of the consumer (considering relative national law) in respect to the dealer.

To return the CM 8.2 under conditions/terms of the guarantee, please refer to your dealer, your local distributor or send the

computer with the proof of purchase (date) and all accessories and with sufficient postage to:

CICLO SPORT SERVICE

K. W. Hochschorner GmbH

Konrad-Zuse-Bogen 8

D-82152 Krailling

E-Mail: ciclo-service@ciclosport.de

Please read through the operating manual again carefully before sending in the device and check the battery.

In case of valid guarantee claims, the repaired device or a replacement device will be returned free of charge.

Repair:

If your CM 8.2 is sent in for repair (or battery change) or if a guarantee claim is not valid, repairs up to EUR 19.- will be carried

out automatically.

In case of higher repair costs you will be notified. The repaired device will be sent back COD.

Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European

countries with separate collection systems).

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste.

Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equip-

ment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for

the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The

recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product,

please contact your local city office, your household waste disposal service or the shop where you purchased the product.

Error

Faulty or no display

Computer does not respond

when buttons are pushed

Speed not displayed

Speed to high or to low

6.0 Trouble shooting

4.1 Table of functions:

*Pushing both buttons for 5 seconds will delete DST, TM and AVS.

left

bottom

right

bottom

D GB F I

USA

Función Significado Gama de valores Borrar

Km/h o m/h Velocidad del momento 0.0 - 120.0 km/h ó no existe

0.0 - 74.0 m/h

Hora 0:00 - 23:59 ò volviendo a configurar

0:00 - 12:59 (AM/PM) (véase subfunción)

Peculiaridades:

En el modo horario de 12 horas: doble punto intermitente: AM doble punto fijo: PM

Subfunción:

Pulsando durante 5 segundos la tecla izquierda, venimos al modo de configuración

(Volviendo a pulsar la tecla izquierda durante 5 segundos, podemos salir anticipadamente

el modo de configuración. Ver apartado 2.0)

TM Tiempo diario de marcha 0:00:00 - 9:59:50 ó pulse ambas teclas

10:00 - 99:59 durante 5 segundos*

Peculiaridades:

Con un tiempo de marcha de más de 10 horas no se visualizan los segundos

AVS Velocidad media 0.0 - 99.9 km/h ó pulse ambas teclas

0.0 - 99.9 m/h durante 5 segundos*

DST Kilómetros (o millas) diarios 0.00 - 999.99 km/millas pulse ambas teclas

durante 5 segundos*

Subfunción:

Pulsando durante 5 segundos la tecla izquierda, se puede configurar el kilometraje diario

(en 10 m exactamente) conservándose los kilómetros realmente recorridos: parpadeará

el indicador. La cifra a configurar se puede modificar con la tecla derecha. Con la tecla

izquierda se memoriza esa cifra y se selecciona la siguiente.

Atención:

si se p2-ha modificado el valor DST mediante la configuración, se visualizarán los kilómetros

realmente recorridos al abrirse la subfunción.

TOT DST Kilometraje anual (o millas) 0 - 99 999 km/millas al retirar la pila, vuelva a

configurar o pulsar

el botón AC

Subfunción:

Al cabo de 5 segundos salta automáticamente el indicativo retornando a la visualización

de origen.

4.1 Tabla de funciones:

* Pulsando durante 5 segundos las dos teclas a la vez (salvo en modo de configuración), se borran las visualizaciones MAX, DST,

TM, AVS. Se recomienda borrar primero los valores diarios de la correspondiente bicicleta directamente antes del inicio de una

nueva marcha con esta bicicleta, a fin de conservar los valores comparativos.

linke

Taste

rechte

Taste

Funktie (displaysymbool) Betekenis Waardebereik Wissen

Km/h resp. m/h Huidige snelheid 0.0 - 120.0 km/h resp. vervalt

0.0 - 74.0 m/h

tijd 0:00 - 23:59 resp. door nieuwe instelling

0:00 - 12:59 (AM/PM) zie subfunctie)

Bijzonderheden:

Bij 12-uursweergave: knipperende dubbele punt: AM - niet knipperende dubbele punt: PM

Subfunctie:

Door de linkerknop 5 sec. lang ingedrukt te houden, bereikt men de instelmodus

(de instelmodus kan voortijdig worden verlaten door de linkerknop opnieuw 5 sec. lang

ingedrukt te houden, zie 2.0).

TM duur dagtocht 0:00:00 - 9:59:50 resp. beide knoppen 5 sec.

10:00 - 99:59 ingedrukt houden*

Bijzonderheden:

Bij een rijtijd van meer dan 10 uur worden de seconden niet meer weergegeven.

AVS gemiddelde snelheid 0.0 - 99.9 km/h resp. beide knoppen 5 sec.

0.0 - 99.9 m/h ingedrukt houden*

DST dagkilometers (resp. mijlen) 0.00 - 999.99 km/mijlen beide knoppen 5 sec.

ingedrukt houden*

Subfunctie:

Door de linkerknop 5 sec. lang ingedrukt te houden, kunnen de dagkilometers (op 10 m

nauwkeurig) worden ingesteld (hierbij blijft het daadwerkelijk gereden aantal kilometers

behouden): de weergave knippert. Het in te stellen cijfer kan met de rechterknop worden

veranderd. Met de linkerknop wordt het cijfer opgeslagen en wordt automatisch overgegaan

naar het volgende cijfer.

TOT DST jaarkilometers 0 - 99 999 km/mijlen door uitnemen van de batterij,

(resp. mijlen) opnieuw instellen of

indrukken van de AC-knop

Subfunctie:

Na ca. 5 sec. springt de weergave automatisch terug naar het oorspronkelijke venster.

4.1 Functietabel:

* Door beide knoppen 5 seconden lang gelijktijdig ingedrukt te houden (behalve in de instelmodus) worden de weergaven, DST,

TM, AVS. Het is raadzaam om de dagwaarden van de betreffende fiets pas vlak voor het begin van een nieuwe tocht met deze fiets

te wissen, zodat de vergelijkingswaarde wordt behouden.

linke

Taste

rechte

Taste

Verhelpen:

- AC-knop aan de onderkant van het apparaat één keer of meermaals indrukken;

- batterij op juiste plaatsing controleren resp. batterij vervangen.

Let op: door indrukken van de AC-knop wordt het complete geheugen gewist

(alle waarden en instellingen).

- Huidige snelheid wordt niet weergegeven;

- controleren of zender correct is gemonteerd (zie 1.0 voor uitlijning);

- controleren of de spaakmagneet goed aan de spaak is gemonteerd

(recht tegenover het markeringspunt van de zender met max. 3 mm afstand);

- zenderbatterij controleren;

- computer goed op het montuur schuiven, totdat hij vastklikt;

- ingestelde wielomtrek controleren (zie 2.2).

- Ingestelde wielomtrek controleren (zie 2.2);

- maateenheid controleren (zie 2.5);

- AC-knop indrukken.

Let op: door indrukken van de AC-knop wordt het complete geheugen gewist

(alle waarden en instellingen).

7.0 Garantie:

Wij geven de eerste koper van dit produkt een garantie van 2 jaar vanaf de koopdatum volgens de onderstaande voorwaar-

den:

Binnen de garantietijd verhelpen wij gratis fouten van het apparaat, die duidelijk op materiaal- en montagefouten terug te voeren

zijn. Uitgesloten van garantie is schade, die door verkeerde behandeling/verkeerd gebruik, commercieel gebruik of door een

ongeluk/val veroorzaakt is. Eveneens uitgesloten van garantie zijn de aan slijtage onderhevige onderdelen en kapotte behuizing

van het apparaat en de zender.

De doorvoering van de garantie geschiedt door reparatie of vervanging van kapotte onderdelen. Dit is door ons te bepalen. De

garantie dekt geen directe of indirecte schade of een gevolg van schade, die met het produkt in verband staat.

Deze garantie beperkt noch de wettelijke rechten van de gebruiker volgens het desbetreffende nationale recht, noch de rechten

van de gebruiker t.o.v. de handelaar, die uit het koopcontract volgen.

Bij aanspraak op garantie wendt u zich a.u.b. tot uw handelaar of uw lokale distributeur of stuurt u de computer met de kas-

sabon (datum) en alle accessoires, voldoende gefrankeerd, aan:

CICLO SPORT SERVICE

K. W. Hochschorner GmbH

Konrad-Zuse-Bogen 8

D-82152 Krailling

E-mail: ciclo-service@ciclosport.de

Leest u voor het inzenden van het apparaat nog eens zorgvuldig de gebruiksaanwijzing door en controleert u de batterij. Bij recht

op garantie wordt het gerepareerde apparaat of een vervangend apparaat kosteloos toegestuurd.

Reparatie:

Wordt het apparaat ter reparatie ingezonden of kan geen aanspraak op garantie gedaan worden, wordt een reparatie tot Euro

19,-- automatisch doorgevoerd.

Terugzending van het gerepareerde apparaat geschiedt onder rembours.

Verwijdering van Oud Elektro & Elektronisch Toe passelijk Materiaal (in de Europese Unie en andere

Europese landen met afzonderlijke inzamelingssystemen).

Dit symbool op het product of bij de zijn verpakking wijst erop dat dit product niet als huishoudenafval zal behan-

deld worden. In plaats daarvan zal het aan het toepasselijke inzamelingspunt worden overhandigd voor het recy-

cling van elektro en elektronisch materiaal. Door te verzekeren wordt dit product correct weggedaan, zult u helpen

potentiële negatieve gevolgen voor het milieu en de volksgezondheid verhinderen, dat anders konden worden veroorzaakt

door ongepaste afval van dit product te behandelen. Het recycling van materialen zal helpen om natuurlijke rijkdommen te

behouden. Voor meer gedetailleerde informatie over recycling van dit product, gelieve uw lokaal stadsbureau, uw de verwijde-

ringsdienst van het huishoudenafval of winkel te contacteren waar u het product kocht

Storingen:

- Onjuiste of geen weergave in

het display

- Geen reactie van de drukknoppen

- Snelheidsweergave te hoog resp.

te laag

6.0 Verhelpen van storingen:

Solución:

- Pulsar una o varias veces el botón AC del fondo del aparato

- Revisar si asienta correctamente la pila o cambiarla

Atención: al pulsar el botón AC se borra toda la memoria

(todos los valores y configuraciones)

- No se visualiza la velocidad actual

- Revisar si es correcto el montaje de la emisora

(para su orientación, ver apartado 1.0)

- Revisar si el imán está correctamente montado en el radio

(directamente enfrente del punto de marcación de la emisora con una

distancia máxima de 3 mm)

- Revisar la pila de la emisora

- Deslizar por completo el ordenador sobre el soporte hasta que encastre

- Revisar la vuelta configurada de la bicicleta (ver apartado 2.2)

- Revisar unidad de medida (ver apartado 2.5)

- Pulsar botón AC

Atención: al pulsar el botón AC, se borrará toda la memoria

(todos los valores y configuraciones)

7.0 Garantía:

El CM 8.2 tiene una garantía de 2 años. La garantía esta limitada a defectos del material ó defectos que resultan del procesamiento

no de accidentes etc. No hay garantía por efectos de uso ó cajas rotas de las emisoras.

La garantía esta valido solamente en caso de que el aparato ha experimentado un tratamiento adecuado seguido las instruc-

ciones.

La garantia puede ser reparación ó cambio de las piezas mal fabricadas. La garantía no cubre daños directos, indirectos ó de

consequencia que tienen que ver con el uso del producto.

La Garantía no limite los derechos del consumidor (considerando las leyes nacionales correspondientes) al respecto del comer-

ciante.

En el caso de garantía por favor busqua la tienda donde lo compro, un distribuidor cerca ó mandanos el aparato con el recibo

(fecha) y todos los accesorios y franqueado suficiente a la dirección de abajo.

CICLO SPORT SERVICE

K. W. Hochschorner GmbH

Konrad-Zuse-Bogen 8

D-82152 Krailling

Correo electrónico: ciclo-service@ciclosport.de

Antes de mandarnos el aparato por favor revisalo bien de nuevo y lee las instrucciones de manejo con cuidado ó revisa la

batería.

En caso de garantía le mandamos el aparato reparado ó cambiado gratuito de nuevo a su casa.

Reparación:

Si nos manda el aparato para repararlo ó en caso de que no aceptamos al garantía lo reparamos hasta un total de 19.- euros

automáticamente.

El envío del aparato seria en este caso por Apellido.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (Aplicable en la Unión

Europea y en países europeos con sistemas de recogida selectiva de residuos).

Este sinibolo eii su equipo o su embalaje indica que el presente producto no puede ser tratado como residuos

domésticos normales, sino que deben entregarse en el correspondiente punto de recogida de equipos eléctricos y

electrónicos. Asegurándose de que este producto es desechado correctamente, Ud. está ayudando a prevenir las

consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación de

este producto. El reciclaje de materiales ayuda a conservar las reservas naturales. Para recibir información detallada sobre el

reciclaje de este producto, por favor, contacte con su ryuntamiento, su punto de recogida más cercano o el distribuidor donde

adquirió el producto.

Fallo:

- Visualización errónea o inexistente

en el visor

- No hay reacción de las teclas pulsadas

- Velocidad excesiva o muy baja

6.0 Solución de averías:

CM 408_6-sprachig.indd 2 08.12.2009 15:36:26 Uhr

Produktspezifikationen

Marke:	Ciclo
Kategorie:	Fahrradcomputer
Modell:	Master CM 408

Brauchst du Hilfe?

Wenn Sie Hilfe mit Ciclo Master CM 408 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Fahrradcomputer Ciclo

Ciclo Protos 213 Bedienungsanleitung

27 August 2024

Ciclo Master CM 619 Bedienungsanleitung

27 August 2024

Ciclo Master CM 628i Bedienungsanleitung

27 August 2024

Ciclo Master CM 2.1 Bedienungsanleitung

27 August 2024

Ciclo Master CM 423i Bedienungsanleitung

27 August 2024

Ciclo Master CM 628 Bedienungsanleitung

27 August 2024

Ciclo master CM 436 Bedienungsanleitung

27 August 2024

Ciclo master CM 2.21 Bedienungsanleitung

27 August 2024

Ciclo Master CM 408 Bedienungsanleitung

27 August 2024

Ciclo Master CM 8.2 Bedienungsanleitung

27 August 2024

Bedienungsanleitung Fahrradcomputer

Neueste Bedienungsanleitung für -Kategorien-

Cateye CC-ED400 Enduro Bedienungsanleitung

14 Oktober 2024

Blackburn Delphi 5.0 Bedienungsanleitung

14 Oktober 2024

Prophete 0512 Bedienungsanleitung

13 Oktober 2024

CicloSport CicloMaster CM 408 Bedienungsanleitung

13 Oktober 2024

Vetta RT255L Bedienungsanleitung

12 Oktober 2024

Filzer dZ4LW3 Bedienungsanleitung

12 Oktober 2024

Falk Pantera Bedienungsanleitung

12 Oktober 2024

Trek Incite 11i Bedienungsanleitung

12 Oktober 2024

Sunding SD-563A Bedienungsanleitung

10 Oktober 2024

Blackburn Delphi 4.0 Bedienungsanleitung

9 Oktober 2024
