Cherry Secure Board 1.0 Bedienungsanleitung

Cherry Klaviatur Secure Board 1.0

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Cherry Secure Board 1.0 (6 Seiten) in der Kategorie Klaviatur. Dieser Bedienungsanleitung war für 12 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF

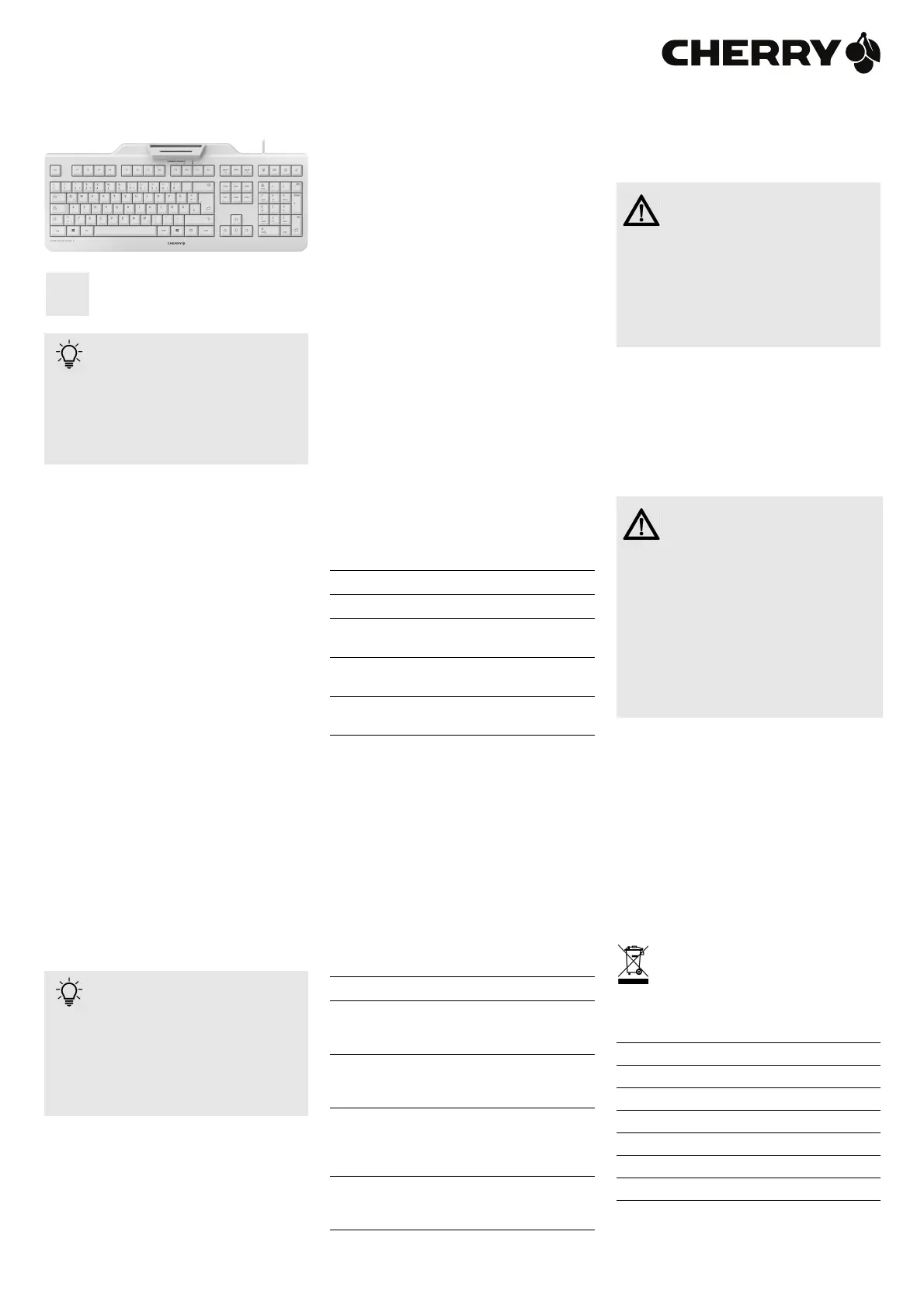

Seite 1/6

Bevor Sie

beginnen ...

Das CHERRY SECURE BOARD 1.0 ist eine Tastatur

mit integriertem Chipkarten-Leser für

kontaktbehaftete und kontaktlose Chipkarten.

Sie zeichnet sich besonders durch folgende

Eigenschaften aus:

• Secure PIN Entry für direkte Übertragung der

PIN an die Chipkarte

• Secure Modus für verschlüsselte Übertragung

der Daten zwischen Tastatur und System

Für Informationen zu weiteren Produkten,

Downloads und vielem mehr, besuchen Sie bitte

www.cherry.de.

1 Tastatur an den PC

anschließen und Treiber

installieren

• Verbinden Sie den USB-Stecker der Tastatur mit

dem USB-Anschluss des PCs/Notebooks.

Der integrierte Kartenleser wird von Windows

erkannt und der Treiber automatisch geladen.

• Sollte der Kartenleser nicht erkannt werden,

nutzen Sie die Installationsanweisung für ein

Treiber-Update auf unserer Support Seite

www.cherry.de unter Service > Downloads. Dort

finden Sie auch den Link zum Linux-Treiber.

2 Chipkarten-Leser

verwenden

2.1 Kontaktbehaftete Chipkarten

lesen

• Stecken Sie die Chipkarte mit dem Chip nach

unten und nach vorn zeigend in den Chipkarten-

Schacht.

Nachdem ein deutlicher Druckpunkt

überwunden ist, erfolgt die Kontaktierung.

Jedes Gerät ist anders!

In der Bedienungsanleitung erhalten

Sie Hinweise zur effektiven und

zuverlässigen Verwendung.

• Lesen Sie die Bedienungsanleitung

aufmerksam durch.

• Bewahren Sie die Bedienungsanleitung auf

und geben Sie sie an andere Benutzer weiter.

Zwei Chipkarten gleichzeitig im oder

am Chipkarten-Leser

Wenn Sie eine Chipkarte einlesen

möchten, obwohl sich bereits eine Chipkarte im

oder am Chipkarten-Leser befindet, greift der

Leser nur auf die erste Chipkarte zu. Es ist dabei

egal, ob es sich um eine kontaktbehaftete oder

kontaktlose Chipkarte handelt.

• Entfernen Sie die erste Chipkarte.

2.2 Kontaktlose Chipkarten lesen

• Halten Sie die Chipkarte waagrecht zwischen die

Führungen an die Rückseite des Chipkarten-

Lesers.

Wenn die Chipkarte vollständig und nah am

Gehäuse des Chipkarten-Lesers anliegt, werden

die Daten übertragen.

3 Secure PIN Entry (nur bei

kontaktbehafteten

Chipkarten)

Bei Unterstützung durch Ihre Applikation wird die

Eingabe der PIN nicht an das System übertragen,

sondern vom Nummernblock der Tastatur direkt

an die Chipkarte übergeben.

• Bestätigen Sie die PIN mit einer der beiden

„Enter“-Tasten.

• Brechen Sie den Vorgang mit der „Esc“-Taste

oder der „+“-Taste auf dem Nummernblock ab.

• Korrigieren Sie Ihre Eingabe mit der

„Backspace“-Taste oder der „–“-Taste auf dem

Nummernblock.

3.1 Statusanzeige PIN

4 Secure Modus

Die Tastatur kann durch das System in einen

sicheren Modus geschaltet werden. Sie kann dann

authentifiziert werden, wodurch Tasteneingaben

verschlüsselt übertragen werden.

Für den Secure Modus müssen vom Hersteller auf

dem System eine entsprechende Software

installiert sein. Hierzu stellen wir einen Software

Developer’s Guide zur Verfügung (siehe

www.cherry.de unter Service > Downloads).

4.1 Statusanzeige Schloss-Symbol

Grün Rot Status

Leuchtet Aus Chipkarte erkannt

Flackert Aus Kommunikation mit der

Chipkarte

Blinkt Aus Chipkarten-Leser wartet

auf Antwort der Chipkarte

Aus Leuchtet Secure PIN Entry Modus

aktiv

LED Status

Aus Standard HID-Tastatur Modus. Daten

werden an den Host-HID Treiber

gesendet.

Leuchtet Secure Modus, TLS-Kanal

eingerichtet. Daten werden

verschlüsselt gesendet.

Blinkt Der Secure Modus wird gerade

eingerichtet oder es wurde noch kein

Benutzerzertifikat bereitgestellt. Es

werden keine Daten gesendet.

Flackert Der Secure Modus wurde ohne

Autorisierung abgebrochen. Es werden

keine Daten gesendet.

5 Tipps

5.1 Tastatur reinigen

1 Schalten Sie den PC aus.

2 Reinigen Sie die Tastatur mit einem leicht

feuchten Tuch und etwas mildem

Reinigungsmittel (z. B.: Geschirrspülmittel).

3 Trocknen Sie die Tastatur mit einem

fusselfreien, weichen Tuch.

5.2 RSI-Syndrom

5.3 Hilfe im Problemfall

• Verwenden Sie einen anderen USB-Anschluss

am PC/Notebook.

• Um sicherzustellen, dass kein Defekt der

Tastatur vorliegt, testen Sie diese nach

Möglichkeit an einem anderen PC/Notebook.

• Setzen Sie im BIOS des PCs die Option "USB

Keyboard Support" bzw. "USB Legacy Mode" auf

enabled.

6 Entsorgung

Entsorgen Sie das Altgerät über eine

Sammelstelle für elektronischen Abfall

oder Ihren Händler.

7 Technische Daten

VORSICHT: Beschädigung durch

aggressive Reinigungsmittel oder

Flüssigkeit in der Tastatur

• Verwenden Sie zur Reinigung keine Lösungs-

mittel wie Benzin oder Alkohol und keine

Scheuermittel oder Scheuerschwämme.

• Verhindern Sie, dass Flüssigkeit in die Tastatur

gelangt.

• Entfernen Sie nicht die Tastenkappen der

Tastatur.

"Repetitive Strain Injury" = "Verletzung

durch wiederholte Beanspruchung".

RSI entsteht durch kleine, sich ständig

wiederholende Bewegungen.

Typische Symptome sind Beschwerden in den

Fingern oder im Nacken.

• Richten Sie Ihren Arbeitsplatz ergonomisch ein.

• Positionieren Sie Tastatur und Maus so, dass

sich Ihre Oberarme und Handgelenke seitlich

vom Körper befinden und ausgestreckt sind.

• Machen Sie mehrere kleine Pausen, ggf. mit

Dehnübungen.

• Ändern Sie oft Ihre Körperhaltung.

Bezeichnung Wert

Kartenleseeinheit 100 000 Steckzyklen

Protokolle T=0, T=1,T=CL

Versorgungsspannung 5,0 V/DC ±5 % SELV

Stromaufnahme Max. 100 mA

Lagertemperatur –20 °C ... +60 °C

Betriebstemperatur 0 °C ... +50 °C

64410057-01, DE, EN, FR, ES, IT, Okt 2019 (KC 1000 SC = Mod. JK-A04)

CHERRY SECURE BOARD 1.0

BEDIENUNGSANLEITUNG / OPERATING MANUAL / MODE D’EMPLOI /

MANUAL DE INSTRUCCIONES / ISTRUZIONE D’USO

8 Kontakt

Bitte halten Sie bei Anfragen an den Technischen

Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts

• Bezeichnung und Hersteller Ihres Systems

• Betriebssystem und ggf. installierte Version

eines Service Packs

Cherry GmbH

Cherrystraße

91275 Auerbach/OPf.

Internet: www.cherry.de

Telefon: +49 (0) 9643 2061-100*

*zum Ortstarif aus dem deutschen Festnetz, abweichende

Preise für Anrufe aus Mobilfunknetzen möglich

9 Allgemeiner

Anwenderhinweis

Technische Änderungen, die dem Fortschritt

dienen, behalten wir uns vor. Unsachgemäße

Behandlung und Lagerung können zu Störungen

und Schäden am Produkt führen.

Die vorliegende Anleitung ist nur gültig für das

mitgelieferte Produkt.

10 Gewährleistung

Es gilt die gesetzliche Gewährleistung.

Bitte wenden Sie sich an Ihren Händler oder

Vertragspartner.

Die Gewährleistung erlischt komplett, sofern

unautorisierte Änderungen am Produkt

durchgeführt worden sind. Führen Sie

eigenmächtig keine Reparaturen durch und öffnen

Sie das Produkt nicht.

11 Hinweis zum

GS-Zeichen

Aufgrund der Position der Nulltaste des

Nummernfelds ist die Tastatur für

Saldiertätigkeiten, die überwiegend blind erfolgen,

in Deutschland nicht anzuwenden. Eine Tastatur

mit nicht-deutscher Tastenknopfbelegung ist in

Deutschland aufgrund der Zeichenbelegung

(DIN 2137 Teil 2) nicht für den Dauereinsatz an

Bildschirmarbeitsplätzen zu verwenden.

Before you begin ...

The CHERRY SECURE BOARD 1.0 is a keyboard

with an integrated chip card reader for contact and

contactless chip cards.

It is characterized by the following features:

• Secure PIN entry for the direct transmission of

the PIN to the chip card

• Secure mode for encrypted transmission of data

between the keyboard and system

For information on other products, downloads and

much more, visit us at www.cherry.de.

Every device is different!

The operating instructions contain

information on effective and reliable

use.

• Read the operating instructions carefully.

• Keep the operating instructions and pass them

on to other users.

1 Attaching the keyboard to

the PC and installing the

driver

• Connect the USB connector on the keyboard to

the USB port on the PC/laptop.

The integrated card reader is recognized by

Windows and the driver is automatically loaded.

• If the card reader is not recognized, use the

installation instructions for a driver update on

our support page www.cherry.de under

Service > Downloads. You will also find the link

to the Linux driver there.

2 Using the chip card

reader

2.1 Reading a contact chip card

• Insert the chip card with the chip facing down

and forward into the chip card slot.

After a significant pressure point has been

reached, contact is made.

2.2 Reading a contactless chip card

• Hold the chip card horizontally between the

guides to the back of the chip card reader.

When the chip card fits completely tightly against

the housing of the chip card reader, the data are

transmitted.

3 Secure PIN entry (only for

contact chip cards)

If your application supports it, the entry of the PIN

is not transmitted to the system, but instead from

the numerical keypad of the keyboard directly to

the chip card.

• Confirm the PIN by using one of the two "Enter"

keys.

• Abort the process by using the "Esc" key or the

"+" key on the number block.

• Correct your entry with the "Backspace" key or

the "–" key on the number block.

3.1 PIN status display

Two chip cards in or on the reader at

the same time

If you try to read a chip card when there

is already another one in or on the reader, the

reader will only access the first card. It does not

matter whether it is a contact or contactless chip

card.

• Remove the first chip card.

Green Red Status

Lit up Off Chip card recognized

Flickers Off Communication with the

chip card

Flashing Off Chip card reader is waiting

for an answer from the chip

card

Off Lit up Secure PIN entry mode

active

4 Secure mode

The keyboard can be switched to secure mode by

the system. It can then be authenticated, so that

key entries will be transmitted in encrypted form.

For the secure mode, the corresponding software

must be installed on the system by the

manufacturer. We provide a Software Developer’s

Guide for this purpose (see www.cherry.de under

Service > Downloads).

4.1 Status display: lock symbol

5 Tips

5.1 Cleaning the keyboard

1 Switch off the PC.

2 Clean the keyboard with a slightly damp cloth

and some mild cleaning agent (e.g. dish washing

liquid).

3 Dry off the keyboard with a soft, lint-free cloth.

5.2 RSI syndrome

5.3 Troubleshooting

• Use another USB port on the PC/laptop.

• To make sure that the keyboard is not defective,

test it if possible with another PC/laptop.

• Set the option "USB Keyboard Support" or "USB

Legacy Mode" to enabled in the BIOS of the PC.

6 Disposal

Dispose of the used device at an official

collection point for electronic waste or at

your local dealer.

LED Status

Off Standard HID keyboard mode. Data are

sent to the host HID driver.

Lit up Secure mode, TLS channel set up.

Data are sent in encrypted form.

Flashing Secure mode is currently being set up,

or no user certificate has been

provided yet. No data are sent.

Flickers Secure mode was aborted without

authorization. No data are sent.

CAUTION: Damage may be caused by

harsh cleaning agents or liquids in the

keyboard

• Do not use solvents such as gasoline or

alcohol and scouring agents or scouring

sponges for cleaning.

• Prevent liquids from entering the keyboard.

• Do not remove the keycaps of the keyboard.

RSI stands for "Repetitive Strain

Injury". RSI arises due to small

movements continuously repeated

over a long period of time.

Typical symptoms are discomfort in the fingers or

neck.

• Set up your workspace ergonomically.

• Position the keyboard and mouse in such a

manner that your upper arms and wrists are

outstretched and to the sides of your body.

• Take several short breaks, with stretching

exercises if necessary.

• Change your posture often.

7 Technical data

8 Contact

Please provide the following information about the

device when contacting technical support:

• Item and serial no. of the product

• Name and manufacturer of your system

• Operating system and, if applicable, installed

service pack version

For Europe:

Cherry GmbH

Cherrystraße

91275 Auerbach/OPf.

Germany

Internet: www.cherry.de

For USA:

Cherry Americas, LLC

5732 95th Avenue

Suite 850

Kenosha, WI 53144

USA

Tel.: +1 262 942 6508

Email: sales@cherryamericas.com

Internet: www.cherryamericas.com

9 General advice

We reserve the right to make technical

modifications which serve the development of our

products. Improper use and storage can lead to

faults and damage to the product.

These instructions are only valid for the supplied

product.

10 Warranty

The statutory warranty applies. Please contact your

specialist dealer or contractual partner.

The warranty expires completely once unauthorized

modifications to the product have been carried out.

Do not carry out any unauthorized repairs and do

not open up the product.

11 Certifications

11.1 Federal Communications

Commission (FCC) Radio

Frequency Interference

Statement

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference,

and (2) this device must accept any interference

received, including interference that may cause

undesired operation.

Note: This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. This equipment generates, uses and

can radiate radio frequency energy and, if not

installed and used in accordance with the

Designation Value

Card reading unit 100,000 insertions

Protocols T=0, T=1, T=CL

Supply voltage 5.0 V/DC ±5% SELV

Current consumption Max. 100 mA

Storage temperature –20 °C ... +60 °C

Operating temperature 0 °C ... +50 °C

instructions, may cause harmful interference to

radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does cause

harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to try

to correct the interference by one or more of the

following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV

technician for help.

Caution: Any changes or modifications not

expressly approved by the party responsible for

compliance could void the user's authority to

operate the equipment.

11.2 For UL

For use with Listed Personal Computers only!

Avant de

commencer...

CHERRY SECURE BOARD 1.0 est un clavier à

lecteur intégré pour cartes à puce à ou sans

contact.

Il se distingue par les caractéristiques suivantes :

• Entrée sécurisée du numéro d’identification

personnel (Secure PIN Entry) pour transmission

directe de celui-ci à la carte à puce

• Mode sécurisé de transmission cryptée de

données du clavier au système

Pour obtenir des informations sur d'autres

produits, sur les téléchargements et bien d'autres

choses, consultez le site www.cherry.de.

1 Connexion du clavier au

PC et installation de

pilote

• Branchez la prise USB au port USB du PC de

l’ordinateur portable.

Windows reconnaîtra le lecteur de carte intégré

et installera automatiquement le pilote.

• S’il ne reconnait pas le lecteur de carte,

consultez notre notice d’installation et observez

nos instructions de mise à jour de pilote en vous

rendant sur notre page d’assistance

www.cherry.de, Assistance > Téléchargement.

Vous y trouverez également le lien vers le pilote

Linux.

Chaque appareil est différent !

Le mode d’emploi contient des

consignes pour une utilisation

efficace et fiable.

• Lisez attentivement le mode d’emploi.

• Conservez le mode d’emploi et

transmettez-le aux autres utilisateurs.

2 Exploitation du lecteur de

carte à puce

2.1 Lecture de carte à puce à contact

• Introduisez la carte dans la fente, la puce vers le

bas et dirigée vers l’avant.

Après dépassement du point de pression, le

contact est établi.

2.2 Lecture de carte à puce sans

contact

• Tenez la carte à l’horizontale entre les guidages

au dos du lecteur.

La transmission des données commencera dès

que la carte sera intégralement à proximité du

boîtier du lecteur.

3 Entrée sécurisée du

numéro d’identification

personnel (carte à

contact uniquement)

La saisie du PIN est prise en charge par votre

application et transmise directement du pavé

numérique du clavier à la carte à puce sans être

transmise au système.

• Validez le PIN avec l'une des deux touches

"Entrée".

• Vous pouvez interrompre la procédure à l'aide de

la touche "Echap" ou de la touche "+" du pavé

numérique.

• Utilisez la touche "Retour arrière" ou la touche

"–" du pavé numérique pour corrigez votre

saisie.

3.1 Affichage d’état de numéro

d’identification personnel

4 Mode de sécurité

Le système rend le clavier authentifiable en le

faisant passer en mode de sécurité ; cela permet le

cryptage de la transmission des entrées au clavier.

Le mode sécurisé requiert l’installation d’un logi-

ciel par le fabricant sur le système. Nous mettons

à cet effet un guide de développeur de logiciels

(Software Developer’s Guide) à disposition (cf.

www.cherry.de, Assistance > Téléchargement).

Deux cartes à puce en même temps

dans ou sur le lecteur de carte à puce

Si vous souhaitez lire une carte à puce

alors qu’une carte se trouve déjà dans ou sur le

lecteur de carte à puce : le lecteur n’a accès qu’à

la première carte qu’il s’agisse d’une carte à

puce à contact ou sans contact.

• Retirez la première carte à puce.

Vert Rouge État

Allumé(e) Éteint(e) Carte à puce détectée

Vacille-

ment

Éteint Communication en cours

avec la carte à puce

Clignote

ment

Éteint(e) Le lecteur attend la

réponse de la carte à

puce

Éteint(e) Allumé(e) Mode d’entrée sécurisée

du numéro d’identifica-

tion personnel activé

Produktspezifikationen

Marke:	Cherry
Kategorie:	Klaviatur
Modell:	Secure Board 1.0
Empfohlene Nutzung:	Büro
Produktfarbe:	Schwarz
Energiequelle:	USB
Betriebstemperatur:	0 - 50 °C
Relative Luftfeuchtigkeit in Betrieb:	-20 - 65 %
Verpackungsbreite:	472 mm
Verpackungstiefe:	232 mm
Verpackungshöhe:	55 mm
Paketgewicht:	1150 g
Zertifizierung:	cURus\nVDE-GS\nVCCI\nCE\nFCC\nFIPS 201
Warentarifnummer (HS):	84716060
Kabellänge:	1.8 m
Geräteschnittstelle:	USB
Energieverbrauch:	350 mA
Unterstützt Windows-Betriebssysteme:	Ja
Anzahl enthaltener Produkte:	1 Stück(e)
Oberflächenfärbung:	Monochromatisch
Maus enthalten:	Nein
Unterstützte Linux-Betriebssysteme:	Ja
Hintergrundbeleuchtung:	Nein
Eingabegerät:	Nein
Numerisches Keypad:	Ja
Tastatur - Tastenanzahl:	105
Tastaturaufbau:	QWERTZ
Tastatur Formfaktor:	Volle Größe (100%)
Windows Tasten:	Ja
Kurzbefehle:	Ja
Tastatur-Stil:	Gerade
Handgelenkauflage:	Nein
Anpassbare Tastaturhöhe:	Ja
Keyboard Abmessungen (BxTxH):	458 x 188 x 46 mm
Tastaturgewicht:	840 g
Tastatur-Switch:	Mechanischer Switch
Tastatursprache:	Deutsch
