Seite 1/12
Instrucciones de uso y mantenimiento
Gebrauschsanweisung und wartung
Mode d’emploi et d’entretien
Operation and maintenance instructions
Istruzioni per l’uso e la manutenzione
Gebruiks’ en onderhousvaarshriften
Instruçoes de uso e manutenção

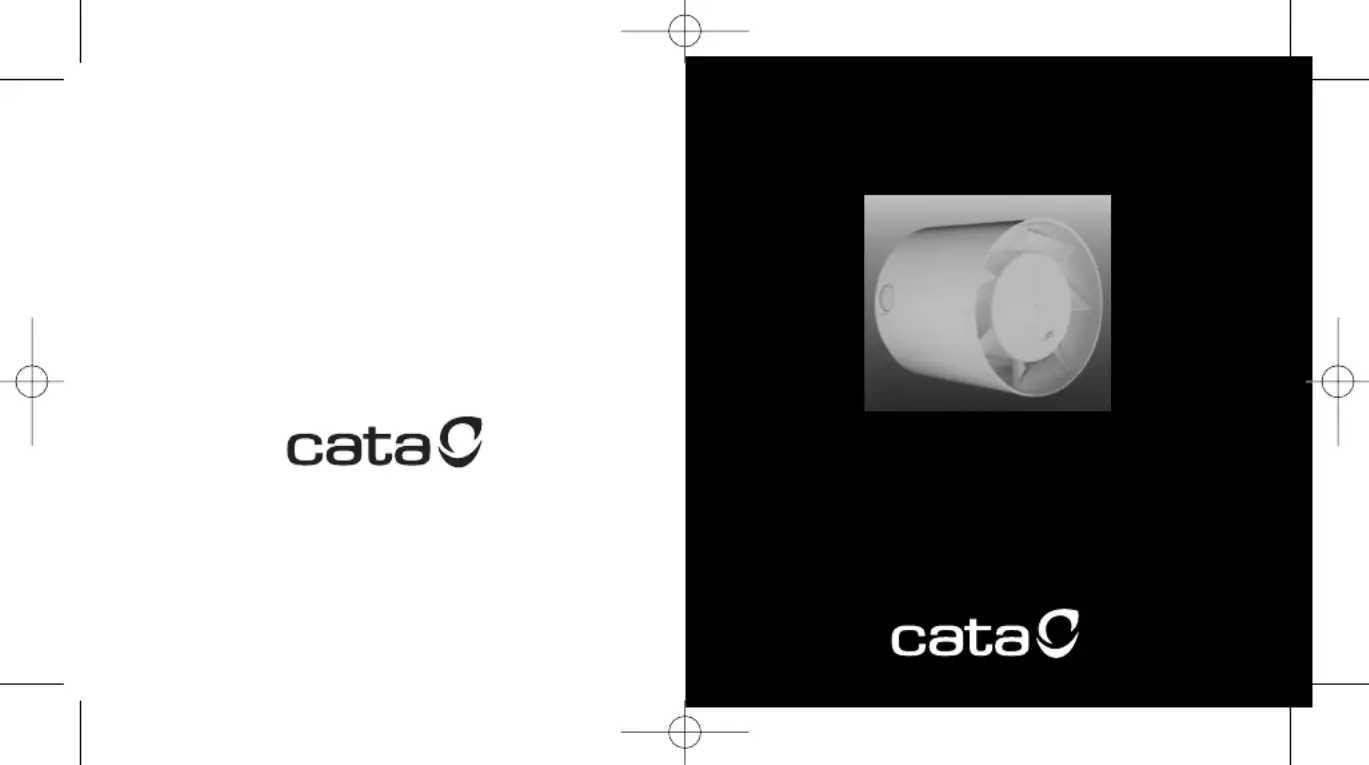

MT-100 / MT-125
CATA ELECTRODOMÉSTICOS, S.L.
C. Àngel Guimerà, 16-17 - 08570 TORELLÓ (Barcelona) SPAIN
Tel. +34 938 594 100 - Fax +34 938 593 254
www.cata.es · e-mail: cata@cata.es
Atención al Cliente: 902 410 450
atencionalcliente@cata.es
60801860 28/2/05 12:39 Página 2
INSTALACIÓN
A) Este extractor tubular debe ir colocado en conducto rígido o flexible de
100 mm. para MT-100 y 125 mm. para MT-125.
B) La distancia de la boca de aspiración hasta la boca de expulsión no debe
sobrepasar los 3 mts. de longitud.
C) El extractor (C) se colocará entre los puntos A y B (aspiración y expulsión) y
se fijará a las tuberías mediante bridas para que quede completamente
inmovilizado.
D) Colocado de forma que las flechas indicadoras de la dirección del aire coincida
con el sentido de aspiración a expulsión.
MT-100 y MT-125 CON SOPORTE
El extractor (C) se colocará entre los puntos A y B (aspiración y expulsión) y se
fijará mediante tacos y tornillos.
E
ESPAÑOL
Ref. 60801860.03.02.2005
60801860 28/2/05 12:39 Página 4
CONEXIÓN ELÉCTRICA
MT-100 y MT-125 CON SOPORTE
Debe conectarse a una red monofásica a la tensión y frecuencia indicadas en la placa
de características del extractor.
En la instalación debe existir un interruptor omnipolar con una distancia entre
contactos igual o superior a 3 mm.
La conexión a la red se efectuará antes de conectarse a las tuberías (MT-100 y MT-
125).
1) Aflojar el tornillo (A) hasta poder retirar la tapa (B).
2) Agujerear el tapataladros (C) y pasar los cables de alimentación.
3) Conectar los cables de alimentación a los bornes de la regleta (D) y situar ésta
una vez conectada entre los pivotes (E) para que quede sujeta.
4) Colocar el tapataladors (C) en la ubicación destinada al mismo entre la carcasa
(F) y la tapa (B).
5) Colocar la tapa (B) y fijarla mediante el tornillo (A).
El aparato debe conectarse de manera permanente a canalización fija mediante un
cable para instalación fija. (Cable rígido de dos conductores de sección mínima de 1
mm2. No precisa toma de tierra por ser aparato de doble aislamiento).
60801860 28/2/05 12:39 Página 6
