TVA3654
ADJUSTABLE CART
Assembly Instructions
PARTS LIST HARDWARE LIST
Qty Part# Description
4 010-3841 Top Adjustable Offset Leg
4 010-3840 Bottom Adjustable Leg
1 022-1621 Top Shelf
1 022-2269 Middle Shelf
1 022-2258 Base
2 015-0002 4" Casters w/o Lock
2 015-0003 4" Casters w/ Lock
1 RM2428 Rubber Mat
Ref Qty Part# Description
AA 20 030-0253 1/4-20 x 3/4" Combo Round Head Screw
BB 20 030-0120 1/4-20 Square Nut
TOOLS REQUIRED
Phillips Screwdriver
Rubber Mallet

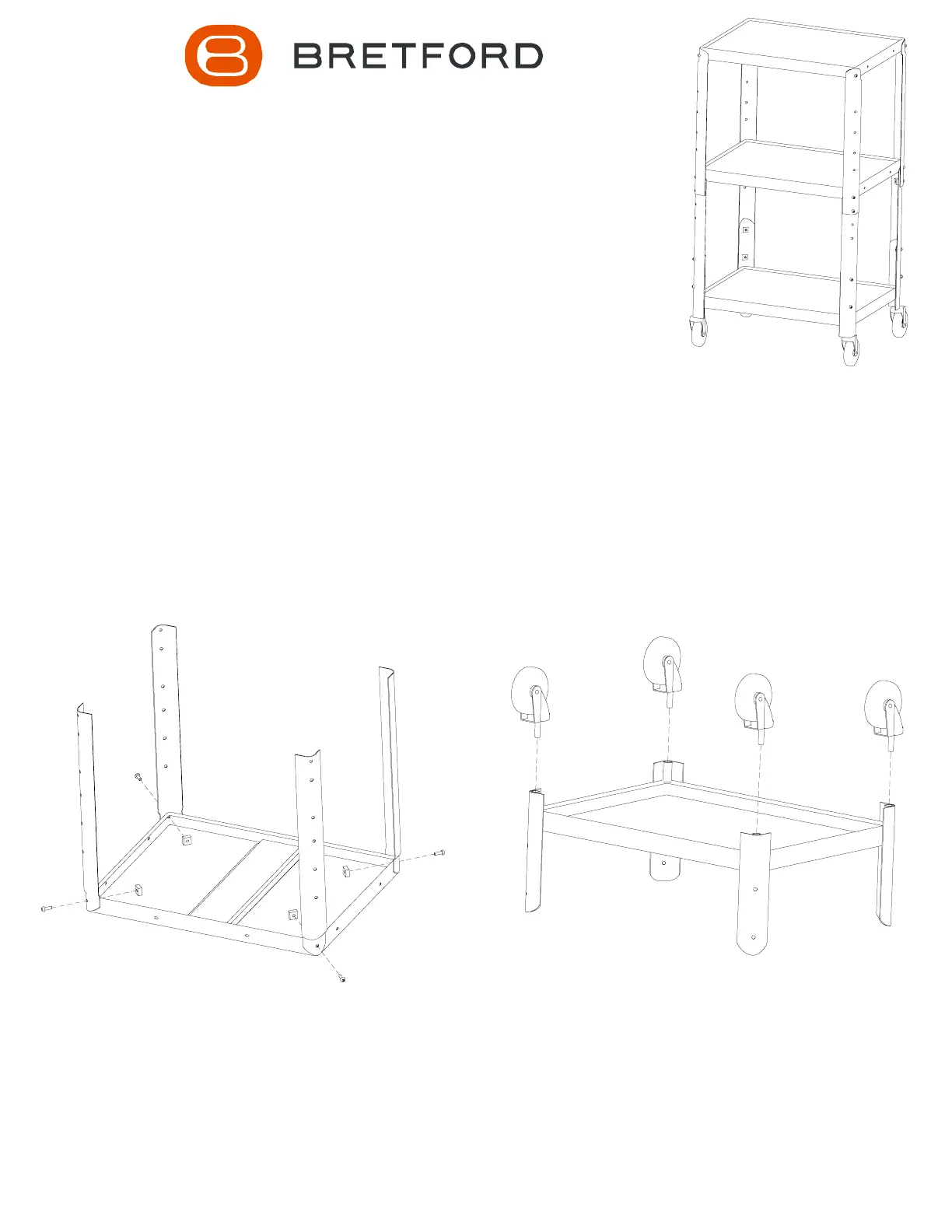

STEP 1
Attach each top adjustable offset leg to the
corners of the top shelf (Fig. 1) using screws
(AA) and nuts (BB).
Fig. 1 Turn base over and push each caster into the corner
sockets. If casters do not insert easily, a rubber
mallet may be used to tap casters into place (Fig. 2).
MAKE SURE CASTERS ARE IN EACH SOCKET
SECURELY.
Fig. 2
STEP 2
STEP 4
Fig. 3
Fig. 4
STEP 3
Attach the bottom adjustable leg to base using 2 screws (AA) and 2 nuts (BB), (Fig. 3). Repeat the same procedure to attach
other 3 bottom adjustable legs (Fig. 4).
Fig. 5
Fig. 6
no obround
holes
Preferred location
for middle panel
Lay top assembly, middle shelf and base assembly on their sides, while matching top and middle shelf sides without
obround holes (Fig. 5). Align the holes and secure each of 4 corners with 2 screws (AA) and 2 nuts (BB), (Fig. 6).
Part #031-6209
02.24.03 IM
Bretford Bretford Ltd.
11000 Seymour Avenue Technology House
Franklin Park, IL 60131 7 Lake End Court, Taplow
TEL: 847.678.2545 Bucks SL6 0JQ England
800.521.9614 TEL: 01628 603558
FAX: FAX:847.678.0852 01628 604923
800.343.1779
www.bretford.com
