Seite 1/6

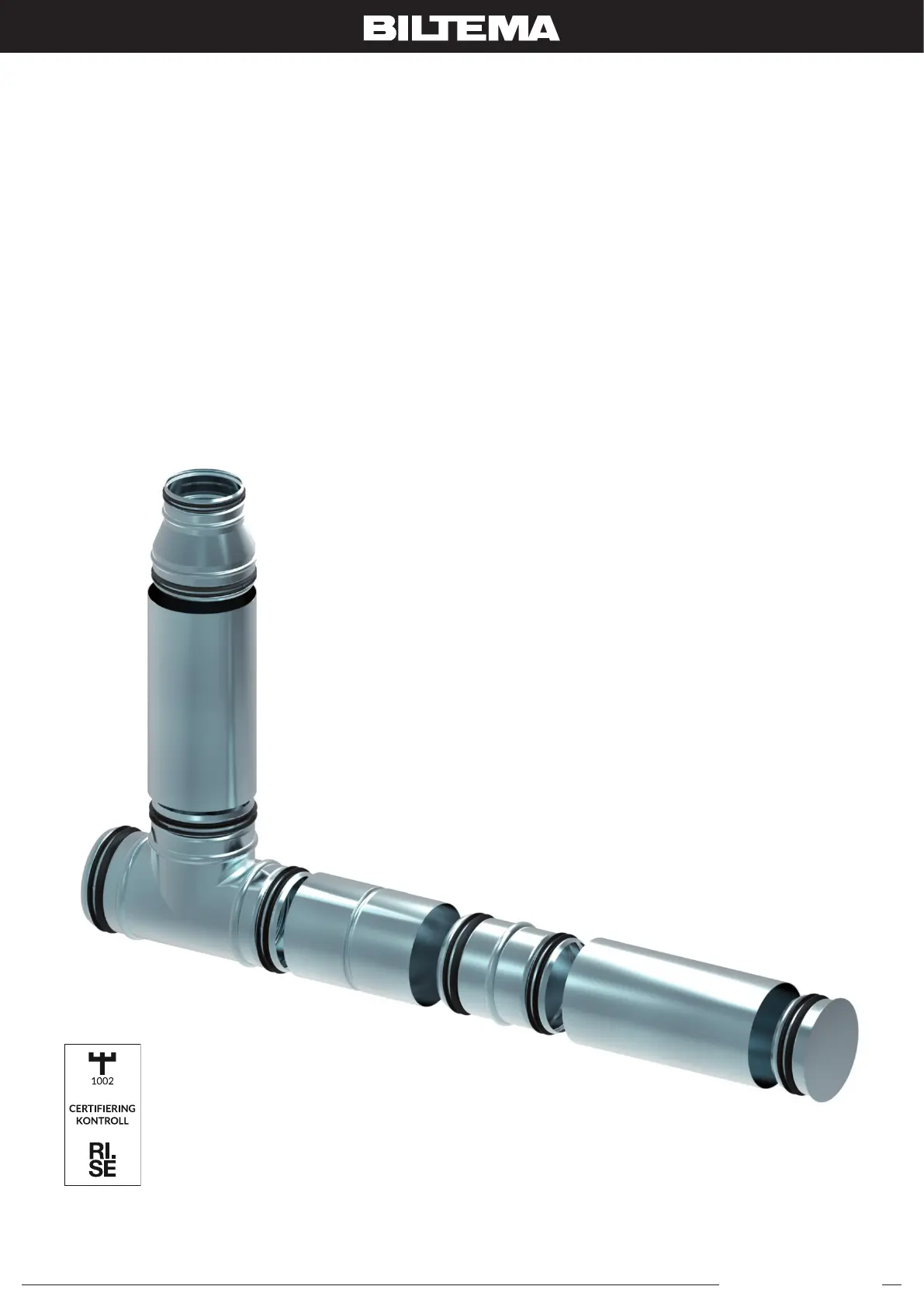

Art. 83-110_118, 83-120_127
© 2022-10-28 Biltema Nordic Services AB
VENTILATIONSSYSTEM
VENTILASJONSSYSTEM
ILMANVAIHTOJÄRJESTELMÄ
VENTILATIONSSYSTEM
VENTILATION SYSTEM
100 & 125 mm
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
C 900734
Art. 83-110_118, 83-120_127
2
© 2022-10-28 Biltema Nordic Services AB
SE
BRUKSANVISNING
ANVÄNDNINGSOMRÅDE
Biltema Ventilationsrör är ett komplett spiralformat kanal-
system av varmförzinkad stålplåt. Typgodkänt i täthetsklass
D enligt EN 12237. Alla detaljer är försedda med en tätnings-
ring av EPDM-gummi.
Typgodkännande C900734
FÖRVARING
Förvara kanaler och detaljer på en välordnad och väderskyddad
upplagsplats för att minimera risken för skador.
Använd inte kanaler eller detaljer som skadats på sådant sätt
att de äventyrar systemets täthet eller hållfasthet.
PRODUKTENS EGENSKAPER
• Snabb och enkel installation
• Fabriksmonterade gummipackningar utan lösa delar
säkerställer en tät anslutning.
• Ingen läckagerisk vid korrekt anslutning.
• Möjlig att installera i alla väderlekar.
Material och ytbehandling
Rör och rördetaljer är tillverkade av varmförzinkad stålplåt
med beteckning DX51D enligt SS-EN 10346:2015 med en
zinktjocklek 275 g/m² (dubbelsidig). Denna plåt lämpar sig
för användning i omgivning med korrosivitetsklass C3 enligt
AMA VVS & Kyla 2022 och SS-EN ISO 12944-2:2017.
Gummipackningar
Packningar av homogent EPDM-gummi är monterade längs
kopplingens utsida, vilket säkerställer att packningen alltid
sitter på plats oavsett installationens förhållanden.
EPDM-gummi håller hög kvalitet och är resistent mot ozon
och UV-strålning, samt temperaturskiftningar vilket medför
lång hållbarhet.
Gummipackning
Rör
MONTERINGSANVISNINGAR
Förberedelser
• Rengör rören.
• Kapa rören med försiktighet och med rät vinkel.
Fila till kanterna.
• Kontrollera att rören och packningar är hela.
Anslutning
1. För in kopplingen i röret så långt det går. Genom att vrida
komponenten försiktigt blir det enklare att få den på plats.
2. Säkra anslutningen med plåtskruvar (minsta dimension
Ø3,2 x L9,5 mm) med jämnt avstånd runt skarven.
Använd 2 st. för 100 mm och 3 st. för 125 mm rördiameter.
Skruvarna monteras 10±3 mm från rörets kant, för att und-
vika att skruvarna skadar gummipackningen.
OBS!
• Vid upphängning skall största pendelavståndet vara max
3 m vid oisolerade kanaler och max 2 m vid isolerade.
Max avstånd till skarv: 0,5 m.
• Oanvända skruvhål ska tätas med tätningsmassa lämplig
för ventilationsrör.
• Använd arbetshandskar. Ventilationskanalerna har ibland
vassa kanter. Var särskilt aktsam vid hantering av snitt-
kanter hos spiralfalsade rör och raka plåtkanter på
monteringsdetaljer.
max. 3000 mm (oisolerad kanal)
max. 2000 mm (isolerad kanal) max. 500 mm
10 mm
Art. 83-110_118, 83-120_127
3© 2022-10-28 Biltema Nordic Services AB
NO
BRUKSANVISNING
BRUKSOMRÃ…DE
Biltema ventilasjonsrør er et komplett spiralformet kanal-
system av galvaniserte stålplater. Typegodkjent i tetthetsklasse
D i samsvar med EN 12237. Alle detaljer har tetningsring av
EPDM-gummi.
Typegodkjenning C900734
OPPBEVARING
Oppdater kanaler og detaljer på et organisert og værbeskyttet
sted for å minimere risikoen for skader.
Ikke bruk kanaler eller detaljer som er skadet slik at systemet
ikke er tett eller holdbart.
PRODUKTENES EGENSKAPER
• Rask og enkel installasjon
• Fabrikkmonterte gummipakninger uten løse deler sikrer
tette skjøter.
• Ingen fare for lekkasjer ved korrekt tilkobling.
• Kan installeres uansett vær.
Materialer og overflatebehandling
Rør og rørdetaljer er laget av varmforsinket stålplate med
betegnelse DX51D i henhold til SS-EN 10346:2015, med en
sinktykkelse på 275 g/m² (dobbeltsidig). Dette metallet er egnet
for bruk i omgivelser med korrosjonsklasse C3 i henhold til
AMA VVS & Kyla 2022 og SS-EN ISO 12944-2:2017.
Gummipakninger
Pakninger av homogen EPDM-gummi er montert langs
skjøtens utside, noe som sikrer at pakningen alltid sitter
på plass uansett installasjonsforhold.
EPDM-gummi er av høy kvalitet og er resistent mot ozon,
UV-stråler og temperatursvingninger, noe som sikrer lang
holdbarhet.
Gummipakning
Rør
MONTERINGSANVISNINGER
Forberedelser
• Rengjør rørene.
• Kapp rørene forsiktig og med riktig vinkel. Fil kantene.
• Kontroller at rørene og pakningene er hele.
Tilkobling
1. Før koblingen inn i røret så langt som mulig. Hvis du vrir
forsiktig på komponenten, blir det enklere å få den på
plass.
2. Sikre skjøten med plateskruer (minimumsmål
Ø3,2 x L9,5 mm) med jevn avstand. Bruk to stykker for
100 mm og tre stykker for 125 mm rørdiameter. Skruene
monteres 10 ±3 mm fra kanten av røret for å unngå at
skruene skader gummipakningen.
OBS!
• Ved opphenging skal den største pendelavstanden være
maksimalt 3 m ved uisolerte kanaler og maksimalt 2 m
ved isolerte. Maks. avstand til skjøt: 0,5 m.
• Skruehull som ikke brukes, må tettes med silikon som
er godkjent for ventilasjonsrør.
• Bruk arbeidshansker. Ventilasjonskanalene har av og
til skarpe kanter. Vær spesielt forsiktig ved håndtering
av snittkanter på spiralfalsede rør og rette kanter på
monteringsdetaljer.
maks. 3000 mm (uisolert kanal)
maks. 2000 mm (isolert kanal) maks. 500 mm
10 mm
