BENNING DUSPOL Digital LC Bedienungsanleitung
BENNING
Messgeräte

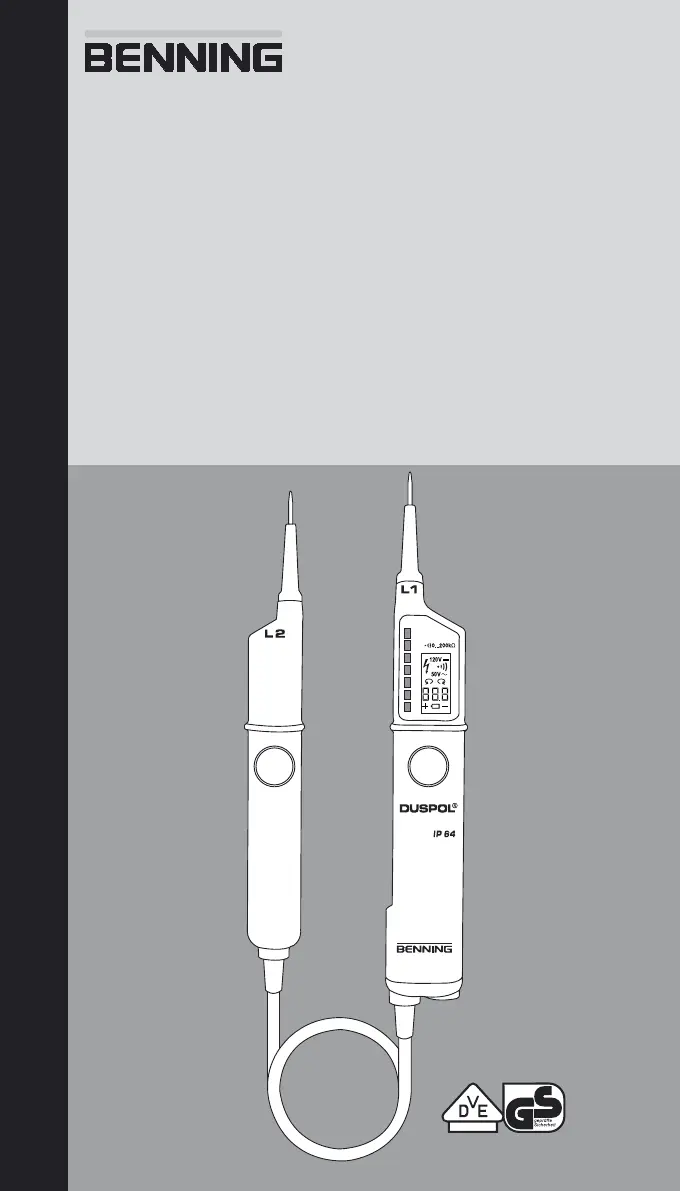

DUSPOL Digital LC
Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für BENNING DUSPOL Digital LC (67 Seiten) in der Kategorie Messgeräte. Dieser Bedienungsanleitung war für 10 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet
Seite 1/67
V
�
�
690
6...
690V
400
230
120
50
24
12
digital LC
D Bedienungsanleitung
Operating manual
F Mode d‘emploi
E Manuel de instrucciones
Инструкция за
експлоатация
Návod k použití
zkoušečky
Käyttöohje
Οδηγίες χρήσεως
H Használati utasítás
I Istruzioni per l’uso
Naudojimosi instrukcija
N Bruksanvisning
Gebruiksaanwijzing
Instrukcja obsługi
Instruc iuni de Utilizareţ
Инструкция по
эксплуатации
индикатора
напряжения
S Bruksanvisning
Kullanma Talimati
Priručnik za upotrebu
DUSPOL
®
digital LC
geprüft und zugelassen
V
�
�
690
6...
690V
400
230
120
50
24
12
digital LC
12/ 2008
DUSPOL
®
digital LC
D F E H I N S
T.-Nr. 756223.00/ 12-2008
4
3
2
5
6
7
8
9
J
K
L
M
N
12/ 2008
DUSPOL
®
digital LC
3
D D
Bedienungsanleitung
DUSPOL® digital LC
Bevor Sie den Spannungsprüfer DUSPOL
® digital LC
benutzen: Lesen Sie bitte die Bedienungsanleitung
und beachten Sie unbedingt die Sicherheitshinweise!
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Funktionsbeschreibung des Spannungsprüfers
2.1 Messstellenbeleuchtung
2.2 Hold-Funktion
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen
4.1 So prüfen Sie die Phase bei Wechselspannung
5. So prüfen Sie Gleichspannungen
5.1 So prüfen Sie die Polarität bei Gleichspannung
6. So prüfen Sie die Drehfeldrichtung eines Dreh-
stromnetzes
7. So prüfen Sie eine elektrisch leitende Verbindung
(Durchgangsprüfung)
8. Batteriewechsel, Anzeige der Batteriespannung
9. Technische Daten
10. Allgemeine Wartung
11. Umweltschutz
1. Sicherheitshinweise:
- Gerät beim Prüfen nur an den isolierten Handhaben/
Griffen und anfassen und die KontaktelektroA B -
den (Prüfspitzen) nicht berühren!
- Unmittelbar vor dem Benutzen: Spannungsprüfer auf
Funktion prüfen! (siehe Abschnitt 3). Der Spannungs-
prüfer darf nicht benutzt werden, wenn die Funktion
einer oder mehrerer Anzeigen ausfällt oder keine
Funktionsbereitschaft zu erkennen ist (IEC 61243-3)!
- Der Spannungsprüfer darf nur im Nennspannungs-
bereich von 6 V bis AC 690 V/ DC 750 V benutzt
werden!
- Gerät nicht mit geöffnetem Batterieschacht betreiben
- Der Spannungsprüfer entspricht der Schutzart IP 64
und kann deshalb auch unter feuchten Bedingungen
verwendet werden (Bauform für den Außenraum).
- Beim Prüfen den Spannungsprüfer an den Handha-
ben/ Griffen und vollflächig umfassen. A B
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Der Spannungsprüfer arbeitet nur einwandfrei im
Temperaturbereich von - 10 °C bis + 55 °C bei einer
Luftfeuchte von 20 % bis 96 %.
-
Der Spannungsprüfer darf nicht zerlegt werden!
- Der Spannungsprüfer ist vor Verunreinigungen und
Beschädigungen der Gehäuseoberfläche zu schüt-
zen.
- Der Spannungsprüfer ist trocken zu lagern.
- Als Schutz vor Verletzungen sind nach Gebrauch des
Spannungsprüfers die Kontaktelektroden (Prüfspit-
zen) mit der beiliegenden Abdeckung zu versehen!
Achtung:
Nach höchster Belastung, (d.h. nach einer Messung von
30 Sekunden an AC 690 V/ DC 750 V) muss eine Pause
von 240 Sekunden eingehalten werden!
Elektrische Symbole auf dem Gerät:
Symbol Bedeutung
Gerät oder Ausrüstung zum Arbeiten
unter Spannung
Drucktaster
Wechselstrom
Gleichstrom
Gleich- und Wechselstrom
Rechtsdrehsinn, Drehfeldrichtungsan-
zeige (im Display)
Linksdrehsinn, Drehfeldrichtungsanzeige
(im Display)
Drehfeldrichtungsanzeige; die Dreh-
feldrichtung kann nur bei 50 bzw. 60 Hz
und in einem geerdeten Netz angezeigt
werden
Durchgangsprüfung
Batteriesymbol, dieses Symbol erscheint
im Display bei schwacher Batterie
Dieses Symbol zeigt die Ausrichtung der
Batterien zum polrichtigen Einlegen an
Symbol für Phasenanzeige
(im Display)
Spannungswert als Digitalanzeige, bis ca.
80 V mit Dezimalstelle (1/10 V)
Symbol für die Überschreitung des oberen
Grenzwertes für Kleinspannungen (ELV)
bei Wechselspannung (im Display)
Symbol für die Überschreitung des oberen
Grenzwertes für Kleinspannungen (ELV)
bei Gleichspannung (im Display)
Pluspolarität (im Display)
Minuspolarität (im Display)
2. Funktionsbeschreibung
Der DUSPOL® digital LC ist ein zweipoliger Spannungs-
prüfer nach IEC 61243-3 mit Digital-Anzeige. Als Ergän-
zungseinrichtung beinhaltet der Spannungsprüfer eine
Messstellen- und Display-Beleuchtung, eine Phasen- und
Drehfeldrichtungs-Anzeige sowie eine Durchgangsprüf-
einrichtung. Die Signalisierung bei der Durchgangsprü-
fung erfolgt optisch und akustisch. Für alle diese Funk-
tionen benötigt der Spannungsprüfer eine eingebaute
Batterie (2 x Micro LR03/ AAA). Ab einer Spannung von
≥ 50 V ist eine Spannungsprüfung ohne Batterie möglich.
Die Ermittlung der Phase von Außenleitern und die Dreh-
feldrichtung eines Drehstromnetzes ist nur möglich, wenn
der Sternpunkt geerdet ist.
Das Gerät ist für Gleich- und Wechselspannungsprü-
fungen im Spannungsbereich von 6 V bis AC 690 V/ DC
750 V ausgelegt. Es lassen sich mit diesem Gerät bei
Gleichspannung Polaritätsprüfungen vornehmen.
Der Spannungsprüfer besteht aus den Prüftastern L1
A B und L2 und einem Verbindungskabel . Der Prüf-
taster L1 besitzt als Anzeigefeld ein LCD-Display A4
sowie kontrastreiche Leuchtdioden . Ab einer Span3-
nung von 6 V schaltet sich das Gerät selbsttätig ein. Die
vollständige Funktion des Spannungsprüfers ist nur bei
eingelegter und intakter Batterie (im Prüftaster L1 A)
gegeben. Es werden Spannungen im Nennspannungs-
bereich von 6 V bis AC 690 V/ DC 750 V im Display 4
angezeigt. Das Überschreiten des Grenzwertes für Klein-
spannungen (ELV, AC 50 V, DC 120 V) wird im Display
zusätzlich angezeigt.
Beide Prüftaster sind mit Drucktastern versehen. Bei N
Betätigung beider Drucktaster wird auf einen geringe-
ren Innenwiderstand geschaltet (Unterdrückung von
induktiven und kapazitiven Spannungen). Hierbei wird
nun auch ein Vibrationsmotor (Motor mit Unwucht) an
Spannung gelegt. Ab ca. 200 V wird dieser in Drehbe-
wegung gesetzt. Mit steigender Spannung erhöht sich
auch dessen Drehzahl und Vibration, so dass über die
Handhabe des Prüftasters L2 B zusätzlich eine grobe
Einschätzung der Spannungshöhe gemacht werden kann
(z.B. 230/ 400 V). Die Dauer der Prüfung mit geringerem
Geräteinnenwiderstand (Lastprüfung) ist abhängig von
Produktspezifikationen
