Seite 1/8

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

c) Montage

• Die Installation des Produkts darf nur durch eine qualizierte Fachkraft (z.B.

Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!

Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich

selbst, sondern auch andere!

Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage

nicht selbst vor, sondern beauftragen Sie einen Fachmann.

• Der Thermostat darf nur in geschlossenen Gehäusen montiert und betrieben

werden. Nur die Achse für den Drehknopf darf nach außen führen. Auf der Achse

muss der mitgelieferte Drehknopf montiert werden (oder ein anderer geeigneter

Drehknopf).

• Die vorgeschriebenen Sicherheitsabstände zwischen Netzspannung führenden

Teilen (Kontakte des Thermostats bzw. Anschlüsse usw.) und berührbaren

Gehäuseteilen (das Gerät, in das der Thermostat eingebaut wird) sind unbedingt

einzuhalten.

• Das Gerät, in das der Thermostat eingebaut werden soll, muss von der

Netzspannung und allen anderen Kabeln/Leitungen getrennt werden. Ziehen Sie

den Netzstecker aus der Netzsteckdose.

Wenn das Gerät nicht über einen Netzstecker verfügt, sondern fest mit der

Netzspannung verbunden ist, so schalten Sie den zugehörigen Sicherungsautomaten

und zusätzlich den FI-Schutzschalter ab, so dass die Netzzuleitung allpolig von der

Netzspannung getrennt ist.

Sichern Sie diese vor unberechtigtem Wiedereinschalten, z.B. mit einem

Warnschild.

Überprüfen Sie die Spannungsfreiheit mit einem geeigneten Messgerät

(z.B. Digitalmultimeter).

• Kondensatoren im Gerät, in das der Thermostat eingebaut werden soll, können

auch nach dem Abschalten und Trennen von der Netzspannung noch lange Zeit

geladen sein.

Es besteht Lebensgefahr durch einen elektrischen Schlag!

• Verwenden Sie den Thermostat nicht in Räumen oder bei widrigen

Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden

sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Die Anschlussleistung des Thermostats (siehe „Technische Daten“) darf nicht

überschritten werden.

• Beim Verlegen des Kapillarrohrs und auch beim Anbringen des Fühlers ist darauf

zu achten, dass weder Kapillarrohr noch der Fühler geknickt, gequetscht oder

anderweitig beschädigt werden.

Das Kapillarrohr und auch der Fühler können und dürfen nicht gekürzt oder

abgeschnitten werden.

Drehen Sie keine Schrauben o.ä. durch die Fühlerspitze.

Dadurch wird der Thermostat unbrauchbar!

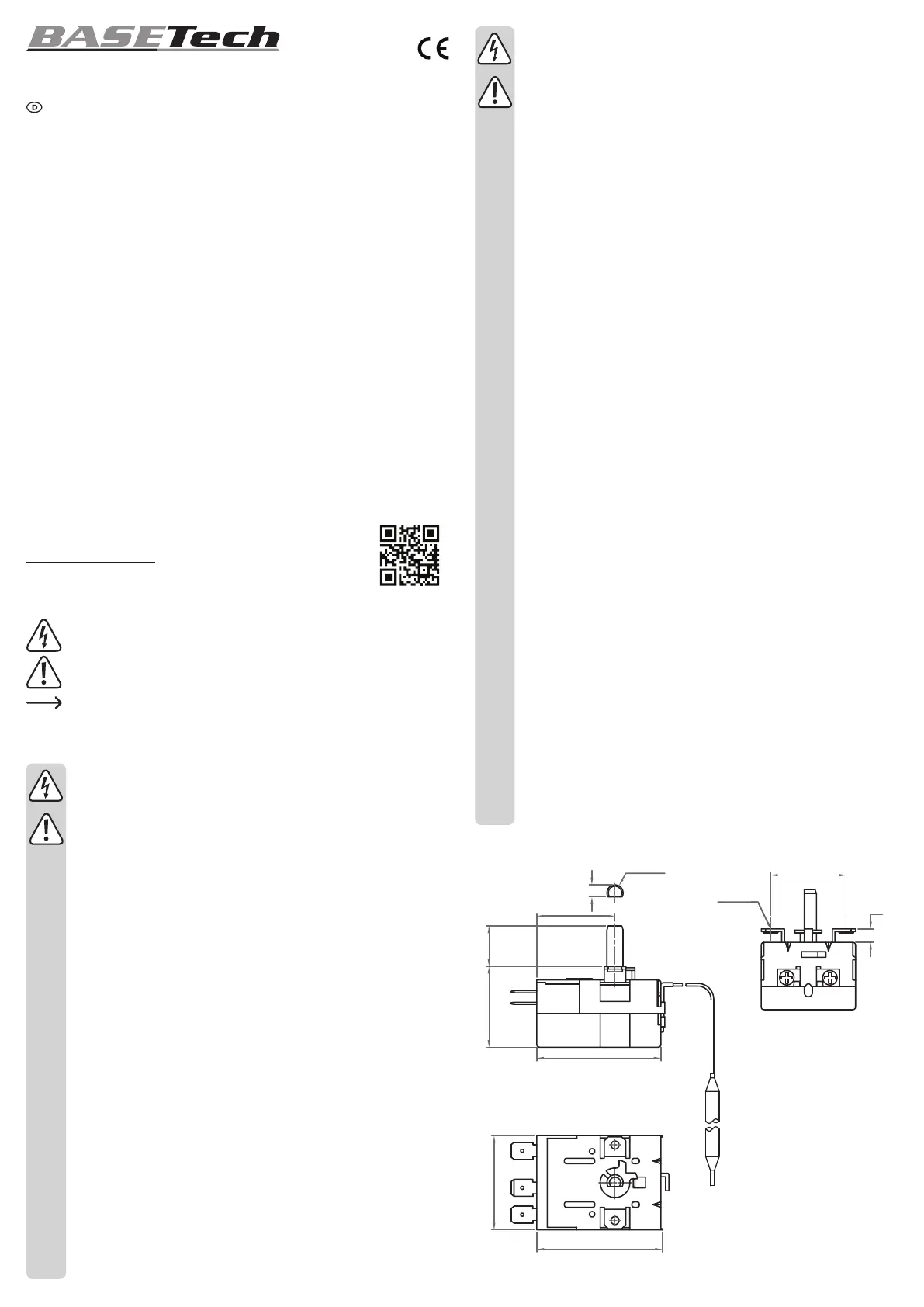

Bedienelemente

ø 6.00±0.02

4.50 +0.02

-0.05

C 12

29.0

30.0

46.0

2-M4X0.7P

35.0

46.5

5.0

28.0±0.25

15.0 +1.5/-1.0

Bedienungsanleitung

Einbau-Thermostat

Best.-Nr. 1953951 - Einbau-Thermostat 50 - 200 ºC

Best.-Nr. 1953952 - Einbau-Thermostat 0 - 90 ºC

Best.-Nr. 1953953 - Einbau-Thermostat 50 - 320 ºC

Bestimmungsgemäße Verwendung

Das Produkt dient zur Temperatursteuerung (z.B. in Verbindung mit Heizungen). Die

Sicherheits- und Montagehinweise sind unbedingt zu beachten.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die

Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen

Lieferumfang

• Thermostat • Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link

www.conrad.com/downloads herunter oder scannen Sie den abgebildeten

QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-sichtbare Schäden aufweist,

-nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des

Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen

und Betriebsmittel zu beachten!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

Montage und Anschluss

Beachten Sie die Sicherheitshinweise.

Der Thermostat ist mit 3 Anschlüssen für Kabelschuhe versehen, beachten Sie dazu auch den

Aufdruck auf der Unterseite des Thermostats.

1 : HT(Heizen)

1 C

Schaltkreise

1 : HT(Heizen)

2 : CL(Kühlen)

C : CM

1 : HT(Heizen)

C : CM

2 : CL(Kühlen)

C : CM

Funktionsweise

In dem langen Kapillarröhrchen (und der Fühlerspitze), das fest mit dem Thermostat verbunden

ist, bendet sich eine Flüssigkeit, die sich bei Erwärmung ausdehnt. Im Thermostat bendet

sich am Ende des Kapillarröhrchens eine sogenannte Druckdose, die über die Einstellachse

mechanisch vorgespannt wird.

Eine über den Schaltkontakt aktivierte Heizung erhöht z.B. die Temperatur, die Flüssigkeit im

entsprechend montierten Fühler erwärmt sich und dehnt sich dabei aus.

Bei einer bestimmten Temperatur unterbricht das Stellglied an der Druckdose den Stromkreis.

Die Temperatur sinkt nun wieder, die Flüssigkeit im Kapillarröhrchen zieht sich zusammen.

Bei einer bestimmten Temperatur wird jetzt der Stromkreis wieder geschlossen und der

Vorgang wiederholt sich.

Thermostateinstellung

Die Temperatur, bei der der Thermostat den Stromkreis unterbricht, ist mittels der Einstellachse

veränderbar.

Da es sich nicht um eine elektronische Regelung handelt, ist bei diesem Thermostat keine

genaue Einstellung einer bestimmten Temperatur möglich.

Durch den Umschaltkontakt kann die Regelung sowohl in Kühlrichtung als auch in Heizrichtung

erfolgen, je nachdem, welches Thermostat und welche Kontakte des Thermostats für den

Anschluss verwendet werden (C + 2 bzw. C + 1).

Pege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Technische Daten

Kontaktbelastbarkeit ............................................. 250 V/AC, 50/60 Hz, 20 A

Material Kapillarröhrchen und Sensor .................. rostfreier Stahl

Länge des Kapillarröhrchens ................................ ca. 1 m

Biegeradius für Kapillarröhrchen .......................... min. 5 mm

Best. Nr. 1953951 1953952 1953953

Regelbereich +50 bis +200 °C 0 bis +90 °C +50 bis +320 °C

Genauigkeit ± 8 °C ± 3 °C ± 11 °C

Schalthysterese 6 °C ± 3 3 °C ± 1 7 °C ± 4

Temperatur für

Fühler

max. 220 °C max. 108 °C max. 340 °C

Temperatur für

Thermostatgehäuse

max. 120 °C max. 120 °C max. 120 °C

Abmessungen

(B x H x T)

46 x 35 x 45 mm 46 x 35 x 45 mm 46 x 35 x 45 mm

Gewicht 93 g 95 g 93 g Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

b) Connected devices

• Always observe the safety instructions and operating instructions of any other

devices which are connected to the product.

c) Installation

• The product may only be installed by a qualied technician (e.g. electrician)

who is familiar with the relevant regulations (e.g. VDE, German electrical wiring

regulations)!

By carrying out improper work on the mains voltage you endanger not only

yourself, but also others!

If you are not sure how to install the product, consult a specialist. Do not attempt

to install it yourself.

• The thermostat may be installed and operated only in an enclosed housing. Only

the shaft for the dial may lead outside. The provided dial (or another suitable dial)

must be mounted on the shaft.

• The specied safety distance between live components carrying mains voltage

(contacts or connections on the thermostat, etc.) and exposed parts of the

enclosure (the device in which the thermostat is installed) must be maintained

at all times.

• The device in which the thermostat is to be installed must be separated from

the mains voltage and all other cables/leads. Disconnect the mains plug from the

mains socket.

If the device does not have a mains plug, but is permanently connected to the

mains voltage, switch off the corresponding circuit breakers and also the appliance

leakage circuit interrupter so that the mains supply line is disconnected from the

mains voltage at all poles.

Protect the product from unauthorised use (e.g. install a danger sign).

Check to make sure there is no voltage with a suitable measuring instrument

(e.g. a digital multimeter).

• Capacitors in the device in which the thermostat is to be installed can remain

charged for a long time, even after the device is switched off and disconnected

from the mains voltage.

There is a risk of fatal electric shock!

• Do not use the thermostat in rooms or under adverse ambient conditions where

combustible gases, vapours or dust are or may be present! This may cause an

explosion!

• The input power of the thermostat (see "Technical Data") must not be exceeded.

• When shifting the capillary tube and also when attaching the sensor, make

sure that neither the capillary tube nor the sensor is bent, pinched or otherwise

damaged.

The capillary tube and also the sensor cannot and may not be shortened or cut off.

Do not turn any screws or anything similar through the sensor tip.

Doing so renders the thermostat unusable!

Operating elements

ø 6.00±0.02

4.50 +0.02

-0.05

C 12

29.0

30.0

46.0

2-M4X0.7P

35.0

46.5

5.0

28.0±0.25

15.0 +1.5/-1.0

Operating Instructions

Built-in thermostat

Item no. 1953951 - Built-in thermostat 50 – 200 °C

Item no. 1953952 - Built-in thermostat 0 – 90 °C

Item no. 1953953 - Built-in thermostat 50 – 320 °C

Intended use

The product is used for temperature control (for example, in conjunction with heaters). All the

safety and installation instructions must be followed carefully.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture

(e.g. in a bathroom) must be avoided under all circumstances.

For safety and approval purposes, do not rebuild and/or modify this product. Using the product

for purposes other than those described above may damage the product. In addition, improper

use can cause hazards such as a short circuit, re or electric shock. Read the instructions

carefully and store them in a safe place. If you pass the product on to a third party, please hand

over these operating instructions as well.

This product complies with statutory, national and European regulations. All company and

Delivery content

• Thermostat • Operating instructions

Up-to-date operating instructions

Download the up-to-date operating instructions at www.conrad.com/downloads

or scan the QR code shown. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health,

e.g. due to an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and tips on how to use the product.

Safety instructions

Read the operating instructions carefully and observe in particular the safety

instructions. If you do not follow the safety information and information on

proper handling in these operating instructions, we will assume no liability for

any resulting personal injury or damage to property. Such cases will invalidate

the warranty/guarantee.

a) General information

• The product is not a toy. Keep out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a

dangerous toy for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and

protect it from any accidental use. Safe operation can no longer be guaranteed

if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height

may damage the product.

• In industrial facilities, the accident prevention regulations for electrical equipment

and facilities issued by the Industrial Employers' Liability Association must be

adhered to!

• Consult a technician if you are not sure how to use or connect the product, or if

you have concerns about safety.

• Maintenance, modications and repairs must only be carried out by a technician

or a specialist repair centre.

• If you have any questions that are not answered in these operating instructions,

please contact our technical customer service or other professionals.

Produktspezifikationen

Marke:	Basetech
Kategorie:	Thermostat
Modell:	BT-1953951

Brauchst du Hilfe?

Wenn Sie Hilfe mit Basetech BT-1953951 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Thermostat Basetech

Basetech BT-2226737 Bedienungsanleitung

25 August 2024

Basetech BT-1953951 Bedienungsanleitung

25 August 2024

Basetech BT-2226738 Bedienungsanleitung

25 August 2024

Basetech MH-555C Bedienungsanleitung

9 August 2024

Basetech TS108B Bedienungsanleitung

19 Juli 2024

Bedienungsanleitung Thermostat

Neueste Bedienungsanleitung für -Kategorien-

Siemens RDG100T Bedienungsanleitung

16 Oktober 2024

Siemens N2264 Bedienungsanleitung

7 Oktober 2024

Honeywell Round on-off T87G1006 Bedienungsanleitung

5 Oktober 2024

Theben RAM 811 Top - 811 9 901 Bedienungsanleitung

5 Oktober 2024

Siemens DESIGO RXA Bedienungsanleitung

5 Oktober 2024

Drayton RTS10 Bedienungsanleitung

5 Oktober 2024

Honeywell Day Night Round T8700A Bedienungsanleitung

4 Oktober 2024

Busch-Jaeger 1097 U Bedienungsanleitung

3 Oktober 2024

Eberle RTR-E 3545 Bedienungsanleitung

2 Oktober 2024

Eberle RTR 9164 Bedienungsanleitung

2 Oktober 2024
