Seite 1/9

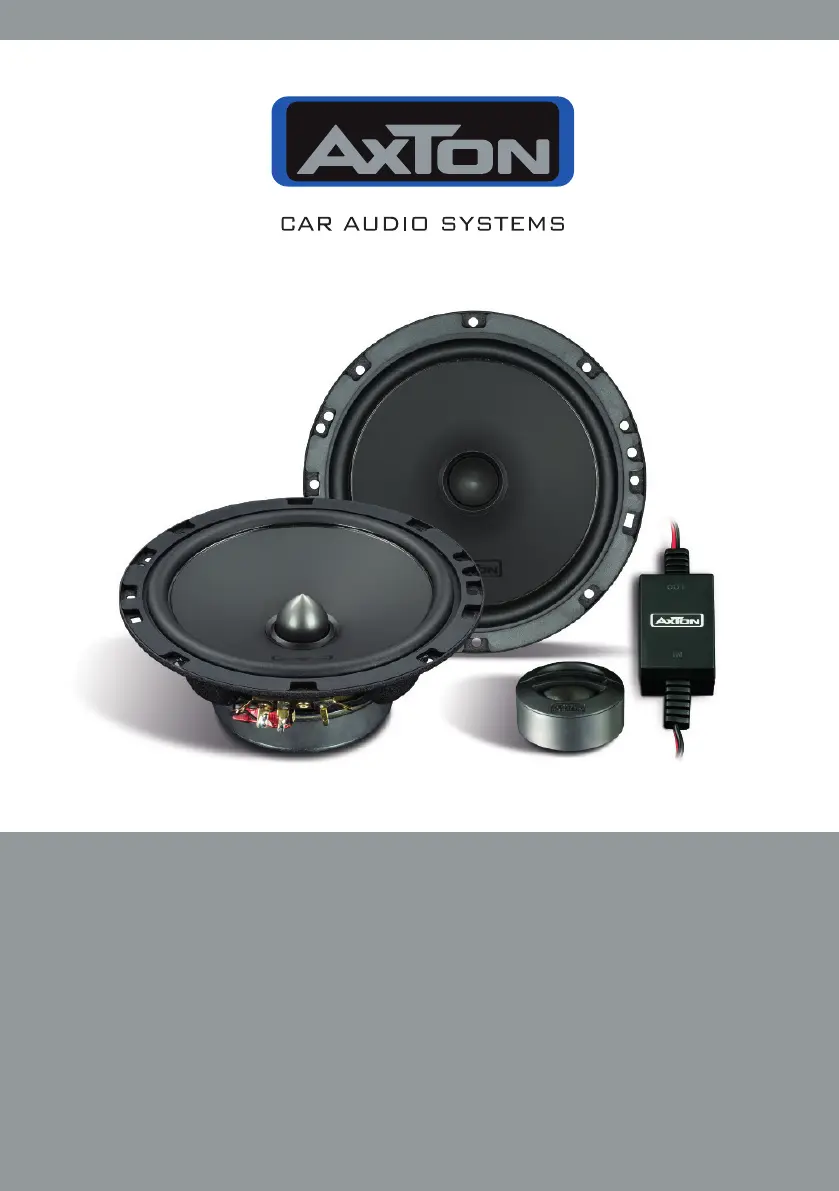

INSTALLATION & OPERATION MANUAL
EINBAU & BEDIENUNGSANLEITUNG
COMPONENT SYSTEMS
ATC100 ATC130 ATC165 ATC200 I I I
– 2 –
Besten Dank und Gratulation zum Kauf dieses AXTON 2-Wege Komponentensystems. Die
bei diesen Lautsprechersystemen verwendeten Einzelteile und Baugruppen entsprechen
höchsten QualitÀtsstandards.
FĂŒr hochwertige Car Audio Komponenten ist eine Montage durch einen professionellen
Installateur sehr empfehlenswert. Falls Sie jedoch beabsichtigen, dieses System selbst
einzubauen, bitten wir Sie, sich eingehend mit den nachfolgend im Detail beschriebenen
Montage- und Einstellmöglichkeiten vertraut zu machen. Lesen Sie sich diese Bedie-
nungs-/ Installationsanleitung sorgfĂ€ltig durch und bewahren Sie diese fĂŒr vielleicht spĂ€ter
auftauchende Fragen auf.
Falls Sie weitere Fragen bezĂŒglich der Einstellmöglichkeiten oder der Installation dieses
Lautsprechersystems haben, lassen Sie sich von Ihrem AXTON Fachhandelspartner
beraten.
AUSPACKEN DES SYSTEMES
Nehmen Sie die Lautsprecher vorsichtig aus dem Karton und kontrollieren Sie, ob sich
alle Teile in einem einwandfreien Zustand benden. Das System besteht aus folgenden
Einzelkomponenten:
2 Tiefmitteltöner
2 Hochtöner
2 Frequenzweichen
2 Lautsprecherabdeckungen fĂŒr die Tiefmitteltöner
1 Schraubenset fĂŒr Tief-/Mitteltönermontage
2 Hochtöner Aufbauadapter ach
2 Hochtöner Aufbauadapter angewinkelt
1 Bedienungsanleitung mit Garantiekarte
Bitte wenden Sie sich an Ihren AXTON FachhÀndler, falls der Lieferumfang unvollstÀndig
ist oder Teile dieses Sets einen Transportschaden aufweisen.
VOR DER INSTALLATION
Der erste Schritt, bevor Sie mit der Installation beginnen können, ist die akustisch besten
EinbauplĂ€tze im Fahrzeug auszuwĂ€hlen. BerĂŒcksichtigen Sie fĂŒr die Tiefmitteltöner, falls
irgend möglich, die vom Hersteller des Fahrzeugs vorgesehenen EinbauplÀtze. Diese
ermöglichen einen einfachen und schnellen Einbau, der meistens aufgrund der Euro-DIN
Körbe der Axton Serie ohne grĂ¶ĂŸere Anpassungen, Umbauarbeiten und Arbeitsaufwand
bewerkstelligt werden kann.
Beachten Sie bitte die Installations-und Anschlusshinweise in den nachfolgenden Kapi-
teln, um die bestmögliche KlangqualitÀt auszuschöpfen.
– 4 –
PLAZIERUNG DER HOCHTÖNER
Die Platzierung der Hochtöner hat einen recht großen Einuss auf das klangliche Gesamt-
resultat. Je nach Ausrichtung und der relativen Höhe des Montageplatzes der Hochtöner,
resultieren unterschiedliche LautstÀrken im Hochtonbereich und es ergeben sich durch
die Richtcharakteristik der Hochtöner auch unterschiedliche FrequenzgÀnge. ZusÀtzlich
hat der Einbauort der Hochtöner auch einen Einuss auf die rĂ€umliche Abbildung der
Systeme. Durch die unterschiedlichen Wegstrecken des Schalls kann es zu Differenzen in
der Summenbildung der einzelnen Schallanteile von Hochtöner und Tiefmitteltöner um die
Trennfrequenz herum kommen. Daher sollte möglichst darauf geachtet werden, dass die
AbstÀnde zwischen Ohr und Tieftöner/Hochtöner ungefÀhr gleich sind. Die LautstÀrke der
Hochtöner kann mittels 2-Wege Schalter auf der Frequenzweiche angepasst werden.
Um den klanglich besten Platz fĂŒr die Hochtöner zu bestimmen, ist es je nach Gegeben-
heiten im Innern des Fahrzeugs sinnvoll, kurze Hörtests durchzufĂŒhren. Zu diesem Zweck
können die Hochtöner z.B. mit doppelseitigem Klebeband an den in Frage kommenden
Orten provisorisch xiert werden.
Bevor Sie mit den Lautsprechern und Weicheneinstellungen von der HochtonlautstÀrke
durchtesten, mĂŒssen sĂ€mtliche Klangregler an ihrem Radio in die jeweilige Neutral- oder
Nullstellung gebracht werden. Dies betrifft insbesondere EQ-Einstellungen, als auch Bass-
Höhen- und Loudness Funktionen.
Trotz der Anpassungsmöglichkeiten auf der Frequenzweiche resultiert durch die
Wahl des Montageortes der Hochtöner eine bestimmte „Klangcharakteristik“.
1. Versenkt in A-SÀule (Höhe ca. Mitte Windschutzscheibe oder in Höhe der Ohren)
Meist gutes Staging und hohe BĂŒhnenabbildung – aber auch mit hohem
Einbauaufwand verbunden.
2. Versenkt oder Aufbau - Armaturenbrett (gegen Windschutzscheibe strahlend)
Recht gutes Staging, aber manchmal diffuser Klang (schlechte Ortung) und wenn die
Hochtöner zu dicht vorne unter der Scheibe spielen oder zu laut eingepegelt sind, auch
aggressiver Hochtonbereich.
3. Versenkt im Spiegeldreieck
Heller Klang mit recht hoher BĂŒhnenabbildung, je nach Ausrichtung / Position und
Fahrzeug aber auch nervig und unruhig.
4. Versenkt in der TĂŒrverkleidung oben
Ausgeglichener Klang aber oft reduzierte RĂ€umlichkeit und stĂ€rkeres „Side Biasing“
(Klang ist seitenlastig).
5. Versenkt in der TĂŒrverkleidung unten
Im Hochtonbereich matter Klang mit diffuser RĂ€umlichkeit, mit Beifahrer dumpf und
linkslastig.
Anmerkung: Beide Hochtöner sollten auf planer Oberî˜žĂ€che zueinander ausgerichtet mon-
tiert werden. Es ist nicht immer von Vorteil, die Hochtöner direkt zum Hörer hin anzuwin-
keln, speziell wenn man durch Gegebenheiten des Fahrzeugs eher nahe am linken Hoch-
töner sitzt. Eine stabile rÀumliche Abbildung mit guter Mittenortung basiert auf gleichen
WegstreckenlĂ€ngen des Schalls, welche ĂŒber den Einbauort der Hochtöner maßgeblich
beeinusst werden kann.
