Seite 1/12
1
Montage- und Gebrauchsanweisung
Badezimmer-Schnellheizer H 260/4
1. Wichtige Hinweise
Bewahren Sie diese Anweisung sorgfältig auf und geben Sie
diese gegebenenfalls an Nachbesitzer weiter.
• Das Gerät ist nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume geeignet.
• Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Fachmann ausgeführt werden.
• Im Fehlerfall Gerät vom Netz trennen (Gerätestecker ziehen
oder Sicherung ausschalten).
• Heizgerät nicht abdecken, Brandgefahr!
Das nebenstehende Symbol ist am Heizgerät an-
gebracht und bedeutet, dass das Heizgerät nicht
abgedeckt werden darf.
• Mindestabstände einhalten.
• Vorsicht! Außenflächen und besonders das Luftaustrittsgit-
ter werden bei Betrieb heiß.
• Heizgerät nicht durch Kinder oder andere Personen betrei-
ben, die nicht in der Lage sind, das Gerät sicher zu benut-
zen. Sicherstellen, dass Kinder nicht am Gerät spielen.
• Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z.B. könnten zwischenzeitlich
zugedeckte oder verstellte Geräte Brände auslösen.
• In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht
betrieben werden.
• Anschlussleitung nicht über das Gerät legen werden.
2. Technische Daten
Heizleistung: 2000 W
Anschlussspannung: 1/N/PE~, 230 V, 50 Hz
Schutzart: IP24
Schutzklasse: I (mit Schutzleiter)
Maße: (B x H x T) 300 x 405 x 120 mm
Gewicht: 3,25 kg
3. Aufstellung, Montage
Das Heizgerät darf nur wie dargestellt, an einer senkrechten
Wand montiert und betrieben werden.
Die Montage unter einer Wandsteckdose ist nicht gestattet.
Der Gerätestecker muss nach der Montage zugänglich sein.
Das Gerät ist so zu installieren, dass die Bedienelemente nicht
von einer sich in der Badewanne oder unter der Dusche befind-
lichen Person berührt werden können.
Ferner ist auch an der Gerätevorderseite ein Abstand von min-
destens 750 mm zu leicht entzündbaren Gegenständen, wie
z.B. Vorhängen, Handtüchern oder wärmeempfindlichen
Kunststoffen einzuhalten.
Das Gerät muss mit 3 Schrauben an der Wand befestigt wer-
den. Im Plastikbeutel liegen Schrauben und Dübel bei.

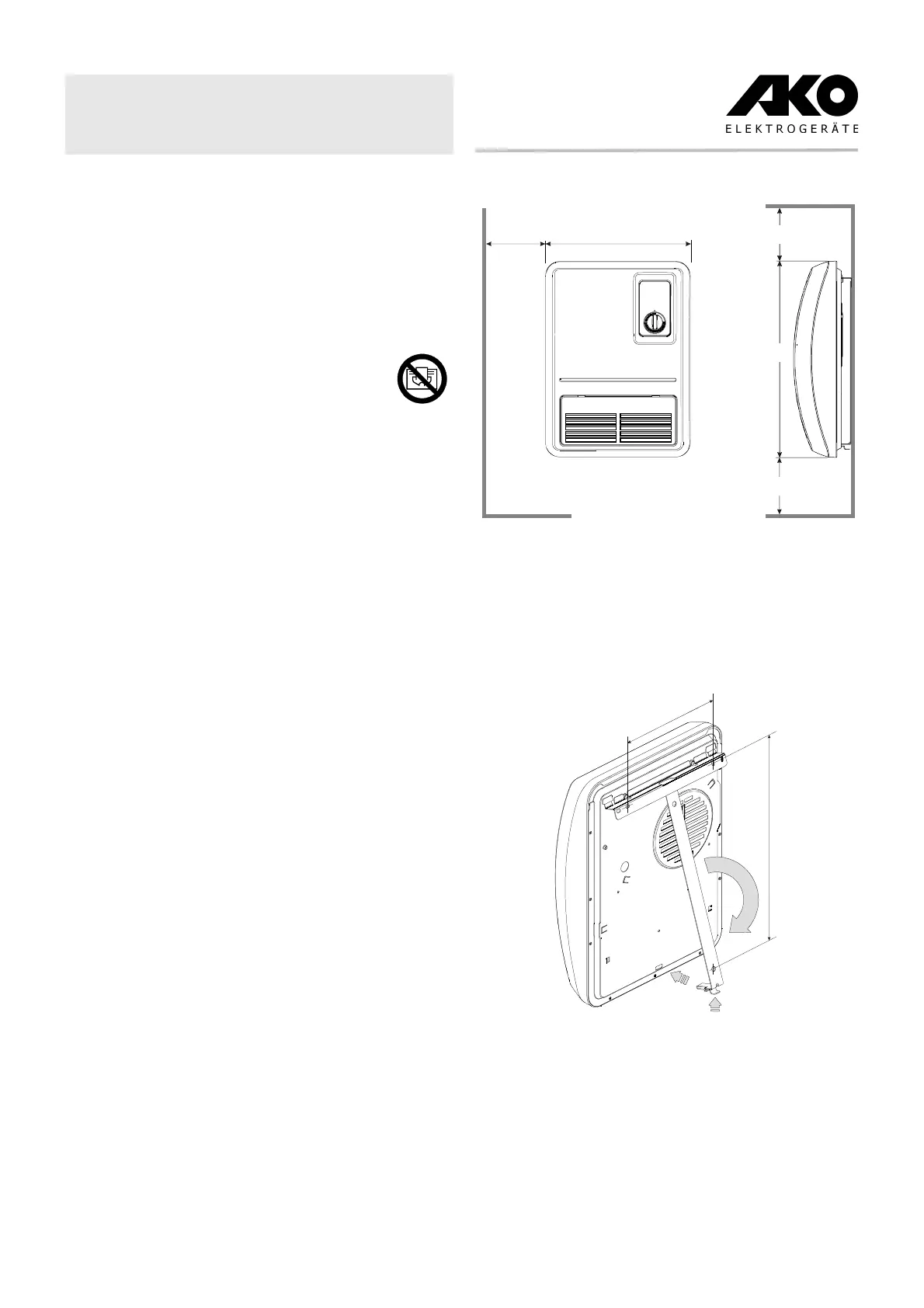

Mindestabstände einhalten! Maße in mm.
Montageablauf
- Wandhalter unten entriegeln (A) und vom Gerät abnehmen.
- Befestigungslöcher für Wandhalter bohren und Dübel
einsetzen.
- Wandhalter ausrichten und fest an die Wand schrauben.
- Gerät in die Wandhalterung einhängen.
- Heizgerät nach unten schwenken und einrasten (B).
4. Elektrischer Anschluss
Die Spannungs- und Frequenzangabe auf dem Typschild
muss mit der vorhandenen Netzversorgung übereinstimmen.
Wenn die Netzleitung dieses Gerätes beschädigt wird, muss
sie durch Hersteller oder seinen Kundendienst oder durch eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen
zu vermeiden.
Heizgerät nicht durch eine externe Schalteinrichtung betätigen.
Dies könnte zu einem nicht beabsichtigten Rücksetzen des
Temperaturbegrenzers führen.
250 300
250
405
280
190
308
B
A
D
2
Glen Dimplex Deutschland GmbH h2604-d_ba 03/09/A
Am Goldenen Feld 18, D-95326 Kulmbach
www.glendimplex.de
kundendienst.hauswaerme@glendimplex.de
5. Heizbetrieb
Alle Modelle
Die Raumtemperatur wird über
den stufenlos einstellbaren
Thermostaten (A) geregelt.
Wird der Drehknopf auf die
kleinste Einstellung ganz nach
links gestellt (siehe Bild) schal-
tet der Thermostat bei etwa 5
°C Umgebungstemperatur das
Heizgerät ein.
Achtung!
Je nach Raumgröße, Wärmebedarf und Thermostateinstellung
können Räume bei unbeaufsichtigter Beheizung überheizt
werden. Dies kann zu Gefahren für Personen führen, die nicht
in der Lage sind, den Raum bei überhöhter Temperatur zu ver-
lassen.
Modelle mit 60 Minuten Zeitschaltuhr
Drehknopf (B) der Zeitschaltuhr im Uhrzeigersinn drehen. Ge-
wünschte Zeitdauer einstellen (maximal 60 Minuten möglich).
Während des Ablaufes der ein-
gestellten Zeit, arbeitet das Ge-
rät mit der vollen Leistung von
2000 W. Nach Ablauf der einge-
stellten Zeit schaltet das Gerät
auf eine geringere Heizstufe von
1000 W. Beide Stufen werden
über den Thermostat geregelt.
Die eingestellte Zeit kann jeder-
zeit am Drehknopf (B) verändert oder rückgängig gemacht
werden.
Modelle mit 24 Stunden Zeitschaltuhr
Mit der Schaltuhr können die Betriebszeiten des Heizgerätes
in einem Tagesprogramm (24 Stunden) eingestellt werden.
Für Automatikbetrieb Schiebeschalter (C) nach rechts auf Po-
sition „Uhr“ stellen.
Uhrzeit einstellen: Schaltuhr (D) im Uhrzeigersinn drehen, bis
die aktuelle Uhrzeit an der Markierung steht.
Heizgerät Ein: Segmente (E) nach außen schieben.
Heizgerät Aus: Segmente (E) nach innen schieben.
Jedes Segment entspricht einer Ein- oder Ausschaltdauer von
20 Minuten. Um z.B. eine Einschaltdauer von einer Stunde ein-
zustellen, werden 3 Segmente nach außen geschoben.
Die Schaltuhr kann für mehrere
"Ein/Aus- Phasen unterschiedli-
cher Länge programmiert wer-
den. Der Thermostat sorgt für
eine gleichmäßige Raumtempe-
ratur während der Einschaltzeit.
Außerhalb der Einschaltzeit er-
folgt kein Heizbetrieb und somit
auch kein Frostschutz.
Manuell Aus Uhr
Der Betrieb über die Schaltuhr kann jederzeit durch Umstellen
auf „Manuell“ oder "0" (Aus) außer Kraft gesetzt werden.
Die Schaltuhr läuft nur, wenn das Gerät an die Stromversor-
gung angeschlossen ist.
6. Ãœberhitzungsschutz
Bei unzulässiger Erwärmung wird das Heizgerät automatisch
abgeschaltet. In diesem Fall Netzstecker ziehen und Gerät für
einige Minuten ausgesteckt lassen, damit der Temperaturbe-
grenzer wieder zurückschalten kann.
Anschließend mögliche Ursache beseitigen, z.B. Luftgitter ver-
stellt oder abgedeckt. Wenn das Gerät ausreichend abgekühlt
ist, kann es wieder in Betrieb genommen werden.
7. Störungen
Wenn das Heizgerät keine Wärme abgibt, überprüfen Sie bitte
die folgenden Punkte:
• Thermostat auf gewünschte Temperatur gestellt?.
• Überhitzungsschutz ausgelöst? Siehe Kapitel 6!
• Sicherung im Sicherungskasten eingeschaltet?
• Modelle mit 24 Stunden Zeitschaltuhr:
Schiebeschalter und Segmente korrekt eingestellt?
Kann die Störung nicht behoben werden, wenden Sie sich bitte
an Ihren Elektro-Fachhändler.
Gegebenenfalls können Sie sich auch an die Servicehotline
der Glen Dimplex Deutschland GmbH wenden.
Fon: +49 (0) 9221 709-564
Fax: +49 (0) 9221 709-589
Für die Auftragsbearbeitung werden der Gerätetyp, die E-
Nummer und FD-Zahl des Gerätes benötigt. Diese Angaben
finden Sie auf dem Typschild.
Reparaturen und Eingriffe in das Gerät dürfen nur von einem
Elektrofachmann oder dem Kundendienst ausgeführt werden.
8. Reinigung
Zur Reinigung muss das Gerät vom Netz getrennt und abge-
kühlt sein. Die Außenseite kann durch Abwischen mit einem
weichen, feuchten Lappen gereinigt werden. Zur Reinigung
keine Scheuerpulver oder Möbelpolituren verwenden, da diese
die Oberfläche beschädigen können. Staubansammlungen im
Gerät können von außen mit einem Staubsauger abgesaugt
werden.
9. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß
unseren Garantiebedingungen.
10. Entsorgungshinweis
Das Gerät nicht im allgemeinen Hausmüll entsorgen
sondern einer örtlichen Entsorgungsstelle zuführen.
A
B
D
E
C
D
3
Installation and Operating Instructions
Bathroom fan heater H 260/4
1. Important Information
Keep these instructions in a safe place and pass them on to
possible future owners.
• The device is only suitable for room heating within enclosed
rooms.
• Repairs and corrective measures may only be carried out by
a qualified technician.
• Disconnect the power supply in the event of a fault (pull out
the device plug or switch off the fuse).
• Do not cover the heater with any objects; fire ha-
zard!
The device carries the symbol shown on the right,
which indicates that the heater must under no cir-
cumstances be covered with any objects.
• Observe the minimum clearances.
• Caution! The outer surfaces of the device, and in particular
the air outlet grid, become hot during operation.
• Children or persons who are not capable of operating the
device safely must not operate the heater. Ensure that child-
ren do not play with the device.
• Caution! Potential dangers can arise when the device swit-
ches on automatically, e.g. devices which have been cover-
ed or blocked by objects since they were last used can
cause fire.
• Do not operate the heater in rooms where highly inflamma-
ble substances are used (e.g. solvents, etc.).
• Connecting lead must not be laid over the device.
2. Technical data
Heat output: 2000 W
Supply voltage: 1/N/PE~, 230 V, 50 Hz
Degree of protection: IP24
Safety class: I (with protective conductor)
Dimensions: (W x H x D) 300 x 405 x 120 mm
Weight: 3,25 kg
3. Installation
The heater must only be installed and operated on a vertical
wall as shown.
Installation below a wall socket is not permissible.
The device plug must be accessible after installation.
Install the device in such a manner that the controls cannot be
touched by a person in the bathtub or under the shower.
In addition, a minimum clearance of 750 mm between in-
flammable objects e.g. curtains, towels or heat-sensitive pla-
stics, and the front of the unit must be maintained.
The device is mounted to the wall with 3 screws. The enclosed
plastic bag contains screws and dowels.
Observe the minimum clearances! Dimensions in mm.
Mounting Instruction
- Unlock the wall bracket (A) and remove from the device.
- Drill mounting holes for the wall bracket and insert the
dowels.
- Align the wall bracket and firmly screw it onto the wall.
- Hang the device on the wall mount.
- Pivot down the heater and push into place (B).
4. Electrical Connection
The voltage marked on the type plate must correspond to the
supply voltage (A.C supply only).
When the power line of this device is damaged, it must be re-
placed by the manufacturer or after-sales service, or by a simi-
larly qualified person, in order to avoid risks.
Due to inadvertant resetting of the thermal cut-out, this ap-
pliance must not be supplied through an external switching de-
vice.
250 300
250
405
280
190
B
A
EN

Produktspezifikationen

Marke: AKO
Kategorie: Herd
Modell: H 260-4

Brauchst du Hilfe?

Wenn Sie Hilfe mit AKO H 260-4 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Herd AKO

AKO

AKO BS 1201 Bedienungsanleitung

7 Juli 2024
AKO

AKO BK1500-1 Bedienungsanleitung

7 Juli 2024
AKO

AKO BS510-2 Bedienungsanleitung

5 Juli 2024
AKO

AKO WW 151 E Bedienungsanleitung

5 Juli 2024
AKO

AKO HC 210 TSD Bedienungsanleitung

5 Juli 2024
AKO

AKO K 821 Bedienungsanleitung

4 Juli 2024
AKO

AKO BS 1801 Bedienungsanleitung

4 Juli 2024
AKO

AKO BK 1201 Bedienungsanleitung

3 Juli 2024
AKO

AKO BK1200-2 Bedienungsanleitung

3 Juli 2024
AKO

AKO BS1200-1 Bedienungsanleitung

3 Juli 2024

Bedienungsanleitung Herd

Neueste Bedienungsanleitung für -Kategorien-

Harvia

Harvia 22 8 WK220SES Bedienungsanleitung

16 Oktober 2024
Zibro Kamin

Zibro Kamin RCA 3000 F Bedienungsanleitung

13 Oktober 2024
Pelgrim

Pelgrim IDK784 Bedienungsanleitung

8 Oktober 2024
Basetech

Basetech BT-2268546 Bedienungsanleitung

6 Oktober 2024
Livin Flame

Livin Flame EVO Remote - Wi-Fi Module Bedienungsanleitung

5 Oktober 2024
Spartherm

Spartherm Passo S Bedienungsanleitung

5 Oktober 2024
Nestor Martin

Nestor Martin TFH33 Bedienungsanleitung

5 Oktober 2024
Livin Flame

Livin Flame Build in burners Bedienungsanleitung

5 Oktober 2024
Livin Flame

Livin Flame Karlstad Bedienungsanleitung

5 Oktober 2024
AEG

AEG BSS577121M Bedienungsanleitung

4 Oktober 2024
