Seite 1/12
1
Montage- und Gebrauchsanweisung
Frostwächter FW 550 S
1. Wichtige Hinweise
Bewahren Sie die Anweisung sorgfältig auf und geben Sie die-
se gegebenenfalls an Nachbesitzer weiter.
• Das Gerät darf nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume verwendet werden.
• Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Fachmann ausgeführt werden.
• Im Fehlerfall Gerät vom Netz trennen (Gerätestecker ziehen
oder Sicherung ausschalten).
• Gerät nicht in unmittelbarer Nähe von Badewanne, Dusche,
Wasch- oder Schwimmbecken benutzen.
• Heizgerät nicht abdecken, Brandgefahr!
Das nebenstehende Symbol ist am Heizgerät an-
gebracht und bedeutet, dass das Heizgerät nicht
abgedeckt werden darf.
• Mindestabstände einhalten.
• Vorsicht! Außenflächen und besonders das Luftaustrittsgit-
ter werden bei Betrieb heiß.
• Heizgerät nicht durch Kinder oder andere Personen betrei-
ben, die nicht in der Lage sind, das Gerät sicher zu benut-
zen. Sicherstellen, dass Kinder nicht am Gerät spielen.
• Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z.B. könnten zwischenzeitlich
zugedeckte oder verstellte Geräte Brände auslösen.
• In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht
betrieben werden.
• Die Anschlussleitung nicht über das heiße Gerät legen.
• Der für den Frostschutz notwendige Wärmebedarf muss
durch die Heizleistung des Gerätes gedeckt sein und ist
durch den Fachmann zu ermitteln.
2. Wandmontage
Der Gerätestecker muss nach der Montage zugänglich sein.
Das Heizgerät muss horizontal ausgerichtet an einer senkrech-
ten Wand, wie im Bild dargestellt, installiert werden.
Bitte achten Sie darauf, dass die Luft unten und oben am Gerät
ungehindert ein- und austreten kann
.
Ferner ist auch an der Gerätevorderseite ein Abstand von min-
destens 500 mm zu leicht entzündbaren Gegenständen, wie
z.B. Vorhängen, Handtüchern oder wärmeempfindlichen
Kunststoffen einzuhalten.
Die Montage unter einer Wandsteckdose ist nicht gestattet.
Mindestabstände beachten.
Das Gerät ist so zu installieren, dass die Bedienelemente nicht
von einer sich in der Badewanne oder unter der Dusche befind-
lichen Person berührt werden können.
Nach VDE 0100 Teil 701 darf die Montage nicht im Schutzbe-
reich erfolgen.

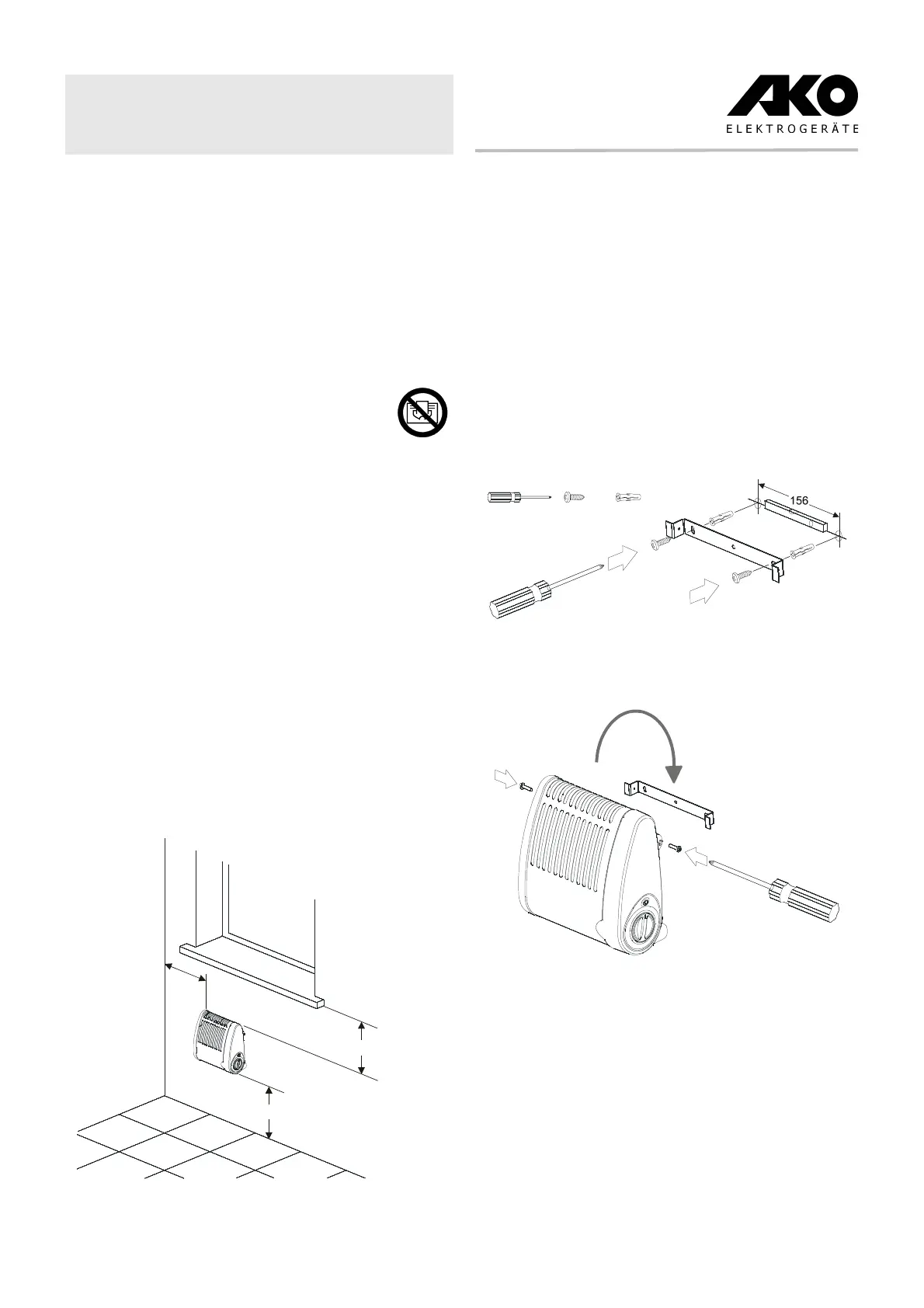

Montageablauf
Mitgelieferten Original-Wandhalter verwenden!
- Befestigungslöcher bohren und dübeln.
- Wandhalter festschrauben.
- Heizgerät einhängen.
- Heizgerät an beiden Seiten am Wandhalter festschrauben.
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit der vor-
handenen Netzspannung übereinstimmen.
Wenn die Netzleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder durch
eine ähnlich qualifizierte Person ersetzt werden, um Gefähr-
dungen zu vermeiden.
Der Gerätestecker muss jederzeit zugänglich sein.
Um Gefahren durch versehentliches Rücksetzen des thermi-
schen Auslösers zu vermeiden, darf dieses Gerät nicht über
externe Schaltgeräte (z. B. einen Timer) versorgt werden oder
an einen Stromkreis angeschlossen sein, der vom Energiever-
sorger regelmäßig ein- und ausgeschaltet wird.
200
300
100
D
2
Glen Dimplex Deutschland GmbH
fw550-d_ba 12/09/B
Am Goldenen Feld 18, D-95326 Kulmbach
www.dimplex.de
kundendienst.hauswaerme@dimplex.de
4. Betrieb
Die Raumtemperatur wird über den stufenlos einstellbaren
Thermostaten (A) geregelt.
Wird der Drehknopf auf die kleinste Einstellung ganz nach links
gestellt, schaltet der Thermostat bei etwa 10° C Um gebungs-
temperatur das Heizgerät ein.
Wenn der Thermostat einschaltet, leuchtet die rote Lampe (B).
Achtung!
Je nach Raumgröße, Wärmebedarf und Thermostateinstellung
können Räume bei unbeaufsichtigter Beheizung überheizt
werden. Dies kann zu Gefahren für Personen führen, die nicht
in der Lage sind, den Raum bei überhöhter Temperatur zu ver-
lassen.
5. Überhitzungsschutz
Bei unzulässiger Erwärmung wird das Heizgerät automatisch
abgeschaltet. In diesem Fall Netzstecker ziehen und Gerät für
einige Minuten ausgesteckt lassen, damit der Temperaturbe-
grenzer wieder zurückschalten kann.
Anschließend mögliche Ursache beseitigen, z.B. Luftgitter ver-
stellt oder abgedeckt. Wenn das Gerät ausreichend abgekühlt
ist, kann es wieder in Betrieb genommen werden.
6. Störungen
Wenn das Heizgerät keine Wärme abgibt, überprüfen Sie bitte
die folgenden Punkte:
• Thermostat auf gewünschte Temperatur gestellt?.
• Überhitzungsschutz ausgelöst? Siehe Kapitel 5.
• Sicherung im Sicherungskasten eingeschaltet?
Kann die Störung nicht behoben werden, wenden Sie sich bitte
an Ihren Fachhändler.
Gegebenenfalls können Sie sich auch an die Servicehotline
der Glen Dimplex Deutschland GmbH wenden.
Fon: +49 (0) 9221 709-564
Fax: +49 (0) 9221 709-589
Für die Auftragsbearbeitung werden der Gerätetyp, die E-
Nummer und FD-Zahl des Gerätes benötigt. Diese Angaben
finden Sie auf dem Typschild.
Reparaturen und Eingriffe in das Gerät dürfen nur von einem
Elektrofachmann oder dem Kundendienst ausgeführt werden.
7. Reinigung
Zur Reinigung muss das Gerät vom Netz getrennt und abge-
kühlt sein. Die Außenseite kann durch Abwischen mit einem
weichen, feuchten Lappen gereinigt werden. Zur Reinigung
keine Scheuerpulver oder Möbelpolituren verwenden, da diese
die Oberfläche beschädigen können. Staubansammlungen im
Gerät können von außen mit einem Staubsauger abgesaugt
werden.
8. Technische Daten
Heizleistung: 600 W
Anschlussspannung: 1/N/PE~, 230 - 240 V
Schutzart: IP20
Schutzklasse: I (mit Schutzleiter)
Maße (B x H x T): 260 x 242 x 121 mm
Gewicht: 1,1 kg
9. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß
unseren Garantiebedingungen.
10. Entsorgungshinweis
Das Gerät nicht im allgemeinen Hausmüll entsorgen,
sondern einer örtlichen Entsorgungsstelle zuführen.
B
A
D
EN
3
Installation and Operating Instructions
Frostguard FW 550 S
1. Important Information
Keep these instructions in a safe place and pass them on to
possible future owners.
• Use device for room heating within enclosed rooms only.
• Repairs and corrective measures must only be carried out
by a qualified technician.
• Disconnect the power supply in the event of a fault (pull out
the device plug or switch off the fuse).
• Do not use this device next to the bathtub, shower,
washbasin or swimming pool.
• Do not cover the heating device with any objects;
fire hazard!
The device carries the symbol shown on the right,
which indicates that the heating device must
under no circumstances be covered with any objects.
• Observe the minimum clearances.
• Caution! The outer surfaces of the device, and in particular
the air outlet grid, become hot during operation.
• Children or persons who are not capable of operating the
device safely must not operate the heating device. Ensure
that children do not play with the unit.
• Caution! Potential dangers can arise when the device
switches on automatically, e.g. devices which have been
covered or blocked by objects since they were last used can
cause fire.
• Do not operate the heating device in rooms where highly
inflammable substances are used (e.g. solvents, etc.).
• Do not lay the connecting cable across the device when hot.
• The heat consumption required to protect against frost must
be met by the heat output of the device and should be
determined by a technician.
2. Wall Mounting
The device plug must be accessible after installation. The
heating device must be aligned horizontally and installed on a
vertical wall (see illustration).
Make sure that the inflow and outflow of air at the top and
bottom of the device are unimpeded
.
In addition, a minimum clearance of 500 mm between
inflammable objects e.g. curtains, towels or heat-sensitive
plastics and the front of the unit must be maintained.
Installation below a wall socket is not permissible.
Minimum clearances must be observed.
Install the device in such a manner that the controls cannot be
touched by a person in the bathtub or under the shower.
It is not permissible to install the device in protection zones as
defined in VDE 0100 part 701.
Mounting Instructions
Use the original wall bracket supplied!
- Drill the mounting holes and insert dowels.
- Screw the wall bracket into place.
- Hang the heating device in place.
- Screw the heating device into place on both sides of the wall
bracket.
3. Electrical Connection
The voltage specified on the type plate must match the present
mains voltage.
If the power line of this device is damaged, it must be replaced
by the manufacturer or after-sales service, or else by a similarly
qualified person, in order to prevent risks.
The device plug must always be accessible.
To prevent danger by accidental resetting of the thermal
tripping unit, this device must not be supplied via external
switching devices (e.g. timers) or connected to a circuit that is
regularly switched on and off by the utility company.
200
300
100
