2USB 5503FBCX Bedienungsanleitung

2USB Schalten 5503FBCX

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für 2USB 5503FBCX (2 Seiten) in der Kategorie Schalten. Dieser Bedienungsanleitung war für 12 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF

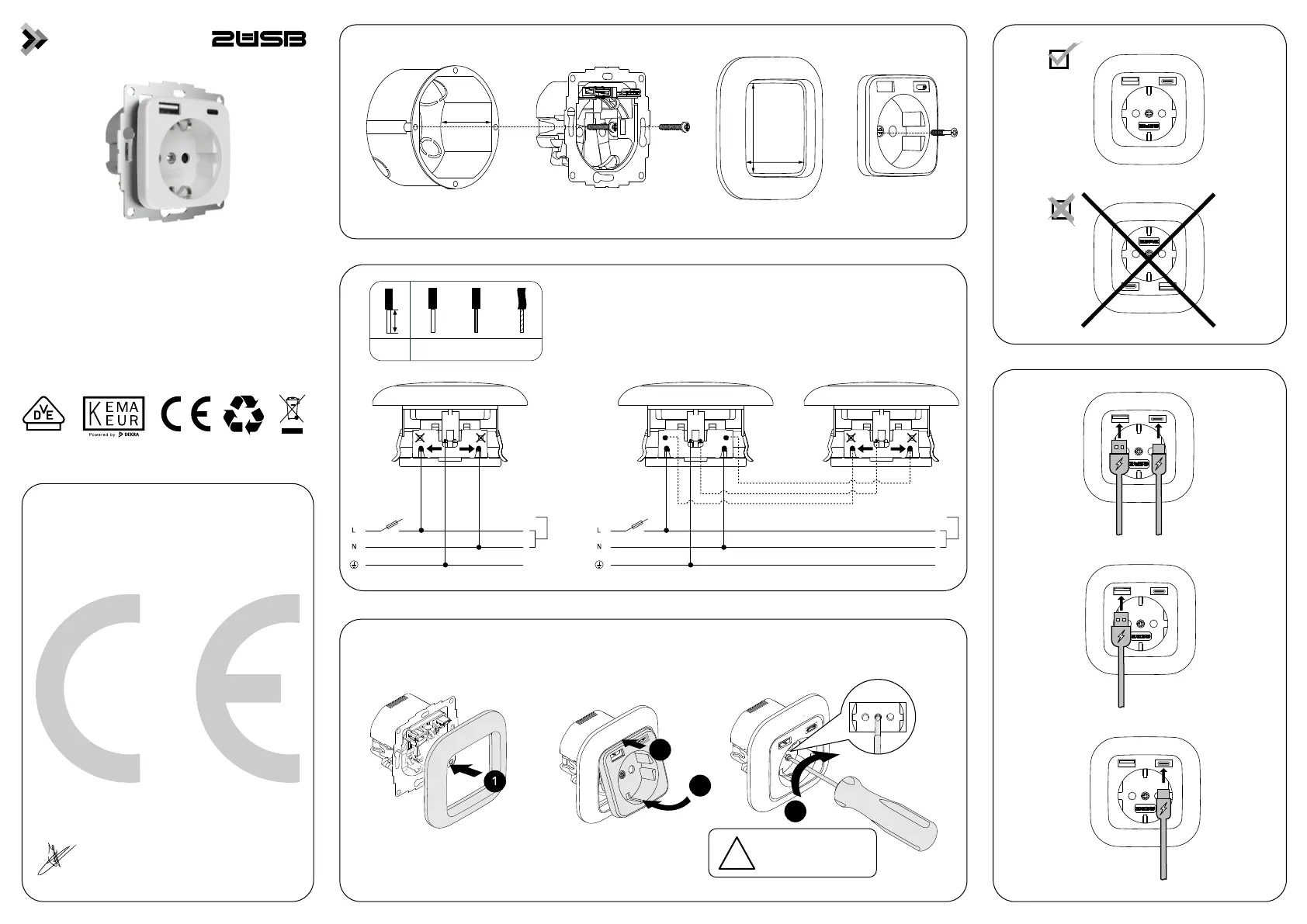

Seite 1/2
220-250V~220-250V~
11mm 1,5 ... 2 x 2,5mm
2
3,0 A
≤
2,4 A
≤
1,5 A
≤
1,5 A
≤
54 x 54
mm
Min.
40 mm
4
max 0.4 Nm
min 0.3 Nm
!
3
2
EU Declaration of Conformity
We, the manufacturer / importer,
Smarter Living BV
Wilgenbos 20
3311 JX Dordrecht
The Netherlands
declare that the product:
Description: 2USB inCharge PRO SI 15W
Modelnumber: 5503FBCX
Is in compliance with the essential requirements and other
relevant provisions of the following directives:
RoHS Directive (2011/65/EU)
EMC Directive (2014/30/EU)
Low Voltage Directive (2014/35/EU)
ErP Directive (2009/125/EC)
This product is in compliance with the following standards:
IEC-EN 62368-1
IEC-EN 61558-1
IEC-EN 61558-2-16
IEC 60884-1 (incl. DE, NL, FI, NO, SE deviations)
EN 55032 (class-B)
EN 55024
EN 60669-2-1 (clause 26)
Intended use: Indoor
Dordrecht, 17-01-2020
J.P. Otto
CEO
5503FBCX
2USB inCharge PRO SI 15W
livingSmarter
Smarter Living BV
Wilgenbos 20
3311 JX Dordrecht, Netherlands
www.smarterliving.nl
www.2usb.eu
Gebrauchsanweisung | Manual | Handleiding
5503FBCX DE|EN|NL 20K12
RoHS/WEEE Conformiteitsverklaring (Recyclingsinstructies)
De Europese Richtlijn 2012/19/EU vereist dat apparatuur met het vuilnisbak-
symbool op het product en/of de verpakking niet weggegooid mag worden
met het gewone huisvuil. Het symbool geeft aan dat het product afzonderlijk
van de huishoudelijke afvalstromen moet worden afgevoerd. Het is uw eigen
verantwoordelijkheid om te zorgen voor vernietiging van dit product en
andere elektrische en elektronische apparatuur via de door de overheid of
plaatselijke autoriteiten aangewezen speciale inzamelingspunten. De juiste
vernietiging en recycling van deze apparatuur voorkomt mogelijk negatieve
gevolgen voor het milieu en de volksgezondheid. Voor meer gedetailleerde
informatie over het vernietigen van uw oude apparatuur neemt u contact op
met de plaatselijke autoriteiten, het plaatselijke afvalverwerkingsbedrijf, of de
winkel waar u het product heeft gekocht.
Technische specicaties USB-oplader
Ingangsspanning 220 - 250V~ 50Hz
Ingangsstroom Max. 0,5A
Uitgangsspanning 4,75 - 5,25V
Uitgangsstroom 0,01 - 3,0A
USB-A Vermogen 12,0 Watt
USB-C Vermogen 15,0 Watt
Energie-efciëntie >82%
Efciëntie bij lage belasting (10%) >72%
Standby-Verbruik <80 mW
Documentatie
© Smarter Living BV, Nederland. Alle rechten voorbehouden. Wij aanvaarden
geen aansprakelijkheid voor technische en/of drukfouten en de gevolgen
hiervan. Alle handelsmerken en eigendomsrechten worden erkend.
Wijzigingen op basis van technische verbeteringen kunnen worden
aangebracht zonder voorafgaande kennisgeving.
te maken!
Verplichte instructies conform de product veiligheidsnorm
Let op! Installatie mag uitsluitend worden uitgevoerd door personen met
relevante elektrotechnische kennis en ervaring!*)
Door een ondeskundige installatie brengt u uw eigen leven en dat van
andere gebruikers van de elektrische installatie in gevaar.
Bij een onjuiste installatie loopt u het risico op ernstige schade, bijvoorbeeld
door brand. U bent persoonlijk aansprakelijk voor materiële en letselschade.
Neem contact op met een elektricien!
*) Benodigde expertise voor installatie
Voor installatie is in het bijzonder onderstaande vakkennis vereist:
•de "5 veiligheidsregels" die moeten worden toegepast: Spanning
afsluiten; tegen opnieuw inschakelen beveiligen; spanningsvrijheid
controleren; aarden en kortsluiten; omliggende, onder spanning staande
onderdelen afdekken of afschermen;
•Keuze van geschikt gereedschap, meetapparatuur en zo nodig van
persoonlijke beschermingsmiddelen;
•Evaluatie van de meetresultaten;
•Keuze van het elektrotechnische installatiemateriaal ter waarborging van
de uitschakelvereisten;
•IP-Beschermingsklassen;
•Inbouwen van elektrotechnisch installatiemateriaal;
•Soort leveringsnetwerk (TN-Systeem, IT-Systeem, TT-Systeem) en de
daaruit voortvloeiende voorwaarden voor het aansluiten (klassieke
aarding, afgeschermde aarding, noodzakelijke aanvullende maatregelen
etc.).
Onderhoud en reiniging
Dit stopcontact is onderhoudsvrij. Laat een eventuele reparatie uitsluitend
door een gekwaliceerde elektricien uitvoeren. Reinig het apparaat met een
zachte, schone, droge, pluisvrije doek. Gebruik geen schoonmaakmiddelen
die oplosmiddelen bevatten. De plastic behuizing kan daardoor worden
aangetast. Gebruik geen natte doeken of sponsen om het apparaat schoon
•Verwijder de netspanning (schakel de zekering in de meterkast uit) om een
elektrische schok van het apparaat te vermijden. Als u de installatie-
instructies niet in acht neemt, kan dit brand of andere gevaren
veroorzaken.
•Dit product mag uitsluitend geïnstalleerd worden in, in de handel
verkrijgbare, inbouwdozen conform DIN 490730-1, met een
minimumdiepte van 40mm.
•Let bij het aansluiten op de aansluitklemmen op de toegestane bekabeling
en de juiste kabel-doorsnede.
•Let goed op het schakelschema!
NEDERLANDS
Functie
Deze enkelvoudige wandcontactdoos met ingebouwde USB-oplader laadt de
batterijen van mobiele apparaten, zoals mobiele telefoons, MP3-spelers, tablets,
enz. op. Tot twee apparaten kunnen gelijktijdig met beide USB-poorten worden
opgeladen. De totale uitgangsstroom van de oplader is 3.000mA bij 5V DC (+/-
5%).
Dit enkelvoudige wandcontactdoos is uitgerust met enrandaarde verhoogde
aanraak beveiliging conform de Duitse VDE0620 norm. De maximale
toegestane spanning is . Maximale USB-kabel lengte 2 meter.250V ~ 50Hz. 16A
Installeer en gebruik dit IP20 beschermde product alleen op beschermde
plaatsen met een omgevingstemperatuur tussen + 5ºC en +35ºC. Vermijd de
invloed van vocht, stof, zon of andere warmtestraling. Bij langdurig gebruik kan
de behuizing van dit product warm worden. Dit is normaal.
WAARSCHUWINGEN!
•Gebruik het apparaat alleen binnenshuis. Vermijd de invloed van vocht, stof,
zon of andere warmtestraling.
•De wandcontactdoos is onderdeel van de elektrische installatie in het
gebouw. De relevante normen en richtlijnen van het land moeten in acht
worden genomen tijdens planning en montage. De werking van het apparaat
is alleen toegestaan op het 230V / 50Hz wisselstroomnetwerk.Werken aan het
230V-net mogen uitsluitend door een in uw land gekwaliceerde elektricien
worden uitgevoerd. De toepasselijke voorzorgsmaatregelen ter voorkoming
van ongevallen moeten in acht worden genomen.
Maintenance and cleaning
The socket-outlet is maintenance-free. Any repairs should only be carried
out by a qualied electrician. Clean the unit with a soft, clean, dry, lint-free
cloth only. Please do not use solvent-based cleaning agents. The plastic
housing could be affected by this. Do not use wet cloths or sponges to
clean the socket-outlet.
RoHS/WEEE Compliance Statement (Recycling Instructions)
European Directive 2012/19/EU requires that equipment bearing the trashcan
symbol on the product and/or its packaging must not be disposed of with
unsorted municipal waste. The symbol indicates that this product should be
disposed of separately from regular household waste streams. It is your
responsibility to dispose of this and other electric and electronic equipment via
designated collection facilities appointed by the government or local authorities.
Correct disposal and recycling will help prevent potential negative
consequences to the environment and human health. For more detailed
information about the disposal of your old equipment, please contact your local
authorities, waste disposal service, or the shop where you purchased the
product.
Technical Specications USB Charger
Input voltage 220 - 250V~ 50Hz
Input current Max. 0,5A
Output voltage 4,75 - 5,25V
Output current 0,01 - 3,0A
USB-A Output power 12,0 Watt
USB-C Output power 15,0 Watt
Average active efciency >82%
Efciency at low load (10%) >72%
No-load power consumption <80 mW
Documentation
© Smarter Living BV, Netherlands. All rights reserved. We accept no liability for
technical or printing errors and their consequences. All trademarks and property
rights are acknowledged. Changes in the sense of technical progress may be
made without prior notice.
*) Specialist skills required for installation
In particular, the following special knowledge is required for the installation:
•The applicable “5 Safety Rules”: disconnect; protect against switching on;
verifying mains power disconnect; earthing and short-circuiting; covering
adjacent current-carrying components or making them inaccessible;
•Selection of suitable tools, measuring equipment and – if necessary – personal
protection equipment;
•Evaluation of measurement results;
•Selection of the electrical installation material to ensure compliance with the
shut-down conditions;
•IP-Protection classes;
•Installation of electrical installation material;
•Identication of the supply grid type (TN system, IT system,TT system) and the
resulting connection conditions (conventional protective multiple earthing,
safety earthing, additional measures required etc.).
HAZARD WARNING!
•Operate the device only in indoor areas. Avoid the inuence of moisture,
dust, sun or other heat radiation.
•The socket outlet is part of the building installation. The relevant standards
and directives of the country must be observed during planning and
construction. The operation of the device is permissible only on the 230V / 50
Hz alternating current network. Work on the 230V mains may only be carried
out by a certied electrician qualied in your country. The applicable
accident prevention regulations must be observed.
•To avoid an electric shock on the device, please disconnect the mains voltage
to the device (switch off the circuit breaker). Failure to comply with the
installation instructions may cause re or other hazards.
•The installation may only be carried out in commercially available ush-
mounted wall-boxes (installation boxes), with a minimum depth of 40mm, in
accordance with DIN 49073-1.
•When connecting the device terminals, observe the typeof cabling which are
permissible for this purpose.
•Pay close attention to the wiring diagram!
Mandatory information in accordance with the equipment safety standard
Note! Only to be installed by persons with relevant electrical qualications and
experience!*)
Improper installation will result in risk to your own life and risk to the life of
persons using the electrical installation.
With an improper installation, you risk serious material damages, for example
re.You are personally liable for personal injury and material damages.
Please contact a qualied electrical engineer!
RoHS/WEEE Konformitätserklärung (Entsorgungshinweis)
Die Europäische Richtlinie 2012/19/EU verlangt, dass eine technische
Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit einem
Mülleimer Symbol versehen ist, nicht zusammen mit unsortiertem
Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das
Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in
Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische
Geräte über die dafür zuständigen und von der Regierung oder örtlichen
Behörden dazu bestimmten Sammelstellen zu entsorgen.
OrdnungsgemäßesEntsorgen und Recyceln trägt dazu bei, potentielle negative
Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie
weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie
sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder
an den Händler, bei dem Sie das Produkt erworben haben.
DE WEEE-Reg.Nr. 65851099.
Technische Spezikationen USB Ladegerät
Eingangsspannung 220 - 250V~ 50Hz
Eingangsstrom Max. 0,5A
Ausgangsspannung 4,75 - 5,25V
Ausgangsstrom 0,01 - 3,0A
USB-A Ausgangsleistung 12,0 Watt
USB-CAusgangsleistung 15,0 Watt
Durchschnittliche aktive Efzienz >82%
Wirkungsgrad bei niedriger Last (10%) >72%
Verlustleistung (Standby-Verbrauch) <80 mW
Dokumentation
© Smarter Living BV, Niederlande. Alle Rechte vorbehalten. Für Fehler
technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen
im Sinne des technischen Fortschritts können ohne Vorankündigung
vorgenommen werden.
ENGLISH
Function
This single socket outlet with built-in USB charger charges the batteries from
mobile devices such as mobile phones, MP3 players, tablets etc. Up to two
devices can be simultaneously charged using both USB ports. The total output
current of the charger is 3,000mA at 5V DC (+/- 5%).
This single socket outlet is equipped with a andside grounding contact
increased contact protection according to VDE0620. The maximum permissible
voltage is . Maximum USB cable length 2 meters.250V ~ 50Hz. 16A
Only install and use this IP20 protected product in protected locations with an
ambient temperature between + 5ºC and + 35ºC. Avoid the inuence of
moisture, dust, sun or other heat radiation. For prolonged use, the housing of
this product may become warm. This is normal.
5503FBCX DE|EN|NL 20K12
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
•die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen
Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und
Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken
oder abschranken.
•Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der
persönlichen Schutzausrüstung;
•Auswertung der Messergebnisse;
•Auswahl des Elektro-Installationsmaterials zur Sicherstellung der
Abschaltbedingungen;
•IP-Schutzarten;
•Einbau des Elektroinstallationsmaterials;
•Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die
daraus folgenden Anschlussbedingungen (klassische Nullung,
Schutzerdung, erforderliche Zusatzmaßnahmen etc.).
Wartung und Reinigung
Die Steckdose ist wartungsfrei. Überlassen Sie eine Reparatur einer
Elektrofachkraft. Reinigen Sie das Gerät nur mit einem weichen, sauberen,
trockenen und fusselfreien Tuch. Bitte verwenden Sie keine
lösungsmittelhaltigen Reinigungsmittel. Das Kunststoffgehäuse kann dadurch
angegriffen werden. Verwenden Sie für die Reinigung des Gerätes keine
nassen Tücher oder Schwämme!
DEUTSCH
Funktion
Diese Schutzkontaktsteckdose mit eingebautem USB-Ladegerät lädt
die Akkus von mobilen Geräten wie Handys, MP3-Playern, Tablets usw.
Bis zu zwei Geräte können gleichzeitig mit beiden USB-Anschlüssen
aufgeladen werden. Der gesamte Ausgangsstrom des Ladegeräts
beträgt 3.000mA bei 5V DC (+/- 5%).
Diese Schutzkontaktsteckdose ist mit einem und einemErdkontakt
erhöhten Berührungsschutz gemäß VDE0620 ausgestattet. Die
maximal zulässige Spannung beträgt Maximale250V~ 50Hz. 16A.
Länge des USB-Kabels 2 meter.
Installieren und verwenden Sie dieses IP20 geschützte Produkt
ausschließlich in geschützten Orten mit einer Umgebungstemperatur
zwischen +5ºC und +35ºC. Vermeiden Sie den Einuss von Feuchtigkeit,
Staub sowie Sonnen- oder andere Wärmebestrahlung. Bei längerem
Gebrauch kann das Gehäuse dieses Produkts warm werden. Das ist
normal.
GEFAHRENHINWEISE!
•Betreiben Sie das Gerät nur in Innenräumen. Vermeiden Sie den
Einuss von Feuchtigkeit, Staub sowie Sonnen- oder andere
Wärmebestrahlung.
•Die Steckdose ist Teil der Gebäudeinstallation. Bei der Planung und
Errichtung sind die einschlägigen Normen und Richtlinien des
Landes zu beachten. Der Betrieb des Gerätes ist ausschließlich am
230V/50 Hz Wechselspannungsnetz zulässig. Arbeiten am 230V-Netz
dürfen nur von einer in Ihrem Land zertizierten Elektrofachkraft
erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu
beachten.
•Zur Vermeidung eines elektrischen Schlages am Gerät bitte
Netzspannung freischalten (Sicherungsautomat abschalten). Bei
Nichtbeachtung der Installationshinweise können Brand oder andere
Gefahren entstehen.
•Die Installation darf nur in handelsüblichen Unterputzdosen (Gerätedosen)
gemäß DIN 49073-1, mit einer Mindesttiefe von 40mm, erfolgen.
•Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen
Leitungen und Leitungsquerschnitte.
•Achten Sie sorgfältig auf den Schaltplan!
Verpichtende Angabe entsprechend der Gerätesicherheitsnorm
Hinweis! Installation nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen!*)
Durch eine unsachgemäße Installation gefährden Sie Ihr eigenes Leben und
das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B.
durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und
Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!

Produktspezifikationen

Marke: 2USB
Kategorie: Schalten
Modell: 5503FBCX

Brauchst du Hilfe?

Wenn Sie Hilfe mit 2USB 5503FBCX benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Schalten 2USB

2USB

2USB 5503FBCX Bedienungsanleitung

26 August 2024
2USB

2USB JP-5502F Bedienungsanleitung

26 August 2024

Bedienungsanleitung Schalten

Neueste Bedienungsanleitung für -Kategorien-

Netgear

Netgear GS110TPP Bedienungsanleitung

15 Oktober 2024
Hager

Hager K7F10M1W Bedienungsanleitung

12 Oktober 2024
Tripp Lite

Tripp Lite B005-DPUA4 Bedienungsanleitung

11 Oktober 2024
Lancom

Lancom CS-8132F Bedienungsanleitung

8 Oktober 2024
Lancom

Lancom YS-7154CF Bedienungsanleitung

8 Oktober 2024
Perel

Perel E305W3-G Bedienungsanleitung

5 Oktober 2024
TP-Link

TP-Link Festa FS328G Bedienungsanleitung

4 Oktober 2024
Totolink

Totolink SW24DM Bedienungsanleitung

4 Oktober 2024
Black Box

Black Box ACX300-R Bedienungsanleitung

4 Oktober 2024
Totolink

Totolink SW1008P Bedienungsanleitung

3 Oktober 2024
