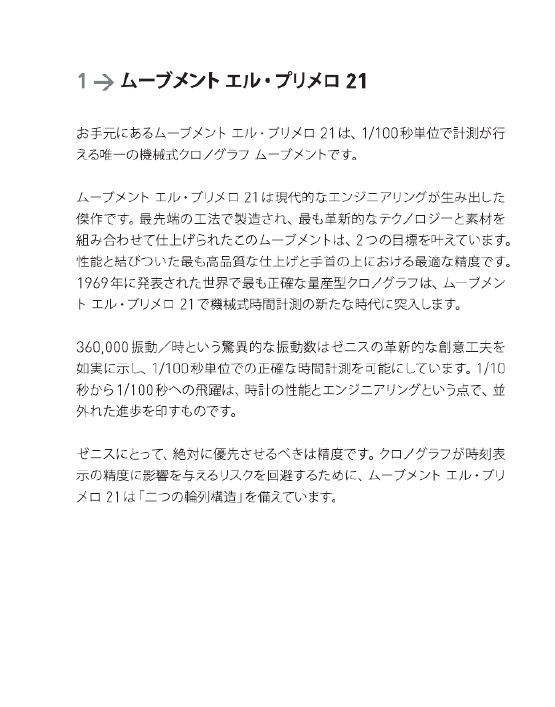

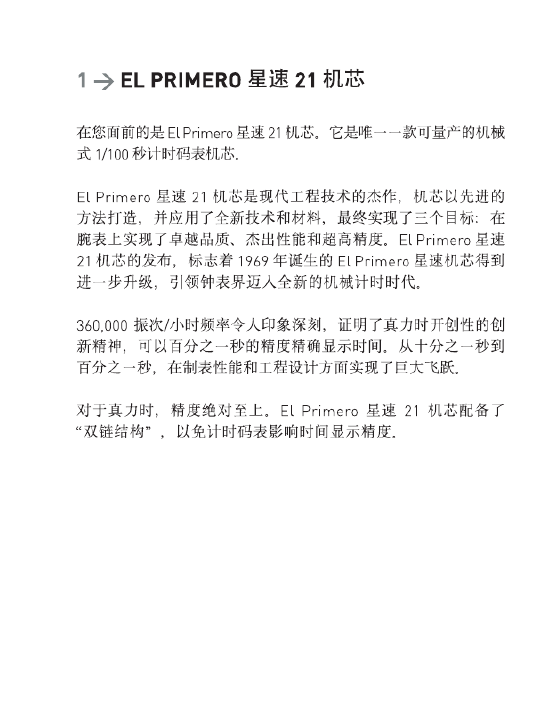

In front of you is the El Primero 21 movement. It is the only
mechanical 1/100th of a second chronograph movement.
The El Primero 21 movement is a masterpiece of modern
engineering. Constructed using state-of-the-art methods and
finished using the newest technologies and materials, this
movement fulfils two objectives: a finish of the highest possible
quality, and optimum performance and accuracy on the wrist.
First released in 1969, the world’s most accurate series-made
chronograph entered a new era of mechanical timekeeping with
the El Primero 21 movement.
An impressive frequency of 360,000 vibrations per hour is
testament to the groundbreaking ingenuity of Zenith, and enables
precise measurement of time periods to a hundredth of a second.
The jump from tenths to hundredths of a second is a quantum leap
in terms of watchmaking performance and engineering.
For Zenith, accuracy is the absolute priority. To avoid any risk
of the chronograph affecting the accuracy of the time display,
the El Primero 21 movement is equipped with a “double-chain
structure”.
1 > EL PRIMERO 21 MOVEMENT

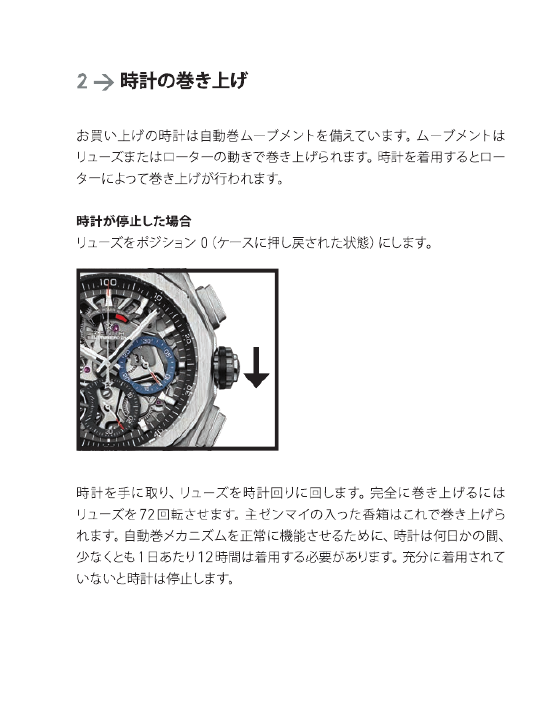

Your watch is fitted with an automatic mechanical movement. The
movement is wound via the crown or the effect of the oscillating
weight. Winding via the oscillating weight takes place when the
watch is on your wrist.

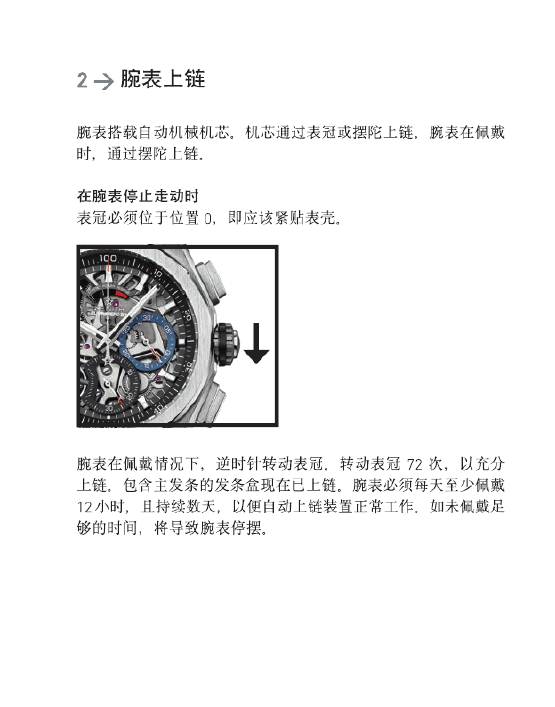

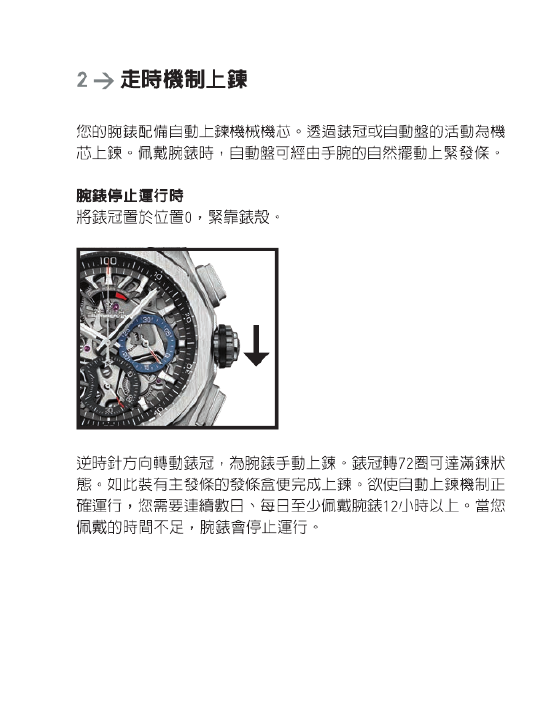

When your watch has stopped
The crown must be in the position 0, meaning it should be
pressed against the case.
With the watch in your hand, turn the crown counter-clockwise.
Turn the crown 72 times to fully wind the watch. The barrel that
contains the mainspring has now been wound. In order for the
automatic winding to work properly, the watch must be worn
for at least 12 hours per day, for several days. Not wearing the
watch enough causes it to stop.
2 > WINDING THE WATCH

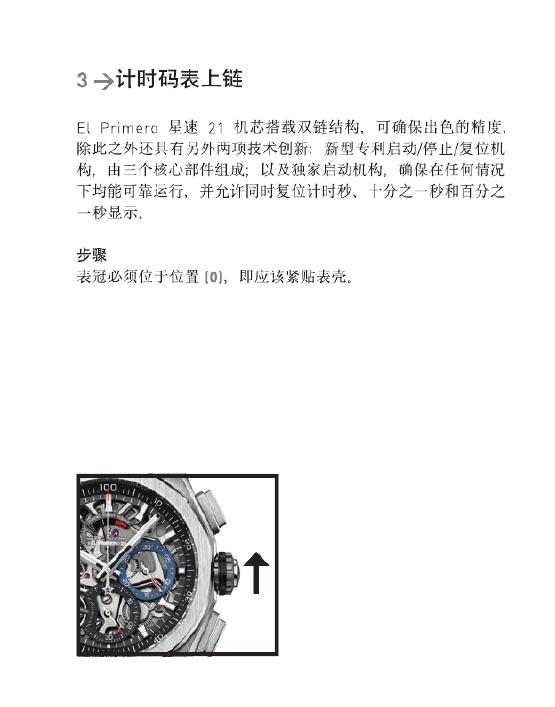

3 > WINDING THE CHRONOGRAPH
Alongside the double-chain structure of the calibre, and the
remarkable accuracy this ensures, the El Primero 21 movement
boasts two other technical innovations: a new, patented start/
stop/reset mechanism composed of three heart pieces, and an
exclusive starter mechanism which ensures reliable operation
under all circumstances, and allows the chronograph second,
tenths and hundredths displays to be simultaneously reset.
Procedure
The crown must be in the position, meaning that it should be 0
pressed against the case.

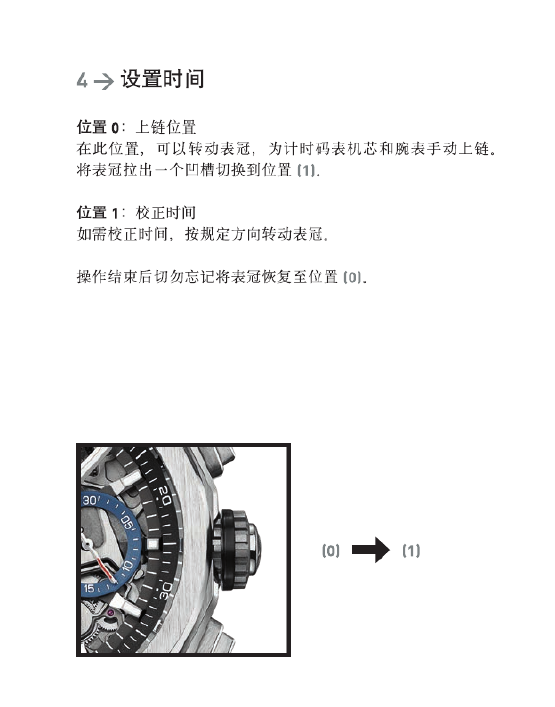

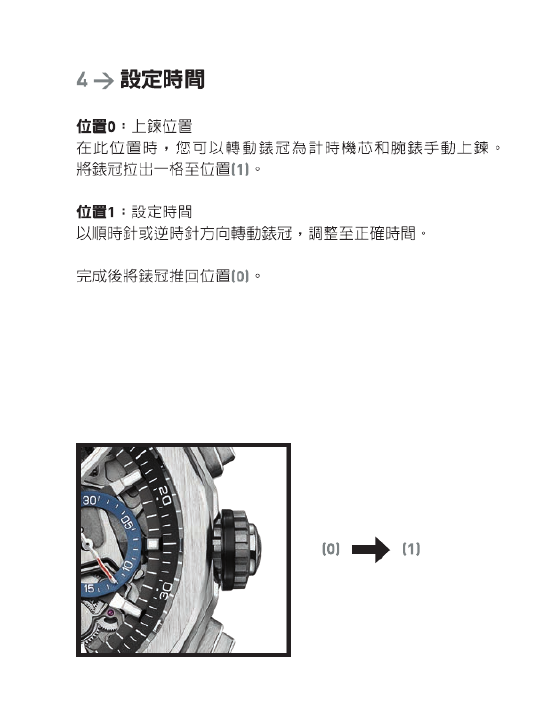

4 > SETTING THE TIME
Position 0: winding position
In this position you can manually wind your chronograph
movement and watch by turning the crown. Pull the crown out
a notch to change to position (1).
Position 1: correcting the time
To correct the time, turn the crown in the required direction.
Do not forget to return the crown to position (0).
(0) (1)

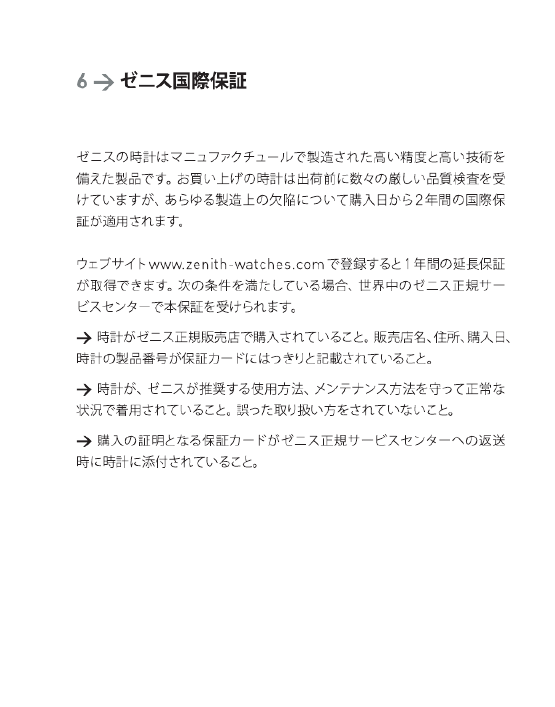

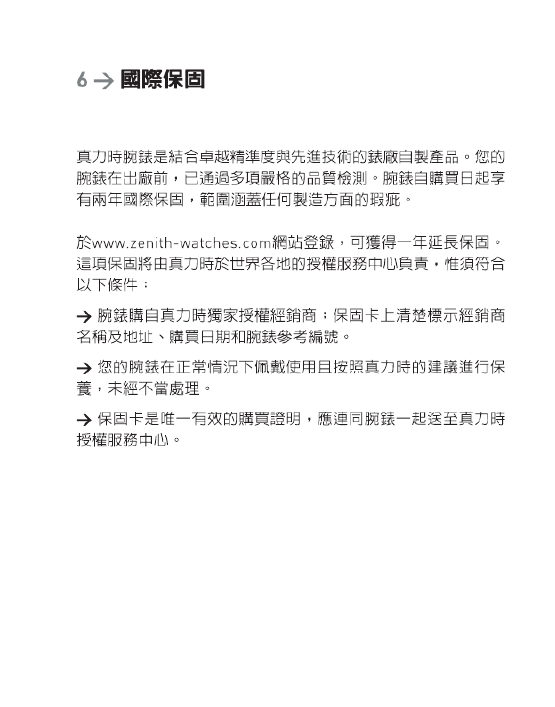

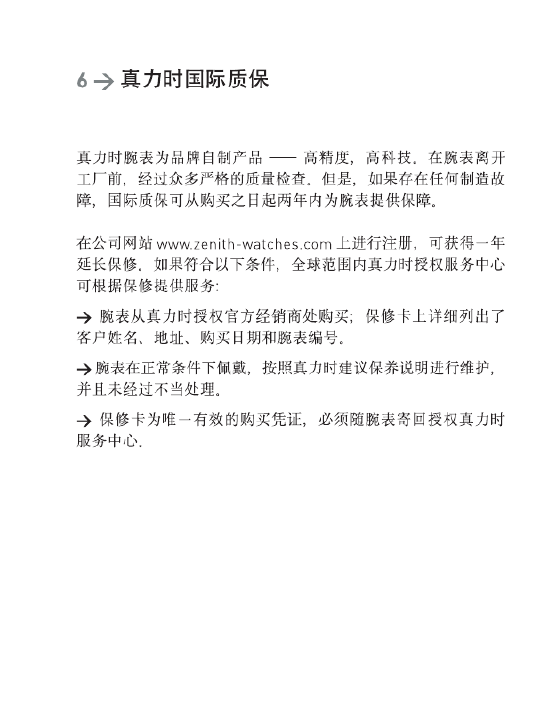

6 > ZENITH'S INTERNATIONAL WARRANTY
Zenith watches are the product of our Manufacture and are
high-precision, high-tech products. Before your watch leaves
the Manufacture, it is subjected to numerous stringent quality
checks. However, should there be any manufacturing faults,
an international warranty means your watch is covered for two
years starting from the date of purchase.
Sign up on our website, www.zenith-watches.com, to receive an
additional year's warranty. This warranty is observed by service
centres approved by Zenith worldwide if the following conditions
are observed:
> The watch has been purchased from an official dealer as
approved by Zenith; your name, address, the date of purchase
and the watch reference are clearly detailed on the warranty
card.
> Your watch is worn in normal conditions and maintained in
accordance with Zenith's recommended care instructions and
has not been subjected to improper handling.
> The warranty card, the only valid proof of purchase, must
be sent along with your watch to an authorised Zenith service
centre.

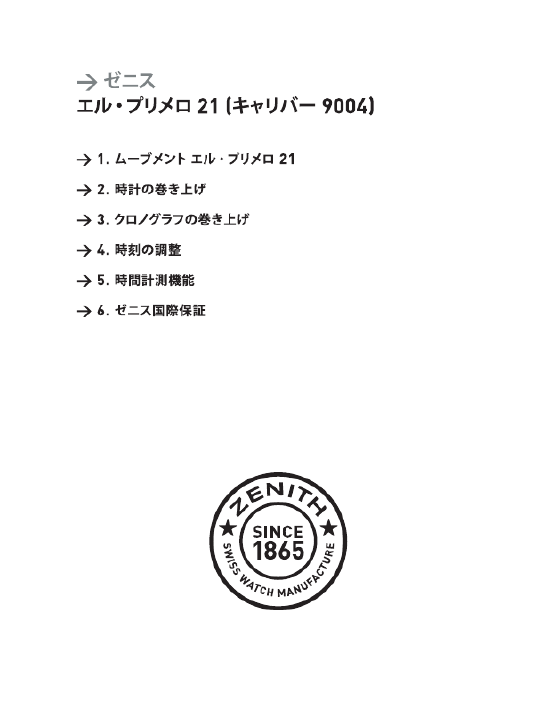

> 1. ЧАСОВОЙ МЕХАНИЗМ EL PRIMERO 21
> 2. ПОДЗАВОД ЧАСОВ
> 3. ПОДЗАВОД ХРОНОГРАФА
> 4. УСТАНОВКА ВРЕМЕНИ
> 5. ФУНКЦИЯ ХРОНОМЕТРАЖА
> 6. МЕЖДУНАРОДНАЯ ГАРАНТИЯ ZENITH
> ZENITH
EL PRIMERO 21 (КАЛИБР 9004)
Перед вами часовой механизм El Primero 21. Это единственный
механический хронограф, позволяющий измерять время с
точностью до сотых долей секунды.
Часовой механизм El Primero 21 – шедевр современной
инженерной мысли. Созданный с использованием самых
современных процессов и декоративных техник на базе
инновационных технологий и материалов, данный механизм
отличают две особенности: достижение оптимальной
производительности и высокой точности хода часов при
неизменно высоком уровне их художественного оформления.
С механизмом El Primero 21 самый точный серийный хронограф
в мире, впервые выпущенный в 1969 году, вступает в новую эру
механического хронометража.
Ошеломляющая частота в 360 000 полуколебаний в час
свидетельствует о революционном прорыве мастеров марки
ZENITH и позволяет измерять время с точностью до сотых долей
секунды. Гигантский скачок в точности измерений от десятых до
сотых долей секунды является огромным шагом вперед с точки
зрения как часовой промышленности, так и инженерной мысли.
Для часовой марки ZENITH точность является абсолютным
приоритетом. Для того, чтобы избежать снижения точности
хронографа при указании времени, механизм El Primero 21
имеет конструкцию с двумя «кинематическими цепями».
1 > ЧАСОВОЙ МЕХАНИЗМ EL PRIMERO 21
Ваши часы оснащены механизмом с автоматическим подзаводом.
Часовой механизм подзаводится с помощью заводной головки
или под действием инерционного груза. Подзавод инерционного
груза происходит при ежедневном ношении часов на запястье.
Если часы остановились
Заводная головка должна находиться в положении 0, т. е.
прижата вплотную к корпусу.
Возьмите часы в руки и начните вращать заводную головку
против часовой стрелки. Для полного подзавода достаточно
72 оборотов заводной головки. В свою очередь барабан
заводной пружины также будет подзаведен. Чтобы механизм
автоматического подзавода работал правильно, часы следует
носить не менее 12 часов в день на протяжении нескольких
дней. Если Вы недостаточно долго носили часы, они могут
остановиться.
2 > ПОДЗАВОД ЧАСОВ
3 > ПОДЗАВОД ХРОНОГРАФА
Помимо конструкции на основе двух кинематических цепей
и гарантированной высокой точности, часовой механизм El
Primero 21 включает в себя еще два технических нововведения:
новый запатентованный механизм запуска, остановки и
обнуления показаний хронографа, состоящий из трех основных
компонентов, и эксклюзивный пусковой механизм, который
гарантирует надежную работу при любых обстоятельствах,
позволяя одновременно обнулять показания счетчиков секунд,
десятых и сотых долей секунды.
Порядок действий
Заводная головка должна находиться в положении , т. е. (0)
прижата вплотную к корпусу.
4 > УСТАНОВКА ВРЕМЕНИ
Положение 0: положение подзавода
В этом положении вы можете вручную подзавести механизмы
хронографа и часов, вращая заводную головку. Для перехода
в положение вытяните заводную головку на одно деление. (1)
Положение 1: установка времени
Вращайте заводную головку в любом направлении для
установки точного времени.
Не забудьте вернуть заводную головку в положение (0).
(0) (1)
6 > МЕЖДУНАРОДНАЯ ГАРАНТИЯ ZENITH
Часы марки ZENITH – мануфактурное изделие, высокотехнологичное
и высокоточное. Перед тем как попасть в продажу, часы проходят
длительные и строгие проверки качества. Международная
гарантия распространяется на любой производственный брак и
предоставляется на два года с даты приобретения.
Для получения дополнительной гарантии зарегистрируйтесь
на сайте www.zenith-watches.com. Международная гарантия
принимается всеми официальными сервисными центрами
ZENITH по всему миру при соблюдении следующих условий:
> Часы были приобретены у авторизованного дистрибьютора
часов марки ZENITH В гарантийном сертификате разборчиво
указаны название и адрес авторизованного дистрибьютора, а
также дата приобретения и артикул часов.
> С часами правильного обращались, они эксплуатировались
в нормальных условиях и проходили рекомендованное
компанией ZENITH техническое обслуживание.
> При отправке часов в официальный сервисный центр
компании ZENITH к ним прилагается гарантийный сертификат,
который служит единственным действительным документом
для подтверждения факта приобретения часов
(0) (1)
> 1. MOUVEMENT EL PRIMERO 21
> 2. REMONTAGE DE LA MONTRE
> 3. REMONTAGE DU CHRONOGRAPHE
> 4. RÉGLAGE DE L’HEURE
> 5. FONCTION DE CHRONOMÉTRAGE
> 6. GARANTIE INTERNATIONALE ZENITH
> ZENITH
EL PRIMERO 21 (CALIBRE 9004)
Vous avez devant vous le mouvement El Primero 21. C’est le seul
mouvement chronographe mécanique au 1/100ème de seconde.
Le mouvement El Primero 21 est un chef-d’œuvre d’ingénierie
moderne. Construit en utilisant des méthodes de pointe et doté
de finitions intégrant les technologies et les matériaux les plus
innovants, ce mouvement répond à deux objectifs : la plus haute
qualité de finition qui soit, associée à des performances et une
précision optimales au poignet. Lancé en 1969, le chronographe
de série le plus précis du monde est entré dans une nouvelle ère
de chronométrage mécanique avec le mouvement El Primero 21.
Sa fréquence impressionnante de 360 000 alternances par heure
témoigne de l’ingéniosité révolutionnaire de Zenith et permet une
mesure précise du temps au centième de seconde près. Le saut du
dixième au centième de seconde marque une avancée prodigieuse
en termes de performance horlogère et d’ingénierie.
Pour Zenith, la précision est la priorité absolue. Pour éviter que
le chronographe ne risque d’altérer la précision de l’affichage
de l’heure, le mouvement El Primero 21 est pourvu d’une
« structure à double chaîne ».
1 > MOUVEMENT EL PRIMERO 21
Votre montre est munie d’un mouvement mécanique automatique.
Le mouvement se remonte grâce à la couronne ou par l’action de
la masse oscillante. Le remontage par la masse oscillante se fait
lorsque la montre est portée au poignet.
Lorsque la montre est arrêtée
La couronne doit être en position 0, c’est-à-dire plaquée contre
la boîte.
Prendre la montre en main et tourner la couronne dans le
sens antihoraire. 72 tours de couronne pour un remontage
complet. Le barillet qui contient le ressort moteur est ainsi
remonté. Pour que le mécanisme de remontage automatique
fonctionne correctement, la montre doit être portée au moins
12 heures par jour pendant plusieurs jours. Lorsque la montre
est insuffisamment portée, elle s’arrête.
2 > REMONTAGE DE LA MONTRE
3 > REMONTAGE DU CHRONOGRAPHE
Outre la structure à double chaîne du calibre et la précision
remarquable qu’il garantit, le mouvement El Primero 21 intègre
deux autres innovations techniques : un nouveau mécanisme
breveté de démarrage/arrêt/remise à zéro du chronographe
composé de trois cœurs, ainsi qu’un démarreur exclusif qui
garantit un fonctionnement fiable en toutes circonstances et
permet la remise à zéro simultanée de la seconde, du dixième
et du centième.
Marche à suivre
La couronne doit être en position , c’est-à-dire plaquée (0)
contre la boîte.
4 > RÉGLAGE DE L’HEURE
Position 0 : position remontage
Dans cette position, vous pourrez remonter votre mouvement
chronographe et montre manuellement par des mouvements
de rotations de la couronne. Tirez la couronne d’un cran pour
passer en position (1).
Position 1 : correction de l’heure
Pour la correction de l’heure, tournez la couronne dans le sens
désiré.
N’oubliez pas de repousser la couronne en position (0).
(0) (1)
6 > GARANTIE INTERNATIONALE ZENITH
Les montres Zenith sont des produits Manufacture, de
hautes précisions et de hautes technicités. Avant de quitter la
Manufacture, votre montre a subi de nombreux tests rigoureux
de qualité. Une garantie internationale couvre néanmoins votre
montre contre tout défaut de fabrication pendant deux ans à
partir de sa date d’achat.
Inscrivez-vous sur le site www.zenith-watches.com pour
obtenir un an de garantie supplémentaire. Cette garantie sera
respectée par l’ensemble des Centres de service agréés Zenith
dans le monde si les conditions suivantes sont remplies :
> L’achat de la montre a été effectué auprès d’un détaillant
exclusif agréé par Zenith ; son nom, son adresse, la date d’achat
et les références de la montre sont clairement mentionnées sur
la carte de garantie.
> Votre montre a été portée dans des conditions normales
d’utilisation et de maintenance recommandées par Zenith et
n’a pas subi de mauvais traitement.
> La carte de garantie, seul justificatif valide de l’achat,
accompagne la montre lors de son retour auprès d’un Centre
de service agréé Zenith
3 > AUFZUG DES CHRONOGRAPHEN
Nebst der Zwei-Ketten-Konzeption des Kalibers und der
außerordentlichen Präzision, die dadurch garantiert wird,
umfasst das Uhrwerk El Primero 21 zwei weitere technische
Innovationen: ein neuer, patentierter Mechanismus mit drei
Herzen zum Starten, Stoppen und Nullstellen des Chronographen
sowie ein neuer, exklusiver Startermechanismus für eine
jederzeit zuverlässige Funktion und das gleichzeitige Nullstellen
der Sekunde, Zehntel- und Hundertstelsekunde.
Vorgehen
Die Krone muss in der Position sein, das heißt gegen das (0)
Gehäuse gedrückt.
6 > INTERNATIONALE ZENITH-GARANTIE
Ihre Zenith-Uhr ist ein hoch technisches Präzisionserzeugnis,
das vor Verlassen der Manufaktur strenge Qualitätskontrollen
und Leistungstests durchlaufen hat. Sollte sie dennoch
Fabrikationsfehler aufweisen, tritt die während zwei Jahren ab
Kaufdatum gültige internationale Garantie in Kraft.
Sie können diese Garantie um ein weiteres Jahr verlängern,
indem Sie Ihre Uhr auf der Website www.zenith-watches.
com registrieren lassen. Die internationale Garantie kann in
den offiziellen Zenith-Servicecentern der ganzen Welt geltend
gemacht werden, sofern folgende Bedingungen erfüllt sind:
> Die Uhr wurde bei einem offiziell autorisierten Zenith-
Händler gekauft. Die Garantiekarte ist deutlich lesbar mit
Name und Anschrift des autorisierten Zenith-Händlers sowie
dem Kaufdatum und der Seriennummer der Uhr ausgefüllt.
> Die Uhr wurde entsprechend den Zenith-Empfehlungen
normal getragen und gepflegt und nicht unsachgemäß
behandelt.
> Die Garantiekarte (einzig anerkannter Kaufnachweis) liegt
der Uhr bei, wenn sie an ein autorisiertes Zenith-Servicecenter
eingeschickt wird.
Tiene ante usted el movimiento El Primero 21. Se trata del
único movimiento de cronógrafo mecánico con indicación de las
centésimas de segundo.
El movimiento El Primero 21 es una obra maestra de la
ingeniería moderna. Construido con los métodos más avanzados
y dotado de unos acabados que incorporan las tecnologías y
los materiales más innovadores, este movimiento responde a
un doble objetivo: un acabado de altísima calidad combinado
con unas prestaciones y una precisión óptimas en la muñeca.
Presentado en 1969, el cronógrafo de serie más preciso del
mundo entra ahora en una nueva era de cronometraje mecánico
con el movimiento El Primero 21.
Su impresionante frecuencia de 360 000 alternancias/hora es
reflejo del revolucionario ingenio de Zenith y permite efectuar una
medición exacta del tiempo con una precisión de centésimas de
segundo. El salto de la décima a la centésima de segundo supone
un prodigioso avance en cuanto a prestaciones e ingeniería en el
ámbito relojero.
Para Zenith, la precisión es la prioridad absoluta. Para evitar
que el cronógrafo pueda alterar la precisión de la indicación
de la hora, el movimiento El Primero 21 está dotado de una
«estructura de doble cadena».
1 > MOVIMIENTO EL PRIMERO 21
Este reloj está dotado de un movimiento mecánico automático.
Para dar cuerda al movimiento se utiliza la corona o la masa
oscilante. En este último caso, al llevarlo en la muñeca se da
cuerda al reloj.
Cuando el reloj está parado
La corona debe estar en la posición 0, es decir, pegada contra
la caja.
Sujete el reloj y gire la corona en sentido antihorario. Es
necesario dar 72 vueltas a la corona para dar la cuerda máxima
al reloj. De este modo se da cuerda también al barrilete que
contiene el muelle motor. Para que el mecanismo de cuerda
automática funcione correctamente, el reloj se debe llevar,
como mínimo, 12 horas al día durante varios días. Si no lleva el
reloj el tiempo suficiente, este se detendrá.
2 > CÓMO DAR CUERDA AL RELOJ
3 > CÓMO DAR CUERDA AL CRONÓGRAFO
Además de la estructura de doble cadena del calibre y la
notable precisión que garantiza, el movimiento El Primero
21 incorpora otras dos innovaciones técnicas: un nuevo
mecanismo patentado de puesta en marcha/parada/puesta
a cero del cronógrafo compuesto por tres núcleos, así como
un arrancador exclusivo que garantiza un funcionamiento
fiable en cualquier circunstancia y que permite poner a cero
simultáneamente el segundo, la décima y la centésima.
Procedimiento
La corona debe estar en la posición , es decir, pegada contra (0)
la caja.
4 > CÓMO SE AJUSTA LA HORA
Posición 0: posición para dar cuerda
En esta posición, podrá dar cuerda al movimiento de cronógrafo
y al reloj manualmente realizando movimientos de rotación
de la corona. Tire de la corona y muévala una muesca para
ponerla en la posición (1).
Posición 1: corrección de la hora
Para corregir la hora, gire la corona en el sentido deseado.
No olvide volver a poner la corona en la posición (0).
(0) (1)
6 > GARANTÍA INTERNACIONAL DE ZENITH
Los relojes Zenith son productos de Manufactura y hacen gala
de una elevada precisión y unas avanzadas características
técnicas. Antes de salir de la Manufactura, el reloj se somete a
numerosas pruebas de calidad muy rigurosas. No obstante, una
garantía internacional cubre el reloj frente a cualquier defecto
de fabricación durante dos años a partir de la fecha de compra.
Regístrese en el sitio web www.zenith-watches.com para
obtener un año de garantía adicional. Esta garantía será
respetada por los Centros de servicio homologados Zenith en
cualquier lugar del mundo siempre y cuando se cumplan las
siguientes condiciones:
> La compra del reloj se ha realizado en un distribuidor
exclusivo homologado por Zenith; su nombre, dirección,
fecha de compra y referencias del reloj aparecen claramente
indicadas en la tarjeta de garantía.
> El reloj se ha llevado conforme a las condiciones normales
de uso y mantenimiento recomendadas por Zenith y no se ha
tratado de forma incorrecta.
> La tarjeta de garantía, único justificante válido de la compra,
acompaña al reloj al devolverse a un Centro de servicio
homologado Zenith.
> 1. MOVIMENTO EL PRIMERO 21
> 2. CARICA DELL'OROLOGIO
> 3. CARICA DEL CRONOGRAFO
> 4. REGOLAZIONE DELL'ORA
> 5. FUNZIONE DI CRONOMETRAGGIO
> 6. GARANZIA INTERNAZIONALE ZENITH
> ZENITH
EL PRIMERO 21 (CALIBRO 9004)
Avete davanti a voi il movimento El Primero 21, l'unico movimento
cronografo meccanico preciso a 1/100 di secondo.
Il movimento El Primero 21 è un capolavoro della moderna
ingegneria. Costruito mediante metodi all'avanguardia e dotato
di finiture realizzate con tecnologie e materiali innovativi, questo
movimento soddisfa due requisiti: la migliore qualità di finitura
possibile unita a prestazioni e precisione ottimali. Presentato
nel 1969, il cronografo di serie più preciso al mondo è entrato
in una nuova era del cronometraggio meccanico grazie al
movimento El Primero 21.
L'incredibile frequenza di 360.000 alternanze/ora testimonia
la rivoluzionaria ingegnosità di Zenith e consente di misurare
il tempo al centesimo di secondo. Il passaggio dal decimo al
centesimo di secondo rappresenta uno straordinario progresso in
termini di prestazioni orologiere e ingegneria.
Per Zenith, la precisione è la priorità assoluta. Al fine di evitare
che il cronografo possa alterare la precisione dell'indicazione
dell'ora, il movimento El Primero 21 è dotato di "struttura a
doppia catena".
1 > MOVIMENTO EL PRIMERO 21
Produktspezifikationen
| Marke: | Zenith |
| Kategorie: | Uhren |
| Modell: | Defy El Primero 21 49.9000.9004/78.R582 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Zenith Defy El Primero 21 49.9000.9004/78.R582 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Uhren Zenith
8 Oktober 2024
Bedienungsanleitung Uhren
- Uhren Auriol
- Uhren MarQuant
- Uhren Prologue
- Uhren Seiko
- Uhren Calypso
- Uhren Jaguar
- Uhren Lotus
- Uhren Michael Kors
- Uhren Casio
- Uhren Dugena
- Uhren Krontaler
- Uhren Tissot
- Uhren Adidas
- Uhren Edox
- Uhren Lorus
- Uhren Baume And Mercier
- Uhren Breitling
- Uhren Bulova
- Uhren Burberry
- Uhren Candino
- Uhren Caravelle
- Uhren Certina
- Uhren Daniel Steiger
- Uhren Davis
- Uhren Detomaso
- Uhren Diesel
- Uhren Ebel
- Uhren Executive
- Uhren Festina
- Uhren Gc
- Uhren Georg Jensen
- Uhren Girard-Perregaux
- Uhren Holzkern
- Uhren Hugo Boss
- Uhren Ice Watch
- Uhren Invicta
- Uhren Jacques Lemans
- Uhren Luminox
- Uhren Mido
- Uhren Nixon
- Uhren Olivia Burton
- Uhren Orient
- Uhren Orient Star
- Uhren Oris
- Uhren Perrelet
- Uhren Pulsar
- Uhren Sinn
- Uhren Stührling
- Uhren Timberland
- Uhren Timex
- Uhren TMI
- Uhren Torgoen
- Uhren Tudor
- Uhren TW Steel
- Uhren Umbro
- Uhren Victorinox
- Uhren Dakota
- Uhren Danish Design
- Uhren Lambretta
- Uhren Skmei
- Uhren Spinnaker
- Uhren Shinola
- Uhren Sekonda
- Uhren Lucien Picard
- Uhren Earnshaw
- Uhren So & Co
- Uhren Stauer
- Uhren Nautica
- Uhren Obaku
- Uhren Christopher Ward
- Uhren Hublot
- Uhren Tikkers
- Uhren Pilgrim
- Uhren Nite
- Uhren Lars Larsen
- Uhren Zeades
- Uhren TechnoMarine
- Uhren S.Coifman
- Uhren Gul
- Uhren Jaeger LeCoultre
- Uhren Momentus
- Uhren Vince Camuto
- Uhren Klaus Kobec
- Uhren VibraLITE
Neueste Bedienungsanleitung für -Kategorien-
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
