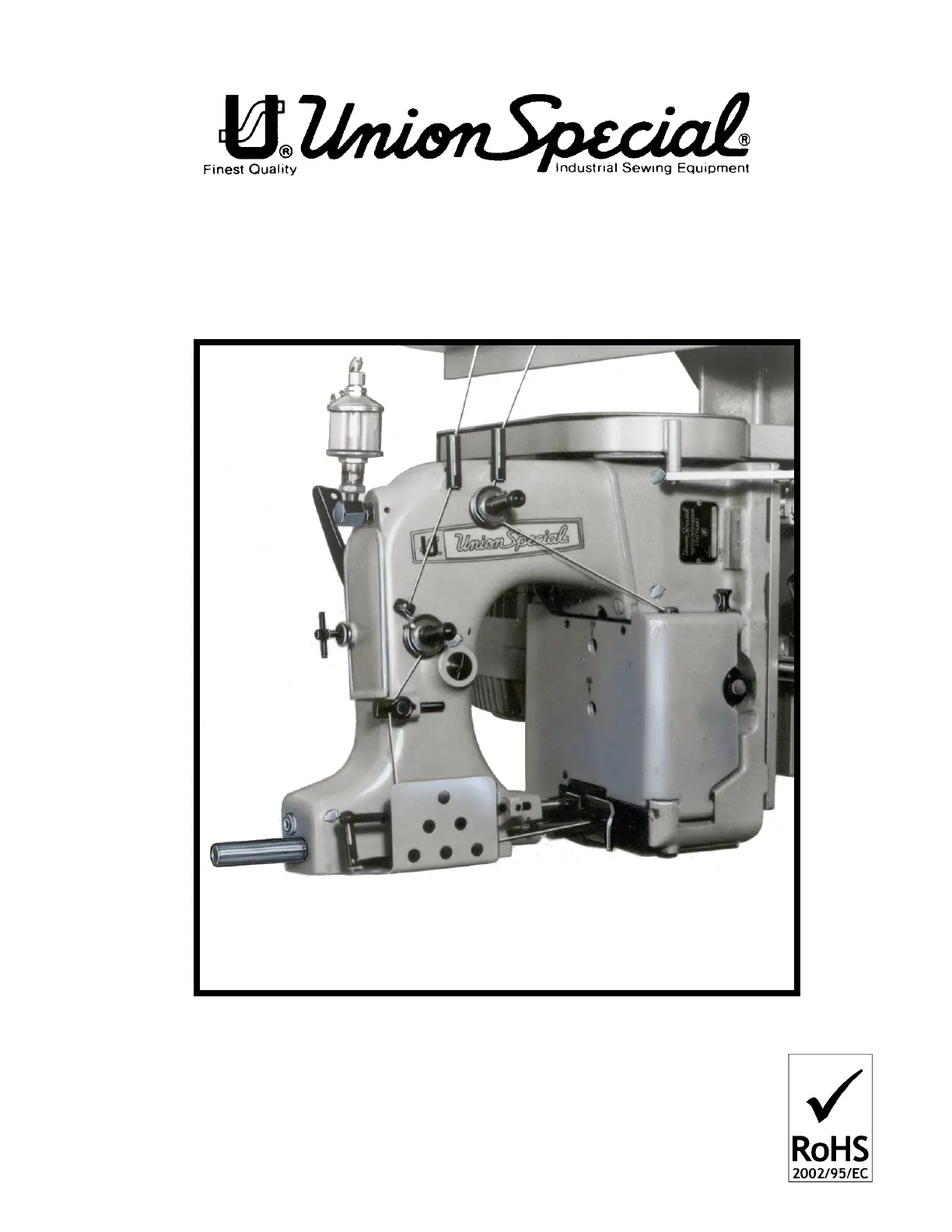

Seite 1/36
INSTRUCTIONS, ENGINEER‘S AND ILLUSTRATED PARTS
MANUAL
INSTRUCCIONES, MANUAL DEL INGENIERO Y LISTADO
ILUSTRADO DE PARTES
CLASS 80800 - SEWING MACHINES FOR
CLOSING FILLED BAGS
ESTILO 80800 - MAQUINAS PARA CERRAR
SACOS LLENADOS
MANUAL NO. / CATALOGO NR. G285
FOR STYLES / PARA ESTILOS
80800C, D, E, H, HA
In addition to the instructions and to the mandatory rules
and regulations for accident prevention and environmental
protection in the country and place of use of the machine
/ unit, the generally recognized technical rules for safe
and proper working must also be observed.
The instructions are to be supplemented by the respective
national rules and regulations for accident prevention and
environmental protection.
CATALOGO NR. G285E
INSTRUCCIONES PARA MAQUINAS ESTILO 80800
Cuarta Edicion © 2003
por Union Special GmbH Derechos Reservados en
todos los países
Impreso en Alemania
INTRODUCCION
Este manual fue preparado para guiar al usuario en la
operación de maquinas de la serie 80800 y ayudar a
simplificar la elaboración de los pedidos de los repuestos.
Este manual explica detalladamente los ajustes para la
operación de la maquina. Las ilustraciones sirven para
demostrar los ajustes y las letras en referencia indican
los puntos específicos discutidos.
Una cuidadosa atención a las instrucciones y las
precauciones operando y ajustando estas maquinas le
va a permitir mantener el mejor funcionamiento y la
confiabilidad que caracteriza las maquinas cerradoras
de sacos de Union Special.
Los ajustes y precauciones son presentados en
secuencia para que se consiga una progresión lógica.
La ejecución de algunos ajustes fuera de la secuencia
puede causar un efecto adverso para el funcionamiento
de otras partes relacionadas.
Este manual se comprende a base de la información
actual. Cambios en diseño y/o mejoras pueden significar
leves modificaciones de la configuración de las
ilustraciones o precauciones.
En las paginas siguientes se encuentran ilustraciones y
terminologías usadas en la descripción de las
instrucciones y las piezas de la maquina.
Adicionalmente a las instrucciones, las reglas y
regulaciones obligatorias para prevenir accidentes y la
protección ambiental del país y lugar donde se encuentra
la maquina/unidad, hay que considerar las reglas técnicas
para un trabajo seguro y adecuado.
Las instrucciones hay que complementarlas con las
respectivas reglas y regulaciones nacionales contra
accidentes y protección del ambiente.
MANUAL NO. G285
INSTRUCTIONS FOR 80800 SERIES MACHINES
Fourth Edition Copyright 2003
by
Union Special GmbH Rights Reserved in All Countries
Printed in Germany
PREFACE
This manual has been prepared to guide you while
operating 80800 series machines and arranged to sim-
plify ordering wear and spare parts.
This manual explains in detail the proper settings for
operation of the machines. Illustrations are used to show
the adjustments and reference letters are used to point
out specific items discussed.
Careful attention to the instructions and cautions for
operating and adjusting these machines will enable you
to maintain the superior performance and reliability de-
signed and built into every Union Special bag closing
machine.
Adjustments and cautions are presented in sequence so
that a logical progression is accomplished. Some adjust-
ments performed out of sequence may have an adverse
effect on the function of the other related parts.
This manual has been comprised on the basis of avail-
able information. Changes in design and / or improve-
ments may incorporate a slight modification of configu-
ration in illustrations or cautions.
On the following pages will be found illustrations and
terminology used in describing the instructions and the
parts for your machine.
2
3
TABLE OF CONTENTS
TABLA DE CONTENIDOS
PREFACE
INTRODUCCION
IDENTIFICATION OF MACHINES, STYLES OF MACHINES
IDENTIFICACION DE LAS MAQUINAS, ESTILOS DE MAQUINAS
SAFETY RULES
REGLAS DE SEGURIDAD
NOISE EMISSION
EMISION DE RUIDO
OILING DIAGRAM, LUBRICATION AND OPERATION, NEEDLES, THREADING
DIAGRAMA DE LUBRICACION, LUBRICACION Y OPERACION, AGUJAS, DIAGRAMA PARA ENHEBRAR
THREADING THE MACHINE
ENHEBRANDO LA MAQUINA
ADJUSTING INSTRUCTIONS
INSTRUCCIONES DE AJUSTE
ORDERING WEAR AND SPARE PARTS
PEDIDOS DE REPUESTOS
EXPLODED VIEWS AND DESCRIPTION OF PARTS
ILUSTRACIONES Y DESCRIPCIONES DE PIEZASla
BUSHINGS AND OILING PARTS
BOCINAS Y PUNTOS DE LUBRICACION
CLOTH PLATES AND MISCELLANEOUS COVERS
TAPA FRONTAL Y OTRAS TAPAS
THREAD TENSIONS, THREAD GUIDES AND NEEDLE BAR GUARD
TENSIONES DE HILO, GUIA HILOS Y PROTECTOR DE LA BARRA DE LA AGUJA
NEEDLE BAR, NEEDLE LEVER, CRANKSHAFT, PULLEY, LOOPER DRIVE AND LOOPER
AVOID ECCENTRIC
BARRA DE LA AGUJA, PALANCA DE MOVIMIENTO DE LA AGUJA, CIGUENAL, VOLANTE, EXCENTRICAS
DEL ACCIONAMIENTO DEL LOOPER
NEEDLE LEVER ASSEMBLY FOR STYELS 80800E AND H
CONJUNTO DE LA PALANCA DE MOVIMIENTO DE LA AGUJA PARA ESTILOS 80800E UND H
THREAD CHAIN CUTTER KNIVES AND CHAIN CUTTER KNIFE DRIVE FOR STYLES 80800C, D AND E
CUCHILLAS CORTADORAS DE CADENETA Y ACCIONADOR DE LA CUCHILLA PARA ESTILOS 80800C, D UND E
LOOPER AVOID ECCENTRIC FORK, LOOPER, LOOPER DRIVE LEVER AND ROCKER,
LOOPER THREAD CAST-OFF
HORQUILLA PARA LA EXCENTRICA DEL LOOPER, LOOPER, ACCIONAMIENTO DEL LOOPER Y
ALIMENTADOR DEL HILO DEL LOOPER
FEED MECHANISM
DIENTES DEL ARRASTRE
PRESSER BAR, PRESSER BAR SPRING AND PRESSER FOOT LIFTER PARTS
BARRA DEL PRENSA TELA, RESORTES DE LA BARRA DEL PRENSA TELA, PIEZAS PARA LEVANTAR EL PRENSA
TELA
TAPE CUTTER FOR STYLES 80800H AND HA
CORTADOR DE CINTA PARA ESTILOS 80800H UND HA
PRESSER FEET, THROAT PLATES AND FEED DOGS
PRESNSATELAS, PLACAS DE AGUJA Y DIENTES DE ARRASTRE
TAPE REEL ASSEMBLY FOR STYLE 80800HA
PORTA CINTA PARA ESTILOS 80800HA
TAPE FOLDER FOR STYLE 80800HA, MACHINE FASTENING SCREWS
DOBLADILLADORES PARA ESTILOS 80800H, TORNILLOS PARA FIJAR LA MAQUINA
ACCESSORIES AND ADDITIONAL ACCESSORIES FOR MOUNTING THE SEWING MACHINE ON
FORMER BAG CLOSING COLUMNS WITHOUT TRAVERSE
ACCESORIOS Y ACCESORIOS ADICIONALES PARA MONTAR LA MAQUINA EN COLUMNAS ANTERIORES SIN
TRAVESAÑO
NUMMERICAL INDEX OF PARTS
INDICE NUMERICO DE PIEZAS
