Seite 1/25

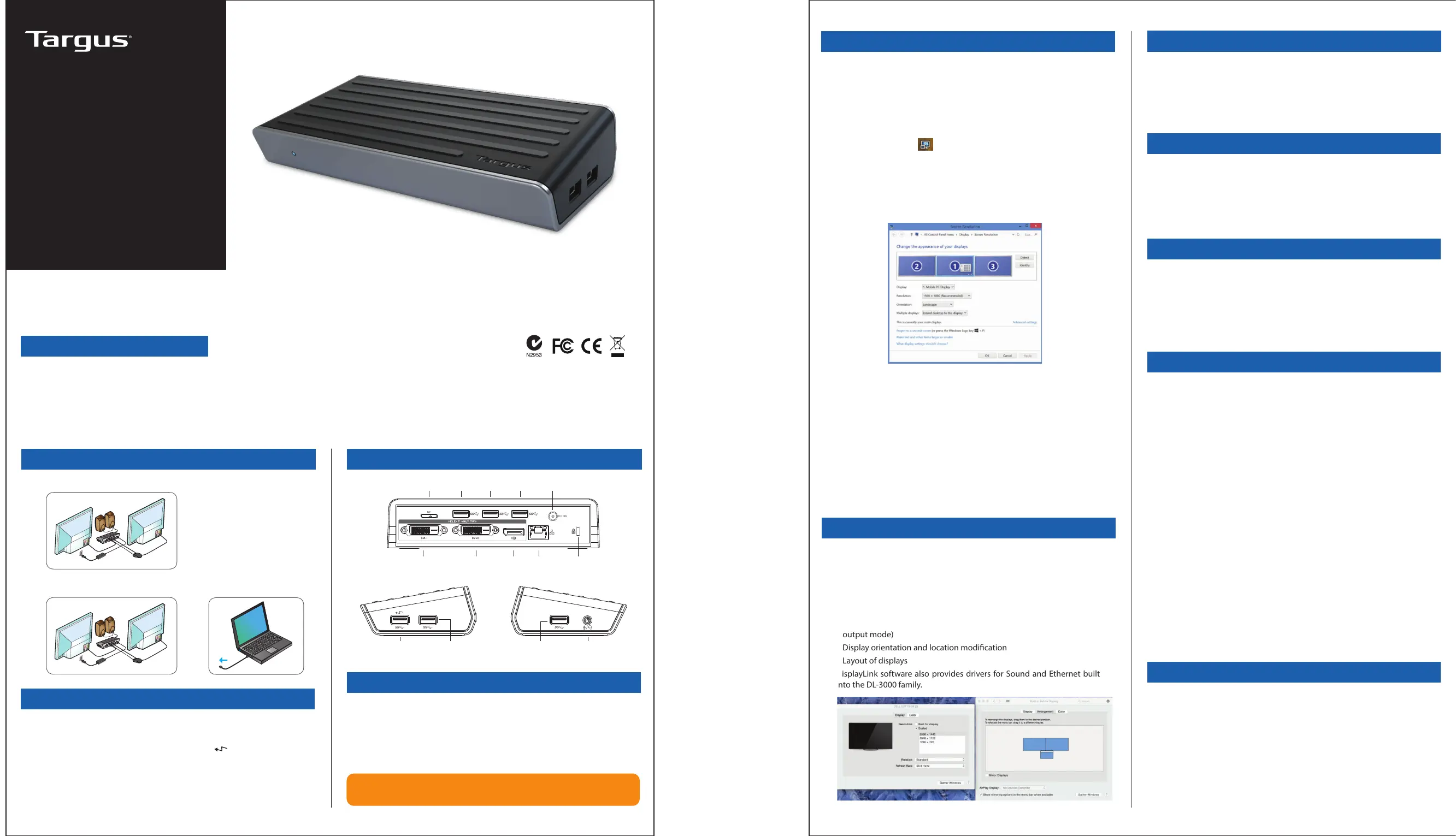

UNIVERSAL
USB 3.0
DV1K4K
DOCKING STATION
QUICK START GUIDE
410-3301-001A / DOCK130EUZ
Workstation Setup Docking Station Diagram
Windows Setup
1. Connect all peripheral devices to the docking station
2. Connect the Targus Universal Docking Station to your host device.
+
To ensure the best Windows performance, please be sure to update your
host PC Display Adaptor and USB 3.0 Drivers. These updates are often
available from your IT department or from the PC manufacturer if you have
Administrator rights to download and install drivers for your PC.
Welcome to your Targus Universal Docking Station DisplayLink Manager.
The DisplayLink Manager software, if not already installed, can be
downloaded from a Windows Update server or from www.targus.com. It
is represented by the icon in the Windows Task Tray and allows you
to easily connect additional monitors to your laptop or desktop via the
Targus Docking Station. Using the Windows Control Panel Display Screen
Resolution window, the connected monitors can be congured to either
mirror your main screen, or extend the Windows desktop allowing
visibility of more applications at the same time. The DisplayLink USB
Graphics devices can also be congured to be the main display.
The DisplayLink Manager allows full conguration of all additional USB
displays, including:
• Support for addition USB Displays in Windows 7, 8, 8.1, 10 and later
• Resolution up to 3840 x 2160 for Displayport, 2048 x 1152, for DVI-I,
DVI-D (Resolution higher than 2048 x 1152 only available at single video
output mode)
• Display orientation and location modication
• Layout of displays
DisplayLink software also provides drivers for Sound and Ethernet built
into the DL-3000 family. These can also be selected in the Windows
Control Panel.
OS-X Setup
Upon installation of the DisplayLink software for OS-X available at
www.targus.com, Macbook users can use the System Preferences for
Displays to adjust the external monitors. OS-X allows conguration of all
additional USB displays, including:
• Support for additional USB Displays in OS-X 10.9 or later
• Resolution up to 3840 x 2160 for Displayport, 2048 x 1152 for DVI-I,
DVI-D (Resolution higher than 2048 x 1152 only available at single video
output mode)
• Display orientation and location modication
• Layout of displays
DisplayLink software also provides drivers for Sound and Ethernet built
into the DL-3000 family.
Audio
Headset Connector
USB 3.0 PortUSB 3.0 PortUSB 3.0 Port
(supports charging)
DVI-I DP++ DVI-D Gigabit
Ethernet
USB to
Laptop Port
USB 3.0 Port USB 3.0 Port USB 3.0 Port Power In
Lock Slot
Features and specications are subject to change without notice.
Microsoft and Windows are registered trademarks of Microsoft
Corporation in the United States and/or other countries. All trademarks
and registered trademarks are the property of their respective owners.
©2015 Manufactured or imported by Targus Europe Ltd., Feltham,
Middlesex TW14 8HA, UK.
Contents
• Targus Universal USB 3.0 DV1K-4K Docking Station
• USB 3.0 cable
• AC Power adapter
Specications
• DisplayPort (DP++)
• DVI-I port
• DVI-I port (supports dual display mode; select any 2 out of 3 video output ports)
• 6 x USB 3.0 downstream ports (port marked with supports BC 1.2 and iOS
device charging at 2.4A max)
• Gigabit Ethernet
• Audio In/Out ports (3.5mm headset connector)
• Security lock slot
• USB 3.0 cable
• 45W AC power adapter
System Requirements
Hardware
• USB Port (USB 3.0 recommended)
Operating System (any of the following)
• Microsoft Windows
® 7, Windows® 8, Windows® 8.1, or Windows®
10 (32/64-bit)
• Mac OS® X v10.8, v10.9, or v10.10
• Android 5.0, 5.1
Visit www.targus.com for a list of the lastest compatible
operating systems
Android Setup
Install the DisplayLink Desktop application for Android 5.0 and later from
the Google Play Store. Enable USB Debugging/Host mode on your
Android device.
Two Year Warranty
Regulatory Compliance
FCC Statement (Tested to Comply)
Targus warrants this product to be free from defects in materials and
workmanship for two years. If your Targus accessory is found to be
defective within that time, we will promptly repair or replace it. This
warranty does not cover accidental damage, wear and tear, or
consequential or incidental loss. Under no conditions is Targus liable for
loss of, or damage to devices; nor loss of, or damage to, programs,
records, or data; nor any consequential or incidental damages, even if
Targus has been informed of their possibility. This warranty does not
aect your statutory rights.
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful
interference, and (2) This device must accept any interference received,
including interference that may cause undesired operations.
This equipment has been tested and found to comply with the limits of a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and if not installed and used in
accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be
determined by turning the equipment o and on, the user is encouraged
to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit dierent from the
one that the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
Changes or modications not authorized by the party responsible for
compliance could void the user’s authority to operate this product.
Technical Support
• docksupportemea@targus.com
For drivers please visit the below link and scroll down to support
• http://cdn.targus.com/web/uk/downloads/dock130euz.pdf
GB
UNIVERSAL
USB 3.0
DV1K4K
DOCKINGSTATION
KURZANLEITUNG
410-3301-001A / DOCK130EUZ
Arbeitsplatzeinrichtung Diagramm Dockingstation
Einrichtung unter Windows
1. Schließen Sie alle Peripheriegeräte an die Dockingstation an.
2. SchlieĂźen Sie die universelle Dockingstation von Targus an Ihr
Host-Gerät an.
+
Stellen Sie fĂĽr die optimale Leistung von Windows sicher, dass der
Anzeige-Adapter und die USB-3.0-Treiber Ihres Host-PCs ĂĽber die neueste
Version verfügen. Die entsprechenden Updates erhalten Sie häug von
Ihrer IT-Abteilung oder dem Hersteller des PCs, wenn Sie ĂĽber
Administratorrechte verfĂĽgen, um die Treiber fĂĽr Ihren PC
herunterzuladen und zu installieren.
Willkommen beim Targus Universal Docking Station DisplayLink Manager.
Falls die Software DisplayLink Manager noch nicht installiert ist, können
Sie diese von einem Windows Update-Server oder unter
www.targus.com herunterladen. Sie wird in der Windows-Symbolleiste
mit einem -Symbol dargestellt und ermöglicht Ihnen ganz einfach,
über die Targus Docking Station zusätzliche Bildschirme an Ihr Notebook
oder Ihren Desktop-PC anzuschließen. In Windows können Sie unter
„Systemsteuerung“, „Anzeige“, „Bildschirmauösung“ die angeschlossenen
Bildschirme so kongurieren, dass Ihr Hauptbildschirm gespiegelt wird,
oder Sie erweitern den Windows-Desktop, um mehrere Anwendungen
gleichzeitig anzuzeigen. Die DisplayLink USB Graphics-Geräte können
auch als Hauptbildschirm konguriert werden.
Der DisplayLink Manager ermöglicht die vollständige Konguration aller
zusätzlichen USB-Bildschirme, einschließlich:
• Unterstützung für zusätzliche USB-Bildschirme unter Windows 7, 8, 8.1,
10 und höher
• Auösung bis zu 3840 x 2160 für DisplayPort, 2048 x 1152 für DVI-I,
DVI-D (Auösung von mehr als 2048 x 1152 nur im Modus mit einem
Bildschirm möglich)
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme
Die DisplayLink-Software stellt auch in die DL-3000-Familie integrierte
Treiber für Sound und Ethernet bereit. Diese können auch in der
Windows-Systemsteuerung ausgewählt werden.
Einrichtung unter OS-X
Nach Installation der DisplayLink-Software fĂĽr OS-X, die unter www.tar-
gus.com erhältlich ist, können MacBook-Nutzer die Systemeinstellungen
fĂĽr Monitore verwenden, um die externen Bildschirme anzupassen. OS-X
ermöglicht die Konguration aller zusätzlichen USB-Bildschirme,
einschlieĂźlich:
• Unterstützung für zusätzliche USB-Bildschirme unter OS-X 10.9 oder
höher
• Auösung bis zu 3840 x 2160 für DisplayPort, 2048 x 1152 für DVI-I,
DVI-D (Auösung von mehr als 2048 x 1152 nur im Modus mit einem
Bildschirm möglich)
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme
Die DisplayLink-Software stellt auch in die DL-3000-Familie integrierte
Treiber fĂĽr Sound und Ethernet bereit.
Audio-
Kopfhöreranschluss
USB-3.0-
Anschluss
USB-3.0-
Anschluss
USB-3.0-Anschluss
(unterstĂĽtzt
Ladevorgang)
DVI-I DP++ DVI-D Gigabit-
Ethernet
USB-an-Noteboo
k-Anschluss
USB-3.0-
Anschluss
USB-3.0-
Anschluss
USB-3.0-
Anschluss Stromversorgung
Sicherungsvorrichtung
Produktmerkmale und Spezikationen können ohne weitere
Vorankündigung geändert werden. Microsoft und Windows sind in
den USA und/oder anderen Ländern registrierte Marken der
Microsoft Corporation. Alle Marken und eingetragenen Marken sind
Eigentum ihrer jeweiligen Inhaber. ©2015 Hergestellt oder
importiert von Targus Europe Ltd., Feltham, Middlesex TW14 8HA,
GroĂźbritannien.
Inhalt
• Targus Universal USB 3.0 DV1K-4K Dockingstation
• USB-3.0-Kabel
• Wechselstromadapter
Spezikationen
• DisplayPort (DP++)
• DVI-I-Anschluss
• DVI-I-Anschluss (unterstützt dualen Anzeigemodus; 2 von 3 Videoausgängen
auswählen)
• 6 USB 3.0 Downstream-Ports (mit markierter Port unterstützt BC 1.2- und
iOS-Geräteauadung von max. 2,4 A)
• Gigabit-Ethernet
• Audio In/Out-Anschlüsse (3,5 mm Kopfhöreranschluss)
• Sicherheitsschloss
• USB-3.0-Kabel
• 45 W Wechselstromadapter
Systemanforderungen
Hardware
• USB-Anschluss (USB 3.0 empfohlen)
Betriebssystem (eines der folgenden)
• Microsoft Windows® 7, Windows® 8, Windows® 8.1 oder Windows® 10 (32/64 Bit)
• Mac OS® X v10.8, v10.9 oder v10.10
• Android 5.0, 5.1
Unter www.targus.com erhalten Sie eine Liste der neuesten
kompatiblen Betriebssysteme
Einrichtung unter Android
Installieren Sie die App DisplayLink Desktop für Android 5.0 und höher
aus dem Google Play Store. Aktivieren Sie auf Ihrem Android-Gerät den
Modus „USB Debugging/Host“.
Zwei Jahre
Einhaltung gesetzlicher Vorschriften
FCC-Erklärung (auf Konformität geprüft)
Targus gewährleistet für die Dauer von zwei Jahren, dass dieses Produkt
keinerlei Material- oder Verarbeitungsfehler aufweist. Falls sich Ihr
Targus-Zubehör in diesem Zeitraum als fehlerhaft erweist, wird es
unmittelbar durch uns repariert oder ersetzt. Diese Garantie deckt keine
durch Unfälle, Verschleiß oder durch mittelbaren oder unmittelbaren
Verlust verursachte Schäden ab. Unter keinen Umständen haftet Targus
für Verlust oder Beschädigung des Geräts; Verlust oder Beschädigung
von Programmen, Aufzeichnungen oder Daten; mittelbare oder
unmittelbare Schäden, auch wenn Targus über deren mögliches
Auftreten informiert wurde. Diese Garantie betrit nicht Ihre
gesetzlichen Rechte.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Für den Betrieb
gelten die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine
schädlichen Funkstörungen verursachen; und (2) dieses Gerät muss
mögliche empfangene Funkstörungen und dadurch verursachte
Funktionsstörungen akzeptieren.
Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein
digitales Gerät der Klasse B, entsprechend Teil 15 der FCC-Regeln. Diese
Grenzwerte sind so ausgelegt, dass sie in Wohnbereichen einen
ausreichenden Schutz vor schädlichen Störungen bieten. Dieses Gerät
erzeugt, nutzt und strahlt Energie in Form von Funkfrequenzen ab und
kann, wenn es nicht in Ăśbereinstimmung mit der Anleitung installiert
und verwendet wird, die Funkkommunikation erheblich beeinträchtigen.
Allerdings besteht keine Garantie dafür, dass eine Störung in einer
bestimmten Anwendung nicht doch auftritt. Falls dieses Gerät
Funkstörungen im Radio- oder Fernsehempfang verursacht (überprüfen
Sie dies durch Ein- und Ausschalten des Geräts), können Sie diese
Funkstörungen möglicherweise wie folgt beheben:
• Richten Sie die Empfangsantenne neu aus oder platzieren Sie sie
woanders
• Erhöhen Sie den Abstand zwischen Gerät und Empfänger
• Schließen Sie das Gerät an eine Steckdose in einem Stromkreis, der
unabhängig vom Stromkreis des Empfängers ist
• Wenden Sie sich an den Händler oder einen erfahrenen
Radio-/Fernsehtechniker
Ă„nderungen, die nicht durch die fĂĽr die Einhaltung der Bestimmungen
verantwortlichen Partei autorisiert sind, können dazu führen, dass die
Benutzungserlaubnis für dieses Gerät erlischt.
Technischer Support
• docksupportemea@targus.com
Klicken Sie für Treiber auf den nachstehenden Link und blättern Sie nach
unten bis zum Support
• http://cdn.targus.com/web/uk/downloads/dock130euz.pdf
DE
UNIVERSEL
USB 3.0
DV1K4K
STATION D'ACCUEIL
GUIDE DE DÉMARRAGE
RAPIDE
410-3301-001A / DOCK130EUZ
Conguration de la station d'accueil Schéma de la station d'accueil
Conguration Windows
1. Branchez tous les périphériques à la station d'accueil.
2. Connectez la station d'accueil universelle Targus Ă  votre
périphérique hôte.
+
Pour garantir les meilleures performances Windows, veillez Ă  mettre Ă  jour
votre adaptateur d'achage PC et les pilotes USB 3.0. Ces mises à jour sont
souvent disponibles auprès de votre département informatique ou du
fabricant du PC si vous avez des droits d'administrateur vous permettant
de télécharger et d'installer des pilotes pour votre PC.
Bienvenue dans votre DisplayLink Manager de la station d'accueil
universelle de Targus. Le logiciel DisplayLink Manager, s'il n'est pas déjà
installé, peut être téléchargé à partir d'un serveur Windows Update ou de
www.targus.com. Il est représenté par l'icône dans la barre des
tâches de Windows et vous permet de connecter facilement des
moniteurs supplémentaires à votre ordinateur portable ou de bureau via
la station d'accueil Targus. Grâce à la fenêtre de résolution de l'écran du
panneau de conguration de Windows, il est possible de congurer les
moniteurs connectés de manière à dupliquer votre écran principal ou à
étendre le bureau Windows an de visualiser davantage d'applications en
mĂŞme temps. Les dispositifs graphiques USB DisplayLink peuvent
également être congurés pour servir d'achage principal.
Le DisplayLink Manager permet une conguration complète de tous les
achages USB supplémentaires, notamment :
• Prise en charge d'achages USB supplémentaires dans Windows 7, 8,
8.1, 10 et versions ultérieures
• Résolution jusqu'à 3840 x 2160 pour le port d'achage, 2048 x 1152
pour DVI-I, DVI-D (résolution supérieure à 2048 x 1152 uniquement
disponible en mode de sortie vidéo unique)
• Orientation d'achage et modication de l'emplacement
• Agencement des achages
Le logiciel DisplayLink fournit Ă©galement des pilotes pour Sound et
Ethernet intégrés à la gamme DL-3000. Ces derniers peuvent également
être sélectionnés dans le panneau de commande de Windows.
Conguration de OS-X
Ă€ l'installation du logiciel DisplayLink pour OS-X disponible sur
www.targus.com, les utilisateurs de MacBook peuvent se servir des
préférences du système pour les achages an d'ajuster les moniteurs
externes. OS-X permet de congurer tous les achages USB
supplémentaires, notamment :
• Prise en charge d'achages USB supplémentaires dans OS-X 10.9 ou
versions ultérieures
• Résolution jusqu'à 3840 x 2160 pour le port d'achage, 2048 x 1152
pour DVI-I, DVI-D (résolution supérieure à 2048 x 1152 uniquement
disponible en mode de sortie vidéo unique)
• Orientation d'achage et modication de l'emplacement
• Agencement des achages
Le logiciel DisplayLink fournit Ă©galement des pilotes pour Sound et
Ethernet intégrés à la gamme DL-3000.
Connecteur
casque audio
Port USB 3.0Port USB 3.0Port USB 3.0
(prend en charge la
charge de l'appareil)
DVI-I DP++ DVI-D Gigabit
Ethernet
Port USB vers
ordinateur
portable
Port
USB 3.0
Port
USB 3.0
Port
USB 3.0
Entrée
d'alimentation
Encoche pour
cadenas
Les fonctionnalités et spécications peuvent être modiées sans
préavis. Microsoft et Windows sont des marques déposées de
Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Toutes les marques commerciales et les marques déposées sont la
propriété de leurs détenteurs respectifs. ©2015 Fabriqué ou importé
par Targus Europe Ltd., Feltham, Middlesex TW14 8HA, R-U.
Sommaire
• Station d'accueil USB 3.0 DV1K-4K Universal USB
de Targus
• Câble USB 3.0
• Adaptateur électrique CA
Caractéristiques
• Port d'achage (DP++)
• Port DVI-I
• Port DVI-I (prend en charge le mode d'achage double ; sélectionnez deux
ports de sortie vidéo sur trois)
• Ports avals 6 x USB 3.0 (le port marqué de prend en charge BC 1.2 et la
charge de l'appareil iOS Ă  2,4 A maxi.)
• Gigabit Ethernet
• Ports entrée/sortie audio (connecteur casque 3,5 mm)
• Encoche pour verrou de sécurité
• Câble USB 3.0
• Adaptateur électrique CA 45 W
Conguration requise
Matériel
• Port USB (USB 3.0 recommandé)
Système d'exploitation (parmi les suivants)
• Microsoft Windows® 7, Windows® 8, Windows® 8.1, ou Windows® 10 (32/64 bits)
• Mac OS® X v10.8, v10.9, ou v10.10
• Android 5.0, 5.1
Consultez www.targus.com pour obtenir une liste des systèmes
d'exploitation compatibles les plus récents
Conguration d'Android
Installez l'application DisplayLink Desktop pour Android 5.0 et versions
ultérieures à partir de Google Play Store. Activez le mode hôte/débogage
USB sur votre appareil Android.
Deux ans
RĂ©glementation
Déclaration du FCC (conformité testée)
Targus garantit que ce produit sera exempt de tout défaut de matériau et
de fabrication pendant deux ans. Si votre accessoire Targus s'avère être
défectueux durant cette période, Targus s'engage à réparer ou remplacer
rapidement votre accessoire. Cette garantie ne couvre pas les dommages
accidentels, l'usure ou les dommages immatériels ou indirects. En aucun
cas, Targus ne saurait ĂŞtre tenu pour responsable pour toute perte ou
dommage des appareils ni en cas de perte, de dommages causés aux
programmes, aux enregistrements ou aux données, ni en cas de
dommages immatériels ou indirects même si Targus a été informé de leur
éventualité. Cette garantie n'aecte en rien vos droits légaux.
Cet appareil est conforme à la partie 15 du règlement du FCC. L'utilisation
est soumise aux deux conditions suivantes: (1) Cet appareil ne doit pas
causer d'interférences nuisibles, et (2) cet appareil doit accepter toute
interférence reçue y compris une interférence pouvant entraîner un
fonctionnement non désiré.
Cet équipement a été testé et déclaré conforme aux limites d'un appareil
numérique de classe B conformément à la partie 15 du règlement du FCC.
Ces limites sont conçues pour fournir une protection raisonnable contre
les interférences nuisibles dans un environnement domestique. Cet
équipement génère, utilise et peut émettre de l'énergie radioélectrique
et peut, en cas d'installation et d'utilisation non conformes aux
instructions, causer des interférences nuisibles aux communications
radio. Cependant, rien ne garantit l'absence d'interférences dans une
installation particulière. Si cet équipement cause des interférences
nuisibles à la réception des signaux de radio ou de télévision, ce qui peut
être déterminé en mettant l'équipement hors tension puis sous tension,
il est conseillé d'essayer de corriger l'interférence par l'une ou plusieurs
des méthodes suivantes:
• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'équipement et le récepteur
• Brancher l'équipement sur un circuit diérent de celui sur lequel le
récepteur est branché
• Contacter le distributeur ou un technicien radio/TV expérimenté
Tout changement ou modication non autorisée par la partie
responsable de la conformité peut entraîner la perte du droit d'utilisation
de cet Ă©quipement.
Assistance technique
• docksupportemea@targus.com
Pour les pilotes, consultez le lien ci-dessous et délez pour la prise en charge
• http://cdn.targus.com/web/uk/downloads/dock130euz.pdf
FR

Produktspezifikationen

Marke: Targus
Kategorie: Ladestation/Dockingstation
Modell: DV1K-4K

Brauchst du Hilfe?

Wenn Sie Hilfe mit Targus DV1K-4K benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Ladestation/Dockingstation Targus

Targus

Targus DOCK220EUZ Bedienungsanleitung

19 August 2024
Targus

Targus Mobile docking station with video Bedienungsanleitung

17 August 2024
Targus

Targus ACP51EUZ Bedienungsanleitung

5 August 2024
Targus

Targus DOCK110EUZ Bedienungsanleitung

31 Juli 2024
Targus

Targus ACP71USZ Bedienungsanleitung

29 Juli 2024
Targus

Targus ACA928EUZ Bedienungsanleitung

27 Juli 2024
Targus

Targus ACP70USZ Bedienungsanleitung

27 Juli 2024
Targus

Targus DOCK520EUZ Bedienungsanleitung

26 Juli 2024
Targus

Targus ACP71EU Bedienungsanleitung

25 Juli 2024
Targus

Targus DOCK177EUZ Bedienungsanleitung

23 Juli 2024

Bedienungsanleitung Ladestation/Dockingstation

Neueste Bedienungsanleitung fĂĽr -Kategorien-

Polk

Polk BOOM Bit Bedienungsanleitung

16 Oktober 2024
Vorago

Vorago KSP-600 Bedienungsanleitung

8 Oktober 2024
IDance

IDance Mini Blaster 2L Bedienungsanleitung

7 Oktober 2024
Jam

Jam Splash Bedienungsanleitung

5 Oktober 2024
Jam

Jam Thrill HX-P320 Bedienungsanleitung

4 Oktober 2024
Aukey

Aukey SK-S1 Bedienungsanleitung

3 Oktober 2024
Rapoo

Rapoo A500 Bedienungsanleitung

2 Oktober 2024
Gembird

Gembird DD-U3M2 Bedienungsanleitung

1 Oktober 2024
Urban Factory

Urban Factory HCS02UF Bedienungsanleitung

1 Oktober 2024
Urban Factory

Urban Factory HCS01UF Bedienungsanleitung

1 Oktober 2024
