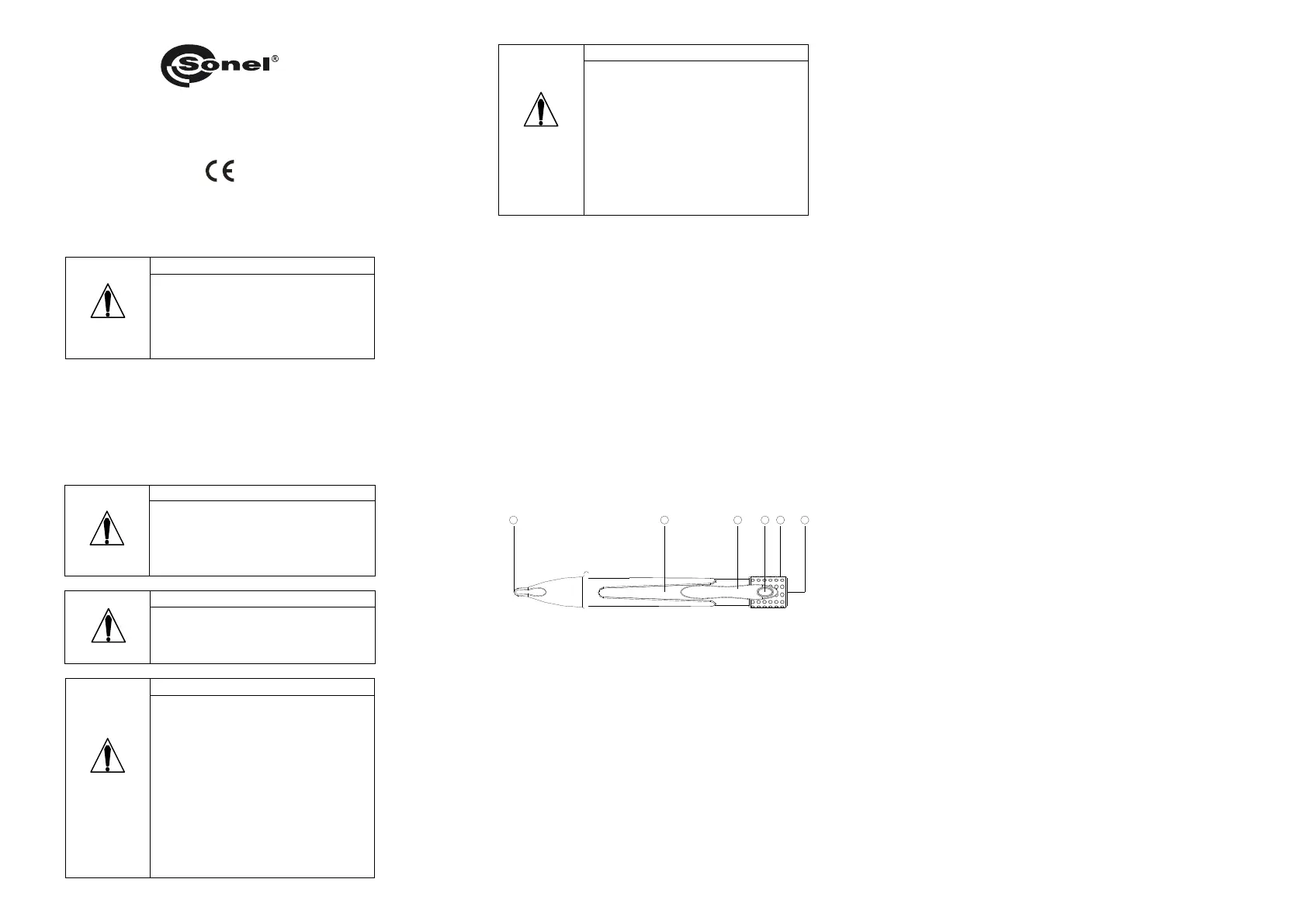

BEZDOTYKOWY WSKAŹNIK NAPIĘCIA

PRZEMIENNEGO -2 Z LATARKĄ VT

INSTRUKCJA OBSŁUGI

Wersja 1.03 03.07.2023

OSTRZEŻENIE

Należy przeczytać ze zrozumieniem

wszystkie informacje dotyczące bez-

pieczeństwa znajdujące się w niniej-

szej instrukcji obsługi przed rozpo-

częciem obsługi lub serwisowania

urządzenia.

1 Bezpieczeństwo

Niniejsza instrukcja obsługi oraz wszelkie oznaczenia na narzę-

dziu dostarczają informacji celem unikania zagrożeń i niebezpiecznych

praktyk związanych z wykorzystaniem wskaźnika. Należy przestrze-

gać wszystkich dostępnych informacji dotyczących bezpieczeństwa.

OSTRZEŻENIE

Należy przeczytać instrukcję ze zro-

zumieniem przed rozpoczęciem ob-

sługi. Brak zrozumienia w zakresie

bezpiecznej obsługi może spowodo-

wać wypadek lub śmierć.

OSTRZEŻENIE

Niebezpieczeństwo porażenia prą-

dem - kontakt z obwodami pod na-

pięciem może spowodować poważne

obrażenia lub śmierć.

OSTRZEŻENIE

Niebezpieczeństwo porażenia prą-

dem:

 Nie używać urządzenia, jeśli jest

mokre lub uszkodzone.

 Nie stosować przy napięciu zna-

mionowym wyższym niż dopusz-

czalne pomiędzy końcówką sondy

i uziemieniem.

 Nie korzystać, gdy obudowa jest

otwarta.

Nieprzestrzeganie tych ostrzeżeń

może doprowadzić do poważnych

obra żeń lub śmierci.

OSTRZEŻENIE

 Nie należy próbować naprawiać

urządzenia, gdyż nie zawiera ono

części, które mogą być serwiso-

wane przez użytkownika.

 Nie wystawiać urządzenia na dzia-

łanie wysokich temperatur lub wil-

goci (patrz specykacja).

Nieprzestrzeganie tych ostrzeżeń

może doprowadzić do poważnych

obrażeń lub śmierci oraz uszkodze-

nia urządzenia.

2 Cechy

 Bezdotykowe wykrywanie napięcia przemiennego w zakresie

90...1000 V (50/60 Hz).

 Wytrzymała dwukomponentowa obudowa.

 do wykrywania przerw w instalacji lub Możliwość stosowania

obecności napięcia w gniazdach, lampach, wyłącznikach,

przewodach i kablach.

 Jasny sygnał świetlny diody LED i dźwiękowy, gdy obecne jest

napięcie.

 Wbudowana latarka z przyciskiem ON/OFF.

 Wygodny kieszonkowy rozmiar z zaczepem.

 Niezbędne narzędzie dla każdego elektryka i montera.

3 Opis

-2 jest przeznaczony do sygnalizowania Wskaźnik napięcia VT

obecności napięcia AC za pomocą diody LED i dźwięk u. Posiada

wbudowaną latarkę z przyciskiem ON/OFF.

①

①①

Latarka

②

②②

Uchwyt wskaźnika

③

③③

Włącznik/Wyłącznik latarki ON/OFF

④

④④

Klips

⑤

⑤⑤

Obudowa wskaźnika

⑥

⑥⑥

Końcówka wskaźnika

4 Działanie

Wskaźnik napięcia stosuje się do wykrywania przewodów fazo-

wych, przerw w przewodach i obecności napięcia AC w:

 gniazdach,

 przełącznikach,

 nikach, wyłącz

 bezpiecznikach,

 przewodach i kablach.

Uwaga: Wskaźnik napięcia może zostać użyty do wykrycia przerwy w prze-

wodzie:

 do znalezienia przerwy w przewodzie fazowym: obserwować przewód do

momentu zaniku sygnału,

 do znalezienia przerwy w przewodzie neutralnym: podłączyć obciążenie

pomiędzy przewód fazowy a neutralny. Obserwować przewód do momentu

zaniku sygnału.

5 Obsługa

 Przed użyciem należy przetestować urządzenie na znanym działa-

jącym obwodzie lub urządzeniu:

 iwaniami na Jeżeli urządzenie nie działa zgodnie z oczek

znanym i działającym obwodzie, należy wymienić baterie.

 Jeżeli urządzenie nadal nie funkcjonuje zgodnie z oczekiwa-

niami, należy wysłać urządzenie do naprawy.

 Umieścić końcówkę sondy na lub w pobliżu obwodu lub urządze-

nia do testowania. Świecenie diody LED i sygnał dźwiękowy

wskazują obecność napięcia przemiennego od 90…1000 V AC

(50/60 Hz).

Uwaga:

 Wskaźnik napięcia nie wykrywa napięcia w kablach zbrojonych lub kablach

w kanale, za metalowymi panelami lub w metalowych obudowach.

 Wskaźnik może reagować na wolnozmienne pole elektrostatyczne, np. nae-

lektryzowane materiały.

 Wskaźnik może pokazywać obecność napięcia w dalszej odległości od ba-

danego obiektu, w przypadku dużego nagromadzenia obiektów pod napię-

ciem w pobliżu (np. skrzynki kablowe).

6 Wymiana baterii

1. Odłączyć urządzenie od obwodu.

2. Odgiąć klips (4) i ściągnąć uchwyt wskaźnika przesuwając go (2)

w prawo (względem rysunku obok).

3. Wymienić baterie (błędna polaryzacja może uszkodzić wskaźnik).

4. Założyć pokrywę na komorę baterii.

7 Specykacja techniczna

Urządzenie nie posiada charakteru wzorca i dlatego nie podlega

wzorcowaniu. Właściwą formą kontroli dla tego typu przyrządów

jest sprawdzenie.

a) Wskaźniki.......................... dioda LED i sygnalizator dźwiękowy

b) Zakres napięcia................................. 90...1000 V AC (50/60 Hz)

c) Kategoria przepięciowa ....................................... CAT III 1000 V

d) Stopień zanieczyszczenia........................................................ 2

e) obudowy Stopień ochrony .................................................. IP54

f) Temperatura pracy ................................................. - 0 C 10…+5 °

g) do 80% bez kondensacji Wilgotność...........................................

h) Bateria ......... 2 x 1,5 V (baterie AAA, NEDA 24A lub IEC LR 03)

i) Wymiary ........................ 177 mm (długość), Φ27 mm (przekrój)

j) Waga....................................................... ok. g (bez baterii) 100

k) Latarka .......................................................... biała z diodą LED

Wyprodukowano w Chińskiej Republice Ludowej

na zlecenie SONEL S.A.

6 5 4 3 2 1

NON-CONTACT AC VOLTAGE DETECTOR

WITH FLASHLIGHT -2 VT

USER MANUAL

Version 1.03 03.07.2023

WARNING

Read understand all of the iand n-

structions and safety information in

this manual before operating or ser-

vicing this tool.

1 Safety

This instruction manual and any markings on the tool provide in-

formation for avoiding hazards and unsafe practices related to the

use of this tool. Observe all of the safety information provided.

WARNING

Read and understand this material

before operating or servicing this

equipment. Failure to understand how

to safely operate this tool can result in

an accident causing serious injury or

death.

WARNING

Electric shock hazard - contact with

live circuits can result in severe injury

or death.

WARNING

Electric shock hazard:

 Do not use the unit if it is wet or

damaged.

 Do not apply more than the rated

voltage between the probe tip and

earth ground.

 Do not operate with the case

open.

Failure to observe these warning can

result in severe injury or death.

WARNING

 Do not attempt to repair this unit. It

contains no user-serviceable

parts.

 Do not expose the unit to ex-

tremes in temperature or high hu-

midity (see specications).

Failure to observe these precautions

can result in injury and can damage

the instrument.

2 Features

 Non-contact detection of AC Voltage 90…1000 V (50/60 Hz).

 Rugged, double molded case.

 May be used to nd a break in a wire or detect the presence of

voltage at outlets, lighting xtures, circuit breakers, wires and

cables.

 Bright LED and audible beeper indica r if voltage is present. to

 Built-in bright ashlight with ON/OFF button.

 Convenient size with pocket clip.

 An essential tool for every electrician and tradesperson.

3 Detector description

The VT-2 voltage detector is intended to signal the presence of

AC voltage with an LED on and an acoustic notication. Built-in

bright ashlight with ON/OFF button and audible beeper indicator.

①

①①

Flashlight

②

②②

Detector handle

③

③③

Flashlight power ON/OFF

④

④④

Detector clip

⑤

⑤⑤

Detector body

⑥

⑥⑥

Detector cap

4 Operation

The Voltage Detector is useful for the identifying phase conduc-

tors, finding a break in a wire and detecting the presence of AC volt-

age at:

 outlets,

 switches,

 circuit breakers,

 fuses,

 wires and cables.

Note: The voltage detector can be used to nd a break in a wire:

 to nd a break in a phase conductor, trace the wire until the signal

stops,

 to nd a break in a neutral conductor, connect a load between the

phase and neutral. Trace the wire until the signal stops.

5 Operating of voltage detector

 Test the unit on known f tioning circuit or component: unc

 If the unit does not function as expected on a known func-

tioning circuit, replace the batteries.

 If the unit still does not function as expected, send the unit to

repair.

 Place the probe tip on or near the circuit or unit to be tested. LED

and audible beeper indicate the presence of AC Voltage from

90…1000 V (50/60 Hz).

Note:

 The voltage detector cannot detect voltage on armored cable or on

cable in conduit, behind panels or in metallic enclosures.

 The detector can react to extremely low frequency electrostatic

eld, such as electried materials.

 The detector can show the presence of voltage at a greater di-

stance from the object, in the case of high concentration of live ob-

jects in the near to measured object (eg. circuits box).

6 Battery replacement

1. Disconnect the unit from the circuit.

2. Fold back the clip (4) and remove detector handle (2) by moving it

to the right side (according to the picture).

3. Replace the batteries (wrong polarity of batteries may damage de-

tector).

4. Put the battery compartment cover.

7 Technical specications

The device does not have the character of a standard and therefore

is not subject to calibration. The proper form of control for this type of

instrument is checking.

a) Indicators LED and audible beeper ............................................

b) ange Voltage r .................................. 90…1000 V AC (50/60 Hz)

c) Overvoltage category ......................................... CAT III 1000 V

d) egree Pollution d ...................................................................... 2

e) Ingress protection .............................................................. IP 54

f) Operating temperature ........................................... -10…+5 °0 C

g) Humidity ........................................... 80% without condensation

h) Battery ........ 2 x 1,5 V batteries (AAA, NEDA 24A or IEC LR 03)

i) Dimensions ..................... mm (length), mm (diameter) 177 Φ27

j) Weight ..................................... approx. 100 (without batteries) g

k) Flashlight ............................................................ one white LED

6 5 4 3 2 1

DETECTOR DE TENSIÓN SIN CONTACTO

CON LINTERNA VT-2

MANUAL DE USO

Versión 1.03 03.07.2023

AVISO

Lea detenidamente este manual de

instrucciones antes de utilizar el

equipo.

1 Seguridad

Este manual de instrucciones las advertencies en el propio

equipo proporcionan información para evitar practica

peligrosas relacionadas con el uso de este equipo. Lea toda la

información de seguridad proporcionada.

AVISO

Lea detenidamente este manual de

instrucciones antes de utilizar el

equipo. Un error en el uso del equipo

puede provocar un accidente grave.

AVISO

Peligro de electrocución – el contacto

con circuitos en tensión puede

provocar heridas o la muerte.

AVISO

Peligro de electrocución:

 No use el equipo si está humedo o

dañado.

 No apliqué mas tension de la que

el equipo puede soportar según

sus especicaciones entre la

punta reprueba y tierra.

 No usar con la carcasa abierta.

El no seguimiento de estas

advertencias puede provocar heridas

severas o la muerte.

AVISO

 No intente reparar el equipo. Con-

tiene partes no reparables.

 No exponga al equipo a

temperaturas extremas o alta

humedad (ver especicaciones).

El no seguimiento de estas

advertencias puede provocar heridas

severas o la muerte.

2 Caracteristicas

 Detección de tension alterna sin contacto 90…1000 V

(50/60 Hz).

 Envolvente rigida.

 P ser utilizado para localizar un corte en un cable o uede

detectar la presencia de tension en enchufes o tomas de

corriente, accesorios de iluminación, interruptores

magnetotermicos y cables.

 Indicador acustico y luminoso LED en caso de presencia de

tensión.

 Incluida linterna con boton ON/OFF.

 Tamaño pequeño con clip para colgar.

 Una herramienta esencial para cualquier instalador.

3 Descripción del detector

El detector de tensión - tiene como function principal la de VT 2

detector la presencia de tension alterna, con señalización

acustica y luminosa LED. Ademas incorpora una linterna con

boton ON/OFF.

①

①①

Linterna

②

②②

Sujección del detector

③

③③

Boton ON/OFF de la linterna

④

④④

Clip del detector

⑤

⑤⑤

Cuerpo del detector

⑥

⑥⑥

Capuchón del detector

4 Funcionamiento

El detector de tension es usado para identicar conductores

de fase, localizador de roturas de cables y detector la tension

alterna en:

 enchufes,

 interruptores,

 interruptores magnetotermicos ,

 fusibles,

 cables.

Nota: El detector de tension puede ser utilizado para localizar una rotura en

un cable:

 para encontrar la rotura en un conductor de fase, trazar el cable hasta que

la señal se detenga.

 para encontrar la rotura en un conductor neutron, conectar una carga entre

la fase y el neutron. Trazar el cab le hasta que la señal se detenga.

5 Funcionamiento del detector

 Compruebe el equipo en un circuito en funcionamiento conocido:

 Si el equipo no funciona como se espera, reemplace las

baterias.

 Si todavía no funciona como se espera, contacte con el

servicio técnico para su reparación.

 Coloque la punta de prueba en o cerca de un circuito o equipo

para ser comprobado. El avisador LED luminoso y el beep

acustico indica la presencia de tension alterna en el rango

90…1000 V (50/60 Hz).

Nota:

 El detector de tension no puede detector tension en cables con pantalla o

en cables que circulan pir conductos, panels o envolventes metalicas.

 El detector puede reaccionar antes campos electroestaticos de baja

frecuencia, así como materiales electrificados.

 El detector puede señalizar la presencia de tension a gran distancia del

objeto, en el caso de una alta concentración de equipos en tension cerca

del objeto a medir.

6 Reemplazo de baterias

1. Desconecte el equipo de cualquier circuito.

2. Repliegue el clip (4) y extraiga la zona de sujección del detector

(2) moviendolo a la derecha (según el dibujo).

3. Reemplace las baterias (una polaridad erronea puede dañasr el

detector).

4. Coloque la tapa del compartimento de las baterias de Nuevo.

7 pecicaciones Es técnicas

El dispositivo no tiene el carácter de un patrón, por lo tanto, no está

sujeto a . La forma adecuada de control para este tipo de calibración

instrumento es la verificación.

a) Indicadores LED y beep acustico ................................................

b) Rango de tensión ............................ 90…1000 V AC (50/60 Hz)

c) Categoría de sobretensión ................................. CAT III 1000 V

d) Grado de polución ................................................................... 2

e) Grado de protección ........................................................... IP54

f) Temperatura de funcionamiento ............................. -10…+5 °0 C

g) Humedad ............................................... 80% sin condensación

h) Baterias ...................... 2 x 1,5 V (AAA, NEDA 24A o IEC LR 03)

i) Dimensiones mm (largo), mm (diametro) ..................... 177 Φ27

j) Peso ................................................. aprox. 100 as) g (sin baterí

k) Linterna .............................................................. LED blanco un

Produktspezifikationen

Marke:	Sonel
Kategorie:	Nicht kategorisiert
Modell:	VT-2

Brauchst du Hilfe?

Wenn Sie Hilfe mit Sonel VT-2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Nicht kategorisiert Sonel

Sonel PAT-95 Bedienungsanleitung

5 September 2024

Sonel CMM-10 Bedienungsanleitung

29 August 2024

Sonel CMP-200F Bedienungsanleitung

29 August 2024

Sonel CMP-402 Bedienungsanleitung

29 August 2024

Sonel LKZ-2500 Start Bedienungsanleitung

29 August 2024

Sonel CMM-30 Bedienungsanleitung

29 August 2024

Sonel KUS-100 Bedienungsanleitung

29 August 2024

Sonel TDR-410 Bedienungsanleitung

29 August 2024

Sonel VT-3 Bedienungsanleitung

29 August 2024

Sonel DB-1 Bedienungsanleitung

29 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024

AEG MECK52 Bedienungsanleitung

16 Oktober 2024

Makita UR012G Bedienungsanleitung

16 Oktober 2024

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024

IFM AC901S Bedienungsanleitung

16 Oktober 2024

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
