Seite 1/57

HANDLEIDING

ELEKTRISCHE FIETSEN

FRAME NUMMERS (VIN)

De framenummers vindt u op het frame van de fiets onderaan de trapas,

zoals aangegeven in onderstaande afbeelding. Aan de hand van het

framenummer kan het model fiets worden gecontroleerd.

Colofon:

QWIC - Hartmobile BV behoudt zich het recht voor om zonder nadere

kennisgeving wijzigingen in uitvoering(en) en/of prijzen aan te brengen.

Deze handleiding is met grote zorgvuldigheid samengesteld. QWIC kan

echter niet aansprakelijk gesteld worden voor eventuele onjuistheden

van welke aard dan ook.

Handleiding Elektrische Fietsen, v1.0

LET OP! Je ﬁ ets kan afwijken van de afbeeldingen in deze handleiding.

QWIC Elektrische ﬁetsen Handleiding

Gefeliciteerd!

U bent de trotse bezitter van een QWIC elektrische fiets. De fiets is uitgerust met

elektronische trapbekrachtiging wat garant staat voor een compleet nieuwe

manier van fietsen. De trapbekrachtiging maakt fietsen lichter en comfortabeler

dan ooit. Of u de fiets nu gebruikt voor woon- werkverkeer, zware boodschappen

of om er zomaar op uit te trekken, het is of u altijd de wind mee heeft. Dankzij de

betrouwbare, duurzame en eenvoudig te bedienen elektronische trapbekrachtiging

wordt inspanning nu ontspanning!

De kans is groot dat u nog niet eerder in het bezit was van een fiets met

elektrische trapbekrachtiging. Om die reden heeft QWIC voor u een uitgebreide

gebruikshandleiding samengesteld. QWIC raadt u aan deze rustig door te nemen.

Vergeet hierbij vooral niet de garantiebepalingen goed te bestuderen.

Voor meer informatie of de laatste nieuwtjes kunt u terecht op onze website

www.qwic.nl

Wij wensen u veel plezier met uw fiets.

Met vriendelijke groet,

E info@qwic.nl

U www.qwic.nl

Postadres: Hartmobile BV

Korte Papaverweg 15

1032 KA Amsterdam

QWIC Elektrische ﬁetsen Handleiding

INHOUD

Inhoud

Bedieningspaneel Trend, Urban en Smart-e-3 4

1.1 Informatie op het scherm

1.2 Modes

1.3 Het instellen van de trapbekrachtiging

1.4 De ‘Powerlaunch’ functie

1.5 Schermverlichting

1.6 Uitschakelen

2 Bedieningspaneel Base 7

2.1 Informatie op het scherm

2.2 Het instellen van de trapbekrachtiging

3 Accu 8

3.1 Bereik (Actieradius)

3.2 Accu loskoppelen en uitnemen

3.3 Accu opladen

3.4 Wat u verder moet weten over uw accu

4 Trapbekrachtiging 12

4.1 Wat is Trapbekrachtiging?

4.2 Trapbekrachtiging in- en uitschakelen

4.3 Wat u verder moet weten over Trapbekrachtiging

5 Opvouwen smart-e-III 13

5.1 Stappenplan opvouwen smart-e-III

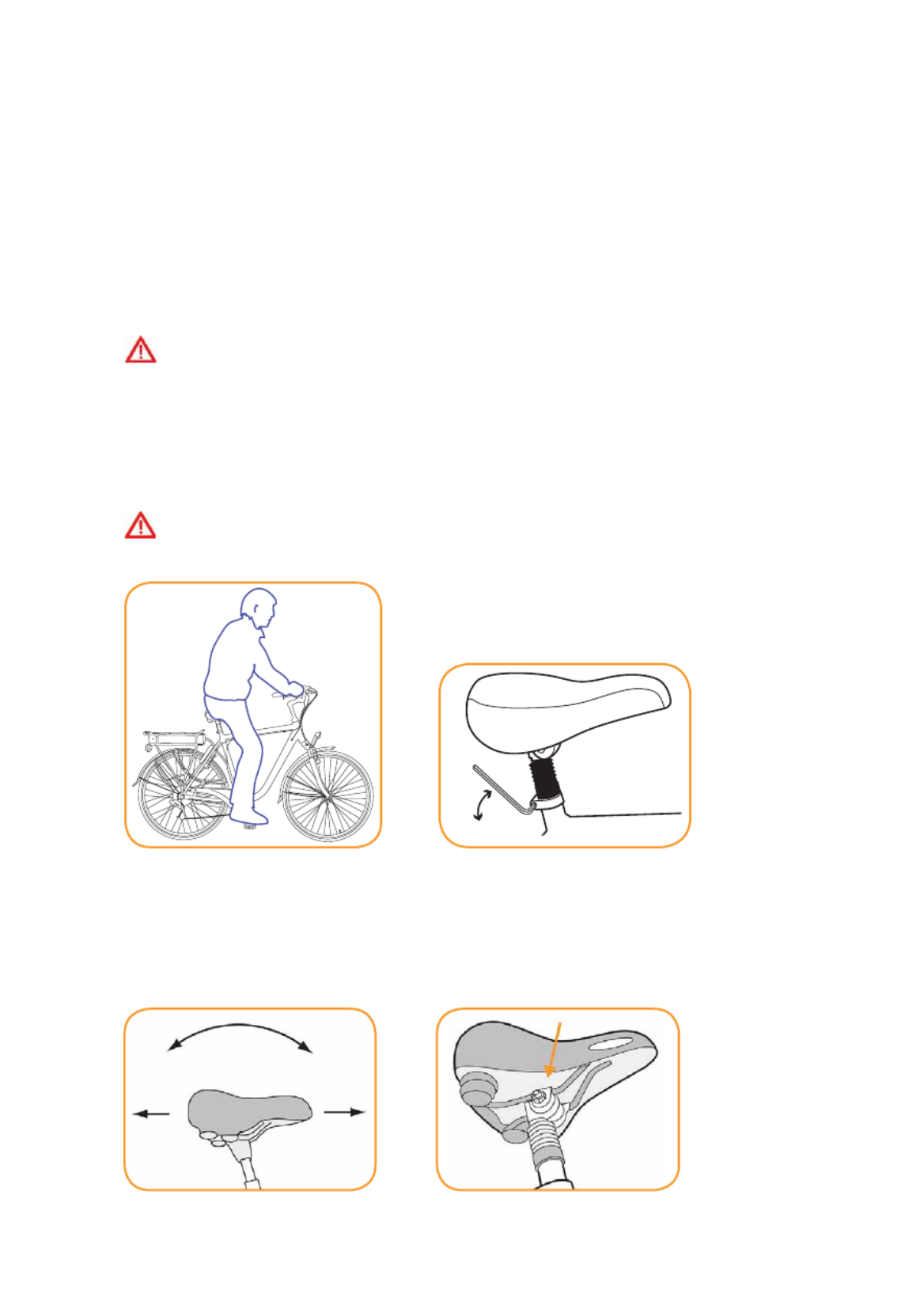

6 Zadel 14

6.1 Gewenste zithoogte

562 Zadel instellen

7 Stuur 15

7.1 Gewenste stuurinstelling

7.2 Stuur instellen

QWIC Elektrische ﬁetsen Handleiding

8 Verlichting 16

8.1 Verlichting in- en uitschakelen

9 Remmen 17

9.1 Gewenste afstelling remmen

9.2 Grove afstelling remmen

9.3 Fijne afstelling remmen

9.4 Remblokjes vervangen

10 Banden 18

10.1 Gewenste bandenspanning

11 Versnellingen 19

11.1 Schakelen

12 Slot 20

12.1 Uitleg slot

13 Onderhoud 21

13.1 Servicebeurten

13.2 Algemeen onderhoud

13.3 Schoonmaken

13.4 Behandeling

13.5 Aanhaalmomenten

13.6 Rijklaarmaken

13.7 Servicebeurt

13.8 Servicetabel

13.9 Controle

14 Waarschuwingen 26

15 Uitvoeringen overzicht 28

QWIC Elektrische ﬁ etsen Handleiding

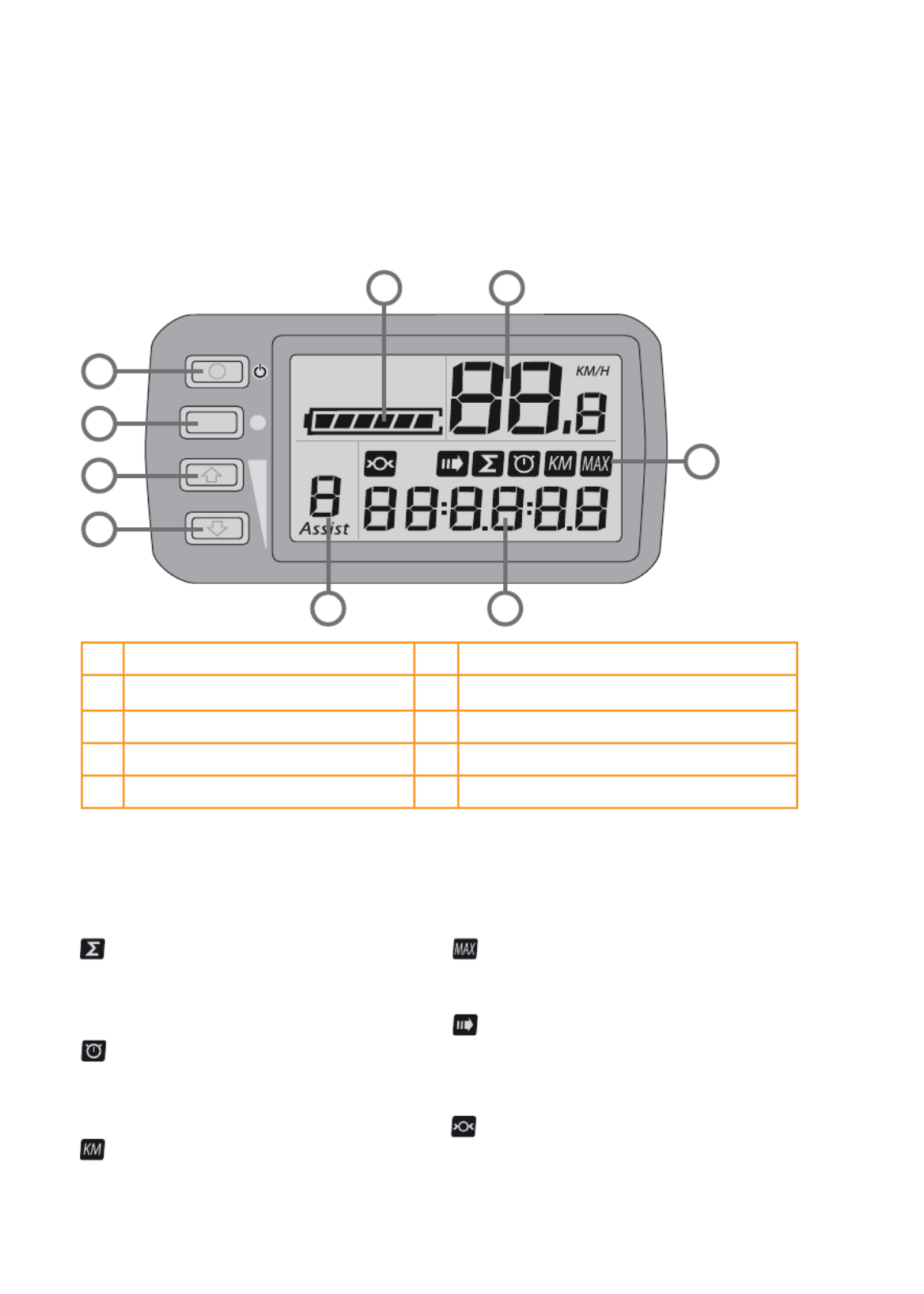

1 Bedieningspaneel Trend, Urban en Smart-e

1.1 Informatie op het scherm

Het display werkt alleen als de accu in de fiets zit. Bij de Smart-e dient u ook het slot

van de accu in de ‘AAN’ stand te zetten. Schakel het bedieningspaneel aan met de

‘AAN’ knop (knop 1).

1. AAN / UIT + Schermverlichting 5. Accu indicator

2. SET 6. Snelheid

3. Omhoog 7. Bekrachtigingsprogramma (1 tot 6)

4. Omlaag 8. Menu weergave

9. Menu iconen

1.2 Menu’s

Druk op ´SET´ (knop 2) en gebruik vervolgens de pijltjestoetsen (knop 3 en 4) om

te kiezen tussen de menu’s. Het display bied keuze uit de volgende menu´s:

 g. 1.1

5 6

7 8

Totaal afstand

Totaal op de fiets afgelegde afstand.

Resetten is niet mogelijk

Timer

Effectief gereden tijd sinds laatste reset.

Terugzetten: ‘Omlaag’ 2 sec. indrukken

Trip afstand

Gereden afstand (km) sinds laatste reset.

Terugzetten: ‘Omlaag’ 2 sec. indrukken

Maximale snelheid

Maximaal gereden snelheid.

Shuffle mode

Bovenstaande 4 opties om de beurt

weergeven

Bandenmaat

Houd ‘SET’ 10 sec. ingedruk en stel

vervolgens met ‘Omhoog’ en ‘Omlaag’

de gewenste bandenmaat in

QWIC Elektrische ﬁ etsen Handleiding

1.3 Het instellen van de trapbekrachtiging

Gebruik de pijltjestoetsen (knop 3 en 4) om te kiezen tussen de 7

bekrachtigingsprogramma’s (0 tot 6). De 6e stand geeft de sterkste bekrachtiging.

In stand ‘0’ levert de motor geen bekrachtiging maar kunt u wel gebruik maken van

het display van uw fiets. Houd er rekening mee dat de accu bij gebruik van een

sterke bekrachtiging sneller leegloopt dan bij een lichtere bekrachtiging.

1.4 De ‘Powerlaunch’ functie

Gebruik de Powerlaunch functie om vanuit stilstand weg te rijden tot ca. 6 km/h

zonder hiervoor bij te hoeven trappen. Ga op de fiets zitten en houd uw beide

handen aan het stuur. Houd de ‘Omhoog’ knop ingedrukt zonder te trappen. Na

enkele seconden slaat de motor aan. Zodra u de ‘Omhoog’ knop loslaat schakelt de

Powerlaunch functie zichzelf uit.

1.5 Schermverlichting

Druk op de ‘AAN/UIT’ knop om de schermverlichting in te schakelen. Druk nogmaals

op ‘AAN/UIT’ om deze weer uit te schakelen.

1.6 Uitschakelen

Druk de ‘AAN/UIT’ knop 2 seconden in om het systeem uit te schakelen.

LET OP! U kunt het bedieningspaneel alleen gebruiken wanneer de accu is

aangesloten op de ﬁ ets. Bij de Smart-e dient ook het accuslot in de ‘AAN’ stand

te staan.

LET OP! Wanneer de accu tijdens het ﬁ etsen in de ‘UIT’ stand staat of u de ﬁ ets

zonder accu gebruikt kunnen willekeurige waardes in het display verschijnen

doordat de motor lichte stroompjes opwekt. Alles dat in het display verschijnt

wanneer het systeem niet staat ingeschakeld kunt u negeren.

LET OP! Gebruik de Powerlaunch functie alleen wanneer u met uw beide

handen aan het stuur op de ﬁ ets zit. Houd uw handen bij de remmen. De

bekrachtiging is te krachtig om naast te kunnen lopen.

QWIC Elektrische ﬁetsen Handleiding

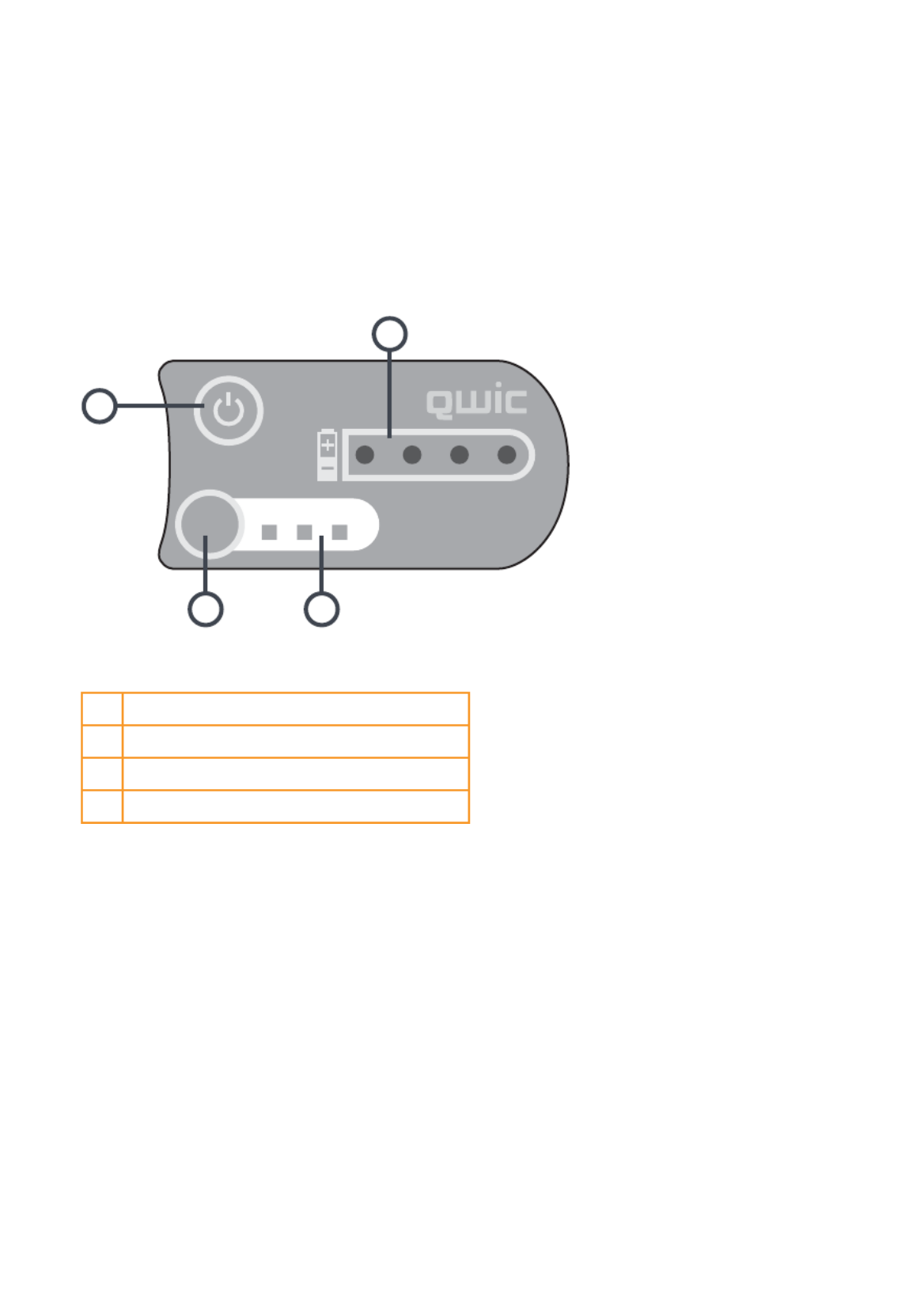

2 Bedieningspaneel Base

2.1 Informatie op het scherm

Zorg dat het contactslot van de accu op de ‘AAN’ stand staat.

Schakel het bedieningspaneel aan met de ‘AAN’ knop (knop 1).

1. AAN/UIT

2. Accu indicator

3. Bekrachtiging instellen

4. Bekrachtigingsprogramma

2.2 Het instellen van de trapbekrachtiging

Gebruik de modeknop (knop 3) om te kiezen tussen de 3 bekrachtigingsprogramma’s.

De 3e stand geeft de sterkste bekrachtiging. Houd er rekening mee dat de accu

bij gebruik van een sterke bekrachtiging sneller ontlaadt dan bij een lichtere

bekrachtiging.

mode eco cruise max

g. 2.1

QWIC Elektrische ﬁetsen Handleiding

3 Accu

3.1 Bereik (Actieradius)

Hoe groot is de tank van mijn elektrische fiets?

De totaalafstand die u kunt afleggen met uw elektrische fiets zonder tussentijds

opladen noemen we de actieradius. U wilt ongetwijfeld graag weten hoeveel

kilometer u precies kunt fietsen met een volle accu. Helaas is dat niet eenvoudig te

vermelden. De actieradius wordt, naast de capaciteit van de accu, beinvloed door

eeen groot aantal factoren.

Capaciteit accu

Vaak worden accu’s met elkaar vergeleken op basis van de capaciteit (Ampère-uur).

Echter, een vergelijking op basis van uitsluitend capaciteit geeft geen volledig

beeld, aangezien de prestatie van een batterijpakket ook afhangkelijk is van de

batterijspanning (voltage) tijdens het ontladen. Alleen een waargave van ‘10 Ah’

zegt helemaal niets over de capaciteit van de accu en kan u op het verkeerde been

zetten. De beste manier om accu’s met elkaar te vergelijken is door te kijken naar

de hoeveelheid die door de accu geleverd kan worden in wattuur (Wh). Het aantal

Wattuur houdt zowel rekening met de capaciteit van de accu als de gemiddelde

spanning bij het ontladen. Eenvoudig gezegd: hoe hoger het aantal wattuuren hoe

hoger uw actieradius!

Rekenvoorbeeld: Een Trend accu heeft een capaciteit van 10 Ampère-uur (Ah)

en een spanning van 36 Volt (V). Deze accu levert:

10 Ah x 36 V = 360 Wh.

QWIC Levert fietsen met een 216 Wh en een 360 Wh accu. In het specificatieschema

op pagina 27 kunt u zien welk type fiets met welke accu is uitgerust. Zo kunt u de

actieradius van de elektrische fietsen echt goed met elkaar vergelijken.

QWIC Elektrische ﬁetsen Handleiding

Actieradius van elektrische fietsen van QWIC

De capaciteit van de QWIC modellen ligt tussen de 216 Wh en 360 Wh. Bij elke

fiets en in het specificatieschema op pagina 27 kunt u deze eenvoudig met elkaar

vergelijken. Onderstaande tabel geeft een indicatie van de verwachte actieradius

op basis van het eco-programma.

Actieradius indicatie van elektrische fietsen van QWIC

Aantal Wh Verwachte Actieradius

216 40 en 60 kilometer

360 60 en 100 kilometer

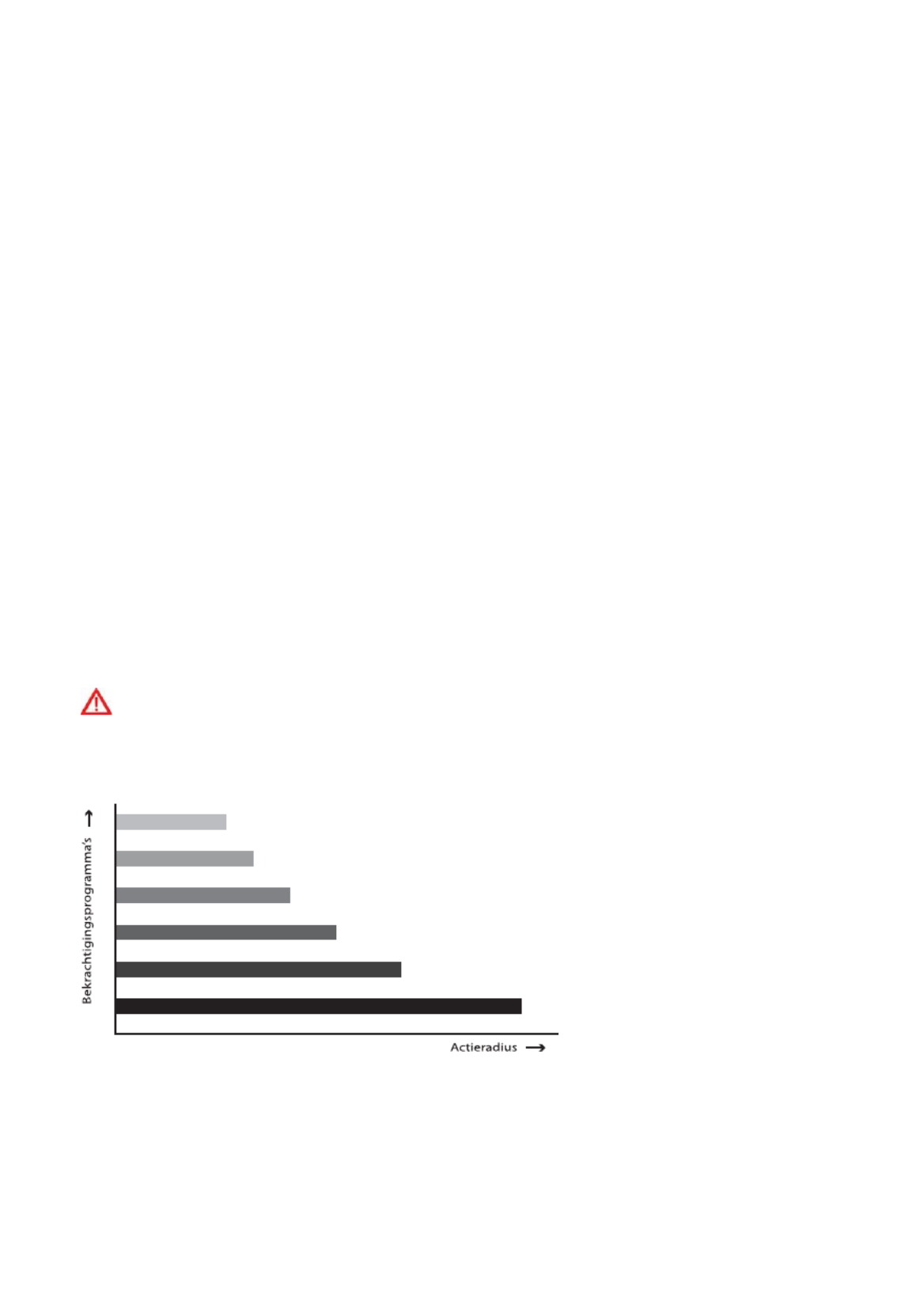

Het is belangrijk u te realiseren welke beinvloedingsfactoren er zijn die uw

actieradius aanzienlijk kunnen verkorten. U kunt er zelf namenlijk veel aan doen

om uw actierasius positief te beinvloeden. Vraag uw QWIC dealer om persoonlijk

advies.

Beinvloedingsfactoren actieradius:

t Het totaalgewicht (gewicht van fiets + berijder + belading)

t De weerstand (windkracht, bandenspanning, versnelling, conditie van het

wegdek en hoogteverschillen)

t Het trapbekrachtigingsniveau

t Uw rijgedrag (tijdig op- en afschakelen en gereden snelheid)

t De buitentemperatuur

t Leeftijd van de accu (Accu-capaciteit neemt af naarmate de accu ouder wordt)

QWIC Elektrische ﬁ etsen Handleiding

LET OP! Verwijder de sleutel na het terugplaatsen van de accu, in verband

met eventueel verlies en/of diefstal van de de sleutel en accu.

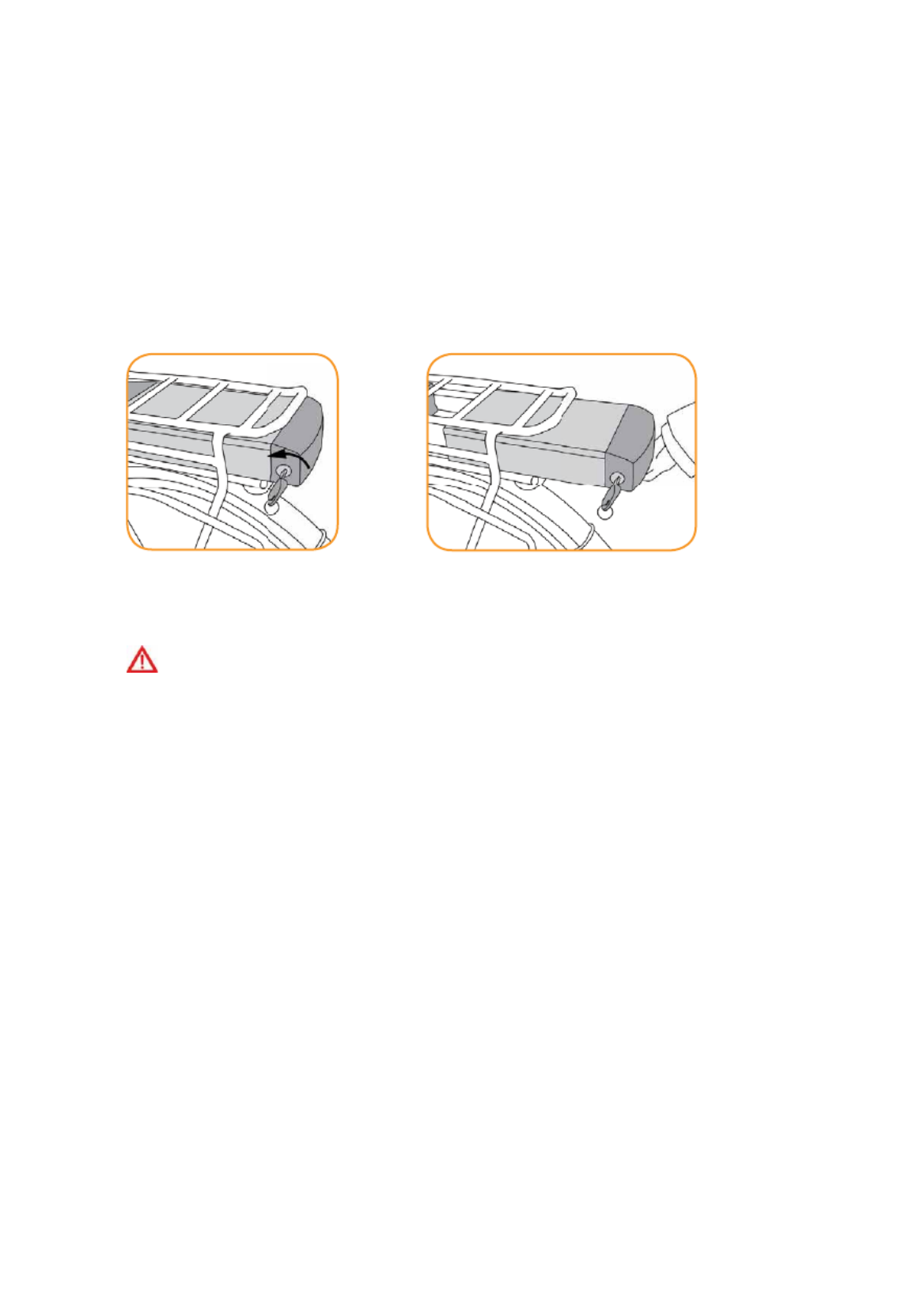

3.2 Accu loskoppelen en uitnemen

Links achterop de accu bevindt zich het accuslot. Hiermee kunt u de accu aan de

fiets vergrendelen of van de fiets loskoppelen.

Om het slot te ontgrendelen: Steek de sleutel in het slot en draait deze linksom

(afbeelding 3.1). Gebruik het handvat aan de achterkant om de accu onder de

bagagedrager uit te trekken (afbeelding 3.2).

 g. 3.1  g. 3.2

QWIC Elektrische ﬁ etsen Handleiding

3.3 Wat u verder moet weten over uw accu

s Sluit het positieve contact van de batterij nooit aan op het negatieve contact.

s De accu is spatwaterdicht en dus bestand tegen regen. U kunt uw ﬁ ets dus

prima gebruiken bij slecht weer. Probeer de accu echter niet bloot te stellen

aan grote hoeveelheden water.

s De belasting voor het milieu is niet zwaar, elektriciteit wordt tot schone

energievorm gerekend. Uw accu moet wel (net als batterijen) aan het einde

van de levenscyclus worden ingeleverd om gerecycled te kunnen worden.

s De prestaties van uw accu zullen bij lage temperaturen afnemen*.

s Het accupakket kan onder ideale omstandigheden circa 1000 - 1200 keer

volledig opgeladen worden. De prestaties zullen door veel gebruik en in

de tijd langzaam afnemen en uiteindelijk moet het accupakket vervangen

worden.

s Stel de batterij niet bloot aan hoge temperaturen (> 50 °C), zoals verwarming,

direct zonlicht en vuur.

s Haal de batterij niet uit elkaar. Raadpleeg de dealer bij problemen.

s Bij langdurige opslag, plaats de accu op een schaduwrijke, koele en droge

plek.

s Maak alleen gebruik van de meegeleverde oplader.

*Alle genoemde speciﬁ caties gelden bij een temperatuur van 25 °C. De

richtlijn is dat de capaciteit met 1 % afneemt bij 1 °C temperatuurdaling.

QWIC Elektrische ﬁ etsen Handleiding

4 Trapbekrachtiging

4.1 Wat is trapbekrachtiging?

De fiets is voorzien van elektrische trapbekrachtiging. De motor vult uw eigen

inspanningen aan, waardoor uw prestaties toenemen terwijl u minder moe wordt.

De werking van de trapbekrachtiging is afhankelijk van de snelheid waarmee de

pedalen rondgedraaid worden en de fietssnelheid.

Wordt er niet getrapt dan doet de motor niets. Wordt er opgestart dan is de

ondersteuning die de motor biedt groot zodat u gemakkelijk op gang geholpen

wordt.

Trapbekrachtiging in- en uitschakelen

Zodra u het bedieningspaneel aanzet staat de trapbekrachtiging ingeschakeld in

de laatst gebruikte stand. Met de pijltjestoetsen kunt u de mate van bekrachtiging

verhogen of verlagen. U kunt de trapbekrachtiging uitschakelen door met het

pijltje naar beneden op het bedieningspaneel de bekrachtiging in de ‘0’ stand te

zetten. Houd er rekening mee dat de accu bij een zware bekrachtiging sneller leeg

loopt dan bij een lichtere bekrachtiging (zie figuur 4.1).

Fig. 4.1 invloed van bekrachtigings-programma op actieradius.

LET OP! Ook de bandenspanning, de massa van de gebruiker, de omgeving

en het fietsgedrag kunnen een grote invloed hebben op de actieradius.

QWIC Elektrische ﬁ etsen Handleiding

4.2 Wat u verder moet weten over trapbekrachtiging

s Door de krachtige ondersteuning zult u makkelijk hogere snelheden halen

dan u gewend bent. Probeer de ﬁ ets eerst in een verkeersluwe omgeving om

zo te wennen aan uw nieuwe ﬁ ets.

s Het opstappen bij de ﬁ ets is, als de trapbekrachtiging is ingeschakeld, anders

dan bij een normale ﬁ ets. U zult makkelijker wegrijden. Laat u niet verrassen

door de ondersteuning en maak u eerst bekend met de ondersteuning

voordat u zich in druk verkeer gaat begeven. Wij raden u aan om

bekrachtigingsprogramma 1 te gebruiker voor het wegﬁ etsen uit stilstand.

s De ﬁ ets zorgt als de trapbekrachtiging uit staat bijna niet voor extra

weerstand. U kunt de ﬁ ets dus altijd, ook zonder accu, als gewone ﬁ ets

gebruiken.

s De trapbekrachtiging is afhankelijk van de trapkracht op de pedalen.

Wanneer u meer kracht levert, zal de trapbekrachtiging meer ondersteuning

bieden bij het ﬁ etsen.

s De trapbekrachtiging is wettelijk begrensd op een snelheid van 25

km/h. Dit wil zeggen dat als u richting een snelheid van 25 km/h gaat de

trapbekrachtiging geleidelijk zal afnemen tot nul.

s De actieradius van de ﬁ ets is afhankelijk van de omstandigheden. De

opgegeven waarden zijn onder gemiddelde omstandigheden gemeten.

De belangrijkste factoren zijn: gewicht berijder, rijsnelheid, hellingen in het

parcours, bandenspanning, tegenwind, veel versnellen en afremmen (stad)

en de buitentemperatuur. Bij zeer lage temperaturen wordt de actieradius

sterk negatief beinvloed. Houdt hier rekening mee.

LET OP! Denk er bij het wegrijden aan dat de trapbekrachtiging uw

inspanning zal versterken. Zet niet te enthousiast af.

LET OP! Schakel de bekrachtiging uit wanneer u van de ﬁ ets afstapt. Loop

nooit met ingeschakelde bekrachtiging.

LET OP! Houd beide remmen ingeknepen wanneer u stilstaat met

ingeschakelde bekrachtiging.

QWIC Elektrische ﬁ etsen Handleiding

6 Zadel

6.1 Gewenste zithoogte

Met de zithoogte wordt de afstand bedoeld tussen het zitgedeelte van het zadel en

de trapper in de benedenstand. De zithoogte is juist ingesteld wanneer de knie net

iets gebogen is terwijl u uw voet op het pedaal (in de benedenstand) heeft staan

(6.1). Aarzelt u vooral niet uw dealer om advies te vragen!

6.2 Zadel instellen

De hoogte van het zadel kan worden ingesteld door de inbusbout bovenaan de

zadelpen met een inbussleutel los te draaien (afbeelding 6.2).

U kunt het zadel kantelen en zowel voor- als achterwaarts verstellen (6.3). Om dit

te doen draait u met een moersleutel de moer aan de onderzijde van het zadel los

(6.4). Vergeet u niet zodra de juiste stand bereikt is deze moer ook weer goed vast

te draaien.

LET OP! Als u uw voeten plat op de grond kunt plaatsen, staat uw zadel te

laag.

LET OP! De veiligheidsstreepjes mogen nooit zichtbaar zijn nadat het zadel

in hoogte afgesteld is.

 g. 6.1  g. 6.2

 g. 6.3  g. 6.4

Produktspezifikationen

Marke:	Qwic
Kategorie:	Elektrofahrrad
Modell:	MN380

Brauchst du Hilfe?

Wenn Sie Hilfe mit Qwic MN380 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Elektrofahrrad Qwic

Qwic MD11 Speed Bedienungsanleitung

8 Oktober 2024

Qwic RD10 Bedienungsanleitung

26 August 2024

Qwic Trend3 Bedienungsanleitung

14 August 2024

Qwic FN7 Bedienungsanleitung

4 August 2024

Qwic MA11 Speed Bedienungsanleitung

1 August 2024

Qwic RD11 Speed Bedienungsanleitung

1 August 2024

Qwic MD11 Bedienungsanleitung

31 Juli 2024

Qwic RD9.2s Bedienungsanleitung

30 Juli 2024

Qwic FN7 Lite Bedienungsanleitung

30 Juli 2024

Qwic Smart-E II Bedienungsanleitung

29 Juli 2024

Bedienungsanleitung Elektrofahrrad

Neueste Bedienungsanleitung für -Kategorien-

Hiboy EX7 Bedienungsanleitung

24 September 2024

Giant Twist Elegance C0 Bedienungsanleitung

22 September 2024

EMG Speedy Bedienungsanleitung

5 September 2024

EMG Rebel Bedienungsanleitung

5 September 2024

EMG SUV e-dust Bedienungsanleitung

5 September 2024

EMG Bomber One Bedienungsanleitung

5 September 2024

EMG Jammy Bedienungsanleitung

5 September 2024

EMG Marilyn Plus Bedienungsanleitung

5 September 2024

Icon.e EASY Bedienungsanleitung

2 September 2024

Wayscral Classy 615 Bedienungsanleitung

2 September 2024
