Seite 1/4
On 24˝ center
IN-615

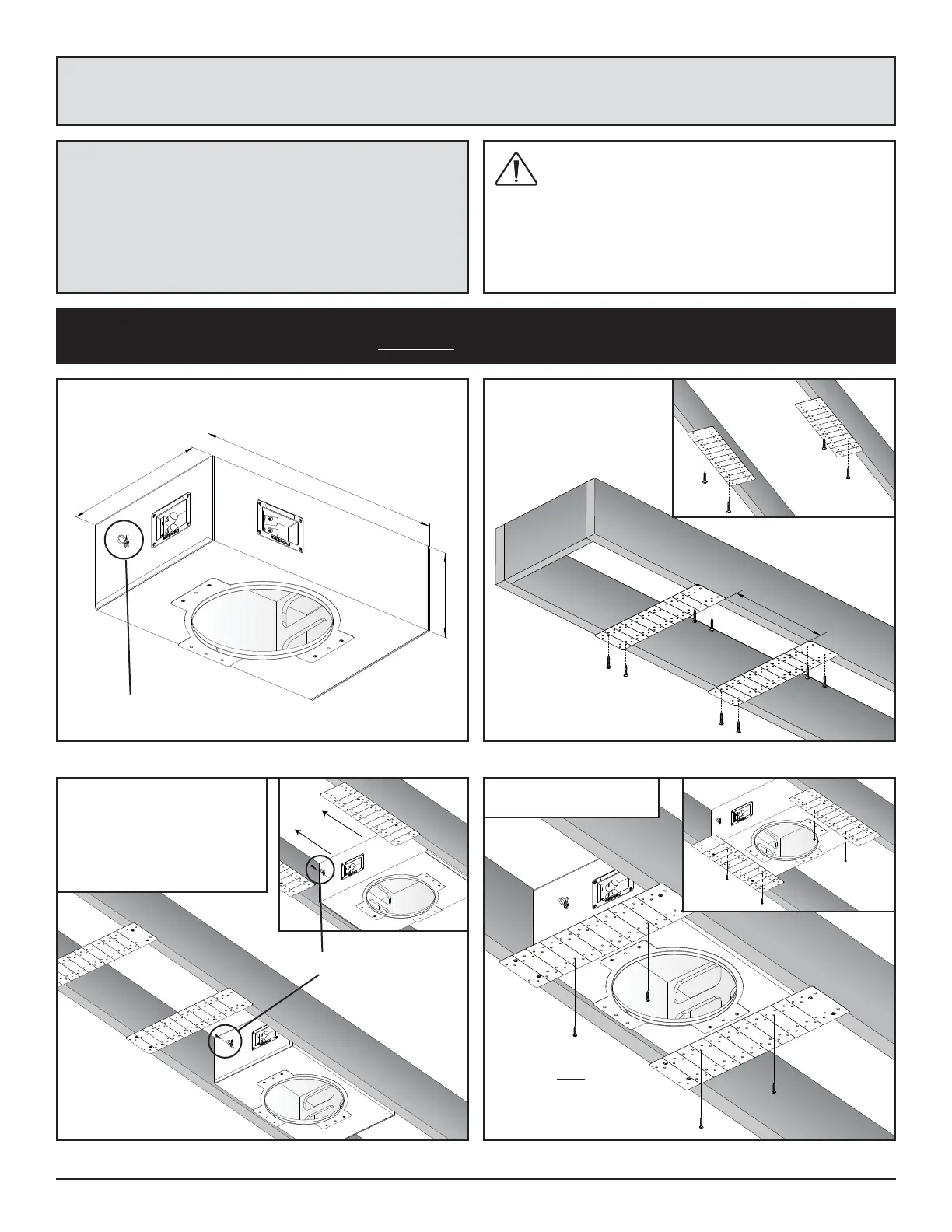

INSTALLATION FOR BX-10R BACKBOX AND SPEAKER
BACKBOX DIMENSIONS INSTALLING BRACKETS
STEP 1
STEP 2 STEP 3
On 16˝ center
On 16˝ center
On 16˝ center
IMPORTANT: Orientation of brackets will differ when used on 24˝ center (see inset)
IMPORTANT: Orientation of backbox and position of wire loop will differ when used
on 24˝ center (see inset)
On 24˝ center
PARADIGM DOES NOT SUPPLY SCREWS FOR MOUNTING BACKBOX
AND SPEAKER TO CEILING. CHOOSE SCREWS APPROPRIATE FOR
CEILING COMPOSITION AND WEIGHT OF BACKBOX WITH SPEAKER.
BX-10R BACKBOX: 14 lb / 5.5 kg
REFER TO PRODUCT SPECIFICATIONS FOR WEIGHT OF SPEAKER.
IF YOU ARE NOT COMFORTABLE PERFORMING THE FOLLOWING PROCEDURE,
CONTACT A PROFESSIONAL INSTALLER.
14-11/16 in / 32.7 cm
21-1/2 in / 54.6 cm
7-1/4 in / 18.4 cm
13-1/2 in / 34.3 cm
IMPORTANT NOTE: The required amount of damping material is included and correctly positioned in backbox. DO NOT remove, compact or add additional
damping material. DO NOT add damping material to ceiling directly behind backbox.
All 4 screws MUST be used
NOTE: Wire loop needs to be
attached with screw provided.
Wire loop
PARTS INCLUDED:
• 1 – Backbox
• 2 – Pre-Construction Brackets • 1 – Wire Loop with Screw
NOTE: DO NOT PUNCTURE OR REMOVE PROTECTIVE PLASTIC OVER
CUTOUT UNTIL READY TO INSTALL SPEAKER.
REQUIRED, NOT INCLUDED:
• 12 – #8 or #10 Wood Screws
(8 to attach brackets to box; 4 to attach box to ceiling)
To prevent vibrations and resonances
from coloring output, center the box
between joists—backbox must not
touch joists.
INSTALLING BACKBOX SECURING BACKBOX
On 24˝ center
CAUTION: Mounting Brackets are
made of galvanized steel. Edges
may be sharp.
WIRING
STEP 5
STEP 6
Snake wire through wire loop then along ceiling to amplifier location before drywalling.
On 24˝ center
STEP 4
INSTALLING GRILLE
STEP 7 STEP 8
INSTALLING SPEAKER
a) Holding the speaker’s front lip with your thumbs and index
fingers, push the 4 mounting screws toward each other with
your other fingers so the mounting brackets can fit through
the hole with an “up-and-in” motion. Release the screws and
gently push the speaker up into the backbox.
SECURING SPEAKER
b) Rotate speaker so that
drive assembly points
toward main listening area.
c) While holding the speaker
in place, alternately tighten
each screw until speaker is
firmly installed.
RED (+)
BLACK (–)
Remove grille
before painting
RED (+)
BLACK (–)
On 16˝ center
DRYWALLING
IN-615
Entraxe de 24 po
IN-615-FR
INSTALLATION DU BOÎTIER ARRIÈRE BX-10R ET DE L’ENCEINTE
DIMENSIONS DU BOÎTIER ARRIÈRE INSTALLATION DES
SUPPORTS
MISE EN GARDE : Les supports de
fixation sont en acier galvanisé.
Les rebords peuvent être coupants.
ÉTAPE 1
ÉTAPE 2 ÉTAPE 3
Entraxe de 16 po
Entraxe de 16 po
Entraxe de 16 po
IMPORTANT : L’orientation des supports diffère pour un entraxe de 61 cm (24 po; voir l’encadré)
IMPORTANT : L’orientation du boîtier arrière et la position de la boucle pour
filage diffèrent pour un entraxe de 61 cm (24 po; voir l’encadré)
Entraxe de 24 po
Entraxe de 24 po
PARADIGM NE FOURNIT PAS LES VIS POUR LE MONTAGE DU BOÎTIER
AU PLAFOND. CHOISISSEZ LES VIS APPROPRIÉES SELON LE PLAFOND
ET LE POIDS DU BOÎTIER AVEC L’ENCEINTE
BOÎTIER ARRIÈRE BX-10R : 14 LB / 5,5 KG
VOIR LES SPÉCIFICATIONS DU PRODUIT POUR LE POIDS DE L'ENCEINTE
EN CAS D’HÉSITATION QUANT À LA PROCÉDURE D’INSTALLATION,
COMMUNIQUER AVEC UN INSTALLATEUR PROFESSIONNEL.
14-11/16 po / 32,7 cm
21-1/2 po / 54,6 cm
7-1/4 po / 18,4 cm
13-1/2 po / 34,3 cm
REMARQUE IMPORTANTE : La quantité adéquate d’isolant acoustique est incluse et disposée correctement dans le boîtier arrière. NE PAS enlever
l’isolant, le compacter, ni en ajouter. NE PAS ajouter d’isolant acoustique au plafond directement derrière le boîtier arrière.
Les 4 vis DOIVENT
toutes être utilisées.
REMARQUE :
La boucle
pour filage doit être fixée
à l’aide de la vis incluse.
PIÈCES COMPRISES :
• 1 – Boîtier arrière
• 2 – Supports de pré-construction • 1 – Boucle pour filage avec vis
REMARQUE : NE PAS PERCER NI RETIRER LA PELLICULE PLASTIQUE
QUI PROTÈGE L'ORIFICE D'INSERTION DE L’ENCEINTE
AVANT D'ÊTRE PRÊT À INSTALLER CE DERNIER.
NÉCESSAIRE, NON COMPRIS :
• 12 – vis à bois n
o8 ou 10
(8 pour fixer les supports au boîtier; 4 pour fixer le boîtier au plafond)
INSTALLATION DE
L’ENCEINTE
Pour éviter que des vibrations
ou résonances modifient le
signal, centrer le boîtier entre
des solives—le boîtier ne doit
pas toucher aux solives.
FIXATION DU
BOÎTIER ARRIÈRE
Boucle pour filage
