www.orno.pl

ORNO-LOGISTIC Sp. z o.o.

ul. -141 Gliwice, POLAND Rolników 437, 44

tel. (+48) 32 43 43 110

NIP:

6351831853, REGON: 243244254

Model: - - - - (GS) OR GM 9039, OR GM 9039

PL| Gniazdo meblowe

EN| Furniture socket

DE| Möbel-Steckdose

FR| Prise pour meubles

RU| Мебельная розетка

PL| Wskazówki dotyczące bezpiecznego użytkowania

Przed rozpoczęciem korzystania z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw i modykacji

skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu i eksploatacji urządzenia. Z uwagi na fakt, że dane techniczne

podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz wprowadzania innych rozwiązań

konstrukcyjnych nie pogarszających parametrów i walorów użytkowych produktu. Najnowsza wersja instrukcji do pobrania na stronie support.orno.pl. Wszelkie prawa do

tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

2. Wszelkie czynności wykonuj przy odłączonym zasilaniu.

3. Nie zanurzaj urządzenia w wodzie i innych płynach.

4. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

5. Nie otwieraj urządzenia i nie dokonuj samodzielnych napraw.

6. Urządzenie nadaje się wyłącznie do użytku w środowisku suchym.

7. Produkt przeznaczony jest do użytku w ramach maksymalnych wartości obciążenia.

8 Klasa ochrony I. .

9. Do użytku wewnątrz pomieszczeń.

10. Wyrób zgodny z CE.

11 . Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu,

z tytułu obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce

takie jak miedź, cyna, szkło, żelazo i inne. Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza,

że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Obowiązkiem

użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Informacje o dostępnym systemie zbierania zużytego

sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym

konsekwencjo m dla środowiska naturalnego i ludzkiego zdrowia!

EN| Directions for safety use

Before using the device, read this manual and keep it for future reference. Making repairs and modications by yourself will result in the loss of warranty. The manufacturer is not

liable for damage that may result from incorrect installation and operation of the device. Due to the fact that the technical data are subject to continuous modications, the

Manufacturer reserves the right to amend the characteristics of the product and introduce other design solutions that do not impair the parameters and usefulness of the product.

The current version of manual can be downloaded from the website support.orno.pl. All rights to translation/interpretation and copyrights in this manual are reserved.

1. Do not use the device against its intended use.

2. Disconnect the power supply before any activities on the product.

3. Do not immerse the device in water or other uids.

4. Do not operate the device when its housing is damaged.

5. Do not open the device and do not repair it by yourselves.

6. The device is only suitable for use in a dry environment.

7. The device is designed to operate with its maximum load ranges.

8. Protection class I.

9. The product is intended for indoor use.

10. Product compliant with CE standards.

11. Every household is a user of electrical and electronic equipment and therefore a potential producer of hazardous waste to humans and the environment from the presence of

hazardous substances, mixtures and components in the equipment. On the other hand, waste equipment is a valuable material, from which we can recover raw materials such as

copper, tin, glass, iron and others. The symbol placed on the equipment, packaging or documents attached thereto indicates the necessity of separate collection of waste WEEE

electrical and electronic equipment. Products marked in this way, under penalty of a fine, may not be disposed of in ordinary waste together with other waste. The marking also

means that the equipment was placed on the market after the 13th August 2005. It is the user’s responsibility to hand over the waste equipment to a designated collection point for

proper treatment. Used equipment may also be returned to the seller in case of purchase of a new product in a quantity not greater than the new purchased equipment of the same

type. Information about the available waste electrical equipment collection system can be found at the information point of the shop and in the municipal office. Proper handling of

waste equipment prevents negative consequences for the environment and human health!

DE| Anweisungen zur sicheren Verwendung

Machen Sie sich mit dem Inhalt der Bedienungsanleitung vertraut, bevor sie mit der Nutzung der Anlage beginnen. Die Durchführung eigenmächtiger Reparaturen und

Modifikationen hat den Verlust der Garantie zur Folge. Der Hersteller haftet für Beschädigungen nicht, die sich aus der nicht fachgerechten Montage oder Einsatz der Anlage

ergeben. Da technische Daten ständigen Modifikationen unterliegen, behält sich der Hersteller das Recht vor, Änderungen bezüglich Erzeugnischarakteristik und anderer

Konstruktionsänderungen vorzunehmen, die Parameter und Nutzwerte des Produkts nicht beeinträchtigen. Die neuste Version der Bedienungsanleitung ist verfügbar zum

Download unter support.orno.pl. Alle Rechte auf Übersetzung/Auslegung sowie Urheberrechte dieser Bedienungsanleitung sind vorbehalten.

1. Benutzen Sie das Gerät ausschließlich zu den in dieser Anweisung beschriebenen Zwecken

2. Alle Arbeiten dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.

3. Tauchen Sie das Gerät nicht ins Wasser oder in andere Flüssigkeiten.

4. Nutzen Sie die Anlage nicht, wenn ihre Gehäuse beschädigt ist.

5. Öffnen Sie die Einrichtung nicht und führen Sie keine selbstständigen Reparaturen aus.

6. Das Gerät eignet sich ausschließlich zur Anwendung in einer trockenen Umgebung.

7. Das Produkt ist für Anwendung im Rahmen der maximalen Belastungswerte geeignet.

8. Schutzklasse I.

9. Das Produkt ist für den Innenbereich bestimmt.

10. CE- konformes Gerät.

11 Jeder Haushalt ist ein Benutzer von Elektro- und Elektronikgeräten und daher ein potenzieller Produzent von gefährlichen Abfällen für Mensch und Umwelt, da die Geräte .

gefährliche Stoffe, Gemische und Komponenten enthalten. Andererseits sind gebrauchte Geräte ein wertvolles Material, aus dem wir Rohstoffe wie Kupfer, Zinn, Glas, Eisen u.a.

gewinnen können. Das Symbol des durchgestrichenen Mülleimers auf Geräten, Verpackungen oder den angehängten Dokumenten deutet auf die Notwendigkeit der getrennten

Sammlung von Elektro- und Elektronik-Altgeräten hin. So gekennzeichnete Produkte dürfen unter Androhung einer Geldstrafe nicht mit dem Hausmüll entsorgt werden. Diese

Kennzeichnung bedeutet gleichzeitig, dass das Gerät nach dem 13. August 2005 in Verkehr gebracht wurde. Der Benutzer soll die Altgeräte einer festgelegten Sammelstelle zur

entsprechenden Entsorgung zuführen. Gebrauchtgeräte können auch an den Verkäufer übergeben werden, wenn Sie ein neues Produkt in einer Menge kaufen, die nicht höher ist

als die der neu gekauften Ausrüstung desselben Typs. Informationen zum verfügbaren Sammelsystem für Elektroaltgeräte finden Sie am Informationspunkt des Geschäfts und im

Stadt- / Gemeindeamt. Der sachgemäße Umgang mit gebrauchten Geräten verhindert negative Folgen für die Umwelt und die menschliche Gesundheit!

FR| Conseils pour une utilisation sûre

Avant d’utiliser l’appareil pour la première fois, lisez cette notice d’utilisation et gardez la précieusement pour toute utilisation future de l’appareil. Les réparations et les modifications -

effectuées par un non professionnel entrainent une perte de garantie. Le fabricant décline toute responsabilité des dommages qui pourraient résulter d'une mauvaise installation

ou exploitation de l'appareil.Étant donné que les spécifications techniques peuvent être modifiées, le fabricant se réserve le droit d'apporter des modifications aux caractéristiques

techniques du produit et d'introduire d'autres solutions qui n’ont pas d’impact sur les paramètres techniques et la facilité d'utilisation de l’appareil. La dernière version du manuel

d’utilisation est disponible en téléchargement libre sur le site internet support.orno.pl. Tous les droits de traduction/d’interprétation et les droits d'auteur de ce manuel sont réservés.

1. Utiliser l’appareil conformément à sa destination.

2. Effectuer toutes les activités avec l'alimentation coupée.

3. Ne pas plonger l’appareil dans l’eau ou autres liquides.

4. Ne pas utiliser l’appareil si son cadre est abîmé.

5. Ne pas ouvrir l'appareil et ne pas faire des réparations soi même.-

6. L’appareil doit être utilisé dans un environnement sec.

7. Le produit est destiné à être utilisé en charge maximum.

8. Classe de protection I.

9. Le produit est destiné à un usage interne.

10. Produit conforme aux normes CE.

11. Chaque ménage est un utilisateur d’équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l’homme et l’environnement du fait

de la présence de substances, mélanges et composants dangereux dans les équipements. D’autre part, les déchets d’équipements sont une matière précieuse à partir de laquelle

nous pouvons récupérer des matières premières telles que le cuivre, l’étain, le verre, le fer et autres. Le symbole d’une poubelle barrée d’une croix placée sur l’équipement,

l’emballage ou les documents qui y sont joints indique la nécessité d'une collecte sélective des déchets d’équipements électriques et électroniques. Les produits ainsi marqués,

sous peine d’amende, ne peuvent être éliminés avec les déchets ordinaires avec les autres déchets. Le marquage signifie également que l’équipement a été mis sur le marché

après le 13 août 2005. Il est de la responsabilité de l’utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. L’équipement

usagé peut également être retourné au vendeur en cas d’achat d’un nouveau produit en quantité n’excédant pas celle de l’équipement neuf acheté du même type. Les informations

sur le système de collecte des déchets d’équipements électriques sont disponibles au point d’information du magasin et au bureau municipal. Une manipulation correcte des

équipements de traitement des déchets permet d’éviter les conséquences négatives pour l’environnement et la santé humaine!

RU| Указания безопасному использованию по

Перед началом использования устройства необходимо изучить настоящую инструкцию по эксплуатации и сохранить ее для будущего использования. Самостоятельный

ремонт и модификация приводят к потере гарантии. Производитель не несет ответственности за повреждения, которые могут возникнуть из за неправильного монтажа -

или эксплуатации устройства. Ввиду постоянных модификаций технических данных Производитель оставляет за собой право вносить изменения в описание изделия

и вносить прочие конструкционные изменения, не влияющие отрицательно на параметры и эксплуатационные качества изделия. Последняя версия инструкции доступна

для скачивания на сайте support.orno.pl. Все права на перевод/интерпретацию и авторские права настоящей инструкции защищены.

1. Не используйте изделие не по назначению.

2. Все действия следует выполнять при отключенном электропитании.

3. Не погружайте изделие в воду и другие жидкости.

4. Не используйте устройство с поврежденным корпусом.

5. Устройство предназначено для использования внутри помещений.

6. Прибор пригоден исключительно для использования в сухой среде.

7. Прибор предназначен для использования в границах максимальной нагрузки.

8. Класс защиты I.

9. Изделие предназначено для внутреннего использования.

10. Продукт соответствует стандартам CE.

11. Каждое хозяйство является пользователем электрического и электронного оборудования и следовательно потенциальным производителем опасных для людей , ,

и окружающей среды отходов причине присутствия в оборудовании опасных веществ смесей и компонентов С другой стороны использованное оборудование по , . ,

является ценным материалом которого можно извлечь сырье, из , такое как медь олово, , стекло железо и другие Условное обозначение перечеркнутого мусорного бака, . ,

размещенное оборудовании упаковке или прикрепленных к нему документах указывает на , , на необходимость селективного сбора отходов электрического

и электронного оборудования Изделия обозначенные таким образом могут быть выброшены в обычный мусор вместе с другими отходами в противном случае . , , не , за

это грозит штраф Маркировка означает что оборудование появилось рынке после 13 августа 2005 года. Пользователь обязан передать использованный прибор . , на

в указанный пункт сбора для дальнейшей переработки Использованное оборудование также может быть передано продавцу в случае покупки нового изделия его . ,

в количестве больше чем новое приобретаемое оборудование такого вида Информацию о доступной системе сбора использованного электрического не , же .

оборудования можно получить в информационном пункте магазина и в городском либо районном управлении. Правильное обращение с использованным оборудованием

предотвращает негативные последствия для окружающей среды и здоровья человека!

11/2023

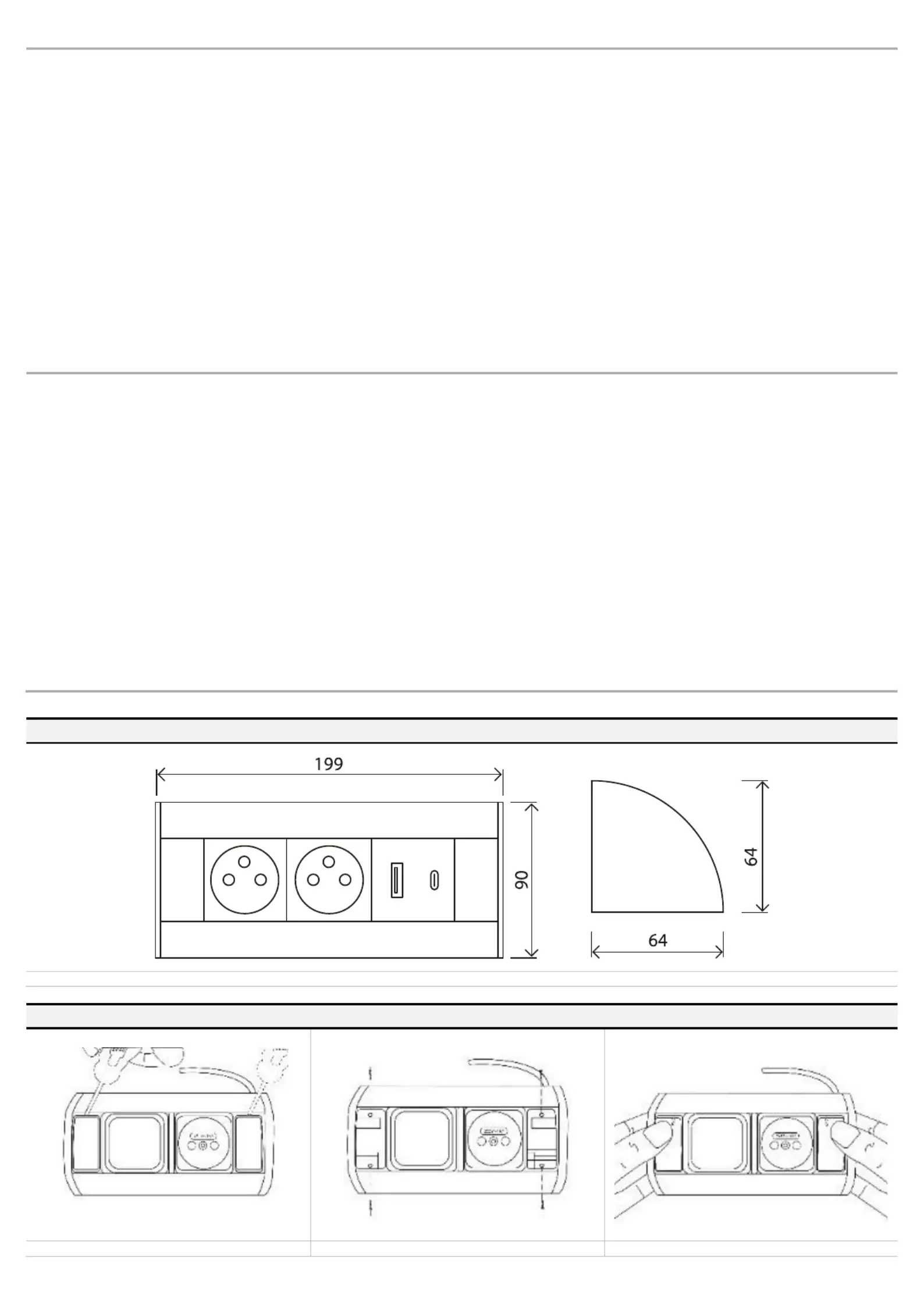

WYMIARY/ DIMENSIONS/ ABMESSUNGEN/ [mm] РАЗМЕРЫ

rys.1/ g.1/ Abb.1/ g.1/ . 1 рис

MONTAŻ/ INSTALLATION/ MONTAGE/ УСТАНОВКА

rys.2/ g.2/ Abb.2/ g.2/ . 2 рис

rys.3/ g.3/ Abb.3/ g.3/ . 3 рис

rys.4/ g.4/ Abb.4/ g.4/ . 4 рис

DANE TECHNICZNE/ TECHNICAL DATA/ TECHNISCHE DATEN/ CARACTÉRISTIQUES TECHNIQUES/

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Napięcie

nominalne

Nominal voltage

Nennspannung

Tension

nominale

Номинальное

напряжение

230V~, 50Hz

Maks. prąd

Max. current

Max. Strom

Courant max.

Макс. ток

16A

Maks. obciążenie

Max. load

Max. Belastung

Charge max.

Макс. нагрузка

3680W

Ilość gniazd

Number

of sockets

Anzahl der

Steckdosen

Nombre de prise

Количество силовых

вилок

Standard gniazd

Standard

of the socket

Steckdosen-Typ

Type de prise

Тип розеток

OR- -9039 GM

francuskie (typ E)/

French (type E)/

französisch (Typ E)

OR- -9039(GS) GM

Schuko

(typ/ type/ Typ F)

Ilość portów USB

Number

of USB ports

Anzahl der

USB- Anschlüsse

Nombre

de ports USB

Количество

USB- портов

2 (1xUSB-A, 1xUSB- C)

Typy portów USB

Types of USB ports

Typ A/C-Anschluss

Types de ports

USB

типы USB портов-

USB- A

5VDC (2A) max. 10A

USB-C

5VDC (2,4A) max. 12A

Całkowita moc

wyjściowa USB

(port A+C)

Total USB output

power (A+C port)

Gesamt-USB-

Ausgangsleistung

(Anschluss A+C)

Puissance totale

de sortie USB: –

(ports A+C)

полная выходная

мощность USB

(порт A+C)

5VDC (2,4A) max.15A

Przewód

Cable

Kabel

Câble

Провод

3x1,5mm2 (0,6m)

Materiał

material

Werksto

Matériau

Материал

tworzywo sztuczne/ plastic/

Kunststo/ plastique/ пластик

Stopień

ochrony IP

Ingress

protection IP

Schutzart IP

Indice

de protection IP

Степень

защиты IP

IP20

Kolor

Color

Farbe

Couleur

Цвет

OR /B- -GM 9039

OR- - (GS)/B GM 9039

czarny/ black/ schwarz/ noir/

черный

OR- - GM 9039/G

OR- - (GS)/G GM 9039

szaro-srebrny/ grey-silver/

grau-silber/ gris-argent/

серый сере-бряный

OR /W- -GM 9039 -G

OR- - 39(GS) -G GM 90 /W

biało-srebrny/ white-silver/

weiß-silber/ blanc-argent/

бело сере-бряный

Wymiary

Dimensions

Abmessungen

Dimensions

Размеры

64 x 199 x 64mm

Waga netto

Net weight

Nettogewicht

Poids net

Вес нетто

0,455kg

Średnia sprawność

czynna

Average active

eciency

Durchschnittliche

aktive Ezienz

Efficacité active

moyenne

Средняя активная

эффективность

82,40%

Wydajność przy

niskim obciążeniu

(10%)

Eciency at low

load (10%)

Wirkungsgrad bei

niedriger Last

(10%)

Efficacité à faible

chargé (10%)

Производительность

при низкой нагрузке

(10%)

76%

Pobór mocy bez

obciążenia

No-load power

consumption

Leistungsaufnahme

bei Nulllast

Consommation

électrique à vide

Потребляемая

мощность без

нагрузки

<75mW

CHARAKTERYSTYKA

Gniazdo meblowe to praktycznie rozwiązanie, które sprawdzi się w różnych przestrzeniach, gdzie jest potrzeba szybkiego dostępu do prądu. Montaż

powierzchniowy ułatwia instalację, a dzięki narożnemu kształtowi, gniazdo można umieścić w taki sposób, aby estetycznie wpasować je do danego wnętrza,

np. na biurku, w szafce łazienkowej, pod szafką kuchenną czy na blacie roboczym w przestrzeni komercyjnej. Wyposażone w dwa gniazda oraz dwa porty

USB umożliwiające szybkie ładowanie urządzeń.

MONTAŻ

Gniazdo meblowe należy podłączyć do domowej sieci elektrycznej wyposażonej w uziemienie. Przed instalacją należy bezwzględnie wyłączyć napięcie

w sieci, do której podłączamy gniazdo meblowe. Przewód wejściowy jest okrągły, z żyłami o przekroju 3x1,5mm

2. Kabel wejściowy ma trzy żyły: żółto-

zieloną, niebieską i brązową. Najpierw podłącz żyłę uziemienia z żółto zieloną żyłą, następnie podłącz żyłę neutralną do żyły niebieskiej, a na koniec podłącz -

żyłę fazową do żyły brązowej.

1. Ustal miejsce montażu i przeprowadź kable przez otwory w szafce.

2. Przy pomocy płaskiego śrubokręta delikatnie podważ przedni panel (rys.2), a następnie ściągnij go (we wskazanym miejscu znajduje się wyżłobienie,

w które należy włożyć śrubokręt).

3. Zamontuj obudowę gniazda w wybranym miejscu za pomocą czterech śrub (rys.3).

4. Po zamontowaniu wyrównaj gniazdka lub wyłącznik i nałóż na nie panel przedni wciskając go w obudowę.

5. Podłącz okrągły przewód 3x1,5mm

2 do domowej sieci elektrycznej.

CZYSZCZENIE I KONSERWACJA

Konserwacje wykonywać przy odłączonym zasilaniu. Czyścić wyłącznie delikatnymi i suchymi tkaninami. Nie używać chemicznych środków czyszczących.

Chroń przewody zasilające przed zgniataniem, przecieraniem, nadmiernym przeginaniem i innymi czynnościami mogącymi powodować uszkodzenie izolacji.

DESCRIPTION

A furniture socket is a practical solution that will work in various spaces where there is a need for quick access to electricity. Surface mounting makes installation

easy, and thanks to its corner shape, the outlet can be placed to t neatly into a given interior, for example, on a desk, in a bathroom cabinet, under a kitchen

cabinet or on a work desk in a commercial space Equipped with two sockets and two USB ports for fast charging of devices. .

INSTALLATION

The furniture socket shall be connected to the domestic mains system equipped with earthing. It is necessary to disconnect voltage of the mains where we connect

the furniture socket. The lead-in wire is round with conductors of section 3x1.5 mm

2. The lead-in cable has three conductors: yellow-green, blue and brown. At rst,

connect the earthing wire to the yellow-green conductor, then connect the neutral wire to the blue conductor and nally, connect the live wire to the brown conducto r.

1. Determine the place of installation and bring cables through the locker holes.
