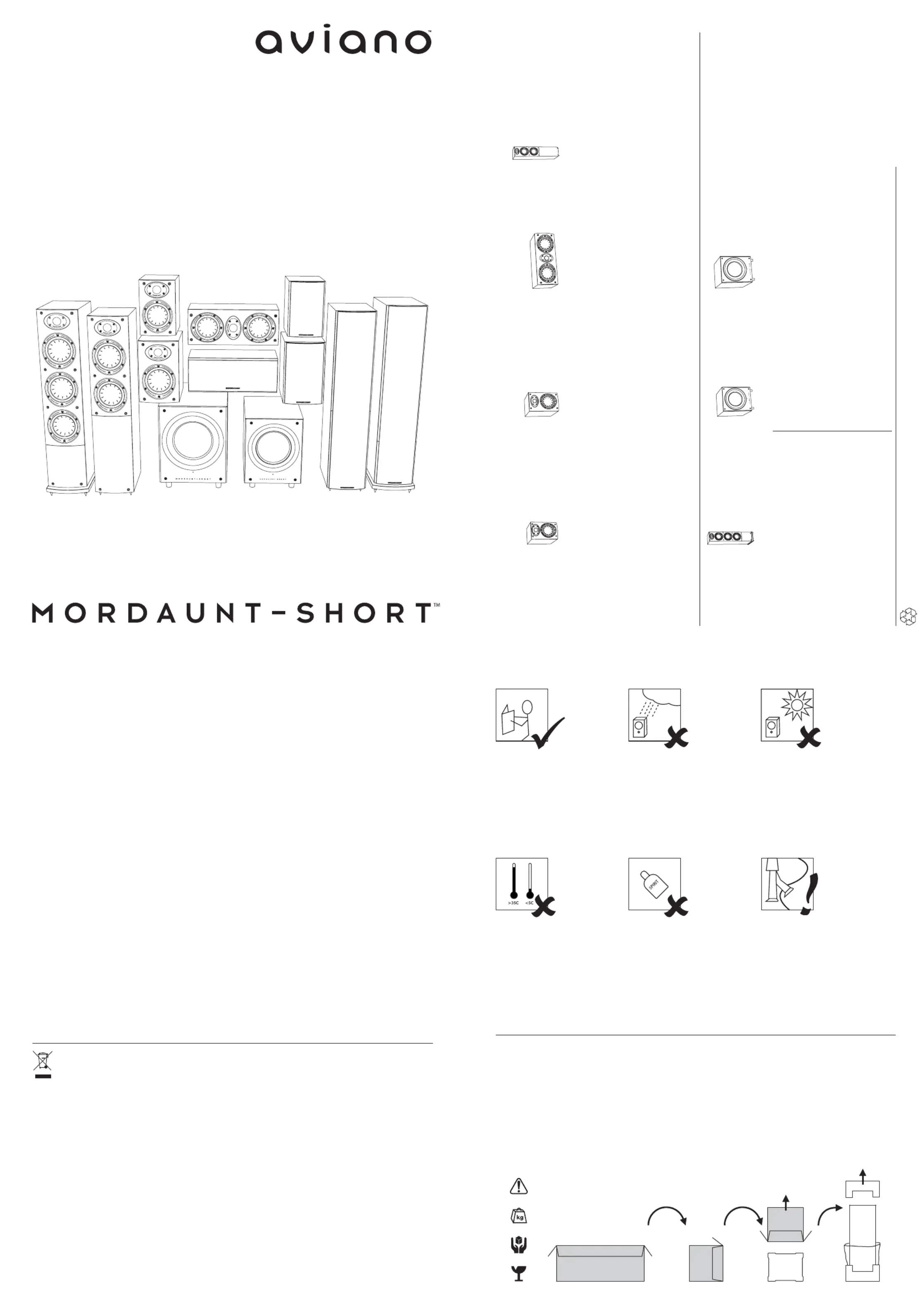

Installation Guide

Installationsanleitung

Guide d'installation

Guía de Instalación

Guida all'installazione

Installatiehandleiding

Installationsguide

Руководство по установке

Thank you for purchasing these Mordaunt-Short Aviano series loudspeakers. Installed and used

properly the loudspeaker will deliver astonishing sound quality, whether playing music or movies,

whatever the listening environment. Please read this guide carefully as it contains essential

information in getting the very best from your Aviano speaker.

Deutsch

Vielen Dank, dass Sie Lautsprecher der Reihe Aviano von Mordaunt-Short gekauft haben. Bei richtiger Installation und

Verwendung liefern die Lautsprecher eine überragende Soundqualität, bei Musik und bei Filmen, und dies unabhängig

vom Umfeld des Hörers. Bitte lesen Sie diesen Leitfaden gründlich durch, denn er enthält wichtige Informationen für

den optimalen Hörgenuss mit den Aviano Lautsprechern.

Français

Nous vous remercions d'avoir choisi ces enceintes acoustiques Mordaunt-Short Aviano. Installées et utilisées dans

les règles de l'art, ces enceintes acoustiques délivreront une qualité sonore stupéfiante avec de la musique ou des

films, quel que soit l'environnement d'écoute. Nous vous recommandons de lire attentivement ce guide. Il contient

des informations essentielles qui vous permettront de tirer le meilleur de vos enceintes Aviano.

Español

Gracias por adquirir estos altavoces Mordaunt-Short serie Aviano. Instalados y utilizados correctamente, los altavoces

proporcionan una sorprendente calidad acústica, bien sea en la reproducción de música o películas, con

independencia del entorno de audición. Por favor lea esta guía detenidamente puesto que contiene información

fundamental para sacar el mayor partido de sus altavoces Aviano.

Italiano

Grazie per l'acquisto di questi diffusori della linea Aviano di Mordaunt-Short. Installati ed utilizzati in maniera corretta,

questi diffusori sapranno offrire una qualità sonora straordinaria in qualsiasi ambiente d'ascolto e con qualsiasi fonte,

che sia musica o colonne sonore. Leggere con attenzione il presente manuale poiché contiene informazioni

indispensabili per trarre il meglio dai diffusori della serie Aviano.

Nederlands

Hartelijk dank voor de aanschaf van deze luidsprekers uit de Aviano-serie van Mordaunt-Short. Als de luidsprekers

correct worden geïnstalleerd en gebruikt zullen zij een verbazingwekkende geluidskwaliteit geven, of u nu muziek of

films afspeelt en ongeacht de luisteromgeving. Lees deze handleiding zorgvuldig. Hier vindt u essentiële informatie

waarmee u het beste uit uw Aviano-luidsprekers kunt halen.

Svenska

Tack för ditt köp av Mordaunt-Short Aviano-seriens högtalare. Om högtalarna installeras och används på rätt sätt ger

de en fantastisk ljudkvalitet oavsett om du spelar upp musik eller film, i alla möjliga lyssnarmiljöer. Läs denna guide

noggrant eftersom den innehåller viktig information om hur du får ut mesta möjliga av dina Aviano-högtalare.

Русский

Мы благодарны Вам за покупку этих громкоговорителей серии Aviano компании Mordaunt-Short. При условии

правильной установки и использования громкоговорители обеспечат изумительное качество звучания при

воспроизведении музыки или фильмов в любой окружающей обстановке для прослушивания. Внимательно прочтите

это руководство, поскольку оно содержит важную информацию, помогающую получить наилучший эффект от ваших

громкоговорителей серии Aviano.

Avoid extreme temperatures

Extreme Temperaturen vermeiden

Évitez les températures extrêmes

Evite temperaturas extremas

Evitare temperature estreme

Vermijd extreme temperature

Undvik extrema temperaturförhållanden

Не допускайте воздействия экстремальных

температур

Secure all cables

Alle Kabel gut sichern

Attachez fermement tous les câbles

Asegure todos los cables

Fissare tutti i cavi

Beveilig alle kabels

Säkra alla kablar

Закрепите все кабели

Avoid solvent-based cleaners

Keine Lösemittel zum Reinigen verwenden

N'utilisez pas de produit de nettoyage à

base de solvant

Evite utilizar limpiadores basados en

disolventes

Evitare detergenti basati su solventi

Vermijd reinigingsmiddelen op basis van

oplosmiddelen

Undvik lösningsbaserade rengöringsmedel

Не пользуйтесь очистителями на основе

растворителей

The crossed-out wheeled bin is the European Union symbol for indicating separate collection of electrical and

electronic equipment. This product contains electrical and electronic equipment which should be reused,

recycled or recovered and should not be disposed of with unsorted regular waste. Please return the unit or

contact the authorised dealer from whom you purchased this product for more information.

Die durchgestrichene Abfalltonne auf Rädern ist das Symbol der Europäischen Union, das das getrennte Sammeln von Elektro- und Elektronikgeräten

anzeigt. Dieses Gerät enthält elektrische und elektronische Teile, die wiederverwendet, recycelt oder wiederhergestellt werden können und nicht mit

unsortiertem normalem Restabfall entsorgt werden dürfen. Bitte geben Sie das Gerät zurück oder wenden Sie sich für weitere Informationen an Ihren

Fachhändler, von dem Sie dieses Gerät gekauft haben.

La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et dispositifs électriques

et électroniques. Ce produit contient des dispositifs électriques et électroniques qui doivent être réutilisés, recyclés ou récupérés, et qui ne doivent

pas être jetés avec les déchets ordinaires non triés. Veuillez remettre l'appareil au revendeur agréé chez qui vous avez acheté ce produit, ou le contacter

pour plus d'informations.

El cubo con ruedas tachado es el símbolo de la Unión Europea para indicar un conjunto separado de equipos eléctricos y electrónicos. Este producto

contiene equipos eléctricos y electrónicos que deben ser reutilizados, reciclados o recuperados y no deben desecharse con los desperdicios habituales

sin clasificar. Por favor devuelva el equipo o póngase en contacto con el distribuidor autorizado a quien compró este producto para obtener más

información.

Il contenitore a rotelle per rifiuti, sormontato da una croce, rappresenta il simbolo dell'Unione Europea per indicare una raccolta separata dei dispositivi

e apparecchiature elettriche ed elettroniche. Questo prodotto contiene parti elettriche ed elettroniche che devono essere riutilizzate, riciclate o

riceperate, e non deve pertanto essere gettato assieme ai normali rifiuti non riordinati. Potete restituire quest'apparecchio al negoziante, o mettervi in

contatto con il distributore autorizzato presso il quale lo avevate acquistato per ulteriori informazioni.

De doorgekruiste verrijdbare afvalbak is het symbool van de Europese Unie waarmee wordt aangegeven dat elektrische en elektronische apparatuur

gescheiden dient te worden ingezameld. Dit product bevat elektrische en elektronische inrichtingen die opnieuw moeten worden gebruikt, gerecycled

of hersteld en niet mogen worden weggegooid bij het ongesorteerde normale afval. Breng het apparaat terug of neem contact op met de bevoegde

dealer waarbij u dit product hebt gekocht voor meer informatie.

En överkorsad soptunna är symbolen som i Europiska Unionen anger separat insamling av elektrisk och elektronisk apparatur (WEEE). Denna produkt

innehåller elektriska och elektroniska komponenter som ska återanvändas, återvinnas eller återhämtas och inte får kastas med vanlig, osorterade

sopor. Var god återlämna enheten eller kontakta den auktoriserade återförsäljaren där produkten köptes för mer information.

Ящик с колесами и с крестом – это символ Евросоюза для указания на отдельную коллекцию электрического и электронного оборудования. Это

изделие содержит электрические и электронные компоненты, которые должны быть повторно использованы, переработаны или восстановлены

и не должны утилизироваться совместно с несортированными обычными отходами. Постарайтесь возвратить устройство или обратитесь к

авторизованному дилеру, у которого Вы приобрели это изделие, для получения дополнительной информации.

Read all instructions

Bitte lesen Sie alle Punkte genau durch

Lisez toutes les instructions

Lea todas las instrucciones

Leggere tutte le istruzioni

Lees alle aanwijzingen

Läs alle instruktioner

Прочтите все инструкции

Avoid damp

Kontakt mit Feuchtigkeit vermeiden

N'installez pas le système dans un

environnement humide

Evite la humedad

Evitare l'umidità

Vermijd vocht

Undvik fukt

Не допускайте воздействия влаги

Avoid direct sunlight

Nie direktem Sonnenlicht aussetzen

Évitez une exposition directe aux rayons

du soleil

Evite la luz directa del sol

Evitare la luce solare diretta

Vermijd direct zonlicht

Undvik direkt solljus

Не допускайте воздействия прямого

солнечного света

AP22168/3

1. Unpacking / Auspacken / Déballage / Desembalaje /

Rimozione dall'imballaggio / Uit de verpakking halen / Uppackning / Распаковка

1.1 Follow the diagrams to unpack your loudspeakers.

1.1 Bitte folgen Sie den Zeichnungen, um die Lautsprecher auszupacken.

1.1 Veuillez suivre les instructions des schémas pour déballer vos enceintes acoustiques.

1.1 Siga los diagramas indicados para desembalar los altavoces.

1.1 Attenersi alle istruzioni indicate negli schemi per disimballare i diffusori.

1.1 Volg de onderstaande schema's om uw luidsprekers uit de verpakking te halen.

1.1 Följ diagrammen när du packar upp högtalarna.

1.1 При распаковке ваших громкоговорителей придерживайтесь указаний на рисунках.

Technical specifications / Technische Daten / Caractéristiques techniques / Especificaciones técnicas / Specifiche tecniche / Tekniske specifikationer / Technische specificaties /

Технические характеристики

Aviano 1 Aviano 2 Aviano 5 Aviano 6

Sensitivity 88dB 88dB 89dB 88dB

Frequency response 55Hz - 22kHz 45Hz - 22kHz 70Hz - 22kHz 38Hz - 22kHz

Impedance 4-8 ohms 4-8 ohms 4-8 ohms 4-8 ohms

Drive units (1) 5.25" CPC aluminium mid/bass (1) 6.5" CPC aluminium mid/bass (2) 5.25" CPC aluminium mid/bass (2) 6.5" CPC aluminium mid/bass

(1) 1" aluminium dome tweeter (1) 1" aluminium dome tweeter (1) 1" aluminium dome tweeter (1) 1" aluminium dome tweeter

Crossover 1st order with DVP HF Damped 2nd order/minimum 1st order minimum phase with DVP Damped 2nd order with DVP

phase with DVP

Recommended 15-100 Watts 15-120 Watts 15-120 Watts 15-150 Watts

amplifier power

Magnetic shielding within 50mm of cabinet within 50mm of cabinet Yes within 50mm of cabinet

Speaker dimensions 275 x 179 x 267mm 320 x 205 x 298mm 179 x 456 x 229mm 950 x 205 x 298mm

(H x W x D) (11 x 7.2 x 10.7") (12.8 x 8.2 x 11.9") (7.2 x 18.2 x 9.2") (38 x 8.2 x 11.9")

Weight 5kg (11lbs) 6.4kg (14.1lbs) 7.5kg (16.5lbs) 17.3kg (38.1lbs)

Aviano 8 Aviano 7 Aviano 9

Sensitivity 88dB Line-in 175mV (for maximum output) Line-in 175mV (for maximum output)

Frequency response 35Hz - 22kHz 35Hz - 200Hz 30Hz - 200Hz

Impedance 4-8 ohms Input impedance: 10k ohms

Drive units (2) 6.5" CPC aluminium bass driver (1) 10" CPC aluminium long-throw (1) 12" CPC aluminium long-throw

(1) 6.5" CPC aluminium mid-driver woofer woofer

(1) 1" aluminium dome tweeter

Crossover Damped 2nd order with DVP Active – variable 50Hz-200Hz Active – variable 50Hz-200Hz

Recommended 15-200 Watts 175W active / 300W active /

amplifier power max. power consumption 360W max. power consumption 550W

Magnetic shielding within 50mm of cabinet within 50mm of cabinet within 50mm of cabinet

Speaker dimensions 950 x 205 x 320 423 x 305 x 361mm 471 x 360 x 508mm

(H x W x D) (38 x 8.2 x 12.8") (16.7 x 12.0 x 14.2") (18.9 x 14.4 x 20.3")

Weight 18.5kg (40.7lbs) 17.5kg (38.5lbs) 28kg (61.6lbs)

For additional help with installation

visit:

Weitere Hinweise zur Installation finden

Sie unter:

Pour de l'aide supplémentaire concernant

l'installation, visitez le site:

Para obtener ayuda adicional sobre la

instalación visite:

Per ulteriori consigli a proposito

dell'installazione, visitate il sito:

Ga, voor extra ondersteuning bij de

installatie, naar:

Hvis du har brug for mere hjælp til

installationen, kan du besøge:

Для получения дополнительных

инструкций по установке посетите сайт:

www.mordaunt-short.com

Aviano is a trademark of Mordaunt-Short Ltd.

Mordaunt-Short Limited is part of Audio

Partnership PLC. Registered Office: Gallery

Court, Pilgrimage Street, London SE1 4LL, UK.

Registered in England No. 3823812

2. Assembling / Zusammenbauen / Montage / Montaje / Assemblaggio / Montage / Montering / Сборка

2.3 Aviano 6/8 - fix metal spikes to cabinet. Ensure the speaker is level

and tighten the locknuts.

2.3 Aviano 6/8 - Montieren Sie die Metallspikes an das Gehäuse. Stellen Sie sicher,

dass der Lautsprecher waagerecht steht und ziehen Sie die Sicherungsmuttern an.

2.3 Aviano 6/8 - Montez les pointes en métal sur le boîtier. Vérifiez si l'enceinte

est à niveau, puis serrez les contre-écrous.

2.3 Aviano 6/8 - Fije las puntas metálicas al armario. Asegúrese de que el altavoz

quede nivelado y apriete las tuercas de fijación.

2.3 Aviano 6/8 - Fissare le punte metalliche al cabinet. Assicurarsi che il diffusore

sia in posizione stabile e stringere i controdadi.

2.3 Aviano 6/8 - Bevestig de metalen spikes aan de kast. Zorg ervoor dat de

luidspreker waterpas staat en draai de borgmoeren aan.

2.3 Aviano 6/8 - Fäst metalldubbarna vid skåpet. Se till att högtalaren står

jämnt och dra åt låsmuttrarna.

2.3 Для Aviano 6/8 -Прикрепите металлические шипы к шкафу. Проверьте

выравнивание громкоговорителя и затяните контргайки.

2.1 Aviano 1/2/5 - remove backing strip, attach

rubber feet to cabinet.

2.1 Aviano 1/2/5 - entfernen Sie die rückseitige Schiene und

bringen Sie die Gummifüße am Schrank an.

2.1 Aviano 1/2/5 - Retirez la bande de soutien et fixez les

pieds à l'enceinte.

2.1 Aviano 1/2/5 - quite la tira de protección, pegue las

patas de caucho a la caja.

2.1 Aviano 1/2/5 - rimuovere la striscia di protezione ed

attaccare i piedini di gomma al mobile.

2.1 Aviano 1/2/5 - verwijder de achterstrook, bevestig de

rubberen poten aan de ombouw.

2.1 Aviano 1/2/5 - ta bort skyddspapperet och fäst

gummifötterna vid lådan.

2.1 Для Aviano 1/2/5 - удалите ленточную прокладку,

прикрепите к корпусу резиновую опору.

3. Positioning / Positionierung / Installation / Colocación / Disposizione / Plaatsing / Placering / Выбор размещения

3.1 Before connecting, consider loudspeaker placement and all cabling requirements. Some typical setups are shown here:

3.1 Schließen Sie den Lautsprecher erst an, wenn Sie sich über seinen endgültigen Stellplatz und den Kabellängen sicher sind. Einige typische Konfigurationen sind hier aufgezeigt:

3.1 Avant de réaliser les raccordements, étudiez les diverses possibilités d'installation des enceintes acoustiques et les exigences de câblage correspondantes. Les schémas suivants présentent plusieurs configurations types:

3.1 Antes de realizar la conexión, planifique la colocación de los altavoces y los requisitos de cableado. A continuación se muestran algunas configuraciones habituales:

3.1 Prima di effettuare le connessioni, considerare la disposizione dei diffusori e tutti i requisiti del cablaggio. Qui di seguito vengono illustrate alcune disposizioni tipiche:

3.1 Kijk, voor u begint met aansluiten, waar u de luidsprekers wilt plaatsen en wat u nodig hebt voor de bekabeling. Hieronder ziet u enkele kenmerkende installaties:

3.1 Före anslutning överväger du var högtalarna ska placeras och alla kabelkrav. Några typiska placeringar visas här:

3.1 До подключения продумайте расположение громкоговорителя и всех соединительных кабелей. Ниже показаны некоторые типовые варианты установки:

3.2 Aviano 5 - position above or below screen, angled towards the listener if possible.

3.2 Aviano 5 - stellen Sie ihn über oder unter dem Bildschirm auf, und zwar möglichst zum Zuhörer angewinkelt.

3.2 Aviano 5 - Placez l'enceinte au-dessus ou en dessous de l'écran, orientée vers l'auditeur si possible.

3.2 Aviano 5 - colóquelo por encima o por debajo de la pantalla, en ángulo dirigido hacia el oyente a ser posible.

3.2 Aviano 5 - posizionare il diffusore sopra o sotto lo schermo, possibilmente inclinandolo verso gli ascoltatori.

3.2 Aviano 5 - boven of onder het scherm plaatsen, gericht op de luisteraar, indien mogelijk.

3.2 Aviano 5 - placeras ovanför eller nedanför skärmen, vinklad mot lyssnaren om så är möjligt.

3.2 Для Aviano 5 - расположите выше или ниже экрана, по возможности, под углом по направлению к слушателю.

2.2 Aviano 1/2 - for best results, use with dedicated

speaker stands.

2.2 Aviano 1/2 - benutzen Sie die Lautsprecher am besten mit dafür

vorgesehenen Lautsprecherständern.

2.2 Aviano 1/2 - Pour les meilleurs résultats, utilisez des pieds

d'enceinte prévus à cet effet.

2.2 Aviano 1/2 - para obtener los mejores resultados, utilice los

soportes de altavoces dedicados.

2.2 Aviano 1/2 - per ottenere i migliori risultati, impiegare supporti

idonei ai diffusori.

2.2 Aviano 1/2 - gebruik deze, voor de beste resultaten, met de

daarvoor bestemde luidsprekerstatieven.

2.2 Aviano 1/2 - används med särskilda högtalarstativ för bästa

resultat.

2.2 Для Aviano 1/2 – для получения наилучших результатов

используйте предназначенные для громкоговорителя опоры.

4. Connections / Anschlüsse / Raccordements / Conexiones / Collegamenti / Aansluitingen / Anslutningar / Подключения

4.1 IMPORTANT! Ensure that positive (+) and negative (-)

connections are matched.

4.1 WICHTIG! Achten Sie auf die richtigen Anschlüsse, also (+) an (+) und (-) an (-).

4.1 IMPORTANT ! Veillez à respecter la polarité (positif + et négatif -)

des raccordements.

4.1 ¡IMPORTANTE! Asegúrese de que las conexiones de los terminales

positivo (+) y negativo (-) coincidan.

4.1 IMPORTANTE! Assicurarsi che i collegamenti positivo (+) e negativo (-)

corrispondano.

4.1 BELANGRIJK! Zorg ervoor dat de positieve (+) en negatieve (-)

aansluitingen correct zijn.

4.1 VIKTIGT! Se till att positiva (+) och negativa (-) anslutningar

stämmer överens.

4.1 ВАЖНО! Проверьте правильность подключения

положительного (+) и отрицательного (-) проводников.

5. Running In / Einspielen lassen / Rodage / Funcionamiento / Rodaggio / Inwerken / Inkörning / Предварительная обкатка

5.1 To improve the sound of your speakers, perform a ‘running in’ process. Position the speakers facing each other,

wire one speaker out of phase, and run for 36 hours.

5.1 Führen Sie zur schnellen Verbesserung des Klangs Ihrer neuen Lautsprecher einen "Einspiel"-Vorgang durch. Stellen Sie die Lautsprecher

zueinander zeigend auf. Verkabeln Sie einen Lautsprecher außerhalb der Phase und lassen Sie sie 36 Stunden ununterbrochen einspielen.

5.1 Pour améliorer le son de vos enceintes acoustiques, procédez à une session de rodage. Placez les enceintes face à face, câblez une de

celles-ci hors phase et faites-les fonctionner pendant 36 heures.

5.1 Para mejorar el sonido de los altavoces realice un proceso de "funcionamiento inicial". Coloque los altavoces mirándose entre sí, cablee un

altavoz fuera de fase y déjelos funcionar durante 36 horas.

5.1 Per migliorare il suono dei diffusori, eseguire un processo di 'rodaggio'. Posizionare i diffusori uno di faccia all'altro, collegare un diffusore

fuori fase, e lasciar funzionare per 36 ore.
