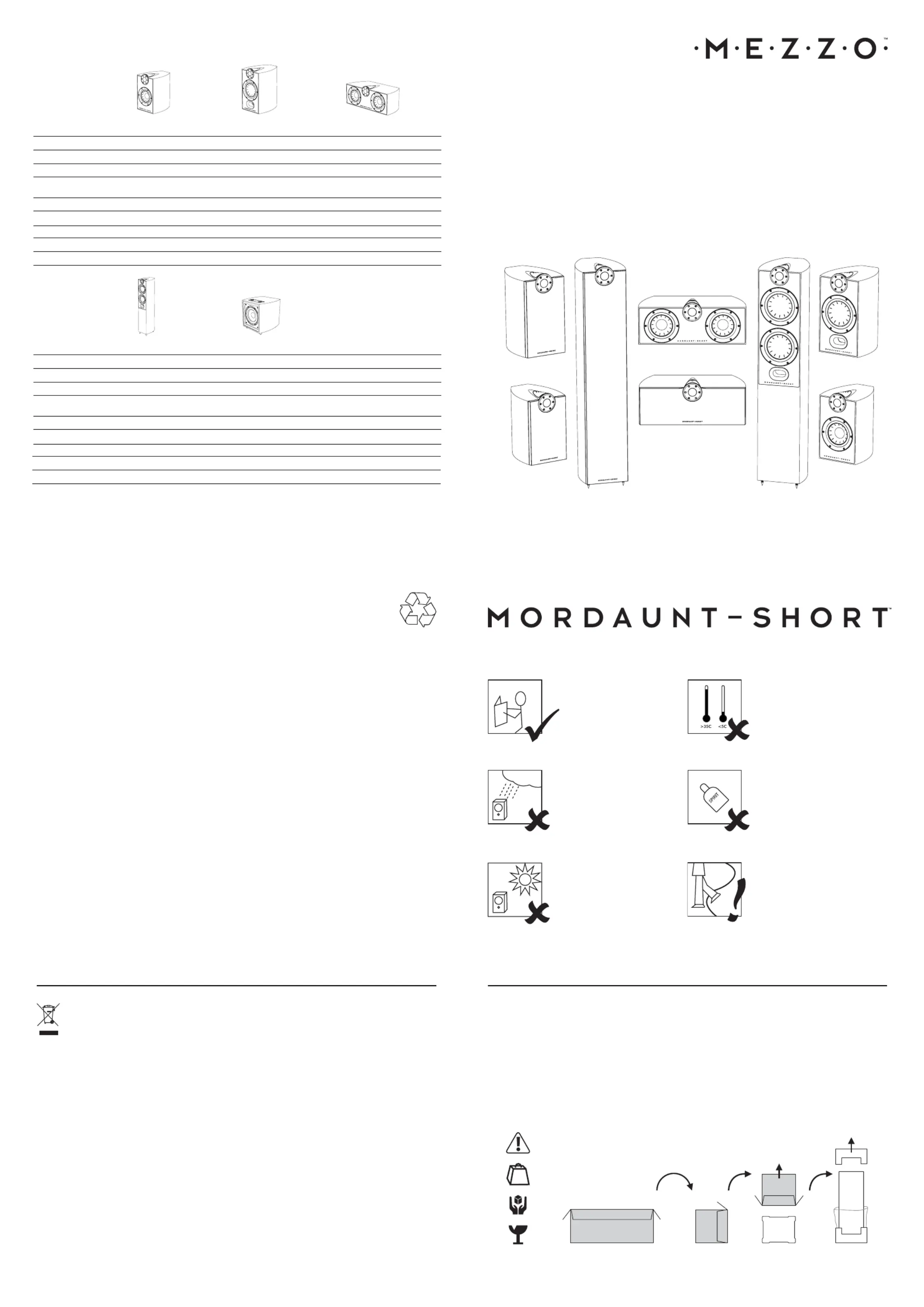

Read all instructions

Bitte lesen Sie alle Punkte genau durch

Lisez toutes les instructions

Lea todas las instrucciones

Leggere tutte le istruzioni

Læs alle instruktioner

Läs alla instruktioner

Прочтите все инструкции

Thank you for purchasing these Mordaunt-Short Mezzo series loudspeakers. Installed and

used properly the loudspeakers will deliver astonishing sound quality, whether playing music

or movies, whatever the listening environment. Please read this guide carefully, as it contains

essential information in getting the very best from your Mezzo speakers.

Installation Guide

Installationsanleitung

Guide d'installation

Guía de Instalación

Guida all'installazione

Installatiehandleiding

Installationsguide

Руководство по установке

Avoid damp

Kontakt mit Feuchtigkeit vermeiden

N'installez pas le système dans un

environnement humide

Evite la humedad

Evitare l'umidità

Undgå fugt

Undvik fukt

Не допускайте воздействия влаги

Avoid direct sunlight

Nie direktem Sonnenlicht aussetzen

Évitez une exposition directe aux rayons du soleil

Evite la luz directa del sol

Evitare la luce solare diretta

Undgå direkte sollys

Undvik direkt solljus

Не допускайте воздействия прямого солнечного света

Avoid extreme temperatures

Extreme Temperaturen vermeiden

Évitez les températures extrêmes

Evite temperaturas extremas

Evitare temperature estreme

Undgå ekstreme temperaturer

Undvik extrema temperaturer

Не допускайте воздействия экстремальных температур

Secure all cables

Alle Kabel gut sichern

Attachez fermement tous les câbles

Asegure todos los cables

Fissare tutti i cavi

Sæt alle kabler godt fast

Säkra alla kablar

Закрепите все кабели

Avoid solvent-based cleaners

Keine Lösemittel zum Reinigen verwenden

N'utilisez pas de produit de nettoyage à

base de solvant

Evite utilizar limpiadores basados en disolventes

Evitare detergenti basati su solventi

Brug ikke rengøringsmidler med opløsningsmiddel

Undvik rengöringsmedel med lösningsmedel

Не пользуйтесь очистителями на основе растворителей

Vielen Dank, dass Sie Lautsprecher der Reihe Mezzo von Mordaunt-Short gekauft haben. Bei richtiger Installation und

Verwendung liefern die Lautsprecher eine überragende Soundqualität, bei Musik und bei Filmen, und dies unabhängig vom

Umfeld des Hörers. Bitte lesen Sie diesen Leitfaden gründlich durch, denn er enthält wichtige Informationen für den optimalen

Hörgenuss mit den Mezzo Lautsprechern.

Nous vous remercions d'avoir choisi ces enceintes acoustiques Mordaunt-Short Mezzo. Installées et utilisées dans les règles

de l'art, ces enceintes acoustiques délivreront une qualité sonore stupéfiante avec de la musique ou des films, quel que soit

l'environnement d'écoute. Nous vous recommandons de lire attentivement ce guide. Il contient des informations essentielles

qui vous permettront de tirer le meilleur de vos enceintes Mezzo.

Gracias por adquirir estos altavoces Mordaunt-Short serie Mezzo. Instalados y utilizados correctamente, los altavoces

proporcionan una sorprendente calidad acústica, bien sea en la reproducción de música o películas, con independencia del

entorno de audición. Por favor lea esta guía detenidamente puesto que contiene información fundamental para sacar el mayor

partido de sus altavoces Mezzo.

Grazie per l'acquisto di questi diffusori della linea Mezzo di Mordaunt-Short. Installati ed utilizzati in maniera corretta, questi

diffusori sapranno offrire una qualità sonora straordinaria in qualsiasi ambiente d'ascolto e con qualsiasi fonte, che sia musica

o colonne sonore. Leggere con attenzione il presente manuale poiché contiene informazioni indispensabili per trarre il meglio

dai diffusori della serie Mezzo.

Hartelijk dank voor de aanschaf van deze luidsprekers uit de Mezzo-serie van Mordaunt-Short. Als de luidsprekers correct

worden geïnstalleerd en gebruikt zullen zij een verbazingwekkende geluidskwaliteit geven, of u nu muziek of films afspeelt en

ongeacht de luisteromgeving. Lees deze handleiding zorgvuldig. Hier vindt u essentiële informatie waarmee u het beste uit uw

Mezzo-luidsprekers kunt halen.

Tack för ditt köp av Mordaunt-Short Mezzo-seriens högtalare. Om högtalarna installeras och används på rätt sätt ger de en

fantastisk ljudkvalitet oavsett om du spelar upp musik eller film, i alla möjliga lyssnarmiljöer. Läs denna guide noggrant eftersom

den innehåller viktig information om hur du får ut mesta möjliga av dina Mezzo-högtalare.

Мы благодарны Вам за покупку этих громкоговорителей серии Mezzo компании Mordaunt-Short. При условии правильной

установки и использования громкоговорители обеспечат изумительное качество звучания при воспроизведении музыки или

фильмов в любой окружающей обстановке для прослушивания. Внимательно прочтите это руководство, поскольку оно

содержит важную информацию, помогающую получить наилучший эффект от ваших громкоговорителей серии Mezzo.

Deutsch

Français

Español

Italiano

Nederlands

Svenska

Русский

1. Unpacking / Auspacken / Déballage / Desembalaje / Rimozione

dall'imballaggio / Uit de verpakking halen / Uppackning / Распаковка

1.1 Follow the diagrams to unpack your loudspeakers.

1.1 Bitte folgen Sie den Zeichnungen, um die Lautsprecher auszupacken.

1.1 Veuillez suivre les instructions des schémas pour déballer vos enceintes acoustiques.

1.1 Siga los diagramas indicados para desembalar los altavoces.

1.1 Attenersi alle istruzioni indicate negli schemi per disimballare i diffusori.

1.1 Volg de onderstaande schema's om uw luidsprekers uit de verpakking te halen.

1.1 Följ diagrammen när du packar upp högtalarna.

1.1 При распаковке ваших громкоговорителей придерживайтесь указаний на рисунках.

For additional help with installation visit:

Weitere Hinweise zur Installation finden Sie unter:

Pour de l'aide supplémentaire concernant l'installation, visitez le site:

Para obtener ayuda adicional sobre la instalación visite:

Per ulteriori consigli a proposito dell'installazione, visitate il sito:

Hvis du har brug for mere hjælp til installationen, kan du besøge:

Ga, voor extra ondersteuning bij de installatie, naar:

Для получения дополнительных инструкций по установке посетите сайт:

www.mordaunt-short.com

AP21303/1

The crossed-out wheeled bin is the European Union symbol for indicating separate collection for electrical and

electronic equipment. This product contains electrical and electronic equipment which should be reused, recycled

or recovered and should not be disposed of with unsorted regular waste. Please return the unit or contact the

authorised dealer from whom you purchased this product for more information.

Die durchgestrichene Abfalltonne auf Rädern ist das Symbol der Europäischen Union, das das getrennte Sammeln von Elektro- und Elektronikgeräten anzeigt. Dieses

Gerät enthält elektrische und elektronische Teile, die wiederverwendet, recycelt oder wiederhergestellt werden können und nicht mit unsortiertem normalem Restabfall

entsorgt werden dürfen. Bitte geben Sie das Gerät zurück oder wenden Sie sich für weitere Informationen an Ihren Fachhändler, von dem Sie dieses Gerät gekauft haben.

La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et dispositifs électriques et électroniques. Ce

produit contient des dispositifs électriques et électroniques qui doivent être réutilisés, recyclés ou récupérés, et qui ne doivent pas être jetés avec les déchets ordinaires

non triés. Veuillez remettre l'appareil au revendeur agréé chez qui vous avez acheté ce produit, ou le contacter pour plus d'informations.

El cubo con ruedas tachado es el símbolo de la Unión Europea para indicar un conjunto separado de equipos eléctricos y electrónicos. Este producto contiene equipos

eléctricos y electrónicos que deben ser reutilizados, reciclados o recuperados y no deben desecharse con los desperdicios habituales sin clasificar. Por favor devuelva

el equipo o póngase en contacto con el distribuidor autorizado a quien compró este producto para obtener más información.

Il contenitore a rotelle per rifiuti, sormontato da una croce, rappresenta il simbolo dell'Unione Europea per indicare una raccolta separata dei dispositivi e apparecchiature

elettriche ed elettroniche. Questo prodotto contiene parti elettriche ed elettroniche che devono essere riutilizzate, riciclate o riceperate, e non deve pertanto essere gettato

assieme ai normali rifiuti non riordinati. Potete restituire quest'apparecchio al negoziante, o mettervi in contatto con il distributore autorizzato presso il quale lo avevate

acquistato per ulteriori informazioni.

De doorgekruiste verrijdbare afvalbak is het symbool van de Europese Unie waarmee wordt aangegeven dat elektrische en elektronische apparatuur gescheiden dient te

worden ingezameld. Dit product bevat elektrische en elektronische inrichtingen die opnieuw moeten worden gebruikt, gerecycled of hersteld en niet mogen worden

weggegooid bij het ongesorteerde normale afval. Breng het apparaat terug of neem contact op met de bevoegde dealer waarbij u dit product hebt gekocht voor meer

informatie.

En överkorsad soptunna är symbolen som i Europiska Unionen anger separat insamling av elektrisk och elektronisk apparatur (WEEE). Denna produkt innehåller elektriska

och elektroniska komponenter som ska återanvändas, återvinnas eller återhämtas och inte får kastas med vanlig, osorterade sopor. Var god återlämna enheten eller

kontakta den auktoriserade återförsäljaren där produkten köptes för mer information.

Ящик с колесами и с крестом – это символ Евросоюза для указания на отдельную коллекцию электрического и электронного оборудования. Это изделие содержит

электрические и электронные компоненты, которые должны быть повторно использованы, переработаны или восстановлены и не должны утилизироваться совместно с

несортированными обычными отходами. Постарайтесь возвратить устройство или обратитесь к авторизованному дилеру, у которого Вы приобрели это изделие, для

получения дополнительной информации.

Sensitivity

Frequency response

Impedance

Drive units

Crossover

Recommended amplifier power

Magnetic shielding

Speaker Dimensions (H x W x D)

Weight

Mezzo 1

88dB

55Hz - 22kHz

4 - 8 Ohms

(1) 5.25" CPC aluminium mid/bass

(1) 1" ATT aluminium dome tweeter

2nd order with DVP

15 - 100 watts

Yes

300 x 204 x 255mm (11.8 x 8.0 x 10.0")

6.2kg (13.7lbs)

Mezzo 2

89dB

48Hz - 22kHz

4 - 8 Ohms

(1) 6.5" CPC aluminium mid/bass

(1) 1" ATT aluminium dome tweeter

2nd order with DVP

15 - 120 watts

Yes

352 x 220 x 280mm (13.9 x 8.7 x 11.0")

8.0kg (17.6lbs)

Mezzo 5

89dB

60Hz - 22kHz

4 - 8 Ohms

(2) 5.25" CPC aluminium mid/bass

(1) 1" ATT aluminium dome tweeter

2nd order with DVP

15 - 120 watts

Yes

175 x 491 x 215mm (6.9 x 19.3 x 8.5")

8.8kg (19.4lbs)

Sensitivity

Frequency response

Impedance

Drive units

Crossover

Recommended amplifier power

Magnetic shielding

Speaker Dimensions (H x W x D)

Weight

Mezzo 6

89dB

38Hz - 22kHz

4 - 8 Ohms

(2) 6.5" CPC aluminium mid/bass

(1) 1" ATT aluminium dome tweeter

2nd order with DVP

15 - 150 watts

Yes

1000 x 220 x 280mm (39.4 x 8.7 x 11.0")

20kg (44lbs)

Mezzo 9

Max input 2V RMS

30Hz - 200Hz

Input impedance: 10k Ohms

(2) 8" aluminium CPC long throw woofer

Active/variable

375W active / Max power consumption: 600W

Yes

315 x 338 x 350mm (12.4 x 13.3 x 13.8")

21.1kg (46.4lbs)

Technical specifications / Technische Daten / Caractéristiques techniques / Especificaciones técnicas / Specifiche tecniche / Tekniske specifikationer /

Technische specificaties / Технические характеристики

4.1 IMPORTANT! Ensure that positive (+) and negative (-) connections are matched.

4.1 WICHTIG! Achten Sie auf die richtigen Anschlüsse, also (+) an (+) und (-) an (-).

4.1 IMPORTANT ! Veillez à respecter la polarité (positif + et négatif -) des raccordements.

4.1 IMPORTANTE Asegúrese de que las conexiones de los terminales positivo (+) y negativo (-) coincidan.

4.1 IMPORTANTE! Assicurarsi che i collegamenti positivo (+) e negativo (-) corrispondano.

4.1 BELANGRIJK! Zorg ervoor dat de positieve (+) en negatieve (-) aansluitingen correct zijn.

4.1 VIKTIGT! Se till att positiva (+) och negativa (-) anslutningar stämmer överens.

4.1 ВАЖНО! Проверьте правильность подключения положительного (+) и отрицательного (-) проводников.

2. Assembling / Zusammenbauen / Montage / Montaje / Assemblaggio / Montage / Montering / Сборка

4. Connections / Anschlüsse / Raccordements / Conexiones / Collegamenti /

Aansluitingen / Anslutningar / Подключения

3. Positioning / Positionierung / Installation / Colocación / Disposizione / Plaatsing / Placering / Выбор размещения

5. Running In / Einspielen lassen / Rodage / Funcionamiento / Rodaggio /

Inwerken / Inkörning / Предварительная обкатка

3.1 Before connecting, consider loudspeaker placement and all cabling requirements.

Some typical setups are shown here:

3.1 Schließen Sie den Lautsprecher erst an, wenn Sie sich über seinen endgültigen Stellplatz und den Kabellängen sicher sind.

Einige typische Konfigurationen sind hier aufgezeigt:

3.1 Avant de réaliser les raccordements, étudiez les diverses possibilités d'installation des enceintes acoustiques et les exigences de câblage correspondantes.

Les schémas suivants présentent plusieurs configurations types:

3.1 Antes de realizar la conexión, planifique la colocación de los altavoces y los requisitos de cableado. A continuación se muestran algunas configuraciones habituales:

3.1 Prima di effettuare le connessioni, considerare la disposizione dei diffusori e tutti i requisiti del cablaggio. Qui di seguito vengono illustrate alcune disposizioni tipiche:

3.1 Kijk, voor u begint met aansluiten, waar u de luidsprekers wilt plaatsen en wat u nodig hebt voor de bekabeling. Hieronder ziet u enkele kenmerkende installaties:

3.1 Före anslutning överväger du var högtalarna ska placeras och alla kabelkrav. Några typiska placeringar visas här:

3.1 До подключения продумайте расположение громкоговорителя и всех соединительных кабелей. Ниже показаны некоторые типовые варианты установки:

2.1 Mezzo 6 - fix metal spikes to cabinet. Ensure the speaker is level and tighten the locknuts. Attach

rubber feet to spike when used on hard surface.

2.1 Mezzo 6 - Montieren Sie die Metallspikes an das Gehäuse. Stellen Sie sicher, dass der Lautsprecher waagerecht steht und ziehen Sie die

Sicherungsmuttern an.Fäst metalldubbarna vid skåpet. Se till att högtalaren står jämnt och dra åt låsmuttrarna

2.1 Mezzo 6 - Montez les pointes en métal sur le boîtier. Vérifiez si l'enceinte est à niveau, puis serrez les contre-écrous. Fixez les pattes de caoutchouc à la

pointe en cas d'usage sur une surface dure.

2.1 Mezzo 6 - Fije las puntas metálicas al armario. Asegúrese de que el altavoz quede nivelado y apriete las tuercas de fijación. Ajuste los tacos de goma a la

punta cuando la utilice en superficies duras.

2.1 Mezzo 6 - Fissare le punte metalliche al cabinet. Assicurarsi che il diffusore sia in posizione stabile e stringere i controdadi.Attaccare le protezioni in

gomma ai piedini per l'appoggio su superfici rigide.

2.1 Mezzo 6 - Bevestig de metalen spikes aan de kast. Zorg ervoor dat de luidspreker waterpas staat en draai de borgmoeren aan. Bevestig rubberen voet aan

pin wanneer gebruikt op harde ondergrond

2.1 Mezzo 6 - Fäst metalldubbarna vid skåpet. Se till att högtalaren står jämnt och dra åt låsmuttrarna. Sätt gummitassarna på dubbarna, när de används på

hårda ytor.

2.1 Для Mezzo 6 -Прикрепите металлические шипы к шкафу. Проверьте выравнивание громкоговорителя и затяните контргайки. При использовании на твердой

поверхности прикрепите резиновые прокладки к шпилю ножки.

2.2 Mezzo 1/2/5 - remove backing strip, attach rubber feet to cabinet.

2.2 Mezzo 1/2/5 - entfernen Sie die rückseitige Schiene und bringen Sie die Gummifüße am Schrank an.

2.2 Mezzo 1/2/5 - Retirez la bande de soutien et fixez les pieds à l'enceinte.

2.2 Mezzo 1/2/5 - quite la tira de protección, pegue las patas de caucho a la caja.

2.2 Mezzo 1/2/5 - rimuovere la striscia di protezione ed attaccare i piedini di gomma al mobile.

2.2 Mezzo 1/2/5 - verwijder de achterstrook, bevestig de rubberen poten aan de ombouw.

2.2 Mezzo 1/2/5 - ta bort skyddspapperet och fäst gummifötterna vid lådan.

2.2 Для Mezzo 1/2/5 - удалите ленточную прокладку, прикрепите к корпусу резиновую опору.

5.1 To improve the sound of your speakers, perform a

‘running in’ process. Position the speakers facing each

other, wire one speaker out of phase, and run for 36 hours.

5.1 Führen Sie zur schnellen Verbesserung des Klangs Ihrer neuen Lautsprecher einen

"Einspiel"-Vorgang durch. Stellen Sie die Lautsprecher zueinander zeigend auf. Verkabeln

Sie einen Lautsprecher außerhalb der Phase und lassen Sie sie 36 Stunden

ununterbrochen einspielen.

5.1 Pour améliorer le son de vos enceintes acoustiques, procédez à une session de rodage.

Placez les enceintes face à face, câblez une de celles-ci hors phase et

faites-les fonctionner pendant 36 heures.

5.1 Para mejorar el sonido de los altavoces realice un proceso de

"funcionamiento inicial". Coloque los altavoces mirándose entre sí, cablee

un altavoz fuera de fase y déjelos funcionar durante 36 horas.

5.1 Per migliorare il suono dei diffusori, eseguire un processo di 'rodaggio'.

Posizionare i diffusori uno di faccia all'altro, collegare un diffusore fuori fase,

e lasciar funzionare per 36 ore.

5.1 Om het geluid van uw luidsprekers te verbeteren moeten zij worden

ingewerkt. Plaats de luidsprekers zodanig dat zij op elkaar gericht staan,

draai de aansluitsnoeren (links/rechts) van één luidspreker om, en laat ze

gedurende 36 uur werken.

5.1 Utför en "inkörningsprocess" för att förbättra högtalarnas ljud. Placera

högtalarna så att de är vända mot varandra, koppla en högtalare ur fas och

kör högtalarna i 36 timmar.

5.1 Для улучшения звучания ваших громкоговорителей проведите процесс

‘обкатки’. Расположите громкоговорители друг напротив друга, подключите

один из громкоговорителей в противофазе и включите их на 36 часов.

3.2 Mezzo 5 - position above or below screen, angled towards the listener if possible.

3.2 Mezzo 5 - stellen Sie ihn über oder unter dem Bildschirm auf, und zwar möglichst zum Zuhörer angewinkelt.

3.2 Mezzo 5 - Placez l'enceinte au-dessus ou en dessous de l'écran, orientée vers l'auditeur si possible.

3.2 Mezzo 5 - colóquelo por encima o por debajo de la pantalla, en ángulo dirigido hacia el oyente a ser posible.

3.2 Mezzo 5 - posizionare il diffusore sopra o sotto lo schermo, possibilmente inclinandolo verso gli ascoltatori.

3.2 Mezzo 5 - boven of onder het scherm plaatsen, gericht op de luisteraar, indien mogelijk.

3.2 Mezzo 5 - placeras ovanför eller nedanför skärmen, vinklad mot lyssnaren om så är möjligt.

3.2 Для Mezzo 5 - расположите выше или ниже экрана, по возможности, под углом по направлению к слушателю.

2.3 Mezzo 1/2 - for best results, use with dedicated speaker stands.

2.3 Mezzo 1/2 - benutzen Sie die Lautsprecher am besten mit dafür vorgesehenen Lautsprecherständern.

2.3 Mezzo 1/2 - Pour les meilleurs résultats, utilisez des pieds d'enceinte prévus à cet effet.

2.3 Mezzo 1/2 - para obtener los mejores resultados, utilice los soportes de altavoces dedicados.

2.3 Mezzo 1/2 - per ottenere i migliori risultati, impiegare supporti idonei ai diffusori.

2.3 Mezzo 1/2 - gebruik deze, voor de beste resultaten, met de daarvoor bestemde luidsprekerstatieven.

2.3 Mezzo 1/2 - används med särskilda högtalarstativ för bästa resultat.

2.3 Для Mezzo 1/2 – для получения наилучших результатов используйте предназначенные для громкоговорителя опоры.

SINGLE-WIRING / CÂBLAGE SIMPLE / CABLEADO SIMPLE /

CABLAGGIO SINGOLO / ENKELVOUDIGE BEDRADING / ОДНО-ПРОВОДНАЯ

BI-WIRING / CÂBLAGE DOUBLE / CABLEADO DOBLE / DOPPIO

CABLAGGIO / DUBBELE BEDRADING / ДВУХ-ПРОВОДНАЯ*

5.1STEREO

AMP

10cm

36+ hours!

6.1 7.1

Produktspezifikationen

Marke:	Mordaunt Short
Kategorie:	Lautsprecher
Modell:	Mezzo

Brauchst du Hilfe?

Wenn Sie Hilfe mit Mordaunt Short Mezzo benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Lautsprecher Mordaunt Short

Mordaunt Short Avant Architect in ceiling Bedienungsanleitung

27 August 2024

Mordaunt Short Premiere Bedienungsanleitung

26 August 2024

Mordaunt Short Alumni 2 Bedienungsanleitung

26 August 2024

Mordaunt Short Aviano 2 Bedienungsanleitung

26 August 2024

Mordaunt Short Alumni 9 Bedienungsanleitung

26 August 2024

Mordaunt Short Alumni 5 Bedienungsanleitung

26 August 2024

Mordaunt Short Performance 6 Bedienungsanleitung

26 August 2024

Mordaunt Short Mezzo 2 Bedienungsanleitung

26 August 2024

Mordaunt Short Avant Architect AW153 Bedienungsanleitung

26 August 2024

Mordaunt Short Performance 2 Bedienungsanleitung

26 August 2024

Bedienungsanleitung Lautsprecher

Neueste Bedienungsanleitung für -Kategorien-

Sonance Visual Performance VP65 SST Bedienungsanleitung

16 Oktober 2024

Bowers And Wilkins CWM664 Bedienungsanleitung

16 Oktober 2024

Focal Chorus 826 V Bedienungsanleitung

16 Oktober 2024

KEF Ci200ER Bedienungsanleitung

16 Oktober 2024

Steren SPK-1100BL Bedienungsanleitung

16 Oktober 2024

Aiwa SP-A100 Bedienungsanleitung

16 Oktober 2024

Trust GXT 628 Bedienungsanleitung

15 Oktober 2024

Pyle PBMSPG6 Bedienungsanleitung

15 Oktober 2024

Marshall Tufton Bedienungsanleitung

15 Oktober 2024

Sunstech SPUBT780 Bedienungsanleitung

15 Oktober 2024
