INSTRUCTION MANUAL
ENGLISH
VDV500-920

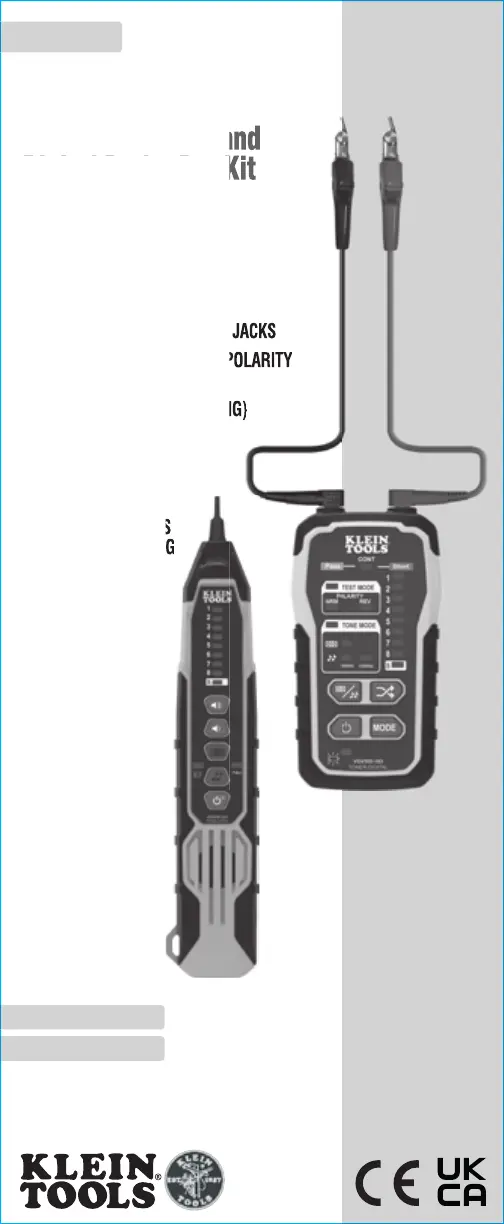

Digital Toner-Pro a
Digital Probe-Pro K
FRANÇAIS
p. 21
ESPAĂ‘OL
pĂ¡g. 11
•
TRACE INDIVIDUAL
OR PAIRED WIRES
•
TRACE SHORTED
OR CONNECTED WIRES
VIA DIGITAL TONING
•
TEST RJ11, RJ12, AND RJ45
•
DETECTS CONTINUITY AND P
•
3 DISTINCT TONES
(2 CONSTANT, 1 ALTERNATIN
•
EASY-TO-UNDERSTAND
STATUS LED
s
•
SEND TONES ON
SHORTED OR
CONNECTED WIRES
VIA DIGITAL TONIN
•
PERFORM
PIN-TO-PIN
MAPPING
•
REPLACEABLE
PROBE TIP
VDV500-223
VDV500-163
2
ENGLISH
GENERAL SPECIFICATIONS - VDV500-163 DIGITAL TONER-PRO
The Klein Tools VDV500-163 Digital Toner-Pro is a professional-series
analog and digital tone generator for wire identification, wire tracing and
wire pair identification. It features several tone frequencies and strong
power output for tracing wires.
•
Operating Altitude:
6562 ft. (2000 m) maximum
•
Relative Humidity:
10% – 90% non-condensing
•
Operating Temp:
32° to 122° F (0° to 50°C)
•
Storage Temp:
-4° to 140°F (-20° to 60°C)
•
Dimensions:
4.65" Ă— 2.52" Ă— 1.10" (118 Ă— 64 Ă— 28 mm)
•
Weight:
5.29 oz. (150 g) including batteries
•
Battery Type:
4 Ă— 1.5V AAA Alkaline
•
Battery Life: Active:
20 hours
Standby/Storage:
3 years
•
Auto-Power Off:
After 60 minutes of inactivity
•
Analog Tones:
Constant:
1000Hz, 1500Hz
Alternating:
1000Hz/1500Hz
•
Tone Power:
8dBm
•
Continuity Indication
Less than 10kΩ
•
Voltage Protection: Test Mode:
60V
Tone Mode:
20V through external 600Ω
Specifications subject to change.
T17
T12
T16
FEATURE DETAILS - VDV500-163 DIGITAL TONER-PRO
SYMBOLS - VDV500-163 DIGITAL TONER-PRO
Warning or Caution
Conformité Européenne:
Conforms with European
Economic Area directives
Always wear approved
eye protection
UKCA:
UK Conformity Assessment
Do NOT use on
energized circuits
WEEE:
Electronics disposal
Read instructions
3
TEST MODE Indicator
2
"NRM" (Normal)
Polarity Indicator
3
"REV" (Reverse)
Polarity Indicator
4
"CONT" (Continuity)
Indicator
5
TONE MODE
Indicator
6
Analog Tone
Frequency Indicators
7
Digital/Analog Tone
Button
8
Mode button
9
Power On/Off Button
0
Pin/Pair Selection
Button
Battery Status
Indicator
2
Lanyard Slot
3
Digital Tone Indicator
4
Red ABN (Angled
Bed-of-Nails) Test Clip
5
Black ABN (Angled
Bed-of-Nails) Test Clip
6
Battery Cover
7
Battery Cover Screw
8
Wire Map Indicator
9
Shield Indicator
T20
Test Lead Inputs
T21
RJ45 Port
T1
T10
T11
T19
T8
T2
T3
T5
T7
T13
T9
T4
FEATURE DETAILS - VDV500-163 DIGITAL TONER-PRO
T15
T14
T6
T18
WARNINGS
To ensure safe operations and service of the instruments, follow these instructions.
Failure to observe these warnings can result in  re, electric shock, severe injury or death.
•
The Digital Toner-Pro, test leads, and Digital Probe-Pro, are designed for use on extra-low
voltage cabling systems (less than 60V) for testing when
NOT
energized.
•
The maximum voltage across ABN Test Clips of the Digital Toner-Pro is 60V in Tes
mode, and 20V in Continuity mode. Connecting the Digital Probe-Pro to live mains AC
power may damage it and pose a safety hazard for the user
•
DO NOT
use instruments if they are wet, as it could pose a shock hazard
•
DO NOT
use instruments if they are damaged in any way
•
Turn off instruments and disconnect all ABN Test Clips before attempting to replace batteries
•
The battery door must be in place and secure before you operate the instrument
•
DO NOT
open the case, other than the battery compartment
T21
T20
