Inspired living

Refrigerator/Freezer Combi

User's Guide

Thank you very much for choosing to purchase a Haier-brand refrigerator.

This User's Guide will help you properly install and operate your newly acquired

appliance.

For future reference, please write down the model and serial number in the spaces

provided below.

You can retrieve that information from the product label attached to the inside of

the refrigerator.

Model number:

Serial number:

Date of purchase:

*=blank WW HS SS

HRF-660S

HRF-663DSB2*

Before operation

Notes on the refrigerator compartment

Notes on the freezer compartment

Defrosting Cleaning Inoperation

Troubleshooting & Customer Service

Components ....................................................................................1

Precautions...................................................................................2-4

Preparations..................................................................................5-6

Door removal................................................................................7-8

Setting up the Refrigerator/Freezer Combi .....................................9

Start-up..........................................................................................10

Digital display operation ..........................................................11-13

Refrigerator compartment........................................................14-16

Notes on refrigeration ...................................................................17

Tips on refrigeration ......................................................................18

Freezer compartment.....................................................................19

Notes on freezing ..........................................................................20

Defrosting ......................................................................................21

Cleaning ........................................................................................21

Inoperation ...............................................................................22-23

Troubleshooting .......................................................................24-25

Customer service......................................................................26-27

Contents

Before start-up, be sure to read the User's Guide.

Keep the User's Guide in a safe place.

Components

Freezer

Light

Shelves

Bottle rack

Freezer drawers

Refrigerator

compartment

Veggie drawer cover

Note

The power plug must remain accessible after setting up the appliance.

If damaged, the power cord of this appliance must be replaced by the maker, their customer

service or an equally qualified person so as to prevent any hazards.

Should the refrigerant circuit have been damaged, keep away all sources of fire or sparks and

thoroughly air the room.

Children frequently do not recognise the hazards related to handling household appliances.

Therefore, children and people with impairments should only be allowed to use the refrigerator

under the supervision of a qualified person. Do not let children play with the appliance.

Do not use any mechanical or artificial devices or any tools other than those recommended by the

maker in order to accelerate the defrosting process.

Check the appliance for damages sustained during transportation. Do not connect the appliance if

it is damaged. In case of damage, contact your supplier.

Make sure that no part of the refrigerant circuit is damaged when transporting and setting up the

appliance.

To prevent damage to the appliance, its ventilation openings must not be covered or blocked.

Do not operate any electrical devices inside the food storage area, unless instructed to do so by

the maker.

Our company continually thrives towards improving all models and versions. For that

reason, we hope that you can accept our right to change their appearance, equipment or

operation.

Shelves

Bottle cover

Light

Bottle rack

Veggie drawer

Ice tray

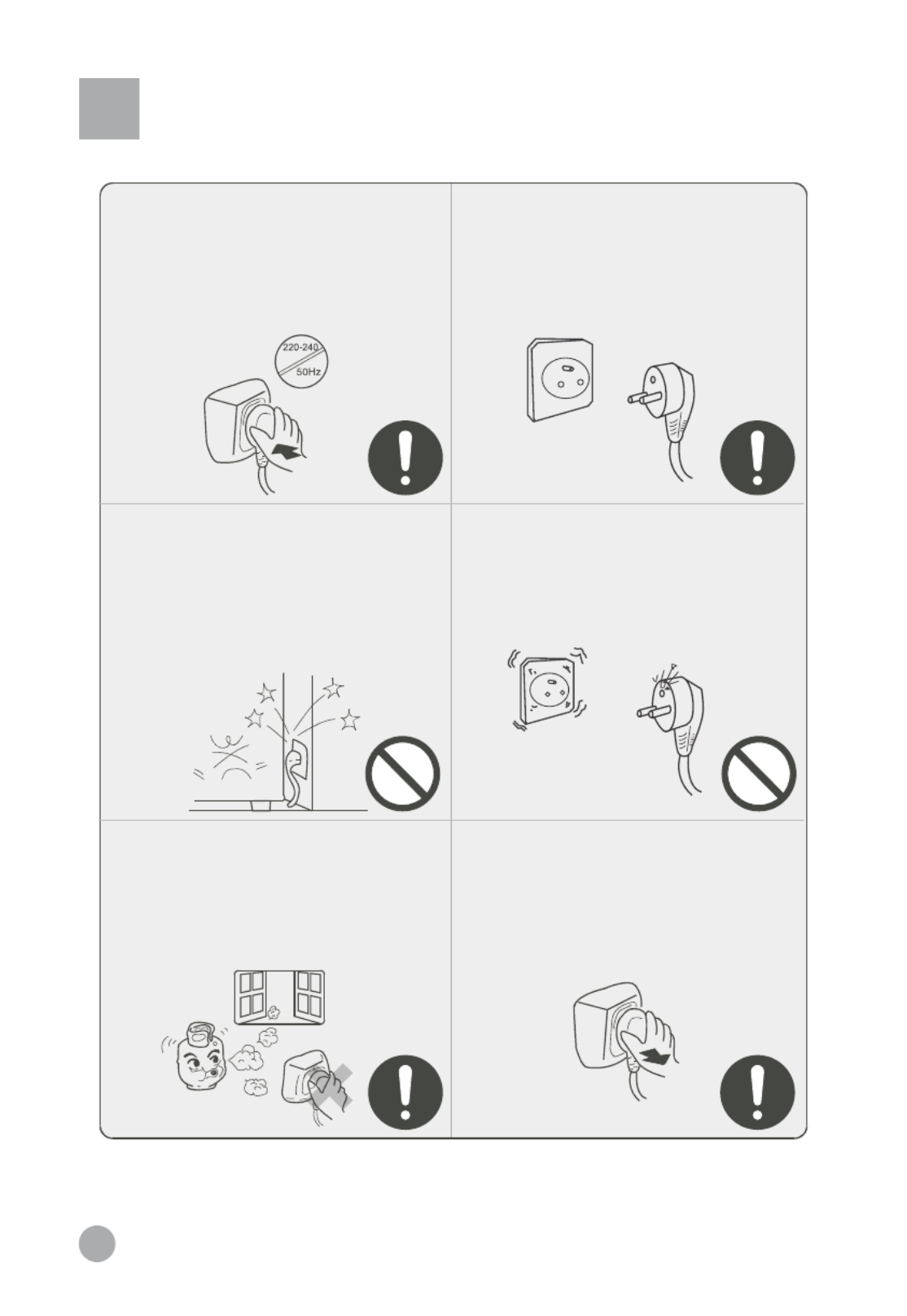

Precautions

This appliance requires a 220-240V/50Hz power

supply.

If the voltage is outside of the 187-242V range,

malfunctions and damages of the controls,

thermostat or compressor may result, unless a

regulator of at least 750W was installed.

A dedicated grounded outlet is required. The

applian ce is equipped with a stan dard

shockproof plug, whose grounding should not be

disabled. The power plug of the appliance

should always be accessible.

Do not damage the power cord.

*Never pull the plug out by the cord; always

grab and pull the plug

*Do not place the power cord under the

appliance or walk on it.

*Be sure not to damage the power cord when

moving the appliance away from the wall.

If the power cord is damaged or the plug cracked

or worn, the power cord must be replaced with a

matching one, available from the maker or their

customer service. The power cord may only be

replaced by the maker, their customer service or

an equally qualified person.

In the case of a gas or other flammable leak:

*Close the valve.

*Open the doors and windows.

*Do not pull out or insert the power cord of the

appliance.

Pull out the power plug:

*Before cleaning or repair

*When replacing a burned-out bulb

Precautions

Never place flammable, explosive or corrosive

materials in the refrigerator.

This appliance is intended strictly for storing

and freezing foods. It is not suitable for storing

such things as vaccines, bacteria or chemical

samples, which have demanding temperature

requirements.

Do not store fuel and other flammable products

near this appliance.

Do not put microwave ovens, voltage

regulators or power strips on this appliance. Do

not operate electrical devices and such inside

the refrigerator (except if instructed to do so by

the maker).

To avoid injuries, do not let children climb on

or hang from the appliance door.

Once the appliance has been started up, do not

touch the inside of the freezer compartment

with wet hands, otherwise they may get stuck

on the surface.

Precautions

To avoid injury, keep fingers away from the

door crack when opening or closing the doors.

Keep children away from the appliance doors

being opened and closed.

Do not pour water onto the appliance or set it up

in wet areas.

Refrigerators may only be repaired or altered by

professionals. Improper repair may cause

considerable damage. Please contact your dealer

or our customer service should your appliance

require repair or modification.

Keep bottles and tins out of the freezer. They

could burst when the content freezes.

Pull out the power plug in the case of a power

outage, repair or cleaning.

When disposing of the appliance, remove the

door or door seal and shelves to prevent playing

children from locking themselves in and putting

their lives at risk.

Preparations

Unpacking

Remove the entire packing material,

including the foam underlay and pieces of

tape used to hold accessories in place.

Separating and counting the

included accessories.

Check the items in the box against the

packing list.

In case of a mismatch, please contact

your supplier.

Setting up the appliance in a suitable

area.

(Details under “Setting up”.)

Attaching the toe moulding

Open the refrigerator and freezer

doors, remove the moulding from

the refrigerator compartment, and

then affix it as shown in the

illustration.

Part 1

Part 2

Part 3

Preparations

Cleaning interior

It is recommended to clean the interior before

starting up the appliance. (Details under

“Cleaning”.)

Standing still

After cleaning, let the appliance stand still for at

least six hours before turning it on to start it up.

Installing the door handle

First, screw part 2 into the threaded hole in the door (part 1); there are two

screws per door. Next, press part 3 with its larger opening onto part 2.

Finally, pull part 3 down in order to attach it firmly to the door.

Door removal

Removing the door

If your house door is too narrow, remove the refrigerator door and carry the

refrigerator in narrow side first.

Remove the toe moulding.

Toe moulding

Remove the freezer compartment door.

1) Unscrew the hinge covers. Disconnect

all wires except for the grounding wire.

2) Remove the screws from the upper

hinge following the direction as indicated

by Arrow (1). Then remove the upper

hinge following the direction as indicated

by Arrow (2).

3) Lift the freezer compartment door to

remove it.

Hinge cover

Wires

Upper

(hinge)

Grounding wire

Upper hinge

Screw

Lower

hinge

Door removal

R e m o v e t h e r e f r i g e r a t o r

compartment door.

1)Loosen the hinge cover bolts, and then

remove the cover.

3)Lift the refrigerator compartment door to

remove it.

2) Remove the screws from the upper hinge

following the direction as indicated by

Arrow (1). Then remove the upper hinge

following the direction as indicated by

Arrow (2).

Wires

Upper hinge

Screw

Lower hinge

Slide the refrigerator through the

door opening.

Slide the refrigerator through the door

opening as shown in the illustration.

Reinstall the door.

Bring the doors in the house, and then

reinstall them by reversing the removal steps.

Setting up the Refrigerator/Freezer Combi

Be sure to choose a flat and level setup location.

Use sturdy and fireproof supports to correct an

unevenness in the floor. Turning an appliance

foot clockwise raises the appliance, turning it

anticlockwise lowers the appliance.

Door adjustment

If the freezer compartment door is lower than

that of the refrigerator compartment, insert the

wrench in the groove of the left screw and turn it

in the direction of the arrow until both doors are

the same height. Height difference

Height

difference

Wrench Left screw

Protect the setup location against direct sunlight

or heat sources.

If the freezer compartment door is lower than

that of the refrigerator compartment, insert the

wrench in the groove of the left screw and turn it

in the direction of the arrow until both doors are

the same height.

Height difference

Height

difference

Wrench

Right bolt

Avoid a damp setup location. Remove water

and dirt with a soft rag.

Be sure to leave at least 10 cm of space around

the appliance. When installing the appliance in

an enclosed area, leave at least 25 cm of space

on the sides and 5 cm on the top and back.

Spacing

Start-up

Power connection

After connecting it to the power, the appliance is automatically set to the

Intelligent and Crushed Ice modes.

This appliance has a memory function which, in the event of a power failure,

automatically stores the operating mode that was last used and restores it when

the power is turned on again.

Operating modes

Recommendation:

The Intelligent mode allows the appliance to achieve the

best and most energy-efficient cooling effect, regardless

of ambient temperature variations and without requiring

you to make any settings at all.

Choose one of the following two operating modes.

(1)Intelligent mode: If there are no special requirements, it is recommended to choose the

Intelligent operating mode. Press the Intelligent key once; the indicator lights up and the

appliance is started automatically. (Details in the “Features” section.)

(2)Manual mode: Make manual temperature settings using the temperature adjustment keys.

Loading foods

Operate the refrigerator empty for a while. Start

loading the refrigerator with foods only after it has

sufficiently cooled down.

Please note that changes in the temperature settings come into effect slowly.

This depends on variations of the ambient temperature, how frequently the

door is opened and the amount of foods loaded.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Digital display operation

Control panel

E.Intelligent mode indicator

F.Superfrost indicator

G.Freezer temperature display

H.Refrigerator temperature display

A.Intelligent mode key

B.Superfrost key

C.Freezer temperature adjustment key

D.Refrigerator temperature adjustment key

Intelligent mode

In the Intelligent operating mode, the temperature inside the appliance is adjusted

automatically according to variations of the ambient temperature. Press key A once, upon

which indicator E lights up and Intelligent mode is entered. Press key A once again, upon

which indicator E goes off and Intelligent mode is cancelled.

Malfunction indicator

In the event of major or minor control malfunctions, the freezer and refrigerator

temperatures are not displayed. Contact customer support if necessary.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Superfrost

It has been scientifically proven that a Superfrost type device is necessary to freeze foods

quickly and thoroughly. Press key B, upon which indicator F lights up and the Superfrost

action is turned on. Press the key again to turn off the Superfrost action, upon which

indicator F goes off. (In Intelligent mode, it is not necessary to turn on Superfrost.)

Temperature adjustments

At start-up, the Intelligent operating mode is selected. Press the Intelligent

mode key to cancel the Intelligent operating mode.

Temperature adjustment (requires the Intelligent mode to be cancelled)

Refrigerator temperature adjustment: Press key D, upon which indicator H starts blinking.

Each time key D is pressed, the temperature setting is increased by one of level from 1 to 5

(3 °C). If you keep pressing key D, the cycle starts over again from level 1 (7°C).

Freezer temperature adjustment: Press key C, upon which indicator G starts blinking. Each

time key C is pressed, the temperature setting is increased by one level from 1 to 5 (-22 °C).

If you keep pressing key C, the cycle starts over again from level 1 (-15°C).

Digital display operation

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Open-door buzzer warning

A buzzer sounds intermittently when the door is left open permanently or is not

closed properly.

Display control

30 minutes after the last key operation the display is turned off. The display is re-

activated as soon as a key is pressed or an appliance door is opened.

Activating/Deactivating the refrigerator

The refrigerator is deactivated by holding key D (refrigerator temperature

adjustment) firmly pressed for three seconds. Indicator H (temperature and level)

goes off, but the light in the refrigerator compartment remains operational. The

refrigerator is re-activated by holding key D firmly pressed again for three

seconds. The refrigerator is re-activated and indicator H is turned on.

Digital display operation

Refrigerator compartment

Using the refrigerator compartment for short-

term food storage

The average refrigerator temperature of 0 °C-10 °C is not

low enough for long-term storage of foods; it is suitable

only for short-term food storage.

Adjusting the height of glass shelves

The shelves are height-adjustable to accommodate

various item sizes.

The shelves can be taken out for height adjustment and

cleaning. To clean a shelf, pull it in direction 1, and

then tilt it in direction 2 until it is in a vertical position.

Finally, remove the shelf in direction 3. To remove a

shelf, the appliance door must be open 90º.

Adjusting and cleaning bottle rack

Hold both sides of the bottle rack and pull it out in

directions (1) and (2).

Frozen foods (such as ice cream) should not be

placed in the bottle rack but rather inside the freezer

compartment to avoid that they spoil as a result of

being exposed to the temperature changes from

opening and closing the door.

After cleaning, re-place the bottle rack or adjust its

position.

Caution:

Refrigerator compartment

Stocking example

Foods should be grouped according to

the various temperature ranges in the

refrigerator compartment.

(1) Eggs, butter, cheese

(2) Tinned drinks and foods, seasonings

(3) Drinks, bottles

(4) Preserves

(5) Meats

(6) Flours, preserves, milk

(7) Processed meats, sausage

(8) Fruits, vegetables, lettuce

Removing the veggie drawer cover

First, lift the rear of the shelf in direction (1), and

then pull the shelf out in direction (2). Finally, tilt

the shelf in direction (3) and remove the veggie

drawer once the door is open 90º.

Notes on refrigeration

Let warm foods and drinks cool down to room

temperature before putting them in the

refrigerator compartment.

Wash and dry off fresh foods before storing

them.

Pack the food into portions suitable for your

household. Place the foods that will be

consumed the soonest towards the front so as

not to leave the appliance door open longer

than necessary.

Pack and seal foods before storing them. This

prevents drying and odour dissipation.

Do not overstock the refrigerator.

Be sure to leave space between foods and between the foods and the interior compartment walls.

Tips on refrigeration

Remove the leaves of root vegetables to

prevent them from absorbing the nutrients. Thawing frozen foods inside the refrigerator

helps conserve energy.

Items not requiring refrigeration: Onions,

peppers, garlic, ginger.

Items not suitable for refrigeration: Gourds,

melons, bananas, pineapple. Refrigeration

promotes their decomposition. Do refrigerate

unripe fruits.

Caution: Do not use the egg tray as an ice cube tray and never place it in the freezer or

Superfrost area to prevent it from cracking.

Freezer compartment

Use the freezer compartment for

long-term food storage

Removing and cleaning glass shelves

Interior light and replacement of bulb

Adjusting and cleaning bottle rack

A low temperature in the freezer compartment is

necessary for long-term food storage. Do not

exceed the maximum length of storage indicated

on the package.

First, lift the rear of the shelf in direction (1), and

then pull the shelf out in direction (2). Finally, tilt

the shelf in direction (3) and remove it once the

door is open 90º.

Bulb specifications: 220-240 V / 25 W

Socket: E27 (Do not use a replacement bulb of

more than 25 W.)

Replacing the bulb

Pull out the power plug or neutralise the

fuse.

Lift the cover in direction (1), and then

pull it out in direction (2).

Twist the bulb anticlockwise, and then

remove it. Install a new bulb of equal

specifications.

Re-install the cover.

Hold both sides of the bottle rack and pull it out in

directions (1) and (2). Clean the bottle rack, and

then re-place it or adjust its position.

Caution: Frozen foods (such as ice cream) should not be placed in the bottle rack but

rather inside the freezer compartment to avoid that they spoil as a result of being

exposed to the temperature changes from opening and closing the door.

Notes on freezing

Let warm foods and drinks cool down to room

temperature before putting them in the freezer

compartment.

Pack the food into portions of up to 2.5 kg

suitable for your household. As a result, the

portions will freeze faster and the quality after

thawing remain optimal for preparation.

Package the food before freezing it. The

packages should be dry to prevent their sticking

together. Use only freezer-compatible packing

material; this should be strong, taste-neutral,

air- and watertight so as to minimize taste

contamination and loss of quality.

Always write the content and freezing date on

t h e p ack in g , an d d o n o t e xc ee d t h e

recommended length of storage so as to prevent

loss of quality.

Remove only the required amount to be thawed.

Thawed foods must never be frozen again.

Never place more fresh food in the freezer at

one time than the maximum freezing capacity.

Defrosting · Cleaning

Defrosting

Cleaning

The appliance defrosts automatically.

Clean the refrigerator regularly to prevent odour build-up.

For safety reasons, first unplug the power cord.

Clean the appliance using a soft rag or sponge and

lukewarm water, to which you may add a little bit of a

neutral dishwashing liquid.

Dry off surface water with a rag.

Caution: Do not use pointed objects, metal brushes or the following chemical

solvents: abrasive cleansers, varnish, amyl acetate, hot water, acid, alkaline

cleaners, etc.

Caution: Do not pour water onto the appliance.

Use a rag or sponge to clean and dry the controls and lights.

Be sure to clean the door seal regularly.

Inoperation

In the event of a power outage

Even in the summer, foods can be kept cool for several

hours during a power outage.

In the event of a power outage, refrain from adding

foods to the appliance and opening the doors.

A temperature drop in the freezer compartment,

caused by a power outage or other malfunction,

reduces the storage life span and quality of the foods.

If you know there will be a power outage, produce

more ice cubes and place them in the top section of

the refrigerator.

Caution:

Caution:A temperature drop in the freezer compartment, caused by a power

outage or other malfunction, reduces the storage life span and quality of

the foods.

Putting the appliance out of operation

If the appliance is to remain idle for a long period of time,

you must press the power button and unplug the power cord.

Clean the appliance as described. During the period of

inoperation the doors must be left open to prevent odour

build-up.

Caution: Avoid putting the appliance out of operation, as this will shorten

its life expectancy.

Caution: Wait at least five minutes before turning on the appliance after

turning it off.

Inoperation

When on vacation

Before a long vacation, turn off the appliance,

take out the food, remove the frost, clean the

interior and leave the door open to prevent

odour build-up.

Transportation

Unplug the power cord.

Remove all foods from the refrigerator.

Secure the shelves, drawers and baskets with

tape.

Close the appliance door and secure it with

tape.

During transportation, do not tilt the

appliance more than 45° (in relation to the

vertical position), otherwise malfunctions of

the refrigeration system may be caused.

Caution: Do not carry the appliance or let it stand horizontally.

Troubleshooting

Long operation time and a temperature

increase of housing and compressor are

normal during initial operation.

Some of the sounds produced during initial

operation or at start-up will fade during normal

operation.

During initial operation, the appliance housing

may become warm to prevent condensation.

At start-up and during operation, the

compressor may produce an audible sound

when starting or stopping

The sound of the refrigerant flowing through

the evaporator and compressor is normal. A

continuous or intermittent flowing sound after

operation is normal.

During the defrosting process, thaw water may

drip onto the heating elements, causing audible

sounds in the evaporator.

Click

Swoosh

Hiss

Troubleshooting

When operating, the fan produces an audible

sound.

Moan

The specified power consumption at an ambient

temperature of 25 with 5 in the refrigerator

and -18 in the freezer after 24 hours of

normal operation complies with government

standards. Higher power consumption is normal

with large amounts of food in the freezer and

when the appliance door is opened frequently or

for long times.

°C °C

°C

The evaporator lines may produces audible

sounds when the temperature is changing.

Wipe off any condensation that may form on

the exterior housing and centre beam at high

humidity with a soft cloth.

Customer service

Should a malfunction occur that you cannot resolve as described below, contact the nearest

customer service. In such a case, please indicate the full model name, serial number and

spare part register. (See the product label at the back of the appliance.)

Confirm the following before ordering a repair.

Unit does not cool

The appliance is not connected to the power (plug,

outlet, fuse) or is switched off. Voltage too low.

Light does not come on Unusual noises

Bulb is burned

out.

The appliance is not

connected to the power. Caution: Do not carry

the appliance or let it

stand horizontally.

T h e a p p l i a n c e i s

touching the wall or

other object.

Temperature is not cold enough

Appliance door not fully

c l o s e d , o p e n e d t o o

frequently or for too long.

Exposed to direct sunshine,

a stove or other heat source.

Poor ventilation. The back

or sides of the appliance are

blocked.

Confirm the following before ordering a repair.

Compressor runs often or for a long time

This is normal during initial operation.

Normal after loading with large amounts of foods.

Appliance door not fully closed.

Appliance door is opened frequently.

Ambient temperature is high.

Wrong temperature setting. See “Starting up”.

Poor ventilation

Foods are covered with frost or ice

Normal if unpackaged food was placed in

the freezer.

Appliance door not fully closed.

Appliance door is opened too frequently

or for too long.

Food placed too close to air outlet.

Unusual odour

Strongly smelling food is not packed

appropriately.

Food has spoiled.

The appliance interior needs to be

cleaned.

The symbol on the product or on its packaging indicates

that this product is not to be treated as regular household waste.

Instead, it must be taken to a recycling collection point for

electrical and electronic equipment. By properly disposing of this

product, you are contributing to the preservation of the

environment and the wellbeing of your fellow citizens. Improper

disposal is hazardous to health and environment. You can obtain

further information on how to recycle this product from your

municipality, your waste management service or the shop where

you purchased it.

Customer service

Nous vous remercions d'avoir fait l'acquisition d'un réfrigérateur de marque Haier.

Ce mode d'emploi vous aidera à installer et à utiliser votre appareil. Pour de

futures références, veuillez noter le modèle et le numéro de série dans les espaces

prévus ci-dessous. Ces informations figurent sur la plaque signalétique du produit

à l'intérieur du réfrigérateur.

Numéro du modèle :

Numéro de série :

Date d'achat :

Cultiver l'inspiration

Réfrigérateur /Congélateur Combiné

Mode d'emploi

*=blank WW HS SS

HRF-660S

HRF-663DSB2*

Avant la mise en service

Remarques relatives au compartiment de réfrigération

Remarques relatives au compartiment de congélation

Dégivrage Nettoyage Mise hors service

Dépannage et Service à la clientèle

Composants .....................................................................................1

Consignes de sécurité...................................................................2-4

Préparatifs ....................................................................................5-6

Démontage de la porte .................................................................7-8

Installation du réfrigérateur américain ............................................9

Mise en service..............................................................................10

Affichage numérique................................................................11-13

Compartiment réfrigérateur......................................................14-16

Remarques sur la réfrigération ......................................................17

Conseils sur la réfrigération ..........................................................18

Compartiment congélateur ............................................................19

Remarques relatives à la congélation ............................................20

Dégivrage ......................................................................................21

Nettoyage ......................................................................................21

Mise hors service .....................................................................22-23

Dépannage ...............................................................................24-25

Service à la clientèle ................................................................26-27

Sommaire

Avant l'installation, veuillez lire ce mode d'emploi

Conservez le mode d'emploi dans un endroit sûr.

Remarque :

La fiche d'alimentation électrique doit rester accessible après la mise en service de l'appareil.

En cas d'endommagement, le cordon d'alimentation de cet appareil doit être remplacé par le

fabricant, leur service à la clientèle ou une personne également qualifiée de façon à prévenir tout

danger.

Vérifiez que l'appareil n'a pas subi de dommages pendant le transport. Ne pas brancher l'appareil

s'il est endommagé. En cas de dommage, contactez votre fournisseur.

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit

réfrigérant n'est endommagée.

En cas de dommage du circuit réfrigérant, tenez votre appareil à l'écart des flammes et de toute

source de chaleur ou d'inflammation, et aérez bien la pièce où il se trouve.

Souvent, les enfants ne reconnaissent pas les risques liés à la manipulation des appareils

ménagers. Par conséquent, les enfants ne devraient pas être autorisés à utiliser le réfrigérateur

que sous la supervision d'une personne qualifiée. Ne laissez pas les enfants jouer avec l'appareil.

Pour éviter d'endommager l'appareil, ne fermez pas ou ne bloquez pas les ouvertures de

ventilation.

N'utilisez pas d'autre dispositif mécanique ni autres moyens artificiels que ceux recommandés par

le fabricant pour accélérer le dégivrage.

N'utilisez pas d'appareils électriques à l'intérieur des compartiments destinés à la conservation des

aliments, sauf recommandation contraire du fabricant.

Composants

Notre société améliore sans cesse ses modèles. Pour cette raison, nous excusons par avance

si votre modèle ne correpondt pas exactement à la definition de la notice.

Compartiment

congélateur

Compartiment

réfrigérateur

Éclairage

Clayettes

Balconnets

Tiroirs de

congélation

Boîtier de glace

Balconnet vitrine

Éclairage

Clayettes

Casier à bouteilles

Clayette de bac

à légumes

Bac à légumes

Consignes de sécurité

Cet appareil nécessite une alimentation de 220 à

240 volts, 50 Hertz.

Si la tension d'alimentation ne correspond pas à

la plage comprise entre 187 et 242 V, les

commandes, le thermostat ou le compresseur

pourraient s'endommager ou présenter des

dysfonctionnements, sauf si un régulateur de

tension d'au moins 750 Watts a été installé.

Une prise de courant avec contact à la terre

installée réglementairement est obligatoire.

L'appareil est muni d'une fiche de protection

standard contre l'électrocution, dont la mise à

terre ne doit pas être désactivée. La fiche

d'alimentation électrique de l'appareil doit

toujours être accessible.

Ne pas endommager le cordon d'alimentation.

* Ne tirez jamais sur le cordon d'alimentation ;

Saisissez fermement la fiche du cordon et tirez

droit pour la retirer de la prise.

* Ne placez pas le cordon d'alimentation sous

l'appareil ou ne marchez pas dessus.

* Lorsque vous déplacez votre réfrigérateur du

mur, faites attention de ne pas le faire rouler sur

le cordon d'alimentation afin de ne pas

l'endommager.

Si le cordon d'alimentation est endommagé ou la

fiche est fendillée ou présente des signes d'usure,

remplacez le cordon immédiatement, disponible

auprès de votre service après-vente. Le cordon

d'alimentation ne doit être remplacé que par votre

service après-vente ou par un professionnel

qualifié dépositaire de la marque.

En cas d'inflammation de gaz ou d'autres fuites

inflammables :

* Fermer la vanne.

* Ouvrir les portes et les fenêtres.

* N'insérez pas ou ne tirez pas sur le cordon

d'alimentation de l'appareil.

Débrancher le cordon d'alimentation de la prise

murale :

* Avant le nettoyage ou une réparation

*Lors du remplacement d'une ampoule grillée

Consignes de sécurité

Ne placez jamais de matériaux inflammables,

explosifs ou corrosifs dans le réfrigérateur.

Cet appareil est strictement destiné à la

conservation et la congélation des aliments. Il

n'est pas fait pour conserver des éléments tels

que les vaccins, les bactéries ou les échantillons

de produits chimiques, qui demandent des

températures très strictes.

Ne stockez pas de carburant et autres produits

inflammables à proximité de cet appareil.

Ne placez pas de fours à micro-ondes, de

régulateurs de tension sur cet appareil.

N'utilisez pas d'appareils électriques à

l ' i n t é r i e u r d u r é f r i g é r a t e u r ( s a u f

recommandation contraire du fabricant).

Pour éviter les blessures, ne laissez pas les

enfants grimper ou se suspendre sur la porte

l'appareil.

Une fois l'appareil mis en service, ne touchez

pas l'intérieur du compartiment de congélation

avec les mains mouillées. Les mains pourraient

y rester collées sous l'effet du froid.

Préparatifs

Déballage

R e t i r e r l ' e n s e m b l e d u m a t é r i e l

d'emballage, y compris les éléments de

rembourrage en mousse et les morceaux

de ruban adhésif utilisés pour tenir les

accessoires en place.

Séparer et compter les accessoires

inclus.

Vérifiez que les pièces figurant sur la liste

de contrôle sont incluses dans la boîte.

Si une pièce s'avère être défectueuse,

veuillez contacter votre fournisseur.

Placer l'appareil dans un

emplacement approprié.

(Détails sous la rubrique « Mise en

service ».)

Fixation de la plinthe du socle

Ouvrez les portes du réfrigérateur et

congélateur, retirez la plinthe du

compartiment réfrigérateur, puis mettez-la

en place comme indiqué sur l'illustration.

Préparatifs

Il est recommandé de nettoyer l'intérieur avant de

démarrer l'appareil. (Pour plus de détails,

consultez la rubrique « Nettoyage »).

Au repos

Après le nettoyage, maintenez l'appareil hors

service pour au moins six heures avant de le

remettre en marche.

Montage de la poignée de porte

Tout d'abord, insérez la vis d'assemblage (élément 2) dans l'orifice fileté de

la porte (élément 1) ; il y a deux vis par porte. Ensuite, poussez la base la

plus large de l'élément 3 contre l'élément 2. Enfin, tirez l'élément 3 vers le

bas afin de le fixer solidement à la porte.

élément1

élément2

élément3

Démontage de la porte

Pour démonter la porte

Si la porte de votre maison est trop étroite, démontez la porte du réfrigérateur et

transportez le réfrigérateur par le côté étroit d'abord.

Retirez la plinthe du socle.

Retirez la porte du compartiment

du congélateur.

1) Dévissez les enjoliveurs de la charnière.

Débranchez tous les câbles, sauf le câble de

terre.

2) Enlevez les vis de la charnière supérieure

comme indiqué par Flèche (1). Enlevez la

charnière supérieure comme indiqué par Flèche

(2).

3) Soulevez la porte du compartiment

congélateur pour la retirer. Ensuite, soulevez la

porte de façon à pouvoir retirer le tuyau

d'arrivée d'eau.

Plinthe du socle

Enjoliveur de

la charnière

Câbles

Charnière

du haut

Câble de terre

Charnière du haut

Vis

Charnière

du bas

Démontage de la porte

Enlevez la porte du compartiment

réfrigérateur.

1)Desserrez les boulons de l'enjoliveur de la

charnière.

2) Enlevez les vis de la charnière

supérieure comme indiqué par Flèche (1).

Enlevez la charnière supérieure comme

indiqué par Flèche (2).

3)Soulevez la porte du compartiment

réfrigérateur pour la retirer.

Câble

Charnière

du haut

Vis

Charnière du haut

Faites passer le réfrigérateur par la

porte.

Faites glisser le réfrigérateur par la porte

comme le montre l'illustration.

Réinstallez la porte.

Apportez les portes dans la maison, puis

effectuez les étapes du démontage dans l'ordre

inverse pour réinstaller la porte.

Installation de l'appareil

Assurez-vous de choisir un emplacement plat

sur un plancher nivelé. Utilisez des supports

robustes et à l'épreuve du feu pour compenser

les inégalités du sol. Pour surélever l'appareil, il

suffit de régler le pied de réglage en tournant

dans le sens des aiguilles d'une montre et pour

baisser l'appareil, il suffit de tourner le pied de

réglage dans le sens contraire des aiguilles

d'une montre.

Réglage de la porte

Si la porte du compartiment congélateur est plus

basse que celle du compartiment réfrigérateur,

insérez la clé dans la rainure de la vis gauche et

tourner la vis dans le sens de la flèche jusqu'à ce

que les deux portes soient de la même hauteur.

Différence de hauteur

Différence

de hauteur

Clé Vis gauche

Placez votre appareil loin de toutes sources de

chaleur ou des rayons solaires trop intenses.

Si la porte du compartiment du congélateur est

plus basse que celle du compartiment

réfrigérateur, insérez la clé dans la rainure de la

vis gauche et tourner la vis dans le sens de la

flèche jusqu'à ce que les deux portes soient de la

même hauteur. Différence de hauteur

Différence

de hauteur

Clé

Boulon droit

Évitez de placer l'appareil dans un emplacement

humide. Enlevez l'eau et la saleté au moyen

d'un chiffon doux.

Assurez-vous de laisser au moins 10 cm

d'espace autour de l'appareil. Lors de

l'installation de l'appareil dans un endroit fermé,

laissez au moins 25 cm d'espace sur les côtés et

de 5 cm sur au-dessus et derrière l'appareil.

Espacement

Mise en marche

Raccord d'alimentation

Après avoir effectué le raccord d'alimentation, les modes de fonctionnement

Intelligent et glace pilée (Crushed Ice) de l'appareil sont automatiquement activés.

Cet appareil est doté d'une fonction de mémoire qui, en cas de coupure de courant,

sauvegarde automatiquement le mode de fonctionnement utilisé pour la dernière

fois et le réactive aussitôt que le courant est restauré.

Modes de fonctionnement

Recommandation :

Le mode Intelligent de l'appareil permet d'obtenir une

meilleure régulation du froid de manière la plus

écoénergétique, quel que soient les variations de la

température ambiante et sans vous obliger à faire de

réglages.

Choisissez l'un des deux modes de fonctionnement.

Mode Intelligent : S'il n'existe pas d'exigences particulières, il est recommandé de choisir le

mode de fonctionnement Intelligent. Appuyez une fois sur la touche Intelligent, le voyant

s'allume et l'appareil démarre automatiquement. (Détails sous la rubrique « Fonctions ».)

Mode manuel : Régler la température manuellement au moyen des touches de réglage de la

température.

Le stockage des aliments

Faire fonctionner le réfrigérateur vide pendant un

certain temps. Commencez à remplir le

réfrigérateur avec des denrées alimentaires

seulement après un refroidissement suffisant.

Veuillez noter que des changements dans les réglages de température se

stabilisent lentement.

Cela dépend des variations de la température ambiante, de la fréquence à

laquelle la porte est ouverte et de la quantité d'aliments stockée.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Affichage numérique

Panneau de contrôle

G.Voyant Supercongélation

H.Affichage de la température du congélateur

I.Affichage de la température du réfrigérateur

J.Voyant de la glace pilée

K.Voyant de l'eau fraîche

L.Voyant des glaçons

A.Touche du mode Intelligent

B.Touche Supercongélation

C.Touche de réglage de température du congélateur

D.Touche de réglage de température du réfrigérateur

E.Sélecteur d'eau ou de glaçons

F.Voyant du mode Intelligent

Mode Intelligent :

Dans le mode de fonctionnement Intelligent, la température à l'intérieur de l'appareil est

régulée automatiquement en fonction des variations de la température ambiante. En

appuyant sur la touche A une fois, le voyant E s'allume et le mode Intelligent

automatique est en marche. En réappuyant sur la touche A, le voyant E s'éteint et le mode

Intelligent est annulé.

Voyant indiquant le dysfonctionnement

En cas de dysfonctionnements mineurs ou majeurs des commandes, les

températures du congélateur et du réfrigérateur ne sont pas affichées. Contactez

le service après vente si nécessaire.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Pour utiliser l'affichage numérique

Supercongélation

Il a été prouvé scientifiquement qu'un type de dispositif Supercongélation est nécessaire pour

congeler les aliments rapidement et complètement. Pour activer la fonction Supercongélation,

appuyez sur la touche B et le voyant F s'allume. En appuyant sur la touche de nouveau pour

désactiver la fonction Supercongélation, le voyant F s'éteint. (En mode Intelligent, il n'est

pas nécessaire d'activer la fonction Supercongélation.)

Les réglages de température

Au démarrage, le mode de fonctionnement Intelligent est sélectionné. Appuyez

sur la touche de mode Intelligent pour annuler ce mode.

Réglage de température (le mode Intelligent doit être annulé)

Réglage de température du réfrigérateur : En appuyant sur la touche D, le voyant commence

à clignoter. Chaque fois que vous pressez sur la touche D pour effectuer un réglage de

température, le niveau augmente de 1 à 5 (3 °C). Si vous exercez une pression plus longue

sur la touche D, le cycle recommence à partir du niveau 1 (7 ° C).

Réglage de température du congélateur : En appuyant sur la touche C, le voyant G

commence à clignoter. Chaque fois que vous pressez sur la touche C pour effectuer un

réglage de température, le niveau augmente de 1 à 5 (-22 °C). Si vous exercez une pression

plus longue sur la touche C, le cycle recommence à partir du niveau 1 (-15 °C).

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Pour utiliser l'affichage numérique

Le signal sonore avertit que la porte est ouverte

Un signal sonore émet des sons par intermittence pour signaler que la porte est

ouverte en permanence ou n'est pas correctement fermée.

Affichage des commandes

30 minutes après avoir effectué la dernière commande, l'affichage est désactivé.

L'affichage est réactivé dès que vous appuyez sur une touche ou qu'une porte de

l'appareil est ouverte.

Activer/Désactiver le réfrigérateur

Le réfrigérateur est désactivé en exerçant une pression ferme sur la touche D

(réglage de température du réfrigérateur) pendant trois secondes. Le voyant H

(température et niveau) s'éteint, mais l'éclairage dans le compartiment

réfrigérateur reste opérationnel. Le réfrigérateur est réactivé en exerçant la même

pression ferme sur la touche D pendant trois secondes. Le réfrigérateur est

réactivé et le voyant s'allume.

Compartiment du réfrigérateur

Utilisez le compartiment réfrigérateur pour la

conservation à court terme de la nourriture

La température moyenne du réfrigérateur se situe entre 0

°C et 10 °, ce qui n'est pas assez faible pour conserver des

aliments à long terme. Cette température convient

seulement à la conservation d'aliments à court terme.

Réglage de la hauteur des clayettes en verre

Les clayettes sont réglables en hauteur pour ranger des

objets de taille diverse.

Il est possible de retirer les clayettes pour régler la

hauteur et les nettoyer. Pour nettoyer une clayette, tirez

dans la direction indiquée par la flèche 1, puis inclinez-

la en direction de la flèche 2 jusqu'à ce qu'elle soit en

position verticale. Enfin, dégagez la clayette dans la

direction indiquée par la flèche 3. Pour retirer une

clayette, la porte de l'appareil doit être ouverte à 90 º.

Réglage et nettoyage des balconnets

Tenez les deux côtés du balconnet et tirez-le dans

les directions des flèches (1) puis (2).

Après le nettoyage, replacez le balconnet.

Compartiment du réfrigérateur

Exemple de rangement

Les aliments doivent être

regroupés en fonction des

différentes plages de température

dans le compartiment du

réfrigérateur.

(1) Les œufs, le beurre, le

fromage

(2) Les aliments et boissons en

cannette, les assaisonnements

(3) Les boissons, les bouteilles

(4) Les conserves

(5) Les viandes

(6) Les farines, les confitures, le

lait

(7) La charcuterie

(8) Les fruits, les légumes, les

salades

Extrayez le couvercle du bac à légumes

Tout d'abord, soulevez l'arrière de la clayette dans

la direction indiquée par la flèche (1), puis tirez sur

la clayette dans la direction indiquée par la flèche

(2). Enfin, inclinez la clayette dans la direction de

la flèche (3) et enlevez le bac à légumes, lorsque la

porte est ouverte à 90 º.

Compartiment du réfrigérateur

Pour utiliser le bac à légumes

L'appareil est équipé d'un bac à légumes conçu pour

conserver au frais les fruits et les légumes. Le taux

d'humidité dans le bac à légumes est réglable.

Le régulateur à coulisse permet de réguler le taux

d'humidité de l'air. En réduisant ou en fermant le

canal de ventilation, on obtient un taux d'humidité

supérieur à l'intérieur du bac à légumes, ce qui est

souhaitable pour conserver au frais les salades, les

endives, les légumes en général, etc.

En augmentant le canal de ventilation, on obtient

un taux d'humidité réduit, ce qui souhaitable pour

conserver au frais les fraises, les mandarines, les

haricots, etc.

Assurez-vous que l'avant du couvercle du bac à

légumes est situé à l'intérieur du bac à légumes.

Retirez le bac à légumes avant d'enlever son

couvercle.

L'installation est inversée.

Remplacement de l'ampoule située dans le

compartiment supérieur du réfrigérateur

Spécifications de l'ampoule : 220 à 240 V/25 W

Douille : E27 (ne pas utiliser une ampoule de

remplacement de plus de 25 W.)

Remplacement de l'ampoule

Visser l'ampoule.

Débranchez le cordon d'alimentation de la prise

murale.

Retirez les vis sous le cache.

Soulevez le cache dans la direction indiquée par

la flèche (1), puis tirez-le dans la direction

indiquée par la flèche (2).

Réglage du contrôle d'humidité

Remarques sur la réfrigération

Laissez refroidir les denrées et les boissons

chaudes à la température ambiante avant de les

ranger dans le compartiment du réfrigérateur.

Lavez et séchez les aliments frais avant de les

stocker.

Emballez la nourriture par portions selon les

besoins de votre foyer ; placez les aliments qui

seront consommés le plus tôt à l'avant afin de

ne pas laisser la porte de l'appareil ouverte plus

longtemps que nécessaire.

Emballez et fermez hermétiquement les

aliments avant de les stocker. Cela empêche le

dessèchement et les odeurs de se dégager.

Ne surchargez pas le réfrigérateur.

Assurez-vous de laisser de l'espace entre les aliments et les parois intérieures.

Compartiment du congélateur

Utilisez le compartiment de congélation pour

la conservation à long terme de la nourriture

Pour retirer et nettoyer les clayettes en verre

L'éclairage intérieur et le remplacement de

l'ampoule

Une basse température dans le compartiment du

congélateur est nécessaire pour conserver les aliments à

long terme. Ne dépassez pas la durée maximale de

conservation indiquée sur l'emballage.

Tout d'abord, soulevez l'arrière de la clayette dans la

direction indiquée par la flèche (1), puis tirez sur la

clayette dans la direction indiquée par la flèche (2).

Enfin, inclinez la clayette dans la direction indiquée par

la flèche (3) et dégagez-la une fois que la porte est

ouverte à 90 º.

Spécifications de l'ampoule : 220 à 240 V/25 W

Douille : E27 (ne pas utiliser une ampoule de

remplacement de plus de 25 W.)

Remplacement de l'ampoule

Retirez la fiche d'alimentation ou retirez le fusible.

Soulevez le cache dans la direction indiquée par la

flèche (1), puis tirez-le dans la direction indiquée par la

flèche (2).

Dévissez l'ampoule dans le sens des aiguilles d'une

montre, puis retirez-la. Remplacez l'ampoule grillée par

une nouvelle ampoule pour appareil électroménager du

même wattage

Replacez le cache.

Attention :

Les aliments surgelés (tels que des crèmes glacées) ne doivent pas être rangés dans

les balconnets, mais doivent être plutôt rangés à l'intérieur du compartiment de

congélation pour éviter qu'ils ne se gâtent en raison de changements de température

dus à l'ouverture et la fermeture de la porte.

Tenez les deux côtés du balconnet et tirez-le dans

les directions des flèches (1) et (2) Nettoyez le

balconnet, puis replacez-le ou réglez sa position.

Réglage et nettoyage des balconnets

Pour des raisons de sécurité, débranchez d'abord le cordon

d'alimentation.

Nettoyez l'appareil au moyen d'un chiffon doux ou d'une

éponge et de l'eau tiède. Ajoutez éventuellement un peu de

détergent à vaisselle.

Séchez les surfaces mouillées avec un chiffon.

Dégivrage et Nettoyage

Dégivrage

Nettoyage

L'appareil dispose d'un système de dégivrage automatique.

Nettoyez régulièrement le réfrigérateur pour éviter les

formations d'odeurs.

Attention : N'utilisez pas d'objets pointus, de brosses métalliques ou les

solvants chimiques suivants :

nettoyants abrasifs, du vernis, l'acétate d'amyle, de l'eau chaude, de l'acide, des

détergents alcalins, etc.

Attention : Ne versez pas d'eau sur l'appareil

Utilisez un chiffon ou une éponge pour nettoyer et sécher les commandes et

les éclairages.

Assurez-vous de nettoyer le joint de la porte

régulièrement.

Mettre l'appareil hors service

Si l'appareil doit rester au repos pendant une longue

période, vous devez appuyer sur le bouton Arrêt et

débranchez le cordon d'alimentation de la prise murale.

Nettoyez l'appareil comme décrit. Au cours de la

période hors service, les portes doivent être laissées

ouvertes pour éviter les formations d'odeurs

En cas de coupure de courant

Même en été, les aliments peuvent être conservés

au frais pendant plusieurs heures au cours d'une

coupure de courant.

En cas d'une coupure de courant, s'abstenir

d'ajouter des aliments dans l'appareil et

d'ouvrir les portes.

Si vous savez qu'une coupure de courant est

prévue, produisez plus de glaçons et placez-

les dans la partie supérieure du réfrigérateur.

Mise hors service

Attention :

Une chute de température dans le compartiment congélateur, provoquée

par une coupure de courant ou d'autres mauvais fonctionnements, réduit la

durée de stockage et la qualité des aliments

Attention : Évitez de mettre l'appareil hors service, pour ne pas réduire

sa longévité.

Attention : Patientez au moins cinq minutes avant de rallumer l'appareil

après l'avoir éteint.

Dépannage

Une longue période de fonctionnement et une

augmentation de la température des parois

intérieures et du compresseur sont normales au

cours de la mise en service.

Certains des sons produits au cours de la mise

en service ou au moment du démarrage

disparaîtront lors du fonctionnement normal.

Au cours de la mise en service, il est normal

que les parois intérieures de l'appareil

réchauffent, c'est ce qui permet d'empêcher la

condensation.

Il est possible d'entendre un cliquetis

accompagnant chaque mise en marche ou à

l'arrêt du compresseur.

Il est normal d'entendre un clapotis audible

lorsque le frigorigène circule à travers

l'évaporateur et le compresseur. Il est normal

d'entendre un son régulier et intermittent

e n g e n d r é p a r d e s f l ux d ' a i r a p r è s

fonctionnement.

Au cours du dégivrage, il est possible que l'eau

de dégivrage qui s'égoutte sur les composants

de chauffage provoque des bruits de

bouillonnement dans l'évaporateur.

Cliquetis

Clapotis

Gargouillis

Cliquetis

Clapotis

Gargouillis

Dépannage

En fonctionnement, les flux d'air engendrés

par le ventilateur produisent un léger bruit

régulier.

Souffle

d'air

Pour une température ambiante de 25 , la

consommation d'énergie spécifiée égale à 5

dans le réfrigérateur et à -18 dans le

congélateur après 24 heures de fonctionnement

n o r m a l e s t c o n f o r m e a u x n o r m e s

gouvernementales. La consommation d'énergie

plus élevée est normale si de grandes quantités

d'aliments sont conservées dans le congélateur

et lorsque la porte de l'appareil est ouverte

fréquemment ou pour longtemps.

Il est possible qu'un léger bourdonnement

vienne des tubulures de l'évaporateur lors du

changement de la température.

Essuyez avec un chiffon doux toute

condensation pouvant se former pendant les

périodes de haute humidité sur la surface

extérieure et la bande centrale entre les deux

portes.

Souffle

d'air

Bruit

Service après vente

S'il s'agit d'un dysfonctionnement impossible à résoudre comme décrit ci-dessous, contactez

le service après vente le plus proche. Dans ce cas,veuillez indiquer le nom complet du

modèle, le numéro de série. (Voir la plaque signalétique du produit au dos de l'appareil)

Confirmer ce qui suit avant d'appeler un réparateur.

L'unité ne refroidit pas

L'appareil n'est pas branché (fiche, prise, fusible)

ou est éteint. Tension trop faible.

L'éclairage ne fonctionne pas Des bruits inhabituels

L 'a m p o ule e s t

grillée. L'appareil n'est pas

branché.

Attention: Ne

t r a n s p o r t e z p a s

l'appareil en position

horizontale

L'appareil touche le

mur ou un autre objet.

La température est insuffisante

La porte de l'appareil n'est

pas complètement fermée,

ouverte trop fréquemment

ou trop longtemps.

Exposé aux rayons solaires

trop intenses, à côté d'une

cuis in iè r e ou d 'a u t re s

sources de chaleur.

Une mauvaise ventilation.

L'air ne circule pas derrière

o u s u r l e s c ô t é s d e

l'appareil.

Odeur inhabituelle

Les aliments doivent

être emballés

correctement pour

éviter les odeurs

désagréables.

Les aliments sont

gâtés.

L'intérieur de

l'appareil doit être

nettoyé.

Les aliments sont couverts de givre

ou de glace

Normal si les aliments n'ont pas été emballés

avant d'être placés dans le congélateur.

La porte de l'appareil n'est pas complètement

fermée.

La porte de l'appareil est ouverte trop

fréquemment ou trop longtemps.

L'alimentation est placée trop près du conduit

d'air.

Le compresseur fonctionne souvent ou

pendant une longue période

Cela est normal au cours de la mise en service

initiale.

Normal après le stockage de grandes quantités

de denrées alimentaires.

La porte de l'appareil n'est pas complètement

fermée.

La porte de l'appareil est souvent ouverte.

La température ambiante est élevée.

Le réglage de la température est incorrect. Voir «

Mise en service ».

Mauvaise ventilation

Service après-vente

Vérifiez ce qui suit avant d'appeler.

Le symbole sur le produit ou son emballage indique que ce

produit ne peut être traité comme déchet ménager ordinaire. Il

doit être remis au point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et électronique). En procédant à

l'élimination réglementaire de ce produit, vous contribuez à la

préservation de l'environnement et le bien-être de vos

concitoyens. Une mauvaise élimination est dangereuse pour la

santé et l'environnement. Vous pouvez obtenir davantage de

renseignements sur la façon de recycler ce produit auprès des

services de votre commune, votre service de gestion des déchets

ou le magasin où vous l'avez acheté.

*=blank WW HS SS

HRF-660S

HRF-663DSB2*

Vielen Dank, dass Sie sich für den Kauf eines Kühlschranks der Firma Haier

entschieden haben.Diese Bedienungsanleitung hilft Ihnen, Ihr neu

erworbenesGerät richtig zu installieren und zu bedienen.Um später Bezug nehmen

zu können, tragen Sie bitte unten das Model und die Seriennummer ein.Sie finden

diese Information auf dem Typenschild im Innenraum des Kühlgerätes.

Inspired living

Bedienungsanleitung

Modelnummer:

Seriennummer:

Kaufdatum:

Kühl-Gefrier-Kombination

Lesen Sie vorInbetriebnahme die Bedienungsanleitung genau durch.

Bewahren Sie die Bedienungsanleitung gut auf.

Vor der Inbetriebnahme

Hinweise zum Kühlraum

Hinweise zum Gefrierraum

Abtauen - Reinigen- Außer Betrieb

Störungen Service nachdem Verkauf

Ausstattung......................................................................................1

Sicherheitshinweise......................................................................2-7

Vorbereitung.................................................................................5-6

Abbauen der Türen.......................................................................7-8

Aufstellen Ihrer Kühl-Gefrier-Kombination ...................................9

Inbetriebnahme..............................................................................10

Verwenden der digitalen Anzeige.............................................11-13

Kühlraum .................................................................................14-16

Hinweise zum Kühlen ...................................................................17

Tipps zum Kühlen .........................................................................18

Gefrierraum ...................................................................................19

Hinweise zum Gefrieren................................................................20

Abtauen .........................................................................................21

Reinigen ........................................................................................21

Außer Betrieb...........................................................................22-23

Störungen beheben ..................................................................24-25

Service nach dem Verkauf........................................................26-27

Inhaltsübersicht

Anmerkung

Nach dem Aufstellen des Gerätes muss der Stecker zugänglich sein.

Wenn die Anschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller, seinen

Kundendienst oder eine ähnlich qualifizierte Person ersetzt worden, um Gefährdungen zu

vermeiden.

Überprüfen Sie das Gerät auf Transportschäden. Einbeschädigtes Gerät auf keinen Fall

angeschlossen werden! Wenden Sie sich im Schadensfall an den Lieferanten.

Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des

Kältemittelkreislaufes beschädigt werden.

Bei Beschädigung des Kältemittelkreislaufs offenes Feuer und Zündquellen unbedingt

vermeiden und den Raum gut durchlüften.

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten entstehen, oft nicht erkennen. Die

Bedienung des Kühlschrankes durch Kinder und beeinträchtigte Personen darf deshalb nur unter

Beaufsichtigung von berechtigten Personen erfolgen. Lassen Sie Kinder nie mit dem Gerät

spielen.

Um die Funktion des Gerätes nicht zu beeinträchtigen, dürfen die Lüftungsöffnungen des

Kühlgerätes nicht abgedeckt oder zugestellt werden.

Um den Abtauvorgang zu beschleunigen, keine mechanischen und künstlichen Hilfsmittel oder

Werkzeuge verwenden, außer die vom Hersteller empfohlenen

Elektrische Geräte nicht in dem Bereich für Lebensmittelaufbewahrung verwenden, es sei denn,

sie wurden vom Hersteller erwähnt.

Unser Unternehmen arbeitet ständig an der Weiterentwicklung aller Typen und Modelle.

Bitte haben Sie deshalb Verständnis, dass wir uns Änderungen in Form, Ausstattung und

Technik vorbehalten müssen.

Beleuchtung

Absteller

Flaschenhalter

Gefrierfächer

Kühlraum

Ausstattung

Gefrierraum

Flaschendeckel

Beleuchtung

Absteller

Flaschengestell

Abdeckung der

Gemüseschale

Zwei

Eiswürfelschalen

Dieses Gerät erfordert eine Spannung von 220-

240V/50HZ.

Liegt die Spannung außerhalb des Bereichs von

187-242V, kommt es zu Fehlfunktionen und

Beschädig un ge n d es Be dienfe ldes, d es

Thermostates oder des Kompressors, so fern

nicht eines Regelmoduls von 750W oder mehr

eingebaut wurde.

Eine eigene geerdete Steckdose ist erforderlich.

Das Gerät ist mit einem gewöhnlichen

Schukostecker ausgestattet, wobei die Erdung

nie entfernt werden sollte. Der Stecker des

Gerätes sollte stets zugänglich sein.

Anschlusskabel nicht beschädigen!

* Anschlusskabel auf keinen Fall direkt aus der

Steckdose herausziehen; Stecker festhalten und

ziehen.

* Anschlusskabel nicht unter das Gerät legen

oder absichtlich drauf treten.

*Bei der Bewegung des Gerätes von der Wand

das Anschlusskabel nicht beschädigen.

Wenn die Anschlussleitung beschädigt wird, bei

Rissen oder abgenutztem Stecker muss diese

durch eine besondere Anschlussleitung ersetzt

werden. Diese erhalten Sie beim Hersteller oder

seinem Kundendienst, Das Auswechseln der

Anschlussleitung darf nur durch den Hersteller,

seinen Kun den dien st oder eine äh nlich

qualifizierte Personen durchgeführt werden.

Beim Ausströmen feuergefährlicher

Stoffe wie Gas

Ventil zumachen;

Türe und Fenster aufmachen;

Netzstecker des elektrischen Gerätes nicht

herausziehen bzw. Einstecken.

Den Netzstecker herausziehen:

Vor der Reinigung und Reparatur;

*Beim Wechseln kaputter Glühlampen.

Sicherheitshinweise

Stellen Sie nie brennbare, Explosionsgefährdete

oder korrosive Materialien in den Kühlschrank.

Dieses Gerät ist nur zur Lagerung und

Einfrierung von Haushaltslebensmitteln gedacht.

Es ist nicht für die Lagerung von Gegenständen

wie et w a Impfstoffen , Bakt erien oder

chemischen Probemitteln geeignet, die hohe

Anforderungen an die Temperatur haben.

Benzin und andere feuergefährliche Stoffe

keinesfalls in der Nähe des Gerätes lagern.

E le k t risch e G er ä te w ie Mi kr ow e lle n ,

Spannungsregler oder Verteilersteckdosen

nicht auf das Gerät stellen. Betreiben Sie auch

keine elektrischen Geräte o. ä. im Kühlschrank

(außer die vom Hersteller empfohlenen).

Kinder nicht auf die Gerätetür klettern oder

heranhängen lassen, um Personenverletzungen

zu vermeiden.

Nach der Inbetriebnahme den Gefrierraum

nicht mit der nassen Hand berühren, da sonst

die Haut an der Oberfläche kleben bleiben

kann.

Sicherheitshinweise

Vorbereitung

Auspacken

Die ganze Verpackung einschließlich des

Untersatzes aus Schaumstoffen bzw.

Klebebändern zur Befestigung der

Zubehöre entfernen.

B e i g e f ü g t e s Z u b e h ö r u n d

Materialien sortieren und zählen.

A r t i k e l i m K a r t o n n a c h d e r

Verpackungsliste überprüfen.

Bei Diskrepanz wenden Sie sich bitte an

den Lieferanten.

Das Gerät an einem passenden

Standort aufstellen.

(Näheres unter "Aufstellen")

Anbringen der unteren Dekorleiste

Öffnen Sie die Türen des Kühlraums und

Gefrierraums, nehmen Sie die Leiste aus

dem Kühlraum heraus und bringen sie im

Bild gezeigt an.

Abbauen der Türen

Die Tür entfernen

Falls Ihre Haustür für den Kühlschrank nicht breit genug ist, entfernen Sie die Tür vom

Kühlschrank und transportieren den Kühlschrank quer durch die Türöffnung.

Die untere Abdeckung entfernen und

dann die Wasserkupplung lösen

Die Tür vom Gefrierabteil entfernen

1) Die Scharnierabdeckung durch Lösen der

Schrauben entfernen. Alle Verbindungskabel

außer der Erdungsleitung lösen

2} Entfernen Sie den Halter, indem Sie diesen

entgegen dem Uhrzeigersinn drehen.

Daraufhin heben Sie das obere Scharnier an.

3) Entfernen Sie die Tür vom Gefrierabteil

durch Hochziehen. Jetzt muss die Tür so weit

a n g e h o b e n w e r d e n , d a s s d e s

Wa s s e r l e i l u n g s r ö h r c h e n v o l l s t ä n d i g

hinausgezogen werden kann.

Untere Abdeckung

Schamier-

labdeckung

Verbindungs-

kabel

Scharnier (oben) Erdungsteiung

Oberes Scharnier

Unteres Scharnier

Schraube

Abbauen der Türen

Die Tür vom Kühlschrank entfernen

1 )L oc k e r n S i e di e S ch r a u b e n d er

Schanierabdeckung und entfernen Sie die

Abdeckung.

2)Entfernen Sie die Halterung durch Drehen

im Uhrzeigersinn und entfernen Sie dann

das obere Scharnier durch Hochziehen .

3)Entfernen Sie die Tür vom Kühlabteil

durch Hochziehen.

Verbindungskabei

Oberes

Scharnier

Schraube

Unleres Scharnier

D e n K ü hl s c h r a n k d u r c h d i e

Türöffnung schieben

Schieben Sie den Kühlschrank quer durch

die Haustür, wie auf der Abbildung.

Die Tür wieder Montieren

Nachdem Sie die Türen ins Haus gebracht

haben, montieren Sie diese wieder in

umgekehrter Reihenfolge.

Aufstellen Ihrer Kühl-Gefrier-Kombination

Der Boden am Standort soll waagerecht und

eben sein. Unebenheiten durch ebene, feste und

feuerbeständige Unterlagen ausgleichen. Durch

Drehen der Stellfüße im Uhrzeigersinn das

Gerät erhöhen und durch Drehen gegen den

Uhrzeigersinn die Höhe verringern.

Türeinstellung

Wenn sich die Tür des Gefrierteils unterhalb des

K ü h l t e i l s b e f i n d e t , s e t z e n S i e d e n

Schraubenschlüssel in die Nut der Schraube

links ein und lassen ihn in die Pfeilrichtung

drehen bis die beiden Türen in gleicher Höhe

eingestellt sind. Höhendifferenz

Thöhendifferenz

Standorte vor direkter Sonneneinstrahlung und

Heizquellen schützen.

Wenn die Tür des Gefrierteils oberhalb der des

Kühlteils ist, setzen Sie den Schraubenschlüssel

in die Nut der Schraube rechts ein und lassen ihn

in die Pfeilrichtung drehen bis die beiden Türen

in gleicher Höhe eingestellt sind.

Différence de hauteur

Schraubenschlüssel

Schraube rechts

Gerät nicht an feuchten Standorten aufstellen.

Wasser und Schmutz mit weichem Tuch

entfernen.

Beim Aufstellen einen Raum von mind. 10 cm

um das Gerät freihalten. Beim Einbau in einen

Schrank müssen die Abstände jeweils 25cm und

5cm zwischen der Oberfläche/Rückseite des

Gerätes und der Wand betragen.

Abstand

Schraube rechts

Thöhendifferenz

Schraubenschlüssel

Inbetriebnahme

Stromanschluss

Nach dem Stromanschluss wird das Gerät automatisch mit der Betriebsart

Intelligent und CRUSHED ICE betrieben

Dieses Gerät verfügt über eine Memory-Funktion, das die letzte Betriebsart vor

dem Stromausfall automatisch speichert und nach dem Einschalten wieder

aufnehmen kann.

Vorschlag:

Ungeachtet der Schwankung der

Umgebungstemperatur, kann die

Betriebsart Intelligent die optimale und

energiesparende Kühlwirkung des

Gerätes gewährleisten, ohne irgendeine

Einstellung auszuführen.

Das Gerät mit einer der zwei folgenden Betriebsarten je nach Wunsch betätigen.

(1)Betriebsart Intelligent: Es empfiehlt sich, die Betriebsart “Intelligent” zu betätigen, wenn

keine speziellen Anforderungen vorhanden sind. Die Taste Intelligent einmal drücken, die

Anzeige wird aufleuchten und das Gerät wird automatisch betätigt (Siehe Teil “Funktionen”).

(2)Betriebsart Manuell: Die Temperatureinstelltasten betätigen, um die Temperatur manuell

einzustellen.

Beschickung der Lebensmittel

Den Kühlschrank für eine Weile leer laufen lassen.

Lebensmittel erst dann hineinstellen, wenn es im

Kühlschrank kalt genug ist.

Es ist zu beachten, dass sich bei Veränderungen der Temperatureinstellungen

der neue Wert nur langsam anpasst. Er ist abhängig von der Veränderung der

Umgebungstemperatur, der Häufigkeit des Türöffnens und der Beschickung.

Betriebsarten

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Verwenden der digitalen Anzeige

Bedienblende

In der Betriebsart Intelligent wird die innere Temperatur nach der Veränderung der

Umgebungstemperatur automatisch eingestellt. Taste A einmal drücken, woraufhin die

Lampe F aufleuchtet und die Betriebsart Intelligent betätigt wird. Taste A noch einmal

drücken. woraufhin die Lampe F erlöscht und die Betriebsart Intelligent aufgehoben wird.

Störungsanzeige

Bei Störungen der Hauptkontrolle und anderer Funktionen wird die Temperatur

von Kühl- und Gefrierraum nicht angezeigt. Bitte wenden Sie sich

gegebenenfalls an den Kundendienst.

A. Betriebsart Intelligent Taste

B. Superfrost Taste

C. Gefriertemperatureinstellungstaste

D. Kühltemperatureinstellungstaste

E. Anzeige Betriebsart Intelligent

F. Anzeige Superfrost

G. Anzeige Gefriertemperatur

H. Anzeige Kühltemperatur

Betriebsart Intelligent

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Verwenden der digitalen Anzeige

Superfrost

Nach ernährungswissenschaftlichen Erkenntnissen ist eine Superfrosteinrichtung für das

Durchfrieren der Lebensmittel in kürzester Zeit erforderlich. Durch Betätigung der Taste B

wird die Lampe F aufleuchten und der Superfrost betätigt. Durch weitere Betätigung wird

die Superfrostleistung sofort aufgehoben und die Lampe F erlöscht. (In der Betriebsart

Intelligent ist die Superfrost nicht zu betätigen.)

Temperatureinstellungen

Bei der ersten Inbetriebnahme wird die Betriebsart Intelligent betätigt. Die

Taste für Betriebsart Intelligent betätigen, woraufhin die Betriebsart Intelligent

aufgehoben wird.

Temperatureinstellung (Die Betriebsart Intelligent muss aufgehoben werden.)

Kühltemperatureinstellung: Taste D drücken, Lampe H fängt an zu blinken. Be jeder

Betätigung der Taste D wird die Temperatur um eine Stufe im Bereich von Stufe 1 bis Stufe

5(3°C) erhöht. Der Zyklus wird ab Stufe 1 (7°C) wiederholt, wenn die Taste D weiter

betätigt wird.

Gefriertemperatureinstellung: Taste C drücken, Lampe G fängt an zu blinken. Bei jeder

Betätigung der Taste C wird die Temperatur um eine Stufe im Bereich von Stufel bis Stufe5

(-22°C) erhöht. Der Zyklus wird ab Stufe 1 (-15°C) wiederholt, wenn die Taste C weiter

betätigt wird.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Verwenden der digitalen Anzeige

Alarm bei Türöffnung

Ein Summeralarm wird je nach bestimmter Dauer ertönen, wenn die Gerätetür

auf Dauer geöffnet oder nicht vollständig geschlossen wird.

Anzeigekontrolle

30 Minuten nach der letzten Betätigung jeglicher Taste wird der Bildschirm

vollständig dunkel. Die Anzeige des Bildschirms wird durch Betätigung einer

beliebigen Taste oder Öffnen irgendeiner Gerätetür aktiviert.

Kühlbetrieb aktivieren/deaktivieren

Der Kühlbetrieb wird deaktiviert, wenn die Taste D (Kühltemperatureinstellung)

für 3 Sekunden fest gedrückt wird. Dabei wird das Symbol H (Zahl und Stufe)

erlöschen, während die Beleuchtung im Kühlteil ordnungsgemäß funktioniert.

Der Kühlbetrieb wird dann aktiviert, sobald die Taste D wieder für 3 Sekunden

fest gedrückt wird. Daraufhin wird der Kühlbetrieb aktiviert und das Symbol H

angezeigt.

Kühlraum

Für kurzfristiges Lagern der Lebensmittel den

Kühlraum verwenden

Die durchschnittliche Temperatur von 0°C-10°C im

Kühlraum ist für ein langfristiges Lagern der

Lebensmittel nicht kalt genug und kann nur für

kurzfristiges Lagern der Lebensmittel verwendet werden.

Höheneinstellung der Glasböden

Die Höhen der Absteller können nach der Kühlguthöhe

frei versetzt werden.

Die Absteller lassen sich zur Positionseinstellung oder

Reinigung herausschieben. Zur Reinigung die Absteller

in Richtung 1 ziehen und anschließend in Richtung 2

drehen bis sie sich in senkrechter Position befinden.

Dann die Absteller in Richtung 3 herausnehmen. Die

Absteller sind herauszunehmen, wenn die Gerätetür 90

Grad offen ist.

Höhenverstellung und Reinigung des

Flaschenhalters

Die beiden Seiten des Flaschenhalters festhalten

und in Richtung und herausziehen.

Nach der Reinigung den Flaschenhalter wieder

anbringen oder in Position bringen.

(1) (2)

Kühlraum

Gemüseschale und ihre Anwendung

Das Gerät ist mit einer Gemüseschale ausgestattet,

die für das Konservieren von Gemüse und Obst

vorgesehen ist. Die Feuchtigkeit in der Gemüseschale

lässt sich individuell einstellen.

wir d eine n iedrige Feuchtigk eit in der

Gemüseschale zur Folgehaben, die sich für die

Konservierung von Erdbeeren, Mandarinen,

Bohnen, Knoblauch, Wassermelonen, Pflaumen

und Tomaten usw. eignet.

Reduzieren oder schließen der Lochfläche wird

eine höhere Feuchtigkeit in der Gemüseschale zur

Folge haben, die sich für die Konservierung von

Gurken, Trauben, Kiwi. Pflaumen usw. eignet.

Vergrößern der Lochfläche

Es ist sicherzustellen, dass sich der Vorderteil der

Abdeckung von der Gemüseschale auf der inneren

Seite der Gemüseschale befindet. Zuerst die

Gemüseschale und dann die Abdeckung entfernen.

Genau umgekehrt ist es beim Anbringen.

Beleuchtungslampe oben im Kühlraum

Auswechseln

Glühlampendaten: 220-240V-/25W

Fassung: E27 (keinesfalls eine Lampe von mehr als

25W einsetzen)

Auswechseln der Glühlampe,

Netzstecker ziehen

Glühlampe wieder anbringen.

Schrauben unter der Abdeckung abschrauben.

Abdeckung in Richtung (1) heben und in

Richtunghe r (2) ausziehen.

Réglage du contrôle d'humidité

Hinweise zum Kühlen

Heiße Speisen und Getränke vor dem Einlegen

in das Kühlfach auf Zimmertemperatur

abkühlen lassen.

Vor dem Lagern Lebensmittel waschen und

abwischen.

Die Waren portionsgerecht für Ihren Haushalt

sortieren und abpacken. Das am Kürzesten zu

verwendende Lebensmittel in vorderen Teil der

Abstellroste einlegen, um unnötiges langes

Öffnen der Gerätetür zu vermeiden.

Vor dem Lagern von Lebensmitteln sollten Sie

diese verpacken und verschließen. Somit

v er m ei de n S ie G er uch s bild un g un d

Austrocknen.

Den Kühlschrank nicht mit Lebensmitteln überfüllen.

Einen Abstand unter den Lebensmitteln und zwischen den Lebensmitteln und der

Innenwand des Gerätes beim Lagern beachten.

Hinweise zum Gefrieren

Heiße Speisen und Getränke vor dem

Hin e in l eg en i n d e n G ef rie r ra um a uf

Zimmertemperatur abkühlen lassen.

Die Waren portionsgerecht für Ihren Haushalt

abpacken jede Portion bis zu 2,5kg. Die

Portionen frieren schneller durch und die

Qualität bleibt beim Abtauen und Zubereiten

somit am besten erhalten.

Vor dem Einfrieren die Waren verpacken. Die

Packungen sollten trocken sein, um ein

Zusammenfrieren zu vermeiden. Für das

Ve r p a c k e n n u r G e f r i e r g e e i g n e t e s

Verpackungsmaterial verwenden; es muss

widerstandsfähig, geschmacksneutral, luft-und

f l ü s s i g k e i t s u n d u r c h l ä s s i g s e i n , u m

G e s c h m a c k s ü b e r t r a g u n g e n u n d

Qualitätsminderung zu vermeiden.

Die Verpackungen immer mit Datum und Inhalt

beschriften und die angegebene Lagerdauer des

Gefriergutes nicht überschreiten; so werden

Qualitätseinbußen vermieden.

Zum Abtauen grundsätzlich nur so viel aus dem

Gefrierraum entnehmen, wie unmittelbar

benötigt wird. Einmal aufgetaute Lebensmittel

dürfen auf keinen Fall wieder eingefroren

werden.

Keine größeren Mengen frischer Lebensmittel

auf ein ma l hineinlegen als die unt er

Gefrierleistung angegebene Menge ausweist.

Abtauen Reinigen

Abtauen

Reinigen

Das Gerät taut automatisch ab.

Um Geruchsbildung zu vermeiden, den Kühlschrank

regelmäßig reinigen.

Aus Sicherheitsgründen vor dem Reinigen den

Netzstecker herausziehen.

Gerät mit weichem Tuch oder Schaumgummi in

lauwarmem Wasser, dem geringe Zusätze von

neutralem Spülmittel beigegeben werden können,

reinigen.

Wasser an der Oberfläche mit einem Lappen trocknen.

Achtung: Spitze Gegenstände oder Stahlbürsten und folgende chemikalische

Lösungsmittel dürfen nicht verwendet werden: Scheuermittel oder Lack,

Amylazetat. heißes Wasser bzw. Säure, alkalihaltige Putzmittel usw.

Achtung: Das Gerät nicht mit Wasser übergießen. Lappen oder

Schaumgummi zum Reinigen der "Schalter" und "Beleuchtung" trocknen.

Auf das regelmäßige Reinigen der Türdichtung achten

Außer Betrieb setzen

Das Gerät wie beschrieben reinigen. Weiterhin

müssen während der Außerbetriebsetzung die

Gerätetüren offen stehen, um Geruchsbildung zu

vermeiden.

Soll das Gerät längere Zeit außer Betrieb gesetzt

werden, muß die Ein-Aus-Taste gedrückt, und der

Netzstecker gezogen.

Bei Stromausfall

Das Aufbewahren der Lebensmittel bei Stromausfall

ist auch im Sommer für einige Stunden möglich.

Keine neuen Lebensmittel ins Gerät einstellen

und bei Stromausfall das Gerät möglichst

geschlossen halten.

Wenn Sie von einem Stromausfall erfahren,

mehr Eiswürfel bereiten und in den oberen Teil

des Kühlraums stellen.

Außer Betrieb

Achtung: Temperaturerhöhungen im Gefrierraum, verursacht durch einen

möglichen Stromausfall oder andere Störungen, verringert die Lagerzeit

der Lebensmittel sowie deren Qualität.

Achtung: Grundsätzlich das Gerät nicht außer Betrieb setzen, da sonst die

Lebensdauer des Gerätes verkürzt wird.

Achtung: Einen Zeitabstand von mindestens 5 Minuten zwischen dem

Ausschalten und erneuten Einschalten des Gerätes beachten.

Transport

Netzstecker herausziehen.

Alle Lebensmittel dem Kühlschrank

entnehmen.

Absteller, Gemüseschale und Schubfach mit

Klebebändern befestigen.

Gerätetür schließen und mit Klebebändern

befestigen.

Der höchste Neigungswinkel beim Transport

(der Winkel mit der senkrechten Richtung)

da rf nich t 45° ü bersc hreit en, u m

Kältesystemstörungen zu vermeiden.

Im Urlaub

Vor langfristigem Urlaub Gerät ausschalten,

Lebensmittel herausnehmen, Reifschicht

entfernen, innen reinigen und Tür offen

stehen lassen, um Geruchsbildung zu

vermeiden.

Außer Betrieb

Achtung: Das Gerät keinesfalls flach lagern oder transportieren.

Störungen beheben

Längere Betriebszeit, Temperaturerhöhung am

Gehäuse und Kompressor bei erster

Inbetriebnahme ist normal.

Einige Geräusche, die bei erster Inbetriebnahme

oder beim Starten erzeugt werden, werden beim

Normalbetrieb leiser.

Bei der ersten Inbetriebnahme könnte das

Gehäuse des Gerätes warm werden, um

Kondensation zu vermeiden.

Ein leichtes Geräusch könnte erzeugt werden,

wenn der Kompressor in Betrieb genommen

wird, beim Starten bleibt oder zum Stillstand

kommt.

Fließgeräusch des Kühlmittels im Verdampfer

und Kompressor ist normal. Kontinuierliches

oder abgebrochenes Fließgeräusch beim

Einstellen des Betriebs ist normal.

Abtauwasser wird während oder beim Beenden

des Abtauvorgangs an die Heizteile tropfen, so

dass leichte Geräusche im Verdunster entstehen.

Cliquetis

Clapotis

Gargouillis

Cliquetis

Clapotis

Gargouillis

Service nach dem Verkauf

Sollte während des Betriebs eine Störung auftreten, die Sie selbst nicht wie unten beschrieben beheben

können, wenden Sie sich bitte an die nächste Kundendienststelle. Geben Sie dabei unbedingt die

vollständige Typenbezeichung, Ersatzteilindex und Gerätenummer an. (SieheTypenschild an der

Rückwand)

Vor der Reparatur müssen folgende Details bestätigt werden

Keine Kühlleistung

Das Gerät ist nicht an das Stromnetz

angeschlossen (Stecker, Steckdose, Sicherung usw.);

das Gerät ist ausgeschaltet.

Zu niedrige Netzspannung

Lampe leuchtet nicht Ungewöhnliche Geräusche

Glühlampe kaputt. Das Gerät ist nicht an

d a s S t r o m n e t z

angeschlossen.

Der Boden ist nicht

eben oder eben

genug.

B e r ü h r u n g e i n e s

G e r ä t e t e i l s m i t

Fremdkörpern oder

Wand.

Temperatur ist nicht niedrig genug

D i e T ü r i s t n i c h t

vollständig geschlossen

oder häufiges und zu langes

Öffnen der Gerätetür.

U n t e r d i r e k t e r

Sonnenbestrahlung oder zu

n a h e a n O f e n u n d

Heizquellen.

S c h l e c h t e B e - u n d

Entlüftung. Die Rückwand

oder die Seitenplatten des

Gerätes sind gesperrt.

Ungewöhnlicher Geruch

Lebensmittel mit starkem Geruch nicht

richtig verpackt.

Verdorbene Lebensmittel.

Das Gerät sollte innen gereinigt

Werden.

Reif- und Eisschicht an den

Lebensmitteln

Normale Reifschicht unterverpackten,

eingefrorenen Lebensmitteln.

Gerätetür nicht vollständig geschlossen.

Häufiges und zu langes öffnen der Gerätetür.

Lebensmittel zu nah an den Luftaustritt

Gelegt.

Langer Lauf des Kompressors oder häufiges Starten

Bei erster Inbetriebnahme normal.

Beschickung großer Mengen an Lebensmitteln.

Gerätetür nicht vollständig geschlossen.

Häufiges öffnen der Gerätetür.

Hohe Umgebungstemperatur.

Falsche Temperatureinstellung, siehe "Inbetriebnahme".

Schlechte Be- und Entlüftung

Das Symbol auf dem Produkt oder seiner Verpackung weist

darauf hin, dass dieses Produkt nicht als normaler

Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden muss. Durch Ihren

Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie

die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet. Weitere

Informationen über das Recycling dieses Produkts erhalten Sie

von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem

Sie das Produkt gekauft haben.

Service nach dem Verkauf

*=blank WW HS SS

HRF-660S

HRF-663DSB2*

Grazie per avere scelto di acquistare un frigorifero Haier.

Il presente manuale dell'utente consente di installare e operare correttamente

l'elettrodomestico appena acquistato.

Si prega di annotare il modello e il numero di serie nello spazio qui sotto er

referenze ture.

È possibile ottenere tali informazioni dall'etichetta posta all'interno del frigorifero.

Frigorifero/Congelatore combinato

Manuale dell'utente

Modello numero:

Numero di serie:

Data d'acquisto:

Inspired living

Prima della messa in funzione

Note sui comparti del frigorifero

Note sul comparto di congelamento

Sbrinamento Pulizia Inattività

Risoluzione dei problemi e Assistenza clienti

Componenti .....................................................................................1

Precauzioni...................................................................................2-4

Preparazione.................................................................................5-6

Rimozione della porta ..................................................................7-8

Impostazione del frigorifero/congelatore combinato ......................9

Messa in funzione..........................................................................10

Funzionamento del display digitale .........................................11-13

Comparti del frigorifero...........................................................14-16

Note sul raffreddamento................................................................17

Suggerimenti per il raffreddamento ..............................................18

Comparto di congelamento ...........................................................19

Note sul congelamento ..................................................................20

Sbrinamento ..................................................................................21

Pulizia ............................................................................................21

Inattività ...................................................................................22-23

Risoluzione dei problemi .........................................................24-25

Assistenza clienti .....................................................................26-27

Indice

Prima di iniziare, leggere il manuale dell'utente.

Conservare il manuale dell'utente in un luogo sicuro

Nota

La spina di alimentazione deve essere accessibile anche dopo l'istallazione dell'elettrodomestico.

Verificare che l'elettrodomestico non abbia subito danni durante il trasporto. Non collegare

l'elettrodomestico se danneggiato. Nell'eventualità di danni, rivolgersi al fornitore.

Assicurarsi che nessuna parte del circuito di raffreddamento venga danneggiata durante il

trasporto e l'installazione.

I bambini spesso non si rendono conto dei pericoli legati all'uso degli elettrodomestici; pertanto i

bambini e le persone con disabilità devono utilizzare il frigorifero sotto la supervisione di una

persona qualificata. Non permettere che i bambini giochino con l'elettrodomestico.

Per evitare danni all'elettrodomestico, le aperture di ventilazione non devono essere coperte od

ostruite.

Non utilizzare dispositivi meccanici o artificiali o un qualsiasi altro utensile se non quelli

raccomandati dal produttore per accelerare il processo di sbrinamento.

Non utilizzare nessun tipo di dispositivo elettrico all'interno del vano di conservazione del cibo se

non quelli raccomandati dal produttore.

Se danneggiato, il cavo di alimentazione dell'elettrodomestico deve essere sostituito dal

produttore, l'assistenza clienti o da una persona ugualmente qualificata in modo da evitare

qualsiasi tipo di pericolo.

Se il circuito di raffreddamento avesse subito danni, tenere lontana qualsiasi fonte di eventuale

fuoco o scintilla e arieggiare l'ambiente.

Componenti

Congelatore

compartment

Luce

Griglia

portabottiglie

Cassetti

congelatore

Reparto

frrigo

La nostra azienda si impegna costantemente al miglioramento dei modelli e delle versioni.

Per questo motivo è auspicabile che le modifiche dell'aspetto, degli elementi in dotazione e del

funzionamento siano ben accettati dai clienti.

Ripiani

Copertura bottiglie

Luce

Ripiani

Griglia

portabottiglie

Coperchio

cassetto verdura

Cassetto verdura

Gue vaschette

ghiaccio

L'elettrodomestico richiede un'alimentazione di

220-240V/50Hz.

Se la tensione non è compresa fra 187-242V, si

potrebbero verificare malfunzionamenti o danni

ai controlli, al termostato o al compressore a

meno che non si installi un regolatore da almeno

750W.

È necessaria una presa a terra dedicata.

L'elettrodomestico è dotato di presa antishock

standard la cui messa a terra non dovrebbe

essere disattivata. La presa di alimentazione

dell'elettrodomestico dovrebbe sempre essere

accessibile.

Non danneggiare il cavo di alimentazione.

*Non togliere la spina tirando il cavo di

a lim e n ta zio n e m a a ff erra rla e t ir ar e

* N o n p o s i z i o n a r e i l c a v o s o t t o

l ' e l e t t r o d o m e s t i c o o c a l p e s t a r l o .

*Fare attenzione a non danneggiare il cavo di

a l i m e n t a z i o n e q u a n d o s i s t a c c a

l'elettrodomestico dal muro.

Se il cavo di alimentazione è danneggiato o la

spina rotta o consumanta, sostituire il cavo con

uno dello stesso tipo disponibile dal produttore o

presso l'assistenza clienti. Il cavo di

alimentazione potrà essere sostituito solamente

dal produttore, dall'assistenza clienti o da una

persona qualificata.

Nel caso si verificassero fughe di gas o altra

sostanza infiammabili:

*Chiudere la valvola.

*Aprire porte e finestre.

* N o n e s t r a r r e o i n s e r i r e i l c a v o

dall'elettrodomestico.

Estrarre la spina:

*Prima di pulire o di effettuare riparazioni

*Per sostituire una lampadina bruciata

Precauzioni

Non mettere mai sostanze infiammabili,

esplosive o corrosive all'interno del frigorifero.

L'elettrodomestico è concepito solamente per la

conservazione e il congelamento dei cibi. Non è

adatto alla conservazione di vaccini, batteri o

campioni chimici i quali richiedono temperature

specifiche.

Non conservare combustibile o altri prodotti

infiammabili in prossimità dell'elettrodomestico.

Non mettere forni a microonde, regolatori di

tensione o estensioni sopra l'elettrodomestico.

Non utilizzare dispositivi elettrici o simili

all'interno del frigorifero (eccetto quando

autorizzati dal produttore).

Per evitare che si facciano male, non

permettere che i bambini si arrampichino o si

tengano sospesi alla porta dell'elettrodomestico.

Una volta avviato l'elettrodomestico, non

toccare il vano interno del congelatore con le

mani bagnate altrimenti potrebbero rimanere

attaccate alla superficie.

Precauzioni

Onde evitare di farsi male, tenere le dita lontane

dalla fessura quando si apre o si chiude la porta.

Tenere i bambini lontano dalle porte al

momento di aprirle o chiuderle.

Non versare acqua sul'elettrodomestico nè

posizionarlo in zona bagnate.

I frigoriferi devono essere riparati o modificati

solamente da personale qualificato. Riparazioni

non corrette possono arrecare gravi danni.

Contattare il fornitore o l'assistenza clienti se

l'elettrodomestico necessita di riparazioni o

modifiche

Non introdurre bottiglie o lattine nel congelaore

in quanto potrebbero scoppiare quando il

contenuto si congela.

Estrarre la spina in caso di interruzione di

corrente, riparazioni o pulizia.

Quando si butta l'elettrodomestico, rimuovere la

porta, la guarnizione della porta e i ripiani onde

evitare che i bambini giocando si chiudano

dentro e mettano a repentaglio la propria vita.

Precauzioni

Preparazione

Disimballaggio

Tog li er e l 'i m b al la g gi o i n cl us o i l

polistirolo e il nastro adesivo utilizzato

per trattenere gli accessori.

Separare e contare gli accessori in

dotazione.

Controllare che gli oggetti nella scatola

corrispondano a quelli della lista di

imballaggio.

In caso di mancata corrispondenza,

contattare il fornitore.

Posizionare l'elettrodomestico in un

luogo adatto.

(Particolari nella sezione”Impostazione".)

Sistemazione dello zoccolo

Aprire le porte del frigorifero e del

congelatore, rimuovere lo zoccolo dal

comparto frigorifero e quindi procedere

all'installazione come illustrato in figura.

Installazione della maniglia della porta

Primo, avvitare la parte 2 nel foro filettato della porta (parte 1); vi sono due

viti per porta. Poi, premere la parte 3 con la sua apertura più ampia sulla

parte 2. Infine, tirare giù la parte 3 per collegarla saldamente alla porta.

Preparazione

Parte 1

Parte 2

Parte 3

Si consiglia di pulire il vano interno prima di

mettere in funzione l'elettrodomestico. (Per

ulteriori dettagli, vedere “Pulizia”.)

Riposo

Dopo la pulizia, lasciare l'elettrodomestico a

riposo per almeno sei ore prima di accenderlo e

metterlo in funzione.

Rimozione della porta

Se la porta di casa è troppo stretta, rimuovere la porta del frigorifero e farlo passare

dalla parte più stretta.

Rimuovere lo zoccolo.

Zoccolo

1)Svitare le coperture dei perni. Scollegare tutti

i fili ad eccezione del filo a terra.

2)Rimuovere la vite del perno superiore nel

senso indicato dalla freccia (1). Quindi sollevare

il perno superiore nella direzione indicata dalla

freccia (2).

3)Sollevare la porta del comparto congelatore

per rimuoverla.

Copertura del

perno

Fili

perno

superiore

Filo a terra

Perno superiore

vite

Perno

inferiore

Rimuovere la porta del comparto frigo.

1)Allentare i bulloni del coperchio del

perno e rimuoverlo.

2)Rimuovere la vite del perno superiore nel

senso indicato dalla freccia (1). Quindi

sollevare il perno superiore nella direzione

indicata dalla freccia (2).

3)Sollevare la porta del comparto frigo per

rimuoverla.

Fili

Perno superiore

Vite

Perno inferiore

Far passare il frigorifero attraverso

la porta.

Far passare il frigorifero attraverso la porta

come indicato nella figura.

Reinstallare la porta.

Portare le porte dentro casa e reinstallarle

seguendo la procedura inversa.

Rimozione della porta

Assicurarsi di scegliere un'area piatta e piana.

Se necessario, utilizzare dei supporti solidi e

ignifughi per livellare l'area. Se si girano i

piedini in senso orario, l'elettrodomestico si

alza, mentre si abbassa se vengono girati in

senso antiorario.

Regolazione della porta

Se la porta del comparto congelatore è più bassa

di quella del frigorifero, inserire una chiave

inglese nella scanalatura della vite di sinistra e

girare nella direzione indicata dalla freccia fino a

quando entrambi le porte sono alla stessa altezza.

Differenza

di altezza

Vite sinistra

Proteggere l'area dalla luce diretta del sole e da

fonti di calore.

Se la porta del comparto congelatore è più bassa

di quella del frigorifero, inserire la chiave

inglese nella scanalatura della vite a sinistra e

girare nella direzione indicata dalla freccia fino

a quando entrambi le porte sono alla stessa

altezza.

Differenza

di altezza

Chaive

inglese

Bullone destro

Evitare le aree umide. Rimuovere acqua e

sporco con un panno morbido.

Assicurarsi di lasciare almeno 10 cm di spazio

attorno all'elettrodomestico. Se si dovesse

sistemare l'elettrodomestico in una zona chiusa,

lasciare almeno 25 cm di spazio da entrambi i

lati e 5 cm nella parte superiore e sul retro.

Spazio

Sistemazione del frigorifero/

congelatore combinato

Differenza di altezza

Chiave inglese

Differenza di altezza

Connessione elettrica

Dopo averlo collegato alla presa di corrente, l'elettrodomestico viene

automaticamente impostato sulle modalità Intelligente e Ghiaccio tritato.

L'elettrodomestico è dotato di una funzione di memoria la quale, in caso di

interruzione di corrente, registra automaticamente l'ultima modalità operativa in

funzione per riprendere da questa quando la corrente viene ripristinata.

Raccomandazione:

La modalità Intelligente consente all'elettrodomestico di

raggiungere l'effetto fresco ottimale e alla massima

efficienza energetica a prescindere dalla variazione della

temperatura dell'ambiente e senza la necessità da parte

dell'utente di selezione alcuna impostazione

Selezionare una delle due seguenti modalità.

(1)Modalità Intelligente: Se non vi sono necessità particolari, si suggerisce di selezionare la

modalità operativa Intelligente. Premere una volta il tasto Intelligente; l'indicatore luminoso

si accende e l'elettrodomestico si avvia automaticamente. (Per ulteriori dettagli, vedere la

sezione “Caratteristiche”.)

(2)Modalità manuale: Impostazione manuale della temperature tramite i tasti di regolazione

della temperatura.

Caricamento del cibo

Operare per un po' il frigorifero a carico vuoto.

Cominciare a porre gli alimenti solamente dopo che

si è sufficientemente raffreddato.

Si tenga presente che le variazioni nelle impostazioni della termperatura

richiedono tempo.

Ciò dipende dalla variazione della temperatura ambiente, quanto spesso viene

aperta l a porta e la quantità di alimenti caricata.

Messa in funzione

Modalità operativa

FUZZY Quick. FRZ FRZ. Temp REF. Temp

È stato scientificamente provato che il dispositivo Supergelo è necessario per congelare i cibi

in maniera veloce e completa. Premere il tasto B, l'indicatore F si accende mettendo in

azione la funzione Supergelo. Premere nuovamente il tasto per spegnere la funzione

Supergelo e l'indicatore F si spegne. (Nella modalità Intelligente, non è necessario accendere

la funzione Supergelo.)

Regolazione della temperatura

All'avvio, viene selezionata la modalità Intelligente. Premere il tasto della

modalità Intelligente per annullare la modalità Intelligente.

Regolazione della temperatura (richiede l'annullamento della modalità

Intelligente)

Regolazione della temperatura del frigorifero: Premere il tasto D e l'indicatore H comincia a

lampeggiare. Ogniqualvolta il tasto D viene premuto, l'impostazione della temperatura si

alza di un livello da 1 a 5 (3 °C). Tenendo premuto il tasto D, il ciclo si avvia di nuovo a

partire dal livello 1 (7°C).

Regolazione della temperatura del congelatore: Premere il tasto C e l'indicatore G comincia a

lampeggiare. Ogniqualvolta il tasto C viene premuto, l'impostazione della temperatura si alza

di un livello da 1 a 5 (-22 °C). Tenendo premuto il tasto C, il ciclo si avvia di nuovo a partire

dal livello 1 (-15°C).

Utilizzo del display digitale

Supergelo

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Segnale sonoro porta-aperta

Un segnale sonoro a intermittenza verrà attivato quando la porta viene lasciata

aperta o non viene chiusa nel modo corretto.

Controllo del display

Il display si spegne 30 minuti dopo l'effettuazione dell'ultima operazione e si

riattiva non appena si preme un tasto o la porta dell'elettrodomestico viene aperta.

Attivazione/Disattivazione del frigorifero

Il frigorifero viene disattivato tenendo premuto il tasto D (regolazione della

temperatura del frigorifero) per tre secondi. L'indicatore H(temperatura e livello)

si spegne ma la luce all'interno del comparto frigorifero rimane accesa. Il

frigorifero viene riattivato tenendo di nuovo premuto il tasto D per tre secondi. Il

frigorifero viene così riattivato e l'indicatore H si accende.

Utilizzo del display digitale

Utilizzo del comparto frigorifero per la

conservazione a breve termine dei cibi

La temperatura media del frigorifero compresa fra 0 °C-

10 °C non è sufficientemente bassa per permettere la

conservazione a lungo termine dei cibi ma è adatta

solamente alla conservazione a breve termine dei cibi.

Regolazione dell'altezza dei ripiani in vetro

I ripiani sono regolabili in altezza così da permettere la

sistemazione di cibi di varie dimensioni.

È possibile estrarre i ripiani per regolarne l'altezza o per

essere puliti. Per pulire un ripiano, tirarlo in direzione 1,

e quindi inclinarlo in direzione 2 fino a quando non sia

in posizione verticale. Infine rimuovere il ripiano nella

direzione indicate in 3. Per rimuovere il ripiano, la

porta dell'elettrodomestico deve essere aperta a 90º.

Regolazione e pulizia della griglia

portabottiglie

Afferrare entrambi i lati della griglia portabottiglie

ed estrarla nella direzione indicata in (1) e (2).

Pulire la griglia e risistemarla nella posizione

corretta.

Comparto frigorifero

Esempio di sistemazione dei cibi

I cibi dovrebbero essere raggruppati in base

alle varie fascie di temperatura all'interno

del comparto frigorifero.

(1)Uova, burro e formaggio

(2)Bevande e cibi in lattina, spezie

(3)Bevande e bottiglie

(4)Conserve

(5)Carne

(6)Farina, marmellata e latte

(7)Carne in scatola e salsicce

(8)Frutta, verdura e insalata

Rimozione del coperchio del cassetto

verdura

Primo, sollevare la parte posteriore del ripiano

nella direzione indicata in (1), e quindi estrarre il

ripiano seguendo la direzione indicata in (2). Infine,

inclinare il ripiano nella direzione (3) e rimuovere

il cassetto verdura dopo avere aperto la porta a 90º.

Comparto frigorifero

Utilizzo del cassetto verdura

L'elettrodomestico è dotato di cassetto verdura per la

conservazione di frutta e verdura. Il livello di

umidità nel cassetto verdura è regolabile.

Per riposizionarlo, seguire la procedura inversa.

Riducendo o chiudendo l'apertura, l'umidità

all'interno del cassetto aumenta permettendo così

la conservazione di cetrioli, uva, kiwi, prugne, ecc.

Aumentando l'apertura, l'umidità all'interno del

cassetto diminuisce permettendo la conservazione

di fragole, mandarini, fagioli, aglio, coccomeri,

prugne, pomodori, ecc.

Assicurarsi che la parte frontale del coperchio del

cassetto verdura si trovi all'interno del cassetto

verdure. Rimuovere il cassetto verdura prima di

togliere il coperchio.

Sostituzione della lampadina nella parte

superiore del comparto frigorifero

Specifiche della lampadina: 220-240 V / 25 W

Presa: E27 (Non utilizzare una lampadina con più di 25

W.)

Sostituzione della lampadina

Scollegare il filo della corrente.

Rimuovere le viti sotto la copertura.

Sollevare la copertura in direzione (1), e quindi

estrarla in direzione (2).

Sostituire la lampadina.

Comparto frigorifero

Raffreddare cibi e bevande calde a

temperatura ambiente prima di sistemarli nel

comparto frigorifero.

Lavare e asciugare i cibi freschi prima della

conservazione.

Avvolgere i cibi in porzioni che sono adatte alle

esigenze della propria famiglia. Sistemare il

cibo da consumare prima nella parte frontale in

modo da evitare di tenere aperta la porta del

frigorifero più del necessario.

Avvolgere e sigillare i cibi prima della

conservazione onde evitare che si secchino o

emanino odori

Non sovraccaricare il frigorifero.

Assicurarsi di lasciare dello spazio fra i cibi e fra i cibi e le pareti del comparto.

Note sulla conservazione in frigorifero

Utilizzo del comparto congelatore per la

conservazione del cibo a lungo termine

Rimozione e pulizia dei ripiani in vetro

Illuminazione interna e sostituzione della

lampadina

È necessaria una temperatura bassa nel comparto

congelatore per la conservazione del cibo a lungo

termine. Non superare la duranta di conservazione

massima indicata sulla confezione.

Primo, sollevare la parte posteriore del ripiano nella

direzione indicata in (1), e quindi estrarre il ripiano

nella direzione indicata in (2). Infine, inclinare il

ripiano nella direzione indicata in (3) e procedere

alla rimozione una volta aperta la porta a 90º.

Specifiche della lampadina: 220-240 V / 25 W

Presa: E27 (Non utilizzare una lampadina con più di

25 W.)

Sostituzione della lampadina

Scollegare la spina dalla presa di corrente o

neutralizzare il fusibile.

Afferrare entrambi i lati della griglia portabottiglie

ed estrarla nella direzione indicata in (1) e (2).

Pulire la griglia portabottiglie e risistemarla nella

posizione corretta.

Sollevare il coperchio nella direzione indicata in

(1) e quindi estrarlo tirando nella direzione indicata

in (2).

Girare la lampadina in senso antiorario e quindi

rimuoverla. Sostituirla con una avente le stesse

specifiche.

Riposizionare il coperchio.]

Avvertenza:

I cibi congelati (per es. il gelato) non andrebbero sistemati nella griglia portabottiglie

ma invece all'interno del comparto congelatore per evitare che si guastino a causa

dell'esposizione a alla variazione di temperatura derivante dall'apertura e chiusura

della porta.

Comparto congelatore

Nota sul congelamento

Lasciare che i cibi e le bevande calde si

raffreddino a temperatura ambiente prima di

sistemarli all'interno del comparto congelatore.

Avvolgere il cibo in porzioni non superiori a 2.5

Kg secondo le esigenze della propria famiglia.

Di conseguenza, le porzioni congeleranno più

in fretta e la qualità dopo lo scongelamento

rimarrà ottimale .

Avvolgere il cibo prima di congelarlo. I

pacchetti dovrebbero essere asciutti per evitare

che si attacchino l'uno all'altro. Utilizzare solo

materiale adatto al congelamento; questo

dovrebbe essere forte, privo di odore,

sottovuoto e impermeabile onde ridurre al

minimo il rischio contaminazione degli odori e

la perdita di qualità.

Scrivere sempre il contenuto e la data di

congelamento sul pacchetto; non superare la

durata di conservazione consigliata onde

evitare che la qualità dei cibi si deteriori.

Prendere solamente la quantità necessaria ad

essere scongelata. Non ricongelare mai i cibi

che sono già stati scongelati.

Non sistemare mai in una volta nel congelatore

una quantità di cibo superiore alla capacità

massima di congelamento.

Sbrinamento · Pulizia

Sbrinamento

Pulizia

L'elettrodomestico è dotato di sbrinamento automatico.

Pulire regolarmente il frigorifero per evitare l'accumulo di

odori.

Per ragioni di sicurezza, scollegare prima il cavo di

alimentazione.

Pulire l'elettrodomestico con uno straccio morbido o spugna

e con acqua tiepida alla quale è possibile aggiungere un po'

di detersivo neutro per stoviglie.

Asciugare con uno straccio.

Avvertenza: Non utilizzare oggetti appuntiti, spazzole di metallo o i seguenti

solventi chimici:

Sostanze abrasive, vernici, amyl acetato, acqua calda, acido, detersivi alcalini,

ecc.

Avvertenza: Non versare acqua all'interno dell'elettrodomestico.

Utilizzare uno straccio o una spugna per lavare e asciugare i controlli e le

luci.

Assicurarsi di pulire regolarmente la guarnizione

della porta.

Inoperatività

Se siete in vacanza

Prima di una lunga vacanza, spegnere

l'elettrodomestico, rimuovere il cibo e il ghiaccio,

pulire l'interno e lasciare la porta aperta per

evitare la formazione di odori.

Trasporto

Scollegare il cavo di alimentazione.

Togliere il cibo dal frigorifero.

Assicurare i ripiani, i cassetti e i cestelli con nastro

adesivo.

Chiudere la porta e fissarla con nastro adesivo.

D u r a n t e i l t r a s p o r t o , n o n i n c l i n a r e

l'elettrodomestico oltre i 45 (rispetto alla

posizione verticale) altrimenti si potrebbero

causare danni al funzionamento del sistema di

raffreddamento.

Avvertenza

Non trasportare l'elettrodomestico o sistemarlo in posizione orrizontale

Risoluzione dei problemi

Una prolungata attività e un aumento della

termperatura dell'involucro e del compressore

sono normali durante la messa in funzione

iniziale.

Alcuni dei rumori emessi durante l'attività

iniziale o la fase di avvio scompariranno in

regime di funzionamento normale.

Durante l'attività iniziale, l'involucro

dell'elettrodomestico potrebbe surriscaldarsi

per evitare la condensazione.

Al momento della messa in funzione e durante

il funzionamento, il compressore potrebbe

emettere rumore al momento di avviarsi o

fermarsi.

Il rumore del liquido refrigerante che scorre

lungo l'evaporatore e il compressore è normale.

Un rumore continuo o intermittente del fluido

dopo un periodo di attività è normale.

Durante lo sbrinamento, l'acqua gelata potrebbe

gocciolare sugli elementi di riscaldamento

causando rumori nell'evaporatore.

Click

Woosh

Hiss

Woosh

*=blank WW HS SS

HRF-660S

HRF-663DSB2*

Vivir con inspiración

Combo nevera/congelador

Manual de usuario

Muchas gracias por haber adquirido un frigorífico de marca Haier. Este manual le

ayudará a instalar y manejar apropiadamente su nuevo electrodoméstico. Para futuras

referencias, por favor escriba el modelo y el número de serie en los espacios que

encontrará más abajo.

Puede obtener esa información del producto en la etiqueta que encontrará dentro del

frigorífico.

Número de modelo:

Número de serie:

Fecha de compra

Contenidos

Primeras operaciones

Compartimento de la nevera

Notas sobre la congelación

Desconexión

Componentes...................................................................................1

Precauciones ................................................................................2-4

Preparación ..................................................................................5-6

Extracción de la puerta.................................................................7-8

Montaje del combo nevera/congelador ...........................................9

Inicio..............................................................................................10

Funcionamiento de la pantalla digital ......................................11-13

Notas sobre el compartimento de la nevera

.................................................14-16

Notas sobre refrigeración ..............................................................17

Consejos para la refrigeración.......................................................18

Notas sobre el compartimento del congelador

Compartimento del congelador .....................................................19

..........................................................20

Descongelación Limpieza Desconexión

Descongelación .............................................................................21

Limpieza........................................................................................21

............................................................................22-23

Resolución de problemas y Atención al Cliente

Resolución de problemas ........................................................24-25

Apoyo al Cliente ......................................................................26-27

Antes de empezar, asegúrese de haber leido el manual.

Mantenga el manual en un sitio seguro.

Componentes

Luz

Congelador

Estantes

Botellero

Cajones congelador

Nevera

Notas

El enchufe de la corriente debe quedar accesible después de la instalación del electrodoméstico.

Compruebe que el electrodoméstico no haya sufrido daños durante el transporte. No conecte el

electrodoméstico si está dañado. En caso de daños, contacte con su proveedor.

Asegúrese de que ninguna parte del circuito refrigerante se haya dañado en el transporte y la

instalación del electrodoméstico.

Los niños a menudo no reconocen los peligros relacionados con el manejo de los electrodomésticos

caseros. Por lo tanto, se debe autorizar a los niños y personas con discapacidades a usar el

frigorífico bajo la supervisión de una persona cualificada. No deje que los niños jueguen con el

electrodoméstico.

Para prevenir daños en el electrodoméstico, las salidas de ventilación no deben estar cubiertas o

bloqueadas.

No utilice ningún dispositivo mecánico o artificial o cualquier otra herramienta que no esté

recomendada por el fabricante para acelerar el proceso de descongelación.

No opere con ningún dispositivo eléctrico dentro del área de almacenamiento de la comida, a menos

que se lo indique el fabricante.

Si está dañado, el cable eléctrico del electrodoméstico debe ser sustituído por el fabricante, el

servicio al consumidor o una persona cualificada para prevenir cualquier riesgo.

Si el circuito refrigerante se ha dañado, manténgalo apartado de fuentes de fuego o chispas y airee a

fondo la habitación.

Nuestra compañía está prosperando contínuamente para mejorar todos los modelos y

versiones. Por esa razón, esperamos que pueda aceptar nuestro derecho a cambiar la

apariencia, equipamiento o funcionamiento.

Botellero

Luz

Estantes

Botellero

Cubierta vegetales

Cajón vegetales

Dos bandejas

de hielo

Se necesita una salida base. El electrodoméstico

está equipado con un enchufe regular a prueba

de golpes, cuya base no debe de ser desabilitada.

El enchufe del electrodoméstico debe estar

siempre accesible.

No dañe el cable eléctrico.

*Nunca tire del enchufe por el cable, agarre el

enchufe y tire.

*No coloque el cable eléctrico bajo el

electrodoméstico ni camine sobre él.

*Asegúrese de que no daña el cable eléctrico

cuando aparte el electrodoméstico de la pared.

Si el cable eléctrico está dañado o si el enchufe

está roto o desgastado, el cable eléctrico debe ser

sustituído por otro igual, disponible en el

fabricante o atención al cliente. El cable eléctrico

sólo puede ser repuesto por el fabricante,

atención al cliente o una persona igualmente

cualificada.

En caso de escape de gas u otra sustancia

inflamable:

*Cierre la válvula.

*Abra las puertas y ventanas.

*N o sa qu e n i in se rt e el c a bl e de l

electrodoméstico.

Retire el enchufe:

*Antes de limpiar o reparar

*Cuando reponga una bombilla fundida

Precauciones

Este electrodoméstico necesita un suministrador

eléctrico de 220-240V/50Hz.

Si el voltaje está fuera de la escala de 187-242V,

pueden ocurrir fallos y daños de control,

termostato o compresor, a menos que se instale

un regulador de al menos 750W.

Nunca ponga materiales inflamables,

explosivos o corrosivos en el frigorífico.

Es te e le ct r o d o m é s ti co e st á pe ns ad o

estrictamente para almacenar y enfriar comida.

No es apropiado para almacenar cosas como

vacunas, bacterias o muestras químicas, que

necesitan temperaturas específicas.

No almacene combustible u otros productos

inflamables cerca del electrodoméstico.

No coloque microondas, reguladores de voltaje

o tiras eléctricas sobre el electrodoméstico. No

opere con aparatos eléctricos y similares dentro

del frigorífico (excepto si el fabricante se lo

dice)

Para evitar lesiones, no deje que los niños

suban o se cuelguen de la puerta del

electrodoméstico.

Una vez que se ha iniciado el electrodoméstico,

no toque el interior del compartimento del

congelador con las manos mojadas, se pueden

quedar pegadas a la superficie.

Precauciones

Para evitar lesiones, mantenga los dedos

apartados de la rendija de la puerta cuando

abra o cierre la puerta. Mantenga a los niños

apartados de la puerta cuando se abra o se

cierre.

No vierta agua en el electrodoméstico ni en

las zonas húmedas.

Los frigoríficos sólo deben ser reparados o

alterados por profesionales. Una reparación

inapropiada puede considerar daños

considerables. Por favor, contacte con

nuestro vendedor o apoyo al cliente si

necesita reparación o modificación

No introduzca botellas o latas en el

congelador. Pueden estallar si se congelan.

Extraiga el enchufe en caso de apagón,

reparación o limpieza.

Cuando ordene el electrodoméstivo, extraiga

la puerta o cierre hermético y los estantes

para prevenir que los niños jueguen y se

queden encerrados poniendo sus vidas en

peligro.

Preparaciones

Desembalado

Retire el material de embalaje por

completo, incluyendo la goma espuma

de abajo y los trozos de cinta que

sujetan los accesorios.

Separe y cuente los accesorios

incluídos.

Compruebe los artículos en la caja con la

lista de embalaje.

En caso de algún desajuste, por favor contacte

con su proveedor.

Instale el electrodoméstico en una

zona apropiada.

(Detalles en “Instalación”.)

Añadir el molde para los pies

Abra las puertas de la nevera y del

congelador, retire el molde del

compartimento de la nevera y

luego ajústelo como se muestra en

la ilustración.

Toe moulding

Extracción de la puerta

Si la puerta de su casa es demasiado estrecha, extraiga la puerta del frigorídico e

introdúzcalo primero por el lado estrecho.

Retire el molde de los pies.

Enganche del agua

Molde de los pies

Retire la puerta del congelador.

1)Desatornille la cobertura de las bisagras.

Desconecte todos los cables excepto el de

toma de tierra.

2)Retire el tornillo de la bisagra superior en

la dirección que marca la flecha (1).

Después, levante la bisagra superior en la

dirección que marca la flecha (2).

3)Levante la puerta del congelador para

extraerla.

Cobertura de

bisagras

Cables

Bisagra superior Toma de tierra

Bisagra superior

Tornillos

Bisagra inferio

Extracción de la puerta

Extraiga la puerta del congelador.

1) Afloje los tornillos de la cobertura de

la bisagra.

2)Retire el tornillo de la bisagra superior

en la dirección que marca la flecha (1).

Después, levante la bisagra superior en la

dirección que marca la flecha (2).

3)Levante la puerta del compartimento

del congelador para extraerla.

Cables

Bisagra

superior

Tornillo

Bisagra inferior

Deslice el frigorífico a través de la

puerta abierta.

Deslice el frigorífico a través de la puerta

abierta como se muestra en la ilustración.

Recolocación de las puertas.

Introduzca en la casa las puertas, y luego

recolóquelas siguiendo los pasos de

extracción al revés.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Funcionamiento de la pantalla digital

Panel de control

A.Botón de indicador de modo inteligente G.Indicador de supercongelación

B.Botón de supercongelación H.Pantalla temperatura de congelador

C.Ajuste de temperatura del congelador I.Pantalla temperatura de nevera

D.Ajuste de temperatura de la nevera J.Indicador de hielo picado

E.Selector de hielo/agua K.Agua refrigerada

F.Indicador de modo inteligente L.Indicador cubitos de hielo

Modo inteligente

En el modo de funcionamiento inteligente, la temperatura interior del

electrodoméstico se ajusta automáticamente de acuerdo a las variaciones de la

temperatura ambiente. Presione el botón A una vez, sobre el cual se encenderá el

indicador E y entrará el modo Inteligente. Presione el botón A otra vez, sobre el

cual se apagará el indicador E y se cancelará el modo Inteligente.

Indicador de errores

En caso de un error de control grave o leve, las temperaturas de la nevera y

el congelador no aparecerán en la pantalla. Contacte con el apoyo al

cliente si es necesario.

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Utilización de la pantalla digital

Supercongelación

Ha sido científicamente demostrado que un dispositivo tipo Supercongelación es

necesario para congelar la comida completa y rápidamente. Presione el botón B,

sobre el cual se iluminará el indicador F, y la acción Supercongelación se encenderá.

Presione otra vez el botón para apagar la acción Supercongelación, y se apagará el

indicador F (En el modo Inteligente, no es necesario encender la Supercongelación)

Ajustes de temperatura

En el inicio, se selecciona el modo de funcionamiento Inteligente.

Presione el botón de modo Inteligente para cancelar el modo de

funcionamiento Inteligente.

Ajuste de temperatura (requiere que se cancele el modo Inteligente)

Ajuste de la temperatura de la nevera: Presione el botón D, sobre el cual el indicador

empezará a parpadear. Cada vez que presione D, el ajuste de la temperatura subírá

de nivel entre 1 y 5 (3ºC). Si mantiene pulsado el botón D, el ciclo comenzará otra

vez desde el nivel 1 (7°C).

Ajuste de la temperatura del congelador: Presione el botón C, sobre el cual el

indicador G empezará a parpadear. Cada vez que presione C, el ajuste de la

temperatura subirá de nivel entre 1 y 5 (-22 °C). Si mantiene pulsado el botón C, el

ciclo comenzará otra vez desde el nivel 1 (-15°C).

FUZZY Quick. FRZ FRZ. Temp REF. Temp

Utilización de la pantalla digital

Aviso con pitido de puerta abierta

Un pitiido suena intermitentemente cuando se ha dejado la puerta abierta

permanentemente o no se ha cerrado adecuadamente.

Pantalla de control

Tras 30 minutos de la última operación con botones, la pantalla se apaga.

Se reactivará tan pronto como se pulse un botón o se abra la puerta del

electrodoméstico.

Activar/ Desactivar el frigorífico

El frigorífico se desactiva presionando el botón D (ajuste de la temperatura

de la nevera) firmemente durante tres segundos. El indicador H

(temperatura y nivel) se apaga, pero la luz en el compartimento de la

nevera permanece operativa. La nevera se reactivará manteniendo el botón

D firmemente presionado durante tres segundos. La nevera se reactivará y

el indicador H se encenderá.

Compartimento de la nevera

Use el compartimento de la nevera para

almacenar la comida durante poco tiempo.

La temperatura media de la nevera de 0 °C-10 °C no

es lo suficientemente baja para almacenar comida

durante mucho tiempo, sólo es adecuada para

almacenar comida poco tiempo.

Ajuste de altura de los estantes de vidrio

La altura de los estantes se puede ajustar para

acomodar artículos de diferentes tamaños.

Los estantes se pueden extraer para ajustar la altura

y para la limpieza. Para limpiar un estante,

empújelo en dirección 1 y después inclínelo en

dirección 2 hasta que alcance una posición vertical.

Finalmente, extraiga el estante en dirección 3. Para

extraer un estante, la puerta del electrodoméstico

debe estar abierta 90º.

Ajuste y limpieza del botellero

Precaución:

S o s t e n g a a m b o s l a d o s d e l b o t e l le r o y

extráigalos en direcciones (1) y (2).

La comida congelada (como el helado) no debe

pon er se en el botellero sin o dentro del

compartimento del congelador para evitar que

se estropee como resultado de haber sido

expuesto a cambios de temperatura al abrir y

cerrar la puerta.

Tras la limpieza, recoloque el botellero o

ajústelo a su posición.

Compartimento de la nevera

Ejemplo de almacenaje

La comida debe ser agrupada según

los distintos rangos de temperatura en

el compartimento de la nevera.

(1) Huevos, mantequilla, queso

(2) Latas de bebida y comida,

condimentos

(3) Bebidas, botellas

(4) Conservas

(5) Carne

(6) Harinas, conservas, leche

(7) Carne preparada, salchichas

(8) Frutas, vegetales, lechuga

Extracción de la cubierta del cajón de

vegetales

Primero, levante la parte trasera del estante en

dirección (1), y luego extraiga el estante en

dirección (2). Finalmente, incline el estante en

dirección (3) y extraiga la cubierta del cajón de

vegetales con la puerta abierta 90º.

Compartimento de la nevera

Utilización del cajón de vegetales

El electrodoméstico está equipado con un cajón

de vegetales apropiado para frutas y vegetales.

El nivel de humedad en el cajón de vegetales es

ajustable.

Reducir o cerrar las aberturas aumenta la

humedad dentro del cajón de vegetales, lo que es

deseable para almacenar pepinos, uvas, kiwis,

ciruelas, etc.

Aumentar las aberturas reduce la humedad

dentro del cajón de vegetales, lo que es deseable

para almacenar fresas, mandarinas, judías, ajo,

sandía, ciruelas, tomates, etc.

Asegúrese de que la parte delantera de la

cubierta del cajón de vegetales está colocada

dentro del cajón de vegetales. Extraiga el cajón

de vegetales antes de extraer su cubierta.

La instalación es a la inversa.

Reposición de la bombilla en la parte

superior del compartimento de la nevera

Características de la bombilla: 220-240 V / 25 W

Encaje: E27 (No use bombillas de repuesto de más

de 25 W.)

Repuesto de la bombilla

Desenchufe el cable eléctrico.

Extraiga los tornillos bajo la cubierta.

Levante la cubierta en dirección (1), y después

extráigala en dirección (2).

Instale la bombilla.

Notas sobre refrigeración

Deje que la comida y bebidas calientes se

enfríen a la temperatura de la habitación antes

de introducirlos en el compartimento de la

nevera.

Lave y seque la comida fresca antes de

almacenarla.

Envase la comida en porciones adecuadas para

su hogar. Coloque la comida que se consumirá

antes hacia delante para no dejar la puerta del

electrodoméstico abierta más tiempo del

necesario.

En vase y cierre la comida an tes de

almacenarla. Prevendrá que se seque y que se

disipe el olor.

No almacene demasiadas cosas en la nevera.

Asegúrese de dejar espacio entre las comidas y entre la comida y las paredes del interior del

compartimento.

Consejos sobre refrigeración

Extraiga las hojas de los vegetales con raíces

para prevenir que absorban los nutrientes. Descongelar la comida congelada dentro de la

nevera ayuda a conservar energía.

Artículos que no requieren refrigeración:

Cebollas, pimientos, ajo, jengibre.

Artículos no adecuados para refrigeración:

Ca la ba za , me ló n , p lá t an o, p iñ a . La

refrigeración promueve su descomposición.

Refrigere la fruta inmadura o verde.

Precaución: No utilice la bandeja de los huevos como una bandeja para cubitos de

hielo y nunca la ponga en el congelador o en el área de Supercongelación para evitar

que se rompa.

Compartimento del congelador

Use el compartimento del congelador

para almacenar comida durante mucho

tiempo

Extracción y limpieza de los estantes de

vidrio

Luz interior y repuesto de la bombilla

Ajuste y limpieza del botellero

Es necesaria una temperatura baja par a

almacenar comida durante mucho tiempo. No

sobrepase la duración máxima de almacenaje

que indica el envase.

Primero, levante la parte trasera del estante en

dirección (1), después extraiga el estante en

dirección (2). Finalmente, ladee el estante en

dirección (3) y extráigalo con la puerta abierta

90º.

Características de la bombilla: 220-240 V / 25

Encaje: E27 (No use una bombilla de recambio

de más de 25 W.)

Recambio de la bombilla

S o s t e n g a a m b o s l a d o s d e l b o t e l l e r o y

empújelos en direcciones (1) y (2). Limpie el

botellero y después recolóquelo o ajústelo a su

posición.

Extraiga el cable eléctrico o neutralice los

fusibles.

Levante la cubierta en dirección (1), y luego

extráigala en dirección (2).

Gire la bombilla en el sentido contrario a las

agujas del reloj, y después extráigala. Instale

u n a n u e v a b o m b i l l a d e l a s m i s m a s

características.

Reinstale la cubierta.

Precaución:

La comida congelada (como el helado) no debe ponerse en el botellero sino dentro del

compartimento del congelador para evitar que se estropee como resultado de haber sido

expuesto a cambios de temperatura al abrir y cerrar la puerta.

Notas sobre la congelación

Deje que las comidas y bebidas templadas se

enfríen a la temperatura de la habitación antes

de introducirlas en el congelador.

Divida la comida en porciones de hasta 2,5 kg

adecuado a su hogar. Como resultado, las

porciones se congelarán antes y la calidad tras

la descongelación continuará óptima para la

preparación.

Envuelva la comida antes de congelarla. Los

paquetes deben estar secos para prevenir que se

peguen. Utilice solamente material de envasado

compatible con congelador; debe ser fuerte, de

sabor neutral, hermético al aire y al agua para

minimizar contaminaciones de sabores y

pérdida de calidad

Escriba siempre el contenido y la fecha del

congelado en el envase y no sobrepase la

duración recomendada de almacenaje para

prevenir la pérdida de calidad.

Extraiga solamente la cantidad necesaria a

descongelar. La comida descongelada nunca

debe volver a congelarse.

Nunca coloque más comida fresca en el

congelador de la capacidad de congelación

máxima.

Produktspezifikationen

Marke:	Haier
Kategorie:	Kühlschrank
Modell:	HRF 660S

Brauchst du Hilfe?

Wenn Sie Hilfe mit Haier HRF 660S benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Kühlschrank Haier

Haier HDR7619DNGW Bedienungsanleitung

1 Dezember 2024

Haier HBW5719ERU Bedienungsanleitung

1 Dezember 2024

Haier HRF-460BMSM Bedienungsanleitung

1 Dezember 2024

Haier HRF680YZS Bedienungsanleitung

1 Dezember 2024

Haier HRF680YZC Bedienungsanleitung

1 Dezember 2024

Haier HCR59F19ENMM Bedienungsanleitung

1 Dezember 2024

Haier BCD-335WLHFD9DS9 Bedienungsanleitung

1 Dezember 2024

Haier BCD-551WDIEU1 Bedienungsanleitung

1 Dezember 2024

Haier BCD-550WDIDU1 Bedienungsanleitung

1 Dezember 2024

Haier BCD-332WFCL Bedienungsanleitung

1 Dezember 2024

Bedienungsanleitung Kühlschrank

Neueste Bedienungsanleitung für -Kategorien-

BEKO B3RCNA345HW Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30116SSIM Bedienungsanleitung

4 Dezember 2024

BEKO GNE134590X Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30116WHIM Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30216SSL Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30216SS Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30116SS Bedienungsanleitung

4 Dezember 2024

BEKO B3RGNE664ZDXB Bedienungsanleitung

4 Dezember 2024

BEKO RFNE360W Bedienungsanleitung

4 Dezember 2024

BEKO B5RCNE565HXBR Bedienungsanleitung

4 Dezember 2024
