Refrigerators

Top-Freezer

www.GEAppliances.com

197D5226P002 49-60255 03-03 JR

Safety Instructions . . . . . . . . . .2–4

Operating Instructions

Automatic Icemaker . . . . . . . . . . .9

Care and Cleaning . . . . . . . . 10, 11

Shelves . . . . . . . . . . . . . . . . . . . .6, 7

Storage Drawers . . . . . . . . . . . . .7, 8

Temperature Controls . . . . . . . . . .5

Installation Instructions

Preparing to Install

the Refrigerator . . . . . . . . . . . . . 12

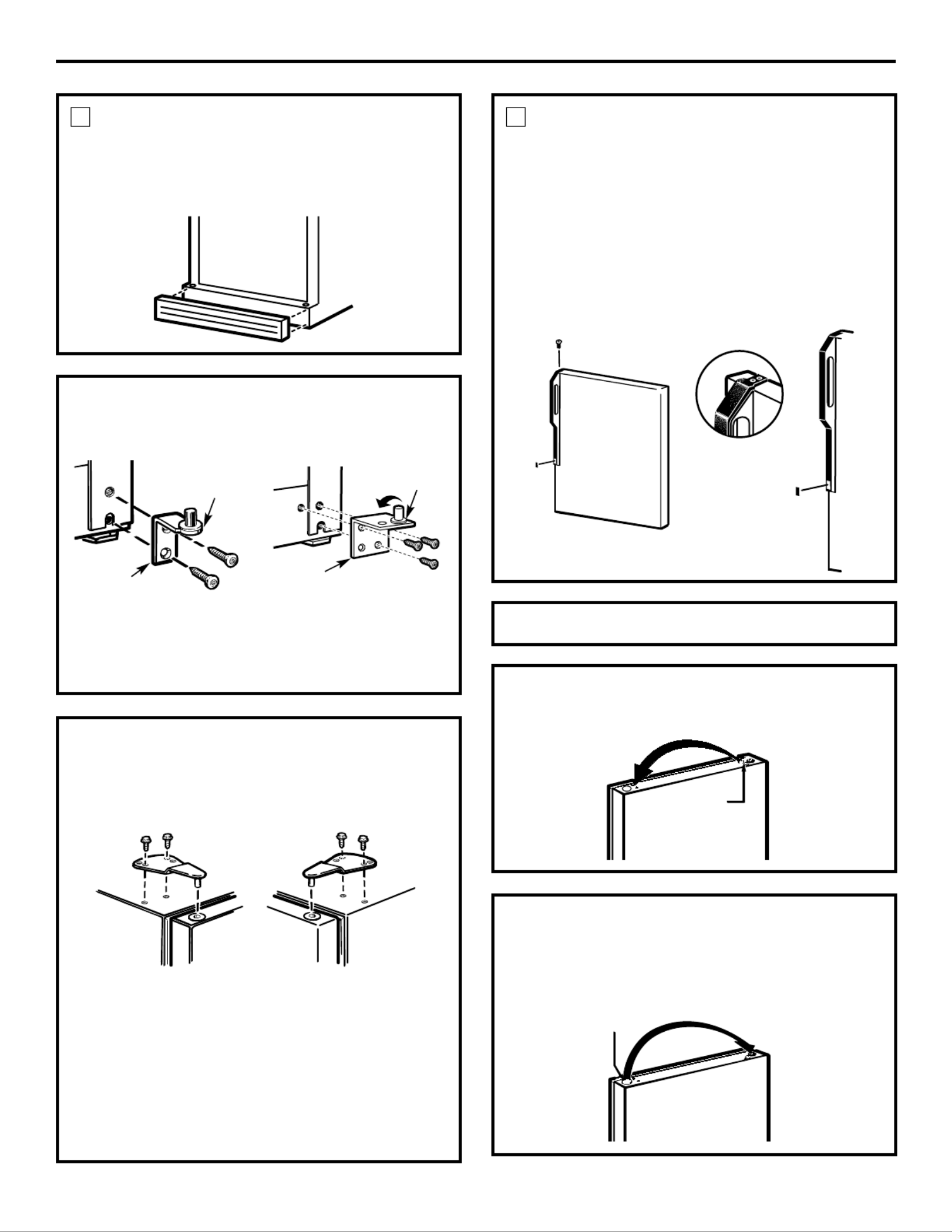

Reversing the Door Swing . . 17–22

Water Line Installation . . . . . 13–17

Troubleshooting Tips

Before You Call For Service . .24, 25

Normal Operating Sounds . . . . .23

Consumer Support

Consumer Support . . . . Back Cover

Product Registration . . . . . . . 27, 28

Warranty for

Canadian Customers . . . . . . . . . 26

Warranty for U.S. Customers . . . 29

Write the model and serial

numbers here:

Model # __________________

Serial # __________________

You can find them on a label on

the upper left side of the fresh food

compartment.

Réfrigérateurs

Congélateur supérieur

Models 15, 16, 17, 18

Manuel d’utilisation

et d’installation

Owner’s Manual and

Installation Instructions

La section française commence à la page 30

Refrigeradores

Congelador superior

Manual del propietario

e instalación

La sección en español empieza en la página 60

Consumer Support Troubleshooting Tips Operating InstructionsInstallation InstructionsTroubleshooting Tips Installation Instructions Operating InstructionsTroubleshooting Tips Installation Instructions Safety InstructionsOperating Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Use this appliance only for its intended purpose as described in this Owner’s Manual.

SAFETY PRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

■

■This refrigerator must be properly installed

and located in accordance with the Installation

Instructions before it is used.

■

■Do not allow children to climb, stand or hang

on the shelves in the refrigerator. They could

damage the refrigerator and seriously injure

themselves.

■

■Do not touch the cold surfaces in the freezer

compartment when hands are damp or wet.

Skin may stick to these extremely cold surfaces.

■

■Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

■

■In refrigerators with automatic icemakers,

avoid contact with the moving parts of the

ejector mechanism, or with the heating element

located on the bottom of the icemaker. Do not

place fingers or hands on the automatic

icemaking mechanism while the refrigerator is

plugged in.

■

■Keep fingers out of the “pinch point” areas;

clearances between the doors and between

the doors and cabinet are necessarily small.

Be careful closing doors when children are

in the area.

■

■Unplug the refrigerator before cleaning and

making repairs.

NOTE: We strongly recommend that any servicing be

performed by a qualified individual.

■

■Turning the control to the position does 0

not remove power to the light circuit.

■

■Do not refreeze frozen foods which have

thawed completely.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions

USE OF EXTENSION CORDS

Because of potential safety hazards under certain conditions, we strongly recommend against

the use of an extension cord.

However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United

States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding

type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.

DANGER! RISK OF CHILD ENTRAPMENT

PROPER DISPOSAL OF THE REFRIGERATOR

Child entrapment and suffocation are not

problems of the past. Junked or abandoned

refrigerators are still dangerous…even if they will

sit for “just a few days.” If you are getting rid of

your old refrigerator, please follow the instructions

below to help prevent accidents.

Before You Throw Away Your Old

Refrigerator or Freezer:

■Take off the doors.

■Leave the shelves in place so that children may

not easily climb inside.

Refrigerants

All refrigeration products contain refrigerants,

which under federal law must be removed prior

to product disposal. If you are getting rid of an

old refrigeration product, check with the company

handling the disposal about what to do.

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with

a 3-prong (grounding) plug which mates with a

standard 3-prong (grounding) wall outlet to

minimize the possibility of electric shock hazard

from this appliance.

Have the wall outlet and circuit checked by a

qualified electrician to make sure the outlet is

properly grounded.

Where a standard 2-prong wall outlet is

encountered, it is your personal responsibility and

obligation to have it replaced with a properly

grounded 3-prong wall outlet.

The refrigerator should always be plugged into its

own individual electrical outlet which has a voltage

rating that matches the rating plate.

This provides the best performance and also

prevents overloading house wiring circuits which

could cause a fire hazard from overheated wires.

Never unplug your refrigerator by pulling on the

power cord. Always grip plug firmly and pull

straight out from the outlet.

Repair or replace immediately all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either end.

When moving the refrigerator away from the

wall, be careful not to roll over or damage the

power cord.

USE OF ADAPTER PLUGS (Adapter plugs not permitted in Canada)

Because of potential safety hazards under certain conditions, we strongly recommend against

the use of an adapter plug.

However, if you must use an adapter, where local

codes permit, a may be madetemporary connection

to a properly grounded 2-prong wall outlet by use

of a UL-listed adapter available at most local

hardware stores.

The larger slot in the adapter must be aligned with

the larger slot in the wall outlet to provide proper

polarity in the connection of the power cord.

When disconnecting the power cord from the

adapter, always hold the adapter in place with one

hand while pulling the power cord plug with the

other hand. If this is not done, the adapter ground

terminal is very likely to break with repeated use.

If the adapter ground terminal breaks, DO NOT USE

the refrigerator until a proper ground has been

established.

Attaching the adapter ground terminal to a wall outlet

cover screw does not ground the appliance unless the

cover screw is metal, not insulated, and the wall outlet is

grounded through the house wiring. You should have the

circuit checked by a qualified electrician to make sure the

outlet is properly grounded.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

About the temperature control dial.

Control Settings

Temperature Control Dial

The temperature control dial has nine settings plus 0 1. is the warmest. is the coldest. 9

At first, set the dial at 5.

After using the refrigerator, adjust the dial if necessary.

Insert a coin into the slot in the middle of the dial and you can turn the dial to the setting

that is best suited to your needs.

Allow 24 hours for the refrigerator to get cold.

Turning the dial to stops cooling in both compartments—fresh food and freezer. It does not shut off power to 0

the refrigerator.

About the fresh food compartment shelves.

Shelf supports at various levels allow you to custom-space your shelves. Not all features are on all models.

Full-Width Shelves

Some models have a steel wire sliding

shelf, a stationary tempered glass shelf or

two steel wire stationary shelves. These

shelves can be moved to another place

in the fresh food compartment.

The full-width sliding shelf has stop-locks.

When placed correctly on the shelf

supports, the shelf will stop before coming

completely out of the refrigerator and will

not tilt when you place food on it or

remove food from it.

To remove the full-width shelves, lift the

rear of the shelf and pull forward.

To remove a full-width shelf when the fresh

food compartment door cannot be opened

fully, lift the rear of the shelf, pull

forward and down, tilt the shelf and

take it out.

Half-Width Shelves

One end of the shelf rests on a molded

side-wall support; a bracket on the other

end hooks into a track on the rear

cabinet wall.

To remove, lift the shelf up at front, then

off the support and out of the track.

To replace, select desired shelf height.

With shelf front raised slightly, hook the

bracket’s top lug into the track, then

lower the shelf onto the support.

NOTE: The shelf to the right of the track is

designed to hook into the right-hand slot;

the shelf to the left is designed to hook

into the left-hand slot.

2Lift up and out

1Tilt up

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

About the freezer compartment shelves.

Some models have an ice-tray shelf and some have a full-width step shelf.

Ice-Tray Shelf

To remove the ice-tray shelf, lift the left

side of the shelf off its supports, then

pull the shelf to the left to free it of the

plug supports. Pull the shelf to the right

to free the pins from the holes in the

cabinet wall.

Step Shelf

To remove the step shelf:

Lift left side of shelf slightly.

Move shelf to the left to free its right

ends from holes in the cabinet wall.

Lower right side of shelf, move shelf to

the right and take it out.

To replace the step shelf:

With shelf tilted as shown, fit left ends

of shelf into holes in cabinet wall.

Lift left side of shelf slightly, swing shelf

up, fit right ends of shelf into holes in

cabinet wall, and lower shelf into place.

Plug Supports

About the storage drawers.

Not all features are on all models.

Fruit and Vegetable Drawers

Excess water that may accumulate in the

bottom of the drawers should be emptied

and the drawers wiped dry.

Snacks Drawer

The snacks drawer can be moved to the

most useful location for your family’s

needs.

About storage drawer and cover removal.

Not all features are on all models.

Drawer and Cover Removal

Drawers can be removed easily by grasping

the sides and lifting up slightly while

pulling drawers past the stop location.

Full-Width Drawer with Plastic Cover

To remove the cover, lift it off its supports,

pull it forward, tilt it and take it out.

Twin Drawers with Glass Cover

To remove:

Remove the drawers.

Reach in, push the front of glass

cover up, and at the same time,

pull it forward as far as it will come.

Tilt it and take it out. Avoid cleaning the

cold glass cover with hot water because

the extreme temperature difference may

cause it to break.

Remove the drawer frame. (Always

remove the glass cover before you

take out the drawer frame.)

Lift the frame off the supports at each

side and back, pull it forward, tilt it and

take it out.

To replace:

Lower the frame until it rests on the

supports at each side and back.

Replace the glass cover, pushing its

rear edge firmly into the rear frame

channel and gently lowering the front

into place.

Replace the drawers.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

About the automatic icemaker.

A newly-installed refrigerator may take 12 to 24 hours to begin making ice.

Icemaker Accessory Kit

If your refrigerator did not already come

equipped with an automatic icemaker,

an icemaker accessory kit is available at

extra cost.

Check the back of the refrigerator for

the specific icemaker kit needed for your

model.

Icemaker

Feeler Arm

Power

Switch

Green

Power Light

Automatic Icemaker (on some models)

The icemaker will produce approximately

100–130 cubes in a 24-hour period,

depending on the freezer compartment

temperature, room temperature, number

of door openings and other use conditions.

There are two types of icemakers: power

switch models and feeler arm models.

If the refrigerator is operated before the

water connection is made to the icemaker,

set the power switch to or move theO (off)

feeler arm to the STOP (up) position.

When the refrigerator has been connected

to the water supply, set the power switch to

the I (on) position or move the feeler arm to

the ON (down) position. On power switch

models, the green light will come on.

You will hear a buzzing sound each time

the icemaker fills with water.

The icemaker will fill with water when it

cools to 15°F. A newly-installed refrigerator

may take 12 to 24 hours to begin making

ice cubes.

Throw away the first few batches of ice to

allow the water line to clear.

Be sure nothing interferes with the sweep

of the feeler arm.

When the bin fills to the level of the feeler

arm, the icemaker will stop producing ice.

It is normal for several cubes to be joined

together.

If ice is not used frequently, old ice cubes

will become cloudy, taste stale and shrink.

On power switch models, the green power

light will blink if ice cubes get stuck in the

icemaker. To correct this, set the power

switch to and remove the cubes. SetO (off)

the power switch to to restart theI (on)

icemaker. After the icemaker has been

turned on again, there will be a delay of

about 45 minutes before the icemaker

resumes operation.

NOTE: In homes with lower-than-average water

pressure, you may hear the icemaker cycle multiple

times when making one batch of ice.

Feeler Arm in

the STOP

(up) positionFeeler Arm in

the (down)ON

position

Feeler arm model

Power switch model

Care and cleaning of the refrigerator.

Cleaning the Outside

The door handles and trim (on some

models). Clean with a cloth dampened

with soapy water. Dry with a soft cloth.

Keep the outside clean. Wipe with a clean

cloth lightly dampened with kitchen

appliance wax or mild liquid dish

detergent. Dry and polish with a clean,

soft cloth.

Do not wipe the refrigerator with a soiled dish

cloth or wet towel. These may leave a residue

that can erode the paint. Do not use scouring

pads, powdered cleaners, bleach or cleaners

containing bleach because these products can

scratch and weaken the paint finish.

Cleaning the Inside

To help prevent odors, leave an open box

of baking soda in the fresh food and

freezer compartments.

Unplug the refrigerator before cleaning.

If this is not practical, wring excess

moisture out of sponge or cloth when

cleaning around switches, lights or

controls.

Use warm water and baking soda solution–

about a tablespoon (15 ml) of baking soda

to a quart (1 liter) of water. This both

cleans and neutralizes odors. Rinse and

wipe dry.

After cleaning the door gaskets, apply a

thin layer of petroleum jelly to the door

gaskets at the hinge side. This helps keep

the gaskets from sticking and bending

out of shape.

Avoid cleaning cold glass shelves (on some

models) with hot water because the extreme

temperature difference may cause them to

break. Handle glass shelves carefully. Bumping

tempered glass can cause it to shatter.

Do not wash any plastic refrigerator parts in

the dishwasher.

Condenser

There is no need for routine condenser

cleaning in normal home operating

environments. However, in environments

that may be particularly dusty or greasy,

the condenser should be cleaned

periodically for efficient refrigerator

operation.

To clean the condenser, turn the

temperature control dial to 0. Sweep

away or vacuum up dust.

For best results, use a brush specially

designed for this purpose. It is available

at most appliance parts stores.

Cleaning the condenser coils.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Behind the Refrigerator

Be careful when moving the refrigerator

away from the wall. All types of floor

coverings can be damaged, particularly

cushioned coverings and those with

embossed surfaces.

Turn the leveling legs at each front corner

of the refrigerator counterclockwise until

the rollers support the refrigerator. Pull the

refrigerator straight out and return it to

position by pushing it straight in. Moving

the refrigerator in a side direction may

result in damage to the floor covering or

refrigerator.

When pushing the refrigerator back, make sure

you don’t roll over the power cord or icemaker

supply line (on some models).

After rolling the refrigerator back into

place, turn the legs clockwise until the

legs again bear the weight of the

refrigerator.

Light Bulb Replacement

To replace a burned-out bulb, unplug

the refrigerator from its electrical outlet,

unscrew the bulb when cool and replace

it with an appliance bulb of the same or

lower wattage.

Turning the control to the position does not0

remove power to the light circuit.

Preparing for Vacation

For long vacations or absences, remove

food and unplug the refrigerator. Move

the temperature control dial to the 0

position, and clean the interior with a

baking soda solution of one tablespoon

(15 ml) of baking soda to one quart

(1 liter) of water. Leave the doors open.

Set the icemaker power switch to the

O (off) position or move the feeler arm to

the STOP (up) position (depending on

model) and shut off the water supply to

the refrigerator.

If the temperature can drop below

freezing, have a qualified servicer drain

the water supply system (on some

models) to prevent serious property

damage due to flooding.

Preparing to Move

Secure all loose items such as grille,

shelves and drawers by taping them

securely in place to prevent damage.

Be sure the refrigerator stays in an upright

position during moving.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•IMPORTANT – Save these

instructions for local inspector’s use.

•IMPORTANT – Observe all

governing codes and ordinances.

•Note to Installer – Be sure to leave these

instructions with the Consumer.

•Note to Consumer – Keep these instructions

for future reference.

•Skill level – Installation of this appliance requires

basic mechanical skills.

•Completion time – Refrigerator Installation

15 minutes

Reversing the Door Swing

1 hour

•Proper installation is the responsibility of the

installer.

•Product failure due to improper installation is not

covered under the Warranty.

• Do not install the refrigerator where the temperature

will go below 60°F (16°C) because it will not run often

enough to maintain proper temperatures.

• Install it on a floor strong enough to support it fully

loaded.

REFRIGERATOR LOCATION

Installation

Refrigerator

Instructions

Models 15, 16, 17, 18

Allow the following clearances for ease of installation,

proper air circulation and plumbing and electrical

connections.

• Sides 3/4″ (19 mm)

• Top 1″ (25 mm)

• Back 1″ (25 mm)

CLEARANCES

Leveling legs near each front corner of the refrigerator

are adjustable. They firmly position the refrigerator

and prevent it from moving when the doors are

opened. Leveling legs should be set so the front of the

refrigerator is raised just enough that the doors close

easily when opened about halfway.

Turn the leveling legs clockwise to raise the

refrigerator, counterclockwise to lower it.

Rollers next to the leveling legs allow you to move the

refrigerator away from the wall for cleaning.

Turn the legs counterclockwise until the weight of the

refrigerator is transferred from them to the rollers.

After rolling the refrigerator back into place, turn the

legs clockwise until the legs again bear the weight of

the refrigerator.

ROLLERS AND LEVELING LEGS

If the refrigerator has an icemaker, it will have to be

connected to a cold water line. A water supply kit

(containing copper tubing, shutoff valve, fittings and

instructions) is available at extra cost from your dealer,

by visiting our Website at www.GEAppliances.com (in

Canada at www.geappliances.ca) or from Parts and

Accessories, 800.626.2002 (in Canada 1.888.261.3055).

WATER SUPPLY TO THE ICEMAKER

(on some models)

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: www.GEAppliances.com

In Canada, call 1.800.361.3400 or Visit our Website at: www.geappliances.ca

WHAT YOU WILL NEED

•Copper or GE SmartConnect™Refrigerator Tubing

kit, 1/4″outer diameter to connect the refrigerator

to the water supply. If using copper, be sure both

ends of the tubing are cut square.

To determine how much tubing you need: measure

the distance from the water valve on the back of the

refrigerator to the water supply pipe. Then add 8′

(2.4 m). Be sure there is sufficient extra tubing

(about 8 [2.4 m] coiled into 3 turns of about 10′ ″

[25 cm] diameter) to allow the refrigerator to move

out from the wall after installation.

GE SmartConnect™Refrigerator Tubing Kits are

available in the following lengths:

2′ (0.6 m) – WX08X10002

6′ (1.8 m) – WX08X10006

15′ (4.6 m) – WX08X10015

25′ (7.6 m) – WX08X10025

Be sure that the kit you select allows at least 8 (2.4 m)′

as described above.

NOTE: The only GE approved plastic tubing is that

supplied in GE SmartConnect™Refrigerator Tubing

kits. Do not use any other plastic water supply line

because the line is under pressure at all times. Certain

types of plastic will crack or rupture with age and

cause water damage to your home.

INSTALLING THE WATER LINE (ON SOME MODELS)

Installation Instructions

BEFORE YOU BEGIN

Recommended copper water supply kits are WX8X2,

WX8X3 or WX8X4, depending on the amount of

tubing you need. Approved plastic water supply lines

are GE SmartConnect™Refrigerator Tubing

(WX08X10002, WX08X10006, WX08X10015 and

WX08X10025).

When connecting your refrigerator to a GE Reverse

Osmosis Water System, the only approved installation

is with a GE RVKit. For other reverse osmosis water

systems, follow the manufacturer’s recommendations.

This water line installation is not warranted by the

refrigerator or icemaker manufacturer. Follow these

instructions carefully to minimize the risk of expensive

water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and

lead to water leakage or flooding. Call a qualified

plumber to correct water hammer before installing

the water supply line to the refrigerator.

To prevent burns and product damage, do not hook

up the water line to the hot water line.

If you use your refrigerator before connecting the

water line, make sure the icemaker power switch is

in the position (on power switch models) or O (off)

the feeler arm is in the STOP (up) position (on feeler

arm models).

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double

insulated or grounded in a manner to prevent the

hazard of electric shock, or is battery powered.

All installations must be in accordance with local

plumbing code requirements.

WHAT YOU WILL NEED (CONT.)

•A GE water supply kit (containing tubing, shutoff

valve and fittings listed below) is available at extra

cost from your dealer or from Parts and Accessories,

800.626.2002.

•A cold water supply. The water pressure must be

between 20 and 120 p.s.i. (1.4–8.1 bar).

•Power drill.

•1/2″or adjustable wrench.

•Straight and Phillips blade screwdriver.

•Two 1/4 outer diameter compression nuts and ″

2 ferrules (sleeves)—to connect the copper tubing

to the shutoff valve and the refrigerator water valve.

•If you are using a GE SmartConnect™Refrigerator

Tubing kit, the necessary fittings are preassembled

to the tubing.

•If your existing copper water line has a flared fitting

at the end, you will need an adapter (available at

plumbing supply stores) to connect the water line to

the refrigerator OR you can cut off the flared fitting

with a tube cutter and then use a compression

fitting. Do not cut formed end from GE

SmartConnect™Refrigerator tubing.

•Shutoff valve to connect to the cold water line.

The shutoff valve should have a water inlet with a

minimum inside diameter of 5/32 at the point of″

connection to the COLD WATER LINE. Saddle-type

shutoff valves are included in many water supply kits.

Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes.

DRILL THE HOLE FOR THE VALVE

Drill a 1/4 hole in the water pipe (even if using ″

a self-piercing valve) using a sharp bit. Remove any

burrs resulting from drilling the hole in the pipe.

Take care not to allow water to drain into the drill.

Failure to drill a 1/4″hole may result in reduced

ice production or smaller cubes.

CHOOSE THE VALVE LOCATION

Choose a location for the valve that is easily

accessible. It is best to connect into the side of

a vertical water pipe. When it is necessary to

connect into a horizontal water pipe, make the

connection to the top or side, rather than at the

bottom, to avoid drawing off any sediment from

the water pipe.

Installation Instructions

Install the shutoff valve on the nearest frequently used

drinking water line.

SHUT OFF THE MAIN WATER

SUPPLY

Turn on the nearest faucet long enough to clear

the line of water.

INSTALLING THE WATER LINE (CONT.)

FLUSH OUT THE TUBING

Turn the main water supply on and flush out the

tubing until the water is clear.

Shut the water off at the water valve after about

one quart (1 liter) of water has been flushed

through the tubing.

CONNECT THE TUBING

TO THE VALVE

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing and

connect it to the shutoff valve.

Make sure the tubing is fully inserted into the

valve. Tighten the compression nut securely.

For plastic tubing from a GE SmartConnect™

Refrigerator Tubing kit, insert the molded end

of the tubing into the shutoff valve and tighten

compression nut until it is hand tight, then tighten

one additional turn with a wrench. Overtightening

may cause leaks.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

Installation Instructions

Saddle-Type

Shutoff Valve

Compression

Nut

SmartConnect™

Tubing

Packing Nut

Outlet Valve Ferrule (sleeve)

FASTEN THE SHUTOFF VALVE

Fasten the shutoff valve to the cold water pipe with

the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

Vertical Cold

Water Pipe

Saddle-Type

Shutoff Valve

Pipe Clamp

TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten or you may crush the

tubing.

Washer

Inlet End

Pipe Clamp

Clamp Screw

ROUTE THE TUBING

Route the tubing between the cold water line and

the refrigerator.

Route the tubing through a hole drilled in the wall

or floor (behind the refrigerator or adjacent base

cabinet) as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing

(about 8 feet [244 cm] coiled into 3 turns of about

10″[25 cm] diameter) to allow the refrigerator to

move out from the wall after installation.

Installation Instructions

CONNECT THE TUBING TO THE

REFRIGERATOR

NOTES:

•Before making the connection to the refrigerator,

be sure the refrigerator power cord is not plugged

into the wall outlet.

•We recommend installing a water filter if your

water supply has sand or particles that could clog

the screen of the refrigerator’s water valve. Install

it in the water line near the refrigerator. If using

GE SmartConnect™Refrigerator Tubing kit,

you will need an additional tube (WX08X10002)

to connect the filter. Do not cut plastic tube to

install filter.

Remove the access cover.

Remove the plastic flexible cap from the water

valve (refrigerator connection).

Place the compression nut and ferrule (sleeve)

onto the end of the tubing as shown. On GE

SmartConnect™Refrigerator Tubing kit,

the nuts are already assembled to the tubing.

Insert the end of the tubing into the water valve

connection as far as possible. While holding the

tubing, tighten the fitting.

For plastic tubing from a GE SmartConnect™

Refrigerator Tubing kit, insert the molded end

of the tubing into the shutoff valve and tighten

compression nut until it is hand tight, then

tighten one additional turn with a wrench.

Overtightening may cause leaks.

TURN THE WATER ON AT THE

SHUTOFF VALVE

Tighten any connections that leak.

CONNECT THE TUBING TO THE

REFRIGERATOR (CONT.)

Fasten the tubing into the clamp provided to

hold it in a vertical position. You may need to

pry open the clamp.

Reattach the access cover.

Tubing Clamp

1/4″Compression

Nut

Ferrule

(sleeve)

SmartConnect™

Tubing

Refrigerator

Connection

1/4″Copper

Tubing

INSTALLING THE WATER LINE (CONT.)

Installation Instructions

REVERSING THE DOOR SWING

When reversing the door swing:

•Read the instructions all the way through before

starting.

•Handle parts carefully to avoid scratching paint.

•Set screws down by their related parts to avoid using

them in the wrong places.

•Provide a non-scratching work surface for

the doors.

IMPORTANT: Once you begin, do not move the

cabinet until door-swing reversal is completed.

These instructions are for changing the hinges from

the right side to the left side—if you ever want to change

the hinges back to the right side, follow these same

instructions and reverse all references to left and right.

IMPORTANT NOTES

Phillips screwdriver

TOOLS REQUIRED

Masking tape

T20 or T25 Torxdriver,

(needed for some

models)

5/16 hex-head ″

socket driver

5/16 open-end″

wrench

Putty knife or thin-blade

screwdriver

PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the

wall. Push the refrigerator back to the wall.

On power switch models, set the icemaker power

switch to the position. On feeler arm models,l (on)

move the feeler arm to the ON (down) position. The

icemaker will not begin to operate until it reaches

its operating temperature of 15°F (–9°C) or below.

It will then begin operation automatically.

NOTE: In lower water pressure conditions, the

water valve may turn on up to 3 times to deliver

enough water to the icemaker.

START THE ICEMAKER

Power

switch

Power switch model

Feeler Arm in the

STOP (up) position

Feeler Arm in

the ON (down) position

Feeler arm model

Installation Instructions

REVERSING THE DOOR SWING (CONT.)

2.1 Tape the door shut with masking tape.

REMOVE THE FREEZER DOOR

2.2 With a 5/16″hex-head socket driver, remove the

screws that hold the top hinge to the cabinet.

2.3 Lift the hinge (and the shim glued to it) straight

up to free the hinge pin from the socket in

the top of the door and set it aside, along with

its screws.

Top Hinge

2.6 Transfer the 2 screws from the opposite side of

the cabinet to the screw holes vacated by the

top hinge removal.

2.5 Set the door on a non-scratching surface with

the outside up.

2.4 Remove the tape and tilt the door away from the

cabinet. Lift it off the center hinge pin.

1.1 Unplug the refrigerator from its electrical

outlet.

BEFORE YOU START

1.2 Empty all door shelves, including the dairy

compartment.

CAUTION: Do not let either door drop to the

floor. To do so could damage the door stop.

Installation Instructions

3.1 Tape the door shut with masking tape.

REMOVE THE FRESH FOOD

DOOR

3.4 Set the door outside-up on a non-scratching

surface.

REMOVE THE FRESH FOOD

DOOR (CONT.)

3.3 Remove the tape and tilt the door away from the

cabinet. Lift the door from the pin in the bottom

hinge bracket. (If the plastic washer sticks to the

door bottom, put it back on the hinge.)

3.2 Using a 5/16″hex-head socket screwdriver and

a 5/16″ open-end wrench, remove the two

screws holding the center hinge (and the shim

glued to it) to the cabinet. Lift the center hinge

to free its pin from the socket in the top of the

door, and set hinge and screws aside. Be careful

not to lose the center hinge spacer and washer.

3.7 Take one of the screws removed in step 2 and start

it in the outermost screw hole on the opposite side.

Do not drive it all the way down–leave enough

space under the screw head for thickness of shim

and bracket.

3.6 Transfer the washer (if your model has one) to the

opposite side.

3.5 Transfer the two screws from the opposite side of

the cabinet to the screw holes vacated by the center

hinge removal.

Installation Instructions

REVERSING THE DOOR SWING (CONT.)

REVERSING THE HARDWARE

4.1 Remove the base grille (if your refrigerator has

one) by pulling it straight out.

4.3 Interchange hinge (and the shim glued to it) and

screws at top right with screws at top left of cabinet.

Do not tighten screws on hinge side at this time.

NOTES:

•Some hinges have four holes. Which holes you

use for installing the hinge depends on which

side you install the hinge.

•The outer edge of the hinge should be parallel

to the edge of the case for correct installation.

Installing the hinge on the left. Installing the hinge on the right.

REVERSING THE DOOR HANDLES

5.1 Transfer fresh food door handle

5.1.1 Remove the handle plug using a

tape-tipped putty knife under the edge,

and remove the screw underneath.

Remove the two screws holding the

handle to the top of the door.

5.1.2 Remove the handle.

5.1.3 Remove the screws from the right edge of the

door top and insert them into the handle screw

holes on the opposite side.

Top

Screws

for Handle

Holes

5.1.4 With tape-tipped putty knife or thin-blade

screwdriver, pry out the plug button from the

hinge hole on the left side of the door and

insert it into the hole on the opposite side that

was vacated by removal of the top hinge.

Plug Button

Plug

4.2 Move the bottom hinge bracket (and shim glued

to it) and plastic washer from the right side to the

left side.

Plastic

Washer

Hinge

Bracket

Models with a hinge bracket

that has 2 screw holes.

Models with a hinge bracket

that has 4 screw holes.

Switch the hinge pin to the

opposite side of the bracket.

Plastic

Washer

Hinge

Bracket

5.1 Transfer fresh food door handle

(cont.)

5.1.5 Pull the plug button from the front

of the door and transfer it to the

opposite side.

5.2 Transfer door stop

5.2.1 Move the metal door stop from the right

end to the left end.

Installation Instructions

To reattach the

handle on the

opposite side.

Plug Button

5.2.2 Move any screws from the left end to

the right end.

Door Stop

Left Side

Right Side

5.3 Reinstalling the Fresh Food Door

Handle

5.3.1 Attach the handle to

the right side of the

door with screws at

the top and under

the handle plug.

5.3.2 Reinstall the handle plug.

5.4.2 Remove the handle.

5.4.3 Remove the screw from the right top edge of the

door and insert it into the handle screw hole on

the left side.

5.4.4 Transfer the door stop as shown on the

preceding page.

5.4.5 Attach the handle to the right edge of the door

with screws at top and bottom, using bottom

holes vacated by removal of the door stop screws.

REVERSING THE DOOR HANDLES

(CONT.)

Top

Bottom

5.4 Transfer Freezer Door Handle

5.4.1 Remove the screw holding the handle to the

top of the door and the two screws holding

the handle to the bottom of the door.

Installation Instructions

6.1.2 Insert the pin on the center hinge into the

socket in the top of the door. Place the spacer,

then the washer, on the hinge pin.

NOTE: The center hinge must be turned over

as shown when mounted on the left side.

Plastic Washer

and Spacer

Hinge Pin

6.2 Rehang the freezer door

6.2.1 Lower the freezer door onto the center

hinge pin. Be sure the washer and

spacer are in place on the pin.

REHANGING THE DOORS (CONT.)

Center Hinge Pin

Plastic Washer

and Spacer

6.2.2 Tilt the door toward the cabinet, lifting the top

hinge so the pin fits into the socket on the top

of the door.

6.2.3. Make sure the door is slightly above the top of

the cabinet and the gap between the doors is

even across the front. Tighten the top hinge

screws. Do not overtighten these screws–tighten

them until they are just snug, then turn them

another one-half turn.

REVERSING THE DOOR SWING (CONT.)

6.1.3 Tilt the door toward the cabinet. As the door is

brought into position, slide the hinge under the

head of the screw which earlier had been partly

driven into the outermost hole. Insert the

remaining screw, then tighten both screws

securely.

6.1 Rehang the fresh food door

6.1.1 Lower the fresh food door onto the

bottom hinge pin. Be sure the washer

is in place on the pin.

REHANGING THE DOORS

Hinge

Bracket

Plastic

Washer

Plastic

Washer

Hinge

Bracket

Models with a hinge bracket

that has 2 screw holes.

Models with a hinge bracket

that has 4 screw holes.

HUMMM...

WHOOSH...

■The new high efficiency compressor may run faster

and longer than your old refrigerator and you may

hear a high-pitched hum or pulsating sound while

it is operating.

■You may hear a whooshing sound when the doors close.

This is due to pressure equalizing within the refrigerator.

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Normal operating sounds.

Newer refrigerators sound different from older refrigerators. Modern refrigerators

have more features and use newer technology.

■You may hear the fans spinning at high speeds.

This happens when the refrigerator is first plugged

in, when the doors are opened frequently or when

a large amount of food is added to the refrigerator

or freezer compartments. The fans are helping to

maintain the correct temperatures.

CLICKS, POPS,

CRACKS and CHIRPS

■You may hear cracking or popping sounds when the

refrigerator is first plugged in. This happens as the

refrigerator cools to the correct temperature.

■The compressor may cause a clicking or chirping

sound when attempting to restart (this could take

up to 5 minutes).

■Expansion and contraction of cooling coils during

and after defrost can cause a cracking or popping

sound.

■On models with an icemaker, after an icemaking

cycle, you may hear the ice cubes dropping into

the ice bucket.

WATER SOUNDS

■The flow of refrigerant through the freezer cooling

coils may make a gurgling noise like boiling water.

■Water dropping on the defrost heater can cause a

sizzling, popping or buzzing sound during the

defrost cycle.

■A water dripping noise may occur during the defrost

cycle as ice melts from the evaporator and flows into

the drain pan.

■Closing the door may cause a gurgling sound due to

pressure equalization.

Do you hear what I hear? These sounds are normal.

For additional information on normal

icemaker operating sounds, see the

About the automatic icemaker section.

Consumer Support Troubleshooting Tips Operating Instructions Safety InstructionsInstallation Instructions

Before you call for service…

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Problem Possible Causes What To Do

Refrigerator does not Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end.

operate Temperature control dial •Move the temperature control dial to a temperature

in 0 position. setting.

Refrigerator is unplugged. •Push the plug completely into the outlet.

The fuse is blown/circuit •Replace fuse or reset the breaker.

breaker is tripped.

Vibration or rattling Roller screws or leveling legs •See Rollers and Leveling Legs.

(slight vibration need adjusting.

is normal)

Motor operates for Normal when refrigerator •Wait 24 hours for the refrigerator to completely

long periods or cycles is first plugged in. cool down.

on and off frequently. Often occurs when large •This is normal.

(Modern refrigerators amounts of food are

with more storage placed in refrigerator.

space and a larger

Door left open. •Check to see if package is holding door open.

freezer require more

Hot weather or frequent •This is normal.

operating time. They

door openings.

start and stop often

Temperature control dial •See About the temperature control dial.

to maintain even

set at the coldest setting.

temperatures.)

Grille and condenser •See Care and cleaning.

need cleaning.

Fresh food or freezer Temperature control dial •See About the temperature control dial.

compartment too warm not set cold enough.

Warm weather or frequent •Set the temperature control dial one step colder.

door openings. See About the temperature control dial.

Door left open. •Check to see if package is holding door open.

Package blocking air duct in •Check to see if package is blocking air duct in freezer

freezer compartment. compartment.

Frost or ice crystals Door left open. •Check to see if package is holding door open.

on frozen food Too frequent or too long

(frost within package door openings.

is normal)

CONSUMER WARRANTY

(for customers in Canada)

Your refrigerator is warranted to be free of defects in material and workmanship.

What is covered How Long Warranted Parts Labour

(From Date of Sale) Repair or Replace

at Camco’s Option

Compressor

Concept II Two (2) Years Two (2) Years Two (2) Years

All other brands Five (5) Years Five (5) Years Five (5) Years

Sealed System (including

evaporator, condenser

tubing and refrigerant)

Concept II Two (2) Years Two (2) Years Two (2) Years

All other brands Five (5) Years Five (5) Years Five (5) Years

All Other Parts One (1) Year One (1) Year One (1) Year

TERMS AND CONDITIONS:

This warranty applies only for single

family domestic use in Canada when the

Refrigerator has been properly installed

according to the instructions supplied by

Camco and is connected to an adequate

and proper utility service.

Damage due to abuse, accident, commercial

use, and alteration or defacing of the serial

plate cancels all obligations of this warranty.

Service during this warranty must be performed

by an Authorized Camco Service Agent.

Neither Camco nor the Dealer is liable for any

claims or damages resulting from any failure

of the Refrigerator or from service delays

beyond their reasonable control.

To obtain warranty service, purchaser must

present the original bill of sale. Components

repaired or replaced are warranted through the

remainder of the original warranty period only.

This warranty is in addition to any statutory

warranty.

WHAT IS NOT COVERED:

• Owner is responsible to pay for service

calls related to product installation and/or

to teach you how to use the product.

• Damage to finish must be reported within

48 hours following the delivery of the

appliance as indicated on the Consumer

Notice label posted on the exterior of the

refrigerator door.

• Improper installation—proper installation

includes adequate air circulation to the

refrigeration system, adequate electrical,

plumbing and other connecting facilities.

• Replacement of house fuses or resetting of

circuit breakers.

• Replacement of light bulbs.

• Damage to product caused by accident, fire,

floods or acts of God.

• Loss of food due to spoilage.

• Proper use and care of product as listed

in the owner’s manual, proper setting of

controls.

• WARRANTOR IS NOT RESPONSIBLE

FOR CONSEQUENTIAL DAMAGES.

IMPORTANT

Keep this warranty and your bill of sale as proof of original purchase and purchase date.

Camco Service is available coast to coast.

If further help is needed concerning this warranty, contact:

Manager, Consumer Relations, Camco Inc.,

Suite 310, 1 Factory Lane, Moncton, N.B. E1C 9M3

General Electric Company

Warranty Registration Department

P.O. Box 32150

Louisville, KY 40232-2150

GE Service Protection Plus™

GE, a name recognized worldwide for quality and dependability, offers you

Service Protection Plus ™—comprehensive protection on all your appliances—

No Matter What Brand!

Benefits Include:

•Backed by GE

•All brands covered

•Unlimited service calls

•All parts and labor costs included

•No out-of-pocket expenses

•No hidden deductibles

•One 800 number to call

You will be completely satisfied with our service protection or you may request your money back

on the remaining value of your contract. No questions asked. It’s that simple.

Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more—any brand!

Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker

coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable

household products are protected against expensive repairs.

Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224

for more information.

*All brands covered, up to 20 years old, in the continental U.S.

We’ll Cover Any Appliance.

Anywhere. Anytime.*

Please place in envelope and mail to:

✁Cut here

Consumer Product Ownership Registration

Important

Mail

Today!

GE Appliances

GE Consumer Products

General Electric Company

Louisville, Kentucky

www.GEAppliances.com

First

Name

Mr. ■

■

■Ms. ■

■

■Mrs. ■

■

■Miss ■

■

Street

Address

City State

Date Placed

In Use

Month Day Year

Zip

Code

Apt. #

Last

Name

Phone

Number _ _

Consumer Product Ownership Registration

Dear Customer:

Thank you for purchasing our product and thank you for placing your confidence in us.

We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to

ensure that your product is registered, or register

online at www.GEAppliances.com.

12 3

Model Number Serial Number

✁Cut here

Complete and mail

your Consumer

Product Ownership

Registration today.

Have the peace of

mind of knowing we

can contact you in

the unlikely event of

a safety modification.

After mailing the

registration below,

store this document

in a safe place. It

contains information

you will need should

you require service.

Our service number

in the USA is:

800 GE CARES

(800.432.2737). In

Canada: 1.888.880.3030.

Read your Owner’s

Manual carefully.

It will help you

operate your new

appliance properly.

Model Number Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, special offers and other important communications from

GE Appliances (GEA).

■

■ Check here if you do not want to receive communications from GEA’s carefully selected partners.

Consumer SupportTroubleshooting TipsOperating Instructions

Safety Instructions

Installation Instructions

Refrigerator Warranty. (For customers in the United States)

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care®technician. To schedule service,

on-line, 24 hours a day, visit us at www.GEAppliances.com,

or call 800.GE.CARES (800.432.2737).

For The Period Of: GE Will Replace:

One Year Any part of the refrigerator which fails due to a defect in materials or workmanship.

From the date of the During this full one-year warranty, GE will also provide, free of charge, all labor

original purchase and in-home service to replace the defective part.

Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator

From the date of the and all connecting tubing) which fails due to a defect in materials or workmanship.

original purchase During this additional four-year warranty, GE will also provide, free of charge, all labor and

in-home service to replace the defective part.

■Service trips to your home to teach you how to use the

product.

■Improper installation, delivery or maintenance.

■Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■Loss of food due to spoilage.

■Damage caused after delivery.

■Replacement of house fuses or resetting of circuit

breakers.

■Replacement of the light bulbs.

■Damage to the product caused by accident, fire, floods or

acts of God.

■Incidental or consequential damage caused by possible

defects with this appliance.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Mesures de sécurité . . . . . . . . . .31–33

Instructions de fonctionnement

Bacs de rangement . . . . . . . . . . .36, 37

Clayettes . . . . . . . . . . . . . . . . . . .35, 36

Commandes de la température . . . .34

Entretien et nettoyage . . . . . . . .39, 40

Machine à glaçons automatique . . . .38

Instructions d’installation

Installation de la

conduite d’eau . . . . . . . . . . . . . .42–46

Inversion de

l’ouverture des portes . . . . . . . . .47–52

Préparation à l’installation

du réfrigérateur . . . . . . . . . . . . .41, 42

En cas de panne

Avant d’appeler un réparateur . .54, 55

Bruits normaux

de fonctionnement . . . . . . . . . . . . . .53

Soutien au consommateur

Garantie . . . . . . . . . . . . . . . . . . . . . .56

Soutien au consommateur . . . . . . . .59

Écrivez ici le numéro de modèle et le

numéro de série :

Modèle #__________________________

Série # __________________________

Vous les trouvez sur une étiquette

dans le coin supérieur gauche du

compartiment réfrigérateur.

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ.

LISEZ TOUTES LES INSTRUCTIONS AVANT

D’UTILISER VOTRE RÉFRIGÉRATEUR.

www.electromenagersge.ca

AVERTISSEMENT!

N’utilisez cet appareil qu’aux fins prévues dans le présent Manuel du propriétaire.

MESURES DE SÉCURITÉ

Pour utiliser un appareil électroménager électrique, vous devez prendre des mesures de sécurité,

en particulier :

■

■Vous devez bien installer et placer votre

réfrigérateur, conformément aux Instructions

d’installation avant de l’utiliser.

■

■Ne permettez jamais aux enfants de grimper, de

monter, de se tenir ou de se pendre aux étagères

de votre réfrigérateur. Ils peuvent endommager

le réfrigérateur et se blesser sérieusement.

■

■Ne touchez jamais les surfaces froides dans le

compartiment congélation quand vos mains sont

humides ou mouillées. Votre peau peut coller à

ces surfaces extrêmement froides.

■

■Ne conservez jamais ou n’utilisez jamais

d’essence ou d’autres liquides ou gaz

inflammables à proximité de votre réfrigérateur

ou de tout autre appareil électroménager.

■

■Dans les réfrigérateurs qui ont des machines à

glaçons, évitez tout contact avec les éléments

mobiles du mécanisme d’éjection ou avec

l’élément chauffant situé à la partie inférieure de

la machine à glaçons. Ne mettez jamais vos doigts

ou vos mains sur le mécanisme de fabrication

automatique de glaçons quand le réfrigérateur

est branché.

■

■Ne laissez jamais vos doigts dans des endroits où

ils risquent d’être pincés. L’écartement entre les

portes et l’armoire est nécessairement petit. Faites

attention de fermer les portes quand des enfants

se trouvent à proximité.

■

■Débranchez votre réfrigérateur avant de le

nettoyer et de le réparer.

NOTE : Nous vous recommandons fortement de faire

accomplir tout service par un technicien qualifié.

■

■Lorsque vous réglez la commande sur 0(arrêt),

l’alimentation électrique de l’ampoule n’est pas

coupée.

■

■Ne recongelez jamais des aliments congelés qui

ont complètement dégelé.

UTILISATION DE RALLONGES ÉLECTRIQUES

Nous vous recommandons fortement de ne pas utiliser de rallonge électrique, à cause d’un danger de

risques possibles de sécurité dans certaines conditions.

Cependant, si vous devez absolument utiliser un cordon rallonge électrique, il est absolument requis que

vous utilisiez un cordon rallonge trifilaire, avec mise à la terre, certifié UL (aux États-Unis) ou ACNOR

(au Canada), avec prise et fiche à trois conducteurs, et à notation électrique de 15 ampères (minimum)

et 120 volts.

DANGER! RISQUE DE PRISE AU PIÈGE D’ENFANT

BONNE MISE AU REBUT DE VOTRE RÉFRIGÉRATEUR

L’enfermement et l’asphyxie des enfants ne sont

pas des histoires du passé. Les réfrigérateurs jetés

ou abandonnés sont toujours dangereux... même

s’ils ne doivent rester là que «quelques jours». Si

vous vous débarrassez de votre vieux réfrigérateur,

suivez les instructions suivantes pour prévenir tout

accident.

Avant de jeter votre vieux réfrigérateur ou

congélateur :

■Enlevez les portes.

■Laissez les clayettes en place, pour éviter que

des enfants puissent facilement grimper

et se tenir dans votre réfrigérateur.

Réfrigérants

Tous les appareils de réfrigération contiennent

des réfrigérants qui, conformément aux lois

fédérales, doivent être enlevés avant toute

élimination de l’appareil. Si vous vous

débarrassez de vieux appareils de réfrigération,

vérifiez, auprès de la société qui s’occupe de

leur élimination, ce que vous devez faire.

Soutien au

consommateur Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ.

LISEZ TOUTES LES INSTRUCTIONS AVANT

D’UTILISER VOTRE RÉFRIGÉRATEUR.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

BRANCHEMENT ÉLECTRIQUE

Ne coupez ou n’enlevez jamais, en n’importe quelles conditions, la troisième broche (mise à la terre)

de votre cordon d’alimentation. Pour votre sécurité personnelle, vous devez bien mettre à la terre cet

appareil électroménager.

Le cordon d’alimentation de cet appareil est muni

d’une fiche à trois broches (bipolaire avec terre)

qui se met dans une prise murale à trois trous

(bipolaire avec terre), pour réduire le risque de

secousse électrique occasionné par cet appareil.

Faites vérifier la prise murale et le circuit électrique

par un électricien qualifié pour vous assurer que

la prise murale est bien mise à la terre.

Si vous avez une prise murale à deux broches

seulement (sans terre), vous êtes personnellement

responsable et obligé de la faire remplacer par une

bonne prise murale avec terre, bien mise à la terre.

Vous devez toujours brancher votre réfrigérateur à

sa propre prise électrique, qui doit avoir un voltage

correspondant à celui de la plaque signalétique de

votre réfrigérateur.

Le rendement de votre réfrigérateur sera meilleur

et vous éviterez ainsi de surcharger les circuits

électriques et de surchauffer le câblage de votre

maison, et éviterez ainsi tout risque d’incendie

provoqué par des câbles surchauffés.

Ne débranchez jamais votre réfrigérateur en

tirant sur le cordon d’alimentation. Tenez toujours

la fiche fermement et enlevez-la de la prise en

tirant droit.

Réparez ou remplacez immédiatement tout cordon

d’alimentation usé ou endommagé. N’utilisez

jamais de cordon fissuré ou usé sur sa longueur

ou à l’une de ses extrémités.

Pour écarter votre réfrigérateur du mur, faites

attention de ne pas écraser ou d’endommager

le cordon d’alimentation.

UTILISATION DE FICHES INTERMÉDIAIRES (OU D’ADAPTATION)

(les fiches intermédiaires ne sont pas autorisées au Canada)

À cause des dangers possibles de sécurité dans certaines conditions, nous vous recommandons

fortement de ne pas utiliser de fiche intermédiaire.

Cependant, si vous décidez malgré tout d’utiliser

une fiche intermédiaire, lorsque le permettent les

codes locaux, vous pouvez faire un branchement

temporaire à une prise murale à deux trous (sans

terre) en utilisant une fiche intermédiaire ayant

un label UL que vous trouverez dans la plupart

des quincailleries.

Vous devez aligner le trou le plus grand de cette

fiche avec le trou le plus grand de la prise murale

pour obtenir une bonne polarité en la branchant

au cordon d’alimentation.

Quand vous débranchez votre cordon

d’alimentation de la fiche intermédiaire, tenez

toujours la fiche en place avec une main tout en

tirant le cordon avec votre autre main. Autrement,

vous allez probablement finir par casser la broche

de mise à la terre de votre fiche intermédiaire.

Si la broche de fil à la terre de votre fiche

intermédiaire se casse, N’UTILISEZ PAS votre

réfrigérateur tant qu’il n’a pas été bien mis à la

terre.

Vous ne mettrez pas à la terre votre appareil ménager en

branchant le contact de terre à une vis du couvercle de la

prise murale, à moins que ce couvercle ne soit métallique

et ne soit pas isolé, et que la prise murale soit bien mise

à la terre par l’intermédiaire du câblage de la maison.

Vous devez faire vérifier votre circuit par un électricien

qualifié pour vous assurer que la prise murale est bien

mise à la terre.

LISEZ ET SUIVEZ SOIGNEUSEMENT CES MESURES DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

www.electromenagersge.ca

AVERTISSEMENT!

Soutien au

consommateur Conseils de dépannage Installation Mesures de sécuritéFonctionnement

Bouton de commande de la température.

Réglages de la commande

Bouton de commande de la température

Le bouton de commande de la température possède neuf positions plus la position 0 1. est la

température la plus élevée, 9la plus basse. Au départ, réglez le bouton de commande à la position 5.

Après avoir utilisé le réfrigérateur quelque temps, réglez le bouton de commande si nécessaire.

Insérez une pièce de monnaie dans l’encoche au milieu du bouton de commande pour pouvoir

tourner celui-ci à la position qui convient le mieux à vos besoins.

24 heures sont nécessaires pour refroidir le réfrigérateur.

Tournez le bouton à la position 0pour arrêter le refroidissement dans les deux compartiments réfrigérateur et

congélateur, mais cela ne coupe pas l’alimentation du réfrigérateur.

Soutien au

consommateur

Conseils de dépannageFonctionnement

Mesures de sécurité

Installation

Clayettes du compartiment réfrigérateur.

www.electromenagersge.ca

Les clayettes se placent à différents niveaux vous permettant de personnaliser l’espace de rangement.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Clayettes pleine largeur

Certains modèles possèdent une clayette

coulissante métallique, une clayette en

verre trempée fixe ou deux clayettes fixes

métalliques. Vous pouvez déplacer ces

clayettes à un autre endroit du

compartiment réfrigérateur.

La clayette coulissante pleine largeur

possède des butées. Lorsqu’elle est placée

correctement sur ses supports, la clayette

s’arrêtera aux butées et ne sortira pas

complètement du réfrigérateur, et ne

s’inclinera pas si vous y placez ou enlevez

de la nourriture.

Pour enlever les clayettes pleine largeur,

relevez l’arrière de la clayette et tirez-la

vers l’avant.

Pour enlever une clayette pleine largeur

lorsque la porte du compartiment

réfrigérateur ne peut pas s’ouvrir

complètement, relevez l’arrière de la

clayette, tirez-la vers l’avant et vers le bas,

inclinez la clayette pour la retirer.

Clayettes demi-largeur

Un côté de la clayette repose sur le

support moulé dans la cloison latérale;

un support de l’autre côté permet

d’accrocher la clayette dans un rail

de la cloison arrière.

Pour enlever la clayette, relevez-la à

l’avant et retirez-la du support et du rail.

Pour remettre la clayette, sélectionnez la

hauteur désirée. Relevez légèrement la

clayette à l’avant, fixez le crochet

supérieur dans le rail, puis abaissez

la clayette sur le support.

REMARQUE : La clayette à droite du rail est

conçue pour s’accrocher dans l’encoche de

droite; la clayette à gauche du rail est conçue

pour s’accrocher dans l’encoche de gauche.

2Soulevez pour dégager

1Relevez

Soutien au

consommateur Conseils de dépannage Installation Mesures de sécuritéFonctionnement

Clayettes du compartiment congélateur.

Certains modèles possèdent une clayette pour moule à glaçons et certains modèles, une clayette étagée

pleine largeur.

Clayette pour moule à glaçons

Pour enlever la clayette pour moule à

glaçons, relevez le côté gauche de la

clayette de ses supports. Tirez ensuite la

clayette vers la gauche pour la libérer des

capuchons de support. Tirez la clayette

vers la droite pour libérer les tenons des

trous de la cloison de la caisse.

Clayette étagée

Pour enlever la clayette étagée :

Relevez légèrement le côté gauche de

la clayette.

Déplacez la clayette vers la gauche pour

libérer son côté droit des trous de la

cloison de la caisse.

Abaissez le côté droit de la clayette,

déplacez-la vers la droite pour l’enlever.

Pour remettre la clayette étagée :

La clayette étant inclinée comme il

est illustré sur la figure, insérez les

extrémités gauches de la clayette dans

les trous de la cloison de la caisse.

Relevez légèrement le côté gauche

de la clayette, relevez-la et insérez les

extrémités droites de la clayette dans

les trous de la cloison de la caisse.

Abaissez la clayette pour la mettre

en place.

Capuchons de support

Bacs de rangement.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bacs à légumes et à fruits

Lorsque l’eau s’accumule au fond des

bacs, videz-les et essuyez-les.

Bac à collation

Le bac à collation peut être placé à

l’emplacement qui convient le mieux

aux besoins de votre famille.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Enlèvement du bac de rangement et du couvercle.

www.electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Enlèvement du bac de rangement et du couvercle

Vous pouvez enlever facilement les bacs

en relevant légèrement les côtés lorsque

le bac dépasse la position de butée stop.

Bac pleine largeur avec couvercle en plastique

Pour enlever le couvercle, soulevez-le de

ses supports, tirez-le vers l’avant, inclinez-

le pour l’enlever.

Bacs doubles avec couvercle en verre

Pour enlever les bacs :

Enlevez les deux bacs.

Relevez l’avant du couvercle en verre

par-dessous et en même temps, tirez-

le vers l’avant aussi loin que possible.

Inclinez-le et enlevez-le. Évitez de

nettoyer le couvercle en verre froid avec

de l’eau chaude, car la grande différence

de température peut le briser.

Enlevez le cadre du bac (enlevez

toujours le couvercle en verre avant

d’enlever le cadre).

Soulevez le cadre des supports de chaque

côté et derrière, tirez-le vers l’avant.

Inclinez-le pour le retirer.

Pour remettre les bacs :

Placez le cadre pour qu’il repose sur

les supports de chaque côté et

derrière.

Remettez le couvercle en verre,

appuyez fermement le bord arrière

dans la rainure arrière du cadre et

abaissez doucement le devant du

couvercle pour le mettre en place.

Replacez les bacs.

Machine à glaçons automatique

(sur certains modèles)

La machine à glaçons produit sept glaçons

par cycle, environ 100 à 130 glaçons par

24 heures, selon la température du

compartiment congélation, la température de

la pièce, le nombre de fois que la porte est

ouverte et les autres conditions d’utilisation.

Il y a deux catégories de machine à glaçons :

le modèle à commutateur de marche et le

modèle à bras palpeur.

Si vous faites fonctionner le réfrigérateur

avant de raccorder l’eau à la machine à

glaçons, mettez le commutateur de marche

en position O (arrêt) ou amenez le bras

palpeur en position (arrêt) en haut.STOP

Après avoir raccordé le réfrigérateur à

l’alimentation d’eau, mettez le commutateur

de marche en position ou amenezI (marche)

le bras palpeur en position (marche) enON

bas. Sur les modèles à commutateur de

marche, la lumière verte s’allume.

Vous entendrez un bourdonnement chaque

fois que la machine à glaçons se remplit

d’eau.

La machine à glaçons se remplit d’eau

quand elle atteint 15°F. Un réfrigérateur

nouvellement installé prend de 12 à 24 heures

pour commencer à produire des glaçons.

Jetez les premiers lots de glaçons pour

permettre à la conduite d’eau de se purger.

Assurez-vous que rien ne gène la course du

bras palpeur.

Quand le bac se remplit jusqu’au niveau du

bras palpeur, la machine à glaçons s’arrête de

produire des glaçons.

Il est normal de trouver des glaçons qui soient

soudés ensemble.

Si vous n’utilisez pas souvent vos glaçons,

les vieux glaçons deviennent opaques,

prennent un mauvais goût et rétrécissent.

Sur les modèles à commutateur de marche, la

lumière verte se met à clignoter si des glaçons

se coincent dans la machine à glaçons. Pour

corriger cette situation, mettez le commutateur

de marche en position et enlevez lesO (arrêt)

glaçons. Remettez le commutateur de marche

en position I (marche) pour remettre en marche

la machine à glaçons. Quand vous remettez en

marche la machine à glaçons, vous devez

attendre 45 minutes avant qu’elle se remette à

fabriquer des glaçons.

NOTE : Dans les maisons qui ont une pression d’eau

plus faible que la moyenne, vous pouvez entendre la

machine à glaçons recommencer plusieurs fois son

cycle pour produire une livraison de glaçons.

Machine à glaçons automatique.

Un réfrigérateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.

Trousse accessoire de machine à glaçons

Si votre réfrigérateur n’est pas déjà équipé

d’une mac hine à glaçons automatique, vous

pouvez acheter une trousse accessoire de

machine à glaçons.

Vérifiez derrière votre réfrigérateur le modèle

de trousse à glaçons que vous devez acheter

pour votre réfrigérateur.

Machine

à glaçons

Bras palpeur

Commutateur de marche

Lumière

verte de

fonctionnement

Soutien au

consommateur Conseils de dépannage Installation Mesures de sécuritéFonctionnement

Le bras

palpeur est

en position

STOP (arrêt)

en haut

Le bras

palpeur est en

position ON

(marche) en

bas

Modèle à bras palpeur

Modèle à commutateur

de marche

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Soins et nettoyage de votre réfrigérateur. www.electromenagersge.ca

Nettoyage de l’extérieur

Les poignées de porte et les garnitures (sur

certains modèles). Nettoyez avec un linge

trempé dans de l’eau savonneuse. Séchez

avec un linge doux.

Conservez l’extérieur propre. Essuyez avec un

linge propre légèrement humecté de cire

à appareil électroménager ou de détersif

liquide à vaisselle doux. Séchez et polissez

avec un linge doux, propre.

N’essuyez jamais votre réfrigérateur avec un

torchon sale ou une serviette mouillée. Cela peut

laisser un résidu qui risque d’endommager la

peinture. N’utilisez jamais de tampon à récurer,

de nettoyant en poudre, d’eau de javel ou de

produit nettoyant contenant un agent de

blanchiment, car ces produits peuvent rayer

et endommager la peinture.

Nettoyage de l’intérieur

Pour aider à empêcher les odeurs, laissez une

boîte ouverte de bicarbonate de soude

dans les compartiments réfrigération et

congélation.

Débranchez votre réfrigérateur avant de le

nettoyer. Si ce n’est pas pratique, enlevez

toute humidité au moyen d’une éponge

ou d’un chiffon pour nettoyer autour des

commutateurs, des lumières ou des

réglages.

Utilisez une solution d’eau chaude et de

bicarbonate de soude 15 ml (soit une

cuillère à soupe environ) de bicarbonate de

soude dans 1 litre (soit une pinte) d’eau).

Cette solution nettoie tout en neutralisant

les odeurs. Rincez et séchez en essuyant.

Après avoir nettoyé les joints de porte,

appliquez une mince couche de vaseline

sur les joints du côté charnières afin de

les empêcher de coller et de se déformer.

Évitez de nettoyer les clayettes froides en verre

(sur certains modèles) à l’eau chaude, parce

qu’elles risquent de se casser à cause de la

grande différence de températures. Manipulez

avec soins le verre. Vous pouvez briser en éclats

le verre trempé en le heurtant.

Ne lavez aucune pièce en matière plastique de

votre réfrigérateur dans votre machine à laver

la vaisselle.

Le condenseur

Vous n’avez pas besoin de nettoyer souvent le

condenseur en milieu domestique normal.

Cependant, en milieu particulièrement gras

ou poussiéreux, vous devez nettoyer

périodiquement le condenseur pour obtenir

un fonctionnement efficace de votre

réfrigérateur.

Pour nettoyer le condenseur, tournez le

bouton de commande de la température

à 0. Enlevez la poussière à l’aide d’un balai

ou d’un aspirateur.

Pour obtenir de bons résultats, utilisez une

brosse spécialiement conçue à cette fin.

Vous la trouverez en vente dans la plupart

des magasins de pièces d’appareils

électroménagers.

Nettoyage du serpentin

du condenseur.

Soutien au

consommateur Conseils de dépannage Installation Mesures de sécuritéFonctionnement

Derrière votre réfrigérateur

Faites attention quand vous écartez

votre réfrigérateur du mur. Vous pouvez

endommager votre revêtement de

plancher, en particulier s’il est matelassé

ou s’il a une surface en relief.

Tournez les pieds de nivellement à chaque

coin avant du réfrigérateur vers la gauche

pour que les roulettes supportent le poids

du réfrigérateur. Tirez le réfrigérateur en

ligne droite et remettez-le en place en

poussant en ligne droite. Vous pouvez

endommager le revêtement de plancher

ou votre réfrigérateur en le déplaçant

latéralement.

Lorsque vous remettez en place votre

réfrigérateur, assurez-vous de ne pas le rouler

sur le cordon d’alimentation ou la conduite d’eau

de la machine à glaçons (sur certains modèles).

Après avoir remis le réfrigérateur en

place en le faisant rouler, tournez les

pieds vers la droite pour qu’ils

supportent de nouveau le poids

du réfrigérateur.

Pour de longues vacances ou absences,

enlevez tous vos aliments et débranchez

votre réfrigérateur. Mettez le bouton de

commande de la température en position 0

et nettoyez l’intérieur avec une solution de

bicarbonate de soude, de 15 ml (une

cuillère à soupe) de bicarbonate de soude

pour 1 litre (une pinte) d’eau. Laissez les

portes ouvertes.

Mettez le commutateur de marche de la

machine à glaçons en position O (arrêt)

ou amenez le bras palpeur en position

STOP (arrêt) en haut (selon le modèle)

et fermez l’alimentation d’eau du

réfrigérateur.

Si la température risque de descendre

en dessous du point de congélation,

demandez à un technicien qualifié de

purger votre système d’alimentation d’eau

(sur certains modèles) pour empêcher des

inondations pouvant occasionner des

dégâts sérieux.

Soins et nettoyage de votre réfrigérateur.

Préparation de départ en vacances

Préparation de déménagement

Fixez en place toutes les pièces mobiles,

comme la grille, les clayettes et les tiroirs,

à l’aide de ruban adhésif, pour empêcher

tout dommage.

Assurez-vous que votre réfrigérateur soit en

position droite pendant le déménagement.

Remplacement de l’ampoule

Pour remplacer une ampoule grillée,

débranchez le réfrigérateur, dévissez

l’ampoule après l’avoir laissé refroidir

et remplacez-la par une ampoule pour

appareil électroménager de puissance

identique ou moindre.

Le fait de tourner la commande de température

à 0ne coupe pas l’alimentation électrique au

circuit des lampes.

AVANT DE COMMENCER

Veuillez lire toutes les directives attentivement.

•IMPORTANT – Conservez ces

instructions pour l’inspecteur local.

•IMPORTANT – Respectez toutes les

ordonnances et les codes locaux.

•Note à l’installateur – Assurez-vous de laisser ces

instructions au consommateur.

•Note au consommateur – Conservez ces

instructions pour référence future.

•Niveau de compétence – L’installation de cet appareil

nécessite des compétences mécaniques de base.

•Temps d’installation – Installation du réfrigérateur :

15 minutes

Inversion du sens d’ouverture

des portes :

1 heure

•L’installateur est responsable de bien installer ce

réfrigérateur.

•Toute panne du produit due à une mauvaise

installation n’est pas couverte par la garantie.

• N’installez jamais votre réfrigérateur dans un

emplacement où la température ambiante sera

inférieure à 16°C (60°F). Il ne se mettra pas en marche

suffisamment souvent pour maintenir des températures

convenables.

• Installez votre réfrigérateur sur un plancher

suffisamment solide pour le porter lorsqu’il est plein.

EMPLACEMENT DU RÉFRIGÉRATEUR

Si vous avez des questions, appelez le 1.800.361.3400 ou visitez notre site Web à l’adresse :

www.electromenagersge.ca

Instructions

Réfrigérateur

d’installation

Modèles 15, 16, 17, 18

Prévoyez les dégagements suivants pour faciliter

l’installation, la bonne circulation d’air et les

raccordements de plomberie et d’électricité.

• Côtés : 19 mm (3/4 po)

• Dessus : 25 mm (1 po)

• Arrière : 25 mm (1 po)

DÉGAGEMENTS

Si votre réfrigérateur a une machine à glaçons, il faut le

brancher à une conduite d’eau froide. Vous pouvez

acheter une trousse d’alimentation d’eau GE (contenant

la tuyauterie, le robinet d’arrêt, les joints et les

instructions) chez votre revendeur ou en vous adressant

à notre site Web à l’adresse www.electromenagersge.ca

ou à notre service de Pièces et accessoires au numéro

de téléphone 1.888.261.3055

ALIMENTATION D’EAU DE

LA MACHINE À GLAÇONS

(SUR CERTAINS MODÈLES)

INSTALLATION DE LA CONDUITE D’EAU (SUR CERTAINS MODÈLES)

Nous recommandons les trousses d’alimentation d’eau

en cuivre WX8X2, WX8X3, WX8X4, selon le montant de

conduite dont vous avez besoin. Nous approuvons les

conduites d’eau en matière plastique GE SmartConnect™

Regrigerator Tubing (WX08X10002, WX08X10006,

WX08X10015 et WX08X10025).

Si vous installez un système d’eau GE Reverse Osmosis

dans votre réfrigérateur, la seule installation approuvée

est celle de la trousse GE RVKIT. Pour les autres systèmes

d’osmose de l’eau, suivez les recommandations du

fabricant.

Cette installation de conduite d’eau n’est pas garantie

par le fabricant de réfrigérateur ou de machine à glaçons.

Suivez soigneusement ces instructions pour minimiser le

risque de dommages onéreux d’inondation.

Les coups de bélier (eau qui donne des coups dans les

tuyaux) dans la tuyauterie de la maison peuvent

occasionner des dommages aux pièces de votre

réfrigérateur, ainsi que des fuites ou des inondations.

Appelez un plombier certifié pour corriger les coups de

bélier avant d’installer la conduite d’eau de votre

réfrigérateur.

AVANT DE COMMENCER

Pour prévenir toute brûlure et tout dommage à votre

réfrigérateur, ne branchez jamais la conduite d’eau à

une canalisation d’eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher la

conduite d’eau, assurez-vous de laisser le commutateur

de la machine à glaçon en position (sur les0 (arrêt)

modèles avec commutateur) ou le bras palpeur en position

STOP (arrêt) en haut (sur les modèles avec bras palpeur).

N’installez jamais les tuyaux de la machine à glaçon dans

des endroits où la température risque de descendre en

dessous du point de congélation.

Si vous utilisez un outil électrique (comme une perceuse

électrique) pendant l’installation, assurez-vous que

l’isolement ou le câblage de cet outil empêche tout

danger de secousse électrique.

Vous devez procéder à toutes vos installations

conformément aux exigences de votre code local de

plomberie.

AVANT DE COMMENCER (SUITE)

Les pieds de nivellement situés à proximité des coins

avant du réfrigérateur sont réglables. Ils maintiennent

fermement le réfrigérateur en place et l’empêchent de

bouger lors de l’ouverture des portes. Les pieds de

nivellement doivent être réglés de sorte que l’avant du

réfrigérateur soit suffisamment relevé pour que les

portes se ferment facilement lorsqu’elles se trouvent à

mi-parcours.

Tournez les pieds de nivellement vers la droite pour

relever le réfrigérateur, vers la gauche pour l’abaisser.

Les roulettes situées à proximité des pieds

de nivellement vous permettent de déplacer

le réfrigérateur du mur pour le nettoyage.

ROULETTES ET PIEDS

DE NIVELLEMENT

Tournez les pieds vers la gauche jusqu’à ce que le

poids du réfrigérateur soit transféré sur les roulettes.

Après avoir remis le réfrigérateur en place, tournez

les pieds vers la droite jusqu’à ce qu’ils supportent

le poids du réfrigérateur.

ROULETTES ET PIEDS

DE NIVELLEMENT (SUITE)

Instructions d’installation

•Vous pouvez acheter une trousse d’alimentation

d’eau GE (contenant un tuyau, un robinet d’arrêt

et les joints énumérés ci-dessous) chez votre distributeur

local ou en le commandant au service de pièces et

accessoires, au 1.888.261.3055.

•Une alimentation d’eau froide. La pression de l’eau doit

être entre 20 et 120 p.s.i. (1,4 et 8,1 bar).

•Une perceuse électrique.

•Une clé de 1/2 po ou une clé anglaise.

•Un tournevis à lame plate et un tournevis Phillips.

•Deux écrous à compression d’un diamètre extérieur

de 1/4 po et deux bagues (manchons)—pour brancher

le tuyau en cuivre au robinet d’arrêt et au robinet d’eau

du réfrigérateur.

OU BIEN

•Si vous utilisez une trousse GE SmartConnect

™

Refrigerator Tubing, les garnitures nécessaires sont déjà

montées au tuyau.

•

Si votre canalisation d’eau actuelle a un raccord évasé

à une extrémité, vous aurez besoin d’un adaptateur

(que vous trouverez dans votre magasin de matériel de

plomberie) pour brancher le tuyau d’eau au réfrigérateur,

OU BIEN vous pouvez couper le raccord évasé à l’aide

d’un coupe-tube, puis utiliser un raccord à compression.

Ne coupez jamais l’extrémité finie d’un tuyau de la trousse

GE SmartConnect™Refrigerator Tubing.

•Un robinet d’arrêt pour brancher le tuyau d’eau froide.

Le robinet d’arrêt doit avoir une entrée d’eau avec un

diamètre intérieur minimal de 0,45 cm (5/32 po) au

point de jonction avec LA CONDUITE D’EAU

FROIDE. Des robinets d’arrêt à étrier sont souvent

inclus dans les trousses d’alimentation d’eau. Avant

d’acheter, assurez-vous que le robinet à étrier se

conforme à vos codes de plomberie locaux.

CE DONT VOUS AUREZ BESOIN

(SUITE)

CE DONT VOUS AUREZ BESOIN

•Tuyaux en cuivre ou rousse GE SmartConnect™

Refrigerator Tubing, diamètre extérieur de 1/4 po pour

brancher le réfrigérateur à l’alimentation d’eau. Si vous

utilisez un tuyau en cuivre, assurez-vous que les deux

extrémités du tuyau soient coupées bien droit.

Pour trouver la longueur de tuyau dont vous aurez besoin :

mesurez la distance qui va du robinet d’eau situé derrière

le réfrigérateur jusqu’au tuyau d’alimentation d’eau.

Ajoutez 2,44 m (8 pieds). Assurez-vous qu’il y ait assez de

tuyau en trop (environ 2,44 m [8 pieds] enroulés trois fois

en cercles d’environ 25 cm [10 po] de diamètre) pour

vous permettre de décoller le réfrigérateur du mur après

l’installation.

Les trousses GE SmartConnect

™Refrigerator Tubing sont

disponibles dans les dimensions suivantes :

0,6 m (2 pi) – WX08X10002

1,8 m (6 pi) – WX08X10006

4,6 m (15 pi) – WX08X10015

7,6 m (25 pi) – WX08X10025

Assurez-vous que votre trousse ait au moins 2,4 m (8 pieds)

comme indiqué ci-dessus.

NOTE : Les seuls tuyaux en matière plastique approuvés

par GE sont ceux qui font fournis dans les trousses

GE SmartConnect™Refrigerator Tubing. N’utilisez

jamais un autre tuyau en matière plastique, car le tuyau

d’alimentation d’eau est tout le temps sous pression.

Certaines catégories de tuyaux en matière plastique

peuvent devenir cassants avec l’âge et peuvent se fendre,

en occasionnant des dommages d’inondation dans votre

maison.

Instructions d’installation

INSTALLATION DE LA CONDUITE D’EAU (SUITE)

Fixez le robinet d’arrêt au tuyau d’eau froide à l’aide

du collier de serrage.

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d’arrêt à étrier sont

illégaux et leur utilisation n’est pas autorisée au

Massachusetts. Consultez votre plombier local.

FERMEZ L’ALIMENTATION

PRINCIPALE D’EAU

Ouvrez le robinet le plus proche suffisamment

longtemps pour purger le tuyau.

Installez le robinet d’arrêt sur la canalisation d’eau

potable la plus fréquemment utilisée.

Choisissez, pour le robinet, un emplacement

facilement accessible. Il vaut mieux le brancher de

côté à un tuyau vertical. Si vous devez le brancher à un

tuyau horizontal, faites le branchement en haut ou de

côté, plutôt qu’en bas du tuyau, pour éviter de recevoir

des sédiments du tuyau d’alimentation d’eau.

CHOISISSEZ L’EMPLACEMENT

DU ROBINET

Percez un trou de 1/4 po dans le tuyau d’eau,

à l’aide d’un foret dur. Enlevez toute barbure due au

perçage du trou dans le tuyau. Faites attention de ne

pas laisser de l’eau couler dans votre perceuse

électrique. Si vous ne percez pas un trou de 1/4 po,

vous obtiendrez une alimentation d’eau réduite et

des glaçons plus petits.

PERCEZ UN TROU POUR

LE ROBINET

FIXEZ LE ROBINET D’ARRÊT

Serrez les vis du collier jusqu’à ce que la rondelle

d’étanchéité commence à enfler.

NOTE : Ne serrez pas trop. Vous risquez d’écraser le

tuyau de cuivre.

SERREZ LE COLLIER DE SERRAGE

Tuyau vertical

d’eau froide

Robinet d’arrêt

à étrier

Rondelle

Entrée

Collier de serrage

Vis du collier

Acheminez le tuyau du tuyau d’eau froide au

réfrigérateur.

Faites passer le tuyau par un trou percé dans le mur

ou le plancher (derrière le réfrigérateur ou au niveau

de l’armoire de cuisine adjacente), aussi près du mur

que possible.

NOTE : Assurez-vous qu’il y ait assez de tuyau en

trop (environ 2,44 m [8 pieds] enroulés trois fois en

cercles d’environ 25 cm [10 po] de diamètre) pour

vous permettre de décoller le réfrigérateur du mur

après l’installation.

ACHEMINEZ LE TUYAU

Collier de serrage

Instructions d’installation

Placez un écrou de compression et une bague

(manchon) à l’extrémité du tuyau et branchez-les au

robinet d’arrêt.

Assurez-vous que le tuyau soit bien inséré dans le

robinet. Serrez fort l’écrou de compression.

Pour le tuyau en matière plastique d’une trousse

GE SmartConnect™Refrigerator Tubing, insérez

l’extrémité moulée du tuyau dans le robinet d’arrêt et

serrez l’écrou de compression à la main, puis serrez un

autre demi tour avec une clé. Si vous serrez trop fort,

vous pouvez occasionner des fuites.

BRANCHEZ LE TUYAU AU ROBINET

Ouvrez le robinet d’alimentation principale d’eau

et purgez le tuyau jusqu’à ce que l’eau soit claire.

Fermez l’eau au niveau du robinet d’eau après

écoulement d’environ 1 litre (1 quart) d’eau par le

tuyau.

PURGEZ LE TUYAU

NOTES :

•Avant de brancher le tuyau à votre réfrigérateur,

assurez-vous que le cordon d’alimentation électrique

du réfrigérateur ne soit pas branché à la prise murale.

•Nous vous recommandons de poser un filtre à eau

si votre alimentation d’eau contient du sable ou des

particules qui peuvent boucher la grille du robinet

d’eau de votre réfrigérateur. Installez-le sur la

conduite d’eau près de votre réfrigérateur. Si vous

utilisez une trousse GE SmartConnect™Refrigerator

Tubing, vous aurez besoin d’un tuyau additionnel

(WX08X10002) pour brancher le filtre. Ne coupez

jamais un tuyau en matière plastique pour installer

votre filtre.

Enlevez le couvercle d’accès.

Enlevez le capuchon en matière plastique flexible du

robinet d’arrêt d’eau (branchement du réfrigérateur).

Placez l’écrou de compression et la bague (manchon)

à l’extrémité du tuyau comme l’indique l’illustration.

Si vous utilisez une trousse GE SmartConnect™

Refrigerator Tubing, les écrous sont déjà assemblés

au tuyau.

BRANCHEZ LE TUYAU À VOTRE

RÉFRIGÉRATEUR

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d’arrêt à étrier sont

illégaux et leur utilisation n’est pas autorisée au

Massachusetts. Consultez votre plombier local.

Robinet d’arrêt

à étrier

Écrou de

compression

Tuyau

SmartConnect™

Presse-joint

Robinet de sortie Bague (manchon)

Instructions d’installation

Resserrez tout joint qui fuit.

FERMEZ L’EAU AU NIVEAU DU

ROBINET D’ARRÊT

Disposez la spirale de tuyau en cuivre de manière

à ce qu’elle ne vibre pas contre l’arrière de votre

réfrigérateur ou contre le mur. Mettez votre

réfrigérateur à sa place contre le mur en le poussant.

BRANCHEZ VOTRE

RÉFRIGÉRATEUR

INSTALLATION DE LA CONDUITE D’EAU (SUITE)

Insérez l’extrémité du tuyau dans le branchement

du robinet d’arrêt d’eau, le plus loin que possible.

Tout en tenant le tuyau, serrez le raccord.

Si vous utilisez un tuyau en matière plastique d’une

trousse GE SmartConnect™Refrigerator Tubing,

insérez l’extrémité moulée du tuyau dans le robinet

d’arrêt et serrez l’écrou de compression à la main, puis

serrez un autre tour avec une clé. Si vous serrez trop

fort, vous pouvez occasionner des fuites.

Fixez le tuyau au collet fourni pour le tenir en position

verticale. Il est possible que vous ayez à disjoindre

le collet.

BRANCHEZ LE TUYAU À VOTRE

RÉFRIGÉRATEUR (SUITE)

Écrou de

compression de

0,63 cm (1/4 po)

Collet

à tuyau

Tuyau de 0,63 cm (1/4 po)

Collet

(manchon)

Branchement

au réfrigérateur

Tuyau

SmartConnect™

Remettez le couvercle d’accès.

METTEZ EN MARCHE LA

MACHINE À GLAÇONS

Sur les modèles à commutateur de marche, mettez

le commutateur de la machine à glaçons en position I

(marche). Sur les modèles à bras palpeur, amenez

le bras palpeur en position ON (marche) en bas.

La machine à glaçons ne se met en marche que

lorsqu’elle atteint une température de fonctionnement

de –9°C (15°F) ou moins. Elle commence

immédiatement à fonctionner.

NOTE : Si votre pression d’eau est trop faible, le

robinet peut se remettre en marche jusqu’à trois

fois pour envoyer suffisamment d’eau à la machine

à glaçons.

Commutateur

Modèle à commutateur de marche

Le bras

palpeur est en

position STOP

(arrêt) en haut

Le bras palpeur

est en position

ON (marche)

en bas

Modèle à bras palpeur

Instructions d’installation

INVERSION DE L’OUVERTURE DES PORTES

Pour inverser le sens d’ouverture des portes :

•Lisez toutes les directives avant de commencer.

•Manipulez les pièces avec précaution pour éviter de

rayer la peinture.

•Posez les vis à côté des pièces correspondantes pour ne

pas les utiliser aux mauvais endroits.

•Posez les portes sur un plan de travail qui ne risque pas

de rayer la peinture.

IMPORTANT : Une fois commencée votre inversion du

sens d’ouverture des portes, ne déplacez jamais votre

réfrigérateur avant d’avoir terminé.

Ces directives s’appliquent à l’inversion des charnières

du côté droit au côté gauche. Si vous voulez remettre

les charnières à droite, suivez les mêmes directives en

inversant toutes les références aux côtés gauche et droit.

NOTES IMPORTANTES

Tourne-écrou à douille de 5/16 po

OUTILS REQUIS

Tournevis Phillips

Couteau à mastiquer ou

tournevis à lame mince

Ruban-cache

Tournevis à tête de force

T 20 ou T 25, (nécessaire

pour cértains modèles)

Clé ouverte de 5/16 po

1.1 Débranchez le réfrigérateur.

AVANT DE COMMENCER

1.2 Videz tous les balconnets y compris le

compartiment laitier.

ATTENTION : Ne laissez pas tomber la porte sur le

sol ce qui pourrait endommager la butée de porte.

INVERSION DE L’OUVERTURE DES PORTES (SUITE)

Instructions d’installation

2.1 Maintenez la porte fermée avec du ruban

à masquer.

ENLÈVEMENT DE LA PORTE

DU CONGÉLATEUR

2.2 À l’aide d’un tourne-écrou hex. de 5/16 po,

enlevez les vis qui retiennent la charnière

supérieure à la caisse.

2.3 Enlevez la charnière (et la cale qui est collée)

en la soulevant pour libérer l’axe de charnière

du trou sur le dessus de la porte et mettez-la

de côté avec ses vis.

Charnière supérieure

2.4 Enlevez le ruban et inclinez la porte en

l’éloignant de la caisse. Soulevez-la de l’axe

de charnière centrale.

2.6 Transférez les 2 vis du côté opposé de la caisse

dans les trous laissés libres par l’enlèvement de

la charnière supérieure.

2.5 Placez la porte sur une surface antiégratignure

avec la surface extérieure vers le haut.

Instructions d’installation

3.1 Maintenez la porte fermée avec du ruban à masquer.

ENLÈVEMENT DE LA PORTE

DU RÉFRIGÉRATEUR

3.3 Enlevez le ruban et inclinez la porte en l’éloignant

de la caisse. Relevez la porte de l’axe dans le

support de charnière inférieure (si la rondelle

en plastique colle au bas de la porte, replacez-la

sur la charnière).

3.2 À l’aide d’un tourne-écrou hex. de 5/16 po et

d’une clé ouverte de 5/16 po, enlevez les deux

vis maintenant la charnière centrale (et la cale

qui y est collée) à la caisse. Relevez la charnière

centrale pour libérer son axe du trou au-dessus

de la porte et mettez la charnière et ses vis de

côté. Assurez-vous de ne pas perdre la rondelle

et la pièce d’espacement de la charnière

centrale.

3.4 Placez la porte avec l’extérieur vers le haut sur une

surface antiégratignure.

ENLÈVEMENT DE LA PORTE

DU RÉFRIGÉRATEUR (SUITE)

3.7 Prenez l’une des vis enlevées à l’étape 2 et insérez-la

dans le trou extérieur du côté opposé. Ne l’insérez

pas complètement. Laissez suffisamment d’espace

sous la tête de la vis pour l’épaisseur du support et

de la cale.

3.6 Transférez la rondelle (si votre modèle en possède

une) au côté opposé.

3.5 Transférez les deux vis du côté opposé de la caisse

dans les trous laissés libres par l’enlèvement de la

charnière centrale.

INVERSION DE L’OUVERTURE DES PORTES (SUITE)

Instructions d’installation

INVERSION DE LA QUINCAILLERIE

4.1 Enlevez la grille inférieure (si votre réfrigérateur

en possède une) en la tirant tout droit.

4.3 Intervertissez la charnière (et la cale qui est collée)

et les vis dans le coin supérieur droit avec les vis du

coin supérieur gauche de la caisse. Ne serrez pas

les vis du côté de la charnière pour l’instant.

REMARQUES :

•Certaines charnières possèdent quatre trous.

Les trous à utiliser pour l’installation de la

charnière dépendent du côté où vous installez

la charnière.

•Le bord extérieur de la charnière doit être

parallèle avec le bord de la caisse pour une

installation correcte.

Installation de la charnière

à gauche

Installation de la charnière

à droite

INVERSION DES POIGNÉES

DE PORTE

5.1 Transfert de la poignée de porte

du réfrigérateur

5.1.1 Enlevez le capuchon de la poignée à

l’aide d’un couteau à mastic en plaçant

la pointe, qui a été recouverte de

ruban, sous le bord et enlevez la vis qui

se trouve en dessous du capuchon.

Enlevez les deux vis maintenant la

poignée sur le dessus de la porte.

5.1.2 Enlevez la poignée.

5.1.3 Enlevez les vis du côté droit du dessus de la

porte et insérez-les dans les trous des vis de

poignée du côté opposé.

Dessus

Vis pour

trous de

poignée

5.1.4 À l’aide d’un couteau à mastic ou d’un tournevis

à lame fine dont le bout a été recouvert de

ruban, enlevez le capuchon du trou de la

charnière du côté gauche de la porte et insérez-

le dans le trou du

côté opposé, laissé

libre par l’enlèvement

de la charnière

supérieure.

Capuchon

4.2 Déplacez le support de la charnière inférieure (et la

cale qui est collée) et la rondelle en plastique du côté

droit au côté gauche.

Rondelle en

plastique

Support

de charnière

Modèles avec support de

charnière qui ont deux trous

de vis.

Modèles avec support de

charnière qui ont quatre trous de

vis.

Changez l’axe de charnière au

côté opposite de la charnière.

Rondelle en

plastique

Support

de charnière

Instructions d’installation

5.1 Transfert de la poignée de porte

du réfrigérateur (suite)

5.1.5 Retirez le capuchon à l’avant de la

porte et transférez-le du côté opposé.

5.2 Transfert de la butée de porte

5.2.1 Déplacez la butée de porte métallique du

côté droit au côté gauche.

Pour fixer la

poignée sur le

côté opposé.

Capuchon

5.2.2 Déplacez toutes les vis du côté gauche

au côté droit.

Butée de porte

Côté gauche

Côté droit

5.3 Remise de la poignée de la porte

du réfrigérateur

5.3.1 Fixez la poignée au côté

droit de la porte avec

les vis sur le dessus et

sous le capuchon de

la poignée.

INVERSION DES POIGNÉES

DE PORTE (SUITE)

5.3.2 Remettez le capuchon

de la poignée.

5.4.2 Enlevez la poignée.

5.4.3 Enlevez la vis du côté supérieur droit de la porte

et insérez-la dans le trou de la poignée sur le

côté gauche.

5.4.4 Transférez la butée de porte comme il est

illustré à la page précédente.

5.4.5 Fixez la poignée au côté droit de la porte avec

les vis sur le dessus et le dessous, en utilisant les

trous inférieurs laissés libres par l’enlèvement

des vis de la butée

de porte.

Dessus

Dessous

5.4 Transfert de la poignée de la porte

du congélateur

5.4.1 Enlevez la vis maintenant la poignée sur le

dessus de la porte et les deux vis maintenant

la poignée sur le

dessous de la porte.

Instructions d’installation

6.1 Remontage de la porte

du réfrigérateur

6.1.1 Placez la porte du réfrigérateur sur

l’axe de charnière inférieure. Assurez-

vous que la rondelle se trouve bien

sur l’axe.

REMONTAGE DES PORTES

6.1.2 Insérez l’axe sur la charnière centrale, dans

l’emplacement sur le dessus de la porte. Mettez

la pièce d’espacement, puis la rondelle sur l’axe

de charnière. La charnièreREMARQUE :

centrale doit être retournée comme il est

illustré lors du montage du côté gauche.

6.1.3 Inclinez la porte vers la caisse. Lorsque la porte

est amenée en position, faites coulisser la

charnière sous la tête de la vis qui a été insérée

précédemment dans le trou extérieur de la

caisse. Insérez la vis restante, puis serrez bien

les deux vis.

Rondelle en plastique

et pièce d’espacement

Axe de charnière

6.2 Remontage de la porte

du congélateur

6.2.1 Placez la porte du congélateur sur l’axe

de charnière centrale. Assurez-vous que

la rondelle et la pièce d’espacement sont

bien placées sur l’axe.

REMONTAGE DES PORTES (SUITE)

Axe de charnière centrale

Rondelle en

plastique et pièce

d’espacement

6.2.2 Inclinez la porte vers la caisse, relevez la

charnière supérieure pour que l’axe s’insère

dans l’emplacement sur le dessus de la porte.

6.2.3. Assurez-vous que la porte se trouve légèrement

au-dessus de la caisse et que l’écartement entre

les portes est le même. Serrez les vis de la

charnière supérieure. Ne serrez pas trop fort

ces vis. Serrez-les pour qu’elles soient bien

en place puis vissez d’un demi-tour

supplémentaire.

INVERSION DE L’OUVERTURE DES PORTES (SUITE)

Axe de

charnière

Rondelle

en plastique

Rondelle

plastique

Axe de

charnière

Modèles avec support de

charnière qui ont deux trous

de vis.

Modèles avec support de

charnière qui ont quatre trous

de vis.

Bruits normaux de fonctionnement.

www.electromenagersge.ca

Les réfrigérateurs plus récents font des bruits différents de ceux

des anciens. Les réfrigérateurs modernes présentent plus de

fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH....

■Le nouveau compresseur à rendement élevé peut

fonctionner plus longtemps et plus vite que votre

ancien réfrigérateur et vous pouvez entendre un son

modulé ou un ronflement aigu pendant son

fonctionnement.

■Vous pouvez entendre un sifflement lorsque les portes

se ferment. Cela vient de l’équilibrage de pression dans

le réfrigérateur.

■Vous pouvez entendre les ventilateurs tourner

à hautes vitesses. Cela se produit lorsque le

réfrigérateur vient d’être branché, lorsque les portes

sont ouvertes fréquemment ou lors de l’ajout d’une

grande quantité d’aliments dans les compartiments

congélateur ou réfrigérateur. Les ventilateurs

permettent de maintenir les bonnes températures.

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRÉSILLEMENTS

■Vous pouvez entendre des craquements ou des

claquements lorsque le réfrigérateur est branché

pour la première fois. Cela se produit lorsque le

réfrigérateur se refroidit à la bonne température.

■Le compresseur peut causer un clic ou un

grésillement lors de la tentative de redémarrage

(cela peut prendre 5 minutes).

■L’expansion et la contraction des serpentins de

refroidissement pendant et après le dégivrage

peuvent causer un craquement ou un claquement.

■Sur les modèles équipés d’une machine à glaçons,

après un cycle de fabrication de glaçons, vous pouvez

entendre les glaçons tomber dans le bac.

BRUITS D’EAU

■Le passage de l’agent frigorifique dans les serpentins

de refroidissement du congélateur peut être

accompagné d’un gargouillement semblable à celui

de l’eau en ébullition.

■L’eau tombant sur l’élément chauffant de dégivrage

peut faire un bruit de grésillement, de claquement

ou de bourdonnement pendant le cycle de

dégivrage.

■Un bruit de suintement d’eau peut être entendu

pendant le cycle de dégivrage lorsque la glace de

l’évaporateur fond et tombe dans le bac de

récupération.

■Fermer la porte peut causer un gargouillement

en raison de l’équilibrage de pression.

Entendez-vous ce que j’entends ? Ces bruits sont normaux.

Pour obtenir plus d’information sur les

bruits normaux de fonctionnement de la

machine à glaçons, veuillez consultez la

section Machine à glaçons automatique.

OUIR !

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Avant d’appeler un réparateur…

En cas de panne

Économisez votre temps et votre argent! Consultez les

tableaux des pages suivantes, vous éviterez peut-être

d’appeler un réparateur.

Problème Causes possibles Solutions

Votre réfrigérateur ne Votre réfrigérateur se trouve •Attendez environ 40 minutes la fin du dégivrage.

fonctionne pas dans son cycle de dégivrage.

Bouton de commande de •Placez le bouton de commande de la température

température à la position 0.à un réglage de température.

Le réfrigérateur est débranché. •Poussez la fiche complètement dans la prise murale.

Le fusible a sauté ou •Changez le fusible ou rebranchez le disjoncteur.

le disjoncteur a sauté.

Vibrations ou bruits Les vis des roulettes ou les •Voyez la section Roulettes et pieds de nivellement.

de casse (une petite pieds de nivellement ont

vibration est normale) besoin d’être réglés.

C’est normal quand on met •Attendez 24 heures que le réfrigérateur se refroidisse

en marche le réfrigérateur complètement.

pour la première fois.

Cela arrive souvent quand •C’est normal.

on met beaucoup d’aliments

dans le réfrigérateur.

La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte

de bien se fermer.

Il fait chaud ou vous •C’est normal.

ouvrez souvent la porte.

Les boutons de réglage de •Voyez la section Bouton de commande de la température.

température sont mis à leur

position la plus froide.

Vous devez nettoyer le •Voyez la section Entretien et nettoyage.

condenseur et la grille.

Le compartiment Le bouton de commande de •Voyez la section Bouton de commande de la température.

réfrigération ou température n’est pas placé à une

congélation est position suffisamment froide.

trop chaud Il fait chaud ou vous •Mettez le bouton de réglage de température un numéro

ouvrez souvent la porte. plus froid. Consultez Boutons de réglage de température.

La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte

de bien se fermer.

Un article bloque l’évent dans •Vérifiez si un article ne bloque pas la fermeture

le compartiment du congélateur. de la porte.

La porte est restée ouverte. •Vérifiez qu’un paquet d’aliments n’empêche pas la porte

de bien se fermer.

Vous ouvrez la porte trop

souvent ou trop longtemps.

Le moteur fonctionne

pendant de longues

périodes ou se met en

marche et s’arrête

fréquemment (Les

réfrigérateurs modernes,

qui ont davantage

d’espace de rangement

et un compartiment

congélation plus grand,

nécessitent plus de

temps de fonctionnement.

Ils se mettent en marche

et s’arrêtent souvent

pour maintenir des

températures constantes.)

Du givre ou des cristaux

de glace se forment sur

les aliments congelés

(du givre à l’intérieur

des paquets d’aliments

est normal)

Soutien au

consommateur Conseils de dépannage Installation Mesures de sécuritéFonctionnement

Notes.

Soutien au

consommateur

Conseils de dépannageFonctionnementMesures de sécurité Installation

Notes.

Soutien au

consommateur Conseils de dépannage Installation Mesures de sécuritéFonctionnement

Soutien au consommateur.

Site Web appareils électroménagers GE www.electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous

par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations 1.800.361.3400

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes

à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Prolongation de garantie www.electromenagersge.ca

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.

Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.800.461.3636.

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires

directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres

réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation

inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus

proche. Autrement, appelez-nous au 1.888.261.3055.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au

Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos

communications et notre service après-vente. Vous pouvez également nous envoyer par la poste

le formulaire d’inscription joint à votre documentation.

Información de seguridad . . . .61–63

Instrucciones de operación

Control . . . . . . . . . . . . . . . . . . . . . . .64

Cuidado y limpieza . . . . . . . . . .69, 70

Estantes . . . . . . . . . . . . . . . . . . . .65, 66

Gavetas de almacenamiento . . . .66, 67

Máquina de hielos automática . . . . .68

Instrucciones para la instalación

Cómo invertir el vaivén de

la puerta . . . . . . . . . . . . . . . . . . .76–82

Instalación de la tubería

del agua . . . . . . . . . . . . . . . . . . . .72–75

Preparación para instalar

el refrigerador . . . . . . . . . . . . . . . . . .71

Consejos para la solución

de problemas

Antes de solicitar un servicio . . .84, 85

Sonidos normales de operación . . . .83

Soporte al consumidor

Garantía . . . . . . . . . . . . . . . . . . . . . .86

Soporte al consumidor . . . . . . . . . . .87

Escriba aquí el modelo y el número

de serie:

Modelo # ________________________

Serie # __________________________

Encuentre estos números en la etiqueta

en el lado izquierdo de la parte superior

del compartimiento del refrigerador.

Soporte al consumidor Consejos para la

solución de problemas

Instrucciones de

operación

Información de

seguridad

Instrucciones para la

instalación

Soporte al consumidor

Consejos para la

solución de problemas

Instrucciones de

operación

Información de

seguridad Instrucciones para la

instalación

IMPORTANTE INFORMACIÓN DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

¡ADVERTENCIA!

Use este aparato sólo con el fin para el cual fue diseñado como se describe en este Manual del

propietario.

PRECAUCIONES DE SEGURIDAD

Al usar aparatos eléctricos, se deben seguir precauciones básicas de seguridad, incluyendo las

siguientes:

■

■Este refrigerador debe instalarse y ubicarse

correctamente según las Instrucciones de

instalación antes de su uso.

■

■No permita que los niños se suban, se paren

o se cuelguen de los estantes en el refrigerador.

Podrían dañar el refrigerador y sufrir graves

daños.

■

■No toque las superficies frías en el

compartimiento del congelador con las manos

húmedas o mojadas. La piel se puede pegar a

estas superficies extremadamente frías.

■

■No almacene o use gasolina u otros vapores y

líquidos inflamables en las áreas cercanas a este

o a cualquier otro aparato.

■

■En los refrigeradores con máquinas de hielo

automáticas, evite el contacto con las partes en

movimiento del mecanismo eyector, o con el

elemento calefactor localizado en la parte inferior

del dispositivo para hacer hielo. No coloque

los dedos o las manos en el mecanismo de la

máquina de hielos mientras el refrigerador esté

conectado.

■

■Mantenga los dedos alejados de las áreas

estrechas; los espacios entre las puertas y entre

las puertas y los gabinetes son necesariamente

pequeños. Tenga cuidado al cerrar las puertas

cuando haya niños en el área.

■

■Desconecte el refrigerador antes de limpiar y

hacer reparaciones.

NOTA: Recomendamos enfáticamente que cualquier

servicio sea realizado por un individuo calificado.

■

■Fijar el control en la posición 0 (apagado) no

elimina la corriente hacia el circuito de luces.

■

■No vuelva a congelar alimentos que se han

descongelado por completo.

Soporte al consumidor Consejos para la

solución de problemas Instrucciones de

operación Información de

seguridad

Instrucciones para la

instalación

USO DE CABLES DE EXTENSIÓN

Debido a peligros potenciales de seguridad bajo ciertas condiciones, nos oponemos al uso de cables

de extensión.

Sin embargo, si debe usar un cable de extensión, es absolutamente necesario que sea un tipo de cable de

extensión para aparatos con conexión a tierra de tres cables, que esté en la lista de UL (en los Estados

Unidos) o en la lista CSA (en Canadá), que tenga un enchufe de tipo conexión a tierra y salida y que el

grado eléctrico del cable sea de 15 amperios (mínimo) y 120 voltios.

¡PELIGRO! RIESGO DE QUE LOS NIÑOS

SE QUEDEN ATRAPADOS

ELIMINACIÓN APROPIADA DEL REFRIGERADOR

Los problemas de que los niños se queden

atrapados y se sofoquen no son cosas del pasado.

Los refrigeradores desechados o abandonados

siguen siendo peligrosos, aún si sólo están por

"unos pocos días". Si está desechando su

refrigerador viejo, por favor siga las instrucciones

a continuación para ayudarle a evitar accidentes.

Antes de desechar su viejo refrigerador

o congelador:

■Quítele las puertas.

■Deje los estantes en su lugar, de manera que los

niños no puedan subirse fácilmente al interior.

Refrigerantes

Todos los aparatos de refrigeración contienen

refrigerantes, los cuales se deben retirar antes

de la eliminación del producto de acuerdo con

la ley federal. Si va a desechar algún aparato

antiguo de refrigeración, consulte con la

compañía a cargo de desechar el aparato

para saber qué hacer.

IMPORTANTE INFORMACIÓN DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

Soporte al consumidor

Consejos para la

solución de problemas

Instrucciones de

operación

Información de

seguridad

Instrucciones para la

instalación

¡ADVERTENCIA!

CÓMO CONECTAR LA ELECTRICIDAD

Bajo ninguna circunstancia, no corte ni retire la tercera pata (conexión a tierra) del cable de electricidad.

Por seguridad personal, este aparato debe estar correctamente conectado a tierra.

El cable eléctrico de este aparato está provisto de

un enchufe de tres patas (conexión a tierra) que

encaja en un tomacorriente estándar de 3 orificios

(conexión a tierra) para minimizar la posibilidad

de peligro de un choque eléctrico de este aparato.

Haga que el tomacorriente de la pared y el circuito

sean revisados por un electricista calificado para

asegurar que el tomacorriente tiene la conexión a

tierra apropiada.

Cuando haya un tomacorriente estándar de dos

patas, es su responsabilidad y obligación personal

reemplazarlo con un tomacorriente adecuado de

tres orificios correctamente conectado a tierra.

El refrigerador deberá siempre estar conectado en

su propio tomacorriente eléctrico individual que

tenga un nivel de voltaje que se ajuste a la placa de

potencia.

Esto ofrece el mejor desempeño y también evita

sobrecargar los circuitos eléctricos de la casa que

podrían causar un incendio a partir de los cables

recalentados.

Nunca desconecte su refrigerador halando del

cable eléctrico. Siempre tome el enchufe

firmemente y hálelo directamente del

tomacorriente.

Repare o reemplace de inmediato todos los cables

eléctricos que se hayan desgastado o dañado. No

use un cable que tenga grietas o daños de abrasión

en su longitud o en cualquier extremo.

Al retirar el refrigerador de la pared, tenga cuidado

de no enrollar o dañar el cable eléctrico.

USO DE ENCHUFES ADAPTADORES

(los enchufes adaptadores no están permitidos en Canadá)

Debido a peligros potenciales de seguridad bajo ciertas condiciones, nos oponemos al uso de un

enchufe adaptador.

Sin embargo, si debe usar un adaptador, donde los

códigos locales lo permitan, se puede hacer una

conexión temporal a un tomacorriente de dos patas

con el uso de un adaptador en la lista de UL,

disponible en la mayoría de las ferreterías.

El orificio más grande en el adaptador deberá

alinearse con el orificio más grande en el

tomacorriente para brindar la polaridad adecuada

en la conexión del cable eléctrico.

Al desconectar el cable eléctrico del adaptador,

siempre sostenga el adaptador en su lugar con una

mano, mientras hala el enchufe del cable eléctrico

con la otra. Si no hace esto, es probable que el

terminal a tierra del adaptador se rompa con el uso

repetido.

Si el terminal a tierra del adaptador se rompe,

NO USE el refrigerador hasta que se haya

establecido una conexión a tierra adecuada.

Unir el terminal a tierra del adaptador a un tornillo de la

tapa de un tomacorriente no equivale a una conexión a

tierra, a menos que el tornillo de la tapa sea metálico, y no

esté aislado, y el tomacorriente tenga conexión a tierra

por medio del cableado de la casa. Deberá hacer que un

electricista calificado revise si el tomacorriente está

correctamente conectado a tierra.

LEA Y SIGA CUIDADOSAMENTE ESTA INFORMACIÓN

DE SEGURIDAD.

CONSERVE ESTAS INSTRUCCIONES

Soporte al consumidor Consejos para la

solución de problemas

Información de

seguridad

Instrucciones para la

instalación

Instrucciones de

operación

Sobre el dial de control de la temperatura.

Niveles de control

Dial de control de la temperatura

El dial de control de la temperatura tiene nueve niveles más 0 1. es el nivel más caliente y 9es el nivel

más frío. Inicialmente, fije el dial en 5.

Después de usar el refrigerador, ajuste el dial de ser necesario.

Inserte una moneda en la ranura en el centro del dial y podrá girar el dial hacia el nivel que mejor

se adapte a sus necesidades.

Permita 24 horas para que el refrigerador se enfríe.

Girar el dial a interrumpe el enfriamiento en ambos compartimientos: el compartimiento de alimentos frescos y0

el congelador, aunque no apaga el suministro de corriente hacia el refrigerador.

Soporte al consumidor

Consejos para la

solución de problemas

Instrucciones de

operación

Información de

seguridad

Instrucciones para la

instalación

Sobre los estantes del compartimiento de alimentos frescos.

Los soportes de los estantes en diferentes niveles le permiten adaptar el espacio de los estantes según sus

necesidades. No todas las características están presentes en todos los modelos.

Estantes completos

Algunos modelos tienen un estante

deslizante en alambre de acero, un

estante de vidrio temperado estacionario

o dos estantes estacionarios en alambre

de acero. Estos estantes se pueden mover

hacia otro lugar en el compartimiento

de alimentos frescos.

El estante deslizante de tamaño completo

tiene frenos. Cuando se coloca

correctamente en los soportes del estante,

el estante frena antes de salirse

completamente del refrigerador y no

se inclinará cuando coloque o retire

alimentos del mismo.

Para retirar los estantes de tamaño

completo, levante la parte posterior del

estante y hale hacia delante.

Para retirar un estante de tamaño completo

cuando la puerta del compartimiento de

alimentos frescos no se pueda abrir

completamente, levante la parte posterior

del estante, hale hacia delante y hacia

abajo, levante el estante y sáquelo.

Estantes medios

Un extremo del estante descansa sobre

un soporte moldeado en el costado; el

soporte en el otro extremo se engancha

en un riel en la parte posterior de la

pared del gabinete.

Para retirar, levante el estante en la parte

delantera, luego saque del soporte y

fuera del riel.

Para reemplazar, seleccione la altura

deseada para el estante. Con el estante

delantero levantado ligeramente,

enganche la oreja superior del soporte

en el riel, luego baje el estante hasta

el soporte.

NOTA: El estante hacia la derecha del riel está

diseñado para engancharse en la ranura de la

derecha; el estante hacia la izquierda está

diseñado para engancharse en la ranura

izquierda.

2Levante hacia arriba

y hacia afuera

1 Incline hacia

arriba

Soporte al consumidor Consejos para la

solución de problemas

Información de

seguridad

Instrucciones para la

instalación

Instrucciones de

operación

La máquina de hielos producirá siete

cubos por ciclo, aproximadamente entre

100 y 130 cubos en un período de 24 horas,

dependiendo de la temperatura del

compartimiento del congelador, la

temperatura del cuarto, el número de veces

que se abre la puerta y otras condiciones

de uso.

Hay dos tipos de máquinas de hielos: los

modelos de interruptor de energía y los

modelos de brazo de llenado.

Si el refrigerador se opera antes de hacer

la conexión del agua hacia la máquina

de hielo, fije el interruptor de corriente en

la posición de o mueva el brazo0 (apagado)

de llenado hacia la posición STOP (hacia

arriba).

Cuando se haya conectado el refrigerador

al suministro de agua, fije el interruptor de

corriente en la posición de l (encendido) o

mueva el brazo de llenado hacia la posición

ON (hacia abajo). En los modelos de

interruptor de energía, la luz verde se

encenderá.

Escuchará un zumbido cada vez que la

máquina de hielos se llene de agua.

La máquina de hielos se llenará de

agua cuando se enfríe hasta 15°F. Un

refrigerador recién instalado se puede

tomar entre 12 y 24 horas para empezar a

hacer cubos de hielo.

Deseche los primeros cubos de hielo para

permitir que la línea del agua se limpie.

Asegúrese de que nada interfiera con el

movimiento del brazo indicador.

Cuando el contenedor se llene al nivel

del brazo indicador, la máquina de hielos

dejará de producir hielos.

Es normal que varios cubos de hielo se

junten.

Si el hielo no se usa con frecuencia, los

cubos de hielo viejo se volverán turbios,

con sabor rancio y se encogerán.

En los modelos de interruptor de energía,

la luz verde se volverá intermitente si los

cubos de hielo se atascan en la máquina de

hielos. Para corregir esto, ponga el

interruptor de corriente en la posición de

0 (apagado) y retire los cubos. Regrese el

interruptor de corriente a la posición de

l (encendido) para reiniciar la máquina de

hielos. Después de haber encendido de

nuevo la máquina de hielos, habrá una

demora de 45 minutos antes de que la

máquina de hielos reinicie las operaciones.

NOTA: En hogares con presión de agua inferior al

promedio, es posible que escuche el ciclo de la

máquina de hielos varias veces al hacer un lote de

hielo.

Máquina

de hielos

Brazo indicador

Interruptor de corriente

Luz verde de

la corriente

Sobre la máquina de hielos automática.

Un refrigerador recientemente instalado puede tomar entre 12 y 24 horas para empezar a hacer hielo.

Kit de accesorios de la máquina de hielos

Si su refrigerador no viene p68-ya equipado con

una máquina de hielos automática, existe

un kit accesorio para la máquina de hielos

que está disponible por un costo adicional.

Revise en la parte posterior del refrigerador

en busca del kit para la máquina de hielos

específica que necesita para su modelo.

Brazo de

llenado hacia la

posición STOP

(hacia arriba)

Brazo de llenado

hacia la posición

ON (hacia abajo)

Modelo del Brazo de llenado

Modelo del Interruptor de energía

Cuidado y limpieza del refrigerador.

Para una largas vacaciones o ausencias,

retire los alimentos y desconecte el

refrigerador. Gire el dial de control de la

temperatura hacia la posición 0 (apagado),

y limpie el interior con una solución de

una cucharada de bicarbonato (15 ml)

y un cuarto (1 litro) de agua. Deje las

puertas abiertas.

Fije el interruptor eléctrico en la posición

de 0 (apagado) o mueva el brazo de llenado

a la posición (hacia arriba)STOP

dependiendo del modelo y cierre el

suministro del agua hacia el refrigerador.

Si la temperatura puede caer por debajo

del punto de congelamiento, haga que

una persona calificada drene el sistema del

suministro de agua (en algunos modelos)

para evitar serios daños a la propiedad

causados por inundaciones.

Cómo prepararse para las vacaciones

Cómo prepararse para trasladarse

Asegure todos los artículos sueltos como la

rejilla, los estantes y cajones pegándolos

con cinta en su lugar para evitar daños.

Asegúrese de que el refrigerador permanezca en

una posición vertical durante el traslado.

Detrás del refrigerador

Tenga cuidado al mover el refrigerador

lejos de la pared. Todos los tipos de

cubiertas de piso se pueden dañar,

particularmente las cubiertas acojinadas y

aquellas con superficies con diseños en

relieve.

Hale el refrigerador en línea recta y

regréselo a su posición empujándolo de la

misma forma. Mover el refrigerador en una

dirección lateral puede resultar en daños a

la superficie del piso o al refrigerador.

Cuando empuje de nuevo el refrigerador,

asegúrese de no pisar el cable eléctrico o la

línea de suministro a la máquina de hielos (en

algunos modelos).

Después de rodar el refrigerador a su

posición, gire las patas del refrigerador

en el sentido de las manecillas del reloj

hasta que las patas sostengan

nuevamente el peso del refrigerador.

Reposición de la bombilla

Para reemplazar una bombilla quemada,

desconecte el refrigerador del

tomacorriente eléctrico, desenrosque la

bombilla cuando esté fría y reemplácela

con una bombilla para refrigeradores de

similar o inferior voltaje.

Girar el control a la posición no desconecta 0

la corriente del circuito de la luz.

Soporte al consumidor Consejos para la

solución de problemas

Información de

seguridad

Instrucciones para la

instalación

Instrucciones de

operación

Lea estas instrucciones completa y cuidadosamente.

•IMPORTANTE –Guarde estas

instrucciones para uso del inspector local.

•IMPORTANTE – Observe todos los

códigos y órdenes de ley.

•Nota al instalador – Asegúrese de dejar estas

instrucciones con el consumidor.

•Nota al consumidor – Conserve estas instrucciones

para referencia futura.

•Nivel de destreza – La instalación de este aparato

requiere de destrezas mecánicas básicas.

•Tiempo de ejecución – Instalación del refrigerador

15 minutos

•Invertir el vaivén de la puerta

1 hora

•La instalación apropiada es la responsabilidad del

instalador.

•La falla del producto debido a una instalación

inadecuada no está cubierta por la garantía.

ANTES DE INICIAR

• No instale el refrigerador donde la temperatura baje de 60°F

(16°C) p71-ya que no correrá con suficiente frecuencia para

mantener las temperaturas apropiadas.

• Instálela en un piso fuerte para que lo soporte con carga

completa.

UBICACIÓN DEL REFRIGERADOR

Si tiene preguntas, llame al 800.GE.CARES (800.432.2737) o bien visite nuestra página Web:

www.GEAppliances.com

Instrucciones para

Refrigerador

la Instalación

Modelos 15, 16, 17, 18

Permita el siguiente espacio para una fácil instalación,

apropiada circulación del aire y conexiones de plomería y

eléctricas.

• Costados 3/4″(19 mm)

• Arriba 1″ (25 mm)

• Atrás 1″ (25 mm)

ÁREA

Si el refrigerador tiene una máquina de hielos, se tendrá que

conectar a una tubería de agua potable fría. Un kit de

suministro de agua (contiene tubería de cobre, válvula de

cierre, accesorios e instrucciones) está disponible con un

costo adicional a través de su proveedor, visitando nuestra

página Web www.GEAppliances.com o bien a través de Partes

y Accesorios, 800.626.2002.

SUMINISTRO DE AGUA HACIA LA

MÁQUINA DE HIELOS

(en algunos modelos)

Las patas niveladoras cerca de cada esquina delantera

del refrigerador son ajustables. Éstas colocan

firmemente el refrigerador y evitan que se mueva

cuando las puertas se abran. Las patas niveladoras

se deben colocar de manera que el frente del

refrigerador se levante lo suficiente para que las

puertas se cierren fácilmente cuando se abran hasta

la mitad.

Gire las patas niveladoras en el sentido de las manecillas

del reloj para levantar el refrigerador, y en el sentido

contrario para bajarlo.

Los rodillos al lado de las patas niveladoras le permiten

mover el refrigerador lejos de la pared para limpiarlo.

Gire las patas en el sentido contrario de las manecillas

del reloj hasta que el peso del refrigerador se traslade

de éstas hacia los rodillos. Después de rodar el

refrigerador de nuevo hacia su lugar, gire las patas en

el sentido de las manecillas del reloj hasta que las patas

sostengan nuevamente el peso del refrigerador.

RODILLOS Y PATAS NIVELADORAS

Instrucciones para la instalación

CIERRE EL SUMINISTRO

PRINCIPAL DE AGUA

Abra el grifo más cercano por suficiente tiempo

para limpiar la tubería del agua.

Instale la válvula de cierre en la tubería del agua de

consumo más frecuentemente utilizada.

Seleccione una ubicación para la válvula que sea

fácilmente accesible. Es mejor conectarla en el

costado de una tubería vertical de agua. Cuado sea

necesario conectarla en una tubería horizontal de

agua, haga la conexión en la parte superior o al

lado, en vez de hacerlo en la parte de abajo,

para evitar retirar cualquier sedimento de la

tubería del agua.

SELECCIONE LA UBICACIÓN

DE LA VÁLVULA

Perfore un orificio de 1/4 en la tubería del ″

agua (incluso si está usando una válvula auto

perforadora), usando una broca afilada. Retire

cualquier sobrante que resulte de perforar el

orificio en la tubería. Tenga cuidado de no permitir

que se filtre agua hacia el taladro. No perforar un

orificio de 1/4″puede resultar en menor

producción de hielo o cubos más pequeños.

PERFORE EL ORIFICIO PARA

LA VÁLVULA

•Un kit de suministro de agua de GE (contiene tubería,

válvula de cierre y accesorios enumerados abajo) está

disponible a un costo adicional en su tienda o por medio

de Partes y Accesorios, 800.626.2002.

•Un suministro de agua fría. La presión del agua debe estar

entre 20 y 120 p.s.i. (1,4-8,1 bar).

•Taladro eléctrico.

•Llave de 1/2″o ajustable.

•Destornillador plano y de estrella.

•Dos tuercas de compresión de 1/4″de diámetro exterior y

2 férulas (mangas) – para conectar la tubería de cobre a la

válvula de cierre y la válvula del agua del refrigerador.

O BIEN

•Si está usando un kit de tubería para el refrigerador

SmartConnect™de GE, los accesorios necesarios p73-ya vienen

preinstalados en la tubería.

•Si su tubería existente de cobre para el agua tiene un

accesorio con vuelo en el extremo, necesitará un adaptador

(disponible en las tiendas de suministros de plomería) para

conectar la línea del agua al refrigerador O BIEN, podrá

cortar el accesorio con vuelo con un cortador de tubos y

luego usar un accesorio de compresión. No corte el

extremo formado de la tubería para el refrigerador

SmartConnect™de GE.

•Válvula de cierre para conectar a la línea del agua fría. La

válvula de cierre deberá tener una entrada de agua con un

diámetro interno mínimo de 5/32 en el punto de″

conexión a la TUBERÍA DEL AGUA FRÍA. Las válvulas de

apagado tipo silla vienen incluidas en muchos kits de

suministro de agua. Antes de comprar, asegúrese de que

una válvula tipo silla cumple con los códigos de plomería

en su localidad.

QUÉ NECESITA (CONT.)

CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)

Una la válvula de cierre a la tubería de agua fría

con la abrazadera para el tubo.

NOTA: Se deberán seguir los Códigos 248CMR

de Plomería para el Estado de Massachusetts. Las

válvulas tipo silla son ilegales y su uso no está

permitido en Massachusetts. Consulte con un

plomero licenciado.

INSTALE LA VÁLVULA DE CIERRE

Apriete los tornillos de la abrazadera hasta que la

arandela sellante empiece a hincharse.

NOTA: No apriete demasiado la tubería p74-ya que

podría romperse.

APRIETE LA ABRAZADERA

DEL TUBO

Tubería vertical

de agua fría

Válvula de

cierre tipo silla

Arandela

Extremo de entrada

Abrazadera

del tubo

Tornillo de la

abrazadera

Dirija la tubería entre la línea del agua fría y el

refrigerador.

Dirija la tubería a través de un orificio perforado en

la pared o en el piso (detrás del refrigerador o del

gabinete de la base adyacente) lo más cerca posible

a la pared.

NOTA: Asegúrese de que haya suficiente tubería

adicional (unos 8 pies [2,4 m] enrollada en tres

vueltas de alrededor de 10 [25 cm] de diámetro)″

para permitir que el refrigerador se pueda mover

de la pared después de la instalación.

DIRIJA LA TUBERÍA

Abrazadera

para el tubo

Coloque la tuerca de compresión y férula para

la tubería de cobre (manga) en el extremo de la

tubería y conéctela a la válvula de cierre.

Asegúrese de que la tubería esté complemente

insertada en la válvula. Apriete la tuerca de

compresión firmemente.

Para tubería de plástico de un kit de tubería para

el refrigerador SmartConnect™de GE, inserte el

extremo moldeado de la tubería en la válvula de

cierre y apriete la tuerca de compresión hasta que

esté firmemente apretada a mano, luego apriete

otro giro con una llave. Apretar demasiado puede

causar fugas.

CONECTE LA TUBERÍA

A LA VÁLVULA

Abra el suministro principal de agua y lave la

tubería hasta que el agua esté limpia.

Cierre el agua en la válvula después de que un

cuarto (1 litro) de agua se haya eliminado por

la tubería.

LAVE LA TUBERÍA

Instrucciones para la instalación

NOTA: Se deberán seguir los Códigos 248CMR

de Plomería para el Estado de Massachusetts.

Las válvulas tipo silla son ilegales y su uso no está

permitido en Massachusetts. Consulte con un

plomero licenciado.

Válvula de cierre

tipo silla

Tuerca de

compresión

Tubería

SmartConnect™

Tuerca de empaque

Válvula de salida Férula (manga)

Apriete cualquier conexión que pueda presentar fugas.

ABRA LA LLAVE DEL AGUA

EN LA VÁLVULA DE CIERRE

Organice el cable de la tubería de manera que no vibre

contra la parte trasera del refrigerador o contra la pared.

Empuje el refrigerador hacia la pared.

CONECTE EL REFRIGERADOR

Instrucciones para la instalación

NOTAS:

•Antes de hacer la conexión al refrigerador, asegúrese

de que el cable de corriente del refrigerador no esté

conectado en el tomacorriente de la pared.

•Recomendamos instalar un filtro de agua si su

suministro de agua tiene arena o partículas que

podrían obstruir la malla de la válvula de agua del

refrigerador. Instálelo en la tubería del agua cerca

al refrigerador. Si usa un kit de tubería para el

refrigerador SmartConnect™de GE, necesitará un tubo

adicional (WX08X10002) para conectar el filtro. No

corte la tubería plástica para

instalar el filtro.

Retire la cubierta del acceso.

Retire la tapa flexible de plástico

de la válvula del agua (conexión

del refrigerador).

Coloque la tuerca de compresión y

la férula (manga) en el extremo de

la tubería como se muestra. En el

kit de tubería para el refrigerador

SmartConnect™de GE, las tuercas

ya vienen armadas con la tubería.

Inserte el extremo de la tubería en la conexión de la

válvula del agua lo más que se pueda. Mientras sostiene

la tubería, apriete el accesorio.

Para tubería de plástico de un kit de tubería para el

refrigerador SmartConnect™de GE, inserte el extremo

moldeado de la tubería en la válvula de cierre y apriete

la tuerca de compresión hasta que esté firmemente

apretada a mano, luego apriete otra vuelta con una llave.

Apretar demasiado puede causar fugas.

Una la tubería a la abrazadera provista para sostenerla

en una posición vertical. Quizás necesite apalancar

la abrazadera.

CONECTE LA TUBERÍA AL

REFRIGERADOR

Tuerca de

compresión

de 1/4″

Abrazadera

de la

tubería

Tubería de 1/4″

Férula

(manga)

Conexión del

refrigerador

Tubo de

SmartConnect™

Reemplace la cubierta de acceso.

INICIE LA MÁQUINA DE HIELO

En los modelos de interruptor de energía, fije el

interruptor de la máquina de hielos en la posición de

I (encendido). En los modelos de brazo de llenado mueva

el brazo de llenado a la posición (hacia abajo). ON

La máquina de hielos no empezará a operar hasta que

alcance su temperatura de operación de 15°F (–9°C) o

menor. Luego, empezará a operar automáticamente.

NOTA: En condiciones de menor presión del agua,

la válvula de agua puede encenderse hasta 3 veces

para suministrar suficiente agua a la máquina de

hielos.

Interruptor

Modelo del Interruptor de energía

Brazo de

llenado hacia

la posición

STOP (hacia

arriba)

Brazo de

llenado hacia la

posición ON

(hacia abajo)

Modelo del Brazo de llenado

CÓMO INVERTIR EL VAIVÉN DE LA PUERTA

Al invertir el vaivén de la puerta:

•Lea las instrucciones completamente antes de

empezar.

•Maneje las partes con cuidado para evitar raspar la

pintura.

•Ponga los tornillos con su parte correspondiente para

evitar usarlas en el lugar equivocado.

•Disponga de una superficie de trabajo que no se

raspe para las puertas.

IMPORTANTE: Una vez que empiece, no mueva el

gabinete hasta que haya completado el proceso de

invertir el vaivén de la puerta.

Estas instrucciones son para cambiar las bisagras del

lado derecho al izquierdo, si alguna vez desea cambiar

las bisagras al lado derecho nuevamente, siga las

mismas instrucciones e invierta toda las referencias

hacia la izquierda y derecha.

NOTAS IMPORTANTES

Instrucciones para la instalación

Destornillador de casquillo

con cabeza de 5/16″

HERRAMIENTAS REQUERIDAS

Destornillador de estrella

Cuchillo para masilla

(espátula) o destornillador

delgado

Cinta de enmascarar

Destornillador Torx®

T20 ó T25, (necesitado

para algunos modela)

Llave abierta

de 5/16″

1.1 Desconecte el refrigerador del tomacorriente

eléctrico.

ANTES DE INICIAR

1.2 Desocupe todos los estantes de la puerta,

incluyendo el compartimiento de lácteos.

PRECAUCIÓN: No permita que ninguna puerta

se caiga al piso, p76-ya que esto podría dañar el freno

de la puerta.

Instrucciones para la instalación

2.1 Pegue la puerta cerrada con cinta de enmascarar.

RETIRE LA PUERTA

DEL CONGELADOR

2.2 Con un destornillador de casquillo de cabeza

hexagonal de 5/16,″retire los tornillos que

sostienen la bisagra superior del gabinete.

2.3 Levante la bisagra (y la lámina adjunta)

directamente hacia arriba para liberar el

pasador de la bisagra del casquillo en la parte

superior de la puerta y colóquela a un lado,

junto con los tornillos correspondientes.

Bisagra superior

2.4 Retire la cinta y levante la puerta hacia fuera

del gabinete. Levántela del pasador de la bisagra

central.

2.6 Traslade los dos tornillos del lado opuesto del

gabinete hacia los orificios de los tornillos

desocupados al retirar la bisagra superior.

2.5 Coloque la puerta sobre una superficie que no

raye con la parte exterior hacia arriba.

Instrucciones para la instalación

3.1 Pegue la puerta cerrada con cinta de enmascarar.

RETIRE LA PUERTA DE

ALIMENTOS FRESCOS

3.4 Coloque la puerta con el exterior hacia arriba

en una superficie que no raye.

RETIRE LA PUERTA DE

ALIMENTOS FRESCOS (CONT.)

3.3 Retire la cinta e incline la puerta hacia fuera del

gabinete. Levante la puerta del pasador en el

soporte de la bisagra inferior. (Si la arandela

plástica se pega al fondo de la puerta, colóquela

de nuevo en la bisagra.)

3.2 Usando un destornillador de casquillo de cabeza

hexagonal de 5/16″y una llave abierta de

5/16,″ retire los dos tornillos que sostienen la

bisagra central (y la lámina adjunta) al gabinete.

Levante la bisagra central para liberar el

pasador del casquillo en la parte superior de la

puerta y coloque la bisagra y los tornillos a un

lado. Tenga cuidado de no perder el espaciador

y la arandela de la bisagra central.

3.7 Tome uno de los tornillos retirados en el paso 2 y

colóquelo en el orificio para tornillo más exterior

en el lado opuesto. No atornille por completo, deje

suficiente espacio debajo de la cabeza del tornillo

para el ancho de la lámina y el soporte.

3.6 Traslade la arandela (si su modelo la incluye) hacia

el costado opuesto.

3.5 Traslade los dos tornillos del lado opuesto del

gabinete a los orificios de los tornillos desocupados

al retirar la bisagra central.

CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (CONT.)

Instrucciones para la instalación

CÓMO INVERTIR LOS

ELEMENTOS DE SOPORTES

4.1 Retire la rejilla de la base (si su refrigerador la

incluye) halándola directamente hacia fuera.

4.3 Intercambie la bisagra (y la lámina adjunta)

y los tornillos en la parte superior derecha con

los tornillos en la parte superior izquierda del

gabinete. No apriete los tornillos en el lado de

la bisagra en este momento.

NOTAS:

•Algunas bisagras tienen cuatro orificios. Los

orificios a utilizar para la instalación de la

bisagra dependen del lado que instale la bisagra.

•El borde externo de la bisagra deberá estar

paralelo al borde de la caja para una instalación

correcta.

Instalación de la bisagra

a la izquierda.

Instalación de la bisagra

a la derecha.

CÓMO INVERTIR LAS MANIJAS

DE LAS PUERTAS

5.1 Traslade la manija de la puerta

de alimentos frescos

5.1.1 Retire el tapón de la manija por debajo

del borde usando un cuchillo de masilla

con la punta forrada con cinta, y retire

el tornillo que está por debajo. Retire

los dos tornillos que sostienen la manija

con la parte superior de la puerta.

5.1.2 Retire la manija.

5.1.3 Retire los tornillos del borde derecho de la parte

superior de la puerta e insértelos en los orificios

de los tornillos de la manija en el lado opuesto.

Parte superior

Tornillos

para los

orificios de

la manija

5.1.4 Con un cuchillo de masilla con la punta forrada

con cinta o un destornillador de pala delgado,

levante el botón del orificio de la bisagra en el

lado izquierdo de la puerta e insértelo en el

orificio en el lado opuesto que se desocupó al

retirar la bisagra superior.

Tapón

4.2 Mueva el gancho de la bisagra inferior (y lámina

pegada a ésta) y la arandela plástica del lado

derecho al izquierdo.

Arandela

Plástica

Soporte de

la bisagra

Modelos con un soporte de

bisagra que tiene dos orificios

para tornillo.

Modelos con un soporte de

bisagra que tiene cuatro orificios

para tornillo

Cambie el pasador de la bisagra

al lado opuesto del soporte.

Arandela

Plástica

Soporte de

la bisagra

Instrucciones para la instalación

5.1 Traslade la manija de la puerta de

alimentos frescos (cont.)

5.1.5 Retire el tapón del frente de la puerta

y trasládelo al lado opuesto.

5.2 Traslade el freno de la puerta

5.2.1 Mueva el freno metálico de la puerta

del extremo derecho hacia el extremo

izquierdo.

Para volver a

instalar la manija

en el lado

opuesto.

Tapón

5.2.2 Retire cualquier tornillo del extremo

izquierdo hacia el extremo derecho.

Freno de la puerta

Lado izquierdo

Lado derecho

5.3 Cómo reinstalar la manija de la

puerta de los alimentos frescos

5.3.1 Pegue la manija en el

lado derecho de la

puerta con los tornillos

que están en la parte

superior y debajo del

tapón de la manija.

5.3.2 Vuelva a instalar el tapón

de la manija.

CÓMO INVERTIR LAS MANIJAS

DE LA PUERTA (CONT.)

5.4 Traslade la manija de la puerta

del congelador

5.4.1 Retire el tornillo que sostiene la manija

con la parte superior de la puerta y los dos

tornillos que sostienen la manija con la parte

inferior de la puerta.

CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (CONT.)

Parte superior

Parte inferior

Arandela

plástica

Soporte

de la

bisagra

Instrucciones para la instalación

5.4.2 Retire la manija.

5.4.3 Retire el tornillo del borde superior derecho

de la puerta e insértelo en el orificio del tornillo

de la manija en el lado izquierdo.

5.4.4 Traslade el freno de la puerta, como se muestra

en la página anterior.

5.4.5 Una la manija al borde derecho de la puerta con

tornillos en la parte superior e inferior, usando

los orificios que quedan al retirar los tornillos del

freno de la puerta.

6.1.2 Inserte el pasador en la bisagra central en

el casquillo de la parte superior de la puerta.

Coloque el espaciador, luego la arandela en

el pasador de la bisagra. NOTA: La bisagra

central debe girarse como se muestra al

instalarse en el lado izquierdo.

Arandela plástica

y espaciador

Pasador de la bisagra

CÓMO INVERTIR LAS MANIJAS

DE LA PUERTA (CONT.)

6.1.3 Incline la puerta hacia el gabinete. A medida

que la puerta vuelve a su posición, deslice la

bisagra debajo de la cabeza del tornillo que

anteriormente se había insertado parcialmente

en el orificio más externo. Inserte el tornillo

restante, luego apriete ambos tornillos

firmemente.

6.1 Vuelva a colgar la puerta de los

alimentos frescos

6.1.1 Baje la puerta de los alimentos frescos al

pasador de la bisagra inferior. Asegúrese

de que la arandela esté en su lugar en el

pasador.

CÓMO VOLVER A COLGAR

LAS PUERTAS

Soporte

de la

bisagra

Arandela

plástica

Modelos con un soporte de

bisagra que tiene dos orificios

para tornillo.

Modelos con un soporte de

bisagra que tiene cuatro orificios

para tornillo.

Produktspezifikationen

Marke:	GE
Kategorie:	Kühlschrank
Modell:	GTS16BBMRWW

Brauchst du Hilfe?

Wenn Sie Hilfe mit GE GTS16BBMRWW benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Kühlschrank GE

GE GTS18TBSWW Bedienungsanleitung

13 Oktober 2024

GE DSS25KGRWW Bedienungsanleitung

13 Oktober 2024

GE Profile PFSF5NFXWW Bedienungsanleitung

10 Oktober 2024

GE GTS22WCMCC Bedienungsanleitung

8 Oktober 2024

GE Profile PTS22LCPCC Bedienungsanleitung

7 Oktober 2024

GE ZIDI240WII Bedienungsanleitung

4 Oktober 2024

GE ESS25LGPWW Bedienungsanleitung

3 Oktober 2024

GE GFE26GGKWW Bedienungsanleitung

2 Oktober 2024

GE TBX14SYBLWW Bedienungsanleitung

2 Oktober 2024

GE Profile TFG28PFDBS Bedienungsanleitung

2 Oktober 2024

Bedienungsanleitung Kühlschrank

Neueste Bedienungsanleitung für -Kategorien-

BEKO B3RCNA345HW Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30116SSIM Bedienungsanleitung

4 Dezember 2024

BEKO GNE134590X Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30116WHIM Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30216SSL Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30216SS Bedienungsanleitung

4 Dezember 2024

BEKO BFBF30116SS Bedienungsanleitung

4 Dezember 2024

BEKO B3RGNE664ZDXB Bedienungsanleitung

4 Dezember 2024

BEKO RFNE360W Bedienungsanleitung

4 Dezember 2024

BEKO B5RCNE565HXBR Bedienungsanleitung

4 Dezember 2024
