Einbau-Kühlschrank

EKS130-V-040F

Gebrauchs- und

Montageanweisung

Seite | 2

Seite | 3

Einleitung

Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam

durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für die

Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt

wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im

Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für

Kinder.

Die Gebrauchsanweisung zum späteren Nachschlagen aufbewahren und an eventuelle

Nachbesitzer weitergeben.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle.

Deshalb behalten wir uns Änderungen in Form, Ausstattung und Technik vor.

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen, die in

den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten

über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung

elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU

festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine

Konformitätserklärung zur Einsichtnahme durch die zuständigen

Marktüberwachungsbehörden.

Seite | 4

Gerät kennenlernen

Lieferumfang

1x Kühlgerät

3x Glasablagen

1x Gemüseschale

3x Türfächer

1x Gebrauchsanweisung

1x Servicekarte

Bezeichnung

1) Temperaturregler

2) verstellbare Glasablage

3) Glasablage über der Gemüseschale

(nicht verstellbar)

4) Gemüseschale

5) Türfächer

Temperaturregler

Stufe 0 = AUS/OFF

Stufe 1 7 Kühlstufen –=

Seite | 5

Inhaltsverzeichnis

1 Zu Ihrer Sicherheit .......................................................................................... 6

1.1 Bestimmungsgemäße Verwendung .............................................................. 7

1.2 Fehlgebrauch ............................................................................................ 7

1.3 Sicherheit zu bestimmten Personengruppen 8 ..................................................

1.4 Restgefahren ............................................................................................ 9

1.5 Gefahren durch Kältemittel ........................................................................10

2 Aufstellen und Anschließen ..............................................................................11

2.1 Türanschlag wechseln ...............................................................................11

2.2 Gerät für den Einbau vorbereiten ...............................................................13

3 Inbetriebnahme .............................................................................................14

3.1 Gerät ein- usschalten /a ..............................................................................14

3.2 Lebensmittel richtig lagern ........................................................................15

3.2.1 Energie sparen ...................................................................................17

4 Wartung und Pflege ........................................................................................18

4.1 Gerät reinigen ..........................................................................................18

4.2 Gerätetürdichtung reinigen / wechseln ........................................................19

4.3 Abtauen ..................................................................................................20

4.4 Leuchtmittel (LED) auswechseln .................................................................20

4.5 Gerät außer Betrieb nehmen ......................................................................20

5 Betriebsgeräusche / Fehler beheben .................................................................21

6 Ersatzteile / Kundenservice ..............................................................................23

7 Garantiebedingungen ......................................................................................25

8 Entsorgung ....................................................................................................26

Zu Ihrer Sicherheit

Seite | 6

1 Zu Ihrer Sicherheit

Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere

produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung

aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem

Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese

Informationen unbedingt lesen und befolgen.

Erklärung der Sicherheitshinweise

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu

schwerwiegenden Verletzungen führt!

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu

schwerwiegenden Verletzungen führen kann!

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder

mäßigen Verletzungen führen kann!

Bezeichnet eine Situation, welche bei Nichtbeachtung zu Sachschäden führt.

STROMSCHLAGGEFAHR!

VERBRÜHUNGSGEFAHR!

BRANDGEFAHR!

➢ Informationen und Hinweise, die zu beachten sind.

• Markiert eine Aufzählung

✓ Markiert Prüfungsschritte der Reihe nach

1. Markiert Arbeitsschritte der Reihe nach

→ Beschreibt die Reaktion des Gerätes auf den Arbeitsschritt

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

Zu Ihrer Sicherheit

Seite | 7

1.1 Bestimmungsgemäße Verwendung

Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich

zum Kühlen von Lebensmitteln.

• Gerät nicht für andere Zwecke als zum Kühlen von Lebensmitteln benutzen. Der

Hersteller übernimmt keine Haftung für eventuelle Schäden.

• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht

zulässig.

• Geräte mit einem mechanischen Temperaturregler sind für die Nutzung bis zu

einer Höhe von maximal 2000 Metern über den Meeresspiegel bestimmt.

Jedwede Verwendung, die außerhalb dieser Anwendungsbereiche liegt, ist nicht

bestimmungsgemäß und gilt somit als Fehlgebrauch.

1.2 Fehlgebrauch

Folgende Tätigkeiten gelten als Fehlgebrauch und sind somit untersagt:

• Keine Medikamente, Blutplasma, Laborpräparate oder ähnlichen der

Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte im

Kühlschrank lagern und kühlen.

• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.B.

Butan, Propan, Pentan usw. im Gerät lagern.

• Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes betreiben, die

nicht vom Hersteller freigegeben sind.

• Für die gewerbliche Nutzung ist das Gerät nicht geeignet.

• Gerät nicht im Freien aufstellen.

• Gerät nicht mit Mehrfachsteckdosen am Stromnetz anschließen.

• Netzkabel nicht auf Spannung verlegen.

• Netzkabel nicht knicken.

• Gerät so aufstellen, dass der Netzstecker zugänglich ist.

• Den Netzstecker nicht am Netzkabel aus der Steckdose ziehen.

Zu Ihrer Sicherheit

Seite | 8

1.3 Sicherheit zu bestimmten Personengruppen

Das Gerät dürfen Kinder ab 8 Jahren sowie Personen, deren physische, sensorische oder

mentale Fähigkeiten beeinträchtigt sind, oder die einen Mangel an Erfahrung und/oder

Wissen vorweisen, bedienen. Jedoch muss man sie dabei beaufsichtigen oder bezüglich

des sicheren Gebrauchs des Geräts unterweisen und sie müssen die möglichen Gefahren

verstehen.

Reinigung und Wartung des Geräts dürfen Kinder nur unter Beaufsichtigung eines

Erwachsenen durchführen.

Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

STRANGULATIONSGEFAHR DURCH NETZKABEL!

Kinder unter 8 Jahren vom Netzkabel des Geräts fernhalten.

ERSTICKUNGSGEFAHR DURCH

VERPACKUNGSMATERIALIEN!

Kinder von den Verpackungsmaterialien fernhalten.

ERSTICKUNGSGEFAHR DURCH ALTGERÄT!

Spielende Kinder können sich im Gerät einsperren oder in andere lebensgefährliche

Situationen geraten.

• Vorhandene Schnapp- und Riegelschlösser entfernen oder zerstören.

• Kinder nicht mit dem Gerät spielen lassen.

• Kinder in der Nähe des Altgeräts immer beaufsichtigen.

GEFAHR

Zu Ihrer Sicherheit

Seite | 9

1.4 Restgefahren

STROMSCHLAGGEFAHR!

• Den Netzstecker am Netzkabel beim Einstecken und Herausziehen nie mit feuchten

oder nassen Händen anfassen.

• Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen.

• Im Notfall sofort den Netzstecker aus der Steckdose ziehen.

• Vor jedem Reinigungs- oder Wartungseingriff den Netzstecker aus der Steckdose

ziehen.

• Ein beschädigtes Netzkabel unverzüglich durch unseren Kundendienst ersetzen

lassen.

• Sind Netzkabel oder Netzstecker beschädigt, Gerät nicht mehr benutzen.

• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und

Wartungsarbeiten keine Eingriffe am Gerät vornehmen.

BRANDGEFAHR!

Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand

entstehen kann.

• Vorgeschriebene Abstände für die Geräterückwand, - ite und oberkante se –

unbedingt einhalten (s. Kapitel Mindestabstände).

• Kompressor und Verflüssiger (modellabhängig) frei von Staub und Gegenständen

halten.

GEFAHR

WARNUNG

Zu Ihrer Sicherheit

Seite | 10

1.5 Gefahren durch Kältemittel

GESUNDHEITSGEFAHR!

Ist der Kältekreislauf beschädigt, tritt das Kältemittel Isobutan R600a aus. Das

Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich.

ENTZÜNDLICHES GAS!

EXPLOSIONS- UND BRANDGEFAHR!

Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein

Naturgas mit hoher Umweltverträglichkeit, das brennbar ist.

• Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt.

• Kältekreislauf nicht beschädigen, z.B. durch Aufstechen der Kältemittelkanäle mit

scharfen Gegenständen, Abknicken von Rohrleitungen.

• Beim Transportieren, Aufstellen, Warten und Entsorgen des Gerätes keine Teile

des Kältekreislaufes beschädigen.

• Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zündfähiges G -Luft-as

Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine

Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel im

Kühlgerät steht auf dem Typenschild.

Vorgehen bei beschädigtem Kältekreislauf:

✓ Offenes Feuer und Zündquellen unbedingt vermeiden.

✓ Den Raum, in dem das Gerät steht, gut durchlüften.

✓ Den Kundendienst kontaktieren.

WARNUNG

Aufstellen und Anschließen

Seite | 11

2 Aufstellen und Anschließen

Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass

• das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel Stromschlag).

• die Einbaubedingungen erfüllt sind (s. Kapitel Mindestabstände).

Gerät auspacken

Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen.

Ein beschädigtes Gerät auf keinen Fall anschließen. Im Schadensfall an den Lieferanten

wenden.

VERLETZUNGSGEFAHR UND SACHSCHADEN!

• Transport immer mit einer zweiten Person durchführen.

• Verpackungsmaterial nicht mit einem scharfen Gegenstand, z.B. Teppichmesser

durchtrennen.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

✓ Alle Klebestreifen auf der rechten und linken Seite der Gerätetür entfernen.

✓ Alle Klebebänder und Verpackungsteile aus dem Innenraum des Gerätes

entfernen.

✓ Kleberückstände mit Laugenwasser entfernen.

✓ Auf dem Gerät können sich Sticker mit Warnhinweise befinden. Diese unbedingt

beachten und nicht vom Gerät entfernen.

2.1 Türanschlag wechseln

Das Gerät bietet die Möglichkeit den Türanschlag von links nach oder umgekehrt zu

versetzen.

SACHSCHADEN!

Gerät bei Türmontage nicht mehr als 45° kippen, um das Kühlsystem nicht zu

beschädigen.

Für den Türanschlagwechsel benötigte Werkzeuge:

Bezeichnung

Werkzeug

Kreuzschlitz-Schraubendreher

Schraubendreher, flach

Rollgabelschlüssel (Engländer)

VORSICHT

ACHTUNG

Aufstellen und Anschließen

Seite | 12

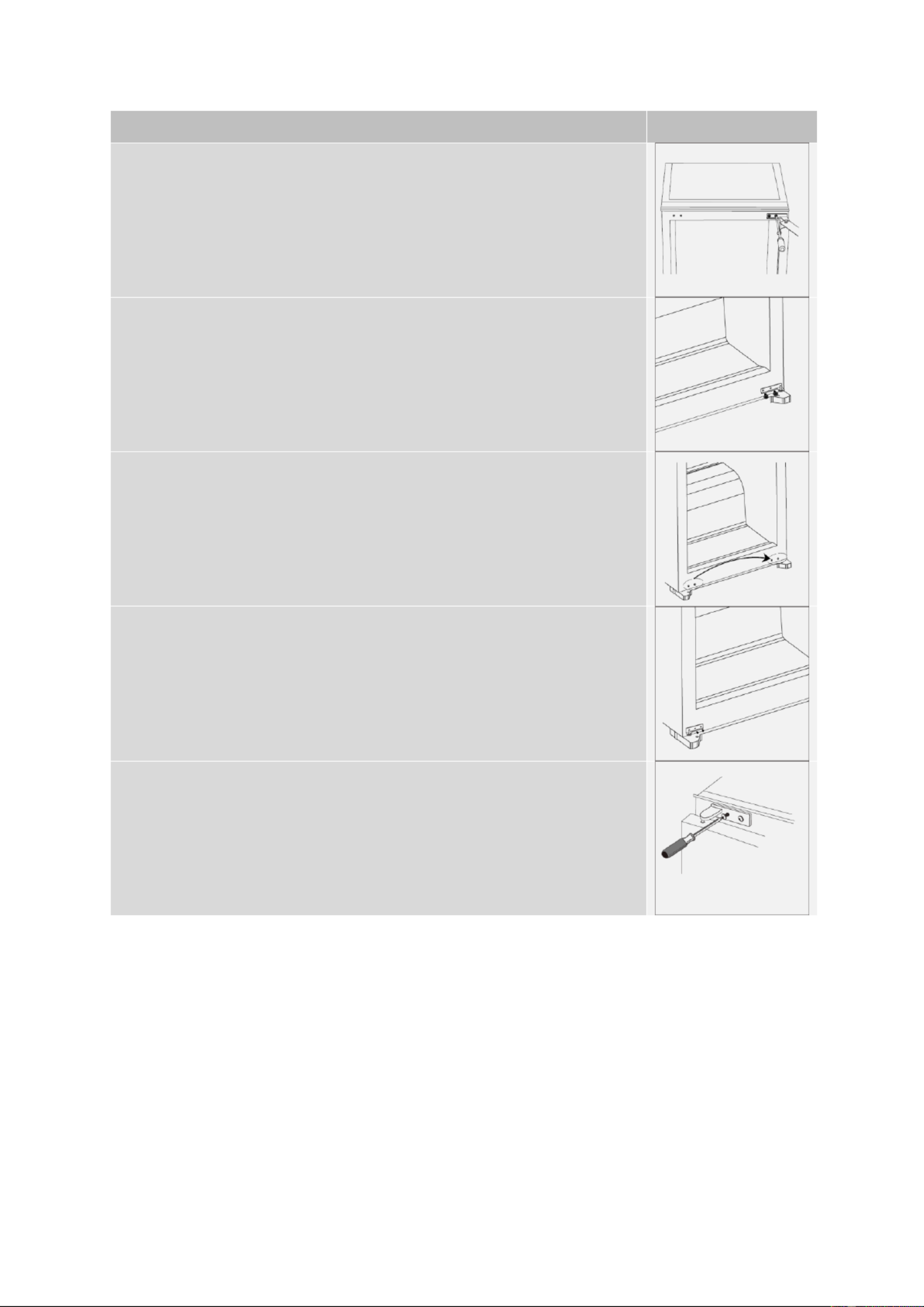

Schrittfolge


1. Das obere Scharnier mit einem Schraubendreher lösen.

2. Die Gerätetür anheben und vorsichtig zur Seite legen.

3. Das untere Scharnier mit einem Schraubendreher lösen.

4. Die Abdeckkappen oben und unten lösen. Auf der jeweils

gegenüberliegenden Seite wieder anbringen.

5. Das obere Scharnier nehmen und um 180° drehen und

unten links fixieren.

6. Vorsichtig die Gerätetür auf den Stift des unteren

Scharniers setzen und die Tür schließen.

7. Das untere Scharnier um 180° drehen und mit dem Stift

oben links auf die Gerätetür stecken.

8. Das Scharnier am Gerät mit beiden Schrauben befestigen.

Aufstellen und Anschließen

Seite | 13

2.2 Gerät für den Einbau vorbereiten

Das Gerät

• entsprechend der angefügten Einbauanleitung montieren.

• In einem gut belüfteten und trockenen Raum aufstellen, dessen

Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

SACHSCHADEN!

Das Gerät nach dem Transport für 12 Stunden stehen lassen, damit sich das Kältemittel

im Kompressor sammeln kann. Das Nichtbeachten könnte den Kompressor beschädigen

und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

KLIMAKLASSE

TEMPERATURBEREICH

(SN) erweiterte gemäßigte Zone

+10 °C bis +32 °C

(N) gemäßigte Zone

+16 °C bis +32 °C

(ST) subtropische Zone

+16 °C bis +38 °C

(T) tropische Zone

+16 °C bis +43 °C

Mindestabstände für Be- und Entlüftung

Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den

Energieverbrauch und die Kühlleistung. Unbedingt die Mindestabstände für die Belüftung

des Gerätes einhalten, die in der nachfolgenden Zeichnung aufgeführt sind. Bei

Nichteinhalten der Mindestabstände kann die gestaute Luft nicht ableiten und der

Kompressor ist durchgehend in Betrieb, was die Lebensdauer des Gerätes verkürzt.

➢ Um die Funktion des Gerätes nicht zu beeinträchtigen, die

Lüftungsöffnungen / Lüftungsschlitze der Geräteabdeckung nie

abdecken oder zustellen.

➢ Um eine ausreichende Belüftung zu gewährleisten, ist es wichtig,

dass der Abstand zwischen Wand und Gerätevorderkante nicht

kleiner als 60 cm ist.

➢ Zur Erreichung der angegebenen Energieklasse die oben genannten

Abstände einhalten.

Für weitere Informationen zum Einbau siehe mitgelieferte Einbauanleitung.

ACHTUNG

Inbetriebnahme

Seite | 14

3 Inbetriebnahme

Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen

(s. Kapitel „Wartung und Pflege“).

• Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung

der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen.

• Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere

Stufe stellen, um die gewünschte Kühltemperatur zu halten.

• Für den optimalen Energieverbrauch die Glasablagen, im Gerät so belassen wie

abgebildet (s. Absatz 3.2 Lebensmittel richtig lagern).

3.1 Gerät ein- usschalten /a

1. Gerät am Strom anschließen.

→ Bei Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein.

2. Zum Einschalten des Gerätes den Temperaturregler von „0“ nach rechts auf die

gewünschte Kühltemperatur drehen. Der Temperaturregler befindet sich an der

rechten Seite im Geräteinnenraum.

3. Zum Ausschalten des Gerätes den Temperaturregler auf „0“ drehen.

SACHSCHADEN!

Gerät nicht unmittelbar nach einem Stromunterbruch einschalten. Mögliche Überlastung

des Kompressors oder Durchbrennen der Sicherung.

Temperatur einstellen

Die Temperatur hängt von bestimmten Faktoren ab, wie z.B. Aufstellungsort, Häufigkeit

des Öffnens der Gerätetür oder wie das Gerät beladen ist.

1. Die Innentemperatur des Gerätes mit dem Drehknopf regeln.

2. Bei Erstbetrieb den Temperaturregler auf die höchste Stufe stellen.

→ Nach ca. 2 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und

ist einsatzfähig.

3. Den Temperaturregler auf eine mittlere Stufe zurückstellen.

ACHTUNG

Inbetriebnahme

Seite | 15

Die kälteste Position im Kühlraum lokalisieren

Das nebenstehende Symbol zeigt im Kühlschrank (oberhalb der

Glasablage über die Gemüseschale) max. +4 °C und kälter an.

Ist das Symbol «OK» nicht ersichtlich (Temperatur ist nicht optimal):

1. den Temperaturregler einen/halben Schritt kälter stellen (bis zur

erneuen Prüfung ca. 12 Stunden warten). Diesen Schritt so oft

wiederholen, bis das Symbol "OK" ersichtlich ist.

Um festzustellen ob es in dem Bereich wo das Symbol "OK" ersichtlich ist, zu kalt ist

(unter +4°C):

1. den Temperaturregler schrittweise um einen /halben Schritt wärmer stellen

(bis zur erneuen Prüfung ca. 12 Stunden warten).

2. Sollte immer noch «OK» ersichtlich sein, noch einen oder halben Schritt wärmer

stellen (bis zur erneuen Prüfung ca. 12 Stunden warten).

3. Solange «OK» ersichtlich ist, Schritt 1 weiderholen, bis der Mittelpunkt für die

Zieltemperatur von +.4 °C erreicht ist.

➢ Der Sticker „OK“ ist nur für die Verwendung in diesem Gerät

vorgesehen.

➢ Bleibt die Gerätetür länger geöffnet, steigt die Temperatur im Gerät.

Die Anzeige "OK" kann verblassen oder nicht mehr ersichtlich sein.

3.2 Lebensmittel richtig lagern

Eine ordnungsgemäße Lagerung kann zum Erhalt der Lebensmittelqualität beitragen.

GESUNDHEITSGEFAHR!

Ist das Gerät abgeschaltet oder ist der Strom ausgefallen, sind die Lebensmittel nicht

ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und

verderben. Bei Verzehr der an- oder aufgetauten Lebensmittel besteht die Gefahr einer

Lebensmittelvergiftung.

• Nach einem Stromausfall prüfen, ob die eingelagerten Lebensmittel noch genießbar

sind.

• Eingefrorene Lebensmittel, die nach einem Stromausfall erkennbar angetaut sind,

entsorgen.

• Keine Lebensmittel einfrieren, die schon einmal an- oder aufgetaut sind.

WARNUNG

Inbetriebnahme

Seite | 17

Übersicht Lagerempfehlungen Kühl-/Gefrierraum KS

Kühlraum

❶ Streichzarte Butter und Käse im oberen Türfach platzieren, hier ist die Temperatur

am wärmsten.

❷ Angebrochene Gläser, Konserven und Eier im mittleren Türfach platzieren.

❸ Getränke und Flaschen im großen unteren Türfach platzieren. Volle Behälter nah am

Scharnier platzieren, um die Belastung zu verringern.

❹ Gekochtes und gebackenes Essen auf dem Glasregal platzieren.

❺ Fisch und Fleisch auf der Glasablage über der Gemüseschublade platzieren, hier ist

die Temperatur am kältesten.

❻ Gemüse und Obst in der Gemüseschublade platzieren.

3.2.1 Energie sparen

• Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen

aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und

länger und führt zu erhöhtem Energieverbrauch.

• Auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an

der Geräterückseite achten. Lüftungsöffnungen niemals abdecken. Die

Abstandsmaße beachten (s. Kapitel „ und Anschließen“).Aufstellen

• Die Anordnung der Schubladen, Regale und Ablagen, wie sie auf der Abbildung

«Gerät kennenlernen» zu ersehen ist, bietet die effizienteste Energienutzung und

ist daher möglichst beizubehalten.

• Für einen größeren Stauraum (z.B. bei großem Kühlgut) die mittleren Ablagen

entfernen. Die oberen und unteren Ablagen bei Bedarf als letzte herausnehmen.

• Ein gleichmäßig gefülltes Kühl-/ Tiefkühlabteil trägt zur optimalen Energienutzung

bei. Leere oder halbleere Abteile vermeiden.

• Keine warmen Speisen in das Gerät stellen. Speisen erst abkühlen lassen.

• Gefrorenes im Kühlschrank auftauen lassen. Die Kälte des Gefriergutes vermindert

den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.

• Temperatur nicht kälter als notwendig einstellen. Das trägt zu einer optimalen

Energienutzung bei.

• Türdichtungen des Gerätes müssen vollkommen intakt sein, damit die Türen richtig

schließen und sich der Energieverbrauch nicht unnötig erhöht.

• Gerät nur öffnen, wenn es erforderlich ist und dann nur so kurz wie möglich. Der

Energieverbrauch und die Temperatur im Gerät können ansteigen, wenn die

Gerätetür häufig oder lange geöffnet wird bzw. nicht korrekt verschlossen ist.

Wartung und Pflege

Seite | 18

4 Wartung und Pflege

Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und

Innenausstattung, regelmäßig reinigen.

Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz

getrennt ist (s. Sicherheitskapitel Stromschlag).

VERLETZUNGSGEFAHR!

• Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. zum Abtauen

benutzen.

• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in

elektrische Bauteile gelangen.

• Steht der Temperaturregler auf „0“, ist die Kühlung ausgeschaltet, der

Stromkreislauf bleibt hingegen aufrechterhalten.

SACHSCHADEN!

• Keine scheuernden, aggressiven Reinigungsmittel benutzen.

• Keine kratzenden Schwämme verwenden.

• Ätherische Öle und organische Lösungsmittel, z.B. Saft von Zitronen- oder

Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten,

können Kunststoffteile angreifen. Solche Substanzen nicht mit den Geräteteilen in

Kontakt bringen.

4.1 Gerät reinigen

1. Kühlgut herausnehmen. Alles abgedeckt an einem kühlen

Ort lagern.

2. Glasablagen zum Reinigen etwas nach oben anheben und

herausziehen, bis sie sich nach oben oder unten

abschwenken und herausnehmen lassen.

3. Türfächer nach oben schieben und herausnehmen.

4. Gerät einschließlich Türdichtung und Innenausstattung mit

einem Lappen und lauwarmem Wasser unter Zugabe von

etwas handelsüblichem Geschirrspülmittel reinigen.

5. Mit klarem Wasser nachwischen und trockenreiben.

6. Tauwasser-Ablaufloch überprüfen. Regelmäßig mit Hilfe von

Wattestäbchen reinigen.

7. Die gereinigten Glasablagen, Türfächer, Schubladen etc.

einsetzen.

8. Sicherstellen, dass der Innenraum des Gerätes vollkommen

trocken ist.

9. Gerät am Stromnetz anschließen und einschalten.

VORSICHT

ACHTUNG

Wartung und Pflege

Seite | 19

4.2 Gerätetürdichtung reinigen / wechseln

Luftdichtheit der Dichtungen von Tür prüfen

1. Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08

mm - Dicke an verschiedenen Stellen des Gerätes einklemmen.

→ Lässt sich das Papier mit einem leichten Widerstand durchziehen,

ist die Gerätetürdichtung dicht. (Die Prüfung der Dicke des

verwendeten Papiers wird nach ISO 534 durchgeführt)

2. Eine Taschenlampe auf eine Glasablage im Gerät stellen, Lichtschein in

Richtung der Gerätetürdichtung ausrichten und Tür schließen. Scheint kein

direktes Licht durch, ist die Gerätetürdichtung dicht.

→ Scheint direktes Licht durch die geschlossene Tür, ist die Gerätetürdichtung

undicht.

Gerätetürdichtung auswechseln

1. Lebensmittel aus dem Gerät nehmen.

2. Gerätetürdichtung aus dem Gerät herausziehen.

3. Gerätetür wie üblich reinigen.

4. Neue Gerätetürdichtung in die Spalten einsetzen.

5. Die Gerätetürdichtung zuerst in die Ecken einstecken und mit dem Daumen nach

drücken, / streichen.

6. Falls die Gerätetürdichtung nicht überall gleichmäßig an liegt: vorsichtig mit einem

Haartrockner die entsprechenden Stellen anwärmen und mit den Fingern etwas

herausziehen.

➢ Gerätetürdichtungen regelmäßig auf Verschmutzungen und

Beschädigungen kontrollieren.

➢ Fett und Öl macht die Gerätetürdichtungen porös und spröde. Wenn

Fett oder Öl an Türdichtungen gelangt, ist: Gerätetürdichtungen

sofort mit einem Lappen und lauwarmem Wasser unter Zugabe von

etwas handelsüblichem Geschirrspülmittel reinigen.

Undicht

Dicht

Undicht

Wartung und Pflege

Seite | 20

4.3 Abtauen

Automatisches Abtauen im Kühlraum

Der Kühlbereich ist mit einer Abtau-Automatik ausgestattet. Reif und Eis taut

automatisch ab. Das Tauwasser fließt durch die Rinne in das Abtauloch, auf der Rückseite

des Gerätes in eine Tauwasserschale ab. Durch die Wärme des Motors verdunstet

das Tauwasser.

Die Temperatur so einstellen, dass das Gerät nicht ständig - ohne Abtauphase - kühlt.

Die Temperatur im Kühlschrank sinkt (auf unter 0 °C) und Getränke und frische

Lebensmittel gefrieren. Durch die Vereisung der Rückwand nimmt der Energieverbrauch

sehr stark zu und die Effizienz des Gerätes sinkt.

➢ Läuft das Tauwasser aus dem Ablaufkanal zum Auffangbehälter nicht

richtig ab, prüfen, ob der Ablaufkanal verstopft ist

(s. Kapitel „Fehler beheben“).

➢ Es darf kein Wasser auf dem Boden stehen oder mit elektrischen

Teilen in Berührung kommen.

4.4 Leuchtmittel (LED) auswechseln

Das Gerät ist mit einer Wartungsfreien LED-Beleuchtung ausgestattet.

➢ Reparaturen an dieser LED-Beleuchtung nur durch den Kundendienst

durchführen lassen.

4.5 Gerät außer Betrieb nehmen

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw.

herausdrehen.

✓ Lebensmittel entnehmen.

✓ Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

✓ Gerät abtauen und gründlich reinigen (s. Kapitel „Wartung und Pflege“).

✓ Gerätetür geöffnet lassen, um Geruchs- und Schimmelbildung zu vermeiden.

Betriebsgeräusche / Fehler beheben

Seite | 21

5 Betriebsgeräusche / Fehler beheben

Reparaturen an elektrischen Geräten ausschließlich von einer hierfür qualifizierten

Elektro-Fachkraft ausführen lassen. Eine falsch bzw. nicht fachgerecht durchgeführte

Reparatur kann Gefahren für den Benutzer herbeiführen.

Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch.

Betriebsgeräusche

GERÄUSCHE

GERÄUSCHART

URSACHE / BEHEBUNG

Normale

Geräusche

Murmeln

Wird vom Kompressor verursacht,

wenn er in Betrieb ist.

Flüssigkeitsgeräusch

Entsteht durch die Zirkulation des

Kältemittels im Aggregat.

Klickgeräusche

Der Temperaturregler schaltet den

Kompressor ein oder aus.

Störende

Geräusche

Flaschengeräusche

Einen Sicherheitsabstand zwischen den

Flaschen und anderen Behältern lassen.

Vibrieren des Verflüssigers

(nur bei sichtbarem

Verflüssiger an der

Geräterückseite)

Prüfen, ob der Verflüssiger an der

Geräterückseite locker ist. Verflüssiger

befestigen.

Fehler beheben

STÖRUNG

MÖGLICHE URSACHEN

MASSNAHMEN

Innenbeleuchtung

funktioniert nicht,

aber Kompressor

läuft.

Leuchtmittel ist defekt.

Leuchtmittel auswechseln

(s. Kapitel 4.4).

Es steht Wasser im

Gerät.

Tauwasser-Ablaufloch ist

vollständig geschlossen.

Tauwasser-Ablaufloch

reinigen, z.B. mit einem

Wattestäbchen.

Kühlgruppe läuft zu

häufig an und zu

lange.

Gerätetür wird zu oft geöffnet.

Nicht unnötig die Gerätetür

öffnen.

Luftzirkulation um das Gerät ist

behindert.

Die Umgebung des Gerätes

freilassen.

Gerät kühlt nicht.

Gerät ist ausgeschaltet oder

wird nicht mit Strom versorgt.

Stromversorgung und

Sicherungen überprüfen.

Prüfen, ob der Netzstecker

richtig in der Steckdose

steckt. Prüfen, ob Spannung

an der Steckdose anliegt.

Temperaturregler steht auf “0”.

Temperaturregler-

Einstellungen prüfen.

Umgebungstemperatur ist zu

niedrig.

(s. Kapitel 2.2)

Seitenwand ist sehr

warm

(nur für Modelle mit

eingeschäumtem

Verflüssiger).

Der Verflüssiger gibt warme Luft

an die Umgebung ab. Bei zu

hoher Umgebungstemperatur

kann ein Wärmestau entstehen.

Sobald die

Umgebungstemperatur

gesunken ist, kühlt das Gerät

wieder normal. Unbedingt die

Abstände einhalten

(s. Kapitel 2.2).

Keine Maßnahmen notwendig.

Betriebsgeräusche / Fehler beheben

Seite | 22

Sticker „OK“

erscheint nicht.

Durchschnittstemperatur in

diesem Bereich zu hoch

eingestellt.

Den Temperaturregler auf

eine kältere Stufe stellen.

Den Temperaturregler nur

schrittweise ändern und bis

zur erneuten Prüfung ca. 12

Stunden warten.

An der hinteren

Innenwand bildet

sich eine Reif- oder

Eisschicht.

Hohe Raumtemperaturen (wie

z.B. an heißen Sommertagen)

und eine hohe

Temperaturregler-Einstellung

können zu fortdauerndem

Kühlbetrieb führen. Der

Kompressor muss kontinuierlich

laufen, um die eingestellte

Temperatur im Gerät

beizubehalten. Das Gerät ist

nicht in der Lage automatisch

abzutauen, da dies nur möglich

ist, wenn der Kompressor nicht

läuft (s. Kapitel „Abtauen“).

Den Temperaturregler auf

eine niedrigere Stufe drehen.

Der Kompressor wird wie

gewöhnlich an- und ausgehen

und das automatische

Abtauen wird fortgesetzt.

Seite | 23

6 Ersatzteile / Kundenservice

Folgende Ersatzeile sind beim oben genannten Kundendienst erhältlich (Abhängig vom

Gerät):

(1) Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen;

(2) Türgriffe, Türscharniere, Einlegeböden und Einschübe

Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines

Modells erhältlich.

Türdichtungen sind 10 Jahre nach dem Inverkehrbringen des letzten Exemplars eines

Modells erhältlich.

Um auf die Produktdatenbank zu gelangen, für:

▪ Reparaturaufträge

▪ Datenblatt

▪ Gebrauchsanweisung

den Service QR-Code aus der beigefügten Servicekarte oder vom Typenschild am Gerät

scannen.

Mehr Informationen zum Service, siehe beigefügte Servicekarte

Kundendienstadresse:

EGS GmbH

Dieselstraße 1

33397 Rietberg / DEUTSCHLAND

➢ Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung

oder einer der beschriebenen Störungen ist auch während der

Garantiezeit nicht kostenlos.

Servicekarte

Typenschild

Produktspezifikationen

Marke:	Exquisit
Kategorie:	Kühlschrank
Modell:	EKS130-V-040F
Breite:	540 mm
Tiefe:	540 mm
Gewicht:	27000 g
Produktfarbe:	Weiß
Höhe:	871 mm
Eingebautes Display:	Nein
Verpackungsbreite:	570 mm
Verpackungstiefe:	560 mm
Verpackungshöhe:	940 mm
Paketgewicht:	32000 g
Ursprungsland:	China
Geräteplatzierung:	Integriert
Energieeffizienzklasse:	F
Energieeffizienzskala:	A bis G
Verstellbare Füße:	Nein
Anschlusswert:	80 W
Nutzinhalt Kühlschrank:	129 l
Kühlschrank - Anzahl der Ablagen/Körbe:	3
Jährlicher Energieverbrauch:	115 kWh
Geräuschpegel:	39 dB
Türanschlag:	Rechts
Wechselbare Türen:	Nein
Klimaklasse:	N-ST
No-Frost-System:	Nein
Lampentyp:	LED
Türschließ-Erinnerungs-Alarm:	Ja
Temperaturalarm:	Nein
Lärmemissionsklasse:	C
Benutzerdefinierte Panel-Bereitschaft:	Nein
Innenbeleuchtung Kühleinheit:	Ja
Anzahl der Gemüseschubladen:	1
Ablageflächen Kühlschranktür:	3
Eierablage:	Ja
Flaschengestelle:	Nein
Super Kühlungs-Funktion:	Nein
Fresh Zone Fach:	Nein
Wasserspender:	Nein
Multi Airflow System:	Nein
Thermostat:	Ja
