Gebruikershandleiding
Gebruikte Symbolen en Tekens
•Veiligheidssymbolen
De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken.
Leer en respecteer deze waarschuwingssymbolen om letsel aan personen en beschadiging van eigendom te voorkomen.
Waarschuwing
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief
handelen.
Let op
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief
handelen.
•Algemene informatiesymbolen
Let op
Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.
a
Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
sDit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
g
Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie "Woordenlijst" onder
"Bijlage".
s "Woordenlijst" pag.133
[Naam] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
Bijvoorbeeld: de knop [Esc]
Menunaam Dit verwijst naar de naam van een item in het menu Configuratie.
Bijvoorbeeld:
Selecteer Helderheid onder Beeld.
Beeld - Helderheid
Gebruikte Symbolen en Tekens ...................... 2
Inleiding
Kenmerken van de Projector ................................. 7
Snel geïnstalleerd en zó weer opgeborgen.............................7
Aansluiten via een USB-kabel en projecteren (USB Display)................7
Detectie van projectorbewegingen en automatische correctie van
beeldvervorming............................................7
Horizontale keystone-regelaar...................................7
Handige functies voor het projecteren van beelden....................... 7
Meer inhoud door breedbeeldprojectie (WXGA) (alleen EB-W18/EB-W03/EB-
W120).................................................... 7
Een USB-opslagapparaat aansluiten en films of beelden projecteren (PC Free)
.........................................................8
Verschillende functies voor een uitstekende energiebesparing.............8
Haal het beste uit de afstandsbediening.............................8
Bestanden vergroten en projecteren met de documentcamera . . . . . . . . . . . . . 8
Verbeterde veiligheidsfuncties...................................8
Verbinden met een draadloos LAN en beelden projecteren................ 9
Namen van Onderdelen en Functies ......................... 10
Voorzijde/Bovenzijde...........................................10
Achterkant..................................................12
Onderkant..................................................13
Bedieningspaneel.............................................14
Afstandsbediening............................................15
De batterijen van de afstandsbediening vervangen....................18
Bedieningsbereik van de afstandsbediening.........................19
De projector voorbereiden
De projector installeren .................................... 21
Installatiemethoden............................................21
Installatiemethoden..........................................22
Schermgrootte en geschatte projectieafstand ..........................22
Apparatuur aansluiten ..................................... 24
Een computer aansluiten........................................ 24
Beeldbronnen aansluiten........................................25
USB-apparaten aansluiten.......................................27
De draadloze LAN-eenheid installeren ...............................28
De optionele Quick Wireless Connection USB Key installeren..............29
Basisgebruik
Beelden projecteren ....................................... 31
Van installatie tot projectie.......................................31
Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld
wijzigen (Bron zoeken)..........................................32
Met de afstandsbediening overschakelen naar het doelbeeld...............33
Projecteren met USB Display......................................33
Systeemvereisten........................................... 33
De eerste keer aansluiten......................................34
De installatie ongedaan maken..................................36
Geprojecteerde beelden bijstellen .......................... 37
Keystone-vervorming (trapeziumvormige vertekening) corrigeren............37
Automatische correctie.......................................38
Handmatige correctie........................................38
De beeldgrootte bijstellen.......................................41
De beeldpositie bijstellen........................................42
De horizontale helling bijstellen...................................42
Scherpstellen................................................42
Het volume bijstellen ........................................... 43
De projectiekwaliteit selecteren (Kleurmodus selecteren)..................43
Autom. iris instellen ............................................44
De hoogte-breedteverhouding van het geprojecteerde beeld wijzigen.........45
Methode wijzigen...........................................45
De hoogte-breedteverhouding wijzigen............................45
Inhoudsopgave
3
Nuttige Functies
Projectiefuncties .......................................... 49
Projecteren zonder een computer (PC Free) ............................49
Specificaties voor bestanden die met PC Free kunnen worden geprojecteerd
........................................................ 49
Voorbeelden van PC Free ......................................49
PC Free bedieningsmethoden...................................50
Afbeeldingen of films selecteren en projecteren......................52
De beeldbestanden in een map achter elkaar projecteren (Dia show)........53
Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een
Dia show.................................................54
Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)..............55
Het beeld bevriezen (Freeze) ...................................... 55
Aanwijzerfunctie (Aanwijzer) ......................................56
Een gedeelte van het beeld weergeven (E-Zoom) ........................57
De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis).......58
Een gebruikerslogo opslaan......................................59
Beveiligingsfuncties ....................................... 61
Gebruikers beheren (Wachtwoordbeveiliging)..........................61
Manieren van Wachtwoordbeveiliging.............................61
Wachtwoordbeveiliging instellen................................61
Wachtwoord invoeren........................................62
Bediening beperken (Toetsvergrendeling)............................63
Antidiefstalvergrendeling ........................................64
Het draadslot installeren.......................................64
Controle en bediening ..................................... 66
Instellingen wijzigen met een webbrowser (Webcontrole) .................. 66
Configuratie van de projector ...................................66
Het scherm Webcontrole openen................................66
Het scherm Web Remote openen .................................67
Problemen rapporteren via een E-mailmelding.........................68
Inhoud van een foutmelding in een e-mail..........................68
Beheer via SNMP .............................................. 69
ESC/VP21-opdrachten..........................................69
Voordat u begint............................................69
Lijst met Opdrachten.........................................70
Communicatieprotocol.......................................70
Informatie over Event ID ................................... 71
Configuratiemenu
Het Configuratiemenu gebruiken ........................... 73
Lijst met Functies .......................................... 74
Tabel van het Configuratiemenu...................................74
Menu Netwerk.............................................75
Menu Beeld................................................. 76
Menu Signaal................................................77
Menu Instellingen.............................................79
Menu Uitgebreid ..............................................80
Menu Netwerk............................................... 81
Opmerkingen over het gebruik van het Netwerkmenu..................82
Bediening met softwarematig toetsenbord..........................82
Menu Basis ................................................ 83
Menu Draadl. LAN...........................................84
Menu Beveiliging...........................................85
Menu E-mail...............................................86
Menu Overige..............................................88
Menu Resetten.............................................88
Menu ECO..................................................88
Menu Informatie (alleen weergave).................................90
Menu Resetten...............................................91
Problemen Oplossen
De Help-functie gebruiken ................................. 93
Problemen oplossen ....................................... 95
De indicatielampjes aflezen......................................95
Als de indicatielampjes geen uitkomst bieden..........................99
Inhoudsopgave
4
Problemen met het beeld....................................... 100
Geen beeld ...............................................100
Geen bewegende beelden .................................... 101
De projectie stopt automatisch................................. 101
Het bericht Niet ondersteund wordt weergegeven.................... 101
Het bericht Geen signaal wordt weergegeven....................... 102
Vaag, vervormd of onscherp beeld ...............................102
Interferentie of vervormd beeld ................................. 103
Het beeld is afgesneden (breed) of klein, de beeldverhouding is verkeerd of het
beeld is omgedraaid........................................ 104
De beeldkleuren zijn niet juist .................................. 104
Donker beeld ............................................. 105
Problemen bij het starten van de projectie........................... 106
De projector gaat niet aan.....................................106
Overige problemen........................................... 106
Geen geluid of zwak geluid ....................................106
Er is ruis in het geluid (alleen bij projecteren van USB-weergave) . . . . . . . . . . 107
De afstandsbediening werkt niet ................................ 107
Ik wil de taal van meldingen en menu's wijzigen ......................108
Er wordt geen e-mail ontvangen, zelfs niet bij een probleem in de projector
........................................................108
De instellingen kunnen niet via een webbrowser gewijzigd worden........ 108
Onderhoud
Reinigen ................................................. 110
Het oppervlak van de Projector Reinigen.............................110
De lens reinigen............................................. 110
Reinigen van het luchtfilter...................................... 110
Verbruiksmateriaal Vervangen ............................ 112
De Lamp Vervangen ...........................................112
Vervangingsperiode projectorlamp.............................. 112
Het vervangen van de projectorlamp............................. 112
Resetten van de lampuren.................................... 115
De luchtfilter Vervangen........................................115
Vervangingsperiode luchtfilter................................. 115
Het vervangen van de luchtfilter................................ 115
Bijlage
Handige software ........................................ 119
EasyMP Network Projection......................................119
EasyMP Monitor............................................. 119
Optionele Accessoires en Verbruiksmateriaal ............... 120
Optionele Accessoires......................................... 120
Verbruiksmateriaal ............................................121
Schermgrootte en projectieafstand ........................ 122
Projectieafstand (voor EB-W18/EB-W03/EB-W120)...................... 122
Projectieafstand (voor EB-X24) ....................................123
Projectieafstand (voor EB-X18/EB-X03/EB-X120/EB-X200)................. 124
Projectieafstand (voor EB-S18/EB-S03/EB-S120/EB-S200) . . . . . . . . . . . . . . . . . . 126
Ondersteunde monitorbeeldschermen ..................... 127
Ondersteunde Resoluties ....................................... 127
Computersignalen (RGB analoog)............................... 127
Video-component.......................................... 128
Composite Video........................................... 128
Ingangssignaal van de HDMI-poort.............................. 128
Technische Gegevens ..................................... 129
Algemene Specificatie van de Projector............................. 129
Afmetingen .............................................. 132
Woordenlijst ............................................. 133
Algemene Opmerkingen .................................. 135
Betreffende de benamingen..................................... 135
Algemene opmerking: ......................................... 136
Index .................................................... 137
Inhoudsopgave
5
Inleiding
In dit hoofdstuk worden de kenmerken en de namen van onderdelen van de projector besproken.
Snel geïnstalleerd en zó weer opgeborgen
•Gewoon even aansluiten op het stopcontact en de projector staat aan.
•U kunt van korte afstand op een groot scherm projecteren.
•U kunt de hoogte van de projector eenvoudig met één hendel instellen.
•De projector is dadelijk afgekoeld en dus zó weer opgeborgen.
Aansluiten via een USB-kabel en projecteren (USB Display)
Gebruik een USB-kabel om beelden van een
computer te projecteren zonder gebruik te
hoeven maken van een computerkabel.
s "Projecteren met USB Display" pag.33
Detectie van projectorbewegingen en automatische correctie van
beeldvervorming
Deze projector corrigeert automatisch de verticale keystone-vertekening die
kan optreden bij het opstellen of verplaatsen van de projector.
s "Automatische correctie" pag.38
Horizontale keystone-regelaar
Hiermee kunt u gemakkelijk de horizontale vervorming in het
geprojecteerde beeld corrigeren. Deze functie gebruikt u wanneer u de
projector niet parallel met het scherm kunt opstellen.
s "Handmatige correctie" pag.38
Handige functies voor het projecteren van
beelden
Meer inhoud door breedbeeldprojectie (WXGA) (alleen EB-W18/EB-
W03/EB-W120)
Bij een computer met een 16:10 breedbeeld
LCD-scherm met WXGA-resolutie kan het
beeld in dezelfde beeldverhouding worden
geprojecteerd. U kunt whiteboards en andere
schermen met liggende indeling gebruiken.
s "De hoogte-breedteverhouding van het
geprojecteerde beeld wijzigen" pag.45
Kenmerken van de Projector
7
Een USB-opslagapparaat aansluiten en films of beelden
projecteren (PC Free)
U kunt een USB-opslagapparaat of digitale camera op de projector
aansluiten en de opgeslagen beelden projecteren.
Talrijke bestandsformaten, zoals films of beelden, worden ondersteund.
s "Projecteren zonder een computer (PC Free)" pag.49
Verschillende functies voor een uitstekende energiebesparing
•Verschillende functies om verspilling van elektriciteit te voorkomen
De projector wordt geleverd met een aantal ingebouwde functies voor
energiebesparing, zoals het dimmen van het geprojecteerde beeld, een
timer voor automatisch uitschakelen en het energieverbruik aanpassen
terwijl de projector stand-by is.
s "Menu ECO" pag.88
•Functie voor het weergeven van de energiebesparingstatus in het
geprojecteerde beeld
Als ECO-weergave is ingesteld op Aan vanuit het menu Configuratie,
worden pictogrammen van bladeren ( ) die de energiebesparingstatus
aangeven, linksonder in het geprojecteerde beeld weergegeven als de
lamphelderheid naar de lage stand is geschakeld.
s ECO - ECO-weergave pag.88
Haal het beste uit de afstandsbediening
U kunt met de afstandsbediening een aantal handelingen verrichten zoals
het vergroten van een deel van het beeld. U kunt de afstandsbediening ook
als aanwijzer gebruiken om de aandacht op bepaalde zaken te vestigen, of
als computermuis.
s "Aanwijzerfunctie (Aanwijzer)" pag.56
s "Een gedeelte van het beeld weergeven (E-Zoom)" pag.57
s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze
muis)" pag.58
Bestanden vergroten en projecteren met de documentcamera
Met de optionele documentcamera kunt u papieren documenten en
objecten projecteren.
Door deze aan te sluiten op een computer en de meegeleverde software te
gebruiken, kunt u volledig gebruik maken van de mogelijkheden van de
projector.
s "Optionele Accessoires" pag.120
Verbeterde veiligheidsfuncties
•Wachtwoordbeveiliging om het aantal gebruikers te beperken en te
beheren
U kunt een wachtwoord instellen en zo bepalen wie de projector mag
gebruiken.
s "Gebruikers beheren (Wachtwoordbeveiliging)" pag.61
•Toetsvergrendeling beperkt de knopbediening op het bedieningspaneel
Zo kunt u voorkomen dat de projectorinstellingen zonder toestemming
worden gewijzigd bij gebruik tijdens evenementen, op scholen, enzovoort.
s "Bediening beperken (Toetsvergrendeling)" pag.63
•Het apparaat is uitgerust met verschillende antidiefstalbeveiligingen
De projector is uitgerust met de volgende soorten antidiefstalbeveiliging.
•Beveiligingssleuf
•Installatiepunt van beveiligingskabel
s "Antidiefstalvergrendeling" pag.64
Kenmerken van de Projector
8
Naam Functie
CHendel voor instellen
voet
Druk op de voethendel om de instelbare voet aan de
voorzijde uit te schuiven en in te trekken.
s "De beeldpositie bijstellen" pag.42
DInstelbare voet aan
voorzijde
Als de projector op een plat oppervlak is geplaatst, bv. op
een tafel, kunt u de voet uitschuiven om de beeldpositie
aan te passen.
s "De beeldpositie bijstellen" pag.42
EAV Mute-schuifklep Schuif ter bescherming van de lens de klep dicht als u de
projector niet gebruikt. Door de schuifklep tijdens de
projectie te sluiten kunt u beeld en geluid onderdrukken.
s "Het beeld en het geluid tijdelijk niet weergeven (A/V
dempen)" pag.55
FAfstandsbedieningso
ntvanger
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
GScherpstelring Hiermee wordt de focus ingesteld.
s "Scherpstellen" pag.42
HZoomstelring
(alleen EB-X24/EB-
W18/EB-X18/EB-W03/
EB-X03/EB-W120/EB-
X120/EB-X200)
Hiermee wordt de beeldgrootte ingesteld.
s "De beeldgrootte bijstellen" pag.41
ILuchttoevoerventilat
or
(luchtfilter)
Voert lucht in om de projector intern te koelen.
s "Reinigen van het luchtfilter" pag.110
JKlep van luchtfilter Hiermee wordt de deksel van het luchtfilter geopend en
gesloten.
s "De luchtfilter Vervangen" pag.115
KBeveiligingssleuf De beveiligingssleuf is compatibel met het door
Kensington geproduceerde Microsaver Security System.
s "Antidiefstalvergrendeling" pag.64
LBedieningspaneel Hiermee bedient u de projector.
s "Bedieningspaneel" pag.14
Naam Functie
MHorizontale keystone-
regelaar
Hiermee corrigeert u horizontale vervorming in het
geprojecteerde beeld.
s "Handmatige correctie" pag.38
NLampdeksel Open deze deksel als u de projectorlamp wilt vervangen.
s "De Lamp Vervangen" pag.112
OBevestigingsschroef
voor lampdeksel
Schroef deze vast om het lampdeksel op zijn plaats te
bevestigen.
Namen van Onderdelen en Functies
11
Achterkant
Naam Functie
AVoedingsingang Hierop sluit u de voedingskabel van de projector aan.
s "Van installatie tot projectie" pag.31
BUSB-A-poort •Hier sluit u een USB-opslagapparaat of een digitale
camera aan om films of afbeeldingen te projecteren via
PC Free.
s "Projecteren zonder een computer (PC Free)"
pag.49
•Hierlangs sluit u de optionele Documentcamera aan.
•Voor aansluiting van de meegeleverde of optionele
Draadloze LAN-eenheid.
s "De draadloze LAN-eenheid installeren"
pag.28
•Voor aansluiting van de optionele Quick Wireless
Connection USB Key.
s "De optionele Quick Wireless Connection USB
Key installeren" pag.29
CBorgschroef voor
draadloze LAN-
eenheid
Deze schroef zet de klep van de draadloze LAN-eenheid
vast.
Naam Functie
DUSB-B-poort •Sluit de projector op een computer aan via een USB-
kabel en projecteert beelden op de computer.
s "Projecteren met USB Display" pag.33
•Hiermee sluit u de projector via een USB-kabel aan op
een computer om de draadloze muis te gebruiken.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
EAudio-ingang Ingang voor het geluid van apparatuur die op de
Computer-,S-Video- of Video-poort is aangesloten.
FVideo-ingang Ingang voor Composite Video-signalen van
videobronnen.
GAfstandsbedieningso
ntvanger
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
HLuidspreker Geeft het geluid weer.
IHDMI-poort Ingangen voor videosignalen van met HDMI compatibele
videoapparatuur en computers. Deze projector is
compatibel met HDCP
g
.
s "Apparatuur aansluiten" pag.24
JComputer-ingang Ingang voor beeldsignalen van een computer en
componentvideosignalen van andere videobronnen.
KS-Video-poort Voert S-Video-signalen in vanaf videobronnen.
Namen van Onderdelen en Functies
12
Onderkant
Naam Functie
ABevestigingspunten
ophangbeugel (drie
punten)
Bevestig de optionele ophangbeugel hier als u de projector
aan het plafond wilt ophangen.
s "De projector installeren" pag.21
s "Optionele Accessoires" pag.120
BInstallatiepunt van
beveiligingskabel
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af.
s "Het draadslot installeren" pag.64
Naam Functie
CVoeten aan
achterzijde
Als de projector op een plat oppervlak is geplaatst, bv. op
een desk, kunt u deze voeten uitschuiven of intrekken om
de horizontale beeldhoek aan te passen.
s "De horizontale helling bijstellen" pag.42
DInstelbare voet aan
voorzijde
Als de projector op een plat oppervlak is geplaatst, bv. op
een tafel, kunt u de voet uitschuiven om de beeldpositie
aan te passen.
s "De beeldpositie bijstellen" pag.42
Namen van Onderdelen en Functies
13
Bedieningspaneel
Naam Functie
A[Source Search]-knop Hiermee schakelt u naar het volgende invoerapparaat dat
een beeldsignaal doorgeeft.
s "Automatisch binnenkomende signalen detecteren en
het geprojecteerde beeld wijzigen (Bron zoeken)"
pag.32
B[Enter]-knop
[]
•Als het Configuratiemenu of het Help-scherm wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau.
•Indien ingedrukt tijdens de projectie van analoge RGB-
signalen van de Computer-ingang, kunt u Tracking,
Sync. en Positie automatisch optimaliseren.
C[w][v]-knoppen •Hiermee geeft u het scherm Keystone weer, waarin u
horizontale en verticale keystonevervorming kunt
corrigeren.
s "Handmatige correctie" pag.38
•Als het Configuratiemenu of de Help wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.
s "Het Configuratiemenu gebruiken" pag.73
s "De Help-functie gebruiken" pag.93
Naam Functie
D[Help]-knop Druk op deze knop om het hulpscherm weer te geven en te
sluiten. Het hulpscherm geeft aan hoe u problemen kunt
oplossen.
s "De Help-functie gebruiken" pag.93
E[Esc]-knop •Hiermee wordt de huidige functie gestopt.
•Als deze knop wordt ingedrukt terwijl het
Configuratiemenu wordt weergegeven, geeft de
projector het vorige menu weer.
s "Het Configuratiemenu gebruiken" pag.73
F[a][b]-knoppen
of [Wide][Tele]-
knoppen
•Voor EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-
W120/EB-X120/EB-X200
[a] Verlaagt het volume.
[b] Verhoogt het volume.
s "Het volume bijstellen" pag.43
•Voor EB-S18/EB-S03/EB-S120/EB-S200
[Wide]: Hiermee maakt u het geprojecteerde beeld
groter.
[Tele]: Hiermee maakt u het geprojecteerde beeld
kleiner.
s "De beeldgrootte bijstellen" pag.41
•Corrigeert horizontale keystonevervorming als het
scherm Keystone wordt weergegeven.
s "H/V-Keystone" pag.39
•Als het Configuratiemenu of de Help wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.
s "Het Configuratiemenu gebruiken" pag.73
s "De Help-functie gebruiken" pag.93
G[Menu]-knop Hiermee wordt het Configuratiemenu weergegeven en
gesloten.
s "Het Configuratiemenu gebruiken" pag.73
HAan/uitknop
[t]
Hiermee schakelt u de projector in of uit.
s "Van installatie tot projectie" pag.31
Namen van Onderdelen en Functies
14

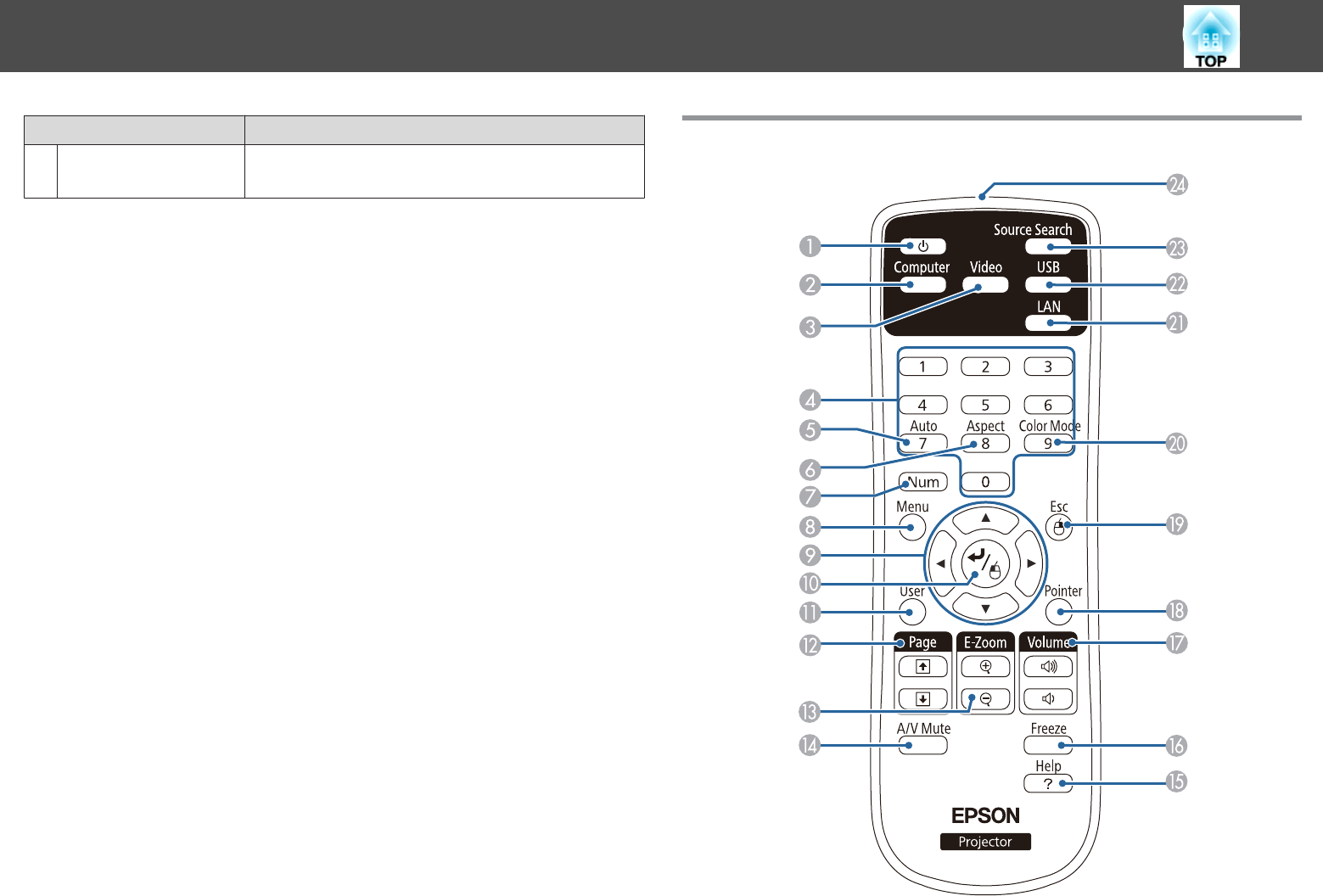

Naam Functie
AAan/uitknop
[t]
Hiermee schakelt u de projector in of uit.
s "Van installatie tot projectie" pag.31
B[Computer]-knop Wijzigt naar beelden van de Computer-poort.
C[Video]-knop Telkens wanneer u op de knop drukt, schakelt het beeld
achtereenvolgens naar de Video-, S-video- en HDMI-
poorten.
DNumerieke knoppen Het wachtwoord instellen.
s "Wachtwoordbeveiliging instellen" pag.61
E[Auto]-knop Indien ingedrukt tijdens de projectie van analoge RGB-
signalen van de Computer-ingang, kunt u Tracking, Sync.
en Positie automatisch optimaliseren.
F[Aspect]-knop Bij iedere druk op deze knop verandert de hoogte-
breedteverhouding.
s "De hoogte-breedteverhouding van het
geprojecteerde beeld wijzigen" pag.45
G[Num]-knop Houd deze knop ingedrukt en gebruik de numerieke
knoppen om wachtwoorden en cijfers in te voeren.
s "Wachtwoordbeveiliging instellen" pag.61
H[Menu]-knop Hiermee wordt het Configuratiemenu weergegeven en
gesloten.
s "Het Configuratiemenu gebruiken" pag.73
Naam Functie
I[][ ][ ][ ]-
knoppen
•Als het Configuratiemenu of het hulpscherm wordt
weergegeven, kunt u met deze knoppen menu-items en
instellingen selecteren.
s "Het Configuratiemenu gebruiken" pag.73
•Tijdens de projectie met PC Free kunt u met deze
knoppen de vorige/volgende afbeelding weergeven, de
afbeelding draaien enz.
s "PC Free bedieningsmethoden" pag.50
•Tijdens het gebruik van de Draadloze muis-functie
wordt de muisaanwijzer verplaatst in de richting waarin
de knop wordt geduwd.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
JKnop [ ]•Als het Configuratiemenu of het Help-scherm wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau.
s "Het Configuratiemenu gebruiken" pag.73
•Als u de Draadloze muis functie gebruikt, werkt de knop
als linkermuisknop.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
K[User]-knop Selecteer een veelgebruikt item uit de vijf beschikbare
items uit het Configuratiemenu en wijs het toe aan deze
knop. Wanneer u op de knop [User] drukt, wordt de
geselecteerde menuoptie of het geselecteerde
aanpassingsscherm weergegeven, zodat u snel
instellingen/aanpassingen kunt opgeven.
s "Menu Instellingen" pag.79
Standaard is de functie Stroomverbruik toegewezen.
Namen van Onderdelen en Functies
16
Naam Functie
L[Page]-knoppen
[[][]]
Hiermee schakelt u naar een andere pagina over, bv. in
PowerPoint-bestanden, wanneer u gebruik maakt van de
volgende projectiemethoden.
•Als u de draadloze muis gebruikt
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
•Als u USB Display gebruikt
s "Projecteren met USB Display" pag.33
Wanneer u beelden projecteert met PC Free, geeft u met
deze knoppen het vorige/volgende scherm weer.
M[E-Zoom]-knoppen
[z][x]
Vergroot of verkleint het beeld zonder de projectiegrootte
te wijzigen.
s "Een gedeelte van het beeld weergeven (E-Zoom)"
pag.57
N[A/V Mute]-knop •Hiermee schakelt u video en audio in en uit.
s "Het beeld en het geluid tijdelijk niet weergeven
(A/V dempen)" pag.55
•Als u deze knop ongeveer vijf seconden ingedrukt
houdt, kunt u de projectiemodus als volgt wijzigen.
VoorkantWVoor/bovenkant
AchterkantWAchter/boven
O[Help]-knop Druk op deze knop om het hulpscherm weer te geven en te
sluiten. Het hulpscherm geeft aan hoe u problemen kunt
oplossen.
s "De Help-functie gebruiken" pag.93
P[Freeze]-knop Druk op deze knop om het beeld te pauzeren of te
hervatten.
s "Het beeld bevriezen (Freeze)" pag.55
Q[Volume]-knoppen
[a][b]
[a] Verlaagt het volume.
[b] Verhoogt het volume.
s "Het volume bijstellen" pag.43
R[Pointer]-knop Druk op deze knop om de schermaanwijzer te activeren.
s "Aanwijzerfunctie (Aanwijzer)" pag.56
Naam Functie
S[Esc]-knop •Hiermee wordt de huidige functie gestopt.
•Als deze knop wordt ingedrukt terwijl het
Configuratiemenu wordt weergegeven, geeft de
projector het vorige niveau weer.
s "Het Configuratiemenu gebruiken" pag.73
•Als u de Draadloze muis functie gebruikt, werkt de knop
als rechtermuisknop.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
T[Color Mode]-knop Telkens u op deze knop drukt verandert de kleurmodus.
s "De projectiekwaliteit selecteren (Kleurmodus
selecteren)" pag.43
U[LAN]-knop Schakelt over naar beeld van een netwerkapparaat.
V[USB]-knop Iedere keer als u op deze knop drukt, worden de volgende
beelden doorlopen:
•USB Display
•Beelden van het apparaat dat op de USB-A-poort is
aangesloten
W[Source Search]-knop Hiermee schakelt u naar het volgende invoerapparaat dat
een beeldsignaal doorgeeft.
s "Automatisch binnenkomende signalen detecteren en
het geprojecteerde beeld wijzigen (Bron zoeken)"
pag.32
XLED
afstandsbediening
Zendt signalen van de afstandsbediening naar de
projector.
Namen van Onderdelen en Functies
17
De batterijen van de afstandsbediening vervangen
Als de afstandsbediening niet meer snel reageert of als de afstandsbediening
niet meer werkt nadat deze enige tijd niet meer is gebruikt, betekent dit
waarschijnlijk dat de batterijen leeg zijn. Vervang in dat geval de batterijen.
Zorg dat u twee mangaan- of alkalinebatterijen van AA-formaat bij de hand
hebt. Het is niet mogelijk om andere batterijen dan mangaan- of alkaline
batterijen van AA-formaat te gebruiken.
Let op
Lees de volgende handleiding voordat u aan de slag gaat met de batterijen.
s Veiligheidsvoorschriften
a
Verwijder de batterijklep.
Houd het haakje van het batterijcompartiment ingedrukt en til de
klep omhoog.
b
Vervang de oude batterijen door nieuwe.
Let op
Plaats de batterijen aan de hand van de plus- (+) en mintekens (-) in de
batterijhouder.
Als de batterijen verkeerd gebruikt worden, kunnen ze exploderen of
gaan lekken en brand, letsel of productschade veroorzaken.
c
Zet de batterijklep terug.
Druk de klep goed aan tot hij vastklikt.
Namen van Onderdelen en Functies
18
Bedieningsbereik van de afstandsbediening
Namen van Onderdelen en Functies
19
De projector voorbereiden
In dit hoofdstuk wordt uitgelegd hoe u de projector installeert en er projectiebronnen op aansluit.
Installatiemethoden
De projector ondersteunt vier verschillende projectiemethoden. Gebruik de
juiste installatiemethode voor uw omstandigheden.
•Beelden projecteren met de pro‐
jector vóór het scherm. (Projec‐
tie aan Voorkant)
•Beelden projecteren met project‐
or achter een doorzichtig
scherm. (Projectie aan Achter‐
kant)
•Hang de projector aan het pla‐
fond op en projecteer de beel‐
den door de projector voor een
scherm te plaatsen. (Projectie
aan Voor/bovenkant)
•Hang de projector aan het pla‐
fond op en projecteer de beel‐
den door de projector achter
een doorzichtig scherm te plaat‐
sen. (Projectie aan Achter/bo‐
ven)
Waarschuwing
•Als u de projector aan het plafond wilt ophangen (met ophangbeugel), dan
moet u de projector op een speciale manier monteren. Als u de projector niet
goed monteert, kan hij naar beneden vallen en letsel veroorzaken.
•Als u tape plakt op de Bevestigingspunten ophangbeugel om te voorkomen
dat deze losraken, of als u bijvoorbeeld smeermiddel of olie op de projector
aanbrengt, kan de behuizing van de projector breken waardoor deze uit de
ophangbeugel kan vallen. Hierdoor kan iemand die zich onder de
ophangbeugel bevindt, ernstig gewond raken en kan de projector worden
beschadigd.
Als u de ophangbeugel monteert of afstelt, gebruik dan geen tape om te
voorkomen dat de schroeven los gaan zitten en gebruik geen olie,
smeermiddel of iets dergelijks.
•Dek de luchtin- en -uitlaten van de projector niet af. Als een
ventilatieopening afgedekt wordt, kan de binnentemperatuur stijgen en brand
veroorzaken.
Let op
Zet de projector bij gebruik niet op zijn kant. Dit kan tot defecten leiden.
a
•Als u de projector aan het plafond wilt ophangen, hebt u de
optionele Ophangbeugel nodig.
s "Optionele Accessoires" pag.120
•De standaard projectie-instelling is Voorkant. In het
Configuratiemenu kunt u overschakelen tussen Voorkant en
Achterkant.
s Uitgebreid - Projectie pag.80
•U kunt de projectie-instelling als volgt wijzigen door de knop [A/V
Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te
houden.
VoorkantWVoor/bovenkant
AchterkantWAchter/boven
De projector installeren
21
Installatiemethoden
Installeer de projector als volgt.
•Installeer de projector parallel met het scherm.
Als de projector niet evenwijdig met het scherm wordt geïnstalleerd,
treedt in het geprojecteerde beeld keystonevervorming op.
•Plaats de projector op een vlak oppervlak.
Als de projector gekanteld is, wordt ook het geprojecteerde beeld
gekanteld.
a
•Zie onderstaande als u de projector niet parallel met het scherm
kunt installeren.
s "Keystone-vervorming (trapeziumvormige vertekening)
corrigeren" pag.37
•Zie onderstaande als u de projector niet op een vlakke ondergrond
kunt installeren.
s "De horizontale helling bijstellen" pag.42
s "Keystone-vervorming (trapeziumvormige vertekening)
corrigeren" pag.37
Schermgrootte en geschatte projectieafstand
De projectiegrootte wordt bepaald door de afstand van de projector tot het
scherm. Aan de hand van de illustraties rechts kunt u de positie selecteren
die het beste past bij de schermgrootte. In de illustraties worden bij
benadering de kortste afstanden weergegeven bij maximale zoom. U vindt
meer informatie over de projectieafstand in:
s "Schermgrootte en projectieafstand" pag.122
a
Door de correctie van keystonevervorming kan het geprojecteerde
beeld worden verkleind.
De projector installeren
22
16:10 Schermgrootte
Voor EB-W18/EB-W03/EB-W120
(110×67cm)
(170×110cm)
(220×130cm)
(320×200cm)
50”
80”
100”
150”
4:3 Schermgrootte
Voor EB-X24
50”
80”
100”
150”
Voor EB-X18/EB-X03/EB-X120/EB-X200
Voor EB-S18/EB-S03/EB-S120/EB-S200
De projector installeren
23
De illustraties in dit gedeelte zijn van EB-X24.
De naam van de ingang, de locatie, en de oriëntatie van de connector zijn afhankelijk van de bron die wordt aangesloten.
Een computer aansluiten
Om beelden van een computer te projecteren, sluit u de computer op een van de volgende manieren aan:
AAls de meegeleverde computerkabel wordt gebruikt
Sluit de schermuitgang van de computer aan op de Computer-ingang van de projector. U kunt geluid door de luidspreker van de projector sturen door de audio-uitgang van de
computer aan te sluiten op de Audio-ingang van de projector met een in de handel verkrijgbare audiokabel.
BWanneer u de bijgeleverde of in de handel verkrijgbare USB-kabel gebruikt
Sluit de USB-poort van de computer aan op de USB-B-poort van de projector. U kunt bij het geprojecteerde beeld audio van de computer afspelen.
CAls een in de handel verkrijgbare HDMI-kabel wordt gebruikt
Sluit de HDMI-poort van de computer aan op de HDMI-poort van de projector. U kunt bij het geprojecteerde beeld audio van de computer afspelen.
a
U kunt met een USB-kabel de projector op een computer aansluiten en beelden van de computer projecteren. Dit wordt USB Display genoemd.
s "Projecteren met USB Display" pag.33
Apparatuur aansluiten
24
Beeldbronnen aansluiten
Om beelden van DVD-spelers of VHS-videoapparatuur enz. te projecteren, sluit u deze op een van de volgende manieren op de projector aan:
AAls een in de handel verkrijgbare video- of S-videokabel wordt gebruikt
Sluit de video-uitgang van de beeldbron aan op de Video-ingang van de projector. Of sluit de S-video-uitgang van de beeldbron aan op de S-Video-ingang van de projector. U kunt
geluid door de luidspreker van de projector weergeven door de audio-uitgang van de beeldbron aan te sluiten op de ingang Audio van de projector (gebruik hiervoor een in de handel
verkrijgbare audiokabel).
BAls de optionele componentvideokabel wordt gebruikt
s "Optionele Accessoires" pag.120
Sluit de componentuitgang van de beeldbron aan op de Computer-ingang van de projector. U kunt geluid door de luidspreker van de projector weergeven door de audio-uitgang van
de beeldbron aan te sluiten op de ingang Audio van de projector (gebruik hiervoor een in de handel verkrijgbare audiokabel).
CAls een in de handel verkrijgbare HDMI-kabel wordt gebruikt
Sluit de HDMI-uitgang van de beeldbron aan op de HDMI-ingang van de projector. U kunt bij het geprojecteerde beeld audio van de beeldbron afspelen.
Apparatuur aansluiten
25
Let op
•Zet de apparaten die u wilt aansluiten eerst uit voordat u ze op de projector aansluit. Als de gegevensbron reeds aan staat wanneer u de projector aansluit, kan dit voor
een storing zorgen.
•Als de oriëntatie of vorm van de stekker anders is, mag u deze niet proberen te forceren. Het toestel kan erdoor beschadigd worden of defect raken.
a
•Als de bron die u wilt aansluiten een vreemd gevormde uitgang heeft, gebruikt u de kabel die bij het toestel werd geleverd of een optionele kabel om op de
projectors aan te sluiten.
•Als u een in de handel verkrijgbare audiokabel met 2RCA(L/R)/stereo mini-aansluiting gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is
aangegeven.
Apparatuur aansluiten
26
USB-apparaten aansluiten
U kunt verschillende apparaten aansluiten zoals de optionele Documentcamera, USB-geheugen en USB-compatibele harde schijven en digitale camera's.
Gebruik de USB-kabel die bij het USB-apparaat werd geleverd om het USB-apparaat aan te sluiten op de USB-A-poort van de projector.
Wanneer het USB-apparaat is aangesloten, kunt u via PC Free bestanden projecteren vanaf het USB-geheugen of de digitale camera.
s "Voorbeelden van PC Free" pag.49
Let op
•Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet goed werkt. Apparaten zoals een digitale camera of een USB-apparaat moeten direct op de projector
worden aangesloten.
•Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg dan dat de met de harde schijf geleverde lichtnetadapter is aangesloten.
•Sluit een digitale camera of harde schijf op de projector aan met de USB-kabel die is meegeleverd met of gespecificeerd voor het apparaat.
•Gebruik een USB-kabel die minder dan 3 m lang is. Als de kabel langer is dan 3 m, werkt PC Free mogelijk niet goed.
USB-apparaten verwijderen
Verwijder de USB-apparaten na afloop van het projecteren uit de projector. Apparaten zoals digitale camera's of harde schijven moeten worden uitgeschakeld
voordat ze van de projector worden losgekoppeld.
Apparatuur aansluiten
27
De draadloze LAN-eenheid installeren
Door de meegeleverde of optionele draadloze LAN-eenheid te installeren,
kunt u het beeld van een computer projecteren via een netwerk.
Sluit de draadloze LAN-eenheid aan op de USB-A-poort van de projector.
a
•Als u verbinding maakt met het netwerk via een draadloos LAN,
moet u ervoor zorgen dat u de netwerkinstellingen hebt opgegeven
in het menu Configuratie.
s "Menu Draadl. LAN" pag.84
•Als u de draadloze LAN-eenheid normaal geïnstalleerd houdt, moet
u ervoor zorgen dat u de meegeleverde kap over de draadloze LAN-
eenheid plaatst als diefstalpreventie.
•Bij het verplaatsen van de projector moet u er uit
veiligheidsoverwegingen voor zorgen dat u de draadloze LAN-
eenheid en de kap verwijdert.
a
Gebruik een kruiskopschroevendraaier om de schroef te
verwijderen waarmee de kap op de draadloze LAN-eenheid vastzit.
b
Sluit de draadloze LAN-eenheid aan op de USB-A-poort.
c
Bevestig de kap over de draadloze LAN-eenheid en zet hem vast
met de schroef.
Apparatuur aansluiten
28
De optionele Quick Wireless Connection USB Key installeren
Bij het installeren van de optionele Quick Wireless Connection USB Key
moet u eerst de Draadloze LAN-eenheid verwijderen en daarna de Quick
Wireless Connection USB Key aansluiten op de USB-A-poort.
a
Zet de projector aan en druk op de knop [LAN] op de
afstandsbediening.
Het LAN stand-by scherm verschijnt.
b
Controleer of de SSID en het IP-adres in het LAN stand-by scherm
worden weergegeven en verwijder de Draadloze LAN-eenheid.
c
Sluit de Quick Wireless Connection USB Key aan op de USB-A-
poort.
d
Als het bericht "Netwerkgegevens zijn bijgewerkt. Verwijder de
Quick Wireless Connection USB Key." wordt weergegeven,
verwijdert u de Quick Wireless Connection USB Key.
e
Plaats de Draadloze LAN-eenheid weer terug op de projector.
f
Sluit de Quick Wireless Connection USB Key aan op de computer
die u gebruikt.
Zie voor de volgende stappen de handleiding die is meegeleverd met
de Quick Wireless Connection USB Key.
Apparatuur aansluiten
29
Basisgebruik
In dit hoofdstuk wordt uitgelegd hoe u beelden projecteert en aanpast.
Van installatie tot projectie
In dit gedeelte wordt de procedure uitgelegd voor de aansluiting van de
projector op een computer door middel van de computerkabel en voor de
projectie van beelden.
Let op
Sluit eerst de kabel van de bron aan op de projector en daarna het netsnoer
op de projector.
a
Sluit de projector aan op de computer door middel van de
computerkabel.
b
Sluit de projector met de voedingskabel aan op een stopcontact.
c
Zet de projector aan.
d
Open de A/V Mute-schuifklep.
e
Zet de computer aan.
f
Wijzig de output van het computerscherm.
Als u een laptop gebruikt, moet u de schermoutput van de computer
wijzigen.
Houd de Fn-toets (functietoets) ingedrukt en druk op de b-
toets.
a
•De methode voor het wijzigen hangt af van welke computer
wordt gebruikt. Raadpleeg daarvoor de meegeleverde
documentatie bij uw computer.
•Druk tweemaal op de aan/uitknop [t] om de projector uit te
zetten.
Als het beeld niet wordt geprojecteerd, kunt u op een van de volgende
manieren het geprojecteerde beeld wijzigen.
•Druk op het bedieningspaneel of de afstandsbediening op [Source
Search].
s "Automatisch binnenkomende signalen detecteren en het
geprojecteerde beeld wijzigen (Bron zoeken)" pag.32
•Druk op de afstandsbediening de knop voor de doelingang in.
s "Met de afstandsbediening overschakelen naar het doelbeeld"
pag.33
a
•Na projectie van de afbeelding past u indien nodig het beeld aan.
s "Keystone-vervorming (trapeziumvormige vertekening)
corrigeren" pag.37
s "Scherpstellen" pag.42
Beelden projecteren
31
Automatisch binnenkomende signalen detecteren
en het geprojecteerde beeld wijzigen (Bron
zoeken)
Druk op de [Source Search]-knop om het beeld te projecteren van de
ingang die op dat ogenblik een beeldsignaal ontvangt.
Op de afstandsbediening Op het bedieningspaneel
Als twee of meer beeldbronnen zijn aangesloten, druk dan op de
knop [Source Search] totdat het gewenste beeld wordt geprojecteerd.
Als uw videoapparatuur is aangesloten, start het afspelen dan voordat u het
ingangssignaal wijzigt.
a
Als geen beeldsignaal wordt ontvangen, wordt het volgende scherm
weergegeven.
Beelden projecteren
32
Met de afstandsbediening overschakelen naar het
doelbeeld
U kunt het beeld dat u wilt weergeven direct oproepen door op de volgende
knoppen op de afstandsbediening te drukken.
Afstandsbediening
AWijzigt naar beelden van de Computer-poort.
BIedere keer als u op deze knop drukt, schakelt u over tussen het beeld van de
volgende bronnen:
•S-Video-poort
•Video-ingangspoort
•HDMI-ingang
CIedere keer als u op deze knop drukt, schakelt u over tussen het beeld van de
volgende bronnen:
•USB Display
•Beelden van het apparaat dat op de USB-A-poort is aangeslo‐
ten
DSchakelt over naar beeld van een netwerkapparaat.
Projecteren met USB Display
U kunt met een USB-kabel de projector op een computer aansluiten en
beelden van de computer projecteren.
U kunt beeld en geluid weergeven via één USB-kabel.
U kunt USB-weergave inschakelen door USB Type B in te stellen op USB
Display in het menu Configuratie.
s Uitgebreid - USB Type B pag.80
Systeemvereisten
Voor Windows
Besturingssys‐
teem
Windows 2000
*1
Windows XP
*2
Professional 32-bits
Home Edition 32-bits
Tablet PC Edition 32-bits
Windows Vista Ultimate 32-bits
Enterprise 32-bits
Business 32-bits
Home Premium 32-bits
Home Basic 32-bits
Windows 7 Ultimate 32/64-bits
Enterprise 32/64-bits
Professional 32/64-bits
Home Premium 32/64-bits
Home Basic 32-bits
Starter 32-bits
Windows 8 Windows 8 32/64-bits
Windows 8 Pro 32/64-bits
Windows 8 Enterprise 32/64-bits
Beelden projecteren
33
Processor Mobile Pentium III 1,2 GHz of sneller
Aanbevolen: Pentium M 1,6 GHz of sneller
Geheugen 256 MB of meer
Aanbevolen: 512 MB of meer
Harde schijf
Spatie
20 MB of meer
Scherm Resolutie van minimum 640x480 en maximum
1600x1200.
Schermkleuren in 16-bits kleur of meer
*1Alleen Service Pack 4
*2 Behalve Service Pack 1
Voor Mac OS
Besturingssys‐
teem
Mac OS X 10.5.x 32-bits
Mac OS X 10.6.x 32/64-bits
Mac OS X 10.7.x 32/64-bits
Mac OS X 10.8.x 32/64-bits
Processor Power PC G4 1 GHz of sneller
Aanbevolen: Core Duo 1,83 GHz of sneller
Geheugen 512 MB of meer
Harde schijf
Spatie
20 MB of meer
Scherm Resolutie van minimum 640x480 en maximum 1680x1200.
Schermkleuren in 16-bits kleur of meer
De eerste keer aansluiten
Als u de projector voor de eerste keer op de computer aansluit door middel
van de computerkabel, dient u het stuurprogramma te installeren. De
procedure is verschillend voor Windows en Mac OS.
a
•De volgende keer dat u de projector op de computer aansluit, hoeft
u het stuurprogramma niet opnieuw te installeren.
•Als u beelden ontvangt van meerdere bronnen, stelt u de beeldbron
in op USB Display.
•Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet
goed werkt. Sluit de USB-kabel daarom rechtstreeks op de projector
aan.
•U kunt de instellingen voor de opties niet wijzigen als u USB
Display gebruikt.
Voor Windows
a
Sluit met een USB-kabel de USB-poort van de computer aan op de
USB-B-poort van de projector.
a
Als u Windows 2000 of XP gebruikt, wordt mogelijk gevraagd
of u de computer opnieuw wilt opstarten. Selecteer Nee.
Voor Windows 2000
Dubbelklik op Computer, EPSON PJ_UD en vervolgens op
EMP_UDSE.EXE.
Voor Windows XP
De installatie van het stuurprogramma wordt automatisch gestart.
Voor Windows Vista/Windows 7/Windows 8
Als het dialoogvenster wordt weergegeven, klikt u op Run
EMP_UDSE.exe.
Beelden projecteren
34
b
Als het scherm met de licentieovereenkomst wordt weergegeven,
klikt u op Akkoord.
c
De computerbeelden worden nu geprojecteerd.
Het kan even duren voordat de computerbeelden worden
geprojecteerd. Zolang u geen beelden ziet, moet u de apparatuur
gewoon laten staan en afwachten. Maak de USB-kabel niet los en zet
de projector niet uit.
d
Ontkoppel de USB-kabel wanneer de projectie afgelopen is.
Bij het loskoppelen van de USB-kabel hoeft u de functie Hardware
veilig verwijderen niet te gebruiken.
a
•Als de software niet automatisch wordt geïnstalleerd,
dubbelklikt u op Deze computer - EPSON_PJ_UD -
EMP_UDSE.EXE op de computer.
•Als er om wat voor reden dan ook niets wordt geprojecteerd,
klikt u op Alle programma's - EPSON Projector - Epson
USB Display - Epson USB Display Vx.xx op de computer.
•Wanneer u een computer met Windows 2000 gebruikt met
gewone gebruikersrechten, kan een Windows-foutmelding
worden weergegeven en lukt het mogelijk niet om de software
te gebruiken. Installeer alle updates voor Windows, start de
computer opnieuw en sluit alles opnieuw aan.
Neem contact op met uw plaatselijke leverancier of het
dichtstbijzijnde adres dat in het volgende document wordt
opgegeven.
s Adressenlijst Epson Projector
Voor Mac OS
a
Sluit met een USB-kabel de USB-poort van de computer aan op de
USB-B-poort van de projector.
De map instellingen van USB Display wordt weergegeven in de
Finder.
b
Dubbelklik op het pictogram van het USB Display-
installatieprogramma.
c
Volg de instructies op het scherm om de installatie uit te voeren.
d
Als het scherm met de licentieovereenkomst wordt weergegeven,
klikt u op Akkoord.
Voer het beheerderswachtwoord in en begin de software te
installeren.
Als de installatie voltooid is zal het pictogram USB Display worden
weergegeven in het Dock en de menubalk.
e
De computerbeelden worden nu geprojecteerd.
Het kan even duren voordat de computerbeelden worden
geprojecteerd. Zolang u geen beelden ziet, moet u de apparatuur
gewoon laten staan en afwachten. Maak de USB-kabel niet los en zet
de projector niet uit.
f
Om de projectie af te sluiten, selecteert u Uitschakelen in het
pictogrammenu van USB Display op de menubalk of in het Dock,
en koppelt u vervolgens de USB-kabel los.
a
•Als de USB Display map Instellingen niet automatisch wordt
weergegeven in Finder, dubbelklik dan op EPSON PJ_UD -
USB Display-installatieprogramma op uw computer.
•Als er om een of andere reden niks wordt geprojecteerd, klik
dan op het pictogram USB Display in het Dock.
•Als er geen USB Display-pictogram zichtbaar is in het Dock,
dubbelklik dan op USB Display in de map Programma's.
•Als u Stop selecteert in het USB Display pictogrammenu in
het Dock, zal USB Display niet automatisch starten wanneer u
de USB-kabel aansluit.
Beelden projecteren
35
De installatie ongedaan maken
Voor Windows 2000
a
Klik op Start, selecteer Instellingen en klik vervolgens op
Configuratiescherm.
b
Dubbelklik op Programma’s toevoegen/verwijderen.
c
Klik op Programma’s wijzigen of verwijderen.
d
Selecteer Epson USB Display en klik op Wijzigen/Verwijderen.
Voor Windows XP
a
Klik op Start en selecteer Configuratiescherm.
b
Dubbelklik op Programma’s toevoegen of verwijderen.
c
Selecteer Epson USB Display en klik op Verwijderen.
Voor Windows Vista/Windows 7
a
Klik op Start en selecteer Configuratiescherm.
b
Klik op Een programma verwijderen onder Programma's.
c
Selecteer Epson USB Display en klik op Verwijderen.
Voor Windows 8
a
Open Charms en selecteer Zoeken. Klik met de rechtermuisknop
(ingedrukt houden) op Epson USB Display Ver.XXX.
b
Selecteer Verwijderen in de app-balk.
c
Selecteer Epson USB Display en klik op Verwijderen.
d
Volg de instructies op het scherm om het verwijderen uit te
voeren.
Voor Mac OS
a
Open de map Programma's, dubbelklik op USB Display en
vervolgens op Hulpprogramma.
b
Start de USB Display UnInstaller.
Beelden projecteren
36
Keystone-vervorming (trapeziumvormige
vertekening) corrigeren
U kunt keystonevervorming op een van de volgende manieren corrigeren.
•Automatische correctie (Automatische V-Keystone)
Corrigeert automatisch verticale keystone-vervorming.
•Handmatige correctie (H-Keystone-regelaar)
U corrigeert horizontale keystone-vervorming handmatig met de
horizontale keystone-regelaar.
•Handmatige correctie (H/V-Keystone)
Vertekening in horizontale en verticale richting afzonderlijk van elkaar
corrigeren.
•Handmatige correctie (Quick Corner)
De vier hoeken afzonderlijk van elkaar corrigeren.
a
Door de correctie van keystonevervorming kan het geprojecteerde
beeld worden verkleind.
Geprojecteerde beelden bijstellen
37
Automatische correctie
Automatische V-Keystone
Wanneer de projector beweging detecteert, bijvoorbeeld tijdens de
installatie, of wanneer de projector wordt verplaatst of gekanteld, corrigeert
de projector automatisch de verticale keystonevervorming. Deze functie heet
Automatische V-Keystone.
Als de projector wordt verplaatst, wordt een aanpassingsscherm
weergegeven en wordt het geprojecteerde beeld automatisch gecorrigeerd.
U kunt het geprojecteerde beeld onder de volgende omstandigheden met
Autom. V-Keystone corrigeren.
Correctiehoek: circa 30˚ omhoog en omlaag
a
•Automatische V-Keystone werkt alleen als in het configuratiemenu
Projectie is ingesteld op Voorkant.
s Uitgebreid - Projectie pag.80
•Als u automatische V-Keystone niet wilt gebruiken, stelt u Autom.
V-Keystone in op Uit.
s Instellingen - Keystone - H/V-Keystone - Autom. V-Keystone
pag.79
Handmatige correctie
U kunt keystonevertekening handmatig corrigeren.
U kunt het geprojecteerde beeld onder de volgende omstandigheden met
H/V-Keystone corrigeren.
Correctiehoek: circa 30˚ rechts en links/circa 30˚ omhoog en omlaag
H-Keystone-regelaar
Schuif de horizontale keystone-regelaar naar rechts of links om de
keystonevertekening te corrigeren.
a
•Als u de horizontale keystone-regelaar wilt gebruiken, zet u H-
Keystone-regelaar op Aan.
s Instellingen - Keystone - H/V-Keystone - H-Keystone-regelaar
pag.79
•U kunt horizontale keystonevertekening ook aanpassen met H/V-
Keystone.
Geprojecteerde beelden bijstellen
38
H/V-Keystone
Vertekening in horizontale en verticale richting afzonderlijk van elkaar
corrigeren.
a
U geeft het scherm Keystone weer door tijdens de projectie op
[w] of [v] op het bedieningspaneel te drukken.
b
Druk op de volgende knoppen om de keystonevertekening te
corrigeren.
Druk op [w] of [v] om de verticale vertekening te corrigeren.
Druk op [a]/[b] of [Wide]/[Tele] om de horizontale vertekening te
corrigeren.
a
U kunt H/V-Keystone ook vanuit het menu Configuratie instellen.
s Instellingen - Keystone - H/V-Keystone pag.79
Quick Corner
Hiermee kunt u handmatig elk van de vier hoeken van het geprojecteerde
beeld bijstellen.
a
Druk tijdens de projectie op de knop [Menu].
s "Het Configuratiemenu gebruiken" pag.73
Op de afstandsbediening Op het bedieningspaneel
Geprojecteerde beelden bijstellen
39
f
Herhaal procedure 4 en 5 als u nog meer hoeken wilt aanpassen.
g
Druk na afloop op de [Esc]-knop om het correctiemenu af te
sluiten.
Omdat Keystone werd gewijzigd in Quick Corner, wordt het
hoekselectiescherm uit stap 4 geopend wanneer u de volgende keer
op [w] of [v] op het bedieningspaneel drukt. Wijzig Keystone in
H/V-Keystone als u horizontale en verticale correcties wilt uitvoeren
met de knoppen [w] of [v] op het bedieningspaneel.
s Instellingen - Keystone - H/V-Keystone pag.79
a
Als u de [Esc]-knop ongeveer twee seconden ingedrukt houdt
wanneer het hoekselectiescherm van stap 4 wordt weergegeven,
wordt het volgende scherm getoond.
Quick Corner-reset: maakt de Quick Corner-correcties
ongedaan.
Wijzigen in H/V-Keystone: wisselt de correctiemethode naar
H/V-Keystone.
s "Menu Instellingen" pag.79
De beeldgrootte bijstellen
Voor EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-W120/EB-X120/EB-
X200
Wijzig het formaat van het geprojecteerde beeld met de zoomring.
Voor EB-S18/EB-S03/EB-S120/EB-S200
Stel het beeld bij met de knoppen [Wide]/[Tele] op het bedieningspaneel.
Wide: Hiermee maakt u het geprojecteerde beeld groter.
Tele: Hiermee maakt u het geprojecteerde beeld kleiner.
Geprojecteerde beelden bijstellen
41
De beeldpositie bijstellen
Druk op de hendel voor instellen voet aan de voorzijde uit te schuiven. U
kunt de beeldpositie bijstellen door de projector tot 12 graden te kantelen.
a
Hoe groter de kantelhoek, des te moeilijker wordt het om scherp te
stellen. Installeer de projector zo dat hij maar een kleine kantelhoek
hoeft.
De horizontale helling bijstellen
Gebruik de voeten achteraan om de horizontale helling van de projector bij
te stellen.
ADe achterste voet uitschuiven.
BDe achterste voet intrekken.
Scherpstellen
U kunt de focus corrigeren met de scherpstelring.
Geprojecteerde beelden bijstellen
42
Het volume bijstellen
U kunt het volume op een van de volgende manieren corrigeren.
•Druk op het bedieningspaneel of de afstandsbediening op [Volume].
[a] Verlaagt het volume.
[b] Verhoogt het volume.
Op de
afstandsbediening
Op het bedieningspaneel
(alleen EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/
EB-W120/EB-X120/EB-X200)
•Pas het volume aan in het configuratiemenu.
s Instellingen - Volume pag.79
Let op
Begin niet met een hoog volume.
Een plotseling extreem hard volume kan doofheid veroorzaken. Verlaag het
volume altijd voordat u het apparaat uitschakelt, zodat u kunt inschakelen en
dan het volume langzaam kunt opvoeren.
De projectiekwaliteit selecteren (Kleurmodus
selecteren)
Hiermee wordt de kleurmodus aangepast aan de omgeving. De helderheid
van het beeld is afhankelijk van de geselecteerde modus.
Modus Toepassing
Dynamisch Deze modus is ideaal voor goed verlichte kamers.
Dit is de helderste modus die goed schaduwtinten
weergeeft.
Presentatie Deze modus is ideaal voor het geven van
presentaties met kleurmateriaal in goed verlichte
kamers.
Theater Ideaal voor het kijken naar films in een donkere
kamer. Geeft de beelden een natuurlijke toon.
Foto
*1
Ideaal voor het projecteren van stilstaande beelden,
zoals foto´s, in een goed verlichte kamer. De
beelden zijn goed belicht en hebben een goed
contrast.
Sport
*2
Ideaal voor het kijken naar tv-programma´s in een
goed verlichte kamer. De beelden zijn goed belicht
en levensecht.
sRGB Ideaal voor beelden die voldoen aan de sRGB
g
-
kleurenstandaard.
Schoolbord Bij deze instelling krijgen beelden ook bij projectie
op een (groen) schoolbord een natuurlijke toon, net
als op een scherm.
Whiteboard Ideaal voor het geven van presentaties met een
whiteboard.
*1 Deze keuze is alleen beschikbaar met RGB als ingangssignaal, of wanneer de
invoerbron USB Display of USB is.
*2 Deze keuze is alleen beschikbaar met componentvideo als ingangssignaal, of
wanneer de invoerbron video of S-video is.
Geprojecteerde beelden bijstellen
43
Bij iedere druk op de knop [Color Mode] wordt de naam van de
kleurmodus weergegeven en wijzigt de kleurmodus.
Afstandsbediening
a
U kunt de kleurmodus vanuit het Configuratiemenu instellen.
s Beeld - Kleurmodus pag.76
Autom. iris instellen
Door de luminantie automatisch overeenkomstig de helderheid van het
weergegeven beeld in te stellen, geniet u van diepe en volle beelden.
a
Druk op de [Menu]-knop.
s "Het Configuratiemenu gebruiken" pag.73
Op de afstandsbediening Op het bedieningspaneel
b
Selecteer Autom. iris onder Beeld.
c
Selecteer Normaal of Hoge snelheid.
De instelling wordt opgeslagen voor elke kleurmodus.
a
Bij de instelling Hoge snelheid wordt de helderheid van het
beeld aangepast zodra de scène verandert.
d
Druk op de [Menu]-knop om af te sluiten.
a
Automatische iris kan alleen worden ingesteld als de
Kleurmodus op Dynamisch of Theater is ingesteld.
Geprojecteerde beelden bijstellen
44
De hoogte-breedteverhouding van het
geprojecteerde beeld wijzigen
U kunt de hoogte-breedteverhouding
g
van het geprojecteerde beeld
aanpassen aan het type, de hoogte-breedteverhouding en resolutie van de
ontvangen signalen.
Welke hoogte-breedteverhoudingen beschikbaar zijn, hangt af van het beeld
dat op dat ogenblik wordt geprojecteerd.
Methode wijzigen
Ieder keer als u op de knop [Aspect] van de afstandsbediening drukt,
verandert de hoogte-breedteverhouding en wordt de naam ervan op het
scherm weergegeven.
Afstandsbediening
a
U kunt de hoogte-breedteverhouding vanuit het Configuratiemenu
instellen.
s Signaal - Hoogte-breedte pag.77
De hoogte-breedteverhouding wijzigen
Beelden projecteren van videoapparatuur of van de HDMI-poort (voor EB-W18/EB-
W03/EB-W120)
Telkens wanneer u op de knop [Aspect] drukt, verandert de hoogte-
breedteverhouding in de volgorde Normaal of Autom., 16:9, Volledig,
Zoom, en Bronformaat.
Voorbeeld: 1080p ingangssignaal (resolutie 1920x1080, beeldverhouding
16:9)
ANormaal of Autom.
B16:9
CVolledig
DZoom
EBronformaat
Geprojecteerde beelden bijstellen
45
Afbeeldingen projecteren vanaf een computer
In wat volgt ziet u projectievoorbeelden van elke hoogte-breedteverhouding.
Voor EB-W18/EB-W03/EB-W120
Hoogte-
breedtever‐
houding
Ingangssignaal
XGA 1024X768(4:3) WXGA 1280X800(16:10)
Normaal
16:9
Volledig
Zoom
Bronformaat
Voor EB-X24/EB-X18/EB-S18/EB-X03/EB-S03/EB-X120/EB-S120/EB-
X200/EB-S200
Hoogte-
breedtever‐
houding
Ingangssignaal
XGA 1024X768(4:3) WXGA 1280X800(16:10)
Normaal
4:3
16:9
a
Als delen van het beeld ontbreken, stelt u de instelling Resolutie in op
Breed of Normaal in het menu Configuratie, afhankelijk van de
grootte van het computerscherm.
s Signaal - Resolutie pag.77
Geprojecteerde beelden bijstellen
47
Nuttige Functies
In dit hoofdstuk wordt ingegaan op nuttige functies voor het geven van presentaties en op de Beveiligingsfuncties.
Projecteren zonder een computer (PC Free)
Als u op de projector een USB-opslagapparaat (bijv. USB-flashgeheugen of
een USB harde schijf) aansluit, kunt u bestanden op dat apparaat
projecteren zonder dat een computer nodig is. Deze functie wordt PC Free
genoemd.
a
•Sommige USB-opslagapparaten met ingebouwde veiligheidsfuncties
zijn mogelijk niet geschikt.
•U kunt keystonevervorming niet corrigeren tijdens de projectie in
PC Free, ook niet als u op de knoppen [w] en [v] op het
bedieningspaneel drukt.
Specificaties voor bestanden die met PC Free kunnen worden
geprojecteerd
Type Bestandstype
(extensie)
Opmerkingen
Beeld .jpg Het volgende kan niet worden geprojecteerd.
- Bestanden met CMYK-kleurindeling
- Progressieve beelden
- Afbeeldingen met een hogere resolutie dan 8192 x
8192
Door de eigenschappen van JPEG-bestanden
kunnen bepaalde beelden niet duidelijk worden
geprojecteerd. Dit kan bijvoorbeeld gebeuren als de
compressie te hoog is.
.bmp Afbeeldingen met een hogere resolutie dan 1280 x
800 kunnen niet worden geprojecteerd.
.gif •Afbeeldingen met een hogere resolutie dan 1280 x
800 kunnen niet worden geprojecteerd.
•GIF-animaties kunnen niet worden
geprojecteerd.
Type Bestandstype
(extensie)
Opmerkingen
.png Afbeeldingen met een hogere resolutie dan 1280 x
800 kunnen niet worden geprojecteerd.
Film .avi •Afbeeldingen met een hogere resolutie dan 1280 x
720 kunnen niet worden geprojecteerd.
•Als audioformaat kunnen alleen lineaire PCM en
ADPCM afgespeeld worden.
a
•Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg
dan dat de met de harde schijf geleverde lichtnetadapter is
aangesloten.
•De projector ondersteunt bepaalde bestandssystemen niet, gebruik
daarom media die is geformatteerd onder Windows.
•Formatteer de media onder FAT16/32.
Voorbeelden van PC Free
Beelden projecteren vanaf USB-opslagapparaten
s "Afbeeldingen of films selecteren en projecteren" pag.52
s "De beeldbestanden in een map achter elkaar projecteren (Dia show)"
pag.53
Projectiefuncties
49
PC Free bedieningsmethoden
Hoewel bij onderstaande stappen wordt uitgegaan van het gebruik van de
afstandsbediening, kunt u de handelingen ook via het bedieningspaneel
uitvoeren.
PC Free starten
a
Schakel de bron over op USB.
s "Met de afstandsbediening overschakelen naar het doelbeeld"
pag.33
b
Sluit het USB-opslagapparaat op de projector aan.
s "USB-apparaten aansluiten" pag.27
PC Free wordt gestart en het scherm met de bestandslijst wordt
weergegeven.
•De volgende bestanden worden als miniaturen weergegeven (de
bestandsinhoud wordt als een kleine afbeelding weergegeven).
- JPEG-bestanden
- AVI-bestanden (toont het beeld aan het begin van de film).
•Andere bestanden of mappen worden als pictogrammen
weergegeven, zoals in onderstaande tabel getoond.
Picto‐
gram
Bestand Pictogram Bestand
JPEG-bestanden
*
BMP-bestanden
GIF-bestanden PNG-bestanden
AVI (Motion JPEG)-
bestanden
*
*Als het bestand niet kan worden weergegeven als een thumbnail, wordt het
weergegeven als een pictogram.
Projectiefuncties
50
a
Gebruik de knoppen [ ][ ] om naar het volgende of vorige
afbeeldingsbestand te gaan.
d
U kunt de projectie als volgt beëindigen.
•Projectie van afbeeldingen: Druk op [Esc].
•Projectie van een film: Druk op [Esc], selecteer in het
berichtenvenster Afsluiten en druk op [ ].
Na beëindiging van de projectie keert u terug naar het scherm met
de bestandenlijst.
De beeldbestanden in een map achter elkaar projecteren (Dia
show)
U kunt de beeldbestanden in een map stuk voor stuk achter elkaar een voor
een afspelen. Deze functie wordt een Dia show genoemd. Gebruik de
volgende procedure om de Dia show in te stellen.
a
Als u wilt dat er tijdens een diavoorstelling automatisch een ander
bestand wordt weergegeven, stelt u voor Wisseltijd onder Optie een
andere waarde in dan Nee. De standaardinstelling is 3 seconden.
s "Weergave-instellingen voor beeldbestanden en
bewerkingsinstellingen van een Dia show" pag.54
a
Start PC Free.
Het scherm met de bestandenlijst wordt weergegeven.
s "PC Free starten" pag.50
b
Plaats de cursor met de knoppen [ ], [ ], [ ] of [ ] op de
map met de Dia show die u wilt afspelen en druk op [ ].
c
Selecteer Dia show onderaan rechts in het scherm met de
bestandenlijst en druk op [ ].
De diashow wordt gestart en de bestanden in de map worden
automatisch één voor één, in de juiste volgorde, afgespeeld.
Wanneer het laatste bestand is geprojecteerd, wordt de bestandslijst
automatisch opnieuw weergegeven. Als u Continu afspelen in het
venster Optie instelt op Aan, wordt de diavoorstelling vanaf het
begin afgespeeld als het einde is bereikt.
s "Weergave-instellingen voor beeldbestanden en
bewerkingsinstellingen van een Dia show" pag.54
Tijdens het afspelen van een Dia show kunt u verder gaan naar het
volgende scherm, terugkeren naar het vorige scherm of het afspelen
stoppen.
a
Als de optie Wisseltijd in het scherm Optie is ingesteld op Nee, wordt
er niet automatisch een andere afbeelding weergegeven als u de functie
Diavoorstelling afspelen selecteert. Druk op de knop [ ], [ ] of []]
om het volgende bestand weer te geven.
Tijdens de projectie van een bestand met PC Free kunt u de volgende
functies gebruiken.
•Freeze
s "Het beeld bevriezen (Freeze)" pag.55
Projectiefuncties
53
•A/V dempen
s "Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)"
pag.55
•E-zoom
s "Een gedeelte van het beeld weergeven (E-Zoom)" pag.57
•Aanwijzer
s "Aanwijzerfunctie (Aanwijzer)" pag.56
Weergave-instellingen voor beeldbestanden en
bewerkingsinstellingen van een Dia show
U kunt de weergavevolgorde en de instellingen voor de diashow in het
scherm Optie opgeven.
a
Selecteer Optie onderaan in het scherm met de bestandenlijst en
druk op [ ].
b
Als het volgende scherm Optie wordt weergegeven, kunt u de
gewenste instellingen opgeven.
Selecteer de gewenste opties en druk op [ ].
In de volgende tabel wordt meer informatie over elk item gegeven.
Weergave‐
volgorde
U kunt de bestanden op basis van Volgrd:naam of
Volgd:datum weergeven.
Sorteervolgor‐
de
U kunt de bestanden Oplopend of Aflopend sorteren.
Continu afspe‐
len
U kunt instellen of u de Diashow wilt herhalen.
Wisseltijd U kunt de tijd instellen voor één bestand dat moet worden
weergegeven in Diavoorstelling. U kunt een tijd opgeven
tussen Nee (0) en 60 seconden. Met Uit wordt
automatisch afspelen uitgeschakeld.
Effect U kunt instellen welke schermeffecten bij het wisselen van
dia's worden weergegeven.
c
Als u de instellingen hebt voltooid, plaatst u de cursor met de
knoppen [ ], [ ], [ ] of [ ] op OK en drukt u op [ ].
De instellingen worden toegepast.
Als u de instellingen niet wilt toepassen, plaatst u de cursor op
Annuleren en drukt u op [ ].
Projectiefuncties
54
Het beeld en het geluid tijdelijk niet weergeven
(A/V dempen)
U kunt deze functie gebruiken als u de aandacht van het publiek wilt
richten op wat u zegt of als u bij presentaties vanaf een computer geen
informatie wilt tonen terwijl u bestanden wisselt.
Elke keer als u op de knop [A/V Mute] drukt of het lensdeksel opent of
sluit, wordt A/V dempen in- of uitgeschakeld.
Afstandsbediening Projector
a
•Als u bewegend beeld projecteert, blijven het beeld en het geluid op
de achtergrond doorlopen wanneer A/V dempen is ingeschakeld. U
kunt de projectie dus niet hervatten vanaf het punt waarop A/V
dempen werd ingeschakeld.
•U kunt selecteren welk scherm wordt weergegeven wanneer de [A/V
Mute]-knop wordt ingedrukt in het Configuratiemenu.
s Uitgebreid - Weergeven - A/V dempen pag.80
•Als A/V dempen is ingeschakeld met de knop [A/V Mute], start de
Timer A/V dempen en wordt de stroom na ongeveer 30 minuten
automatisch uitgeschakeld. Als u de Timer A/V dempen niet wilt
gebruiken, stelt u Timer A/V dempen in op Uit.
s ECO - Timer A/V dempen pag.88
•Als de AV Mute-schuifklep ongeveer 30 minuten wordt gesloten,
activeert de Timerafdekking lens en schakelt het toestel automatisch
uit. Indien u Timerafdekking lens niet wilt activeren, stelt u
Timerafdekking lens in op Uit.
s ECO - Timerafdekking lens pag.88
•De lamp blijft branden tijdens A/V dempen, dus de lampuren blijven
oplopen.
Het beeld bevriezen (Freeze)
Als de functie Freeze wordt ingeschakeld tijdens bewegend beeld, blijft het
bevroren beeld geprojecteerd worden en kunt u een bewegend beeld frame
voor frame, als foto projecteren. U kunt de functie Freeze ook gebruiken
om tussentijds handelingen uit te voeren, bijvoorbeeld als u tijdens
presentaties vanaf een computer bestanden wilt wisselen zonder beeld te
projecteren.
Projectiefuncties
55
De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)
U kunt de muisaanwijzer van de computer bedienen vanaf de
afstandsbediening van de projector. Deze functie wordt Draadloze muis
genoemd.
De volgende besturingssystemen zijn compatibel met de draadloze muis:
Windows Mac OS
Besturingssys‐
teem
Windows 2000
Windows XP
Windows Vista
Windows 7
Windows 8
Mac OS X 10.3.x
Mac OS X 10.4.x
Mac OS X 10.5.x
Mac OS X 10.6.x
Mac OS X 10.7.x
Mac OS X 10.8.x
*Het is mogelijk dat de functie voor de draadloze muis niet werkt onder
sommige versies van de besturingssystemen.
Gebruik de volgende procedure om de Draadloze muis te activeren.
a
Sluit de projector aan op de computer met de USB-kabel.
s "Een computer aansluiten" pag.24
b
Schakel de bron over naar een van de volgende.
•USB Display
•Computer
•HDMI
s "Met de afstandsbediening overschakelen naar het doelbeeld"
pag.33
Nadat de verbinding tot stand is gebracht, kunt u de muisaanwijzer als
volgt bedienen.
De muisaanwijzer verplaatsen
[][ ][ ][ ]-knoppen:
Verplaatst de muisaanwijzer.
Muisklikken
[Esc]-knop: Klikken met de
rechtermuisknop.
[]-knop: Klikken met de
linkermuisknop. Klik tweemaal om te
dubbelklikken.
Slepen en neerzetten
Houd de [ ]-knop ingedrukt en druk
tegelijkertijd op [ ], [ ], [ ] of
[].
Laat de [ ]-knop los om het gesleepte
item op de gewenste positie neer te
zetten.
Pagina omhoog/omlaag
[[]-knop: Hiermee gaat u terug naar de
vorige pagina.
[]]-knop: Hiermee gaat u naar de
volgende pagina.
Projectiefuncties
58
a
•Als u een knoppenpaar [ ], [ ], [ ] of [ ] tegelijk indrukt,
kunt u de aanwijzer diagonaal verplaatsen.
•Als de muisknopinstellingen op de computer zijn omgekeerd, dan
worden ze automatisch ook omgekeerd op de afstandbediening.
•De draadloze muisfunctie werkt niet onder de volgende
omstandigheden.
- Wanneer het Configuratie-menu of een Help-scherm wordt
weergegeven.
- Wanneer een andere functie dan de draadloze muis wordt gebruikt
(bijvoorbeeld volume-aanpassing).
Als u de functies E-Zoom of Aanwijzer gebruikt, kunt u wel naar
omhoog en beneden bladeren.
Een gebruikerslogo opslaan
U kunt het beeld dat momenteel wordt geprojecteerd als gebruikerslogo
opslaan.
a
Als het gebruikerslogo eenmaal is opgeslagen, kunt u het standaardlogo
niet meer terugzetten.
a
Projecteer het beeld dat u als gebruikerslogo wilt gebruiken en
druk vervolgens op de [Menu]-knop.
s "Het Configuratiemenu gebruiken" pag.73
Op de afstandsbediening Op het bedieningspaneel
b
Selecteer Gebruikerslogo onder Uitgebreid.
a
•Als Gebr. logo beveil. onder Wachtwoordbeveiliging is
ingesteld op Aan, wordt er een melding weergegeven en kan
het gebruikerslogo niet worden gewijzigd. U kunt wijzigingen
doorvoeren nadat u Gebr. logo beveil. op Uit hebt gezet.
s "Gebruikers beheren (Wachtwoordbeveiliging)" pag.61
•Als Gebruikerslogo wordt geselecteerd terwijl Keystone, E-
Zoom, Hoogte-breedte of Zoom aanpassen wordt gebruikt,
wordt die functie even geannuleerd.
c
Als de melding "Dit beeld kiezen als gebruikerslogo?" wordt
weergegeven, selecteer dan Ja.
a
Als u op de [ ]-knop op de afstandsbediening of het
bedieningspaneel drukt, is het mogelijk dat de schermgrootte
wordt gewijzigd overeenkomstig de resolutie van het
beeldsignaal.
Projectiefuncties
59
d
Verplaats het kader om het deel van het beeld dat u als
gebruikerslogo wilt gebruiken, te selecteren.
U kunt dezelfde handelingen uitvoeren vanaf het bedieningspaneel
van de projector.
Afstandsbediening
a
U kunt een beeld opslaan met een afmeting van 400x300
beeldpunten.
e
Als u op de [ ]-knop drukt en het bericht "Dit beeld kiezen?"
wordt weergegeven, selecteert u Ja.
f
Selecteer de zoomfactor in het instellingsvenster voor zoom.
g
Als de melding "Dit beeld opslaan als gebruikerslogo?" wordt
weergegeven, selecteert u Ja.
Het beeld wordt opgeslagen. Nadat het beeld is opgeslagen, wordt de
melding "Voltooid." weergegeven.
a
•Als een gebruikerslogo wordt opgeslagen, wordt het vorige
gebruikerslogo gewist.
•Opslaan neemt enige tijd in beslag. Gebruik de projector of
andere aangesloten apparatuur niet terwijl het beeld wordt
opgeslagen, omdat er anders storingen kunnen optreden.
Projectiefuncties
60
De projector beschikt over de volgende geavanceerde beveiligingsfuncties.
•Wachtwoordbeveiliging
U kunt het aantal gebruikers van de projector beperken.
•Toetsvergrendeling
U kunt voorkomen dat personen zonder toestemming de instellingen op
de projector wijzigen.
s "Bediening beperken (Toetsvergrendeling)" pag.63
•Antidiefstalvergrendeling
De projector is uitgerust met de volgende antidiefstalbeveiliging.
s "Antidiefstalvergrendeling" pag.64
Gebruikers beheren (Wachtwoordbeveiliging)
Als Wachtwoordbeveiliging is ingeschakeld kunnen personen die het
wachtwoord niet kennen de projector niet gebruiken voor het projecteren
van beelden, zelfs niet als de projector is ingeschakeld. Bovendien kan het
gebruikerslogo dat wordt weergegeven als u de projector inschakelt, niet
worden gewijzigd. Dit heeft een antidiefstalfunctie omdat de projector ook
na diefstal niet kan worden gebruikt. Bij aanschaf van de projector is de
wachtwoordbeveiliging niet ingeschakeld.
Manieren van Wachtwoordbeveiliging
Er zijn twee manieren om wachtwoordbeveiliging in te stellen, afhankelijk
van hoe de projector wordt gebruikt.
•Inschakelbeveiliging
Als Inschakelbeveiliging Aan is, dient u een vooraf ingesteld wachtwoord
in te voeren nadat de projector is aangesloten en aangezet (dit geldt
tevens voor Dir. Inschakelen). Als het verkeerde wachtwoord wordt
ingevoerd, zal de projectie niet starten.
•Gebr. logo beveil.
Iemand die het gebruikerslogo wil wijzigen dat door de eigenaar van de
projector is vastgelegd, zal merken dat dit niet gaat. Als Gebr. logo beveil.
is ingeschakeld (Aan), zijn de volgende instellingswijzigingen voor het
Gebruikerslogo niet toegankelijk.
•Een gebruikerslogo opnemen
•Instellingen voor Achtergrond weerg., Opstartscherm en A/V
dempen onder Weergeven
s Uitgebreid - Weergeven pag.80
•Netwerkbeveil.
Als Netwerkbeveil. op Aan staat, kunnen er geen instellingen worden
gewijzigd voor Netwerk.
s "Menu Netwerk" pag.81
Wachtwoordbeveiliging instellen
Gebruik de volgende procedure om de wachtwoordbeveiliging in te stellen.
a
Houd tijdens het projecteren de [Freeze]-knop ongeveer vijf
seconden ingedrukt.
Het instellingenmenu voor Wachtwoordbeveiliging wordt
weergegeven.
Afstandsbediening
Beveiligingsfuncties
61
a
•Als Wachtwoordbeveiliging al is ingeschakeld, moet u het
wachtwoord invoeren.
Als het ingevoerde wachtwoord juist is, wordt het
instellingenmenu voor Wachtwoordbeveilig. weergegeven.
s "Wachtwoord invoeren" pag.62
•Nadat het wachtwoord is ingesteld, plakt u de Beveiligd-met-
wachtwoord-sticker als extra afschrikmiddel op een zichtbare
plaats op de projector.
s Beveiligd-met-wachtwoord-sticker
b
Selecteer het type wachtwoordbeveiliging dat u wilt instellen en
druk op [ ].
c
Selecteer Aan en druk op [ ].
Als u op de [Esc]-knop drukt, wordt het in stap 2 getoonde scherm
opnieuw weergegeven.
d
Het wachtwoord instellen.
(1) Selecteer Wachtwoord en druk op [ ].
(2) Het bericht "Wachtwoord wijzigen?" wordt weergegeven. Selecteer Ja en
druk op [ ]. Het standaardwachtwoord is "0000". Wijzig dit in het door
u gekozen wachtwoord. Als u Nee selecteert, wordt het in stap 2 getoonde
scherm opnieuw weergegeven.
(3) Houd de [Num]-knop ingedrukt en voer met de numerieke knoppen een
getal van vier cijfers in. Het ingevoerde nummer wordt weergegeven als "*
* * *". Als u het vierde cijfer invoert, wordt het bevestigingsscherm
weergegeven.
Afstandsbediening
(4) Voer het wachtwoord opnieuw in.
De melding "Het nieuwe wachtwoord is opgeslagen." wordt
weergegeven.
Als u een onjuist wachtwoord invoert, verschijnt er een melding dat u het
wachtwoord opnieuw moet invoeren.
Wachtwoord invoeren
Als het wachtwoordinvoerscherm wordt weergegeven, voert u met de
afstandsbediening het wachtwoord in.
Houd de [Num]-knop ingedrukt en voer met de numerieke knoppen het
wachtwoord in.
Beveiligingsfuncties
62
Zodra het correcte wachtwoord is ingevoerd, wordt de
wachtwoordbeveiliging tijdelijk opgeheven.
Let op
•Als u drie keer achter elkaar een onjuist wachtwoord invoert, wordt de
melding "De projector wordt vergrendeld." ongeveer vijf minuten lang
weergegeven, waarna de projector naar de stand-bystand overschakelt. Als dit
gebeurt, haal dan de voedingskabel van de projector uit het stopcontact, steek
de kabel er vervolgens weer in en schakel de projector weer in. De projector
geeft het wachtwoordinvoerscherm opnieuw weer zodat u het juiste
wachtwoord kunt invoeren.
•Als u het wachtwoord bent vergeten, schrijf dan het nummer dat achter
"Code opvragen: xxxxx" op het scherm verschijnt op en neem contact op met
het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
•Als u bovenstaande handeling blijft herhalen en het onjuiste wachtwoord
dertig keer achter elkaar invoert, dan wordt de volgende melding weergegeven
en zal de projector geen wachtwoordinvoer meer accepteren. "De projector
wordt vergrendeld. Neem contact op met Epson - zie de documentatie."
s Adressenlijst Epson Projector
Bediening beperken (Toetsvergrendeling)
Ga als volgt te werk om de knoppen op het bedieningspaneel te blokkeren.
•Voll. vergrend.
Alle knoppen op het bedieningspaneel zijn geblokkeerd. U kunt de
projector via het bedieningspaneel niet meer bedienen, inclusief in- en
uitschakelen.
•Toetsvergrend.
Alle knoppen op het bedieningspaneel, behalve de [t]-voedingsknop, zijn
vergrendeld.
Dit is nuttig op evenementen of shows waar u alle knoppen wilt deactiveren
tijdens projectie, of op scholen waar u de knopbediening wilt beperken. De
projector kan nog steeds bediend worden met de afstandsbediening.
a
Druk tijdens de projectie op de knop [Menu].
s "Het Configuratiemenu gebruiken" pag.73
Op de afstandsbediening Op het bedieningspaneel
b
Selecteer Toetsvergrendeling onder Instellingen.
Beveiligingsfuncties
63
c
Selecteer Voll. vergrend. of Toetsvergrend. volgens uw doel.
d
Selecteer Ja als het bevestigingsbericht wordt weergegeven.
De knoppen op het bedieningspaneel worden geblokkeerd volgens de
door u gekozen instellingen.
a
Er zijn twee manieren om de blokkering van het
bedieningspaneel op te heffen.
•Selecteer Uit onder Toetsvergrendeling.
s Instellingen - Toetsvergrendeling pag.79
•Houd de [ ]-knop op het bedieningspaneel ongeveer zeven
seconden ingedrukt. Vervolgens verschijnt er een melding en
wordt de blokkering opgeheven.
Antidiefstalvergrendeling
De projector is uitgerust met de volgende soorten antidiefstalbeveiliging.
•Beveiligingssleuf
De beveiligingssleuf is compatibel met het door Kensington geproduceerde
Microsaver Security System.
U vindt meer informatie over het Microsaver Security System op:
s http://www.kensington.com/
•Installatiepunt van beveiligingskabel
Een in de handel verkrijgbaar draadslot ter voorkoming van diefstal kan
door het installatiepunt worden geleid om de projector aan een bureau of
pilaar te bevestigen.
Het draadslot installeren
Leid ter voorkoming van diefstal een draadslot door de projector.
Raadpleeg de documentatie die is meegeleverd met het draadslot voor
instructies bij het vastzetten.
Beveiligingsfuncties
64
Beveiligingsfuncties
65
Instellingen wijzigen met een webbrowser
(Webcontrole)
U kunt instellingen opgeven en de projector beheren via een computer met
een webbrowser die is aangesloten op de projector in een netwerk. Met deze
functie kunt u de configuratie- en controlebewerkingen op afstand
uitvoeren. Bovendien is het invoeren van tekst voor de configuratie
eenvoudiger omdat u het toetsenbord van de computer kunt gebruiken.
Gebruik als webbrowser Microsoft Internet Explorer 8,0 of later. Gebruik op
Mac OS X Safari.
a
Als u de Stand-by modus instelt op Communicatie aan, kunt u de
webbrowser gebruiken om instellingen in te voeren en controle uit te
oefen zelfs als de projector in stand-by staat (als de voeding is
uitgeschakeld).
s ECO - Stand-by modus pag.88
Configuratie van de projector
Via een webbrowser kunt u items instellen die u normaal via het menu
Configuratie van de projector instelt. De wijzigingen worden in het menu
Configuratie doorgevoerd. Er zijn ook onderdelen die alleen kunnen
worden ingesteld in de webbrowser.
Opties in het menu Configuratie die niet met de webbrowser kunnen worden
gewijzigd
•Menu instellingen - Aanwijzervorm
•Instellingen - Testpatroon
•Menu instellingen - Knop gebruiker
•Menu uitgebreid - Gebruikerslogo
•Menu uitgebreid - Taal
•Menu uitgebreid - Bewerking - Hoogtemodus
•Menu resetten - Alle standaardw. en Lampuren terugzetten
De beschikbare instellingen komen overeen met die van het
configuratiemenu van de projector.
s "Configuratiemenu" pag.72
Items die alleen kunnen worden ingesteld in een webbrowser
•SNMP Gemeenschap (maximaal 32 enkelbyte alfanumerieke tekens)
•Monitor-wachtwoord (maximaal 16 enkelbyte alfanumerieke tekens)
Het scherm Webcontrole openen
Gebruik onderstaande procedure om het scherm Webcontrole te openen.
Controleer of de computer en de projector op het netwerk zijn aangesloten.
Als u via een draadloos LAN communiceert, maak dan verbinding in de
modus Geavanceerd.
a
Als uw webbrowser is ingesteld om verbinding te maken via een
proxyserver, kan het scherm Webcontrole niet worden geopend. Om
webcontrole weer te geven, dient u de instellingen aan te passen zodat
de verbinding niet via een proxyserver verloopt.
a
Start een webbrowser op de computer.
b
Voer het IP-adres van de projector in de adresbalk van de
webbrowser in en druk op het toetsenbord van de computer op
Enter.
Het scherm Webcontrole wordt geopend.
Als het wachtwoord voor webcontrole is ingesteld in het
Configuratiemenu, wordt het wachtwoordinvoerscherm geopend.
Controle en bediening
66
c
Voer de gebruikers-id en het wachtwoord in.
Voer "EPSONWEB" in als gebruikers-id.
Het standaardwachtwoord is "admin".
a
•Geef het gebruikers-ID op, ook als nog geen wachtwoord is
ingesteld. De gebruikers-id kan niet worden gewijzigd.
•Het wachtwoord kan worden gewijzigd in het menu Netwerk
in het Configuratiemenu.
s Netwerk - Basis - Wachtwoord webctrl pag.83
Het scherm Web Remote openen
Dankzij de functie Web Remote (Bediening via webbrowser) kunt u de
bewerkingen van de projector bedienen via een webbrowser.
a
Open het scherm Webcontrole.
b
Klik op Web Remote.
c
Het scherm Web Remote verschijnt.
Naam Functie
AAan/uitknop
[t]
Hiermee schakelt u de projector in of uit.
s "Van installatie tot projectie" pag.31
B[Computer]-knop Wijzigt naar beelden van de Computer-poort.
C[Video]-knop Druk op deze knop om over te schakelen tussen beeld van
de Video-ingang en de HDMI-ingang.
D[Freeze]-knop Druk op deze knop om het beeld te pauzeren of te
hervatten.
s "Het beeld bevriezen (Freeze)" pag.55
E[A/V Mute]-knop Hiermee schakelt u video en audio in en uit.
s "Het beeld en het geluid tijdelijk niet weergeven (A/V
dempen)" pag.55
Controle en bediening
67
Naam Functie
F[Page]-knoppen
[[][]]
Hiermee schakelt u naar een andere pagina over, bv. in
PowerPoint-bestanden, wanneer u gebruik maakt van de
volgende projectiemethoden.
•Als u de draadloze muis gebruikt
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
•Als u USB Display gebruikt
s "Projecteren met USB Display" pag.33
•Tijdens een netwerkverbinding
Wanneer u beelden of scenario's projecteert met PC Free,
geeft u met deze knoppen het vorige/volgende scherm
weer.
G[Source Search]-knop Hiermee schakelt u naar het volgende invoerapparaat dat
een beeldsignaal doorgeeft.
s "Automatisch binnenkomende signalen detecteren en
het geprojecteerde beeld wijzigen (Bron zoeken)" pag.32
H[LAN]-knop Schakelt over naar beeld dat wordt geprojecteerd met
EasyMP Network Projection. Tijdens projecties met de
optionele Quick Wireless Connection USB Key, schakelt u
met deze knop naar dat beeld.
s "Met de afstandsbediening overschakelen naar het
doelbeeld" pag.33
I[USB]-knop Iedere keer als u op deze knop drukt, worden de volgende
beelden doorlopen:
•USB Display
•Beelden van het apparaat dat op de USB-ingang is
aangesloten
s "Met de afstandsbediening overschakelen naar het
doelbeeld" pag.33
J[Volume]-knoppen
[a][b]
[a] Verlaagt het volume.
[b] Verhoogt het volume.
s "Het volume bijstellen" pag.43
Problemen rapporteren via een E-mailmelding
Als u de functie E-mailmelding instelt, wordt er, wanneer zich met de
projector een probleem voordoet, een e-mailmelding verstuurd naar de e-
mailadressen die u vooraf hebt opgegeven. Hierdoor wordt de beheerder op
de hoogte gesteld van problemen met projectoren, zelfs als deze zich op
afstand bevinden.
s Netwerk - E-mail - E-mailmelding pag.86
a
•U kunt maximaal drie bestemmingen (adressen) voor de e-
mailmelding opgeven en de e-mailmeldingen kunnen naar alle drie
de bestemmingen tegelijk worden verstuurd.
•Als zich een ernstig probleem met de projector voordoet en deze
plotseling stopt met werken, kan deze mogelijk geen melding meer
naar de beheerder verzenden.
•Als u de Stand-by modus instelt op Communicatie aan, kunt u de
projector gebruiken zelfs als die in stand-by staat (als de voeding is
uitgeschakeld).
s ECO - Stand-by modus pag.88
Inhoud van een foutmelding in een e-mail
Wanneer de functie e-mailmelding op Aan staat en er doet zich een
probleem of waarschuwing voor in de projector, wordt het volgende e-
mailbericht verzonden.
Afzender: Adres voor Adres 1
Onderwerp: EPSON Projector
Regel 1: De naam van de projector met een probleem.
Regel 2: Het IP-adres van de projector met een probleem.
Regel 3 en verder: Nadere bijzonderheden van het probleem.
Controle en bediening
68
De details van het probleem worden regel voor regel weergegeven. De
berichten zijn als volgt.
•Internal error
•Fan related error
•Sensor error
•Lamp cover is open
•Lamp timer failure
•Lamp out
•Internal temperature error
•High-speed cooling in progress
•Lamp replacement notification
•No-signal
De projector krijgt geen signaal. Controleer de aansluitingen en controleer
of de signaalbron wel is ingeschakeld.
•Auto Iris Error
•Power Err. (Ballast)
Zie onderstaande om problemen of waarschuwingen op te vangen.
s "De indicatielampjes aflezen" pag.95
Beheer via SNMP
Door SNMP in te stellen op Aan in het Configuratiemenu wordt een
melding verstuurd naar de opgegeven computer wanneer zich een probleem
of waarschuwing voordoet. Hierdoor wordt de beheerder op de hoogte
gesteld van problemen met projectoren, zelfs als deze zich op afstand
bevinden.
s Netwerk - Overige - SNMP pag.88
a
•SNMP moet worden beheerd door een netwerkbeheerder of door
iemand die kennis heeft van het netwerk.
•Om de projector met SNMP te kunnen beheren moet u het SNMP-
beheerprogramma op de computer installeren.
•De SNMP-agent voor deze projector voldoet aan versie 1 (SNMPv1).
•Beheer van een projector via SNMP is niet mogelijk via een
draadloos netwerk in de aansluitmodus Snel.
•U kunt maximaal twee bestemmings-IP-adressen opslaan.
ESC/VP21-opdrachten
U kunt de projector vanaf een computer via USB controleren en bedienen.
Sluit het apparaat en de projector op elkaar aan met een USB-kabel en voer
vervolgens de communicatie-opdrachten in (ESC/VP21-opdrachten).
Voordat u begint
Om de projector te controleren en te bedienen met ESC/VP21-opdrachten,
moeten de volgende voorbereidingen worden uitgevoerd.
a
Installeer het USB-stuurprogramma EPSON USB-COM Driver op uw
computer. Voor meer informatie over het stuurprogramma EPSON
USB-COM neemt u contact op met uw plaatselijke dealer of met
het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
b
Stel USB Type B in op Link 21L in het configuratiemenu van de
projector.
s Uitgebreid - USB Type B pag.80
Controle en bediening
69
c
Sluit de USB-poort van de computer met een USB-kabel aan op de
USB-B-poort van de projector.
Begin vanaf stap 2 uit de tweede keer.
Lijst met Opdrachten
Als het commando power ON naar de projector wordt gestuurd, schakelt de
projector in en gaat hij over in opwarmmodus. Als de projector is
ingeschakeld, wordt een dubbele punt ":" (3Ah) teruggestuurd.
Als een commando wordt ingevoerd, voert de projector het commando uit
en stuurt een ":" terug. Vervolgens accepteert hij het volgende commando.
Als het commando dat wordt verwerkt op een abnormale manier wordt
afgebroken, wordt er een foutmelding doorgegeven en wordt ":"
teruggestuurd.
Item Commando
Power ON/OFF Aan PWR ON
Uit PWR OFF
Signaalselectie Computer Automatisch SOURCE 1F
RGB SOURCE 11
Component SOURCE 14
HDMI SOURCE 30
Video SOURCE 41
S-Video SOURCE 42
USB Display SOURCE 51
USB SOURCE 52
LAN SOURCE 53
A/V dempen Aan/
Uit
Aan MUTE ON
Uit MUTE OFF
A/V dempen selectie Zwart MSEL 00
Item Commando
Blauw MSEL 01
Logo MSEL 02
Voeg een harde-returncode (CR) (0Dh) in aan het eind van elk commando en
verzend de code.
Communicatieprotocol
•Standaardinstelling voor baudrate: 9600 bps
•Gegevenslengte: 8 bits
•Pariteit: Geen
•Stopbit: 1 bit
•Flowbesturing: Geen
Controle en bediening
70
Configuratiemenu
In dit hoofdstuk wordt ingegaan op het gebruik van het Configuratiemenuen de daarin opgenomen functies.
In dit gedeelte wordt ingegaan op het gebruik van het Configuratiemenu.
Hoewel de stappen worden uitgelegd aan de hand van de afstandsbediening,
kunt u dezelfde handelingen ook via het bedieningspaneel uitvoeren. In de
help bij het menu vindt u uitleg bij de beschikbare knoppen.
a
Open het configuratiemenu.
b
Selecteer een item uit een hoofdmenu.
c
Selecteer een item uit een submenu.
d
Wijzig de instellingen.
e
Druk op de [Menu]-knop om af te sluiten.
Het Configuratiemenu gebruiken
73
Tabel van het Configuratiemenu
De instelbare items hangen af van het gebruikte model en het beeldsignaal
en de beeldbron die wordt geprojecteerd.
Naam hoofdmenu Naam submenu Items of instellingswaarden
Menu Beeld
s pag.76
Kleurmodus Dynamisch, Presentatie, Theater,
Foto, Sport, sRGB, Schoolbord
en Whiteboard
Helderheid -24 tot 24
Contrast -24 tot 24
Kleurverzadiging -32 tot 32
Tint -32 tot 32
Scherpte -5 tot 5
Kleurtemperatuur Hoog, Middel en Laag
Kleuraanpassing Rood: -16 tot 16
Groen: -16 tot 16
Blauw: -16 tot 16
Autom. iris Uit, Normaal, Hoge snelheid
Menu Signaal
s pag.77
Autom. configuratie Aan en Uit
Resolutie Automatisch, Breed en Normaal
Tracking -
Sync. 0 tot 31
Positie Omhoog, Omlaag, Links en
Rechts
Progressief Uit, Video en Film/Auto
Ruisvermindering Uit, NR1 en NR2
Videobereik HDMI Automatisch, Normaal en
Uitgebreid
Ingangssignaal Automatisch, RGB en
Component
Naam hoofdmenu Naam submenu Items of instellingswaarden
Videosignaal Automatisch, NTSC, NTSC4.43,
PAL, M-PAL, N-PAL, PAL60 en
SECAM
Hoogte-breedte Normaal, Autom., 4:3, 16:9,
Volledig, Zoom en Bronformaat
Overscannen Automatisch, Uit, 4% en 8%
Beeldverwerking Fijn, Snel
Menu Instellingen
s pag.79
Keystone H/V-Keystone en Quick Corner
Zoomen -
Toetsvergrendeling Voll. vergrend., Toetsvergrend.
en Uit
Aanwijzervorm Aanwijzer 1, 2 en 3
Volume 0 tot 10
Externe receiver Voor/achter, Voorkant,
Achterkant en Uit
Knop gebruiker Stroomverbruik, Informatie,
Progressief, Testpatroon,
Resolutie
Testpatroon -
Menu Uitgebreid
s pag.80
Weergeven Bericht, Achtergrond weerg.,
Opstartscherm en A/V dempen
Gebruikerslogo -
Projectie Voorkant, Voor/bovenkant,
Achterkant en Achter/boven
Bewerking Dir. Inschakelen, Hoogtemodus,
Bron zoeken bij start
USB Type B USB Display en Link 21L
Taal 15 of 36 talen
*1
Menu ECO
s pag.88
Stroomverbruik Normaal en ECO
Lijst met Functies
74
Naam hoofdmenu Naam submenu Instelwaarden
Menu Overige
s pag.88
SNMP Aan en Uit
Trap IP Adres 1 en Trap
IP Adres 2
-
Bonjour Aan en Uit
Message Broadcasting Aan en Uit
Menu Beeld
De instelbare items hangen af van het beeldsignaal en de beeldbron die
wordt geprojecteerd. De instellingsgegevens worden voor elk beeldsignaal
opgeslagen.
s "Automatisch binnenkomende signalen detecteren en het geprojecteerde
beeld wijzigen (Bron zoeken)" pag.32
Submenu Functie
Kleurmodus Stel hier de beeldkwaliteit in die bij uw omgeving past.
s "De projectiekwaliteit selecteren (Kleurmodus selecteren)"
pag.43
Helderheid Stel hier de helderheid van het beeld in.
Contrast Stel hier het verschil in tussen licht en donker in het beeld.
Kleurverzadi‐
ging
Stel hier de kleurverzadiging voor het beeld in.
Tint (U kunt deze alleen aanpassen als een componentvideosignaal
wordt ingevoerd. In geval van een composiet- of S-videosignaal
is aanpassing alleen mogelijk bij een NTSC-signaal.)
Stel hier de kleurschakering in.
Scherpte Stel hier de scherpte van het beeld in.
Lijst met Functies
76
Submenu Functie
Kleurtempera‐
tuur
(Dit item kan niet worden geselecteerd als Kleurmodus is
ingesteld op sRGB
g
.)
Stel hier de tint van het beeld in. U kunt tinten in drie fasen
aanpassen van Hoog, Middel en Laag. Bij Hoog geeft het beeld
een blauwe tint; bij Laag geeft het beeld een rode tint.
Kleuraanpassing (Dit item kan niet worden geselecteerd als Kleurmodus is
ingesteld op sRGB
g
.)
U kunt de kleursterkte individueel aanpassen voor Rood, Groen
en Blauw.
Autom. iris (Dit item kunt u alleen selecteren als Kleurmodus is ingesteld op
Dynamisch of Theater.)
Stel in op Normaal of Hoge snelheid als u de iris wilt aanpassen
voor een optimale belichting van de geprojecteerde beelden.
Selecteer Hoge snelheid om snellere correcties aan de iris te
maken om de snelheid van de scène te volgen.
De instelling wordt opgeslagen voor elke kleurmodus.
s "Autom. iris instellen" pag.44
Resetten Hier kunt u alle correctiewaarden die u hebt ingesteld in het
menu Beeld herstellen naar hun standaardwaarden. U vindt
meer informatie over het herstellen van de standaardwaarden
voor de menu-items in:
s "Menu Resetten" pag.91
Menu Signaal
De instelbare items hangen af van het beeldsignaal en de beeldbron die
wordt geprojecteerd. De instellingsgegevens worden voor elk beeldsignaal
opgeslagen.
U kunt geen instellingen opgeven in het menu Signaal wanneer de bron
USB Display, USB of LAN is.
s "Automatisch binnenkomende signalen detecteren en het geprojecteerde
beeld wijzigen (Bron zoeken)" pag.32
Submenu Functie
Autom. configu‐
ratie
Stel dit in op Aan om Tracking, Sync. en Positie automatisch aan
de optimale status aan te passen als het ontvangen signaal
verandert.
Resolutie Stel dit in op Automatisch om automatisch de resolutie van het
ontvangen signaal te bepalen. Als het beeld in de stand
Automatisch niet goed wordt geprojecteerd (er ontbreekt
bijvoorbeeld een deel van het beeld), gebruik dan Breed voor
breedbeeld of Normaal voor schermen met een verhouding van
4:3 of 5:4 naargelang van de aangesloten computer.
Tracking Hier kunt u het computerbeeld aanpassen als er verticale strepen
in het beeld verschijnen.
Sync. Hier kunt u het computerbeeld aanpassen als het beeld flikkert of
wazig is, of als er interferentie optreedt.
Positie Hier kunt u de positie van het venster naar boven, naar beneden,
naar links en naar rechts bijstellen als een deel van het beeld niet
wordt geprojecteerd.
Lijst met Functies
77
Menu Instellingen
Submenu Functie
Keystone U kunt keystonevertekening corrigeren.
•Als H/V-Keystone is geselecteerd:
Pas V-Keystone en H-Keystone aan om horizontale en
verticale keystonevervorming te corrigeren.
U kunt H-Keystone-regelaar en Autom. V-Keystone ook
Aan of Uit zetten.
•Als Quick Corner is geselecteerd:
Selecteer en corrigeer de vier hoeken van het
geprojecteerde beeld.
s "Quick Corner" pag.39
Zoomen
(alleen EB-S18/
EB-S03/EB-S120/
EB-S200)
Hiermee past u de grootte van het geprojecteerde beeld aan.
Toetsvergrende‐
ling
U kunt dit gebruiken om het gebruik van het bedieningspaneel
van de projector te beperken.
s "Bediening beperken (Toetsvergrendeling)" pag.63
Submenu Functie
Aanwijzervorm U kunt hier de vorm van de aanwijzer selecteren.
Aanwijzer 1:
Aanwijzer 2:
Aanwijzer 3:
s "Aanwijzerfunctie (Aanwijzer)" pag.56
Volume U kunt hier het volume aanpassen. De instelwaarden worden
voor elke bron opgeslagen.
Externe receiver U kunt de ontvangst van het werkingssignaal van de
afstandsbediening begrenzen.
Als deze is ingesteld op Uit, kunt u de afstandsbediening niet
gebruiken. Als u de afstandsbediening toch wilt gebruiken,
houdt u op de afstandsbediening de [Menu]-knop ten minste 15
seconden ingedrukt om de instelling terug te zetten naar de
standaardwaarde.
Knop gebruiker U kunt in het configuratiemenu een item selecteren en toewijzen
met de [User]-knop op de afstandsbediening. Wanneer u op de
knop [User] drukt, wordt de geselecteerde menuoptie of het
geselecteerde aanpassingsscherm weergegeven, zodat u snel
instellingen/aanpassingen kunt opgeven. U kunt een van de
volgende items toewijzen aan de knop [User].
Stroomverbruik, Informatie, Progressief, Testpatroon,
Resolutie
Lijst met Functies
79
Submenu Functie
Testpatroon U kunt een testpatroon weergeven om de projectie aan te passen
zonder andere apparatuur aan te sluiten wanneer u de projector
installeert. Terwijl het testpatroon wordt weergegeven, kunnen
zoom, scherpstelling en keystone worden aangepast en
gecorrigeerd. Druk op [Esc] op de afstandsbediening of het
bedieningspaneel om het testpatroon te annuleren.
Let op
Als een patroon voor een lange tijd werd weergege‐
ven kan een restbeeld zichtbaar zijn in de geprojec‐
teerde beelden.
Resetten U kunt hier alle functies in het menu Instellingen terugzetten
naar de standaardwaarde, behalve Zoom (alleen EB-S18/EB-
S03/EB-S120/EB-S200) en Knop gebruiker.
U vindt meer informatie over het herstellen van de
standaardwaarden voor de menu-items in:
s "Menu Resetten" pag.91
Menu Uitgebreid
Submenu Functie
Weergeven Hier kunt u instellingen vastleggen voor het venster van de
projector.
Bericht: indien ingesteld op Uit, worden de volgende items
niet weergegeven.
Itemnamen wanneer de Bron, Kleurmodus of Hoogte-
breedteverh. wordt gewijzigd, berichten indien geen signaal
wordt ontvangen, en waarschuwingen zoals Waarsch.: hoge
temp.
Achtergrond weerg.
*1
: u kunt hier de schermstatus instellen
op Zwart, Blauw of Logo als er geen signaal wordt
ontvangen.
Opstartscherm
*1
: stel in op Aan om het Gebruikerslogo
weer te geven bij de start van de projectie.
A/V dempen
*1
: u kunt instellen welk scherm wordt
weergegeven wanneer [A/V Mute] wordt ingedrukt: Zwart,
Blauw of Logo.
Lijst met Functies
80
Submenu Functie
Netwerkinfo -
Draadloos
Hier wordt de volgende statusinformatie over de
netwerkinstellingen gegeven.
•Aansluitmodus
•Antenneniveau
•Projectornaam
•SSID
•DHCP
•IP-adres
•Subnetmasker
•Gateway-adres
•MAC-adres
•Regiocode
*
Netwerkconfigu‐
ratie
De volgende menu's zijn beschikbaar voor
netwerkinstellingen.
Basis, Draadl. LAN, Beveiliging, E-mail, Overige, Resetten
en Inst. voltooid
*Geeft de beschikbare regio-informatie weer voor de Draadloze LAN-eenheid
die wordt gebruikt. Neem contact op met uw plaatselijke leverancier of het
dichtstbijzijnde adres in de Adressenlijst Epson Projector voor meer informatie.
s Adressenlijst Epson Projector
a
•De functies van de projector kunnen worden ingesteld en de
projector kan worden beheerd via een computer met een webbrowser
die is aangesloten in het netwerk. Dit wordt webcontrole genoemd.
U kunt gemakkelijk tekst invoeren met een toetsenbord om
instellingen (bijvoorbeeld voor de beveiliging) op te geven voor
webcontrole.
s "Instellingen wijzigen met een webbrowser (Webcontrole)"
pag.66
•Neem contact op met uw netwerkbeheerder als u meer informatie
nodig hebt over de netwerkinstellingen.
Opmerkingen over het gebruik van het Netwerkmenu
De procedures voor het selecteren uit het hoofdmenu en uit submenu's en
het wijzigen van geselecteerde opties zijn dezelfde als in het
Configuratiemenu.
Ga na afloop naar het menu Inst. voltooid en selecteer Ja, Nee of Annul.
Met Ja of Nee keert u terug naar het configuratiemenu.
Ja: Slaat de instellingen op en sluit het Netwerkmenu af.
Nee: Slaat de instellingen niet op en sluit het Netwerkmenu af.
Annul.: U blijft in het Netwerkmenu.
Bediening met softwarematig toetsenbord
Het Netwerkmenu bevat opties waarvoor invoer van alfanumerieke tekens
vereist is tijdens het instellen. In dat geval wordt het volgende
softwarematige toetsenbord weergegeven. Verplaats de cursor naar de
gewenste toets met de knoppen [ ], [ ], [ ] en [ ] op de
afstandsbediening of [w], [v], [a] en [b] (of [Wide][Tele]) op het
bedieningspaneel. Druk vervolgens op [ ] om de alfanumerieke waarde in
te voeren. Voer cijfers in door de [Num]-knop op de afstandsbediening
ingedrukt te houden en op de cijfertoetsen te drukken. Druk na uw invoer
op Finish op het toetsenbord ter bevestiging. Druk op Cancel op het
toetsenbord om uw invoer te annuleren.
Lijst met Functies
82
•Selecteer CAPS en druk op [ ] om over te schakelen tussen
hoofdletters en kleine letters.
•Selecteer SYM1/2 en druk op [ ] om de symbooltoetsen voor het
omkaderde gedeelte te wijzigen.
Menu Basis
Submenu Functie
Projectornaam De naam waarmee de projector wordt geïdentificeerd in een
netwerk.
U kunt maximaal 16 enkelbyte alfanumerieke tekens invoeren.
Wachtwoord
webctrl
Voer hier een wachtwoord in om te gebruiken wanneer u
toegang wilt tot de projector via Webcontrole. Voer niet meer
dan acht enkelbyte alfanumerieke tekens in. Webcontrole is een
computerfunctie waarmee u de projector kunt instellen en
controleren via de webbrowser op een netwerkcomputer.
s "Instellingen wijzigen met een webbrowser (Webcontrole)"
pag.66
Trefwoord pro‐
jector
Wanneer deze functie op Aan staat, moet u een trefwoord
invoeren wanneer u de projector probeert te verbinden met een
computer via het netwerk. Op deze manier kan onderbreking van
presentaties door een computer die verbinding maakt, worden
voorkomen.
Deze functie dient normaal gesproken ingeschakeld te zijn
(Aan).
Lijst met Functies
83

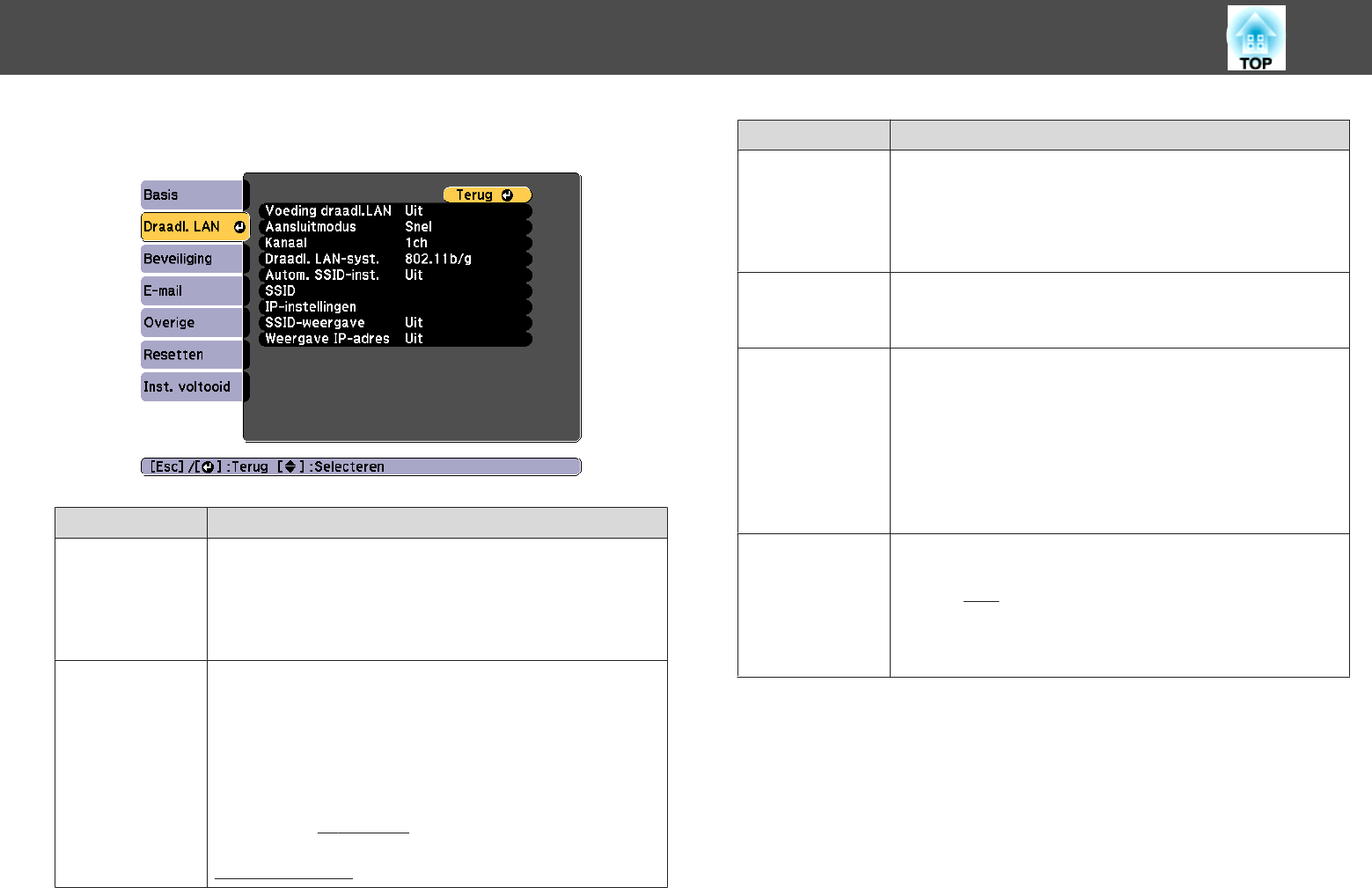

Menu Draadl. LAN
Submenu Functie
Voeding draadl.
LAN
Zet op Aan als de projector via een draadloze LAN op de
computer wordt aangesloten.
Als u niet via draadloos LAN wilt verbinden, zet dit dan Uit om
ongeoorloofde toegang door anderen te voorkomen.
De standaardwaarde is Aan.
Aansluitmodus Stel deze verbindingsmodus in als u de projector en een
computer aansluit via draadloze LAN.
Als u Snel selecteert, wordt er automatisch een klein netwerk
aangemaakt door de projector en de computer. Dit wordt
gebruikt met EasyMP Network Projection. Als Autom. SSID-
inst. op Aan staat, functioneert de projector als gemakkelijk
toegangspunt. Als deze instelling op Uit staat, wordt het netwerk
gemaakt in de ad hoc-stand
g
.
Als u Geavanceerd selecteert, wordt de verbinding gemaakt in de
infrastructuurstand
g
via het geïnstalleerde toegangspunt.
Submenu Functie
Kanaal (Dit kan alleen worden ingesteld als de Aansluitmodus is
ingesteld op Snel.)
Selecteer de frequentieband die door het draadloos LAN wordt
gebruikt uit 1ch, 6ch en 11ch.
De standaardwaarde is 11ch.
Draadl. LAN-
syst.
Stel het Draadloos LAN-systeem in op 802.11b/g of
802.11b/g/n.
De standaardwaarde is 802.11b/g/n.
Autom. SSID-
inst.
(Dit kan alleen worden ingesteld als de Aansluitmodus is
ingesteld op Snel.)
Als u dit instelt op Aan, kunt u sneller naar de projector zoeken
als u meerdere projectoren hebt. De SSID wordt automatisch
ingesteld.
Bij aansluiting van meerdere projectoren op één computer in
Snelle mode moet u deze optie op Uit zetten en dezelfde SSID
instellen voor alle aan te sluiten projectoren.
SSID (Deze functie kan alleen worden ingesteld als Autom. SSID-inst.
op Uit staat.)
Voer een SSID
g
in. Als het draadloze LAN-systeem waarvan de
projector deel uitmaakt beschikt over een SSID, voert u de SSID
in.
U kunt maximaal 32 enkelbyte alfanumerieke tekens invoeren.
Lijst met Functies
84
Submenu Functie
IP-instellingen (Dit onderdeel kan alleen worden ingesteld als Aansluitmodus is
ingesteld op Geavanceerd.)
U kunt netwerkinstellingen opgeven.
DHCP: Stel in op Aan om netwerkinstellingen te maken met
DHCP
g
. Indien ingesteld op Aan, kunt u geen adressen meer
invoeren.
IP-adres: U kunt het IP-adres
g
dat is toegewezen aan de
projector invoeren. U kunt in elk veld van het adres een getal van
0 t/m 255 invoeren. De volgende IP-adressen kunnen echter niet
gebruikt worden.
0.0.0.0, 127.x.x.x, 224.0.0.0 t/m 255.255.255.255 (waarbij x een
getal van 0 t/m 255 is)
Subnetmasker: U kunt het subnetmasker
g
voor de projector
invoeren. U kunt in elk veld van het adres een getal van 0 t/m 255
invoeren. De volgende subnetmaskers kunnen echter niet
gebruikt worden.
0.0.0.0, 255.255.255.255
Gateway-adres: U kunt hier het IP-adres voor de gateway voor
de projector invoeren. U kunt in elk veld van het adres een getal
van 0 t/m 255 invoeren. De volgende gateway-adressen
g
kunnen echter niet gebruikt worden.
0.0.0.0, 127.x.x.x, 224.0.0.0 t/m 255.255.255.255 (waarbij x een
getal van 0 t/m 255 is)
SSID-weergave Om te vermijden dat de SSID
g
op het stand-by-scherm van het
netwerk wordt weergegeven, stelt u dit in op Uit.
Weergave IP-
adres
Om te vermijden dat het IP-adres
g
op het stand-by-scherm van
het netwerk wordt weergegeven, stelt u dit in op Uit.
Menu Beveiliging
Beschikbaar als de Draadloze LAN-eenheid is geïnstalleerd.
Submenu Functie
Beveiliging Selecteer een van de beveiligingstypen uit de vermelde opties.
Volg de aanwijzingen van de beheerder van het netwerksysteem
waartoe u toegang wilt voor het instellen van de beveiliging.
WEP-codering U kunt hier de codering voor WEP-codering instellen.
128Bit: werkt met 128-bits (104-bits) codering.
64Bit: werkt met 64-bits (40-bits) codering.
Indeling U kunt de invoermethode voor de WEP-coderingssleutel
instellen.
ASCII: tekstinvoer.
HEX: Invoer in HEX (hexadecimalen).
Sleutel-ID Selecteert de WEP-coderingssleutel-ID.
Lijst met Functies
85
Submenu Functie
Coderingssleu‐
tel 1/Coderings‐
sleutel 2/Code‐
ringssleutel 3/
Coderingssleu‐
tel 4
U kunt de sleutel voor WEP-codering invoeren. Voer de sleutel
in enkelbyte tekens in volgens de aanwijzingen van de
netwerkbeheerder voor het netwerk waarvan de projector deel
uitmaakt. Het type en het aantal tekens dat kan worden
ingevoerd, is afhankelijk van de instellingen voor WEP-
codering en Indeling.
128Bit - ASCII: enkelbytes alfanumerieke tekens, 13 tekens.
64Bit - ASCII: enkelbyte alfanumerieke tekens, 5 tekens.
128Bit - HEX: 0 t/m 9 en A t/m F, 26 tekens
64Bit - HEX: 0 t/m 9 en A t/m F, 10 tekens
Type verificatie Stelt het WEP-verificatietype in.
Open: Gebruikt open systeemverificatie.
Gedeeld (Shared): Gebruikt gedeelde sleutelverificatie.
Wachtwoordzin Voer het wachtwoord in. U moet minimaal 8 en maximaal 63
enkelbyte alfanumerieke tekens invoeren.
Bij gebruik met EasyMP Network Projection hoeft u het
standaardwachtwoord (de begininstelling) niet in te voeren op
de computer.
Vanwege de veiligheid raden we aan om het wachtwoord
regelmatig te veranderen. Als de netwerkinstellingen
geïnitialiseerd zijn, keert de instelling terug naar het
standaardwachtwoord.
s "Menu Resetten" pag.88
U kunt maximaal 32 tekens invoeren in het Configuratiemenu.
Gebruik de webbrowser voor tekstinvoer als u meer dan 32
tekens wilt invoeren.
s "Instellingen wijzigen met een webbrowser (Webcontrole)"
pag.66
In de Snelle modus wordt het standaardwachtwoord ingesteld.
Beveiligingstypen
Als de draadloze LAN-eenheid is geïnstalleerd en u gebruikt Geavanceerd,
raden we u sterk aan de beveiliging in te stellen. Selecteer een van de
volgende beveiligingsmethoden.
•WEP
Gegevens worden versleuteld met een codesleutel (WEP key). Dit
mechanisme voorkomt communicatie tenzij de coderingssleutels voor het
toegangspunt en de projector overeenkomen.
•WPA
Dit is een coderingsstandaard die de zwakke beveiliging van WEP
verbetert. Hoewel er diverse WPA-coderingsmethoden zijn, gebruikt deze
projector TKIP en AES.
Hierdoor is de code in vergelijking met WEB, dat een vaste
coderingssleutel gebruikt, moeilijker te breken. WPA-verificatie biedt twee
methoden, met een authenticatieserver of door verificatie tussen een
computer en een toegangspunt zonder server. Deze projector ondersteunt
de laatste methode, zonder een server.
a
Volg de aanwijzingen van de netwerkbeheerder van uw netwerk voor
de instellingen.
Menu E-mail
Wanneer deze functie is ingesteld, krijgt u een e-mailbericht als er een
probleem is met de projector of als de projector een waarschuwing geeft.
Lijst met Functies
86
s "Problemen rapporteren via een E-mailmelding" pag.68
Submenu Functie
E-mailmelding Stel in op Aan om een e-mailbericht te versturen naar de vooraf
ingestelde adressen wanneer zich een probleem voordoet of een
melding wordt gegeven met betrekking tot een projector.
SMTP-server U kunt het IP-adres
g
voor de SMTP-server voor de projector
invoeren.
U kunt in elk veld van het adres een getal van 0 t/m 255 invoeren.
De volgende IP-adressen kunnen echter niet gebruikt worden.
127.x.x.x, 224.0.0.0 tot 255.255.255.255 (waarbij x een getal van 0
tot 255 is)
Poortnummer U kunt het poortnummer voor de SMTP-server invoeren. De
standaardwaarde is 25. U kunt getallen tussen 1 en 65.535
invoeren.
Submenu Functie
Instelling adres
1/Instelling
adres 2/Instel‐
ling adres 3
Voer het e-mailadres in van de bestemming waar de e-
mailmelding heen moet. U kunt maximaal drie bestemmingen
registreren. U kunt tot 32 enkelbyte alfanumerieke tekens voor
de e-mailadressen invoeren.
U kunt instellen bij welke problemen of waarschuwingen een e-
mailmelding wordt gestuurd. Als het probleem of de
waarschuwing optreedt in de projector, wordt een e-mailbericht
gestuurd naar het opgegeven Bestemmingsadres met de
mededeling dat zich een probleem of waarschuwing heeft
voorgedaan. U kunt meerdere van de vermelde opties selecteren.
Lijst met Functies
87
ingeschakeld. wordt naast elk submenu het pictogram van een blad
weergegeven.
Submenu Functie
Stroomverbruik U kunt hier de helderheid van de projectorlamp op een of twee
manieren regelen. Selecteer ECO als de geprojecteerde beelden
te helder zijn zoals bijvoorbeeld wanneer de geprojecteerde
beelden in een donkere kamer of op een klein scherm worden
geprojecteerd. Met ECO geselecteerd neemt het energieverbruik
tijdens het projecteren af. Ook hoort u de ventilator minder.
Wanneer u op grote hoogte bent of u zich op een locatie bevindt
die onderhevig is aan hoge temperaturen, zult u mogelijk de
instellingen niet kunnen wijzigen.
Lichtoptimalisa‐
tie
(Dit onderdeel kan alleen worden ingesteld als Stroomverbruik
is ingesteld op Normaal.)
Als dit is ingesteld op Aan, wordt de helderheid van de lamp
aangepast aan het geprojecteerde beeld. Dit helpt bij het
beperken van de hoeveelheid elektriciteit die wordt gebruikt
door de helderheid van de lamp te verminderen aan de hand van
de geprojecteerde scène.
De instelling wordt opgeslagen voor elke kleurmodus.
Submenu Functie
Sluimerstand Wanneer deze functie op Aan staat, wordt het projecteren
automatisch gestopt als er geen beeldsignaal meer binnenkomt
en er gedurende een bepaalde tijd geen bewerkingen worden
uitgevoerd. Als gedurende ongeveer vijf minuten geen
beeldsignaal binnenkomt, dimt de lamp tot de stroom
uitschakelt. Bij binnenkomst van een beeldsignaal keert de
projector terug naar de normale bedrijfsstatus.
Tijd sluimer‐
stand
Als Sluimerstand is ingesteld op Aan, kunt u instellen na
hoeveel tijd de projector wordt uitgeschakeld binnen een bereik
van 1 tot 30 minuten.
Timerafdekking
lens
Als deze optie is ingesteld op Aan, wordt de projector 30 minuten
na het sluiten van de lenskap automatisch uitgeschakeld. En als
de lenskap ongeveer vijf minuten is gesloten, dimt de lamp tot de
stroom uitschakelt. Bij openen van de lenskap keert de projector
terug naar de normale werking.
Timer A/V dem‐
pen
Als deze optie is ingesteld op Aan, wordt de projector 30 minuten
na het inschakelen van A/V dempen automatisch uitgeschakeld.
En als A/V dempen is ingeschakeld, dimt de lamp tot de stroom
uitgaat. Bij het uitschakelen van A/V dempen keert de projector
terug naar de normale bedrijfsstatus.
Stand-by modus Als deze functie is ingesteld op Communicatie aan, kunt u ook
als de projector in stand-by staat deze via een computer
controleren en bedienen.
s "Controle en bediening" pag.66
ECO-weergave Als dit is ingesteld op Aan en de helderheid van de lamp
verandert van normaal naar laag of van laag naar normaal,
worden pictogrammen van bladeren linksonder op het
geprojecteerde scherm weergegeven om de status van
energiebesparing aan te geven.
Resetten Hier kunt u alle aanpassingswaarden die u hebt ingesteld in het
menu ECO herstellen naar hun standaardwaarden. U vindt meer
informatie over het herstellen van de standaardwaarden voor de
menu-items in:
s "Menu Resetten" pag.91
Lijst met Functies
89
Menu Resetten
Submenu Functie
Alle standaardw. Hier kunt u alle items uit het configuratiemenu terugzetten naar
hun standaardwaarden.
De volgende items worden niet teruggezet naar hun
standaardwaarden: Ingangssignaal, Gebruikerslogo,
Lampuren, Taal, Wachtwoord, Zoomen (alleen EB-S18/EB-
S03/EB-S120/EB-S200), en alle items in het menu Netwerk.
Lampuren terug‐
zetten
Wist de totale gebruiksduur van de lampen. Herstel de waarde als
u de projectorlamp vervangt.
Lijst met Functies
91
Als er een probleem optreedt met de projector, kunt u gebruikmaken van
de Help-functie om het probleem op te lossen. Hiertoe drukt u op de
Help-knop. U kunt een probleem oplossen door antwoord te geven op de
vragen.
a
Druk op de [Help]-knop.
Het Help-scherm wordt weergegeven.
Op de afstandsbediening Op het bedieningspaneel
b
Selecteer een menuoptie.
Op de afstandsbediening Op het bedieningspaneel
c
Bevestig de selectie.
Op de afstandsbediening Op het bedieningspaneel

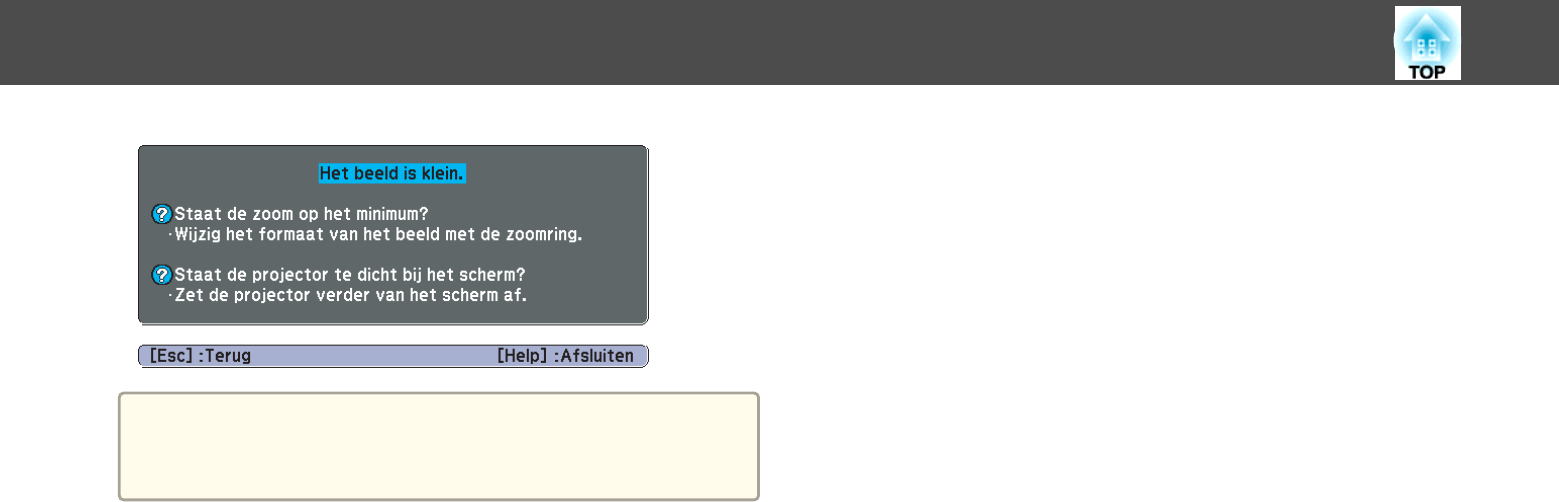

Vragen en oplossingen worden op het onderstaande scherm
weergegeven.
Druk op de [Help]-knop om help af te sluiten.
De Help-functie gebruiken
93
Als u een probleem hebt met de projector, controleer dan eerst de indicatielampjes op de projector en raadpleeg "De indicatielampjes aflezen" verderop in deze
handleiding voor meer informatie.
Zie onderstaande als de indicatielampjes niet duidelijk maken wat het probleem is.
s "Als de indicatielampjes geen uitkomst bieden" pag.99
De indicatielampjes aflezen
De projector bevat de volgende vier indicatoren. De kleur en oplichtstatus van de indicatoren geven de status van de projector aan.
AVoedingsindicatielampje Geeft de projectorstatus weer.
BStatusindicatielampje Geeft de projectorstatus weer.
CIndicatielampje projectorlamp Geeft de status van de projectorlamp weer.
DTemperatuurindicatielampje Geeft de interne temperatuur van de projector weer.
Indicatielampjes Status Uitleg
Voeding Status
Blauw - licht
op
Uit Standby De projector krijgt stroom. Als u op de knop [t] drukt en de projector is in stand-bymodus, dan start de
projectie.
Status netwerkbewaking De projector wordt bewaakt en bediend over een netwerk (als Stand-by modus is ingesteld op
Communicatie aan).
Problemen oplossen
95
Indicatielampjes Status Uitleg
Voeding Status
Blauw - licht
op
Blauw - knip‐
pert
Opwarmstatus Dit is de status direct na het inschakelen van de projector. Opwarmen duurt ongeveer 30 seconden na het
inschakelen van de lamp. In deze status kunt u de projector niet uitschakelen, zelfs als u op de aan/uitknop
[t] drukt.
Afkoelstatus Dit is de status direct na het uitschakelen van de projector. In deze status zijn alle knoppen uitgeschakeld.
Blauw - licht
op
Blauw - licht
op
Normale status De projector projecteert.
Raadpleeg de tabel op de volgende pagina voor informatie over de betekenis van de indicatielampjes en hoe u de door deze lampjes aangegeven problemen kunt
oplossen.
Als geen van de indicatielampjes brandt, controleer dan of de voedingskabel op de juiste manier is aangesloten en of de stroomvoorziening normaal verloopt.
Het lampje [t] blijft mogelijk nog even branden nadat u de voedingskabel loskoppelt. Dit is geen defect.
Indicatielampjes Oorzaak Oplossing of status
Voeding Status Lamp Tempera‐
tuur
Uit Blauw - knip‐
pert
Oranje -
knippert
Uit
Interne fout Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op
met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
Uit Blauw - knip‐
pert
Uit Oranje -
knippert
Fout: ventilator
Sensor error
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op
met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
Problemen oplossen
96
Indicatielampjes Oorzaak Oplossing of status
Voeding Status Lamp Tempera‐
tuur
Uit Blauw - knip‐
pert
Uit Oranje - licht
op
Fout: hoge temp.
(oververhitting)
De projectorlamp wordt automatisch uitgeschakeld en de projectie stopt. Wacht ongeveer vijf
minuten. Na ongeveer vijf minuten schakelt de projector over in standby-modus. Controleer daarom
de twee volgende punten.
•Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen
een muur is geplaatst.
•Als het luchtfilter verstopt is, reinig het dan of vervang het.
s "Reinigen van het luchtfilter" pag.110, "De luchtfilter Vervangen" pag.115
Als de fout zich blijft voordoen nadat u de bovenstaande punten hebt gecontroleerd, schakel dan de
projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw
plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
Als u de projector op een hoogte van 1.500 m of hoger gebruikt, stel dan Hoogtemodus in op
Aan.
s "Menu Uitgebreid" pag.80
Uit Blauw - knip‐
pert
Oranje - licht
op
Uit
Fout: lamp
Lamp defect
Controleer de volgende twee punten.
•Haal de projectorlamp uit de projector en controleer of hij gebroken is.
s "De Lamp Vervangen" pag.112
•Reinig het luchtfilter.
s "Reinigen van het luchtfilter" pag.110
Als de lamp niet stuk is: plaats de lamp terug en sluit de voedingskabel aan.
Als het probleem zich blijft voordoen: Schakel de projector uit, haal de stekker van de voedingskabel
uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in
de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
Als de lamp stuk is: Neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de
Adressenlijst Epson Projector. (Er kunnen geen beelden worden geprojecteerd zolang de lamp niet
werd vervangen.)
s Adressenlijst Epson Projector
Als u de projector op een hoogte van 1.500 m of hoger gebruikt, stel dan Hoogtemodus in op
Aan.
s "Menu Uitgebreid" pag.80
Problemen oplossen
97
Indicatielampjes Oorzaak Oplossing of status
Voeding Status Lamp Tempera‐
tuur
Afdekking lamp
open
Controleer of de lamp en de afdekking stevig zijn vastgezet.
De lamp gaat niet aan als de lamp en de afdekking niet goed zijn geplaatst.
s "De Lamp Vervangen" pag.112
Uit Blauw - knip‐
pert
Oranje -
knippert
Oranje -
knippert
Fout: autom. iris Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op
met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
Uit Blauw - knip‐
pert
Oranje - licht
op
Oranje - licht
op
Fout: voed.
Blauw - knip‐
pert
Statusafhan‐
kelijke indi‐
catie
Statusafhan‐
kelijke indi‐
catie
Oranje -
knippert
Waarsch.: hoge
temp.
(Dit is niet abnormaal. Als de temperatuur echter opnieuw te hoog wordt, stopt de projectie
automatisch.)
•Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen
een muur is geplaatst.
•Als het luchtfilter verstopt is, reinig het dan of vervang het.
s "Reinigen van het luchtfilter" pag.110, "De luchtfilter Vervangen" pag.115
Blauw - knip‐
pert
Statusafhan‐
kelijke indi‐
catie
Oranje -
knippert
Statusafhan‐
kelijke indi‐
catie
Lamp vervangen Vervang de projectorlamp door een nieuwe.
s "De Lamp Vervangen" pag.112
Als u de lamp blijft gebruiken nadat de vervangingsperiode is afgelopen, neemt de kans toe dat de
lamp kan exploderen. Vervang de projectorlamp zo snel mogelijk door een nieuwe.
a
•Zie onderstaande als de projector niet naar behoren werkt, zelfs al geven alle indicatielampjes aan dat alles normaal is.
s "Als de indicatielampjes geen uitkomst bieden" pag.99
•Als de fout niet wordt weergegeven in deze tabel, schakel dan de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met
uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.
s Adressenlijst Epson Projector
Problemen oplossen
98
Geen bewegende beelden
Controleer Oplossing
Wordt het beeldsignaal van de computer op het LCD-scherm en de
monitor weergegeven?
Alleen als er beelden van een laptopcomputer of een computer met
ingebouwd LCD-scherm worden geprojecteerd
Stel het beeldsignaal van de computer op uitsluitend externe uitvoer in. Kijk dit na in de documentatie bij uw computer
of neem contact op met de computerfabrikant.
Is de film die u wilt projecteren auteursrechtelijk beschermd? De projector kan mogelijk geen auteursrechtelijk beschermd filmmateriaal weergeven dat op een computer wordt
afgespeeld. Raadpleeg voor meer informatie de gebruikershandleiding van de speler.
De projectie stopt automatisch
Controleer Oplossing
Zijn Sluimerstand, Timerafdekking lens, of Timer A/V dempen
ingesteld op Aan?
Als een van deze is ingesteld op Aan, schakelt de projector automatisch uit in de volgende situaties:
•Als Sluimerstand is ingesteld op Aan: als gedurende een ingestelde periode geen handelingen worden verricht en geen
beeldsignaal wordt ingevoerd.
•Als Timerafdekking lens is ingesteld op Aan: als ongeveer 30 minuten zijn verstreken sinds het sluiten van de
lensafdekking.
•Als Timer A/V dempen is ingesteld op Aan: als ongeveer 30 minuten zijn verstreken sinds A/V dempen is
ingeschakeld.
Om te voorkomen dat de projector automatisch uitschakelt, moet elke instelling Uit zijn.
s "Menu ECO" pag.88
Staat de computer in de energiebesparingsmodus? Als de computer in de energiebesparingsmodus staat en gedurende een bepaalde periode worden geen handelingen
verricht, kan het beeld verdwijnen. Voer een handeling uit op de computer om het beeld opnieuw weer te geven.
Het bericht "Niet ondersteund" wordt weergegeven
Controleer Oplossing
Is de instelling voor het beeldsignaal juist?
Alleen als er videobeelden worden geprojecteerd
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat.
s Signaal - Videosignaal pag.77
Komen de resolutie van het beeldsignaal en de verversingsfrequentie
overeen met de modus?
Alleen als er computerbeelden worden geprojecteerd
Raadpleeg de bij de computer geleverde documentatie voor informatie over het wijzigen van de resolutie van het
beeldsignaal en verversingsfrequentie van de computer.
s "Ondersteunde monitorbeeldschermen" pag.127
Problemen oplossen
101
Controleer Oplossing
Is de keystone correctiewaarde te groot? Verminder de projectiehoek om de keystone correctiewaarde te verminderen.
s "De beeldpositie bijstellen" pag.42
Heeft zich condens op de lens gevormd? Als u de projector plotseling van een koude omgeving naar een warme omgeving verplaatst, of als de
omgevingstemperatuur plotseling verandert, kan er condensvorming op de lens optreden. Hierdoor kan het beeld vaag
overkomen. Plaats de projector ongeveer één uur voordat u hem wilt gebruiken in de kamer. Als zich condens op de lens
vormt, schakelt u de projector uit en wacht u totdat de condens is verdwenen.
Interferentie of vervormd beeld
Controleer Oplossing
Is de instelling voor het beeldsignaal juist?
Alleen als er videobeelden worden geprojecteerd
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat.
s Signaal - Videosignaal pag.77
Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels goed zijn aangesloten.
s "Apparatuur aansluiten" pag.24
Gebruikt u een verlengsnoer? Als u een verlengsnoer gebruikt kunnen de signalen door elektrische interferentie worden vervormd. Gebruik de met de
projector meegeleverde kabels om te controleren of de kabels die u gebruikt het probleem veroorzaken.
Hebt u de juiste resolutie geselecteerd?
Alleen als er computerbeelden worden geprojecteerd
Stel de computer zodanig in dat de uitgevoerde signalen compatibel zijn met de projector.
s "Ondersteunde monitorbeeldschermen" pag.127
sDocumentatie van de computer
Zijn de instellingen voor Sync.
g
en Tracking
g
juist ingesteld?
Alleen als er computerbeelden worden geprojecteerd
Druk op de knop [Auto] op de afstandsbediening of de knop [ ] op het bedieningspaneel om de instellingen
automatisch te laten uitvoeren.
s Signaal - Tracking, Sync. pag.77
Is Gelaagd venster verzenden geselecteerd?
(Alleen als u USB Display gebruikt voor de projectie)
Klik op Alle programma's - EPSON Projector - Epson USB Display - Instellingen Epson USB Display Ver.x.xx en
schakel het selectievakje Gelaagd venster verzenden uit.
De muisaanwijzer knippert (alleen bij projectie met USB Display) Is de functie Zorg ervoor dat de beweging van de muisaanwijzer vloeiend verloopt. geselecteerd?
Klik op Alle programma's - EPSON Projector - Epson USB Display - Instellingen Epson USB Display Ver.x.xx en
selecteer de instelling Zorg ervoor dat de beweging van de muisaanwijzer vloeiend verloopt. (Niet beschikbaar op
Windows 2000.)
Op Windows Vista en 7 wordt Windows Aero uitgeschakeld als u deze optie selecteert.
Problemen oplossen
103
Het beeld is afgesneden (breed) of klein, de beeldverhouding is verkeerd of het beeld is omgedraaid
Controleer Oplossing
Wordt er een breedbeeldsignaal van de computer geprojecteerd?
Alleen als er computerbeelden worden geprojecteerd
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat.
s Signaal - Resolutie pag.77
Wordt het beeld nog steeds vergroot door E-Zoom? Druk op de knop [Esc] op de afstandsbediening om E-Zoom te annuleren.
s "Een gedeelte van het beeld weergeven (E-Zoom)" pag.57
Is de beeldpositie juist ingesteld? Druk op de knop [Auto] op de afstandsbediening of [ ] op het bedieningspaneel om de positie aan te passen.
U kunt de weergavepositie alleen aanpassen via het menu Configuratie.
s Signaal - Positie pag.77
Kunnen er op de computer twee beeldschermen worden
aangesloten?
Alleen als er computerbeelden worden geprojecteerd
Indien het gebruik van twee beeldschermen is geactiveerd in Eigenschappen beeldscherm van het Configuratiescherm
van de computer, wordt slechts de helft van het beeld op het computerscherm geprojecteerd. Als u het gehele beeld op het
computerscherm wilt weergeven, schakel dan de instelling voor het gebruik van twee beeldschermen uit.
s Documentatie bij videostuurprogramma van computer
Hebt u de juiste resolutie geselecteerd?
Alleen als er computerbeelden worden geprojecteerd
Stel de computer zodanig in dat de uitgevoerde signalen compatibel zijn met de projector.
s "Ondersteunde monitorbeeldschermen" pag.127
sDocumentatie van de computer
Is de projectiestand correct? Selecteer een van de volgende projectiestanden, naargelang de opstelling van de projector: Voorkant, Voor/bovenkant,
Achterkant of Achter/boven.
s Uitgebreid - Projectie pag.80
s "Installatiemethoden" pag.21
De beeldkleuren zijn niet juist
Controleer Oplossing
Komen de instellingen van de invoersignalen overeen met de
signalen van het aangesloten apparaat?
Wijzig de volgende instellingen overeenkomstig het signaal van het aangesloten apparaat.
•Als het beeld van een apparaat komt dat op de Computer-ingang is aangesloten
s Signaal - Ingangssignaal pag.77
•Als het beeld van een apparaat komt dat op de Video- of S-Video-ingang is aangesloten.
s Signaal - Videosignaal pag.77
Is de helderheid van het beeld juist ingesteld? Pas de instelling voor Helderheid aan in het configuratiemenu.
s Beeld - Helderheid pag.76
Problemen oplossen
104
Produktspezifikationen
| Marke: | Epson |
| Kategorie: | Beamer Projektor |
| Modell: | EB-W18 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Epson EB-W18 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Beamer Projektor Epson
2 August 2024
1 August 2024
7 Juli 2024
7 Juli 2024
7 Juli 2024
7 Juli 2024
7 Juli 2024
6 Juli 2024
6 Juli 2024
Bedienungsanleitung Beamer Projektor
- Beamer Projektor Acer
- Beamer Projektor Sanyo
- Beamer Projektor BenQ
- Beamer Projektor HP
- Beamer Projektor Medion
- Beamer Projektor Philips
- Beamer Projektor Sony
- Beamer Projektor Panasonic
- Beamer Projektor Canon
- Beamer Projektor Yamaha
- Beamer Projektor Mitsubishi
- Beamer Projektor Aiptek
- Beamer Projektor Auna
- Beamer Projektor JVC
- Beamer Projektor Optoma
- Beamer Projektor Toshiba
- Beamer Projektor Casio
- Beamer Projektor Fenton
- Beamer Projektor ViewSonic
- Beamer Projektor Dell
- Beamer Projektor Sagem
- Beamer Projektor Kodak
- Beamer Projektor Bauer
- Beamer Projektor Eiki
- Beamer Projektor InFocus
- Beamer Projektor Nebula
- Beamer Projektor NEC
- Beamer Projektor Overmax
- Beamer Projektor Skytronic
- Beamer Projektor Vivitek
- Beamer Projektor DreamVision
- Beamer Projektor Eumig
- Beamer Projektor FengMi Wemax
- Beamer Projektor Ibm
- Beamer Projektor La Vague
- Beamer Projektor Legamaster
- Beamer Projektor Nobo
- Beamer Projektor Nor-tec
- Beamer Projektor Stereoboomm
- Beamer Projektor XGIMI
- Beamer Projektor Brookstone
- Beamer Projektor Apeman
- Beamer Projektor Aaxa
Neueste Bedienungsanleitung für -Kategorien-
5 Oktober 2024
5 Oktober 2024
5 Oktober 2024
29 August 2024
27 August 2024
26 August 2024
26 August 2024
26 August 2024
26 August 2024
26 August 2024
