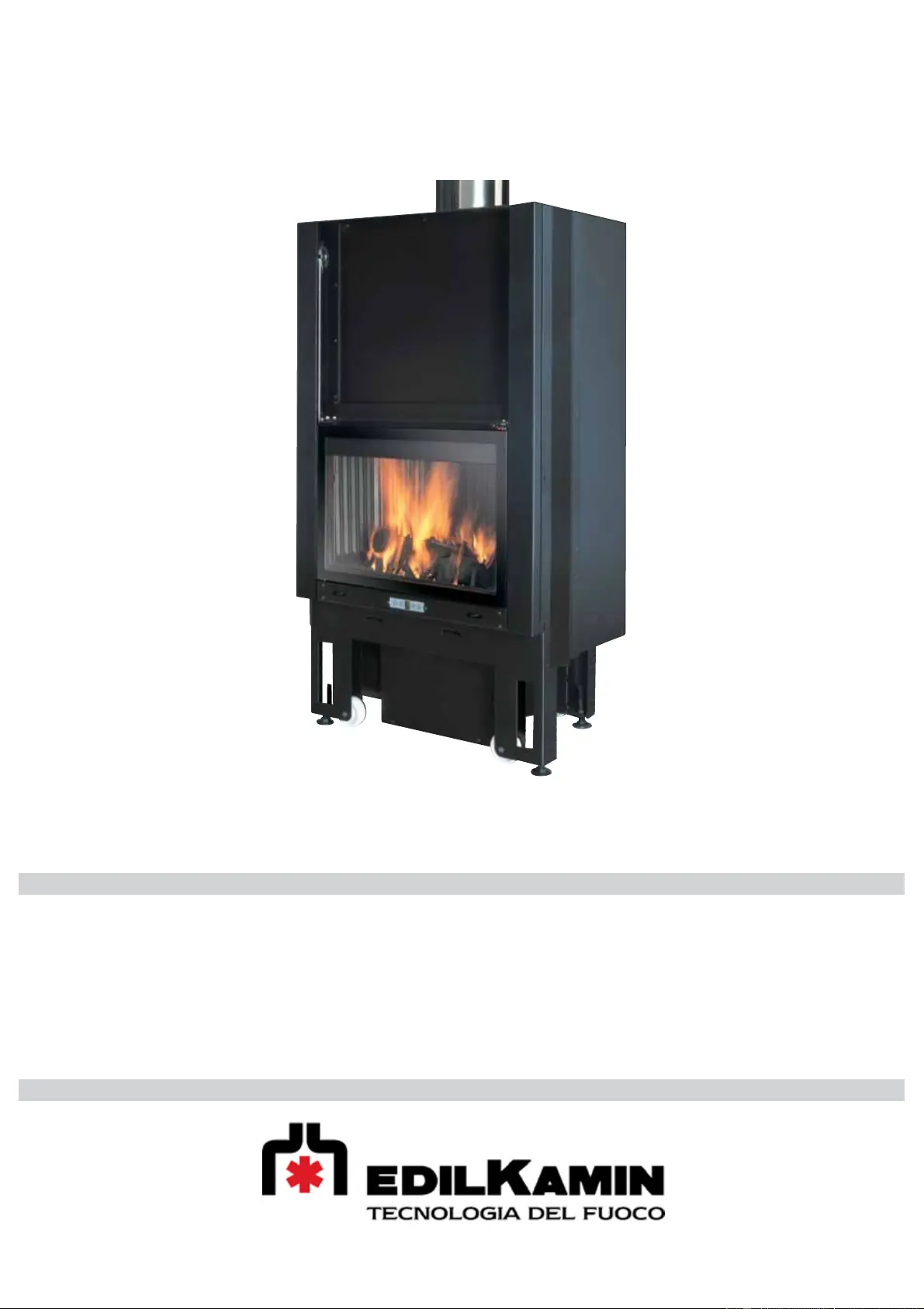

FORTE UP
GR FORTE UP , Εγκατάσταση, χρήση και συντήρηση
42
≈ÀÀ«Õ…¡
Αρ. σειράς Βλ. Πινακίδα Τεχν. Χαρακτηριστικών
Δήλωση απόδοσης (DoP EK n° ):1 Βλ. Πινακίδα Τεχν. Χαρακτηριστικών
Επίσης δηλώνει ότι:
το
ενεργειακό τζάκι ξύλου FORTE P τηρεί τις προϋποθέσεις των ευρωπαϊκών οδηγιών: U
2006/95/ΕΟΚ - Οδηγία για τη Χαμηλή άσηΤ
2004/108/ΕΟΚ - Οδηγία για την Ηλεκτρομαγνητική Συμβατότητα
Η EDILKAMIN Α.Ε. αποποιείται κάθε ευθύνη για την κακή λειτουργία του εξοπλισμού σε περίπτωση αντικατάστασης, συναρμολόγησης
και/ή τροποποίησης που δεν πραγματοποιήθηκε από το προσωπικό της EDILKAMIN χωρίς την εξουσιοδότηση της υπογράφουσας
Αγαπητή Κυρία / Αξιότιμε Κύριε
Σας ευχαριστούμε και σας συγχαίρουμε που επιλέξατε το προϊόν μας.
Πριν το χρησιμοποιήσετε, σας συνιστούμε να διαβάσετε προσεκτικά αυτό το έντυπο για να εκμεταλλευτείτε πλήρως
και με κάθε ασφάλεια όλες τις δυνατότητες του προϊόντος.
Για περαιτέρω επεξηγήσεις ή κάλυψη αναγκών, επικοινωνήστε με το ΜΕΤΑΠΩΛΗΤΗ από τον οποίο αγοράσατε το
προϊόν ή επισκεφθείτε τον ιστότοπο μας www.edilkamin.com στην κατηγορία ΚΕΝΤΡΑ ΤΕΧΝΙΚΗΣ
ΕΞΥΠΗΡΕΤΗΣΗΣ.
ΣΗΜΕΙΩΣΗ
- Αφού βγάλετε το προϊόν από τη συσκευασία, βεβαιωθείτε ότι το περιεχόμενο είναι ακέραιο και πλήρες (λαβή ανοίγ-
ματος '’με κρύα χέρια’’, φυλλάδιο εγγύησης, γάντι, τεχνικό έντυπο, σπάτουλα, αφυγραντικά άλατα). Σε περίπτωση που
διαπιστώσετε κάποια ανωμαλία, απευθυνθείτε αμέσως στο μεταπωλητή από τον οποίο αγοράσατε το προϊόν και παρα-
δώστε του ένα αντίγραφο του φυλλαδίου εγγύησης και του αποδεικτικού αγοράς.
Η θέση σε λειτουργία / δοκιμή θα πρέπει να γίνει απαραίτητα από το - Κέντρο Τεχνικής Εξυπηρέτησης - εξουσιοδοτη-
μένο από την Edilkamin (εξουσιοδοτημένο ΚΤΕ). Σε αντίθετη περίπτωση ακυρώνεται η εγγύηση.
Η θέση σε λειτουργία όπως περιγράφεται από το πρότυπο UNI 10683 Αναθ. 2005 (Ενότ. “3.21”) συνιστάται σε μια
σειρά εργασιών ελέγχου που θα πρέπει να πραγματοποιηθούν μετά την εγκατάσταση της εστίας και οι οποίες αποσκο-
πούν στην επαλήθευση της ορθής λειτουργίας του συστήματος και της συμμόρφωσής του με τις σχετικές διατάξεις.
Μέσω του μεταπωλητή, του τηλεφωνικού αριθμού εξυπηρέτησης χωρίς χρέωση ή του ιστότοπου www.edilkamin.com
μπορείτε να βρείτε την ονομασία του πλησιέστερου Κέντρου Εξυπηρέτησης.
- η εσφαλμένη εγκατάσταση, οι εργασίες συντήρησης που εκτελέστηκαν με εσφαλμένο τρόπο, η ακατάλληλη χρήση
του προϊόντος απαλλάσσουν την κατασκευαστική εταιρία από τυχόν βλάβες που οφείλονται στη χρήση.
- ο αριθμός στο κουπόνι ελέγχου, που είναι απαραίτητος για την αναγνώριση της εστίας, βρίσκεται :
- στο επάνω μέρος της συσκευασίας
- στο φυλλάδιο εγγύησης που βρίσκεται στο εσωτερικό του θαλάμου καύσης
- στην πινακίδα που βρίσκεται στην πλάτη της συσκευής,
Τα παραπάνω έντυπα θα πρέπει να φυλάσσονται μαζί με το αποδεικτικό αγοράς για την αναγνώριση του προϊόντος και
θα πρέπει να κοινοποιούνται σε περίπτωση που σας ζητηθούν και να διατίθενται σε περίπτωση που πραγματοποιηθούν
εργασίες συντήρησης
- τα ειδικά σημεία που αποτυπώνονται γραφικά και γεωμετρικά είναι ενδεικτικά.
Η υπογράφουσα EDILKAMIN S.p.A. με νόμιμη έδρα στην οδό Vincenzo Monti 47 - 20123 Milano - αριθμός ΑΦΜ / ΦΠΑ 00192220192
Δηλώνει υπεύθυνα ότι:
Το παρακάτω τζάκι ξύλου είναι κατασκευασμένο σε συμμόρφωση με τον Κανονισμό 305/2011/ΕΕ (CPR) και το Εναρμονισμένο Ευρωπαϊ-
κό Πρότυπο EN 13240:2001 + A2:2004 + AC:2006 + AC:2007
ΕΝΕΡΓΕΙΑΚΟ ΤΖΑΚΙ Ξ ΛΟ , με το εμπορικό σήμα EDILKAMIN, και την ονομασία FORTEΥ Υ UP
43
≈ÀÀ«Õ…¡
• ΔΙΑΘΕΣΙΜΑ ΜΟΝΤΕΛΑ
N με φυσικό ελκυσμό
V με εξαναγκασμένο αερισμό
• ΣΥΣΤΗΜΑ ΚΑΘΑΡΗΣ ΚΑΥΣΗΣ: Σ.Κ.Κ.
Εγγυάται υψηλή θερμική απόδοση και καθαρές εκπομπές
Το σύστημα συνδυάζει μια καινοτόμο κατανομή του αέρα πρωτο-
γενούς καύσης (A) και μετακαύσης (B)
ο αέρας για την πρωτογενή καύση διοχετεύεται στο θάλαμο καύ-
σης ξυστά και κατανέμεται ομοιογενώς στην ελεύθερη επιφάνεια της
ανθρακιάς. Επιτυγχάνεται έτσι ο μέγιστος βαθμός οξυγόνωσης και
ισχύος που είναι απαραίτητος για βέλτιστη καύση,
ο αέρας για τη μετακαύση εισέρχεται από τον περιβάλλοντα χώρο
μέσω δύο οπών στη βάση του τζακιού. Θερμαίνεται μέσα από ένα ειδι-
κό κανάλι στην πλάτη του θαλάμου καύσης. Εισέρχεται από την οροφή
του θαλάμου καύσης μέσα από ένα σύστημα ψεκασμού με ευρύ μηχα-
νισμό ώστε ο αέρας να αναμιχθεί, σε υψηλές θερμοκρασίες, με τα
καπναέρια.
• ΑΦΑΙΡΟΥΜΕΝΗ ΧΕΙΡΟΛΑΒΗ ΓΙΑ ΤΟ ΆΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ
Η χειρολαβή δεν είναι στερεωμένη επάνω στην πόρτα αλλά τοποθετεί-
ται σε περίπτωση ανάγκης.
Η χειρολαβή τοποθετείται στο κάτω μέρος της πόρτας και κουμπώνει
στους ειδικούς πείρους.
Η χειρολαβή χρησιμεύει μόνο για την ανύψωση ή το χαμήλωμα της
πόρτας.
• ΕΝΣΩΜΑΤΩΜΕΝΟΣ ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ
για τα μοντέλα με εξαναγκασμένο αερισμό:
επιτρέπει τη διαχείριση και τον έλεγχο των φάσεων λειτουργίας (άναμ-
μα και σβήσιμο) καθώς και τη ρύθμιση της ταχύτητας του βεντιλατέρ
από το 1 ως το 9 στην αυτόματη ή στη χειροκίνητη λειτουργία.
• ΑΕΡΑΣ ΚΑΥΣΗΣ
Νέο σύστημα κατανομής με:
A πρωτογενή αέρα ξυστά στην επιφάνεια της φωτιάς, ο οποίος ρυθ-
μίζεται από τον ενσωματωμένο στο άκρο καπνοφράκτη (ντάμπερ)
(χρήση με κρύα χέρια)
B δευτερογενή αέρα που εισέρχεται απευθείας από την κορυφή της
πόρτας και έτσι διατηρεί καθαρό το τζάμι της πόρτας
C αέρα για τη μετακαύση που έχει ήδη προρρυθμιστεί και εισέρχε-
ται από την οροφή του θαλάμου καύσης
Η ΤΕΧΝΟΛΟΓΙΑ
A
B
A
B
B
B
ΣΧΕΔΙΟ ΤΗΣ ΚΑΥΣΗΣ
έλεγχος πρωτογενούς αέρα
Κλειστός
Ανοιχτός
A
C
αέρας
μετακαύσης
πρωτογενής
αέρας
A
B
πρωτογενής καύση μετακαύση
δευτερογενής
αέρας και
καθαρισμός
τζαμιού
μετακαύση
C
εισαγωγή δευτερογενούς αέρα
