Seite 1/114

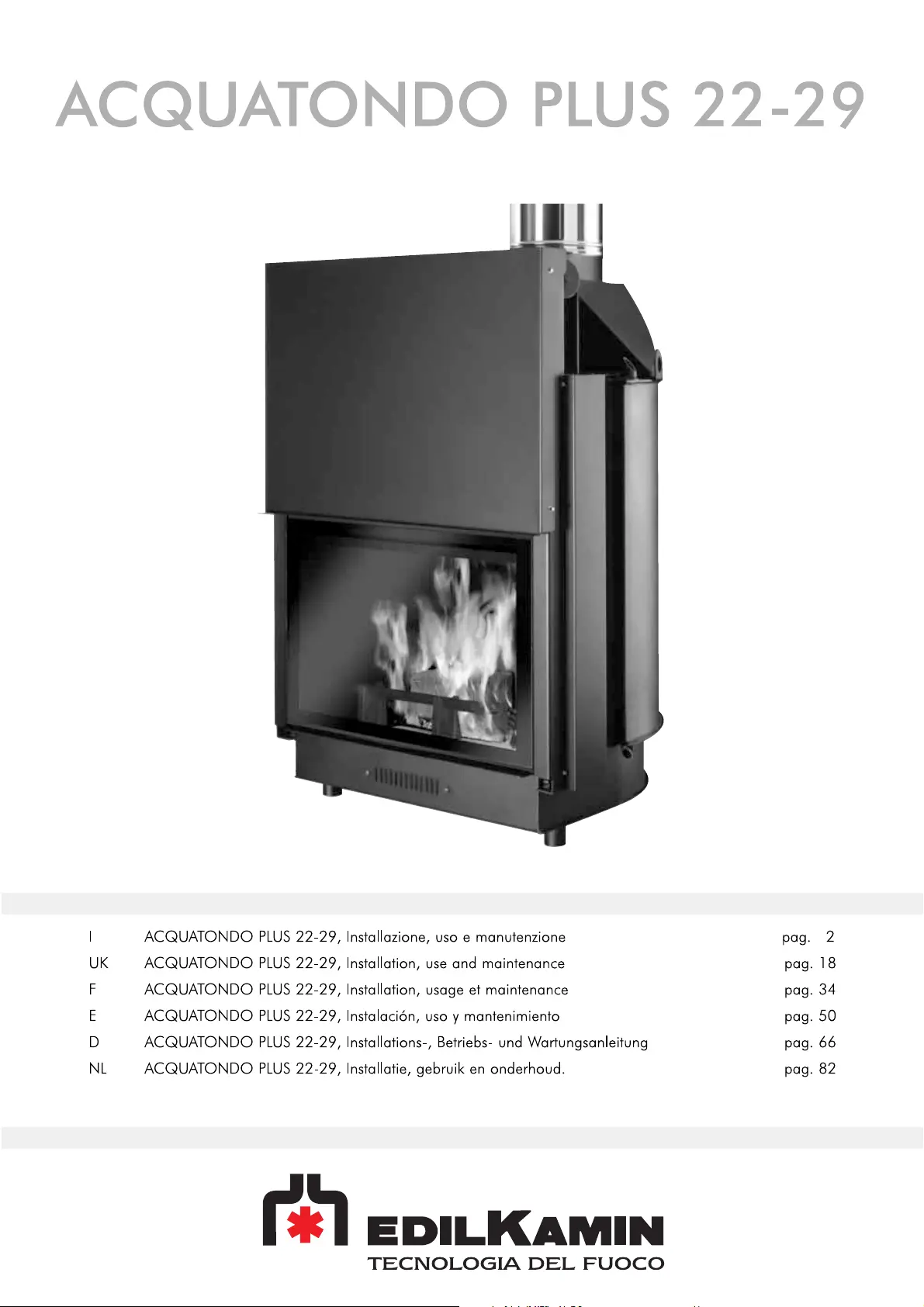

PT ACQUATONDO PLUS 22-29, Instalação, uso e manutenção
ITALIANO
2
Gentile Sig.ra/Egregio Signore
La ringraziamo per avere scelto ACQUATONDO PLUS.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio e in totale sicu-
rezza tutte le caratteristiche.
Per ulteriori chiarimenti o necessità contatti il suo Rivenditore di zona o visiti il sito internet alla voce CENTRI ASSISTENZA
TECNICA.
Le ricordiamo che l’installazione DEVE essere effettuata da tecnico abilitato D.M.37 ex L. 46/90.
Per le installazioni all’estero, fare riferimento alle specifiche normative nazionali.
Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto sollevano l'azienda produttrice da
ogni eventuale danno derivante.
In caso di anomalie rivolgersi subito al rivenditore presso cui è stato effettuato l’acquisto, presentando il libretto di garan-
zia e il documento fiscale di acquisto.
Il numero di tagliando di controllo, necessario per l’identificazione, è indicato:
- nella parte alta dell’imballo
- sul libretto di garanzia all’interno del focolare
- sulla targhetta applicata sul fronte del prodotto
Detta documentazione deve essere conservata per l’identificazione.
DICHIARAZIONE DI CONFORMITÀ
La scrivente EDILKAMIN S.p.a. con sede legale in in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che
I termocaminetti a legna di seguito indicati sono conformi alla Direttiva 89/106/CEE (Prodotti da Costruzione)
TERMOCAMINETTI A LEGNA, a marchio commerciale EDILKAMIN, denominati ACQUATONDO PLUS 22-29
N° di SERIE: Rif. Targhetta dati
ANNO DI FABBRICAZIONE: Rif. Targhetta dati
La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:
UNI EN 13229:2006
EDILKAMIN S.p.a. altresì dichiara che:
Il termocaminetti a legna ACQUATONDO PLUS 22-29 rispettano i requisiti delle direttive europee:
2006/95/CEE - Direttiva Bassa Tensione
2004/108/CEE - Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento delle apparecchiature in caso di sostituzione, montaggio e/o modifiche
effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.
ITALIANO
DATI TECNICI
3
Potenza termica bruciata kW 27,9 34,4
Potenza nominale kW 23 28
Potenza resa all’acqua kW 13,3 17,5
Rendimento globale % 82,3 81,5
Rendimento diretto all’acqua % ~ 70 ~ 70
Consumo ottimale di legna (min-max) kg/h 2,9/6,1 3,4/7,5
Peso totale compreso imballo (vaso aperto/vaso chiuso) kg 234/249 302/311
ø uscita fumi femmina cm 20 25
ø canna fumaria inox per altezze da 3 a 5m cm 25 25
ø canna fumaria inox per altezze da 5 a 7m cm 22 25
ø canna fumaria inox per altezze superiori a 7m cm 20 22
ø presa aria esterna cm 12,5 12,5
Contenuto d’acqua litri 70 90
Pressione massima d’esercizio bar 1,5 1,5
Produzione acqua calda sanitaria (kit 1-3-n3-n3bis-6-idrokit)
*
l/min
**
13-14 13-14
Volume riscaldabile
***
m3600 730
Mandata all’impianto pollici 1”¼ 1”¼
Ritorno dall’impianto pollici 1”¼ 1”¼
22 29
Caratteristiche tecniche
SCHEMA DI FUNZIONAMENTO
L’acqua si riscalda, circolando nel tubo scambiatore (A) e
nell’ intercapedine (B) che lambisce tutta la parete semi-
circolare. L’intercapedine è realizzata con lamiera di
acciaio di forte spessore.
BY-PASS FUMI AUTOMATICO
In fase di accensione, a bocca aperta, per agevolare l’av-
vio della combustione la serranda fumi (C) resta in posizio-
ne di apertura in modo che i fumi possano direttamente e
agevolmente raggiungere la canna fumaria.
Quando la combustione è ben avviata, chiudendo il por-
tellone si chiude automaticamente anche la serranda fumi.
In questo assetto, i fumi prima di raggiungere la canna
fumaria deviano in modo da lambire e cedere calore sia
alle intercapedini (B) che al tubo scambiatore (A).
*temperatura in caldaia 70°
** ( T=25K)Δ
***Isolamento secondo D. Lgs.192/2005 ex L.10/91 e successive
modifiche e una richiesta di calore di 33 Kcal/m³ h.
ACQUATONDO PLUS 22
Ø20
Ø25
138,5 138,5
645419 1,5 645419 1,5
2 varianti: • vaso aperto • vaso chiuso
68 92
93
80
105
105
B
C
A
D
vetro ceramico
resiste a 800°C
serranda
in posizione chiusa
isolante termico
sulla volta
(a cura del cliente)
64
80
65
3
68
parete
8
ACQUATONDO PLUS 29 2 varianti: • vaso aperto • vaso chiuso
parete
80
77
3
81
99 8
