V O O R D A T U D E W A T E R V E R W A R M E R I N
G E B R U I K N E E M T , L E E S D E I N S T R U C T I E
H A N D L E I D I N G !
GEACHTE KLANT!
Gefeliciteerd met uw aankoop van een «THERMEX STREAM» doorstroom
waterverwarmer. Voor het kiezen van een specifiek model van deze serie,
raadpleegt u een elektricien die de technische mogelijkheden van uw
waterverwarmer in combinatie met het stroomnet kan berekenen.
D e z e h a n d l e i d i n g g e l d t v o o r m o d e l l e n T H E R M E X 3 5 0
S T R E A M , T H E R M E X T H E R M E X 5 0 0 S T R E A M e n 7 0 0
S T R E A M .
Volledige naam van de gekochte waterverwarmer staat vermeld in de
"Fabrieksgarantie" en het identificatielabel aan het toestel.
1. AANSTELLING
Doorstroom elektrische waterverwarmer THERMEX STREAM (hierna te
noemen DEW) wordt gebruikt om warm water te voor huishoudelijk gebruik.
DEW moet worden aangesloten en bediend in een gesloten verwarmde ruimte.
2. TECHNISCHE SPECIFICATIES
350
STREAM
500
STREAM
700
STREAM
Nominale voedingsspanning in V 220 ± 10%
Nominale frequentie in Hz 50 ± 1%
Nominaal vermogen in kW 3,5 5,0 7,0
Warmte vermogen in kW 3,5 2,0 + 3,0 3,5 + 3,5
Uitvoering van cilinder met bescherming van spuit
De aanwezigheid van de elektrisch
kabel ja nee nee
Gewicht, kg, niet meer 2 2 2
Werkdruk koudwaterkraan bij de ingang van DEW
Minimale druk, MPa 0,05
Maximale druk, MPa 0,6
3. KIT VAN LEVERING
1. Doorstroom waterverwarmer - 1 st.
2. Instructie handleiding - 1st.
3. Afhankelijk van het specifieke model DEW, kan het zijn uitgerust met:
- keuken set (uitloop, pads);
- of douche set (douchekop houder, douchekop, slang, pakkingen);
- Of een gecombineerde kit (uitloop, adapter, douchekop houder,
douchekop, slang, pakkingen) - 1 st.
4. Verpakking - 1 st.
4. BESCHRIJVING EN WERKING
Het water wordt direct verwarmd door de koperen cilinder, waar de
verwarmingselementen in gehuisvest zijn (Figuur 4).

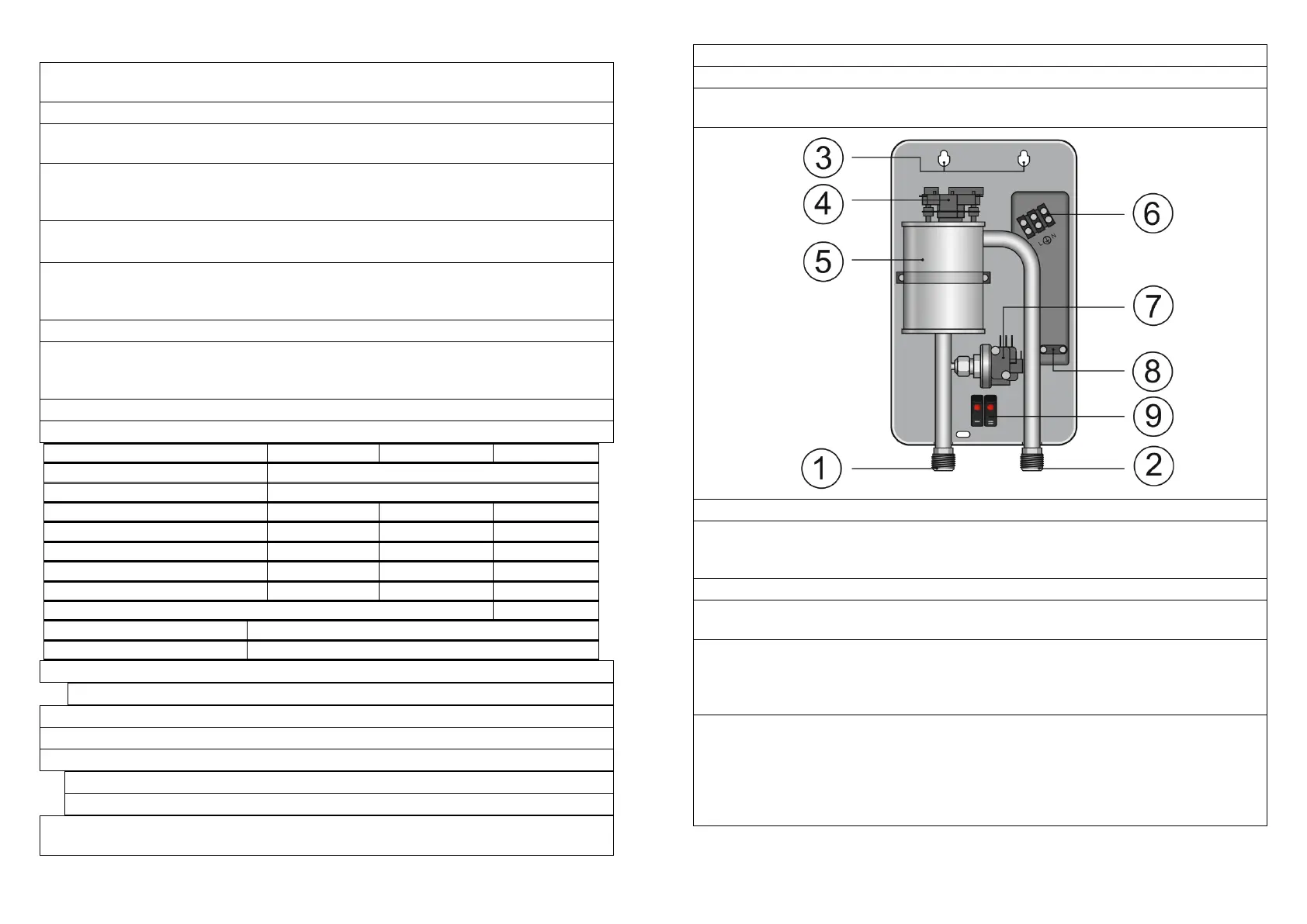

Figuur 4: 1- koud water inlaatpijp; 2 - heet water uitlooppijp; 3 -
bevestigingsgaten; 4 - thermische zekering; 5 - koperen cilinder met
verwarmingselementen; 6 - kroonsteen; 7 - drukrelais; 8 - kabelklem; 9 –
schakelaar.
De gewenste temperatuur in de uitgang wordt bereikt door de
waterdoorstroming. In het diagram (Fig. 3) toont het de afhankelijkheid van
temperatuurverschil tussen de inlaat en uitlaat van de stroomsnelheid van het
water. De temperatuur van het leidingwater kan aanzienlijk variëren gedurende
het hele jaar, van 5°tot 20°C. Dit betekent dat voor dezelfde watertemperatuur bij
de uitlaat, de waterstroom lager is in de winter dan in de zomer. Om de optimale
waterstroom door de meegeleverde douchekop te creëren, is de douchekop
voorzien van twee standen. Een positie is ontworpen voor het gebruik van de
DEW in de zomer, en de tweede stand voor gebruik in de winter. Na de
watertoevoer naar de DEW en het ontstaan van de minimale druk (0,05 MPa),
zal de druk sensor automatisch de thermo-elektrische verwarmingselementen
inschakelen. Dit wordt aangegeven door de de knipperende knop. Met een
afname in waterdruk bij de inlaat onder het minimum zal de druksensor de
verwarmingselementen respectievelijk indicators uitschakelen, het verwarmen
wordt gestopt.
Een andere methode van bescherming is een thermische zekering die is
gemonteerd op de koperen cilinder. Het schakelt de DEW uit in het geval van
oververhitting (wat normaal is). Na afkoelen wordt de DEW automatisch
hervat.
Figuur 3
5. MAATREGELEN VAN VEILIGHEID
De bedrading, zekering, schakelaar, schakelapparatuur en de stekker moeten
met de DEW overeenkomen.
We moeten aandacht besteden aan kinderen om ervoor te zorgen dat ze
niet spelen met de DEW. De DEW is niet bedoeld voor gebruik door
personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of
geestelijke vermogens, maar ook personen die geen gebruik maken van de
DEW, behalve wanneer het zich voordoet onder toezicht van, of volgens de
instructies van de ambtenaren die verantwoordelijk zijn voor de veiligheid.
AARDING VAN DE WATERVERWARMER VERPLICHT!
VERBODEN:
- laat nooit zonder toezicht de DEW aansluiten aan elektrische stroom;
- de DEW in gebruik nemen voordat u deze aan de muur in een verticale
positie heeft gemonteerd en gevuld met water;
- het netsnoer uit het stopcontact halen met natte handen;
- gebruik van onderdelen en samenstellingen die niet door de Fabrikant zijn
aanbevolen;
- het gebruik van verontreinigd water met zand, roest, modder;
- een afsluiter/kraan aan te sluiten aan de uitgaande pijp van de DEW of een
verbinding maken met andere soorten afsluiters;
- de DEW blootstellen aan vorst /de bevriezing van het water.
6. INSTALLATIE EN AANSLUITING
De installatie dient te worden uitgevoerd door gekwalificeerd personeel.
Volg de volgende stappen voor de installatie:
a) installeer de waterverwarmer aan de wand;
b) aansluiting op de waterleiding;
c) aansluiting op het elektriciteitsnet.
6.1. Installatie van DEW op de wand.
Het installeren van de DEW moet op de wand geschieden in een verticale
positie. De doucheslang en douchekop kunt u monteren zoals afgebeeld is
weergegeven in Fig. 1.
De DEW moet worden geplaatst op zodanige wijze dat direct contact met
water op het de DEW wordt voorkomen.
De DEW wordt bevestigd aan de wand met twee schroeven (niet
meegeleverd), op de volgende wijze:
- verwijder de bovenkap door het verwijderen van de schroeven aan de
zijkant van de DEW;
- teken de gaten af aan de hand van de achterkant van het apparaat. Boor de
gaten in de wand , monteer de juiste pluggen en zet de DEW in de juiste
positie. Installeer dan de bovenkap.
6.2. Aansluiting op waterleiding.
Aansluiting op de waterleiding wordt getoond in Fig. 2.
Figuur 2: 1 – waterverwarmer (DEW); 2- koud water inlaatpijp; 3 - heet water
uitlooppijp; 4 - tuit; 5 - adapter; 6 - slang; 7 – douche kop; 8 – afsluitklep; 9 –
koudwaterleiding; 10 – houder voor de douche kop; 11 – Kraan (tap).
Sluit de debietregelaar/kraan (11) (niet meegeleverd) die een soepele
bediening van watervoorziening levert aan de inlaat voor koud water (2) - linker
aansluiting DEW met het label ”Inlet” (“Invoer”). Sluit de debietregelaar/kraan
(11) en de inlaatpijp koud water (2), met een koperen buis met een diameter van
10-15 mm of flexibele slang aan. Voor een betrouwbare werking van de DEW
wordt aanbevolen een voorfilter te monteren.
Bij het vastdraaien van de aansluitingen op DEW, houdt verloopstukken
ingang (2) en uitlaat (3) met een verstelbare sleutel vast. Schade aan de interne
metalen delen van de DEW aansluitingen zullen anders optreden. Sluit de
douchekop (7) met een lange flexibele slang (6) en/of uitloop (4) aan de
warmwateruitgangleiding (3) – “Outlet” (“Uitgang”) staat rechts van de DEW bij
de pijp gemarkeerd. Voor gelijktijdig gebruik op de uitgang van warm water (3)
van dedouchekop (7) met een flexibele slang (6) en uitloop (4), gebruik dan een
adapter (5). Na het aansluiten van de watervoorziening van de DEW (1), sluit de
regelaar van de waterstroom (11).
Verboden om een afsluitklep op de uitgang van de DEW te monteren.
Blokkeer nooit de vrije uitgang van het water.
6.3. Aansluiting op het elektriciteitsnet.
Om de DEW modelen THERMEX 500 STREAM en THERMEX 700
STREAM op het stroomnet aansluit, moet u de bovenklep van de
waterverwarmer nemen en sluit de elektrische kabel op het klemmenblok (6, Fig.
4) Volgens het schema: L – “fase”, N – “nul”; E – “aarde”. De aanbevolen drie-
aderige kabel (niet meegeleverd) moet een doorsnede van elke geleider ten
minste 4 mm2 hebben (voor modellen THERMEX 500 STREAM en
THERMEX 700 STREAM). Voordat u begint met aansluiten, maakt u zeker dat
er geen spanning staat op op het stroomnet. Sluit eerst de kabel aan het apparaat
en vervolgens aan de schakelaar. Als u de DEW aan het network verbindt, moet
u gebruik maken van een tweepolige schakelaar met zekering, met een opening
tussen de contacten in de open positie van ten minste 3 mm voor alle polen, 30
Ampére voor het model THERMEX 500 STREAM en 40 A voor het model
THERMEX 700 STREAM (niet inbegrepen). Voor gebruik de bovenkap van de
waterverwarmer eerst monteren.
De DEW model THERMEX 350 STREAM heeft een netsnoer met stekker. Om
het model aan te sluiten op een netwerk, plaatst u de stekker in een stopcontact,
waar randaarde aanwezig is en is ontworpen voor de aansluiting van het
vermogen van 3,5 kW. In geval van schade aan het netsnoer van het model
THERMEX 350 STREAM, om het risico te vermijden, moet het worden
vervangen door de fabrikant of diens vertegenwoordiger of een gelijkwaardige
bevoegde persoon. Een rubberen afdichting moet het binnendringen van water
voorkomen. Bedrading, zekering en schakelapparatuur moet bestand zijn tegen
de huidige capaciteit van minstens 30 A voor het model THERMEX 500
STREAM, van minstens 40A voor het model THERMEX STREAM 700, en van
minstens 16 A voor het model THERMEX 350 STREAM.
Het installeren van de waterverwarmer zonder aarding is ten strengste
verboden!
7. WERKING
Schakel de voeding van de DEW, de stekker van de voedingskabel in een
stopcontact of door het aansluiten aan een meerpolige schakelaar.
Draai voorzichtig aan de knop om de waterstroom (11, Fig. 2). Druk op de
schakelaar op het voorpaneel van het toestel. Dit omvat licht indicatie in de
schakelaar (9, Fig. 4).
Wacht 15-20 seconden voordat de temperatuur van het water zich stabiliseert.
Als het water te koud is, vermindert u de doorstroming van het water. Als het
water te warm is, moet u de watertoevoer vergroten
DEW modellen met twee schakelaars hebben verschillende standen. Voor
model THERMEX 500 STREAM linkerknop - Mode 2.0 kW, rechts – 3.0 kW,
totaal – 5.0 kW. Voor model THERMEX 700 STREAM beide toetsen komen
overeen 3.5 kW, totaal – 7.0 kW. De consument kan kiezen voor een handige
manier van de het vermogen.
Als u klaar bent met het gebruik van de waterverwarmer, drukt u op de
schakelaar(s) van het toestel. Warm water stopt automatisch en de licht indicaties
gaan uit. Sluit de kraan van de watertoevoer.
Als in de nabije toekomst geen gebruik van de waterverwarmer zult maken,
moet de DEW worden losgekoppeld van het stroomnet door de stekker uit het
stopcontact te halen (THERMEX 350 STREAM) of uit de meerpolige schakelaar
(THERMEX THERMEX 500 STREAM, 700 STREAM).
8. ONDERHOUD
Bescherm het oppervlak van DEW tegen schade, schokken en de impact van
actieve oplosmiddelen.
Veeg het vervuilde oppervlakte van waterverwarmer met een zachte doek
gedrenkt in een sopje. Terwijl u het gebruik van bijtende of chemisch actieve
detergenten vermijdt.
Reinig regelmatig de sproeikop en uitloop tegen verontreiniging.
Alle onderhoudswerkzaamheden aan de DEW pas uitvoeren na uitschakeling
of loskoppelen van de stroomverzorging.
9. VERWIJDERING
Met inachtneming van de regels van de installatie, bediening en onderhoud
van de DEW en de kwaliteit van het water dat wordt gebruikt volgens de huidige
normen van de fabrikant bepaalt levensduur 3 jaar vanaf de datum van aankoop
DEW.
Alle onderdelen van de waterverwarmer zijn gemaakt van materialen
die het mogelijk maken, indien nodig, haar milieuvriendelijk aft e
voeren, die moet in overeenstemming zijn met de regels en
voorschriften van het land waar de waterverwarmer in werking is.
De fabrikant behoudt zich het recht voor om wijzigingen in het
ontwerp en de specificaties waterverwarmer zonder voorafgaande
kennisgeving.
GARANTIE VAN DE FABRIKANT
Fabrikant stelt de garantie op de waterverwarmer 2 jaar.
De garantieperiode wordt gerekend vanaf de datum van verkoop van DEW.
Bij afwezigheid of correctie van de datum van verkoop en de winkel stempel
garantieperiode wordt berekend vanaf de datum van de DEW. Release datum is
gecodeerd in de waterverwarmer door een uniek serienummer, gelegen op het
identificatielabel op de DEW. Serienummer van de DEW bestaat uit dertien
cijfers. De derde en vierde cijfer van het serienummer - jaar van de vijfde en de
zesde - een maand van release, de zevende en de achtste - de dag van productie
DEW. Claims die tijdens de garantieperiode worden ingediend ,claimt u bij de
verkoper, met het identificatie etiket op de cilinder.
Garantie is alleen van toepassing op de DEW . Garantie voor installatie en
aansluiting biedt de installateur.
Reparatie of vervanging van onderdelen binnen de garantietermijn zullen de
garantieperiode niet verlengen voor de DEW in het algemeen.
Garantie komt te vervallen in gevallen:
- Niet houden aan van veiligheidsmaatregelen en de installatie,
aansluiting, bediening en onderhoud in deze handleiding;
- Mechanische schade door onzorgvuldig opslag, transport en installatie;
- Beschadiging van vorst;
- Achteruitgang en vervuiling als gevolg van slechte kwaliteit van het
gebruikte water (moet gebruik maken van een filter);
- Het commercieel gebruik van DEW.

Produktspezifikationen

Marke: Cointra
Kategorie: Kessel & Heizkessel
Modell: Thermex Stream

Brauchst du Hilfe?

Wenn Sie Hilfe mit Cointra Thermex Stream benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Kessel & Heizkessel Cointra

Cointra

Cointra Optima 11 D Bedienungsanleitung

2 September 2024
Cointra

Cointra Thermex IF Bedienungsanleitung

2 September 2024
Cointra

Cointra TNC 10 Bedienungsanleitung

2 September 2024
Cointra

Cointra TL Plus 30 S Bedienungsanleitung

2 September 2024
Cointra

Cointra Optima COB-10p Bedienungsanleitung

2 September 2024
Cointra

Cointra Optima COB-5p Bedienungsanleitung

2 September 2024
Cointra

Cointra Thermex ID Bedienungsanleitung

2 September 2024
Cointra

Cointra TNC- 100 H Bedienungsanleitung

2 September 2024
Cointra

Cointra TNC-15 Bedienungsanleitung

2 September 2024
Cointra

Cointra Optima COB-5N Bedienungsanleitung

2 September 2024

Bedienungsanleitung Kessel & Heizkessel

Neueste Bedienungsanleitung fĂĽr -Kategorien-

Sencor

Sencor SWK 7706GD Bedienungsanleitung

14 Oktober 2024
Hotpoint

Hotpoint HE30S01SAG Bedienungsanleitung

14 Oktober 2024
Tesy

Tesy ModEco Electronic 50 Bedienungsanleitung

11 Oktober 2024
Junkers

Junkers KBR 280-3 A Bedienungsanleitung

10 Oktober 2024
Ariston Thermo

Ariston Thermo MicroGenus HE 32 MFFI Bedienungsanleitung

7 Oktober 2024
Elco

Elco Vistron H 500 Bedienungsanleitung

5 Oktober 2024
Worcester

Worcester Greenstar 12i System Bedienungsanleitung

4 Oktober 2024
Nibe

Nibe MT-WH21-019-FS Bedienungsanleitung

4 Oktober 2024
GE

GE 20P06SAG Bedienungsanleitung

4 Oktober 2024
Haier

Haier ES 15V-SD Bedienungsanleitung

4 Oktober 2024
