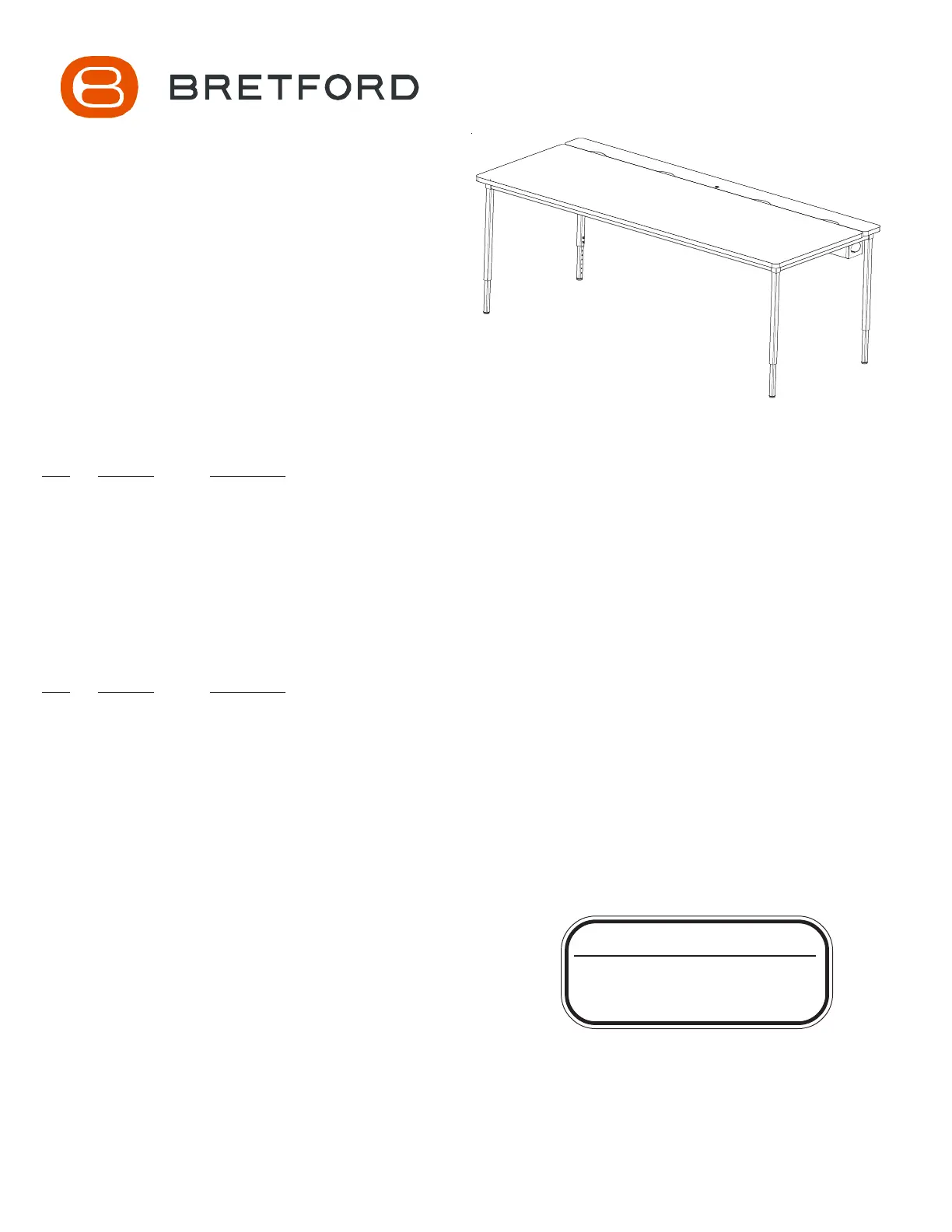

Assembly Instructions
FLIP TOP
QUATTRO TABLES
Parts List
Qty. Part No. Description
4 010-3511 Corner Ties
4 017-0686 Bottom Legs
4 017-1026 Top Legs
1 ** Worksurface & Flip Up Top Assembly
**Part number varies with each size table.
Hardware List
Qty. Part No. Description
8 030-0396 3/8-16 x 1/2" Set Screws
4 030-0852 5/16-18 x 1-1/4" Hex Flange Cap Screws
4 015-0084 3/8-16 Glides
** 030-0383 #10 x 1/2" Truss Head Screws
**(3) For 30" or 36" Cord Bins
**(5) For 42" or 48" Cord Bins
**(7) For 60" Cord Bins
**(9) For 72" or 84" Cord Bins
Tools Required
Phillips Screwdriver
Allen Wrench
Adjustable Wrench
SAFETY WARNING
Note: TWO PERSON
ASSEMBLY REQUIRED
Lay wood top on a carpeted surface as shown. Insert a leg into each corner.
The holes on the front legs should face to the inside of the table. The back leg
holes can face each other or to the inside of the table which ever you prefer.
NOTE: The view shown has all leg holes facing into the table.
STEP 1
Attach legs with 5/16-18 x 1-1/4" Hex Flange Cap screws
(030-0852) and corner ties (010-3511). Tighten all screws.
STEP 2
Corner tie
010-3511 5/16-18 x 1-1/4"
030-0852
All Leg
Holes Face
Inward
Screw glides (015-0084) into bottom legs (017-0686).
Glides should be fully installed into legs so that the
entire stem is inside of leg.
STEP 3
Position holes in legs so that they face each
other. Insert bottom legs into top legs. Set
desired height and insert 3/8-16 x 1/2" (030-0396)
Set screws into legs and tighten with Allen
wrench. Stand the unit upright.
STEP 4
3/8-16 x 1/2"
Set Screw
030-0396
Glide
015-0084
Bottom Leg
017-0686
