Seite 1/3
Qty Part# Description
4 022-1904 Lower Legs (3579)
022-1902 Lower Legs (3589)
4 022-1903 Upper Legs
1 022-1905 Lower Shelf Support
1 022-1906 Upper Shelf Support
1 010-3156 Upper Bin Cover
1 010-3157 Upper Bin
1 010-3158 Lower BinCover
1 010-3159 Lower Bin
1 010-3155 Crosstie, Extension Mount
1 SA2161 3579 Table Top
SA2163 3589 Table Top
1 SA2160 3579 Shelf Surface
SA2162 3589 Shelf Surface
PARTS LIST HARDWARE LIST
Ref Qty Part# Description
AA 48 030-0304 1/4-20 x 5/8" Combo Screw
BB 12 030-0396 3/8-16 x 1/2" Set Screw
CC 8 015-0084 3/8-16" Glides
DD 12 030-0325 1/4-20 x 1/2" Combo Truss Screw
EE 2 030-0256 1/4-20 Flange Hex Nut
1 030-0397 Allen Wrench
TOOLS REQUIRED
Phillips Screwdriver
Allen Wrench (provided)

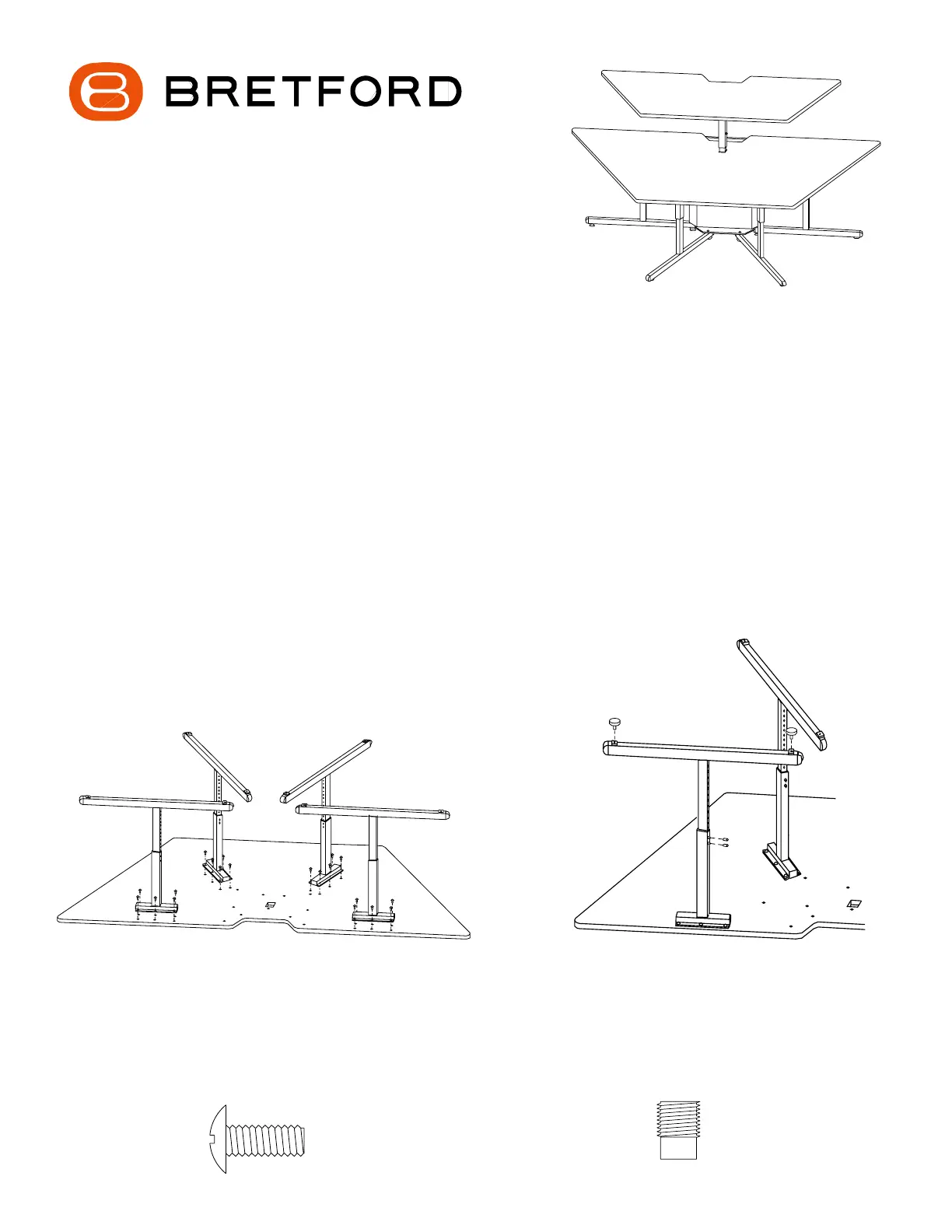

INSTRUCTION CENTER WITH SHELF
Assembly Instructions
STEP 1 STEP 2
Lay table top down with mounting holes facing up.
Attach legs to table top with 1/4-20 x 5/8" combo
screws (AA) as shown.
AA
Set desired height on legs and insert screws (BB)
and tighten with Allen wrench to lock legs in place.
Also screw glides into all legs as shown.
3579 3589
BB
DD
STEP 3
STEP 5
Stand the table upright and attach Crosstie,
Extension Mount with 1/4-20 x 1/2" combo
screws (DD) as shown.
Set table on its front edge and attach lower shelf support
stem through the cutout and secure with 1/4-20 x 5/8"
combo screws (AA) as shown.
STEP 7
Install Lower Bin assembly with 1/4-20 x 5/8"
combo screws (AA), 1/4-20 x 1/2" combo truss
screw (DD) and 1/4-20 nut (EE) as shown.
STEP 4
Install Upper Bin with 1/4-20 x 5/8"
combo screws (AA) as shown.
STEP 6
Assemble Lower Bin and Upper Bin with
1/4-20 x 1/2" combo screws (DD) as
shown.
EE
EE
AA
DD
Part #031-3180
Rev. 01.15.99 BW
STEP 8
Install Upper Bin Cover (hem at top) with 1/4-20 x
1/2" combo screws (DD) as shown.
STEP 9
Lay shelf down with mounting holes facing up. Attach
upper shelf support to shelf with 1/4-20 x 5/8" combo
screws (AA) as shown.
STEP 10
Slide upper shelf support onto lower shelf support.
Align the holes for the desired height, insert screws
(BB) and tighten with Allen wrench to lock in place.
Hem
Bretford Bretford Ltd.
11000 Seymour Avenue Technology House
Franklin Park, IL 60131 7 Lake End Court, Taplow
TEL: 847.678.2545 Bucks SL6 0JQ England
800.521.9614 TEL: 01628 603558
FAX: FAX:847.678.0852 01628 604923
800.343.1779
www.bretford.com
